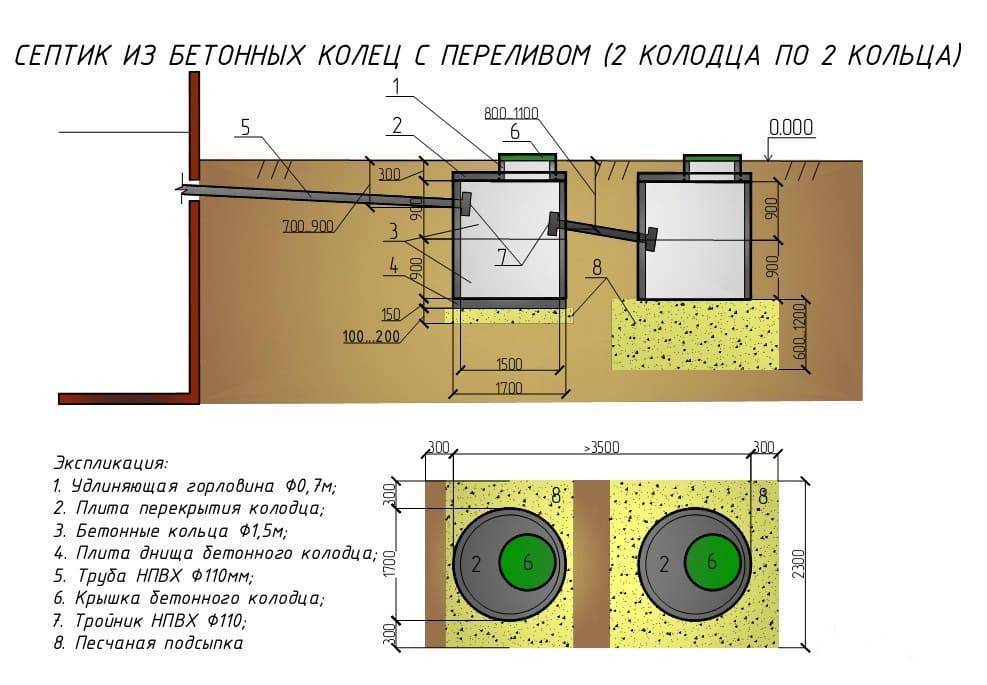

Септик из бетонных колец: устройство, схемы + пошаговый процесс монтажа

Содержание

Этапы строительства своими руками

Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.

Подготовка материалов и инструментов

Размеры бетонных колец для септика.

Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:

  • пластиковые трубы;
  • уголки, тройники;
  • асбестовые, вентиляционные трубы;
  • цемент;
  • гидроизоляционный материал;
  • щебень;
  • лопата, перфоратор, лестница, ножовка, мастерок.

 Выбор местоположения

Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:

  • правильный расчет расстояния для удаления от дома, источника питьевой воды;
  • низкое нахождение подземных вод;
  • доступность свободного подъезда для транспорта.

Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.

Подготовка котлована

Подготовка котлована для септика.

Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.

Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном – две. Каждую последующую яму располагаем ниже на 20-30 см.

Монтаж колец, подводка труб

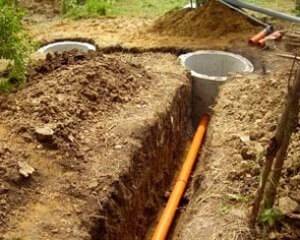

Подводка труб к септика.

Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.

Герметизация

На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.

Гидроизоляция

Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло, битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.

Перекрытие и засыпка колодца

Завершающий фактор основных работ – установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.

Особенности монтажа

Кольца под канализацию устанавливают на плиту днища, которая выполняет роль плитного фундамента. Сборная железобетонная конструкция должна иметь устойчивое и надежное основание. Здесь также нужна подготовка дна котлована: выравнивание, трамбовка, засыпка слоя песка и щебня.

Во время монтажа обязательна заделка швов цементным раствором с последующей обработкой всей поверхности гидроизоляционными составами.

Рекомендованная высота колодцев – не более трех колец. Если сделать выше, то конструкция будет «слабее».

Этап монтажа канализации в частном доме из бетонных колецИсточник 1beton.info

Входное отверстие в первый колодец монтируют не ниже 30 см от крышки. А отверстия переливов делают с небольшим понижением. Это приводит к уменьшению «рабочего» объема септика, что надо учитывать при выборе размеров колец.

Видео описание

Пример монтажа септика из бетонных колец смотрите в следующем видео:

https://youtube.com/watch?v=VwIq4P3mn4E

Заключение

Расчет, проектирование и строительство автономной канализации любого типа – задача для специалистов. И если применение заводских септиков упрощает эту задачу, то индивидуальные схемы с использованием бетонных колец требуют привлечения профессиональных строителей, у которых есть опыт работ со сборными железобетонными конструкциями.

Этапы строительства

Монтаж проводится в следующем порядке:

  • Выбирается место, строится схема монтажа, выполняется расчет параметров септика.
  • Выкапывается яма.
  • Устанавливаются кольца, подводятся трубы.
  • Проводятся работы по герметизации и гидроизоляции.
  • Устанавливаются перекрытия.
  • Проводится обратная засыпка.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

  • Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
  • Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Какие правила нужно соблюдать при обслуживании септика

Существуют простые правила, поддерживающие качественную работу системы.

  1. Очистка. Два раза в год, помимо очистки стоков, септик необходимо осматривать и прочищать трубопроводы. Раз в 5 лет (а лучше в 2-3 года) проводится очистка от донных тяжелых жиров. Объем ила не должен превышать 25% от объема резервуара. При чистке часть ила оставляют для восстановления микрофлоры.
  2. Качество работы. Стоки на выходе из системы должны очищаться на 70%. Анализ стоков в лаборатории определит показатель кислотности, что позволит узнать качество работы дренажной системы.
  3. Меры безопасности:
  • Работы внутри септика разрешены только после усиленного проветривания и с использованием страховочного пояса (газы, образующиеся внутри могут быть опасные для жизни человека).
  • Необходимы меры повышенной безопасности при работе с электроинструментом (влажная среда).

Септик из бетонных колец делает частное жилье более автономным и, несмотря на недостатки, он является одним из самых надёжных и долговечных вариантов очистных сооружений для загородной недвижимости.

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Рис. 8 Опорные и доборные кольца ЖБИ для канализации – прайс-лист

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

  • Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
  • Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
  • После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
  • Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.

Рис. 9 Установка бетонных колец для канализации – основные этапы

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Все разновидности сливных ям можно разделить на две категории:

  • герметичные накопительные емкости;
  • сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако его можно задействовать только для переработки серых стоков.

При устройстве ямы без дна надо учитывать ряд факторов:

  • санитарные требования;
  • тип грунта;
  • наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений выгребных ям: строят сооружения из кирпича, бетона или автомобильных покрышек. Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.

Что такое септик

Это емкость, представляющая собой герметичный корпус. Он может быть разделен на несколько совмещенных или отдельно стоящих секций. Посредством патрубка с одной стороны к нему подсоединяется канализационная линия. С другой через трубу выходят обработанные (очищенные) стоки. В результате примерно 90% взвешенных веществ задерживается в отстойниках. Затем воды подвергаются биологической очистке в песчано-гравийных фильтрах или на поля подземной фильтрации.

Такая система не является полноценной, поскольку не происходит самостоятельной утилизации отходов. Поэтому необходимо откачка из выгребной ямы. Очистка происходит ежеквартально. Но частота зависит от объема емкости и скорости наполнения.

Как сделать септик из бетонных колец — пошаговая инструкция

Этот материал довольно часто используется для строительства переливной канализации. Преимущества такой системы — простота обслуживания, ценовая доступность, скорость монтажа. К тому же, бетон — прочный материал, устойчивый к повреждениям.

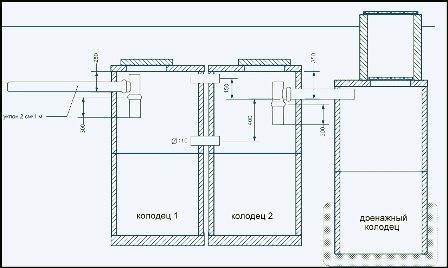

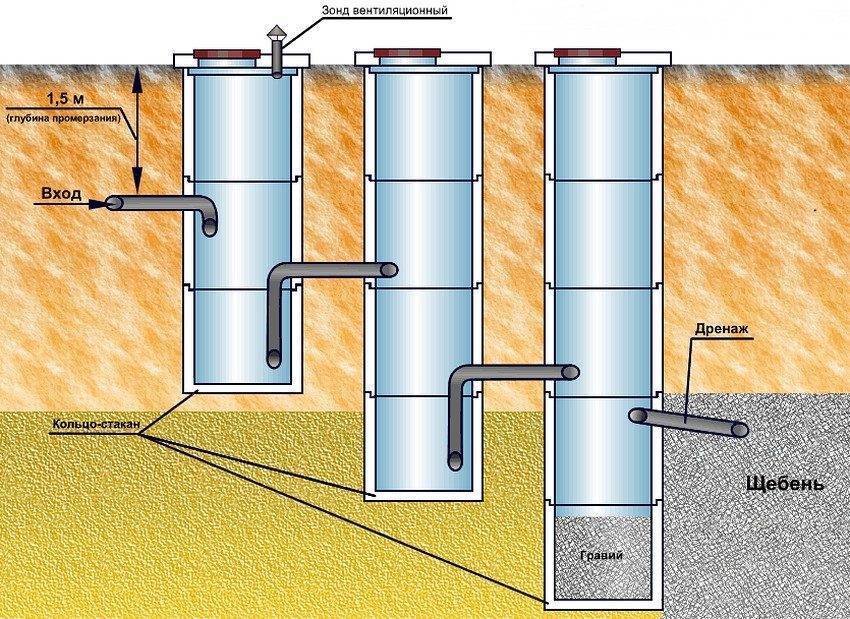

Самодельные системы состоят из 2-3 функциональных колодцев, назначение у которых такое же, как и у выполненных на заводе отстойников.

Первые два колодца одинаковые по размеру, или второй может быть несколько меньше, оба с дном. Во второй засыпают керамзит, гравий и другие наполнители, которые обладают фильтрационными свойствами. Третий колодец не имеет дна. Через него жидкость просачивается в грунт.

Видео — Септик без откачки своими руками

Однако необходимо учитывать и недостатки канализации из бетонных колец. К ним относят:

  • Сложность применения на вспученных грунтах, поскольку кольца могут смещаться в почве и относительно друг друга. Тогда их лучше скреплять между собой металлической арматурой.
  • Необходимость герметизации стыков между отдельными элементами. В противном случае грунт загрязняется неочищенными водами.
  • Использование спецтехники, поскольку элементы довольно тяжелые.

Пошаговая инструкция по монтажу септика из колец

Шаг 1. Экскаватором вырывают общий котлован, делают в нем три отверстия под каждое кольцо. Если необходимо, стенки укрепляют дощатыми щитами.

Шаг 2. Дно покрывают щебневым слоем толщиной 20 см, утрамбовывают, чтобы получить горизонтальную поверхность.

Цены на гранитную щебень

Щебень гранитная

Шаг 3. При помощи подъемного крана устанавливают все три колодца на одинаковом расстоянии в 50 см. Два первых колодца должны быть расположены строго вертикально.

Шаг 4. В стенках шахт формируют отверстия и прокладывают переливные трубы.

Шаг 5. Устанавливают перекрытия на колодцы.

Шаг 6. Устанавливают кольца меньшего диаметра для наращивания горловины, защитные люки на колодцы.

Шаг 7. Герметизируют швы.

На последнем этапе проводят утепление отстойников, засыпают котлован грунтом и делают утрамбовку.

Второй способ обустройства колодцев

Согласно другой технологии, сначала можно устанавливать нижние кольца колодца, а потом извлекать из них землю. Недостаток этого метода в том, что он более трудоемкий. Сложность состоит в дальнейшем утеплении конструкции, монтаже переливных труб и т. д. Да и надежность септика, построенного по этой технологии, ниже. А вот преимущество в том, что все работы можно выполнить самостоятельно.

Советы по монтажу колодцев

  • Для накопительных колодцев берут бетонные кольца с замками. Они обеспечивают лучшую герметизацию, чем обычные, и реже смещаются, если при промерзании происходит пучение почвы.
  • Перед установкой бетонные элементы пропитывают битумной мастикой или другими препаратами для гидроизоляции.
  • Иногда под колодцами заливают бетонную плиту толщиной 30 см. Она должна быть такого размера, чтобы выступать по бокам за колодцы на расстояние не менее 20 см. Тогда первые кольца устанавливают не ранее, чем через месяц.
  • Для формирования горловины можно использовать кирпич и цемент. Сверху эту часть колодца обрабатывают гидроизоляционными составами.
  • Для установки третьего кольца котлован углубляют до песчаного грунта, обладающего свойством отводить воду. На дно насыпают подушку из щебня толщиной до 25 см, а потом добавляют песок — 40 см.

Какую бы модель септика ни выбрал владелец жилья, важно помнить: все работы должны выполняться в соответствии со строительными нормами. Только тогда система будет эффективной и выполнит возложенные на нее функции

Монтаж канализационного трубопровода

При монтаже канализационного трубопровода нужно учитывать, что прохождение стоков из одного резервуара в другой должно быть беспрепятственным. Сам процесс установки труб подразумевает определённые нюансы:

  • канализационная труба подводится под небольшим углом в сторону сточных вод к первому колодцу;
  • отрезок трубы, соединяющий первый и второй резервуар, размещается на 20 см ниже входного аналога;
  • патрубок, соединяющий последние 2 резервуара, опускается ещё на 20 см.

Несмотря на свою эффективность, септик из железобетонных колец не лишён недостатков, одним из которых является большая площадь для его установки.

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло. Этапы сборки септика из бетонных колец своими руками

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

  • Чтобы канализация не промерзла, кольца следует утеплить.
  • На каждой емкости бетонного септика желательно вентиляционное отверстие.
  • Прочность конструкции повышается, если соединить кольца скобами из металла.
  • Крышка с люком помогает отслеживать состояние септика.
  • Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.
