Русская печь своими руками: порядовая кладка

Устройство русской печи с подтопком

Существует много вариантов конструкций русской печи, но всегда её составляющими элементами являются отопительно — варочные отделы, духовка и хотя бы небольших размеров лежанка.

Современная русская печь дополнительно оборудуется подтопком (дополнительной топочной камерой), благодаря которому она быстрее нагревается и отдаёт в помещение большее количества тепла. Им также можно воспользоваться для приготовления пищи в тёплое время года, когда нет необходимости прогревать всю печь.

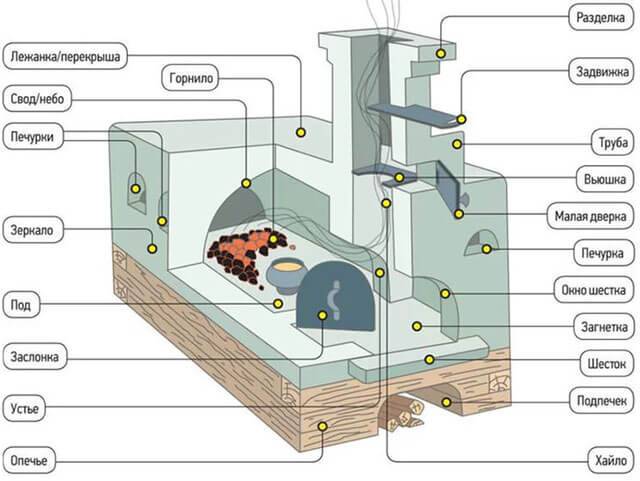

Устройство русской печи с подтопком:

  • Фундамента. Для его сооружения применяют камень, кирпич или бетон.

  • Подпечья — полости в нижней части печи, где сушат дрова на запас.

  • Холодной печурки — углубления, в которой можно хранить кухонную утварь.

  • Шестка — ровный горизонтальный участок перед входным отверстием в горнило. Приготовленные блюда, оставленные на шестке, дольше остаются в горячем состоянии. У некоторых моделей печей на этом месте устанавливается варочная плита.

  • Пода — днища горнила или варочной камеры. Располагается к шестку под небольшим углом, который способствует более лёгкому передвижению тяжёлым чугункам.

  • Загнётки — переходной плоскости между шестком и подом.

  • Варочной камеры или горнила — полости внутри печи, предназначенной для закладки дров и размещения посуды из жаростойкого материала для приготовления пищи. У потолка горнила, как и у пода, имеется уклон к входу.

  • Перетрубья — полости над шестком, где собирается дым. Является основанием дымоотводного канала.

  • Самаварника (душника) — узкого канала, входящего в дымовую трубу. Ранее к нему подсоединяли трубу самовара. В современных моделях русских печек душник устраивается редко.

  • Дымохода – вертикального канала над шестком, предназначенного для отвода продуктов сгорания топлива в атмосферу.

  • Распушки — расширенного сегмента дымохода, находящейся близко к потолку.

  • Вьюшки — небольшого окошка с дверцей, предназначенной для полного перекрытия дымохода. Через неё есть доступ к задвижке, которая используется для регулировки тяги в печи.

  • Заслонки — толстого листа стали с хорошо обработанными краями и ручкой. Служит дверкой для входного отверстия горнила.

  • Колосников — чугунных решёток, установленных между топливной камерой и поддувалом.

  • Лежанки — большой горизонтальной плоскости, расположенной сзади дымовой трубы. Под нею находятся каналы с циркулирующими потоками горячего воздуха, поэтому во время топки русской печи она всегда тёплая, а если перекрыть нужную задвижку, то будет сохранять тепло долгий период времени.

Русская печь своими руками: порядовая кладка

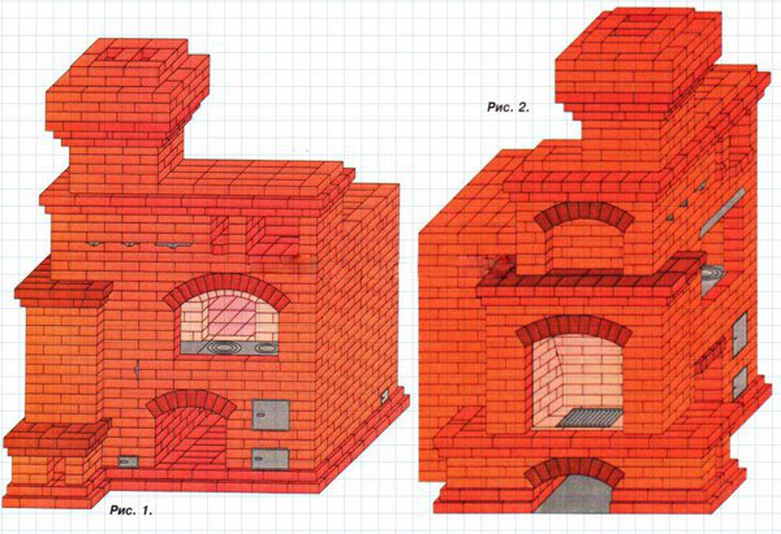

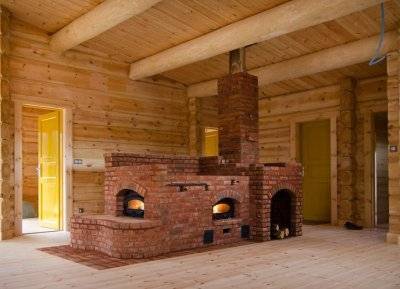

Русская печь с подткопком (справа)

Русская печь своими руками: порядовая кладка

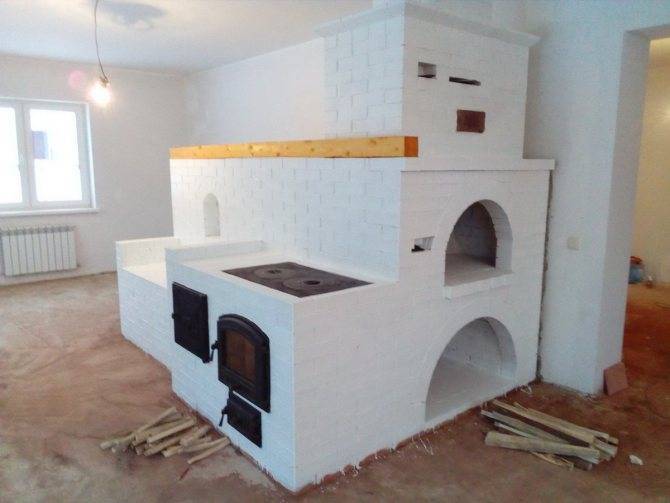

Пример 2 (подтопок внизу, справа)

Как выбрать печника

Русская печь с лежанкой — одно из самых сложных сооружений, для возведения которого требуются не только теоретические знания и умение класть кирпич, но и большая практика. Строительство этого сооружения требует определенного опыта. Недостаточно просто знать порядовки. В печь нужно удачно вписать особенности строения, адаптировать конструкцию под требования владельца не только к внешнему виду, но и функциональности.

Поэтому, чтобы построить русскую печь, мастера лучше выбирать не по «сертификатам», а по реальным примерам его работы. Если мастер может наглядно показать свои уже завершенные работы, ответить на все ваши вопросы по устройству печи, объяснить технические особенности — это грамотный специалист.

В тоже время расплывчатые описания и «плаванье» в ответах должны вас насторожить. Скорее всего это некомпетентный человек или посредник, от которого не будет никакой пользы. Только дополнительные расходы.

Почему так важен опыт печника

Несмотря на то, что современные модификации русской печи более совершенны, они всё равно имеют некоторые недостатки, проявляющиеся при эксплуатации. И только опытный печник может заранее предвидеть, какие проблемы могут возникнуть у выбранной конструкции, и заранее их устранить или компенсировать уже в процессе строительства.

Например, модели с горнилом могут дымить из-за завихрений в перетрубье. Чтобы убрать турбулентность, мастер обтесывает и шлифует до гладкости стенки хайла, при этом строго соблюдает расчетные размеры.

Кроме того, мастер может значительно изменить конструкцию сооружения в соответствии с вашими желаниями. При этом не только сохранить все функции печи, но и улучшить удобство ее эксплуатации. Добавить варочную плиту, сделать лежанку более широкой, уменьшить время растопки и многое другое.

Габариты постройки

Всего существует три модели конструкции по размерам: маленькая, средняя, большая. Итоговая величина строения напрямую зависит от того, сколько дополнительных функций будет выполняться. Помимо прогрева жилища печь осуществляет иную деятельность, например, при установке варочной плиты становится прибором для приготовления пищи, а наличие лежанки дает свободное спальное место.

Также важную роль в составлении проекта будущей постройки имеет то, какие параметры будут у плиты для приготовления пищи, сколько людей сможет вместить лежанка, будут ли выступы для сушки обуви. Если будет устанавливаться водяной бак для последующего подведения труб, то потребуется дополнительное место, больше материалов, места выхода труб для подсоединения.

В любом случае, все разновидности печи содержат одинаковые комплектующие элементы. Подплечье представляет собой место, где сушат дрова, подтопок – дно варочной камеры, иначе называемой горнилом, внутри которого хранят дрова или термостойкую посуду. Также имеется вьюшка – окошко, прикрытое дверкой, служащее способом перекрытия дымохода, а помимо нее монтируют заслонку, регулирующую внутреннюю тягу. Дымоходная труба имеет в своем начале небольшую нишу, именуемую перетрубьем.

Русская печь своими руками: порядовая кладка
Строение конструкции

Надбавочно собирают лежанку, размещая ее позади дымохода, прямо над горнилом, которое нагревается от жара огня. Если планируется готовить пищу при помощи печи, собирают шесток, который в случае смещения варочной поверхности служит местом, сберегающим еду от остывания.

Современные модификации часто включают бак с водой, чтобы дома всегда была горячая жидкость. Наличие возможности прогрева подтопочной части сооружения позволяет всей постройке скорее достигать высокой температуре, значит, домик прогреется быстрее.

Разновидности русских печей

Маленькая русская печь При подборе проекта обращают внимание на классификацию обогревательных устройств. Печи различаются по нескольким параметрам:

Печи различаются по нескольким параметрам:

  1. Размер. Эконом-вариант габаритами до 1500х1700 мм строят чаще всего в бане или летней кухне. Среднеразмерные со сторонами от 1500 до 1700 мм используют в небольших домах, на кухне. В состав могут входить плита, камин, духовые шкафы. Большие формы от 1,7 м применяют для обогрева больших домов или в качестве кухонь в общепите. Сооружения обустраивают полноценными лежанками, шкафами для выпечки и варочными поверхностями.
  2. Расположение. Различают отдельно стоящие или комбинированные модели с каминами, варочными поверхностями, зоной барбекю и т. п.
  3. Устройство. Традиционный вид имеет неотапливаемые элементы в нижней части. Современные конструкции прогреваются по всей высоте.
  4. Способ топки. Чёрные и серые сейчас используются крайне редко. Современные конструкции топят «по белому».

Перед постройкой тщательно обдумывают варианты использования устройства, что позволит сэкономить средства на постройку и выбрать оптимальное расположение печи в доме.

Материалы и инструменты

Не зависимо от вида выбранной печи, работы по их возведению очень похожи, а сами конструкции имеют незначительные функциональные различия между собой. С технической стороны они будут отличаться универсальностью, степенью отдачи и размерами.

Исходными строительными материалами для возведения кирпичной печей служат:

  • проволока
  • известь с песком
  • глина
  • кирпич

Приобретая последний, нужно убедить в правильной его форме и достаточном уровне обжига.

Русская печь своими руками: порядовая кладка

Для приготовления раствора можно использовать огнеупорную, красную или даже обыкновенную глину. Потребуется также вспомогательное оборудование, которое можно приобрести на рынках:

  • Необходимые дверцы и заслонки
  • Вьюшки и задвижки
  • Колосниковые решетки
  • Плиты с конфорками и т. д.

Кроме материалов и комплектующих для печи потребуется подготовить набор рабочих инструментов (уровень, отвес, молочную кисть, правило, молоток печника, уровень и т. д.).

Мини-печь с лежанкой: компактность и простота

В небольшом домике или на даче с основными задачами успешно справится малая русская печь, порядовка которой предполагает расход 700 штук красного и 150 штук шамотного кирпича.

Возможности и особенности маленькой русской печки

Несмотря на миниатюрные размеры, печка оборудована лежанкой длиной 130 см, на которой можно соорудить уютное местечко для отдыха. В конструкции предусмотрена плита для круглогодичного использования. Топить «новый русский» очаг можно в шести режимах, выбирая тот, который соответствует сезону и задачам.

  1. Топка по-русски: дрова горят в горниле, открыты задвижки 1, 2 и 9. Нижняя часть не прогревается, КПД – 30%.
  2. Второй режим включают после десятиминутной работы в первом. Для переключения открывают заслонку 3 и поддувальную дверцу, а горнило и дверку 1 закрывают.
  3. В третий режим можно перейти после пятиминутной работы во втором. Закрывают заслонку 3, пуская разогретые газы по горизонтальным дымоходам. В этом режиме КПД увеличивается до 80%.
  4. Летний режим: топливо горит в топке под варочной плитой. Задвижку 22 и дверку 11 следует открыть, чтобы газы могли быстро уходить в атмосферу, не нагревая помещение.
  5. В пятом режиме разогревают лежанку и горнило, закрывая 22 задвижку через 5 минут после работы по четвертому.
  6. В шестой режим переходят через 6-9 минут работы пятого. Для этого закрывают заслонку 3 и топят по третьему режиму. Этот вариант позволяет отапливать помещение и пользоваться плитой.

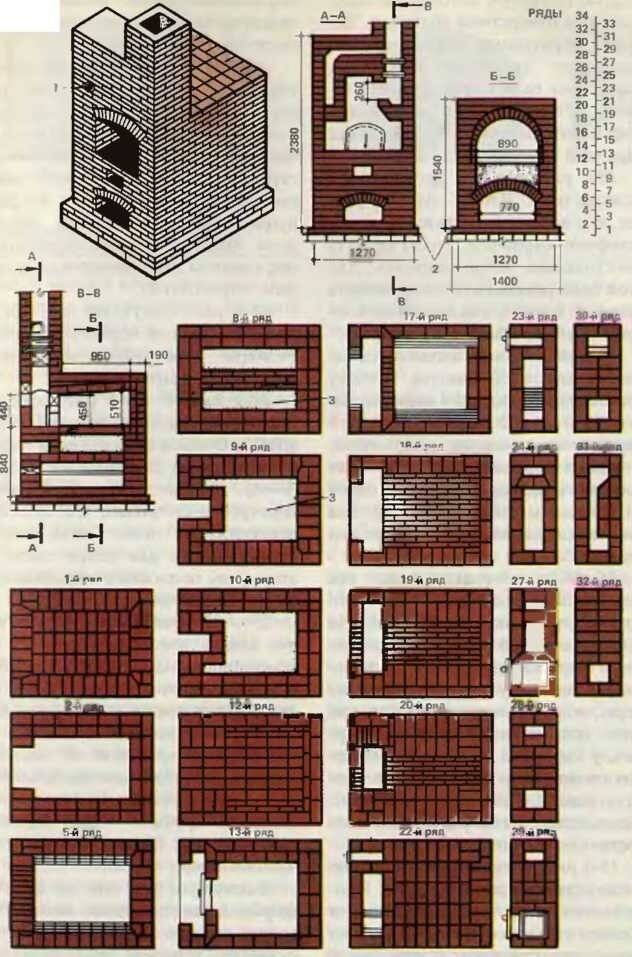

Порядовая схема кладки и пояснения

Порядовка русской мини-печи состоит из тридцати рядов. Размеры конструкции: 140*127,5 см. На строительство уходит около 100 кг шамотной глины.

Верхняя часть печи

Пояснения к схеме:

  • 1, 2, 3 – дымовые задвижки;
  • 4 – приспособление для копчения;
  • 5 – стальные уголки;
  • 6 – варочная плита из чугуна;
  • 7 – колосниковая решетка для плиты;
  • 8 – колосниковая решетка горнила;
  • 9 – заслонка горнила;
  • 10 – топочная дверка плиты;
  • 11, 12  – поддувальные дверцы;
  • 13 – дверки для прочистки;
  • 14 – горнило – основная топка;
  • 15 – нижняя часть свода горнила;
  • 16 – шесток – площадка для посуды;
  • 17 – температурные щели;
  • 18, 19 – поддувало;
  • 20 – ниши-печурки;
  • 21 – опускные дымоходы;
  • 22 – дымовая задвижка для варочной топки;
  • 23 – горизонтальные дымоходы прогрева нижней части;
  • 24 – вход газов в трубу;
  • 25 – тупик.

Русская печка своими руками

Надо отдать должное смелости некоторых предприимчивых людей, но сделать своими руками порядовку с лежанкой и готовочной поверхностью — довольно смелое решение. Дело в том, что как бы доходчиво ни выглядела схема конструкции на бумаге, воплотить ее в реальность довольно сложно. И все-таки для решительных людей есть рекомендации.

Инструменты для работы

Какой инструментарий вам понадобится: емкость для замешивания раствора; мерная планка, чтобы ширину кладочных швов; строительный уровень — обязательно! Без него, гарантировано, конструкция будет иметь крен, а устранить его по окончании кладки уже будет невозможно; правило (с его помощью выравнивается поверхность фундамента — операция разовая); отвес (тоже крайне важное приспособление, служит для уточнения вертикальной кривизны в любом нужном месте); порядовка — специально приспособление для многоуровневой печной кладки; мастерок; молоток с кирковым носом — ручной инструмент, позволяющий колоть цельный кирпич на куски вместо того, чтобы резать болгаркой. Материалы и элементы оснастки

Материалы и элементы оснастки

При создании русской печки с лежанкой и плитой вам потребуются дополнительные элементы, благодаря которым вы достигнете желаемый функционал:

    • закаленный кирпич (рекомендуется М-200) в количестве 1850-1900 шт.;
    • жирная чистая глина 245-250 кг;
    • очищенный песок 295-310 кг;

Количество кирпичей, песок и глина приведены в количествах, рассчитанных на модель 2.3 длиной, 2.0 м высотой, 1.6 м шириной.

  • колосники;
  • топочные, прочистные и поддувальная дверцы;
  • заслонка для топки;
  • дымовая задвижка;
  • варочная панель;
  • стальной лист, стальной уголок, водонагревающий бак — по ситуации и в зависимости от проекта.

Количество дверц и колосников определяется исходя из нюансов проекта.

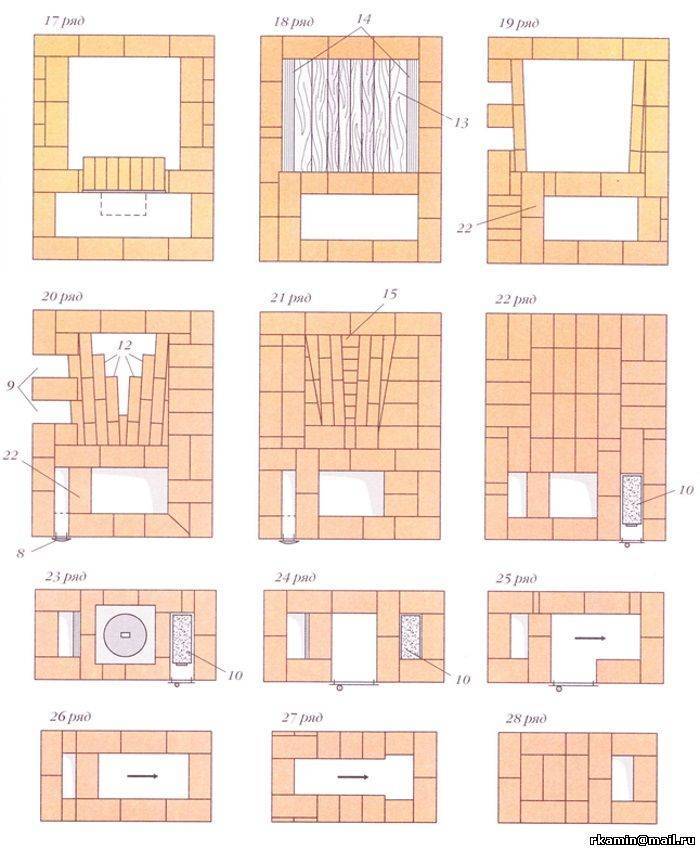

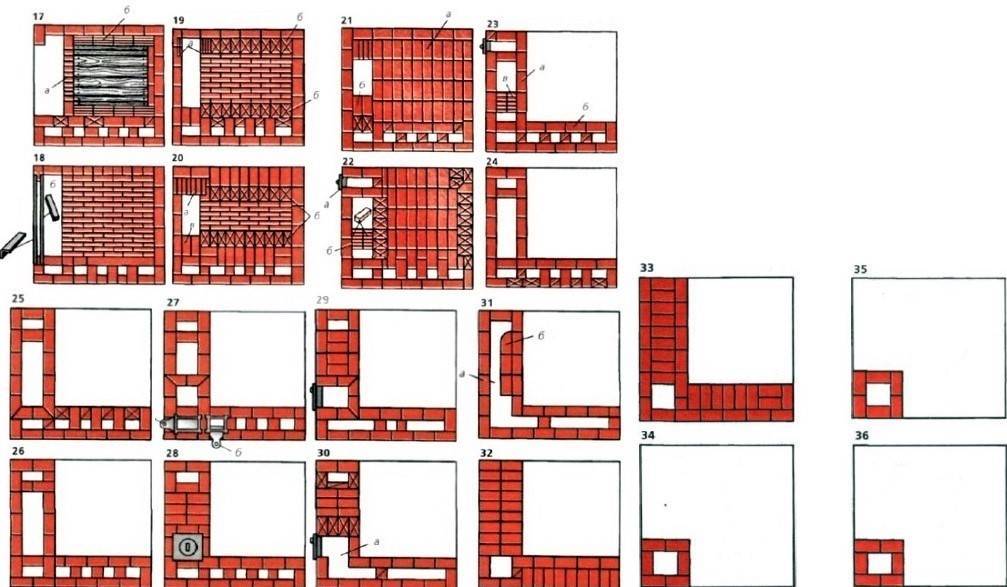

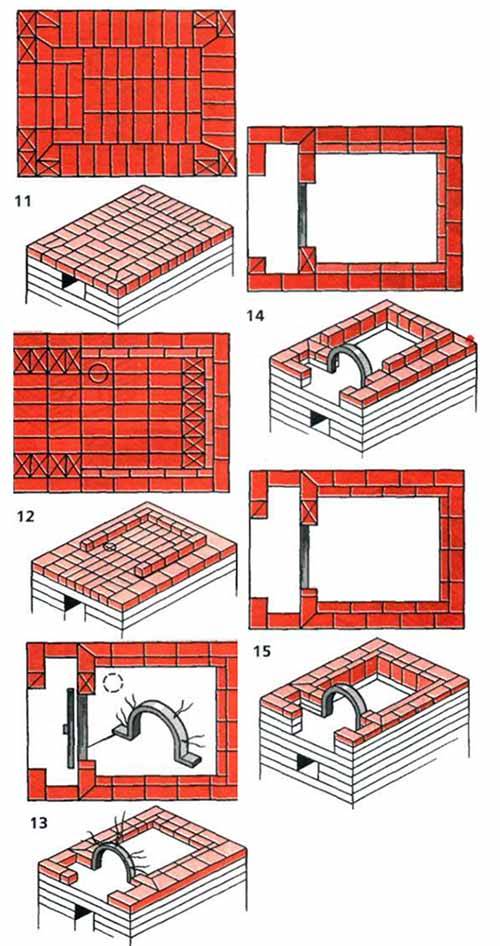

Порядок укладки слоев

В компетентно составленных рабочих чертежах русская порядовка с лежанкой и плитой представлена каждым уровнем по отдельности. Иначе сложить печку будет невозможно из-за сложности ее внутреннего (не видимого снаружи) устройства.

    • Типовой пример:
    • ряд 1-й. Слой укладывается без стяжки прямо на напольную гидроизоляцию. Подходит перекаленный кирпич, поскольку воздействия высоких температур не будет;
    • ряд 2-й. По краям будущего пода кирпичи ставятся на ребро, а если используются не цельные кирпичи, в следующем ряду их обязательно нужно перекрывать цельными;
    • ряд 3-й. Аналогичен предыдущему. Также здесь рекомендуется установить дверцу поддувала;
    • ряд 4-й. Кладется так же, как 2-й;

В этом ряду не забудьте оставить место для прочистного канала.

    • ряд 5-й. Прочистной канал продолжается. Сделать основание для будущих арочных сводов;
    • ряд 6-й. Начинается сужение прочистного канала. Устанавливается колосник;

Колосники — это чугунные или стальные решетки, через которые проходит воздушный поток с улучшенной тягой. Пропускают кислород и задерживают зольный остаток от сгорающего топлива.

    • ряды 7-й, 8-й. Здесь размещается стальной лист. Также необходимо закрепить проволоку, чтобы зафиксировать топочную дверку. Кладка пода закончена;
    • ряд 9-й. Делается песчаная подсыпка. Кирпичи по всему ряду будущего пода устанавливаются на ребро.
    • ряды 10-й, 11-й. Так же, как предыдущий. Поверху устанавливается варочная поверхность. На краю пода лучше всего уложить располовиненные кирпичи;
    • ряды 12-й, 14-й, 16-й. Так же, как предыдущие.

Поднятие арки рекомендуется начать на 15-м ряду.

  • ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
  • ряды с 19-го по 21-й. Завершается работа над лежанкой;
  • ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
  • ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.

Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.

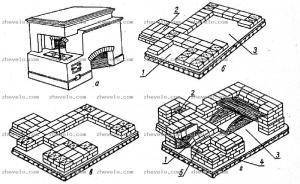

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (как и для камина). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

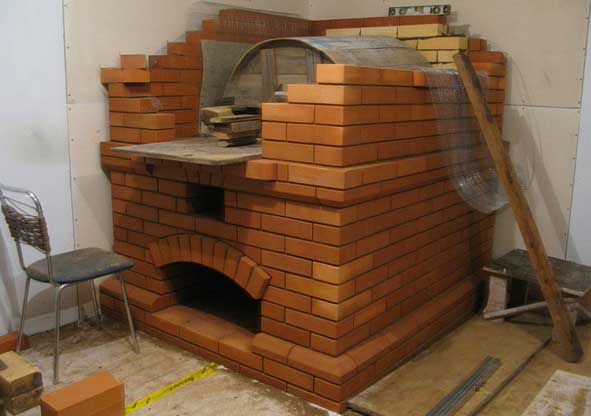

Процесс кладки

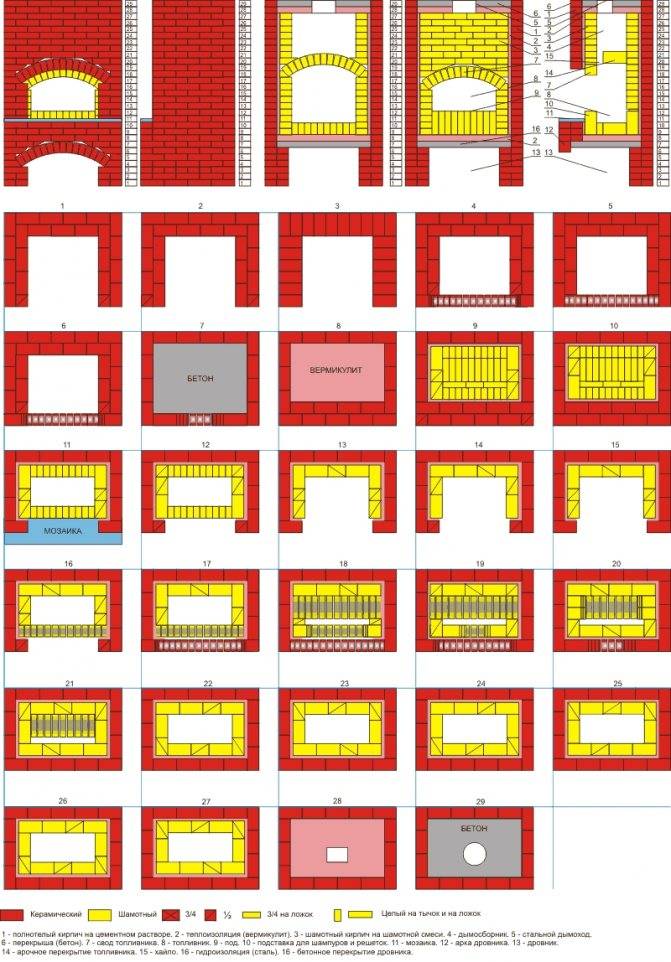

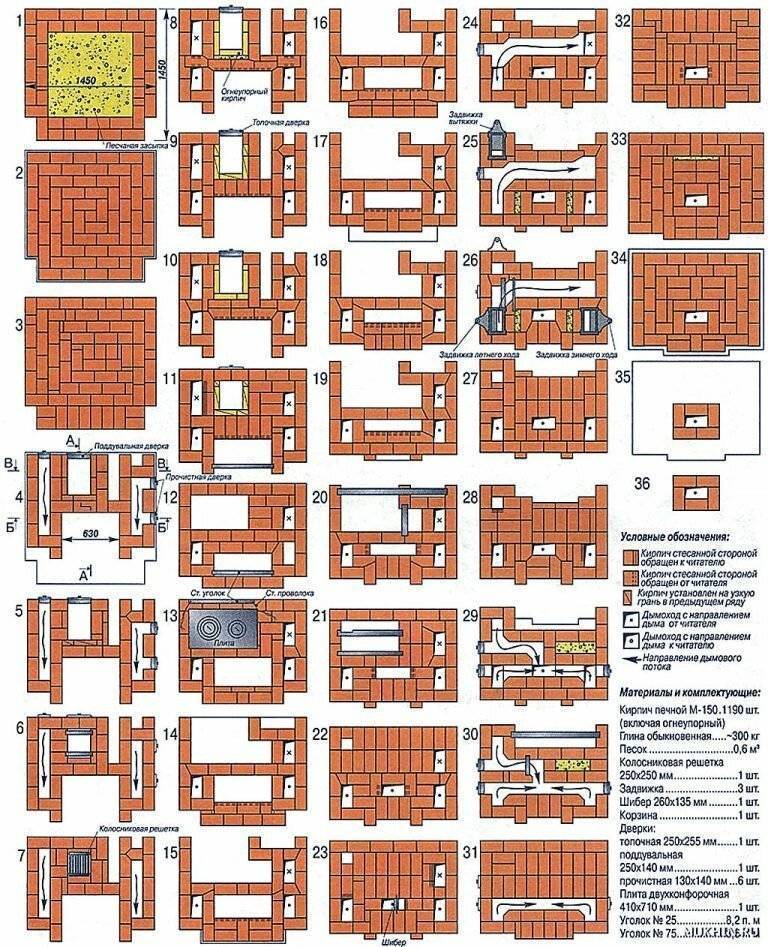

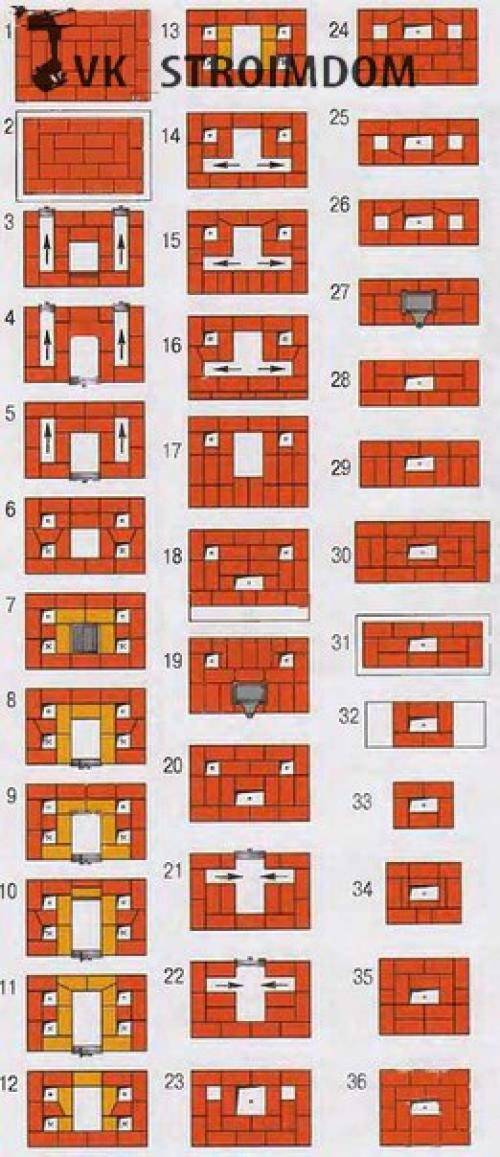

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:

  • Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
  • Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
  • Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
  • Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
  • В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

Конструкция русской печи

Русская печь своими руками: порядовая кладкаЧертежи русских печей могут быть самыми разными, потому что сооружения отличаются друг от друга очень сильно.

В зависимости от размеров печи могут быть: малые, средние и большие.

Русская печь используется для отопления, варки, имеет духовку и лежанку. Чтобы построить такое сооружение, необходимо изучить его строение.

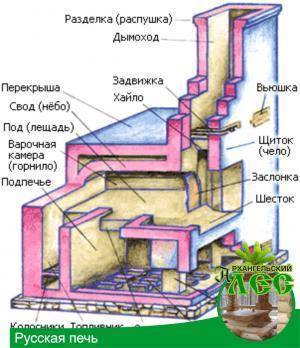

Схема устройства традиционной русской печи состоит из следующих отделов:

  • подпечье – используется для сушки дров. Во многих печных сооружениях такого отдела нет из-за его невостребованности;
  • холодная печурка – в ней хранят посуду. Также сооружается не всегда;
  • шесток – представляет собой нишу перед горнилом. В ней устанавливают плиту для варки. А если плита находится в другом месте, в шесток ставят еду, чтобы она не остывала;
  • под – это дно горнила. Его необходимо устанавливать с небольшим наклоном к входу в камеру, чтобы легче было передвигать находящуюся в ней посуду. Поверхность у этого элемента следует отшлифовывать;
  • горнило или варочная камера – используется для закладки дров и установки жаростойкой посуды. Свод камеры также должен быть выполнен с небольшим уклоном к входу. Благодаря такой конфигурации под потолком скапливается горячий воздух, прогревая лежанку и стенки печки по бокам;
  • перетрубье – это ниша, над которой начинается труба дымохода;
  • вьюшка – представляет собой окно с дверцей, при помощи которой перекрывают дымоход. Через нее добираются до заслонки, с помощью которой регулируют тягу;
  • лежанка – находится сзади дымохода, над горнилом. Когда печь начинают топить, она хорошо прогревается.

Русская печь своими руками: порядовая кладкаСовременные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.

Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.

Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.

https://youtube.com/watch?v=BbvQPy55lgQ

Как украсить русскую печку в доме

Чтобы русская печь не просто служила функциональным элементом, но и украшала интерьер, заботливый хозяин уделит внимание ее облику

Способы побелки печи

Побелка – самый простой и дешевый способ ухода за печью. В крестьянских домах обычно белили очаг ежегодно. Сейчас, помимо доставшихся от предков рецептов на основе мела или гашеной извести, доступно множество специализированных составов нового поколения. Чтобы покрытие мелом не пачкало руки и одежду, раствор делают на обезжиренном молоке, содержащем казеин. Можно добавить готовый столярный клей или жидкое стекло.

Оштукатуривание и раскраска

Печку штукатурят раствором на основе шамотной глины, который не боится нагревания. Сейчас в продаже доступны специальные сухие смеси с уже подобранным составом. После естественного высыхания законченного слоя в течение 3-5 дней печь растапливают и проверяют покрытие на дефекты.

Вначале штукатурку полностью окрашивают в белый цвет. Затем, используя цветные колеры, наносят рисунки, выбор которых ограничен лишь вкусом мастера. Если умения рисовать нет, помогут печатные трафареты или распечатанный на принтере шаблон.

Украшение печи изразцами

Изразцы – специально предназначенные для украшения поверхности печей керамические детали. Плитки имеют особый коробчатый выступ (румпу) на внутренней стороне. Снаружи нанесен художественный слой из термостойкой глазури. Их установку нужно предусмотреть на этапе кладки, чтобы монтировать друг к другу и к поверхности.

Украшение печи изразцами

Отделка такими элементами относится к области скорее искусства, чем строительства.

Отделка русской печки плиткой

Керамическая плитка вполне пригодна для наружной облицовки стен печи, ведь она устойчива к нагреванию. Для укладки плиток на вертикальную плоскость стены в кладочные швы вставляют гвозди, на них наклеивают на раствор каждую деталь отдельно, оставляя широкий шов для компенсации теплового расширения. Швы затирают эластичной мастикой.

Возможные сложности при изготовлении

При возведении печи очень редко появляются сложности и непонятные моменты. Довольно много вопросов возникает у начинающих печников на подготовительном этапе, во время составления чертежа изделия.

Для адекватной теплоотдачи обязательно учитывается высота потолка, но потолки в каждом доме различны, поэтому при работе с предварительным чертежом постройки И.В. Кузнецов предложил такую схему расчета: на 1 кв. м. при теплой погоде выделяется 0.5 кВт, а при морозах — 0.76 кВт. Берется в расчет материал, из которого изготовлена топка. Стальные листы быстро выгорают, для долговечного пользования лучше приобрести материал из чугуна.

При покупке материала тоже возникает немало вопросов. Существуют специальные формулы, которые позволяют посчитать количество кирпичей в ряду. Но к сожалению, погрешность в них составляет целых 15%, поэтому проще посчитать кирпич одного ряда вручную и умножить на количество рядов.

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Печь с лежанкой и водогрейным котлом

Русская печь своими руками: порядовая кладка

Кроме простейшего варианта с двумя топками возможно возведение более сложных конструкций. Они включают в себя обустройство лежанки, монтажа водонагревателя для подогрева воды, подтопка или камина. Целесообразность применения дополнительных элементов рассматривается в каждом случае индивидуально, а их порядовки представлены в открытом доступе в интернете.

Наиболее рациональное решение при модернизации конструкции — установка водогрейного котла. Последний может быть задействован в отопительном контуре или для приготовления горячей воды. В любом случае элемент представляет собой сварную металлическую конструкцию, расположенную в дымовом тракте печки. Котёл оснащают подводящим и отводящим патрубками.

Правильное обустройство русской печи позволит получить практически безотказный отопительный прибор и прекрасное кухонное оборудование для приготовления пищи. Но для этого необходимо строго следовать порядовке, технологии укладки кирпичей и замешивания раствора. Опытные печники совершенствуют свои навыки десятки лет, а начинающий мастер может использовать их опыт, изучая работу по предложенным видео.

Почему русские печи так популярны

Русская печь своими руками: порядовая кладка
Русская печь — габаритное сооружение, которое хорошо нагревается и долго держит тепло Разнообразие конструкций позволяет получить множество качеств, которые послужили причинами возвращения моды на русские печи.

Устройство медленно прогревается, но в то же время массивные кирпичные стенки долго отдают тепло. Благодаря такому качеству дом протапливают всего два раза в день, что снижает время обслуживания. Современные строительные материалы только улучшают КПД и свойства по сохранению комфортного микроклимата.

Если предполагается регулярно готовить пищу, помимо обязательного горнила, в конструкции предусматривают варочную поверхность и жарочный шкаф небольшого размера. Для использования этих элементов предусматривают отдельные топки, чтобы не греть дом в летнее время.

Для небольших строений, а также для редко посещаемых дач целесообразно построить русскую печь с лежанкой, которая прогреется и станет комфортным местом отдыха.

Стенки сооружения не нагреваются до высоких температур, поэтому на них безопасно сушить одежду и обувь из любых материалов.

Кроме выполнения практических целей, русская печь может быть украшением дома. Для этого используют отделку плиткой, изразцами, а иногда колорит вносят просто побелённые стенки.

Русская печь своими руками: порядовая кладка
Можно выложить печь любого размера и дизайна Популярность добавляют положительные качества сооружения:

  • пожарная безопасность — поверхности не нагреваются до высоких температур, что исключает воспламенение стен, потолка и окружающих предметов;
  • длительный срок эксплуатации до капитального ремонта, обеспечиваемый использованием долговечных материалов;
  • равномерность распределения тепла благодаря большой площади прогреваемых стенок;
  • универсальность, возможность встроить сооружение в различные варианты дизайнов помещений;
  • простота в обслуживании.

Среди отрицательных сторон выделяют:

  • сложность самостоятельной постройки для неопытного пользователя;
  • необходимость в массивном фундаменте;
  • высокую стоимость из-за большого количества стройматериалов и оплаты работы профессиональных печников;
  • большой расход дров, которые необходимо хранить в защищённом от осадков месте.

Приняв решение сложить русскую печь своими руками, и приступают к выбору проекта, заготовке материалов и непосредственно к работе.

Оцените статью
