Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Содержание

Примеры сводного расчета материалов

Чтобы показать все расчеты наглядно, возьмём 2 распространённых варианта конструкции, самый простой и сложный.

Расчет сплошной перегородки с дверью

Возьмём самый распространённый простой вариант: перегородка, которая отделяет новую комнату, шириной 4 м, высота потолка 2,5 м, дверь 2 х 0,8м.

Направляющий профиль UD понадобится по периметру перегородки. Для данного варианта удобно использовать 2 шт по 4 м и 2 шт по 3 м.

Ширина профиля задаёт толщину будущей перегородки, определяет максимальную толщину минеральной ваты, но не влияет на количество необходимых материалов

Уплотнительная лента под профиль нужна по всему периметру. 2,5 + 2,5 + 4 + 4 = 13 м.

Дюбеля для крепления профиля нужны по 3 шт на 1 м периметра, 13 х 3 = 39 шт.

Стоечный профиль CD для такой перегородки может использоваться 2 вариантами: только стойки с шагом 40 см или стойки с шагом 60 см, укреплённые горизонтальными перемычками.

Для первого варианта потребуется 4 м/0,4 м = 10 шт профиля по 3 м +1 запасной. Для второго случая нужно 4 м/0,6 м = 7 шт стоек по 3 м. Для перемычек, расположенных с шагом 65 см, понадобится 2,5/0,65 = 4 ряда по 4 м, то есть 16 м профиля. С запасом на отходы нужно купить 5 шт профиля 4-метровой длины.

Для армирования профиля вкруг двери желателен брус сечением 100 х 100 мм, общей длиной 2 + 2 + 0,8 = 4,8 м.

Минеральная вата для звукоизоляции закладывается по всей площади перегородки: 2,5 х 4 = 10 кв.м.

Гипсокартоном нужно обшить всю площадь с 2 сторон, 2,5 х 4 х 10 = 20 кв.м. или 7 стандартных листов по 3 кв.м.

Саморезы для крепления гипсокартона – по 30 шт на лист или всего 210 шт. Лента-серпянка на все стыки листов гипсокартона: 7 швов по 2,5 м = 17,5 м. Стартовой шпаклёвки нужно немного, 3 кг упаковки будет достаточно, а финишной нужно по 0,6 кг на 1 м.кв, всего 0,6 х 20 = 12 кг.

Перегородка с аркой и окошками

Сложные конструкции лучше рассчитывать предварительно составив чертёж. Посчитаем материалы для перегородки с чертежа на картинке.

Составить чертёж, возможно менее красивый, но такой же функциональный, можно самому. Удобнее это делать на листе в клеточку

Профиль UD – 1 шт длиной 4 м и 2 шт по 3 м. Уплотнительной ленты нужно 0,6 + 3,4 + 2,7 + 1,9 = 8,6 м.

Профиль CD – 4 целых стойки + отрезки 0,22 + 0,11 + 0,22 + 0,45 + 0,79 + 0,5 = 2,29 м. Также нужны перемычки сверху и снизу каждого окошка: 0,2 м х 6 шт = 1,2 м. Всего следует купить 4 профиля по 3 м и 1 шт 4-метровый.

Арочный профиль или дополнительный CD нужен на всю длину изогнутой линии. Можно приблизительно посчитать длину половины окружности среднего радиуса, 125 мм. 1,25 х 3,14 х 2 = 7,85 м = полная длина окружности, то есть длина её половины – 3,92 м.

Наша арка немного больше половины окружности, поэтому нужно купить 2 профиля по 3 или 4 м. На чертеже приведены точные расчеты длины каждого участка арки, в сумме – 435 см.

Обычный, 12,5 мм гипсокартон нужен для основной плоскости и обшивки окошек. Для большей части перегородки нужно 1,9 х 2,7 х 2 = 10,26 кв.м. Для верхнего кусочка понадобится 1,5 х 0,6 х 2 = 1,8 кв.м.

Толщина перегородки будет 75 + 12,5 + 12,5 = 100 мм. Периметр окошек равен: (20 + 20 + 30 + 30) х 3 = 300 см. Для их обшивки понадобится: 3 х 0,1 = 0,3 кв.м. Всего, с учетом запаса на обрезки, нужно (10,26 + 1,8 + 0,3) х 1,2=14,8 кв.м, то есть 5 листов.

Арочный или потолочный гипсокартон нужен для изогнутой полосы торца. Она имеет размеры 435 х 10 см, то есть нужно менее 0,5 кв.м гипсокартона.

Для изогнутых элементов особенно важно предусмотреть запас материала. В данном случае даже узкий лист, 2500 х 600 мм, обеспечит достаточный запас. Для укрепления углов арки и окошек с обеих сторон перегородки нужен специальный профиль

Всего 4,35 х 2 = 8,7 м арочного уголка и 3 м (суммарный периметр окошек посчитан ранее) х 2 = 6 м обычных уголков

Для укрепления углов арки и окошек с обеих сторон перегородки нужен специальный профиль. Всего 4,35 х 2 = 8,7 м арочного уголка и 3 м (суммарный периметр окошек посчитан ранее) х 2 = 6 м обычных уголков.

Саморезов понадобится значительно больше, чем для простой перегородки, около 50 шт на каждый лист гипсокартона. Всего у нас 6,5 стандартных листов, это 325 саморезов.

Также вам может быть полезна другая наша статья, где мы подробно рассказываем, как установить розетки в гипсокартоне.

Выполнение работ

Гарантией качества будет соблюдение последовательности всех предстоящих манипуляций с учетом требований и рекомендаций производителя. Так, например, существуют перегородки, для создания которых выполняется сборка одинарного или двойного каркаса из металлического профиля. Этот каркас обшивается несколькими слоями гипсокартона, что значительно увеличивает вес конструкции.

Технология монтажа по самой популярной системе Кнауф имеет ряд отличительных черт и ощутимых преимуществ:

  1. Все работы можно выполнить самостоятельно.
  2. Пользуясь официальными таблицами, легко установить расход материалов.
  3. Для осуществления задуманного можно воспользоваться специально подготовленным комплектом составляющих.
  4. Все металлические детали имеют антикоррозийное покрытие, а пластиковые составляющие изготовлены из высокопрочной пластмассы.

Для сборки одной перегородки необходимо выполнить разметку, определив точки крепления каркаса и расстояние до стены. В первую очередь устанавливают направляющие, используя дюбели и осуществляя крепеж как минимум в трех точках. Затем приступают к установке поперечных перемычек, выдерживая указанное расстояние. Подробнее о монтаже двухслойной перегородки смотрите в этом видео:

Выполняя обшивку каркаса гипсокартоном, используют саморезы, расход которых должен быть определен заранее. ГКЛ крепят встык так, чтобы швы не совпадали со стойками. Для звукоизоляции укладывают материал той же компании.

Гипсокартон или альтернативы

Давайте для начала дадим оценки гипсокартону в качестве материала для внутренних перегородок в жилом помещении. Быть может, и в самом деле стоит поискать альтернативы?

Достоинства

  • Высокая скорость строительства. Благодаря солидным размерам листа гипсокартона перегородки возводятся буквально за пару-тройку дней.
  • Минимизация мокрых отделочных процессов. Работать с цементным раствором не придется вообще; гипсовая штукатурка не оставляет такого количества грязи в доме.
  • Материал огнестоек. Гипс, составляющий большую часть его объема, не горит и обладает плохой теплопроводностью.
  • Звукоизоляция будет неплохой даже без закладки в перегородки утеплителя.
  • Полости внутри стен вмещают электропроводку и разводку воды. Разумеется, каркас стоит изначально монтировать в расчете на прокладку коммуникаций.
  • Небольшой вес означает минимизацию нагрузки на перекрытия.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

В случае частного дома с деревянными перекрытиями масса перегородки — важный фактор.

Наконец, что немаловажно, материал не выделяют в атмосферу никаких летучих вредных веществ.

Недостатки

Серьезных недостатка у гипсокартона два:

  1. Низкая механическая прочность. Проломить одиночный лист гипсокартона несложно, просто опершись на него всем весом или задев достаточно массивным предметом.
  2. Низкая устойчивость к воде. Даже влагостойкий гипсокартон придет в негодность при длительном контакте с ней.

Кроме того, стена из гипсокартона требует чистовой отделки — пусть и не слишком трудоемкой.

Альтернативы

А что, собственно, может быть применено вместо гипсокартона?

  • Ламинированная ДСП используется для отделки нижней части стен. Она обеспечивает наряду с благопристойным внешним видом куда большую прочность: случайно повредить такую стену очень трудно.
  • Фанера — еще более надежный материал. На стену из достаточно толстой фанеры можно спокойно вешать шкафчики, в том числе довольно массивные; она тоже быстро монтируется на каркас и довольно легко обрабатывается. Однако ее цена при сопоставимой с гипсокартоном толщине примерно вдвое больше.
  • Наконец, для внутренних перегородок несложно использовать стеновые панели из МДФ. Очевидный минус — столь же невысокая, как у гипсокартона, механическая прочность. Кроме того, они обойдутся примерно в ту же сумму, что и 10-миллиметровая фанера аналогичной площади.
Популярные статьи  Отопление ПЛЭН: технические характеристики и достоинства системы

Однако мы получим уже готовую стену, не нуждающуюся в покраске и чистовой отделке.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Панели МДФ, ламинат и паркет монтируются еще быстрее гипсокартона. При этом вы сразу получите готовую стену, не требующую чистовой отделки.

Определение толщины гипсокартонной перегородки

Для определения общей толщины гипсокартонных перегородок необходимо учесть следующее:

  • применение профиля на 50, 65 или 100, а также количество профильных конструкций (например, сдвоенный 50 профиль имеет зазор 5-10 мм, что влияет на общую толщину возведенного изделия);
  • для повышения общей жесткости используют 2-3 слоя ГКЛ, что увеличивает толщину на 12,5 мм каждого слоя при использовании стандартных панелей;
  • декоративные конструкции могут иметь один слой покрытия с одной стороны.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетовЕсли говорить об основных характеристиках конструкций, то можно выделить 3 типа. Первый – 75-150 мм перегородки С111 с профилем 50 со стандартными листами. Если используется двойная обшивка, это добавляет к общей толщине 25 мм.

Второй тип – С113 – 150-175 мм сооружения с каркасом из профиля 100 мм. При трехслойном покрытии ГКЛ 12,5 толщина достигает 175 мм.

И третий тип – толстые стены с двойным каркасом 175-250 мм. В первом случае можно использовать профиль 65-75, во втором – 100 мм. В таких конструкциях прокладывают коммуникации.

Следует ли специально покупать арочный гипсокартон 6,5 или 9,5? Большинство строителей сходится во мнении, что лучше добавить немного денег и купить нормальные полотна 12,5 мм. Это не сильно скажется на сокращении пространства, но заметно повысит качество.Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Определение толщины перегородок из гипсокартона – несложный процесс. Нужно учесть лишь 3 составляющие: используемый профиль, панели ГКЛ и количество их слоев, а также количество секций профиля, которых может быть 2 или 1. Далее идут несложные операции сложения всех составляющих с учетом декоративного покрытия. Чтобы не ошибиться с расчетами, не следует ставить перегородку в 1 см от мебели или других конструкций. Если оставить расстояние в 3-5 см, можно избежать любых неприятностей во время монтажа.

Толщина перегородки из гипсокартона (48 фото). Выбор габаритов. Суммарные показатели толщины. Альтернативные варианты для увеличения жесткости

Настоящий дизайн не терпит мелочей.

Если вы хотите создать по-настоящему классный интерьер, вы должны продумать и согласовать друг с другом все элементы: места их размещения, цветовую палитру, фактуру материалов, даже яркость и цвет светильников.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Если не забыть о достаточной жёсткости конструкции, гипсокартонные перегородки позволяют «играть» толщиной и таким образом создавать совершенный незабываемый интерьер

В этом перечне обязательно должна присутствовать и толщина создаваемых из гипсокартона перегородок. Умелое управление ею позволит вам получить дополнительную площадь в торце для новых идей.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Не забываем о толщине самого гипрока, которая должна быть добавлена к толщине выбранного профиля, а для перегородок — вдвойне

Преимущества и недостатки

Перегородочные конструкции из гипсокартонных листов, как и из любых других материалов, имеют как плюсы, так и минусы. Но достоинств у таких простенков в разы больше, чем недостатков. Именно за это гипсокартон ценят и профессиональные строители, и домашние мастера.

Преимущества

Среди преимуществ гипсокартонных перегородок можно выделить следующие:

  • Минимальный вес – не создают чрезмерных нагрузок на основание здания и несущие конструкции, что особенно актуально при сооружении в многоэтажках и деревянных каркасных домах.
  • Простой монтаж – по силам даже новичкам в строительно-ремонтном деле.
  • Минимальное количество «мокрых» процессов – работать с раствором придется только на заключительном этапе при заделке швов между гипсокартонными листами.
  • Возможность скрытой прокладки коммуникаций – ширина простенка позволяет прокладывать в нем не только электропроводку, но и водопроводные трубы при необходимости.
  • Возможность создания различных фигурных конструкций – например, дверной проем можно сделать в виде арки любой конфигурации.

Недостатки

Но и недостатки у перегородок из ГКЛ тоже имеются:

  • Относительно низкая влагостойкость – даже влагостойкий ГКЛ нужно оградить от прямого воздействия влаги.
  • Невысокая механическая прочность – следует избегать прямых точечных ударов.
  • Минимальная несущая способность – навешивание тяжелых предметов возможно только на предварительно смонтированные закладные элементы, что несколько удорожает сооружение.

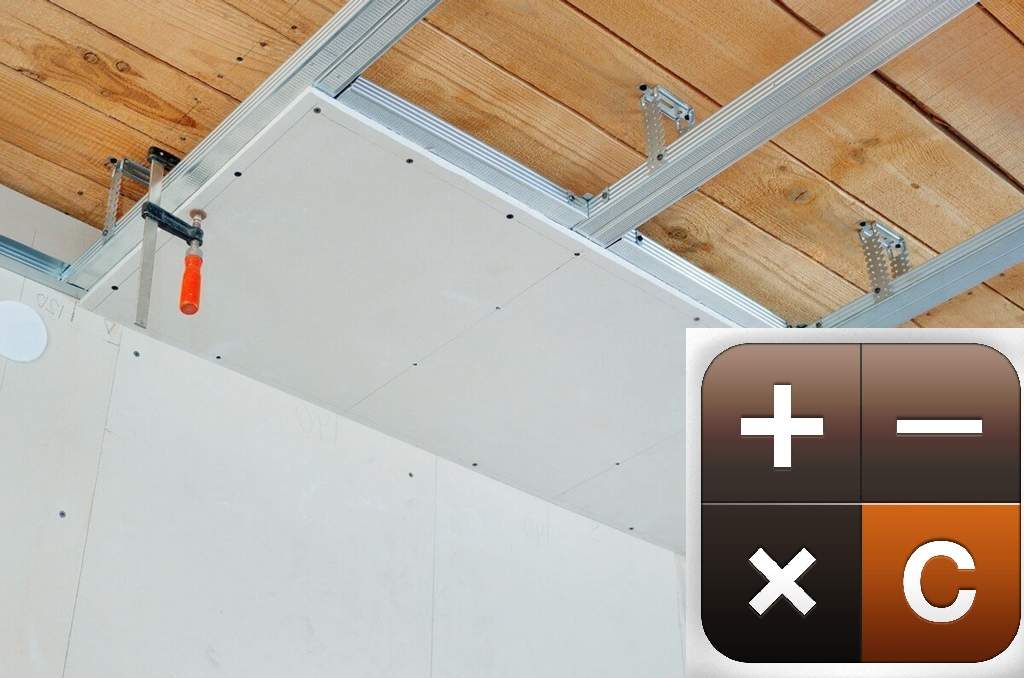

Формулы расчета количества материалов для потолка

Количество листов ГКЛ

Расчет количества листов гипсокартона производится из расчета площади одного листа. Sл= 1.2х2.5 = 3 м2

Следовательно количество листов будет равно Sк / Sл, где Sк — площадь комнаты, Sл — площадь листа.

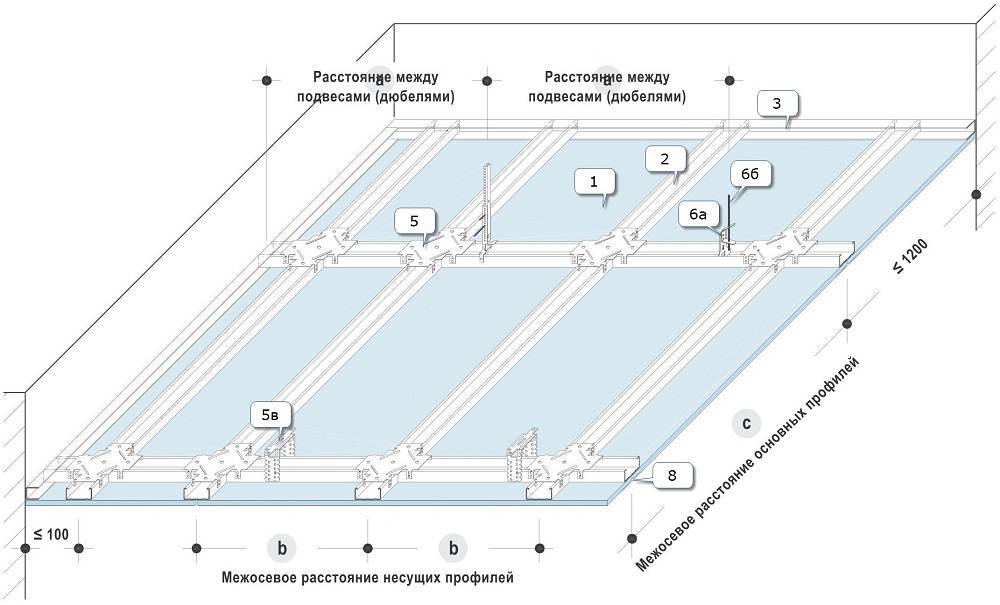

Количество штук направляющего профиля потолочного легко посчитать, разделив периметр на длину одной единицы.

Потолочный профиль ПП

Расчет количества потолочного профиля. Потолочный профиль необходимо рассчитывать исходя из расчета 2,9м на 1 м2 то есть

где S площадь помещения.

Для расчета количества соединителей краб. Сначала нужно высчитать площадь помещения.

где К- количество соединителей, а S- площадь подвесного потолка.

Количество подвесов тоже легко рассчитать по формуле:

где P- количество подвесов, а S- площадь потолка.

Расчет количества саморезов

Поскольку саморезы нам будут нужны для различных целей, будем производить расчет согласно видам их использования.

Саморезы для крепления листов гипсокартона можно высчитать двумя способами.

где C- количество саморезов, а S- площадь потолка. Или C=L*100, где C – количество саморезов, а L- количество целых листов гипсокартона.

Расчет дюбель-гвоздей для крепления подвесов

рассчитываем по формуле:

где D – количество дюбель-гвоздей, а S – площадь потолка.

А проще говоря, на крепление одного подвеса уходит 2 дюбель-гвоздя.

Расчет дюбелей, необходимых для крепления направляющего профиля. Поскольку направляющий профиль крепится с шагом 500мм, то количество рассчитываем по формуле:

где D- количество дюбелей, а P – периметр ремонтируемого помещения.

Расчет количества ленты серпянки

Поскольку лента серпянка наклеивается на места соединения листов гипсокартона, то ее количество рассчитывается по формуле:

где L – длина ленты, а P- периметр листа гипсокартона, а К- количество целых листов.

Расчет количества шпатлевки

Поскольку шпатлевка нам нужна будет разная и для различных целей, то рассчитывать будем по разным формулам.

Расчет шпатлевки для шпатлевания стыков рассчитываем по формуле:

где Шс – количество шпатлевки в килограммах, S – площадь потолка.

Шпатлевку, необходимую для шпатлевания листов гипсокартона считаем по формуле:

где Шг – количество шпатлевки в килограммах, S – площадь потолка.

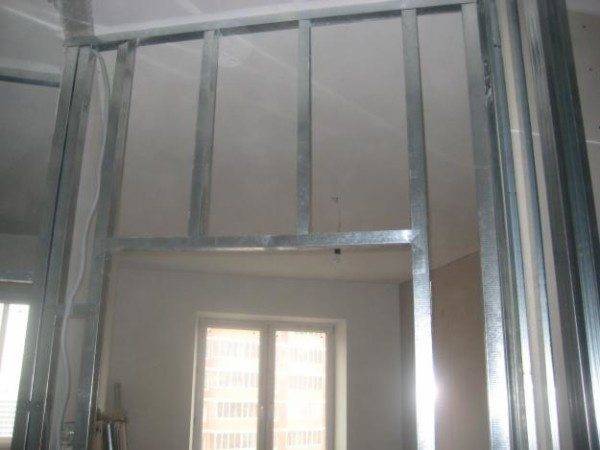

Межкомнатная перегородка из гипсокартона с дверью

В большинстве случаев, когда речь идет о гипсокартонной перегородке в доме или квартире, практически всегда имеется в виду простенок с дверью, а вернее с дверным проемом. В отличие от глухих гипсокартонных перегородок, такой простенок изготавливается несколько сложнее – не скажу, что совсем уж сложно, но разница имеется, и знакомиться с ней придется.

Скажем так, одна половина работы по установке перегородки из гипсокартона с дверью, а вернее по устройству ее каркаса, производится точно так же, как и в случае с глухим простенком, а вторая имеет некоторые изменения.

Разметка, установка UW-профиля на стены, потолок и пол выполняется точно так же, а вот все остальное, включая и установку несущих CW-профилей, делается несколько по иной схеме.

Первое – это меняется точка отсчета. Если в случае с глухими гипсокартонными перегородками несущие профили устанавливаются через каждые 600мм, начиная с любой стороны перегородки, то здесь начинать их установку нужно с формирования дверного проема. Первые два несущих профиля как раз и ограничивают его.

Все остальные профили данного типа монтируются с шагом 600мм, начиная от центра дверного проема – отсчет ведется в одну и в другую сторону. Спросите, почему так, а не по стандартной схеме? Дело в том, что гипсокартон нужно стыковать по центру проема – над ним должен быть шов, а не по его краю, это принято делать у многих мастеров.

Гипс – он не только является основанием для нанесения шпаклевки или наклеивания обоев, он еще и некоторую прочность конструкции придает. Так вот, чтобы эта прочность не нарушалась окончательно, и при захлопывании дверей перегородка не шаталась и на ней не появлялись трещины, сделать каркас нужно именно так, а не иначе.

Да, совсем забыл о ширине дверного проема – на два сантиметра больше, чем ширина собранного дверного блока. В принципе, этого хватает для монтажа дверей, если, конечно, профили, формирующие проем, устанавливаются строго по вертикали.

Популярные статьи  Как сделать стяжку пола своими руками: пошаговая инструкция с фото

Второй момент – это верхняя перемычка. Высота ее установки тоже обусловлена высотой собранного дверного блока. Все тот же сантиметр или полтора в плюсе. Именно это расстояние откладывается от пола на одной и на другой стойке (обязательно нужно проверить горизонтальность двух меток, если есть различия, то выбрать средний вариант).

Дальше четко по меткам внутри дверного проема нужно установить обрезки направляющих профилей – они нужны для монтажа горизонтальной перекладины, которая и устанавливается следующим шагом. Просто подрезаем ее по необходимому размеру, вставляем в направляющие и прикручиваем с двух сторон саморезами, предварительно проверив уровнем горизонт.

Теперь дело за малым – установить короткий вертикальный несущий профиль над дверным проемом и обеспечить тем самым стык гипсокартона в положенном месте.

По большому счету, работа не сложная, и справится с ней каждый домашний умелец. Единственное, что здесь еще можно добавить, так это сказать несколько слов по поводу выбора профиля, а вернее его ширины.

В идеале, если не стоит вопрос экономии квадратных сантиметров, перегородка должна иметь толщину 100мм – минус гипс (12,5 + 12,5), получаем профиль шириной 75мм. Если использовать профиль 50мм, межкомнатные перегородки из гипсокартона с дверью получаются слабыми, а их звукоизолирующие способности оставляют желать лучшего.

Схема перегородки из гипсокартона с дверью вовнутрь

  1. Определимся с конструкцией перегородки из гипсокартона. Запланируем следующую перегородку:
  2. Металлический каркас из специальных металлических профилей.
  3. Два слоя гипсокартона с каждой стороны.
  4. Звукоизолятор в середине конструкции.
  5. С электропроводкой и установкой одного выключателя (справа от входа, на высоте 90 см).
  6. С установкой двери (на расстоянии 30 см от левого края).

Примечание:

Рабочий эскиз перегородки из гипсокартона:

Конструкция каркаса для перегородки состоит из вертикальных стоек, горизонтальных направляющих и горизонтальных перемычек. Листы гипсокартона имеют размер 2500×1200 мм. Расстояние между серединами вертикальных стоек должно быть не более 600 мм, расстояние между серединами горизонтальных профилей должно быть кратно 500 мм.

Для нестандартных конструкций расстояние между элементами каркаса выбирается элементарной разлиновкой предполагаемой перегородки. В целях экономии гипсокартона делайте расстояние между стойками под ширину листов гипсокартона которые есть в наличие.

Никогда не оставляйте края гипсокартона без опоры на каркас. Любой край гипсокартона должен упираться в профиль каркаса.

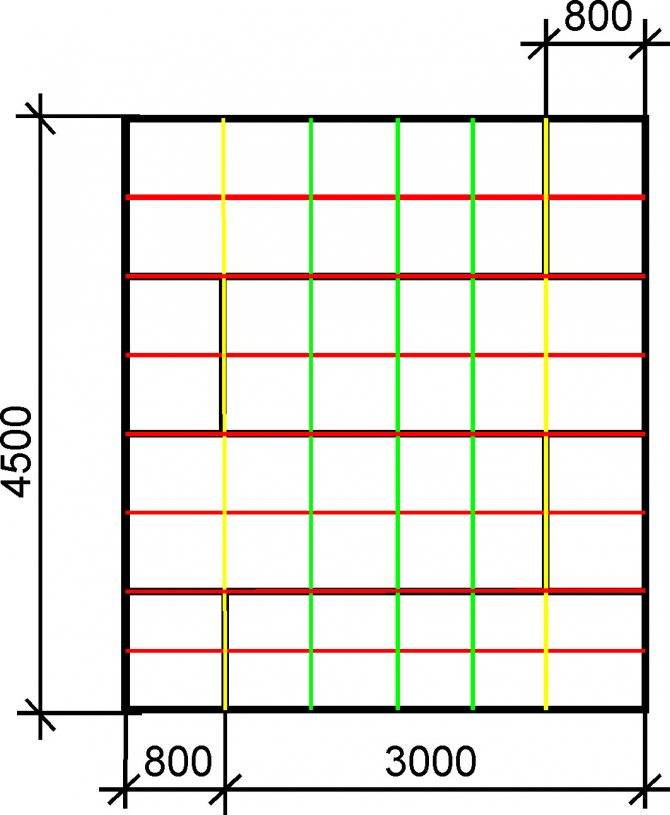

Чертеж планируемой перегородки из гипсокартона готов, остается подсчитать необходимый материал и подготовить инструмент для работы.

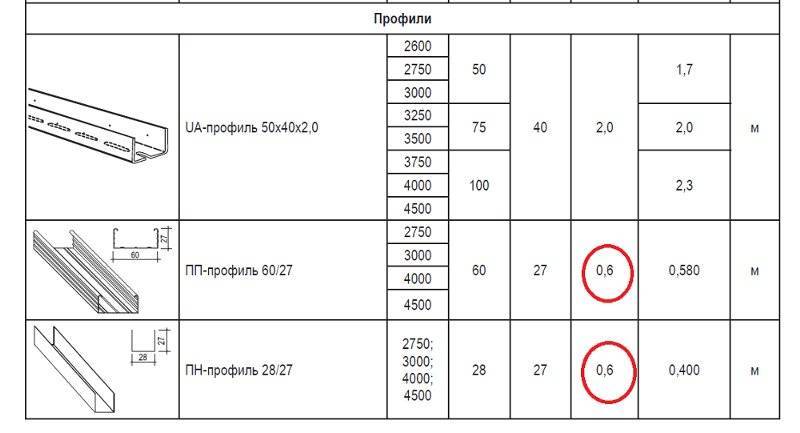

Расчет профиля для гипсокартона

  • металлический ПН (СD), 27х60 мм, длина 3 или 4 м;
  • металлический ПП (UD), 27х27 мм, длина 3 или 4 м;
  • подвес прямой (бабочка);
  • дюбели;
  • саморезы по металлу для крепления металлических профилей;
  • шурупы, которые подсоединяются к смонтированному каркасу;
  • крестовые соединения (крабы). Применяется для соединения СD в местах их перпендикулярного пересечения;
  • соединительные скобы. Используются в том случае, когда необходимо соединить профиля, если помещение имеет длину или ширину больше 3 или 4 м.

При использовании гипсокартона для отделки стен и потолка, создания перегородок, необходимо произвести точный расчет всех материалов.Гипсокартон на потолок двух и более уровней. Расчет гипсокартона для двухуровневого и многоуровневого потолка будет сложнее. По сути, вам необходимо вычислить площадь каждого уровня и разделить ее на площадь одного ГКЛ.

Если сравнивать его с иными, применяемыми сегодня отделочными материалами, такими как строительный камень, бетонные конструкции или пеноблоки, он значительно обгонит конкурентов, отличаясь меньшим весом и стоимостью, при этом монтаж конструкций производится намного быстрее. Расчет крепежа для монтажа гипрока весьма прост. Всего у нас имеется как бы четыре группы элементов: это направляющие, стойки, подвесы и сами листы ГКЛ. Соотвественно, нам нужно следующее:

Монтаж гипсокартона к стене без каркаса

В большинстве случаев монтаж ГКЛ производится на металлическую обрешетку, поэтому немногие домашние мастера знают, чем и как крепить гипсокартон к стене без профилей. Мы постараемся максимально подробно осветить все эти вопросы.

Крепление на гипсовый клей

Чаще всего, установка гипсокартона на стену без каркаса выполняется с применением гипсового клея. Клеевая смесь может наноситься как на гипсокартонный лист, так и непосредственно на основание. Толщина наносимого слоя зависит от размера отклонений стены. Если неровности превышают порог в 30 мм, изначально рекомендуется наклеить маяки – полосы из ГКЛ шириной 100 мм – по периметру стены и вертикально с шагом в пределах 400-600 мм.

Последовательность монтажа гипсокартона на клей следующая:

  • Приготовление гипсового клея с помощью дрели с насадкой «миксер».
  • Нанесение клеевого состава на лист, основание или поверхность предварительно установленных маяков.
  • Установка ГКЛ на выставленные подставки, обеспечивающие деформационный зазор.
  • Прижимание гипсокартона к стене с последующим простукиванием правилом для качественного распределения гипсовой смеси между двумя поверхностями.
  • Контроль вертикальности расположения изделия с помощью строительного уровня. При необходимости лист подравнивается путем аккуратного пристукивания ладонью.

При необходимости приклеивания отрезанного фрагмента из ГКЛ изначально нужно сделать фаску на обеих деталях, которая впоследствии будет заполняться шпаклевочным составом.

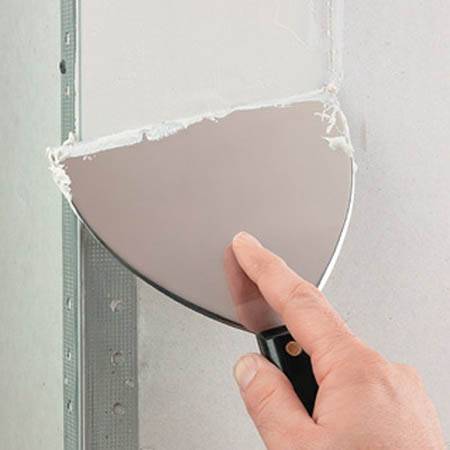

Фото 6. Фаски по краям двух листов, которые будут заполняться шпатлевкой

Техника монтажа на гипсовый клей показана в следующем видео:

Фиксация на монтажную пену

Способ монтажа ГКЛ с применением монтажной пены оптимально подходит для стен с минимальными отклонениями от горизонтального и вертикального уровня. Технология приклеивания аналогична предыдущему способу (установке на гипсовый клей), с тем лишь отличием, что наносится материал более экономно – полосами по периметру и диагонально либо перекрестно посередине листа.

Рисунок 7. Крепление ГКЛ на монтажную пену

Основное преимущество заключается в том, что монтажная пена характеризуется отличной адгезией с любыми видами поверхностей – и гладкими, и шероховатыми. После установки листа к стене нужно качественно подровнять его, проверить уровень и соорудить распорки, которые снимаются после схватывания пены – примерно через сутки после приклеивания.

Фото 8. Установка распорок при креплении гипсокартонных листов на пену

В следующем видеоматериале можно оценить надежность такого метода:

https://youtube.com/watch?v=KzPoue55Bgw

Установка на саморезы

Обшивка стен гипсокартоном без каркаса с использованием саморезов имеет свои особенности

Первое, что важно учитывать – этот способ применим для стен с перепадами до 30 мм. Если крепление выполнять только на шурупы, то надежность стеновой конструкции будет низкой, так как между ГКЛ и основанием останется пустое пространство

По этой причине его рекомендуется дополнительно заполнить монтажной пеной.

Технология работ:

  • Гипсокартонный лист прикладывается к основанию по месту его установки.
  • Прямо через ГКЛ в стене сверлятся отверстия сверлом небольшого диаметра – количество креплений должно составлять 10-12 штук на изделие.
  • Лист убирается от стены, получившиеся отверстия расширяются сверлом большего диаметра, в которые забиваются дюбели из пластика.
  • На изнаночную сторону гипсокартона на расстоянии 120-150 мм от подготовленных отверстий с помощью двустороннего скотча фиксируются отрезки поролона. Они будут выступать в качестве пружинящей подкладки для выставления ГКЛ в строгом соответствии с горизонтальным и вертикальным уровнем.
  • Лист приставляется к стене и крепится саморезами через просверленные в нем отверстия в забитые в основание дюбеля.
  • Расположение отделочного материала регулируется путем подтягивания и отпускания саморезов.
  • Между фиксирующими элементами в ГКЛ просверливаются отверстия, которые будут соответствовать по диаметру пистолету для монтажной пены.
  • Через подготовленные отверстия в пространство между стеной и гипсокартонным листом задувается монтажная пена.

После затвердевания пены саморезы можно выкрутить, но лучше утопить в гипсокартон и впоследствии зашпаклевать места креплений.

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности

Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

  1. Высота комнаты, где будет монтироваться перегородка.
  2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
  3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.
  4. Состояние базовой стены.
  5. Необходимость сокрытия коммуникаций коробом в перегородке.
  6. Будет ли в перегородке дверь.
  7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.
  8. Температурный режим.
  9. Какие функции будет выполнять перегородка.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетовСхема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Популярные статьи  Топ-11 впечатляющих зданий мира

Виды перегородок с каркасом

Подобные представители – это установки с использованием профиля – металлического или деревянного, обшитые гипсокартонными листами. Они могут быть заполнены специальным материалом для придания модели шумоизоляции и утепления. Для этого используются ГКЛ различного качества:

  • обычные;
  • водостойкие;
  • огнестойкие.

Наиболее популярен гипсокартон толщиной 1,2 см. Следом за монтажом идёт финишная отделка любым выбранным способом: покраска, обои, плитка, облицовка кафелем и другое.

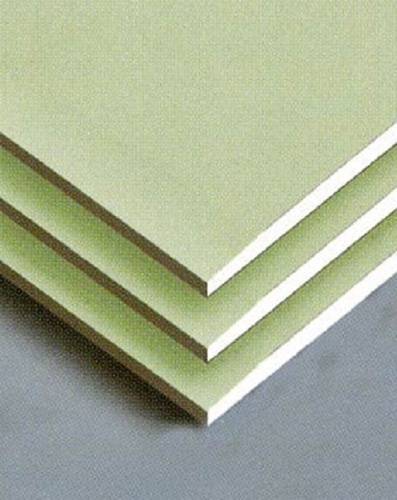

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетовПерегородка из влагостойкого гипсокартона

Основываясь на классификации немецкой компании Кнауф, которая производит качественные материалы, можно выделить следующие типы перегородок:

  • С 111 – вес 1м³ 28 кг, высота до 8 м – модель из одинарного каркаса с применением стального профиля и влагостойкого гипсокартона в один слой. Может иметь толщину от 7,5 см до 15 см. Заполняется минеральной ватой, используется как ограждение внутри помещения, где малая звукоизоляция и огнеупорность.Минимальная толщина перегородки обуславливается шириной профиля и ГКЛ.
  • С 112 имеет массу 1м³ до 53 кг, высоту до 9 м. Каркас из металлопрофиля в один слой, покрытие гипсокартонными листами двухслойное, наполненное минеральной ватой. Может добавлять к толщине ещё 2,5 см.Характеристики звукоизоляции более высокие, огнестойкость значительная. Используется в процессе перепланировки и при капстроительстве;
  • С 113 может иметь высоту до 9,5 м и массу 1м³ до 78 кг. Имеет возможность формировать толщину до 17, 5 см. Стальной каркас, обшитый водостойким гипсокартоном в 3 слоя и заполненный минеральной ватой, которая сохраняет тепло. Обладает отличной звукоизоляцией;
  • С 115.1 располагает высотой до 6, 5 м, массой 1м³ до 57 кг. Оснащена вдвое каркасом из металла и двумя слоями ГКЛ. Огнестойка, имеет отличные звукоизоляционные характеристики. Величина толщины перегородки обусловлена шириной профиля. Применяется во время ремонтных работ и в только что построенных помещениях;
  • С 115.2 имеет высоту до 9 м, вес 1м³ до 69 кг. Обладает двухслойным каркасом и обшивкой гипсокартоном вдвое. Каркас разделён пластом, в связи с этим происходит увеличение прочности перегородки. Внутри заполняется минватой, задерживает шумы, хорошо держит тепло. Располагает толщиной до 20 см;
  • С 116 может иметь высоту до 6, 5 м и массу 1м³ до 61 кг, толщину до 22 -25 см. Двойные каркасы и ГКЛ, в перегородку можно размещать предметы коммуникации, электропроводку. Великолепная огнестойкость и звукоизоляция;
  • С 118 обладает высотой до 9 м, массу 1 м³ 96 кг. Каркас одинарный, обшивка ГКЛ трёхслойная, между листами вставлены оцинкованные пластины в 0,5 мм. Конструкция очень прочна, может защитить от проникновения в жилище;
  • С 121 бывает высотой до 3,1 м, вес 1м³ составляет 32 кг. Здесь каркас деревянный с влажностью 12%, обшитый в один слой гипсокартоном. Толщина перегородки обуславливается шириной брусьев и ГКЛ, и может составлять 8,5 см;
  • С 122 имеет высоту до 3,1 м и массу 1м³ до 57 кг. Обладает в два слоя отделкой гипсокартоном, помещённом на деревянный каркас. Внутрь добавлено минеральное волокно, которое обеспечивает высокую звукоизоляцию и сохранение тепла. Толщина перегородки достигает до 10 см.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетовСхема одной из перегородок КНАУФ

Перегородка

Ну, а как выглядит расчет материалов перегородки из гипсокартона? Конструкция будет несколько сложнее предыдущих уже потому, что обшивается с двух сторон.

Конструкция

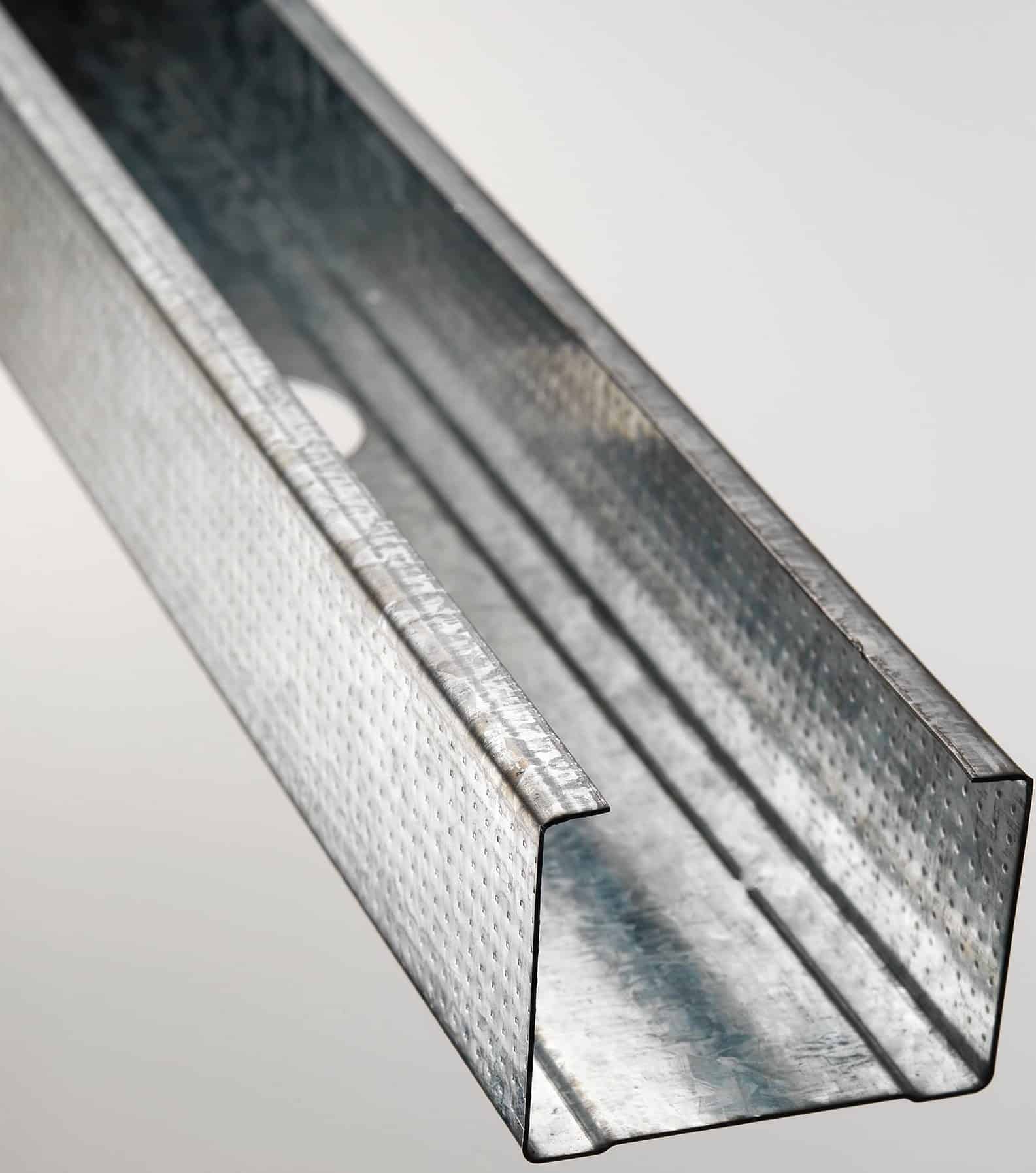

Основа — те же направляющие и стоечные элементы UW и CW. Разница лишь в том, что в большинстве случаев они берутся меньшей ширины — 50 миллиметров. Закладывать утеплитель во внутреннюю перегородку не нужно, а площадь жилого помещения хочется сэкономить.

  • Шаг стоечного профиля — и здесь те же 40 сантиметров.
  • Перегородка обшивается с обеих сторон гипсокартоном таким образом, чтобы стыки листов приходились только и исключительно на стойки.

Расчет комплектующих для гипсокартона несколько усложнится, если в перегородке есть несколько дверей, полок для цветов, световых окон или проемов другого назначения. Добавится несколько погонных метров стоек.

Сколько именно? Тут не поможет калькулятор для расчета — гипсокартон он рассчитает, а вот окантовку окон и дверей профилем придется вычислять вручную. Если хочется, чтобы закупка материалов была с минимальным запасом — ничего не поделаешь, придется рисовать эскиз.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

При большом количестве проемов для точного расчета каркаса нужно рисовать эскиз.

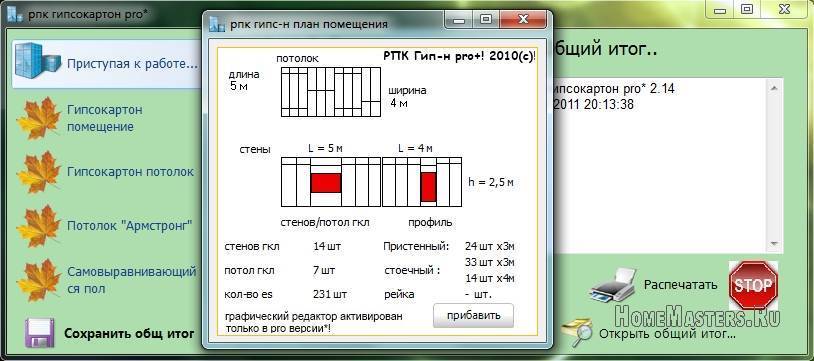

Калькулятор

Как выглядит расчет перегородки из гипсокартона с точки зрения инженеров Кнауф?

Для квадратного метра перегородки с двухсторонней обшивкой в один слой и звукоизоляцией нужно:

  • Лист толщиной 12,5 мм — 2,1 м2.
  • Профиль UW 50 мм (направляющий) — 0,7 м.
  • Профиль CW 50 мм (стоечный) — 2 м.
  • Саморез длиной 25 мм — 34 шт.
  • Армирующая лента — 2,2 м.
  • Дюбеля для крепления направляющих к полу и потолку — 1,5 шт.
  • Уплотнительная (демпферная) лента — 1,2 м.
  • Грунтовка проникающая для гипсокартона — 0,2 л.
  • Минераловатная плита толщиной 50 мм — 1 м2.
  • Финишная шпаклевка — 2,4 кг.

Кроме того, углы крайне рекомендуется укрепить угловым профилем. Однако его количество, сами понимаете, полностью зависит от общей длины проемов и с площадью перегородки не связано.

С использованием углового профиля связана одна тонкость. При его использовании волей-неволей шпаклевать поверхность перегородки придется — иначе около края будет видимое утолщение.

Расчет перегородки из гипсокартона: виды перегородок + примеры расчетов

Армирование укрепит углы; однако маскировать его придется толстым слоем финальной шпаклевки.

Можно ли избежать этой операции? Да, и довольно просто. Защитите углы гипсократонной пеергородки посаженным на жидкие гвозди или герметик пластиковым уголком.

До полного высыхания клеящего состава он фиксируется малярным скотчем. Понятно, что клеить уголок лучше до окраски стен.

Монтаж гипсокартона на потолок: правильный расчет

Чтобы узнать, сколько будет стоить подвесной потолок из гипсокартона, надо произвести расчет материалов для каркаса. Он обычно выполняется из деревянных или оцинкованных металлических профилей (их количество можно посчитать вместе с количество листов). Кроме того, для обработки гипсокартона вам понадобится:

  • грунтовочная смесь (рекомендуется на основе акрила, которая глубоко проникает в структуру картона);
  • шпаклевка;
  • армирующая лента;
  • малярный скотч;
  • наждачная бумага.

Из инструментов нужны:

  • валик;
  • шпатель;
  • кисть;
  • терка.

Монтаж начинается с акклиматизации материалов: листы должны не менее суток провести в помещении, где они будут установлены, иначе весь расчет гипсокартона для потолка может оказаться неверным из-за усыхания или разбухания материала. В ванных комнатах, даже если вы приобрели ГКЛВ, на листы необходимо нанести водоотталкивающее покрытие.

Затем гипсокартон крепится на каркас и покрывается грунтовкой. После высыхания можно приступать к шпаклевке, предварительно заклеив стыки армирующей лентой. Только после этого надо красить гипсокартон, потому что без обработки краска не будет держаться долго. Для покрытия можно использовать как глянцевую (для идеально ровных поверхностей), так и матовую краску (при наличии шероховатостей), а также можно нанести любые виды обоев.

Таким образом, чтобы произвести расчет материалов на потолок из гипсокартона, надо учесть:

  • разновидность листов;
  • удерживающие конструкции: каркас, профили, саморезы и пр.
  • то, чем вы будете покрывать потолок (краска или обои);
  • отделочные материалы и инструменты для их нанесения.

Итог

На этом все! Монтаж перегородки из гипсокартона закончен. Добавлю, в местах планируемой навески мебели и предметов интерьера в перегородке делаются поперечные вставки профилей с вложенными брусками.

Другие статьи раздела: Перегородки из гипсокартона

  • Высокие гипсокартонные перегородки
  • Как сделать дверной проем в перегородке из гипсокартона
  • Межкомнатная перегородка из гипсокартона с дверью
  • Монтаж перегородки из гипсокартона
  • Общие сведения о перегородках из гипсокартона
  • Перегородка из гипсокартона своими руками
  • Перегородка из двух слоев гипсокартона: технология обшивки 2 слоев ГКЛ
  • Правила монтажа перегородок из гипсокартона
  • Профиль для перегородок из гипсокартона
  • Расчет перегородки из гипсокартона
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
