На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Содержание

Как разобрать циркуляционный насос отопления своими руками

Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.

p, blockquote 25,0,0,0,0 —>

Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.

p, blockquote 26,0,0,0,0 —>

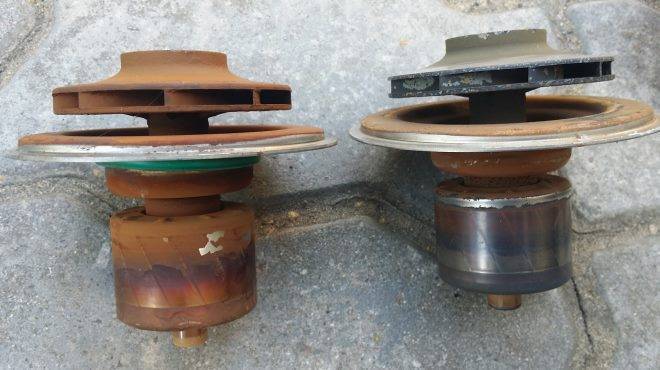

После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции

Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Признаки засорения отопительной системы

Полностью исключить засорение домовой отопительной системы практически невозможно. Даже залив в трубы и теплообменник идеально чистой воды нет гарантии, что внутри системы не образуется накипь и ржавчина, частицы которой постепенно слеживаются и образуют заторы.

Признаки засорения:

  • горячая подводка и еле теплые, а иногда и полностью холодные радиаторы;
  • низкая температура в квартире при работе СО в оптимальном режиме;
  • посторонние звуки во время циркуляции воды в системе;
  • рост расходов энергоносителя:
  • слишком долгий прогрев системы;
  • интенсивное загрязнение фильтра, которое можно обнаружить во время профилактических осмотров.

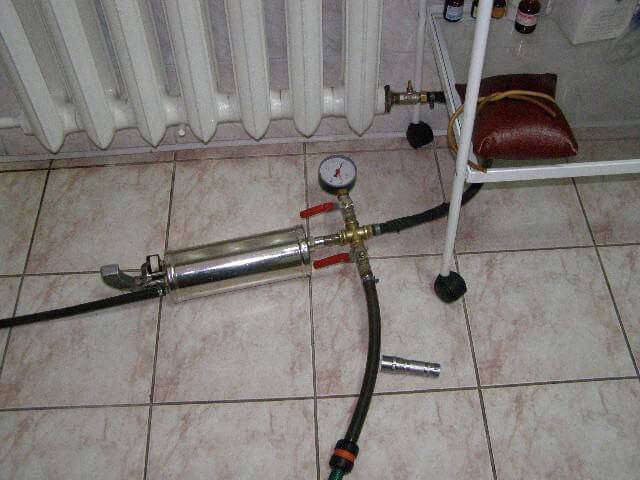

Цели промывки СО:

  • восстановление теплоотдачи нагревательных элементов;
  • ускорение циркуляции жидкости и скорости нагрева системы;

Монтаж и расчет уклона

Монтаж производится в определенной последовательности:

  1. При создании двухтрубной схемы отопления своими руками сначала происходит подключение газового котла, от которого вверх отводится основная магистраль, соединяемая с расширительным бачком. Последний устанавливается в самой высокой точке;
  2. После этого производятся работы по установке снизу бачка трубы, которая будет соединена с радиаторами. Ее высота составляет одну треть от расстояния до потолка.
  3. Далее происходит подключение радиаторов, от нижней части которых отводятся трубы для охлажденного теплоносителя. Затем трубы соединяются в общую магистраль. Чтобы это сделать, сначала нужно составить схему, в которой будет полностью отображена двухтрубная система.

Монтаж труб для холодной воды производится параллельно тем, по которым теплоноситель попадает в радиаторы. Установка однотрубной системы для частного дома своими руками отличается только схемой расположения радиаторов и труб.

Особенности монтажа

Байпасы (обходные участки трубы) устанавливаются для регулировки уровня нагрева радиатора, то есть при прохождении части теплоносителя по обходному пути теплоотдача радиатора уменьшается.

Однотрубная система типа «ленинградка» устанавливается во многих домах благодаря простоте выполняемых работ. Но она имеет и недостатки, к которым можно отнести отсутствие возможности контролировать температуру в помещении. Ее монтаж может производиться в доме с одним и двумя этажами. Двухтрубная система устанавливается в коттеджах со множеством комнат и является более эффективной.

Перед началом работы необходимо произвести гидравлический расчет.

Гидравлический расчет – это действия по определению оптимального диаметра трубопровода и расчету падения напора жидкости для обеспечения эффективной работы системы. В некоторых случаях расчет нужен для определения пропускной способности магистралей.

Благодаря учету особенностей работы системы можно определить:

  • Возможные потери давления;
  • Необходимый диаметр труб;
  • Количество радиаторов;
  • Необходимый уклон.

Расчет необходимо для составления схемы, по которой будет производиться монтаж котла и подключение других элементов.

Актуальные советы по комплектации и обслуживанию

Какую питающую установку вы бы не выбирали, помните, в первую очередь она должна быть безопасной и удобной в эксплуатации, исполненной из качественных материалов. Если система отопления небольшая, отдайте предпочтение устройству с максимально простой конструкцией. Центральный суппорт с подвижными деталями и внутренний компенсационный поршень обязательно должны быть исполнены из материалов с низким адгезионным коэффициентом: опасность образования в узле известковых образований нужно минимизировать. Не секрет, что именно они становятся главной причиной плохой работы устройства.

Обратите внимание, сменный ли у изделия картридж: это существенно облегчит и ускорит для вас процесс ревизии узла. Периодическое техническое обслуживание устройства подпитки поможет избежать сбоев в работе всей отопительной системы

Периодическое техническое обслуживание устройства подпитки поможет избежать сбоев в работе всей отопительной системы

Чтобы очистить или заменить весь картридж, действуйте таким образом:

  1. Заизолируйте установку.
  2. Открутите ручку управления расположенную внизу.
  3. Выкрутите до упора настроечный винт и снимите крышку.
  4. Удалите картридж плоскогубцами.
  5. После необходимых манипуляций соберите устройство заново.
Популярные статьи  Инфракрасная пленка для теплого пола: виды пленок, как работает, правила укладки

Остается лишь вновь настроить оборудование и продолжать наслаждаться бесперебойной работой системы отопления в своем доме!

(1 голос, среднее: 5 из 5)

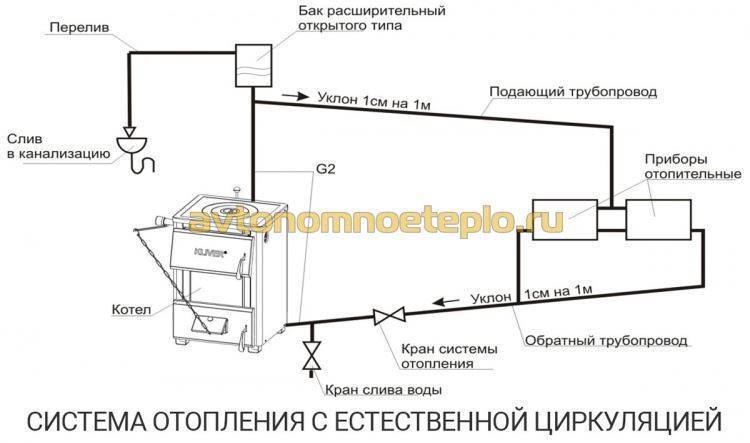

Принцип работы системы с естественной циркуляцией

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

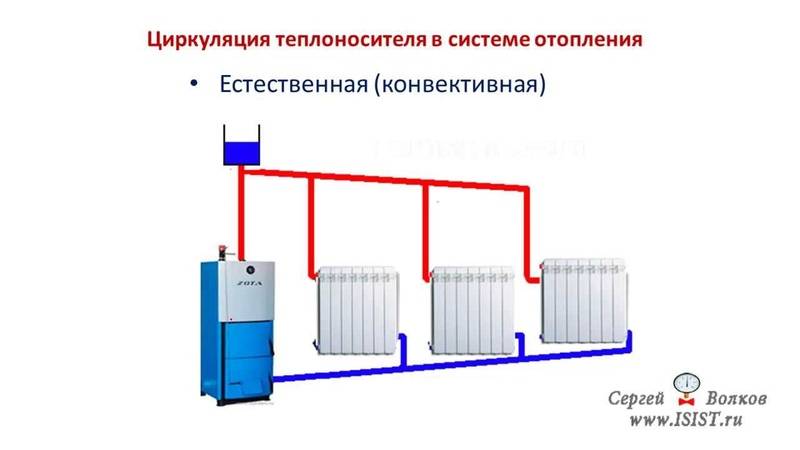

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

  • способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
  • места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
  • схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
  • расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

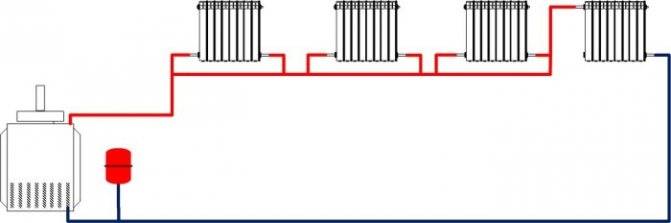

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

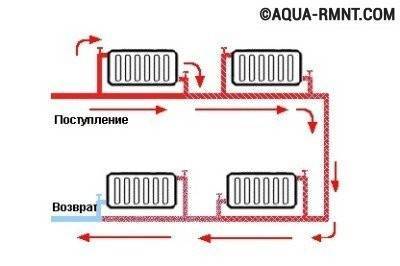

В однотрубной системе может быть два варианта движения теплоносителя: в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

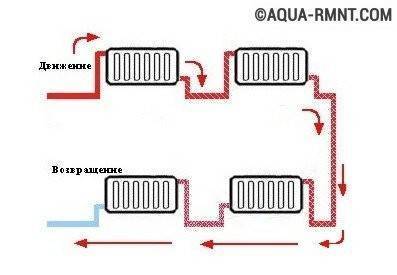

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

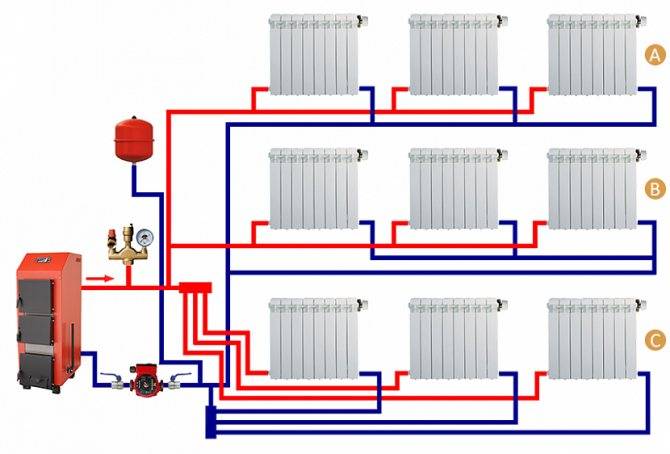

Как должна быть устроена двухтрубная система?

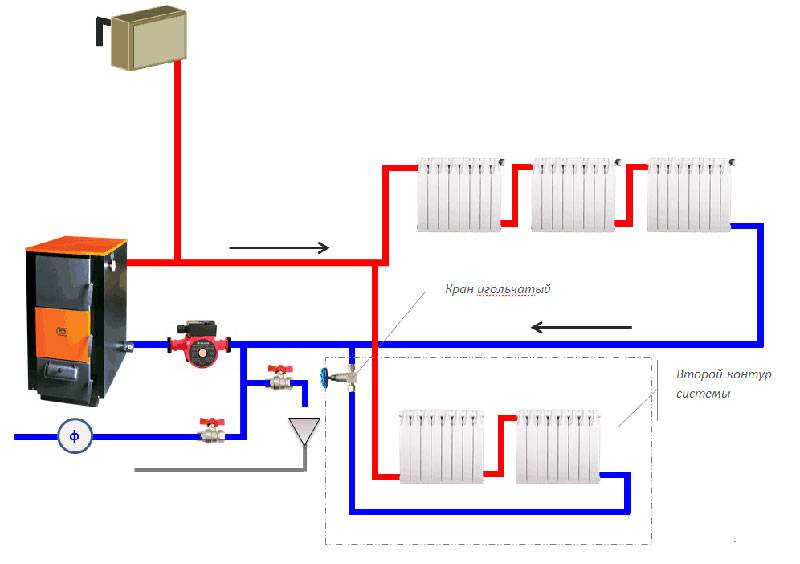

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.

В каких местах устанавливать ?

Клапан подпитки, равно как остальные технологические составляющие системы, должен устанавливаться лишь в строго отведенном для него месте. Рассмотрим основные требования, которые выдвигаются к установке данного устройства.

Нормы и рекомендации СНиП при монтаже отопительных систем

Ранее мы рассказывали о том каким нормам и рекомендациям СНиП следует придерживатся при монтаже отопительных систем, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

  • Все подпитывающие клапаны в обязательном порядке комплектуются манометрами!
  • Подпитка системы отопления, точнее, сам клапан, нужно оборудовать в том месте сети, где напор рабочей жидкости минимален. Если же говорить о системах закрытого типа, то в них таким местом является именно вход рядом с насосным оборудованием.
  • Во избежание попадания воды из сети в линию подпитки рекомендуется еще и дополнительно установить запорный кран.
  • Если устанавливается клапан с контролем механического типа, то обязателен монтаж и арматурной задвижки либо крана. Монтировать их нужно между линией, подающей холодную воду, и самим отопительным контуром.
  • В случае если насос циркуляции добьется давления, превышающего давление, созданное клапаном подпитки, необходимо также в обязательном порядке установить повышающий насос.
Популярные статьи  Как согнуть профильную трубу своими руками без специальных приспособлений

Для более детального ознакомления с процессом советуем посмотреть тематический видеоматериал.

Видео – Подпитка отопительной системы

Разновидности подпитки: механика и автоматика

Существует два способа управления подпитывающим устройством:

  • механический;
  • автоматический.

Способ управления №1 целесообразен там, где используются маленькие отопительные системы. В подобного рода магистралях все перепады давления рабочей жидкости регулируются посредством специальных мембранных баков. При этом намного проще возобновить потери теплоносителя путем ручного открытия крана на трубопроводе, подающем холодную воду. Этот способ предельно прост, но сопряжен с определенными неудобствами: для выполнения таких, казалось бы, простых манипуляций требуется опыт, кроме того, нужны соответствующие технические навыки и познания.

Обратите внимание! Если имеет место использование механического клапана, вам придется самому заниматься контролем внутрисистемного давления в сети замкнутого типа. А если объем рабочей жидкости чересчур увеличится, то это чревато аварийными ситуациями

А вот подпитка системы отопления посредством автоматики используется в больших магистралях со значительными ответвлениями. Иногда они комплектуются отопительными котлами, которые также становятся элементами их систем. Монтаж подобных клапанов не вызывает никаких трудностей, поскольку с ним вполне можно справиться своими руками. Хотя есть одно «но»: после установки автоматического клапана вся отопительная сеть станет энергозависимой

И на это обязательно следует обращать внимание при выборе того или иного типа подпитывающего узла

Более детально ознакомиться с техническими параметрами клапанов, а также их среднерыночной стоимостью, можно из приведенной ниже таблицы.

Таблица. Сравнительная характеристика популярных подпитывающих клапанов

Наименование Материал Тип Диаметр, см Предельная температура Диапазон регулировки Цена
Honeywell VF04 1/2 E Латунь Механика 1,5 70 градусов До 6 бар 2600 рублей
ІСМА 1/2 Латунь Механика 1,5 90 градусов До 4 бар 1350 рублей
Meibes Fuelly 1/2 Латунь Автоматика 1,5 0,43 бар 1710 рублей
Tiemme 1 Латунь + пластмасса Автоматика 3 До 1,5 бар 3680 рублей
Caleffi 1/2 Латунь + пластмасса Автоматика 1,5 65 градусов До 4 бар 3520 рублей
Watts Alimat Alomd 1/2 Латунь + пластмасса Автоматика 1,5 До 4 бар 3750 рублей

Это интересно: Теплоаккумулятор для котлов отопления — устройство, виды, правила монтажа

Правила эксплуатации и технического обслуживания

Чтобы не сталкиваться с ситуациями, при которых циркуляционный насос, установленный в системе отопления, будет требовать ремонта, необходимо строго соблюдать правила эксплуатации такого оборудования, которые заключаются в следующем.

Если в трубопроводе отсутствует вода, запускать циркуляционный насос нельзя. Величина формируемого напора воды должна находиться в пределах характеристик, указанных в техническом паспорте циркуляционного насоса

Если устройство будет выдавать пониженный или, наоборот, повышенный напор воды, это может привести к его быстрому износу и, соответственно, выходу из строя. В течение периода, в который система отопления не используется, насос необходимо включать на циркуляцию хотя бы раз в месяц на четверть часа, что позволит предотвратить окисление и блокирование его движущихся деталей

Очень важно следить за тем, чтобы температура воды в системе отопления не была больше 65°. В воде, нагретой до более высокой температуры, начинает активно выпадать осадок, который, взаимодействуя с движущимися деталями гидромашины, способствует их активному износу и, соответственно, выходу из строя всего устройства

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Периодическая проверка циркуляционного насоса значительно снизит вероятность выхода его из строя в отопительный сезон

Проверка циркуляционного насоса на предмет корректности работы включает в себя такие действия, как:

  1. включение гидромашины на рабочий режим и проверка уровня создаваемых ею шумов и вибраций;
  2. проверка напора (уровня давления) теплоносителя, создаваемого в нагнетательном патрубке (как уже говорилось выше, напор жидкости должен находиться в пределах значений, приведенных в техническом паспорте);
  3. контроль степени нагрева двигателя, которая не должна быть слишком высокой;
  4. проверка наличия смазки на резьбовых соединительных элементах насоса и ее нанесение, если она отсутствует;
  5. проверка наличия и правильности заземления корпуса гидромашины;
  6. проверка наличия протечек как на корпусе насоса, так и в местах, где он соединяется с трубопроводом (если течи в таких местах присутствуют, необходимо подтянуть резьбовые соединения и проверить целостность установленных прокладок);
  7. осмотр клеммной коробки и проверка фиксации в ней провода (кроме того, необходимо проверить, не попадает ли в клеммную коробку влага, что недопустимо).

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Основной причиной быстрого износа подшипников трения в насосах считается повышенная загрязненность теплоносителя

Простые, но полезные советы

Несколько полезных советов тем, кто самостоятельно делает прокладку теплоснабжения квартиры:

  1. Чтобы легко протащить полиэтиленовую трубу через гофрированную оболочку, аккуратно снимите фаску на конце, она свободно вставится, даже когда гофра имеет изгибы.
  2. Чтобы гофра не соскользнула с гильзы при монтаже, заделке штрабы раствором, примотайте её скотчем.
  3. Учитывайте план квартиры, отопление будет обогревать пол по местам прокладки. Монтируйте по проходам.
  4. Крепите радиатор сверху, снизу для жесткости, полноценной циркуляции.
  5. Обязательно на каждом протяженном коллекторе делайте петлю самокомпенсации.
  6. Устанавливайте конвертеры, они дороже, но гораздо эффективнее.

Важно! Для монтажа полимера линейки PE-X потребуется специальный гидравлический инструмент. Набор можно взять в аренду или купить от 16500 рублей

Ошибки в проектировании системы отопления

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Разработке проекта отопительной системы необходимо уделить должное внимание, чтобы в дальнейшем проблемы отопления частного дома не отравляли повседневную жизнь. Попытки сэкономить на грамотном проектировании оборачиваются неприятностями

Например, при запуске полностью смонтированной системы вдруг обнаруживаются проблемы с радиаторами отопления, часть из которых не нагревается. Значит, система была изначально спроектирована неправильно и придется ее переделывать.

Проектирование можно доверить только специалистам, которые примут во внимание множество факторов. Среди них: планировка дома, объем отапливаемых помещений, степень теплопотерь и т.д

Важно также запланировать необходимый уклон горизонтальных участков трубопроводов. Также и основные технические параметры требующегося оборудования можно определить только на основании теплотехнических расчетов

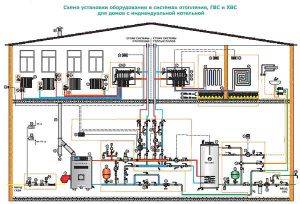

Схемы отопительных систем

Схема системы отопления зависит от нескольких критериев:

  • метода соединения батарей с подающими стояками. Бывают однотрубная и двухтрубная системы;
  • места прокладки линии, которая подаёт горячую воду. Выбирать необходимо между верхней и нижней разводкой;
  • схемы прокладывания линии: система тупиковая или попутное передвижение воды в трассах;
  • стояки могут располагаться горизонтально или вертикально.

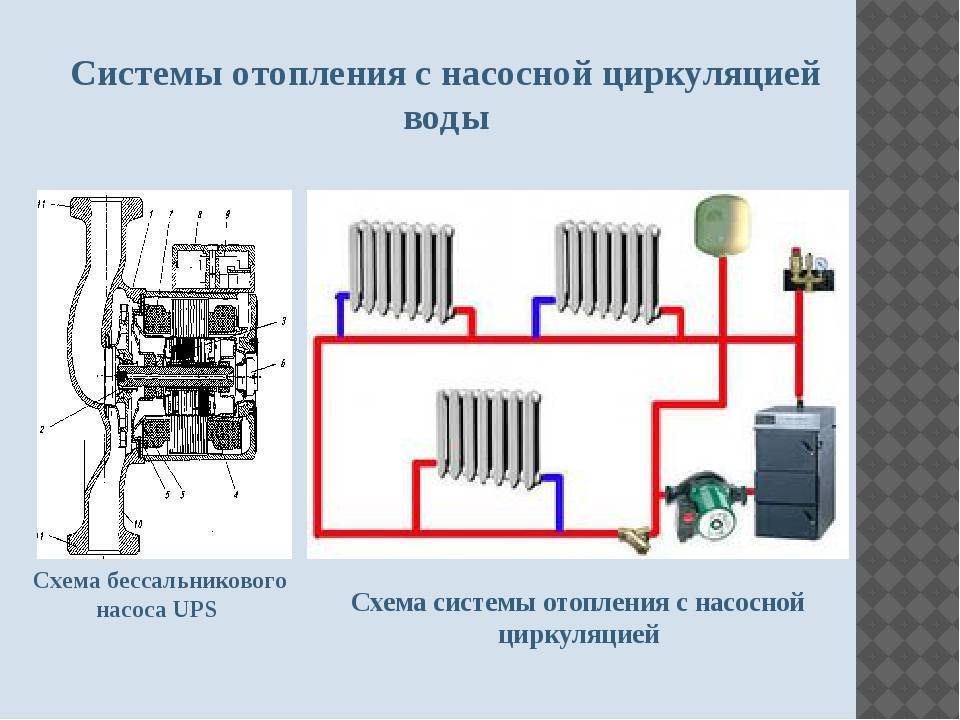

В чём отличие принудительной и естественной циркуляции?

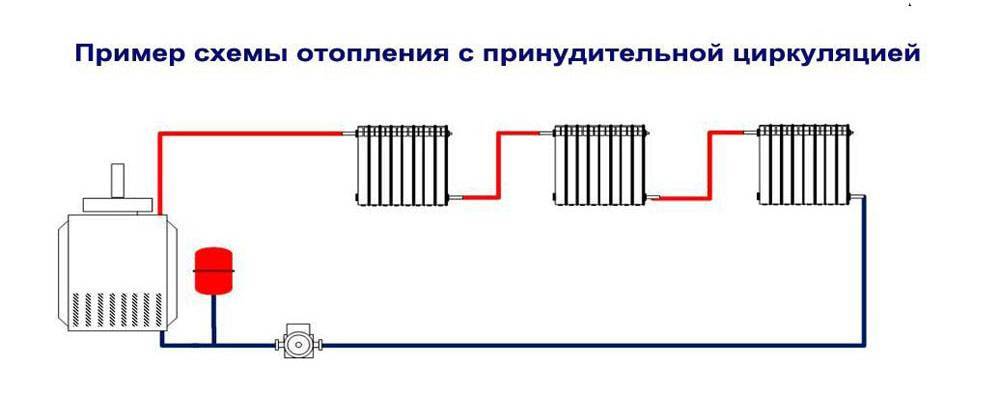

Принудительное передвижение теплоносителя подразумевает циркуляцию жидкости по магистрали благодаря рабочему усилию насоса. Естественная система не нуждается в использовании, какого-либо оборудования, тут теплоноситель движется за счёт разницы веса горячей и уже охлаждённой жидкости.

Однотрубная схема: как регулировать температуру?

Для обеспечения одинаковой температуры в комнатах на разных этажах, поверхность приборов для нагрева на нижнем этаже должна быть немного больше, чем на верхних этажах. В нижние радиаторы поступает горячая и охлаждённая в верхних нагревательных приборах жидкость.

В системе однотрубной может быть две версии движения жидкости: в первом случае часть идёт в батарею, другая часть – дальше по стояку к нижним радиаторам.

Во втором случае весь теплоноситель проходит через каждый прибор начиная с верхних. Особенность такой разводки заключается в том, что батареи на нижних этажах получают только охлаждённый теплоноситель.

Популярные статьи  Рейтинг сплит-систем Royal Clima: технические характеристики, отзывы + советы покупателям

И если в первом варианте регулировать температуру в комнатах можно при помощи кранов, то во втором их использовать нельзя, поскольку это приведёт к снижению подачи теплоносителя ко всем последующим батареям. К тому же полное перекрытие крана приведёт к остановке циркуляции жидкости в системе.

При установке однотрубной системы лучше выбрать разводку, которая даёт возможность регулировать подачу воды к каждой батарее. Это позволит настраивать температуру в отдельных комнатах и сделает систему отопления более гибкой, а, значит, и эффективной.

Поскольку однотрубная система может быть только верхней, её установка возможна только в сооружениях с чердаком. Как раз там должен располагаться подающий трубопровод. Основной недостаток состоит в том, что отопление, возможно, запустить сразу только по всему дому. Главные преимущества системы заключаются в простоте монтажа и меньшей стоимости.

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

3 Ошибочное проектирование

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Нельзя экономить на качественном проекте. В противном случае при запуске оборудования могут остаться неподключенными несколько батарей или вода будет вытекать из трубопроводов. Тогда придётся отключать всю систему и конструировать её заново, снова проводя расчёты и создавая чертежи и схемы.

Специалисты, которым стоит доверить эту кропотливую и тяжёлую работу, учитывают все факторы, влияющие на нормальное функционирование и надёжность отопительных агрегатов. Обязательно планируют уклон вертикальных и горизонтальных участков трубопровода. Технические параметры самого оборудования можно узнать из прилагающихся к нему документов. Оптимальная производительность котла должна составлять не менее 1 кВт на каждые 10 квадратных метров площади помещения с потолками высотой в 3 м.

Как правильно заполнить систему отопления закрытого типа сверху

Если нет электрического насоса, то заполнение системы, имеющей перепад высот нижней и верхней точек от 10 м, посредством ручного насоса является процедурой довольно утомительной. В этом случае закрытая система может заполняться через верхнюю точку (например, штуцер присоединения автоматического воздухоотводчика) самотеком с открытым сливным краном в нижней точке до начала вытекания из него воды. Сливной кран перекрывается, и мы имеем в нижней точке системы статическое давление, равное давлению в столбе жидкости до верхней точки (при 10 м давление будет 1 атм).

Теперь нужно повысить давление до расчетного уровня не выше 1,5 атм. К любому штуцеру системы подсоединяем через шаровый кран обычный поливочный шланг порядка 1,5 метра длинной. Придумываем на него легкосъемный переходник к шлангу обычного автомобильного насоса с манометром. Заливаем выпрямленный вертикально шланг водой, присоединяем через переходник насос и воздухом закачиваем воду из шланга в систему. Перекрываем шаровый кран. Достаточно 3-5 повторений процесса для повышения исходного статического давления в любой точке системы на 0,5 атм. Следует избегать накачивания внутрь нее воздуха.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

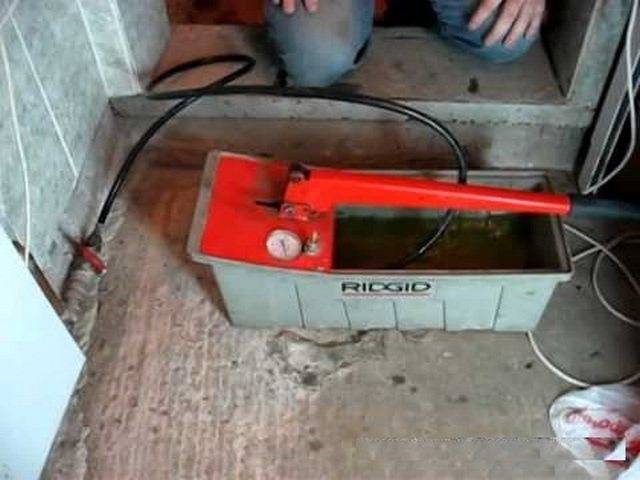

Закачка антифриза ручным насосом.

Гравитационная циркуляция

В системах, где теплоноситель циркулирует естественным образом, нет механизмов, способствующих перемещению жидкости. Процесс осуществляется благодаря расширению нагретого теплоносителя. Чтобы схема такого типа эффективно работала, устанавливают разгонный стояк высотой 3,5 метра и более.

Магистраль в системе отопления с естественной циркуляцией жидкости имеет некоторые ограничения по длине, в частности она не должна превышать 30 метров. Следовательно, такое теплоснабжение может использоваться в небольших строениях, оптимальным вариантом в этом случае считаются дома, площадь которых  не превышает 60 м2. Высота дома и количество этажей также имеют большое значение при монтаже разгонного стояка. Следует учитывать еще один фактор, в системе отопления естественного циркуляционного типа теплоноситель должен нагреваться до определенной температуры, при низкотемпературном режиме необходимое давление не создается.

Схема с гравитационным движением жидкости имеет определенные возможности:

  • Сочетание с системами теплого пола. В этом случае на водяном контуре, ведущем к нагревательным элементам, устанавливают циркуляционный насос. В остальном функционирование осуществляется в обычном режиме, не прекращаясь даже при отсутствии электроснабжения.
  • Работа с бойлером. Установка прибора осуществляется в верхней части системы, но на более низком уровне, чем расположен расширительный бак. В некоторых случаях на бойлер устанавливают насос, чтобы он работал в бесперебойном режиме. Однако стоит понимать, что в такой ситуации система становится принудительной, что делает необходимым монтаж обратного клапана для предотвращения рециркуляции жидкости.

Наполнение отопительной системы теплоносителем

Ранее было рекомендовано, как проверить систему отопления в частном доме – в том числе говорилось о визуальном осмотре всех ее узлов. При обнаружении неисправностей, выполняют замену отдельных элементов. Затем приступают к процессу заполнения стояков теплоносителем.

Если радиаторы не наполнены водой, на их стенках появляется небольшой ржавый налет. Поэтому, прежде, чем заполнить систему теплоснабжения, специалисты рекомендуют произвести ее очистку. В случае наличия в трубах остатков жидкости, их следует удалить. Для этого используют специальный патрубок, находящийся в самом низком месте системы обогрева, там же должен располагаться подпиточный узел.

Потом можно приступать к решению задачи, как запустить отопление правильно. Для закрытых систем с принудительной циркуляцией жидкости задействуют гидродинамическую промывку. Чтобы ее выполнить, нужно приобрести или арендовать особый насос с фильтрацией и камерой, предназначенной для очищающего средства.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Промывку делают в определенной последовательности:

  • патрубки насоса подключают к системе;
  • запускают и визуально контролируют степень загрязнения воды, которая прошла по трубопроводу полный цикл;
  • при необходимости меняют жидкость на новую;
  • промывочные процедуры выполняют несколько раз, пока вода не станет чистой.

Далее делают опрессовку. Прежде, чем запустить отопительный радиатор, тщательно проверяют состояние его соединения с трубами. Специалисты советуют менять прокладки и держать под контролем целостность муфт.

Когда требуется запустить систему закрытого типа, в трубопровод нагнетают повышенный объем теплоносителя или воздуха и таким образом проверяют надежность состыковки элементов и узлов конструкции. При этом величина давления должна превышать номинальный показатель в 1,2 раза.

На что нужно смотреть в первую очередь, когда циркуляция в отоплении ослабевает — проверенный способ

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
