Характеристики некоторых моделей

Компания Aereco знаменита своими гигромеханическими приточными устройствами. Это не только оконные, но и стеновые клапаны и вытяжные вентиляторы для многоэтажных зданий. Также они выпускают и механическое приточное оконное устройства такой модели (в скобках производительность в м3/ч при разнице давлений 10 Па):

EMF (35);

Модельный ряд влагозависимых клапанов существенно выше (производительность дана при максимальном открытии и закрытии устройства):

  • ЕММ 5-35 (5–35);
  • ЕММ 11-35 (11–35);
  • EHA2 11-35 (11–35);
  • EHA2 17-35 (17–35);
  • EHA2 5-35 (5–35).

Второй популярный производитель – Air-Box, который выпускает такие модели:

  • Comfort (42);
  • Comfort S (41);
  • Сандарт (4,8).

Компания “Вентс” выпускает модель ПО 400, производительностью 25 м3/ч.

Проветривание пластиковых окон климатическим клапаном Helios возможно с применением таких моделей (в скобках также производительность при 10 Па):

  • ALEF(S) 35 (25);
  • ALEF(S) 45 (35);
  • ALEF(S) HYGRO (до 35).

Почему значения производительности указаны при разнице давлений в 10 Паскалей? Как тут уже говорилось раньше, оконный клапан – пассивная система и производительность зависит не только от его характеристик, но и от состояние вытяжной системы. Чем лучше работает вытяжка, тем больше она создает разницу давления в комнате. Тем больший объем воздуха втягивается из улицы через оконный проветриватель. Значение в 10 Па выбрано из-за того, что оно чаще всего достигается в жилых домах при грамотно устроенной и работающей вытяжной вентиляции.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

Имейте в виду, что многие производители указывают максимальную производительность своих устройств, которое недостижимо в эксплуатационных условиях

Также важно знать, что приточно-вытяжной клапан для пластиковых окон не существует, так как размеры и особенности этого устройства не позволяют создать в нем каналы как для подачи, так и для забора воздуха. Для этих целей используют механическую систему вентиляции или некоторые виды стеновых проветривателей

При выборе часто возникает вопрос о том, какой приточный клапан лучше оконный или стеновой? В большинстве случаев стеновые клапаны позволяют подавать большее количество воздуха, лучше регулируется. Также существуют в приточно-вытяжные модели таких устройств. Основной плюс оконных проветривателей – их компактные размеры и простота установки.

В видео описываются особенности клапанов Air-Box:

https://youtube.com/watch?v=EwYaG6p2O5o

Все известные разновидности

Клапан вентиляции для пластиковых окон — это лишь на первый взгляд простое устройство. Он подразделяется на несколько разновидностей, которые имеют существенные конструктивные отличия. Их следует знать, чтобы подобрать оптимальный вариант.

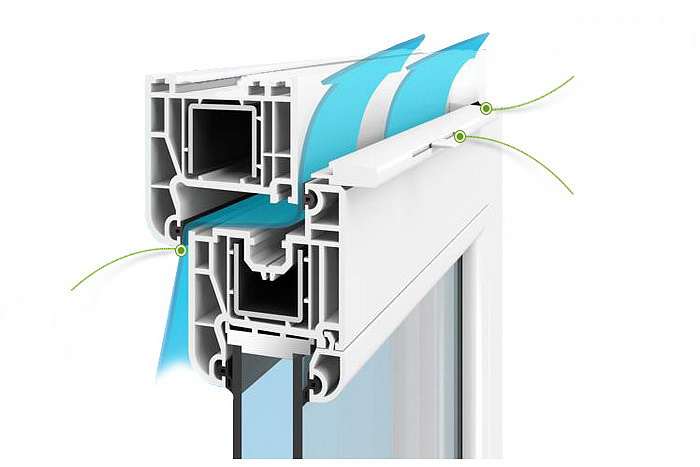

Фальцевые

Это самый простой, а главное дешевый вариант. С их помощью уличный воздух поступает в помещение через небольшие вырезы. Главные достоинства этой технологии заключаются в следующем:

  • Низкая стоимость.
  • Нет необходимости демонтировать установленные ПВХ окна.
  • Гарантирует сохранение звукоизоляционных свойств стеклопакета.
  • Высокая скорость и простота монтажа.
  • Возможность автоматизации.

Среди всех достоинств затесался один, но очень важный минус — слабая пропускная способность. Из-за этого фальцевая вентиляция при закрытых окнах имеет слабую эффективность.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

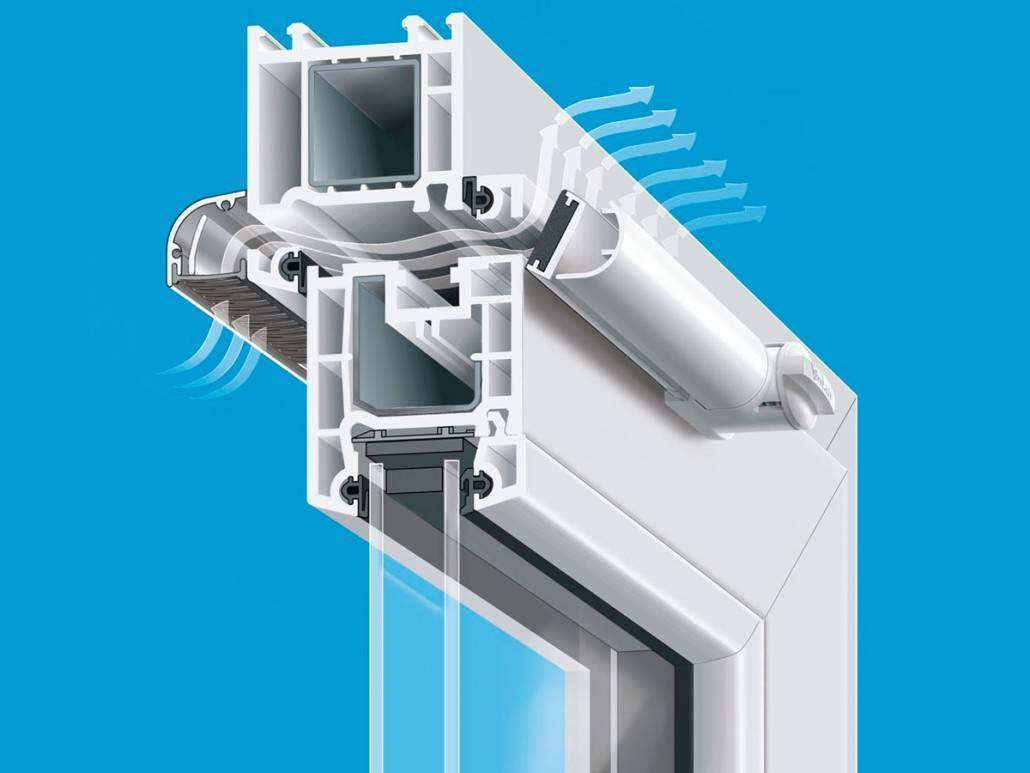

Щелевые

Свежий воздух в помещение поступает благодаря специальным каналам. Обычно они имеют размер в диапазоне 160-400 на 10-16 мм. Как правило, такой клапан оснащен двумя блоками — впускной и регулирующий. На более продвинутых моделях он один (универсальный). Плюсы технологии:

  • Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается благодаря наличию регулирующего блока.
  • Высокая (в нашем случае средняя) пропуская способность.
  • Можно использовать без демонтажа стеклопакета.

Серьезный минус в данном случае можно найти лишь один — относительно сложный монтаж. Однако некоторые модели лишены даже такого недостатка (об этом позже). Поэтому эта категория наиболее популярная сейчас.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

Накладные

В жилых помещениях такие конструкции практически не применяются. Это связано с их серьезными недостатками:

  • Серьезно снижается теплоизоляционные свойства окон.
  • Звукоизоляция сводится практически к нулю.
  • Установить такой клапан приточной вентиляции можно только до монтажа стеклопакета. В частности, необходимо корректировать размер проема.

Однако эта технология нашла широкое применение в производственной сфере. Главная причина этого — высочайшая пропускная способность.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

Разновидности приточных клапанов и их особенности

По принципу действия различают:

  • ручные;
  • автоматические.

Первый из вариантов имеет простую конструкцию. Оконный приточный клапан микропроветривания оснащён поворотной заслонкой, которую нужно самостоятельно регулировать. В этом заключается недостаток этого устройства, т. к. сложно обеспечить необходимую интенсивность воздухообмена, если количество человек в комнате постоянно меняется. Вытяжную щель при желании можно полностью закрыть.

Эта разновидность часто устанавливается на окна ПВХ в помещениях, где общая вентиляционная система недостаточно эффективна в любое время года. Причины могут быть разные: засор воздушных каналов, малая площадь сечения, ошибки при монтаже вентиляции, неправильное расположение отверстий и пр. В каждом из случаев проблема слабой циркуляции решается с помощью ручного клапана. Он может быть постоянно открыт.

Автоматический оконный клапан приточный оснащён датчиком, определяющим уровень влажности в комнате. Если значение этого параметра отличается от заданного в большую или меньшую сторону, то устройство, соответственно, включается для проветривания или закрывает вентиляционные отверстия. Недостатком такого исполнения клапана является высокая стоимость. Кроме того, подобные приборы не всегда можно полностью заблокировать на проветривание. Принцип установки на окно устройств обоих видов похож.

Выделяют ещё одну разновидность — ручка с клапаном. Этот узел устанавливается вместо стандартной ручки на окне. Часто подобные устройства дополнительно оснащаются фильтром, благодаря чему в квартиру проникает меньше пыли. При выборе клапана учитывают некоторые их особенности:

  1. Пропускная способность или производительность. Чем выше значение этого параметра, тем сильнее будет циркуляция воздуха в комнате. Этот показатель всегда привязывается к перепаду давлений. При увеличении разницы между значениями этого параметра снаружи и внутри помещения усиливается разрежение воздуха, что влечёт за собой повышение тяги. В результате менее производительное устройство может функционировать наравне с более производительным аналогом.
  2. Уровень шума. Необходимо проследить, чтобы после монтажа клапана звукоизоляционные свойства окна сохранились, т. к. ПВХ-конструкции хорошо подавляют шум. Среднее значение звукоизоляции составляет 35 дБ.
  3. Наличие теплоразрыва. Рекомендуется рассматривать клапаны с пластиковой вставкой внутри. Она выполняет функцию теплового разрыва. В результате зимой выходящий на улицу тёплый воздух, содержащий влагу, не будет способствовать обледенению клапана.
Популярные статьи  Финские деревянные окна со стеклопакетами: пошаговая инструкция по изготовлению

Накладные

Устанавливаются между рамой и створкой. Подобные конструкции всегда на виду, для сравнения щелевые и фальцевые аналоги почти незаметны при взгляде на окно. Накладные устройства способствуют ухудшению тепло- и звукоизоляционных свойств оконного блока. Это обусловлено необходимостью удаления существенной части уплотнителя, т. к. подобные клапаны характеризуются большой длиной.

Для установки устройства на окно требуется произвести демонтаж створки. Её необходимо подгонять под конструкцию клапана. С этой же целью модифицируют оконную раму. Единственным преимуществом устройства является высокая производительность — 100 м³/ч. Однако из-за нарушения звукоизоляционных свойств рекомендуется устанавливать подобные приборы в производственных помещениях, складах.

Фальцевые

Это наиболее простой вариант. Устройство этого вида стоит дешевле аналогов. Чтобы его установить, не придётся производить демонтаж окна. Ещё одним преимуществом является неприметное расположение. Заметить такой клапан невооружённым взглядом вряд ли удастся. Однако фальцевый проём способствует снижению звукоизоляционных свойств оконного блока, хоть и в меньшей мере, чем накладной.

Кроме того, он характеризуется низким уровнем эффективности по сравнению с аналогами (5 м³/ч). Придётся дополнительно проветривать комнату. Можно установить несколько таких клапанов в помещении, что поспособствует снижению тепло- и звукоизоляционных свойств окна.

Щелевые

Часто содержит 2 блока (наружный и внутренний). Такие устройства представлены разными видами: автоматические, ручного управления. Клапан может иметь цельную конструкцию или два отдельных блока (наружный и внутренний). Длина отверстия варьируется в пределах 170–400 мм, ширина: от 12 до 16 мм. Для установки щелевого клапана нет необходимости в демонтаже оконного блока. Преимуществом этого вида устройства является довольно высокая пропускная способность (20 м³/ч).

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

  1. Снимаем вентиляционную решетку.
  2. На тонком картоне делаем ее выкройку и вырезаем.
  3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
  4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
  5. На скотч прикрепляем эти створки к картонной раме по бокам.
  6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
  7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

  1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
  2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
  3. За счет фильтра защищают помещение от пыли.
  4. Шумоизоляционные параметры недостаточно эффективны.
  5. Хорошая пропускная способность (до 100 куб.м/ч).
  6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

  1. В центре. Воздух будет поступать по всем направлениям.
  2. Вниз. Поступление масс возможно только в нижнем направлении.
  3. Вверх. Приточный воздух всасывается только вверху.
  4. Закрыто. Воздушные потоки в помещение не поступают.

Инструкция по установке вентклапана в окно

Современные приточные клапаны имеют весьма практичную форму и просты в установке.

Разработчики придали им современный дизайн, что в совокупности с небольшим размером конструкции позволяет прекрасно вписаться в пластиковое окно, не нарушая общий дизайн.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

Главный плюс вентиляционного клапана – круглосуточное обеспечение притока воздуха в помещение без необходимости открывания окон.

Различают два вида клапанов:

  • с ручным управлением;
  • с автоматическим управлением.

Разница заключается в наличии датчиков в автоматических клапанах. Они самостоятельно регулируют объем приточного воздуха, поступающего в помещение, в зависимости от показаний влажности воздуха, процента углекислого газа в помещении. Клапан вентиляции самостоятельно открывает створки больше или меньше, запуская в помещение необходимое количество свежего воздуха. Также в клапанах с автоматическим управлением предусмотрено ручное регулирование.

Главными преимуществами вентиляционного оконного клапана считаются:

  • отсутствие шума при больших объемах поступления воздуха, его наличие не влияет на шумоизоляцию окна;
  • фильтрация поступающего в помещение воздуха;
  • возможность регулировки объема приточного воздуха;
  • распределение воздуха по помещению происходит в вертикальной плоскости;
  • возможность установки на оконные профили любых видов;
  • легкость монтажа вентиляции в пластиковое окно своими руками.

Установка клапана в окно требует минимальных навыков в строительстве и небольшого количества рабочих инструментов. Состоит она из пяти этапов.

Далее рассмотрим пошаговый процесс монтажа клапана в окно.

Этап #1 — подготовка инструментов и материалов

Первый этап включает в себя подготовку необходимых инструментов и материалов к работе и определение места, где будет установлен клапан.

Популярные статьи  Газовые котлы наружного размещения: нормативы и требования к размещению уличного оборудования

При подготовке необходимо подобрать следующие инструменты: канцелярский нож, отвертка либо шуруповерт, двусторонний скотч, линейка.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

А теперь поговорим о материалах, которые необходимы для изготовления и монтажа приточного клапана.

Для этого потребуются:

  • пластиковая гарнитура, которая будет играть роль клапана (либо приобретенный клапан, цена которого в районе 1000 рублей);
  • три отрезка уплотнителя разной длины (один по длине клапана);
  • саморезы;
  • три заглушки для крепления клапана.

После того, как подготовлены материалы и инструменты, предстоит определить место установки вентиляционного клапана. Так, клапан должен размещаться в верхней части створки и примерно посередине. С помощью линейки производится разметка дальнейшего расположения клапана.

Стоит отметить, что выбирая место размещения клапана нужно стараться не зацепить при установке фурнитуру окна.

Также на этом этапе нужно подготовить пластиковое окно к монтажу. Для чего аккуратно удалить резиновый уплотнитель. Для чего при помощи канцелярского ножа делаются аккуратные надрезы и дальнейшая выемка слоя уплотнителя.

Этап #2 — крепление клапана на дюбели

Второй этап начинается с установки в пазы, где находился резиновый уплотнитель, крепежных дюбелей. Это необходимо для дальнейшего крепления клапана в створке окна.

Два крепежных дюбеля устанавливаются по краям, а третий – в центре между первыми двумя.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

Далее производится непосредственная установка клапана. Чтобы его зафиксировать предварительно наносится двусторонний скотч, после чего клапан устанавливается на окно в нужном положении.

После этого к профилю окна клапан закрепляется при помощи саморезов. Они вкручиваются в уже установленные дюбеля.

Этап #3 — монтаж уплотнителя

На этом этапе необходимо взамен извлеченного уплотнителя вставить подготовленные или идущие в комплекте вентиляционного клапана два уплотнителя.

Функционирование клапана обеспечивает приток воздуха. Для этого стандартный уплотнитель пластикового окна нужно заменить на уплотнитель из комплекта. Его длина 35 см, поэтому необходимо будет удалить такой же отрезок уплотнителя с окна. Удаление производится на раме, находящейся напротив установленного клапана.

На этом процесс установки клапана в пластиковое окно можно считать оконченным. Осталось только выполнить его регулировку.

Этап #4 — настройка и регулировка клапана

После монтажа необходимо отрегулировать объем поступающего в помещение воздуха при помощи специального движка, предусмотренного в конструкции клапана. Уровень мощности увеличивается от крайнего левого положения к крайнему правому.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана

Стоит отметить, что нахождение регулятора подачи воздуха (движка) в крайнем левом положении должно быть лишь при проведении регламентных работ.

Такое положение клапана не допускается при ежедневном использовании. Также в этом положении нельзя закрывать.

Пример установки клапана без фрезеровки

Монтаж приточной вентиляции без перфорации створки занимает немного времени и не требует особых навыков.

Из инструментов понадобятся:

  • канцелярский нож;
  • шуруповерт или отвертка;
  • линейка.

Необходимые составляющие клапана поставляются в комплекте с «приточником».

Стандартный набор включает:

  • клапан;
  • один длинный и два коротких уплотнителя;
  • заглушки для фиксации устройства;
  • саморезы.

Для начала надо определить место размещения клапана и отметить его карандашом. Оптимально – установить прибор по центру створки.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана
Если створка слишком узкая, то «приточник» надо сместить немного в сторону, чтоб клапан не перекрыл оконную фурнитуру

В отмеченных точках острым ножом сделать надрезы и вынуть уплотнитель из паза.

Для установки клапана в открытый паз разместить крепежные дюбеля – один посередине и два по краям. Снять защитную пленку с клеевой ленты и прикрепить прибор в нужном положении.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана
Клапан крепится к профилю саморезами, которые вкручиваются в установленные дюбели через отверстия «приточника». Вместо типового уплотнителя установить маленькие уплотнители из комплекта

На раме тоже потребуется заменить уплотнитель на более узкий, чтобы клапан смог пропускать поток воздуха. Внесенные изменения не повлияют на работоспособность створки.

Приточный клапан в пластиковое окно своими руками: порядок изготовления и этапы монтажа клапана
В завершении установки необходимо отрегулировать клапан, изменяя положение движка. Правое положение – наибольший приток воздуха, левое – закрытие щели

Если установка приточного устройства на пластиковое окно не привела к ожидаемым результатам, вентиляция в квартире требует серьезной модернизации. Рекомендуем ознакомиться со способами регулярного обеспечения квартиры свежим воздухом.

Рейтинг лучших приточных клапанов на 2021 год

Для ПВХ-конструкций

2-ое место: Air-Box Comfort

Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.

Наименование Показатель
Страна-изготовитель Китай
Ширина, мм 44
Высота, мм 20
Длина, мм 355
Вес, грамм 75
Цена, рублей 500

Air-Box Comfort
Преимущества:

  • Монтаж не требует фрезеровки окна;
  • Уверенная защита от образования грибка и плесени;
  • Поддержание нормативной циркуляции воздушных масс.

Недостатки:

Необходимость замены типового уплотнителя в окне на специальный.

1-ое место: Aereco EFM 1289

Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.

Наименование Показатель
Страна-изготовитель Франция
Ширина, мм 50
Высота, мм 25
Длина, мм 390
Вес, грамм 120
Цена, рублей 1200

Aereco EFM 1289
Преимущества:

  • Демократичная цена;
  • Большой угол открытия заслонки;
  • Увеличенная толщина.

Недостатки:

При инсталляции потребуется дополнительная фрезеровка окна

С регулируемой подачей

2-ое место: Maico ALD 125/125 VA

Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.

Maico ALD 125/125 VA

Наименование Показатель
Страна-изготовитель Германия
Воздухообмен, куб.м./час От 30 до 125
Воздушный фильтр G-2
Диаметр, мм 125
Глубина, мм 500
Цена, рублей 11000

Преимущества:

  • Хорошая комплектация набора;
  • Элегантный внешний вид;
  • В конструкции применены звукоизолирующие материалы.

Недостатки:

Малая обслуживаемая площадь – 30 квадратных метров

1-ое место: Вентс ПС 101

Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.

Наименование Показатель
Страна-изготовитель Украина
Воздухообмен, куб.м./час 45
Воздушный фильтр G-3
Диаметр, мм 103
Глубина, мм 305
Цена, рублей 1700

Вентс ПС 101
Преимущества:

  • Экологичный и компактный корпус;
  • Улучшенный фильтр;
  • Тихая работа.

Недостатки:

Изоляция в комплект не входит, приобретается отдельно

С механической вентиляцией

2-ое место: КПВ-125 (КИВ-125)

Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.

Наименование Показатель
Страна-изготовитель Россия
Класс фильтра Ф5
Габариты, мм 400х200х100
Диаметр, мм 133
Цена, рублей 2500

КПВ-125 (КИВ-125)
Преимущества:

  • Демократичная цена;
  • Сравнительно легкий процесс монтажа для специалиста;
  • Отлично борется с конденсатом.
Популярные статьи  Стиральная машина активаторного типа: техническая специфика и правила выбора

Недостатки:

Внешний вид может дисгармонировать с интерьером.

1-ое место: Vakio Kiv

Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.

Наименование Показатель
Страна-изготовитель Россия
Класс фильтра Ф6
Габариты, мм 470х222х94
Диаметр, мм 132
Цена, рублей 4900

Vakio Kiv
Преимущества:

  • Отличное соотношение в категории «цена/качество»;
  • Сверх тихий режим работы вентилятора;
  • Гарантированное отсутствие сквозняков.

Недостатки:

Не обнаружено

Самые популярные бренды приточных оконных клапанов

Aereko

Приточные клапаны оборудованы заслонками из полиамидной ткани, а она очень чувствительна к повышению влажности воздуха. При высоких показателях влажности в заслонке образуется щель, сквозь которую поступает приточный воздух. Когда влажность в норме, то заслонка опускается, закрывая при этом щель. Клапаны от этого производителя легко переносят самые холодные зимы и не промерзают.

Rehau

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и конфигурациями. Характеризуются автоматической работой и бесшумностью. Основу клапана составляет пластиковая мембрана – она очень чувствительна к силе ветра. Если ветер сильный порывистый, то он закрывается, если полный штиль или легкий ветерок – открывается. Его часто используют в панельных домах для устройства вентиляции.

Siegenia

Производится продукция немецкой компанией. Потребителю в первую очередь нужно понимать, что при установке клапана может уменьшить просвет окна. Конструкция подходит для больших панорамных окон и балконных решений.

Независимо от модели, приточный клапан со временем загрязняется, поэтому, рекомендовано снимать пыль с устройства с помощью влажной тряпки. Можно воспользоваться пылесосом. Нельзя мыть клапан бытовой химией, а также мочить и разбирать. Если в доме ведутся ремонтные работы лучше накрыть его пленкой, во избежание попадания строительной пыли в щели.

Способы обустройства

Вентиляция через притвор

Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.

Откидное открывание часто позиционируют как универсальное решение для проветривания

Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.

Наиболее распространенные я опишу в таблице ниже:

Механизм Использование для вентиляции
Поворотное открывание Собственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор.
Откидное открывание Возможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным.
Щелевое проветривание Этот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха.
Ступенчатое проветривание Вариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого.

У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!

Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.

Створка при ступенчатом проветривании в разных положениях

В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.

Приточные клапаны

Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.

Приточный стеновой клапан внутри квартиры

На рынке можно найти несколько моделей приточных клапанов:

  1. Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.

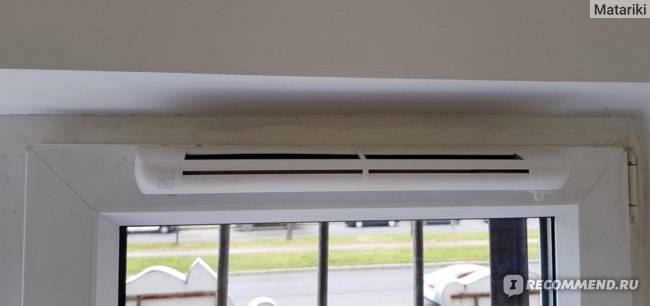

  2. Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.

Клапан приточной вентиляции для окон пластиковых: принцип действия

  1. Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.

Распределение тепловых потоков при циркуляции приточного воздуха

В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
