Технологии и способы проведения сервиса
Система вентиляции обеспечивает циркуляцию воздуха из помещения и обратно. Универсальное оборудование устраняет грязь и пыль, позволяет соблюдать в помещении чистоту. Очищение воздуха надо проводить как на производствах при помощи промышленной установок, так и в жилых домах.
Система для очистки воздуха может решать разные задачи. Некоторые из них рассчитаны на избавление от части пыли, другие предназначены для борьбы с жирами и испарениями. На внутренних стенках оборудования наблюдаются разные отложения, в зависимости от которых используют оптимальный вариант проведения сервисных работ.
Механический метод обслуживания
Процедура очистки предполагает использование специального оборудования — вакуумного пылесоса, щеточной машины или робота, оснащенного видеокамерой и специальными щетками. Механический способ отличается высокой скоростью и эффективностью, однако, он не подходит для удаления жировых отложений.
Основное его преимущество — безопасность для работающих или проживающих в помещении людей. Эффективно удаляя загрязнения со стенок воздуховода, оборудование не наносит повреждения элементам вентиляционной системы.
Химический метод очистки
Используя механические средства, не всегда получается избавиться от сильных загрязнений. На кухнях общественных заведений зачастую приходится применять химическую чистку воздуховодов. Это необходимо если наблюдается существенная нагрузка на систему вентиляции или владелец помещения не соблюдает нормы чистки оборудования.
При условии сильной загрязненности вентиляционной системы применяется химический способ очистки. Этот метод позволит получить желаемый результат и вернуть вентканалы в нормальное состояние
Очистка проводится путем распыления по воздуховоду специальных химических средств.
Химический способ — самый быстрый и эффективный. Его проведение требует предварительной подготовки, так как используемые чистящие средства являются токсичными.
Другие варианты проведения процедуры
Комбинированный способ очистки называется также влажным. Он предполагает использование химического и механического метода очистки, которые проводятся по очереди. Преимущества метода — высокая эффективность.
Среди недостатков этого способа проведения сервисных работ:
- достаточно высокая стоимость;
- для его осуществления требуется много времени.
Еще один дорогостоящий вариант чистки — криогенный бластинг. Он предполагает использование сухого льда или соды.
Используемое вещество посредством сжатого воздуха на огромной скорости поступает в вентиляцию, где врезается в загрязненные стенки. Вследствие этого происходит микровзрыв, эффективно разрушающий налет на внутренней поверхности вентканала.
Недостаток бластинга — процедура требует герметизации системы и много времени. Зато этот способ позволяет эффективно справиться с отложениями на стенках.
Существуют разные методы чистки вентиляционной системы. Они подбираются в зависимости от факторов: предназначение вытяжки, требования и технические возможности клиента
Чаще на практике используют механическую или комбинированную чистку. Эти методики позволяют убрать с внутренних стенок вентиляционной системы отложения жирного налета и пыли. Остальные способы актуальны при наличии сложных загрязнений, с которыми не справятся простые средства.
Как происходит производственный контроль за системой вентиляции в 2021 и 2022 годах с учетом «регуляторной гильотины»?
Контроль за инженерными коммуникациями, в том числе за системой вентиляции, — часть производственного контроля организации. Информация может быть выделена в отдельном разделе ППК организации или быть представлена отдельным документом, например в СОП по системе вентиляции.
Разработка отдельного СОПа по системе вентиляции имеет смысл для крупных предприятий, где системы вентиляции представляют большой объем оборудования, потоков, точек контроля.
Если мы говорим о системе вентиляции в общепите или магазине, выделять ее в отдельный документ не имеет смысла, она органично впишется парой строк в общую ППК организации.
Регламент технического обслуживания вентиляции
Типовой регламент работ по техническому обслуживанию вентиляции определяет перечень и периодичность проведения работ по каждому отдельному модулю:
- вентиляторам;
- калориферам;
- фильтрам;
- заслонкам;
- электрочасти;
- контроллерам.
Обслуживание приточно-вытяжной вентиляции производится после подписания договора и утверждения регламента.
Регламент работ по техническому обслуживанию вентиляторов в вентиляционных системах
№ п/п | Наименование работ | Периодичность |
1 | Визуальный контроль работы с фиксацией результатов. | 1 раз в 3 месяца |
2 | Установка наличия нехарактерных звуков, перегрева выше +70 градусов и вибрации с письменной фиксацией результатов. | 1 раз в 3 месяца |
3 | Визуальный контроль гнущихся элементов с фиксацией результатов. | 1 раз в 3 месяца |
4 | Проверка всех двигающихся частей, а также креплений гайками, болтами и других. | 1 раз в 3 месяца |
5 | Проверка креплений и противовибрационных механизмов. | 1 раз в 3 месяца |
5.1 | Осмотр всех креплений. | 1 раз в 3 месяца |
5.2 | Фиксация обнаруженных дефектов в журнале технического обслуживания вентиляции. | 1 раз в 3 месяца |
6 | Выявление нехарактерных звуков и перегрева подшипников. | 1 раз в 3 месяца |
7 | Исследование состояния ремней, их расположения, степени натяжения. При надобности замена. | 1 раз в 3 месяца |
8 | Осмотр изоляции двигателя. Данные фиксируются в журнале технического обслуживания вентиляции. | 1 раз в 3 месяца |
9 | Контроль силы тока с фиксацией данных. | 1 раз в 6 месяцев |
10 | Исследование электропроводки, соединений проводов с фиксацией результатов в письменном виде. | 1 раз в 3 месяца |
11 | Исследование воздушных путей вентилятора, очистка от пылевых отложений. | 1 раз в 3 месяца |
12 | Очистка крыльчатки вентилятора с фиксацией выявленных поломок в журнале технического обслуживания вентиляции. | 1 раз в 6 месяцев |
13 | Чистка внешней поверхности вентилятора. | 1 раз в 12 месяцев |
14 | Составление отчета о степени изношенности оборудования. | 1 раз в 3 месяца |
Регламент технического обслуживания воздушных фильтров и нагревателей системы вентиляции
Нагреватели
1 | Осмотр и выявление поломок, загрязнений. | 1 раз в 3 месяца |
2 | Контроль равномерности прогрева сторон. | 1 раз в 3 месяца |
3 | Поиск протечек теплоносителя, ремонт. | 1 раз в 3 месяца |
4 | Откачка воздуха из контура. | 1 раз в 3 месяца |
5 | Удаление грязи и пыли из змеевика. | 1 раз в 3 месяца |
Воздушные фильтры
1 | Выключение вентиляторов. | 1 раз в 3 месяца |
2 | Осмотр состояния фильтрующих поверхностей. | 1 раз в 3 месяца |
3 | При надобности замена фильтрующих модулей. | 1 раз в 3 месяца |
4 | Запись всех выявленных дефектов и неисправностей в журнале технического обслуживания и ремонта вентиляционных систем. | 1 раз в 3 месяца |
Особенности ведения документа
Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства
Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит
Существует три разновидности паспортов вентиляции, признаваемые официально.
Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы
Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна
Характерными признаками плохо составленного документа будут:
- полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
- отсутствие примечаний;
- изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
- упоминание о проведении испытаний без указания конкретной даты их.
Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.
Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.
Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения
Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность
Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.
Для вентиляторов указывают:
- номера, присвоенные на заводах;
- полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
- настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
- прочее установленное оборудование;
- сведения о ремонтах (если они имели место).
Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.
Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.
В результате испытаний к паспортам добавляются также протоколы, отражающие:
- итоги аэродинамической проверки вентилятора;
- герметичность трубопроводных каналов;
- уровень шума;
- интенсивность вибрации;
- избыточное давление.
Зачем, кому и когда необходимо обследование вентиляции
Чтобы вентиляционная система работала безотказно и долго, нужно регулярно проводить обследование вентиляции и её плановое обслуживание. Такие меры избавят вас от внезапного выхода системы из строя, ухудшения её работы и сэкономят деньги. Осмотр вентиляции, своевременное устранение мелких дефектов в работе и предотвращение больших намного дешевле, чем срочный ремонт или приобретение нового оборудования.
Проверка вентиляции — требование надзорных, контролирующих органов. Оно вызвано требованиями безопасности, т. к. неработающая, некорректно работающая СВ (система вентиляции) — причина ухудшения микроклимата в жилых, производственных, общественных помещениях, в особо опасных случаях — причина пожаров, массовых заражений, отравления опасными веществами.
Периодическая диагностика систем вентиляции
Это предусмотренная законодательством процедура для многих организаций, учреждений и компаний — медицинских, торговых, учреждений общепита и других. Она регулируется положениями ГОСТа 12.4.021-75, СанПин-ов 2.1.3.2630-10 (для медучреждений), 2.6.1.1192-03, СНиП-ов 3.05.01-85, 41-01-2003. Для проверок разрабатывают график, ведут журнал осмотров, а по итогам каждой инспекции выдача акта проверки вентиляционных каналов и дымоходов (акт ВДПО).
Используются несколько форм актов установленного образца для разных контролирующих органов — МЧС, Мособлгаза, Роспотребнадзора, Мосгаза. Оформлять акты может только организация, имеющая сертификат МЧС на проверку вентиляционных систем.
Общественные и бытовые помещения, в которых оборудована локальная вытяжная, приточная, приточно-вытяжная вентсистемы, обычно проверяют 1 раз в 12 месяцев. Естественную или механическую вентиляцию в офисных, жилых помещениях проверяют 1 раз в 6 месяцев. Помещения, где возможно скопление пожаро-, взрывоопасных, ядовитых веществ (I, II класс), — каждый месяц. Вентиляцию в медицинских учреждениях проверяют 1 раз в 6 месяцев.
Плановый осмотр вентиляции делают специалисты. При помощи автоматизированного, телеметрического оборудования, приборов, инструментальных замеров и лабораторных исследований они оценивают техническую исправность/неисправность, производительность вентсистемы. В диагностике используются микроманометр, анемометр (термо- и термогигро-), пневматические трубки, тахометр, видеокамеры, подвесы, другие инструменты, приборы.
Внеплановая проверка систем вентиляции проводится, если:
- перед очисткой;
- утеряна техническая документация: проект, схемы монтажа;
- требуют проверяющие органы: обычно в таких случаях проверяют эффективность системы;
- объект подлежит сертификации, вентиляция — паспортизации: требование для промышленных цехов, ресторанов, поликлиник, детских учреждений и т. п.;
- на объекте — плановый ремонт;
- требуется заключение о промбезопасности сооружения;
- произошла авария, пожар, возникли массовые заболевания;
- предстоит очистка системы и проводится проверка дымовых и вентиляционных каналов, шахт, агрегатов, установок, узлов;
- предполагается модернизация вентсистемы.
Санитарно-эпидемиологическое обследование систем вентиляции и кондиционирования
Часто вместе с осмотром вентиляции проводят её санитарное исследование, т. к. СВ при загрязнении становится источником опасных бактерий, вирусов, вредных веществ.
Аудит вентсистем в Москве и Московской области проводят согласно Постановлению от 27.08.2004 года. Результаты оформляются актом.
В ходе аудита вентиляции:
- проводят экспертизу документации, паспорта системы;
- оценивают, как соотносятся проект и фактическое состояние ВС;
- проводят замеры всех показателей воздуха;
- оценивают степень загрязнённости оборудования;
- делают смывы/соскобы для проведения лабораторных исследований;
- по результатам — составляют акт и дают рекомендации.
Нередко в рамках санитарно эпидемиологическое технического аудита проводят акустические замеры, т. к. неверно спроектированная, некорректно работающая СВ может стать источником шума
Как проводятся замеры?
В соответствии с разработанной программой дальнейший контроль проводится силами санитарной лаборатории предприятия (при наличии соответствующего аттестата аккредитации), либо по соответствующему договору сторонней аккредитованной лабораторией.
В свою очередь лаборатория производит инструментальные измерения концентрации загрязняющих веществ в воздухе рабочей зоны, определяет параметры микроклимата помещений, параметры эффективности вентсистем и уровень влияния физических факторов, возникающих при их работе.
Требования к методам проведения измерений и используемому оборудованию установлены вышеуказанными Методическими указаниями №4425-87 от 05.09.1987 г. Полученные результаты сравниваются с показателями, приведенными в нормативной документации, например, в такой, как СанПиН 2.2.4.3359-16 (утвержденным постановлением № 81 Главного государственного санитарного врача РФ от 21.06.2016 г.) или ГОСТ Р ЕН 13779-2007 от 01.10.2008 г.
Контроль за соблюдением требований программы осуществляют сотрудники Роспотребнадзора. Результаты осуществленных мероприятий заносят в паспорт вентиляционных систем, либо используют как основу для его разработки. Протоколы инструментальных измерений подшивают к разработанной программе производственного контроля.

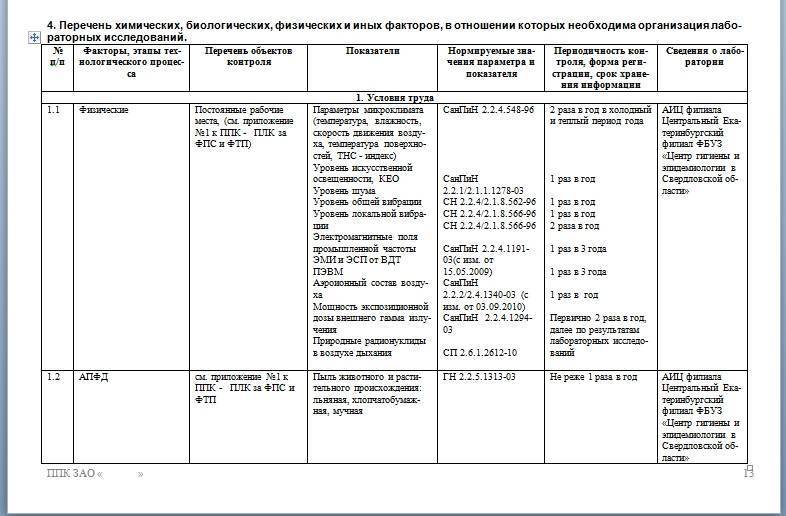

Что войдет в состав программы контроля систем вентиляции?
Это комплексный документ, содержащий основные сведения, необходимые при проверке эффективности функционирования вентсистем.
В содержание войдут такие разделы, как:
- общие сведения об исследуемом объекте;
- сведения об установленных в производственных помещениях системах приточной и вытяжной вентиляции с указанием места расположения;
- данные о местах отбора проб и контрольных точках;
- перечень контролируемых параметров;
- периодичность проведения контроля;
- перечень рекомендуемых методов и методик измерений;
- сведения о лицах, несущих ответственность за выполнение мероприятий программы.
Согласование программы.
В первую очередь разработанная программа контроля вентиляционных систем согласовывается руководителем предприятия. Кроме того, в соответствии с установленными правилами периодичность контроля также требуется согласовывать с санитарным врачом Роспотребнадзора.
Помимо этого, рассматриваемый документ, как и его результаты, предоставляются в Роспотребнадзор в случае необходимости получения санитарно-эпидемиологического заключения на проектную документацию для дальнейшего прохождения ее экспертизы.
Виды техобслуживания
Периодичность проведения работ по обслуживанию вентиляции должна устанавливаться в зависимости от нескольких факторов: вида системы, её мощности, типа оборудования, протяжённости, производительности системы, назначения помещения. Соответственно, обслуживание систем вентилирования частного дома и квартиры в многоэтажном здании, будет различаться.
Существуют следующие виды работ по обслуживанию вентиляции:
- планово-профилактические осмотры;
- ремонт и диагностика оборудования внутри системы;
- обслуживание при возникновении аварийной ситуации.
Работа кондиционирующей системы должна постоянно регулироваться и находиться под контролем. Техническое обслуживание систем кондиционирования должно проводиться опытными специалистами более часто, чем ремонт вентиляции.
Если система не оснащена высокотехнологичным оборудованием со сложной сетью разводки вентканалов, контроль работы и обслуживание вентиляционных установок можно проводить самостоятельно. Приточные клапаны и вытяжные установки (вентиляторы) можно чистить без привлечения специалистов.
Школы и детские сады
Если проводится проверка больших объектов с мощным оборудованием и большим их числом (10 и более), то могут понадобиться дополнительные специалисты – электрики.
Также в акте необходимо дополнительно указать:
- Точный перечень всего вентиляционного оборудования.
- Желательно коэффициент воздухообмена и степень его соответствия принятым нормам.
- Номера прилагающихся чертежей.
- Материалы и приборы, с помощью которых проводилась проверка.
- В нижней части ставится печать и подпись представителя строительно-монтажной компании, осуществляющей замеры, а также подпись представителя надзорной организации.
Методы определения эффективности
Вентиляция оценивается как естественная, так и механическая (установки, оборудование). Ее эффективность в зависимости от обстоятельств измеряют как прямо – путем измерения скорости воздушного потока в воздуховодах анемоментром, так и косвенно.
Последний метод сложнее, так как требует измерения концентрации веществ и гораздо более расширенного списка оборудования: фонарика, микроманометра, тахометра, термометра и многого другого. После забора понадобится обработка взятых проб в лаборатории.
Комиссия обязана обращать внимание на определенные параметры и фиксировать:
- Состояние и степень герметичности гибких элементов вентиляции: кожухов, корпусов, ремней, приводов и пр.
- Параметры микроклимата: скорость воздухопотока, содержание углекислого газа в рабочее время, кратность вентсистемы и т.д.
- Результаты аэродинамических испытаний (для этого понадобятся пневмометрические отверстия).
Коэффициент воздухообмена
Значение определяется по формуле:
К = (Ту — Тпр) / (Тоз — Тпр),
где:
- К – искомое значение;
- Ту – температура воздуха, который находится за пределами помещений;
- Тпр – приточного потока;
- Тоз – непосредственно в зоне обслуживания.
По нормам в среднестатистическом учебном классе коэффициент воздухообмена не должен быть ниже 16 м3/ч, а в столовой – не менее 20. Для жилых домов требования менее жесткие, однако контроль за их соблюдением – дело СЭС.
Последняя организация обязана ознакомиться с актом до ввода жилого помещения в эксплуатацию, а обновить его – через 5 лет. Но при обращении жильцов (например, для передачи дела в суд) такой документ может быть составлен и ранее указанного срока.
После описательной части в акте возможна рекомендательная: какие выводы сделала комиссия, есть ли способы оптимизировать существующую систему вентиляции, какие максимально допустимые параметры приемлемы и пр.
Подписи в нижней части документа для всех членов комиссии обязательны.
Нормы воздухообмена в учебных классах
При проверке системы вентиляции в школе учитывается эффективность воздухообмена, регламентированная СНиПом 41-01-2003, СНиПом II-65-73.
К основным критериям, по которым оценивается эффективность работы вентиляции, относится:
- Качество воздуха – достаточный объем очищенных воздушных масс при низком содержании углекислого газа позволит преподавателям, учащимся сконцентрироваться на процессе обучения.
- Кратность воздухообмена – поскольку во время обучения ученики мало двигаются, оперативная замена продуктов распада на чистый воздух позволит им хорошо себя чувствовать.
- Уровень шума – вентиляция должна не только обеспечивать эффективный воздухообмен, но и не создавать много шума во время работы.
Особенностью школ, прочих учебных заведений, является наличие кабинетов с различным назначением. Классы для обучения, кабинеты химии, спортивные залы, преподавательские, пищеблок имеют индивидуальные нормы воздухообмена.
Помимо разного назначения, во время учебного процесса помещения отличаются по наполняемости, поэтому для соблюдения рекомендованных норм требуется прилагать усилия, обеспечивать постоянный контроль технического состояния системы.
В отличие от частных жилых помещений, обеспечивать приток свежего воздуха через окна в школах не получится, поскольку большая часть учебного года приходится на холодное время. Поэтому основная роль в создании воздухообмена отведена вентиляции
Для проверки системы вентиляции, определения ее эффективности, принимаются за основу показатели Санитарных Правил:
- нормы воздухообмена для учебных помещений, лабораторий – не менее 16 кубических метров в час подогретого воздуха (на одного учащегося), для спортивных залов – 80 кубических метров в час на человека;
- температурный режим в классах должен лежать в пределах – 18 – 22 °С;
- концентрация углекислого газа не должна превышать показатель 800 – 1 000 ppm;
- предельный уровень шума, создаваемой вентиляцией, не должен превышать 110 дБ.
В лабораторных кабинетах воздух загрязняется не только в процессе жизнедеятельности человека, но и вредными веществами, которые образуются в результате химических реакций. Поэтому лаборатории должны оснащаться принудительными системами, а воздух из них должен удаляться через специальный вентиляционный шкаф.
Санузел также должен обеспечиваться дополнительным объемом воздуха принудительно, который, в соответствии с санитарными требованиями, должен составлять:
- 25 кубов в час на каждый писсуар;
- 50 кубов в час на каждый унитаз.
Подача воздуха осуществляется под потолком в помещениях стандартной высоты, а в спортивных залах – на высоте не менее 2 метра от пола. Соблюдение норм поможет избежать сквозняков.
Тексты вентиляционной тематики
Старый вариант статьи на этой странице был очень популярен: её постоянно
воровали, иногда немного переделывали, и размещали у себя. Так что по
запросу «проверка эффективности вентиляции»в выдаче на первой
странице половина текстов мои. И среди них только один-два с подписью,
да и те обычно от коллег, которым я разрешил перепечатывать все мои материалы.
Дорогие создатели вентиляционных сайтов: не поступайте так, это несолидно,
и, думаю, скорее вредит сайту, чем помогает так как ставит
под вопрос репутацию представленной на сайте компании. Просто
закажите статью у меня.
На эту эту обновлённую статью я зарегистрировал права в Яндексе.
27.03.2016
Главная | |
Предварительные работы
Пусконаладочные работы по вентиляции начинаются с подготовительных работ. На данном этапе уполномоченные сотрудники должны проверить, насколько вся система соответствуют требованиям технической документации, сопровождающей проект.
На первом этапе рабочие проверяют:
- соответствие размеров воздуховодов;
- правильность расположения устройств, осуществляющих регулировку плотности воздушного потока в системе;
- прочность соединений всех компонентов вентиляционной системы;- правильность расположения электронных компонентов для исключения вероятности возникновения замыкания;
- присутствие в системе измерительных приборов, которые предусмотрены технической документацией.
Если на данном этапе к системе предъявляются какие-либо претензии, они вносятся в акт замечаний
Обратите внимание на то, что до устранения выявленных нарушений запуск системы не разрешается
Проблемы в работе исправной системы
Случается так, что вентиляция долго работает, оставаясь исправной, а потом вдруг останавливается или начинает гнать воздух в обратную сторону. Действительно, если отбросить все причины, описанные выше, то окажется, что проблемы с вентиляцией на этом не заканчиваются.
Разберем, как устроено естественное вентилирование многоквартирного дома с вертикальным сборным каналом.
Воздух заходит в индивидуальный канал, поднимается параллельно общей шахте и входит в нее через проем на следующем этаже, не доходя до заглушки, отделяющей следующий индивидуальный канал, принадлежащий верхней квартире
Основная вентиляционная шахта ведет с первого этажа на чердак. Все квартиры оснащены индивидуальными вентиляционными ходами (рукавами или спутниковыми каналами).
Каждый из них от вентиляционной отдушины в конкретной квартире поднимается вверх на один этаж и внедряется в главный канал немного ниже такого же индивидуального вентиляционного хода, принадлежащего квартире этажом выше.
Воздух из квартиры по спутниковому каналу перемещается в общую шахту и там движется дальше до чердака, а оттуда – на улицу. Эти спутниковые каналы подпитывают общий поток, и если по ним перестанет поступать воздух, то его объем и скорость перемещения по основной шахте тоже уменьшатся.
Прекративший функционировать рукав в одной квартире не выведет из строя всю вентиляцию по стояку в 5-и, 9-и или 16-и этажном доме. Но чем больше квартир выпадает из общей вентиляционной системы, тем она слабее. Достигнув критического предела, вентиляция отказывает: выходящий на уровень чердака воздушный поток настолько хилый, что не может протолкнуть сам себя дальше.
Более того, он уходит вниз, и первыми его обратно затягивают каналы-рукава последних двух этажей. Чтобы уберечь верхние этажи от обратной тяги, индивидуальные каналы выводят на крышу напрямую. А вот выяснять, почему сокращается поступление воздуха в вентиляционную шахту, надо в отдельно взятых квартирах.
Рядом с общей шахтой расположены индивидуальные вентиляционные каналы кухни и санузла. На уровне каждого этажа они имеют выход в общую шахту и перекрыты заглушками
Рассмотрим двух- или трехкомнатное жилище, в котором кухня и ванная/туалет разнесены в разные концы, и в связи с этим построены два независимых вентиляционных канала. Один обслуживает кухню, а другой – санузел. Эта пара каналов вытягивает застоявшийся воздух из квартиры в вентиляционную систему, на смену ему приходит свежий воздух.
Только приток воздуха снаружи считается правильным. Повсеместная замена убогих, но дышащих деревянных оконных рам на стеклопакеты нарушает циркуляционный процесс. Воздух они не пропускают, временное открытие окон на проветривание не помогает, так как чтобы вентилирование происходило, приток воздуха должен быть постоянным.
Если входная дверь закрывается не столь герметично, то воздух может поступать с лестничной клетки. По качеству он не лучше, чем имеющийся в квартире, но жизнеспособность вентиляции поддерживает. Хотя нужна ли такая вентиляционная система, в которой перемещается воздух, находящийся в доме – с запахом табака (в подъезде часто курят) и т.п.?
Когда нет и внутреннего притока воздуха через входную дверь, один из двух имеющихся в квартире вентиляционных каналов (с более сильной тягой) начнет тянуть в себя воздух из второго канала. Т.е. происходит опрокидывание тяги в одном вентиляционном канале за счет другого. Эффект тот же самый – чужой отработанный воздух в квартире, масса нежелательных запахов и ароматов.
