Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации,
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
  • поливинилхлорид (ПВХ),
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Инструменты для монтажа трубопровода

Различают такие виды инструментов:

  • сварочные аппараты;
  • клеевые пистолеты;
  • труборезы;
  • зачистки.

Существуют такие виды сварочников:

  1. Механические.
  2. Ручные.

Первый вариант идеально подходит для соединения стояков больших калибров. Он состоит из:

  • опорной рамы;
  • приборного блока;
  • гидропривода.

С обеих сторон размещены захваты в виде полуколец, а между ними находятся вкладыши с таким же внутренним диаметром, как и у стыкуемых изделий.

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений Аппарат сварочный механический — ROTHENBERGER

Устройство ручных аппаратов:

  • температурный регулятор;
  • плита для нагрева с отверстиями для установки антипригарных насадок;
  • набор насадок с тефлоновым покрытием для размещения стыкующих деталей.

Предназначены для сварки полипропиленовых стояков небольших калибров – до 125,00 мм включительно.

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений Ручной аппарат в действии

Благодаря клеевым пистолетам значительно упрощаются и ускоряются монтажные работы. С их помощью можно быстро соединить раструбные стыки, а также осуществить стыковку с применением муфт и других деталей. Главное преимущество: надёжное и быстрое схватывание (до 2-3-ёх минут).

Пистолет для склеивания
Важно!

Перед выполнением процедуры необходимо поверхности очистить от грязи и обезжирить.

Существует такие труборезные приспособления

  1. Труборез роликового типа с наличием храпового механизма. Для выполнения операции деталь размещают в с-образной выемке. После смыкания рукоятей лезвие отрезает необходимый кусок элемента магистрали.

Важно!

Для получения точных изделий, а также во избежание деформаций резку проводят строго под прямым углом.

Кроме того, невыполнение второго условия может стать причиной выхода из строя трубореза.

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений Роликовый труборез

  1. Ножницы прецизионные с трещоткой.

Применяются для резки деталей магистрали сечением до 42 мм. Режущая часть – стальное лезвие с зубчатой рейкой.

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединенийНожницы для резки Ritmo SHEARS C42

Кроме выше указанных конструкций, часто пользуются аккумуляторным труборезом с электромотором, что содействует быстрому выполнению операции.

Для резки деталей больших сечений используют такое приспособление, как гильотинные ножницы.

Важно!

Если под рукой нет ни одного из этих инструментов, качественно отрезать стояк можно обыкновенной ножовкой.

Совсем недавно в качестве армировки начали использовать стекловолокно. Такие полипропиленовые трубы зачищать не обязательно, поскольку сетка не имеет контакта с фитингами и воды не боится.

Этого нельзя сказать об алюминиевом армировочном слое: фольгу необходимо удалить до сварки. Связано это с тем, что контактируя с влагой металл может спровоцировать возникновение электрохимических процессов, после чего защитный слой разрушится.

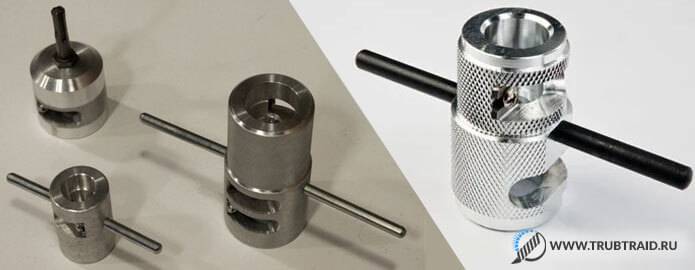

Зачистку можно осуществлять как ручным способом, так и с помощью дрели с насадками.

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений Виды ручных зачисток и насадок для дрелей

Первый вариант подходит для выполнения небольших объёмов работ. Второй способ – для зачистки большого количества элементов.

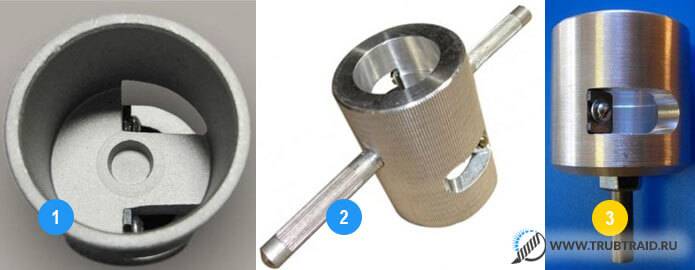

При наружной шлифовке пользуются муфтами с ножами – шейверами. Диаметры инструмента могут быть разными с обеих сторон. Такое приспособление используют при зачистке 2-ух стояков разных калибров.

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений 1) Торцеватель; 2) Шейвер; 3) Насадка-торцеватель для дрели

Для удаления внутренних слоёв пользуются торцевателями, ножи в которых размещаются на внутреннем торце.

Особенности прокладки ПП труб

Магистраль должна быть:

  • надёжной;
  • устойчивой к воздействиям механического характера;
  • химически нейтральной;
  • простой в эксплуатации и обслуживании.
Популярные статьи  Разводка водопровода в частном доме: правила проектирования + обзор лучших схем

Таким требованиям сегодня отвечают конструкции из полипропиленовых деталей разных калибров: от 12, 16 мм до 400, 500 мм.

Прокладку магистрали из полипропиленовых труб можно осуществлять в земле (траншейный метод) и по воздуху.

  1. Санация, которая подразделяется на:
  • релайнинг – протягивание новых стояков через старые детали магистрали. Отличается высокой надёжностью. Один отрицательный момент: перед выполнением процедуры необходимо очистить старую систему от грязи, мусора и прочих ненужных отложений, чтобы калибр позволял осуществить операцию замены;
  • реновацию – монтаж новой системы происходит параллельно с разрушением старой конструкции.
  1. Прокалывание. Методика выполнения процедуры:
  • выкапывание 2-ух котлованов по обе стороны будущей трассы;
  • размещение в одном котловане гидравлического домкрата;
  • проталкивание домкратом стальной трубы с наконечником;
  • ввод ПП стояка вовнутрь металлического изделия.

При воздушной прокладке в помещении изделия фиксируют на потолке или стене с помощью клипс. При покупке фиксирующих устройств необходимо владеть информацией об их линейных размерах. Например, расстояние от места крепления клипсы до центра обжимного устройства для полипропиленовой трубы с наружным диаметром 25 мм составляет 27 мм.

Фиксирование изделий на стене с помощью клипс

Какие встречаются полипропиленовые трубы

Существует два основных типа конструкций труб из пропилена – цельные и армированные. Последняя разновидность обладает значительно меньшим показателем температурного удлинения, чем выгодно отличается от цельных изделий. Различная длина полипропиленовых труб поможет быстро и эффективно подобрать трубы по размеру, в соответствии с проектом

Также важно знать, какие бывают полипропиленовые трубы по способу армирования.

Армируют изделия из полипропилена так:

  1. Трубу по внешней стороне покрывает алюминиевая фольга.
  2. Алюминий находится внутри трубы, в районе наружного края.
  3. Труба усиливается стекловолокном.
  4. Для усиления используется композитный материал.

Применение разных видов изделий

Фитинги для канализационных труб в основном имеют угольную форму. Это связано с тем, что канализация зачастую имеет систему естественного стока, которую необходимо обеспечить соответствующим наклоном трубопровода.

А для этих целей необходимо использовать изогнутые комплектующие, позволяющие один конец трубы устанавливать выше другого.Фитинги для армированных полипропиленовых труб не отличаются особым строением. Для соединения материалов данной категории подойдут любые марки.Выбор должен основываться только на конкурентных условиях, возникающих в процессе работы. Армированная разновидность используется как для горячего, так и для холодного водоснабжения, но фитинги хорошо проявляют себя в эксплуатации при любой температуре.

Они не являются термо- или морозостойкими элементами, но температур, используемых в бытовых нуждах недостаточно, чтобы нанести им какой-либо урон.Компрессорные фитинги для труб позволяют соединить между собой элементы из любых материалов без использования сварки.В качестве удерживающего механизма служит обжимное кольцо. Для повышения надежности стыка используется резиновая прокладка. Эта деталь позволяет без лишних хлопот собрать систему из разных труб, прочность которой будет полностью соответствовать современным требованиям.

Американки для полипропиленовых труб характеризуются наличием в их конструкции накидной гайки. Это позволяет рассоединять трубы, не прибегая к их вращению.

Данное преимущество имеет принципиальную важность, так как в ограниченном пространстве очень сложно манипулировать с инструментами, а отсутствие необходимости вращать еще и трубу значительно упростит работу мастера.Компенсаторы для полипропиленовых труб представляют собой соединитель в форме круглого контура, который устанавливается на трубопроводы с сильным напором. Наличие данного элемента позволяет снизить линейное давление воды и тем самым повысить надежность всей системы в целом

Без его использования будет сложнее поддерживать целостность трубопровода без применения сварки или спайки.

Краны для полипропиленовых труб представляют собой стандартные конструкции, которые ничем не отличаются от металлических аналогов.

Разница будет лишь в форме рычага для открытия/закрытия доступа к дальнейшему пути по системе и способу монтажа. Что касается принципа действия, то он одинаков у всех механизмов, независимо от материала изготовления.Цена фитингов для труб из полипропиленового матреиала зависит от их марки и фирмы-производителя. Покупка данных элементов рассчитана на долгосрочную перспективу, поэтому не стоит экономить.

Благодаря специальному поворотному механизму, который расположен внутри трубки, сечение внутренней поверхности можно изменять. Соответственно это позволяет регулировать напор и возможность прохождения жидкости……Для более надежной фиксации ПВХ фитингов для труб может использоваться термическая обработка. Максимально герметизировать соединения необходимо для того, чтобы избежать проблем с устранением аварий в будущем.

Поскольку канализационные труб проходят под ……Фитинги для полипропиленовых труб можно назвать своеобразным переходником, который используется для соединения двух соседних элементов системы. Это позволяет быстро разобрать нужный участок трубы для его последующего ремонта или замены вышедшего из строя изделия….Подводки к водоразборной арматуре гибкого типа дают возможность подключить любой кран даже в неудобном месте. Целостность трубы при сгибании под любым углом не нарушится.

Пластик является достаточно прочным материалом и выдерживает значительные внешние……Чтобы состыковать участки полипропиленовых труб, используются различные виды фитингов. При прокладке коммуникаций в квартире практически всегда приходится делать изгибы труб, выполнять отводы и разветвления.Кроме того, фитинги помогают соединить между собой металлические и полипропиленовые участки водопровода или отопления. Полипропиленовые трубы – это довольно гибкая и пластичная конструкция.

Поэтому многие мастера предпочитают делать изгибы, нагревая трубу и сгибая её вручную.Производители не рекомендуют этого делать

Любое неосторожное движение или чрезмерный нагрев могут привести к механическому повреждению трубы. Оптимальным решением при выполнении таких работ будет использование фитингов, благо на рынке сантехники имеются все виды и размеры этих элементов

Способы стыковки труб из полипропилена

Выбор способа стыковки зависит от того, какое соединение желаем получить — разъёмное или нет. На решение может повлиять наличие специального инструмента и навыков работы. Рассмотрим наиболее часто используемые способы.

Резьбовые фитинги

Если вы задумались, как сделать разъемное соединение полипропиленовых труб, используйте резьбовые фитинги. Работа с такой арматурой считается наиболее простой и позволяет добиться хорошего результата.

Резьбовые фитинги представляет собой комбинацию металла и пластика. Пластиковая часть присоединяется к полипропиленовой сваркой или пайкой через пластиковую муфту. Второй конец элемента выполнен из металла, на нем нанесена резьба, посредством которой он присоединяется к другому отрезку трубы или сантехническому оборудованию.

Для работы потребуются:

  1. Необходимые фитинги.
  2. Газовый ключ.
  3. Муфта накидная и ключ для её установки.
  4. Герметик.

Для исключения протечек в местах присоединения резьбовых фитингов на резьбу наматывают льняное волокно, фум-ленту. Резьбовые фитинги устанавливают при соединении пластиковых труб с металлическими.

Диффузионная сварка

Этот вид сварки встык, получаемой за счёт расплавления материала деталей и диффузном взаимном проникновении молекул. Подходит для стыковки диаметров от 16 до 40 мм. Дополнительно используют муфту, которая обеспечивает слой пластика для получения шва. Для толстостенных труб используют диффузную сварку встык.

Сварка электрофитингами

Электрофитинг — это соединитель из полипропилена, в своей конструкции имеет металлический нагреватель, контакты которого выведены наружу.

После того как фитинг надевают на трубу, металлические контакты присоединяют к аппарату, происходит нагрев элемента, а через него фитинга.

Стыковая сварка

Основана на возникновении диффузии при нагреве полипропилена. Для работы потребуется дисковый агрегат, снабженный центрирующим устройством для обеспечения соосности труб. Выполняется для сварки отрезков диаметром более 60 мм со стенкой от 4 мм.

Технология работы включает операции:

  1. Стыки труб одновременно нагревают до необходимой температуры дисковым паяльником.
  2. Прижимают торцы труб друг к другу, следят, чтобы их оси совпадали, не было перекоса.
  3. Выдерживают до остывания материала.

Каждый сварочный аппарат снабжен инструкцией, в которой приведены таблицы с указанием времени нагрева и остывания для определенной толщины стенки. У толстостенных труб получается надёжный шов. Такие трубопроводы можно закапывать в землю, замуровывать в стену.

Холодная сварка

Осуществляется при расплавлении материала от химического воздействия клея. Его наносят на стыкуемые участки, прижимают, выдерживают 10-15 минут. После стабилизации вещества получаем герметичный стык. Прочность соединения невысока. Используется в трубопроводах подачи жидкости для охлаждения и прочих соединениях, невысокой ответственности.

Клеевое соединение

На очищенную поверхность наносят тонкий слой клея, плотно прижимают части друг к другу, выдерживают 10 секунд. Наивысшей прочности стык достигает через сутки

Важно правильно выбрать состав клея, он должен быть предназначен для полипропилена

Популярные статьи  Качественная затирка швов плитки в ванной своими руками: поэтапная инструкция

Применение фланцев

Фланцы применяют, когда производится стыковка труб из различных материалов, например, полиэтилена с полипропиленом. Для герметичности используют уплотнительные прокладки из резины.

Пайка с использованием паяльной ленты

С помощью паяльной ленты можно соединить элементы без паяльника, что значительно упрощает работу. Алгоритм действий следующий:

  1. Очищаем поверхности деталей, обезжириваем.
  2. Оборачиваем место спайки лентой.
  3. Нагреваем место, где наложена лента до ее расплавления.
  4. Надеваем стыкуемую деталь.
  5. Выжидаем до охлаждения стыка.
  6. Убираем излишки припоя.

Получаем надёжный герметичный стык. Этот способ используется для спайки труб небольшого размера.

Имея некоторые навыки сантехника, можно выполнить своими руками монтаж внутреннего водопровода или системы отопления. Чтобы получить хороший результат, следует ознакомиться с инструкциями и рекомендациями специалистов. Выбор инструмента, соблюдение технологии работ послужит залогом получения качественного ремонта.

Ошибки при сварке полипропиленовых труб:

Что означает PN и класс с давлением

PN на пластиковых трубах — это номинальное рабочее давление, которое труба выдержит в течение 50 лет эксплуатации, при температуре транспортируемой воды 20℃.
В качестве измерения давления принята единица БАР, 1 бар равна 0,1 МПа. Простыми словами — это давление, при котором труба прослужит на
холодной воде очень длительный период времени.

Если необходимо учитывать давление в атмосферах — 1 ст.ат. (стандартная атмосфера) = 1,01 бар = 0,101 МПа = 10 метров водяного столба.

Номинальное давление не выбирается производителем произвольно — существуют общепринятые значения: PN10; PN16; PN20 и PN25. Как правило, значения ниже 20 используются
только на холодной воде.

Очень важный момент — что с повышением температуры воды сокращается срок службы и рабочее давление. Поэтому это условное обозначение характеризует поведение трубы на
холодной воде, однако косвенным образом указывает на эксплуатационные характеристики в горячем водоснабжении и отоплении.

Для более точного определения свойств при транспортировке горячей воды существуют классы эксплуатации и соответствующие им температуры — зачастую этой информации нет на
самой трубе. Попадаются однако трубы со значением PN и с классами, в целом же — эти две разные на первый взгляд характеристики взаимосвязаны, об этом немного ниже.

Класс/давление (указывается в бар или МПа) — Это класс эксплуатации и соответствующее ему давление. Человеческим языком — какое давление длительно
выдержит труба на горячей воде, температура которой соответствует определённому классу по ГОСТ 32415-2013. В соответствии с этим же документом, рабочее давление должно
соответствовать одному из значений: 0,4; 0,6; 0,8 и 1,0 МПа. По своей сути это тот же параметр PN, только для горячей воды и отопления. Классы эксплуатации и температуры
приведены в таблице ниже.

Таблица классов эксплуатации полипропиленовых труб и фитингов
Класс Рабочая темп. Траб, ℃ Время службы при Траб, лет Максимал. темп. Тмакс, ℃ Время службы при Тмакс, лет Аварийная темп. Тавар, ℃ Область применения
1 60 49 80 1 95 Горячее водоснабжение 60℃
2 70 49 80 1 95 Горячее водоснабжение 70℃
4 204060 2,52025 70 2,5 100 Высокотем-пературное напольное отопление. Низкотем-пературное отопление отопительн. приборами
5 206080 142510 90 1 100 Высокотем-пературное отопление отопительн. приборами
ХВ 20 50 Холодное водоснабжение

Попробуйте повернуть телефон в положение «пейзаж» или измените масштаб браузера.
Для отображения таблицы необходимо разрешение экрана не менее 601 пикселя по ширине!

*Примечания к таблице: Время работы при Тавар 100 часов.Максимальный срок службы трубопровода для каждого класса эксплуатации определяется суммарным временем
работы трубопровода при температурах Траб, Тмакс и Тавар, и составляет 50 лет. При сроке службы менее 50 лет все временные характеристики, кроме Тавар, следует пропорционально уменьшить.
Некоторая путаница с температурой и сроком службы у 4 и 5 классов объясняется тем, что 50-летний срок службы на отоплении складывается из трех температурных режимов: летнего (теплоноситель холодный), среднего и максимального.

Не смотря на то, что обозначения PN и класс/давление — характеристики разные, при изучении документации на конкретные трубы вырисовывается зависимость. Как правило PN20
соответствует классам 1 и 2 (горячее водоснабжение), а PN25 всем 5 классам. Только вот давление для нужного класса придётся искать в документации. Поэтому если
труба будет использоваться не на холодной воде — обозначение класс/давление более полное и предпочтительное. Естественно, трубы всех пяти классов пригодны для
эксплуатации на холодном водоснабжении. Не стоит забывать, что приведённая зависимость PN весьма условная и если класс и давление не указаны в маркировке, то правильнее
будет изучить документацию, если конечно труба подбирается для ГВ или отопления.

Разновидности пластика

Соединение пластиковых труб.

Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:

  • на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
  • трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
  • трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
  • широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.

Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.

Диаметры полиэтиленовых труб.

Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.

  • трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
  • средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
  • 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.

Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:

  • внутренний. Это главная характеристика для подбора соединительных фитингов;
  • наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.

Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:

  • d – искомый внутренний диаметр;
  • Q – величина теплового потока в кВт;
  • V – средняя скорость теплоносителя в метрах в секунду;
  • dt – температурный диапазон;
  • sqrt – корень квадратный.

Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.

Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.

Популярные статьи  Быстровозводимый гараж из ЛСТК — инновационное решение в строительстве

Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:

  • рулетка;
  • ножницы для разрезания полипропилена;
  • сварочный электроприбор;
  • уголки;
  • муфты;
  • краны.

Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.

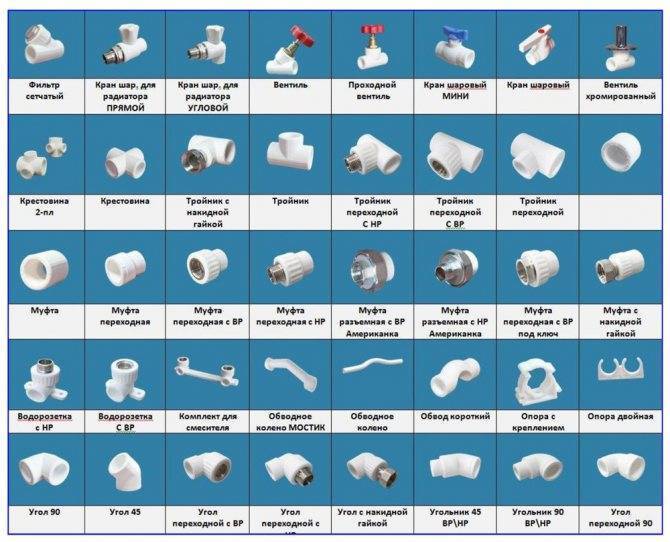

Виды фитингов

Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.

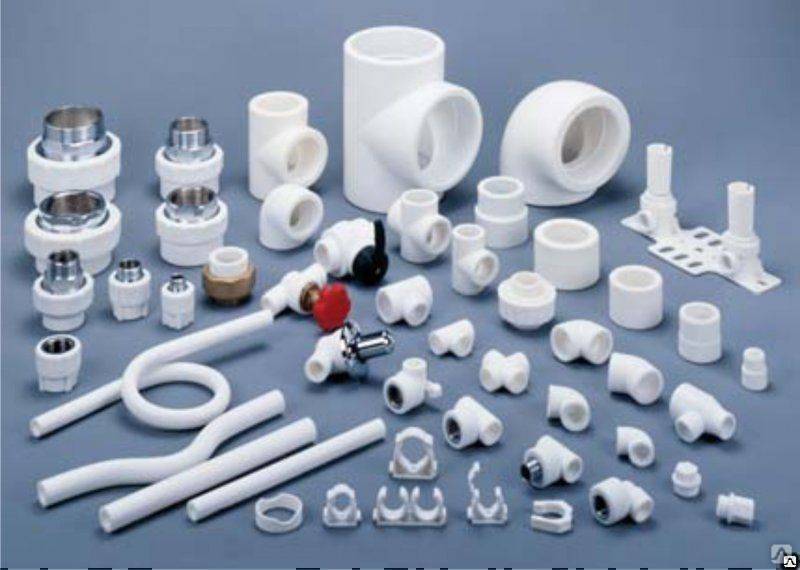

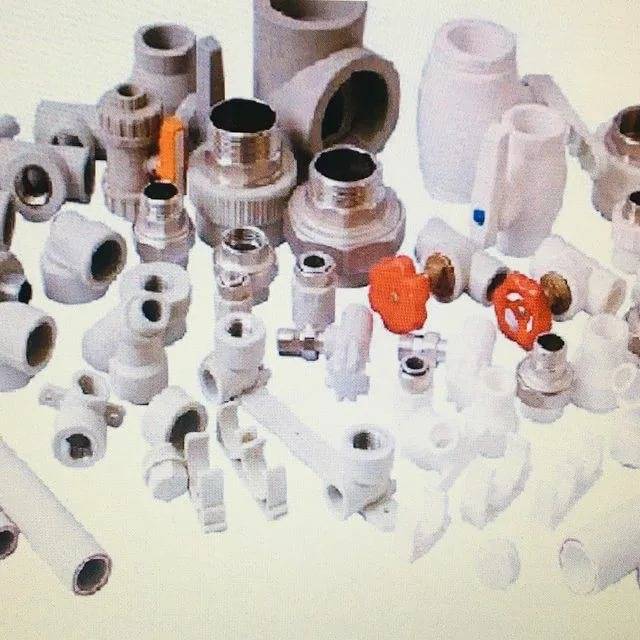

Полипропиленовые трубы и фитинги к ним

Муфты и переходники

Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.

Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой — меньшего. В этой группе есть фитинги для соединения с металлическими трубами  или элементами отопления – они на одном конце имеют металлическую резьбу.

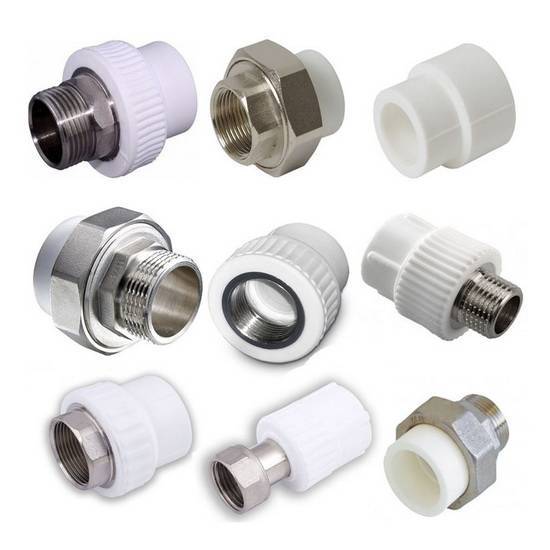

Переходники и муфты для полипропиленовых труб

Уголки

Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.

Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами

Тройники, крестовины

Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

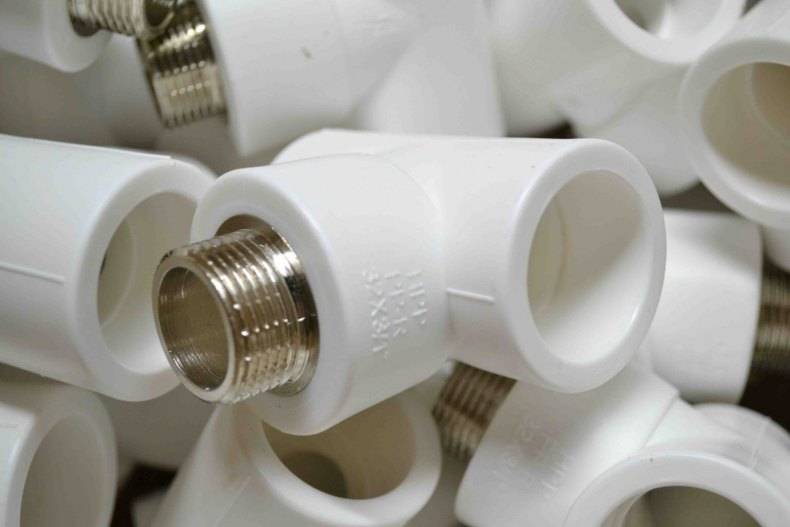

Тройники и крестовины для PPR труб

Обводы

В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы — изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.

Обводы используют в тех местах, где нужно обогнуть трубу

Компенсаторы

Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.

Компенсаторные петли используют для нивелирования температурных расширений

Краны и вентили

В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.

Краны и вентили из полипропилена использовать в системах гораздо удобнее

Заглушки

В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

Заглушки из полипропиленовых труб

Фиксаторы и крепеж

Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.

Фиксаторы и крепежные планки очень удобны в применении

Американки

Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).

Качество труб и фитингов во многом определяет долговечность системы отопления

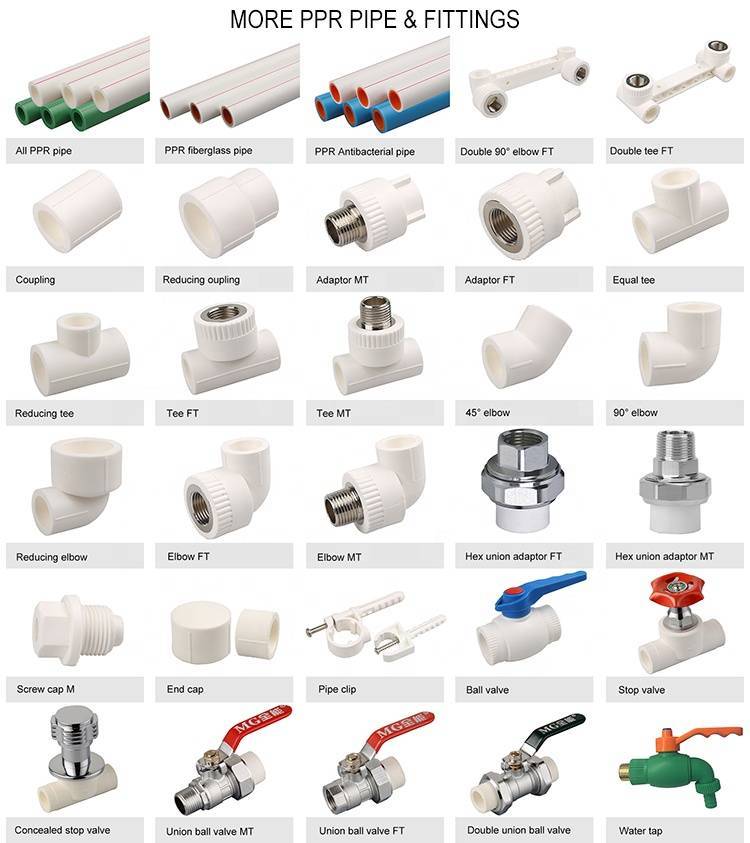

С какими деталями стыкуются полипропиленовые трубы

Изделия комбинируются с соединительными элементами из стали и полиэтилена. Применяют фитинги, состоящие из металлической и пластиковой части. Металлическая часть имеет резьбу, пластик стыкуется с помощью нагрева при сварке или пайке.

Используют такие виды соединительной арматуры:

  • муфты, предназначены для соединения участков одного диаметра;
  • Крестовины или тройники необходимы для получения разветвления линии трубопровода;
  • заглушки закрывают концевые отрезки водопровода;
  • переходники требуются для стыка элементов различных диаметров;
  • штуцер понадобится для присоединения к трубопроводу гибких шлангов.

С применением этих элементов можно создать сантехническую сеть любой сложности.

Диаметр полипропиленовых фитингов

Фитинги для полипропилена отличаются в зависимости от условного диаметра. Как правило, маленькие размеры не изготавливаются в силу большой толщины стенок армированных стекловолокном магистралей. Бывают довольно значительные размеры трубопровода (вплоть до 110 мм) и соответственно комплектующих к нему, однако для инженерных сетей домашнего использования они не применяются.

Самые распространенные размеры, какие имеют полипропилен фитинги, это 20-40 мм.

Соединение элементов любого диаметра производится методом сварки. В случае, когда выполняется соединение, где используется запорная арматура, необходимы стальные фланцы.

Полипропиленовые трубы и фитинги: виды ПП изделий для сборки трубопроводов и способы соединений

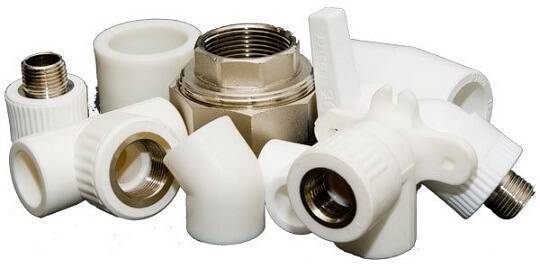

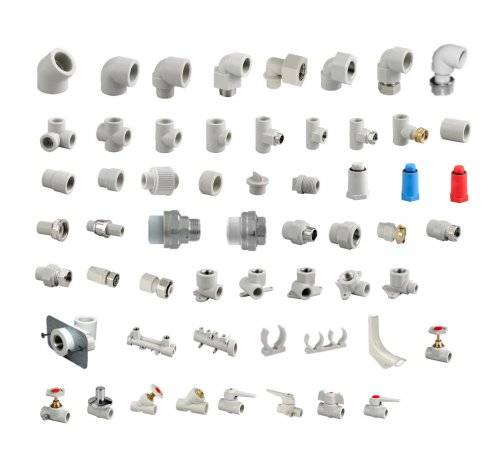

Фитинги полипропиленовые

Спаивание труб

Рассмотрим соединение труб методом спаивания:

  1. С помощью ножовки или острых ножниц, не деформирующих пластик, отрезать трубы под углом 90̊. Если вы не знаете, как отрезать трубу под углом, нужно прочесть дополнительную информацию.
  2. При наличии на торце заусениц тщательно их счистить.
  3. Разметить глубину спайки, т.е. отмерить на трубе участок определенной длины для вхождения в муфту или тройник и нарисовать маркером риску. Помнить, что длина погружения в соединяющий элемент находится в прямой зависимости от диаметра изделий. Чем крупнее трубы, тем глубина спаивания должна быть больше.

Алгоритм действий немного изменится, если трубы армированные. Тогда перед процессом спаивания нужно обработать верхний слой трубного изделия, включающий фольгу из алюминия, волокно из базальта или капрона. С помощью специального инструмента легко удалится необходимая величина слоя

Нужно обратить особое внимание на тщательность снятия фольги. Даже незначительные ее излишки на трубе негативно отразятся на герметичности спайки.

Дальнейшие действия процесса спаивания:

  1. Установить на гладкую и надежную поверхность паяльник с насадками, которые заранее подобраны согласно диаметру труб.
  2. Одновременно на раскаленную насадку с двух сторон насаживают трубу и фитинг, продвигая до нанесенной маркером разметки.
  3. Разогреть пластик, выдержав определенное время, которое зависит от диаметрального размера труб. Например, если величина поперечного сечения изделия составляет 20 мм, то для разогрева достаточно 6 сек; если 32 мм — 8 сек.
  4. Затем элементы снимают с насадки и обеспечивают прочную фиксацию друг в друга. Ни в коем разе не производить поворотных движений.
  5. Чтобы обеспечить прочное сцепление стыка, нужно выдержать 4-10 сек. Этого времени будет достаточно для качественного застывания полипропилена и получения неразъемного соединения.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
