Печь камин своими руками из кирпича: чертежи и процесс кладки

Местоположение кирпичной печи камина

Чтобы решить, где лучше установить печь камин, нужно знать планировку и размеры дома.

Оптимальные решения для местоположения печи камина:

• в середине большой общей комнаты;
• в центре здания на стыке межкомнатных перегородок;
• в простенке между общей комнатой и кухонной зоной;
• между прихожей и спальней.

Если расположить печку камин в центре помещения возле (вразрез) одной из внутренних стен, прогреваются сразу несколько комнат. Удобно, если отопительная печь, которая выполняет функцию камина и варочного аппарата, будет располагаться между общей комнатой и кухней. Каминная сторона будет в общей комнате, а варочная панель — в кухонной зоне.

Тепловой щиток играет роль тёплого простенка, если печь соорудить между гостиной и спальней.

Чем больше мощностные характеристики топочной камеры, тем просторней должна быть площадь каминного зала.

Для улучшения микроклимата внутри здания и обеспечения нормального горения предусматривают дополнительную подачу воздуха. Это можно сделать разными способами. Подойдут обычные оконные форточки, или специальные каналы для притока воздуха с улицы. Их диаметр зависит от типа топочной камеры. Для топки закрытого типа канал делают не менее 10 см., для открытых — не менее 20 см.

Варианты переделывания

Самым простым способом переделывания считается метод расширения конструкции. Его особенность состоит в том, что старую печку придется хорошо вычистить, а само оборудование сделать более современным – поменять устаревший отделочный материал на новый.

Самые большие трудности возникают с перепланировкой топки прежней печи. Специалисты советуют использовать чугунные пластины или огнестойкий кирпич для перекрытия топки.

Переделать печь полностью – это самое сложное задание. Работы начинаются с полного демонтажа всей конструкции. После чего рассматривается фундамент. Если его качество соответствует современным требованиям, то его можно не демонтировать. Старый и потрескавшийся фундамент придется переделать.

Стоит отметить, что полный демонтаж постройки необходимо также проводить правильно:

• Надстройка полностью демонтируется от потолка до пола;
• Целые и хорошие кирпичи откладываются в сторону (в процессе постройки новой конструкции их можно использовать);
• Демонтаж старой печи не должен сопровождаться сильными разрушениями близстоящих стен и предметов интерьера;
• Внимательно следите за прежней топкой. В процессе демонтажа старайтесь не повредить ее дверцы или камеры. Поврежденное оборудование придется выбросить и сделать новое.

Обвязка печи

В редких случаях обогрев комнаты печью происходит за счет конвекционных потоков. Сам статус устройства подразумевает максимально эффективное использование освобожденной энергии. Поэтому система отопления снабжается теплоносителем, в качестве которого может выступать вода, циркулирующая по трубам, или воздух, движущийся под действием принудительной конвекции. Подсоединение каналов теплоносителя к печи называется обвязкой.

Некоторые проблемы, связанные с установкой печи-камина, сосредоточены именно в некорректном монтаже магистрали. При водяном отоплении циркуляцию обеспечивает насос или она осуществляется за счет естественной конвекции

Во втором случае важно соблюдать определенный наклон магистрали, так как обратный наклон приведет к застою жидкости. В закрытой системе отопления (1-й случай) наклон не имеет значения, зато система предъявляет жесткие требования по герметичности

Даже небольшое количество попавшего воздуха остановит циркуляцию.

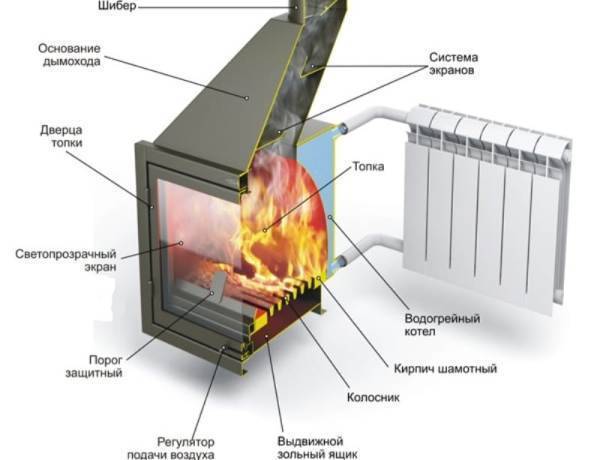

Схема подключения контура отопления

Обвязка воздуховода не представляет сложности, однако укладка магистрали под панели или облицовка гипсокартоном – трудоемкий процесс. Печь, использующая воздух в качестве теплоносителя, снабжается системой вентиляторов, которая гонит воздух по магистрали. Регулируя заслонками подачу, можно направлять тепло выборочно в разные комнаты.

Что даст реконструкция печи

Русская печь в доме установлена таким образом, чтобы прогревать максимальную жилую площадь, не исключалось и расположение в центре. Теперь задумайтесь, разве это не современный стиль?

В нашем представлении печь носит образ некой конструкции с неровными гранями и побелкой, оставляющей следы на одежде, в случае нечаянного прикосновения, а если выровнять грани и использовать современные материалы, то уже навскидку вырисовываются интересные проекты, которые по оригинальности замысла не уступят ведущим дизайнерским разработкам.

Возможность строительства островных типов, пристенных вариантов, стилизация комнаты под убранство крестьянской избы (перспективное направление). Все это ожидает нас после переделки старой печи в современный камин.

Деревенский антураж

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

• мастерок;
• молоток-кирочка;
• измерительные инструменты: рулетка, отвес, уровень;
• шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде

Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

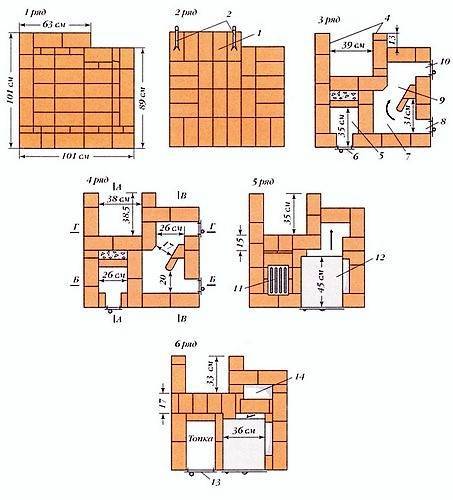

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

• с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
• место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
• периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
• аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

Отделка камина

Чтобы придать сооруженной конструкции презентабельный вид, ее нужно переделать под современные требования. Если старые печки не нуждались в облицовочных материалах, то сооруженный камин желательно оштукатурить или заделать керамической плиткой. Не стоит забывать и об основании печи. Ее можно украсить при помощи декоративных дверей из металла или огнестойкого стекла.

Стоит отметить, что отделка топки не сопровождается исключительно декоративными работами. Также не стоит забывать о безопасности – пол вокруг отопительного оборудования лучше покрыть керамической плиткой или другим негорючим материалом. Сзади печки стена также заделывается керамической плиткой или современными негорючими материалами.

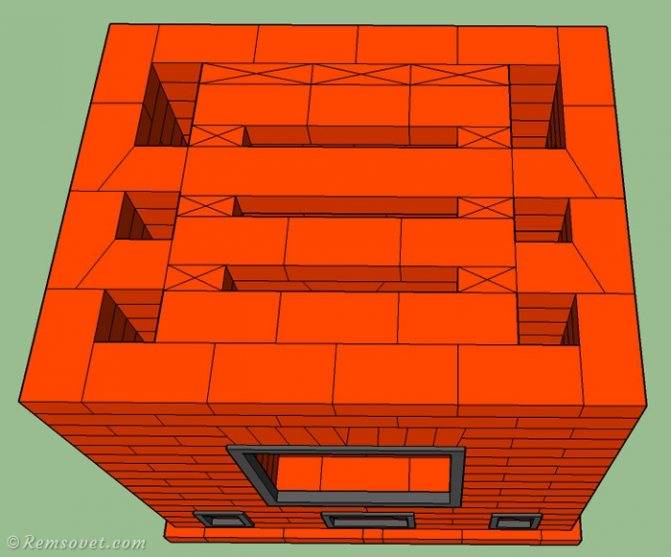

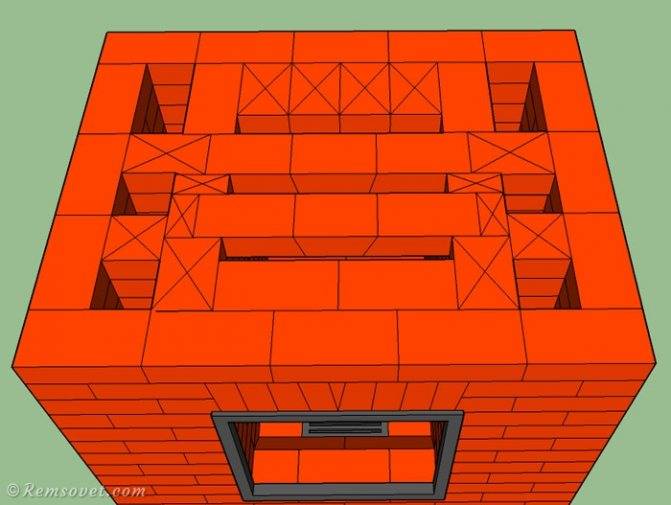

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд

выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом

уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду

ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом

добираем высоту дверец:

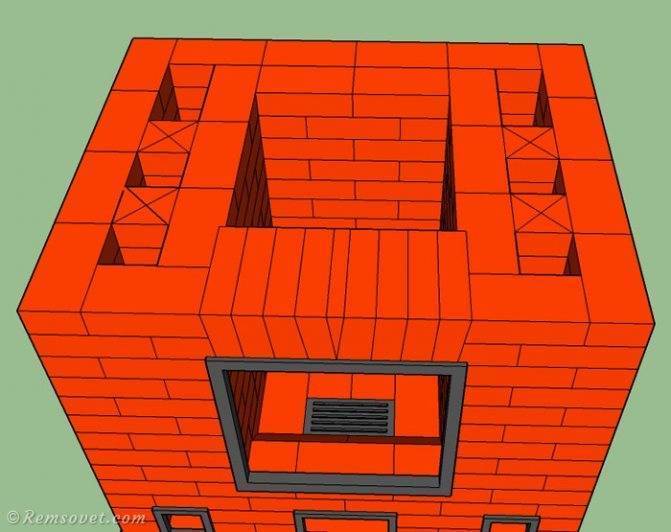

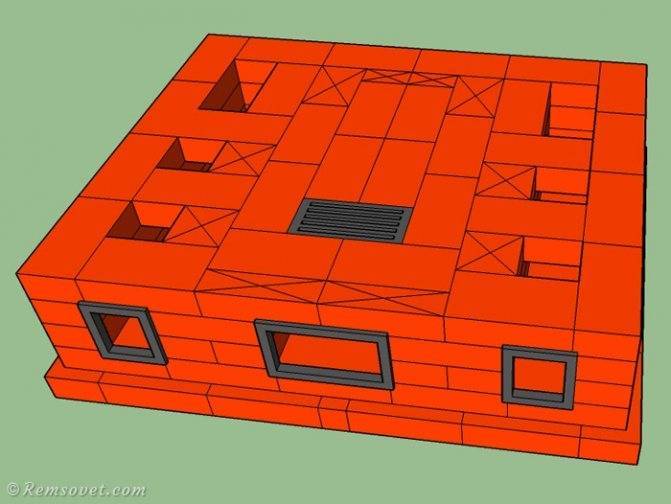

Пятым рядом

перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд

— формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд.

Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды.

Поднимаем топку до высоты каминной дверцы:

14-15 ряды.

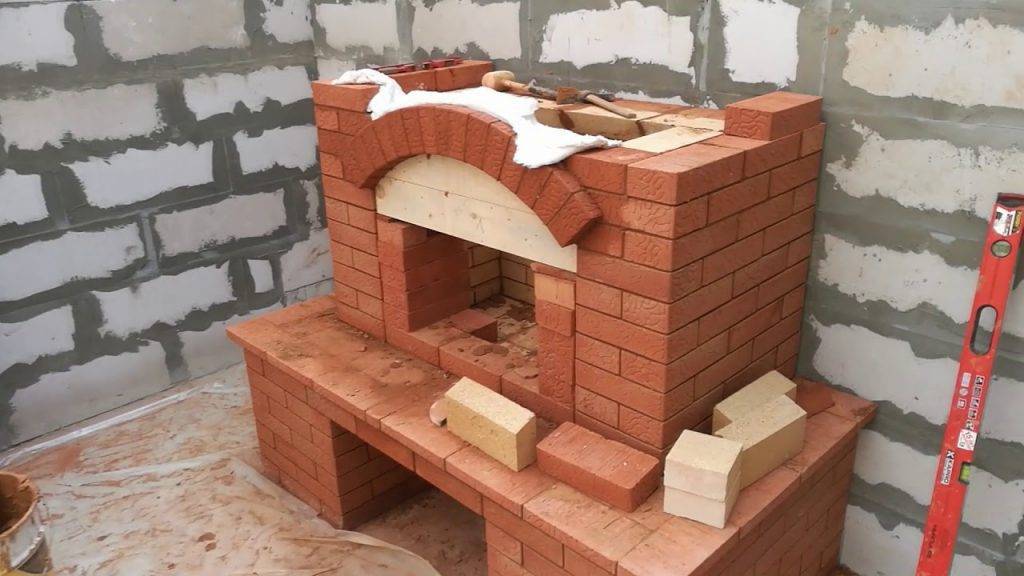

Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд.

Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд.

Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд.

Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

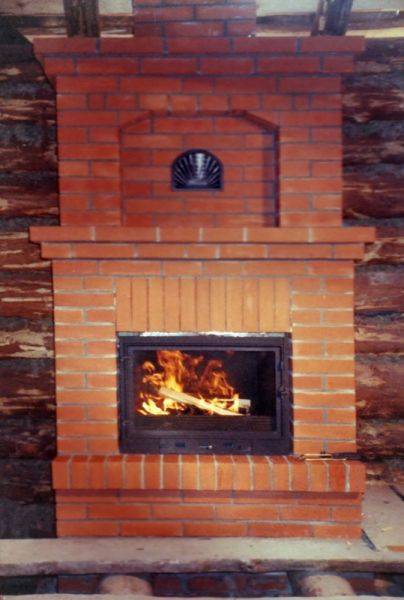

Устройство печей

Построить печь-камин из кирпича возможно только потому, что они имеют схожее строение, поэтому есть возможность некоторые составные элементы сделать общими. В зависимости от этого все устройства подразделяют на отдельные группы:

• печи-камины с общей топкой;
• печи-камины с общим дымоходом;
• раздельные печи и камины в одном корпусе.

Принципиальное устройство любой печи с камином можно рассмотреть на одном примере.

Схема сооружения из кирпича

На схеме показан общий вид камина и печи в одном устройстве и его разрезы. Здесь печная топка закрыта стеклянной дверцей, позволяющей использовать конструкцию в качестве камина. Фронтальный разрез демонстрирует направление движения воздушных потоков.

Холодный воздух поступает снизу и, нагреваясь, попадает в дымосборник. В отличие от камина, печь не позволяет нагретому воздуху сразу выходить в атмосферу. Он опускается вниз по специальным каналам и затем снова поднимается. Движение воздуха обеспечивается разностью давлений. Естественно, для этого необходимо обеспечить хорошую тягу.

Такое формирование дымохода позволяет максимально отобрать энергию от нагретого воздуха, прежде чем он покинет корпус печи. Компактность данного устройства позволяет использовать ее даже для дачи, причем в качестве полноценной системы отопления.

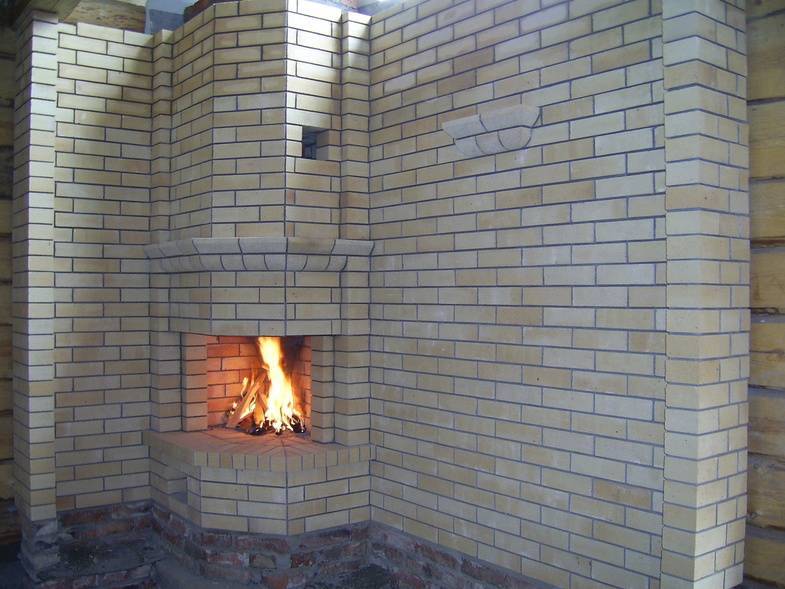

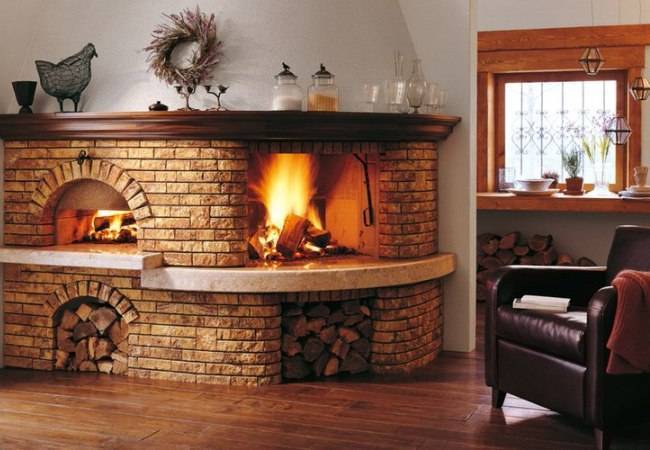

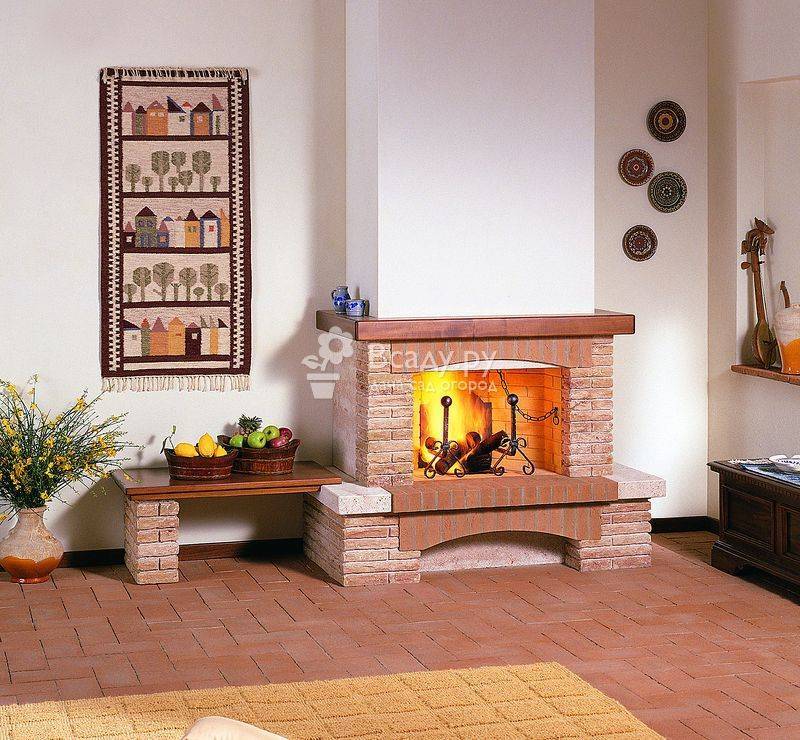

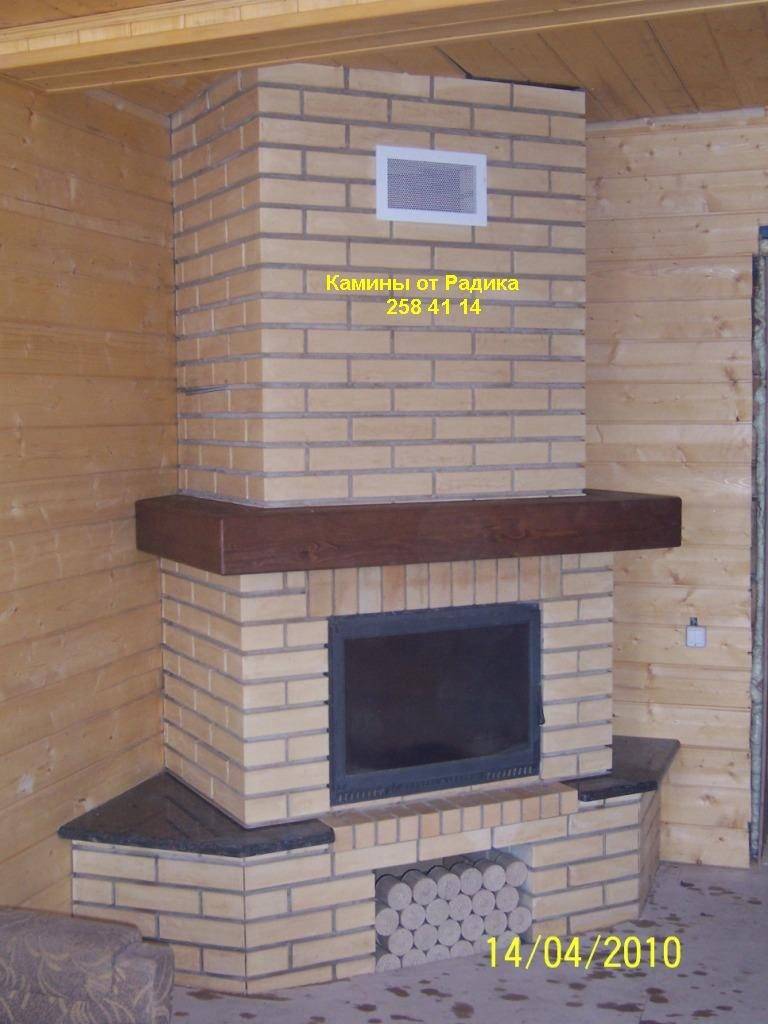

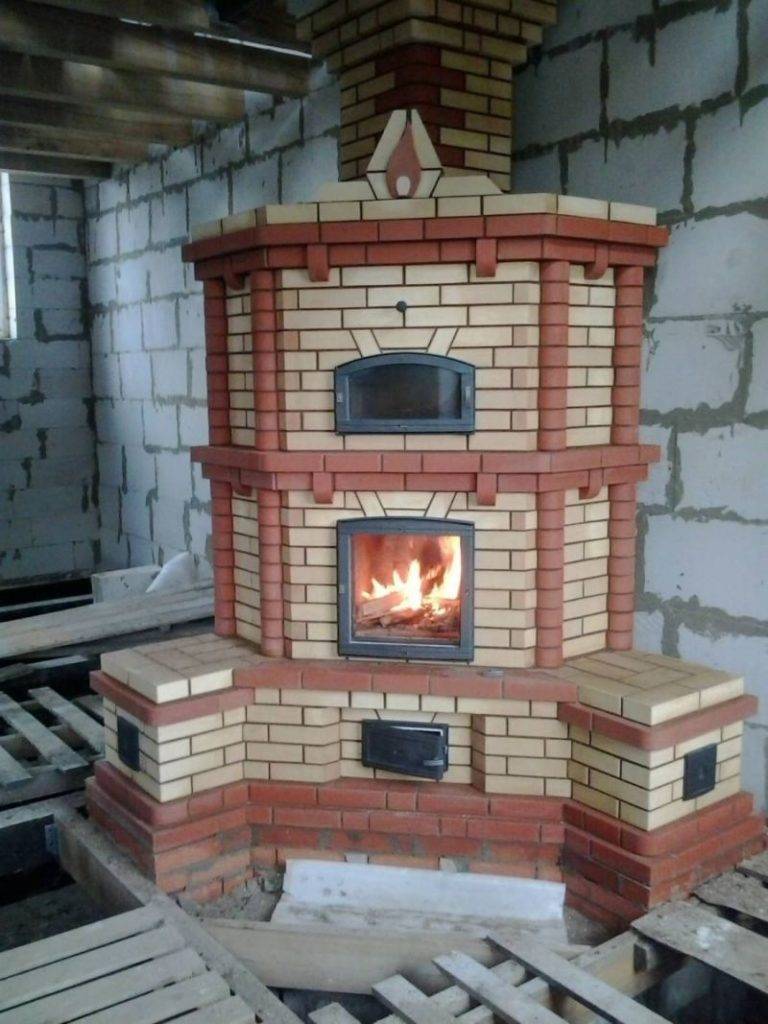

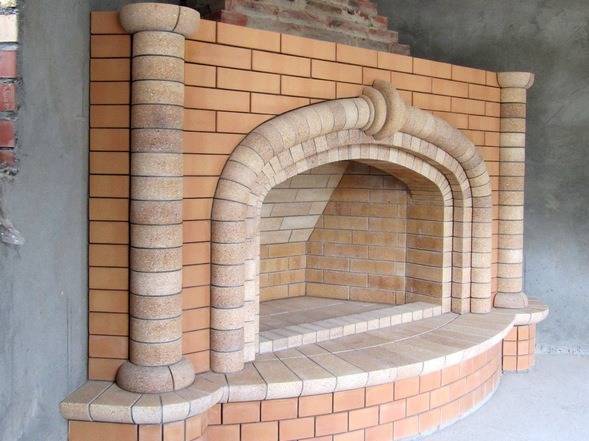

Симпатичный угловой камин с функциями печи

Устройство классического камина

Проекты каминов из кирпича бывают совершенно разными, но при этом основная конструкция имеет стандартные отсеки:

• Фундамент
• Основание
• Предтопочная площадка
• Топливник или камера сгорания дров
• Портал, обрамление топливника
• Дымосборник, сужающийся канал над топливником
• Каминный зуб, выступ в дымосбрнике, который нужен для забора тепла от сгорающего топлива
• Зеркало камина или ширина портала помноженная на высоту.
• Дымоход, труба через которую выводятся газы от горения топлива
• Задвижка, горизонтальная шторка в дымоходе, которая регулирует силу тяги

Это основное устройство камина. Дополнительно выполняются следующие детали:

• Облицовка предкаминного пространства. Небольшая площадка перед камином отделывается металлом или керамической плиткой. Это защищает пол от углей, мусора от дров и золы.
• Каминная решетка, декоративный элемент, который не позволяет вывалиться дровам из очага.
• Огнеупорный экран топочной камеры, выполняет ту же функцию, как и каминная решетка. Он дополнительно защищает от огня детей и от того, что они полезут в камин.
• Облицовка камина. Выполняется из керамической огнеупорной плитки. Это удобно, так как такое плитку проще мыть от пыли и других загрязнений. Кроме того, как показывают приведенные здесь фото камина из кирпича, сделанного своими руками, плитка выглядит весьма живописно и оригинально.

Такие дополнения необязательны для хорошей работы камина, но приятны и удобны. Их можно выполнить и позже, после возведения основного сооружения.

Облицовка

Когда конструкция полностью просохнет, можно перейти к декоративному оформлению. Для облицовки камина есть разные методики, нужно, чтобы материал был устойчив к сильному нагреву.

Кирпичная отделка

Старому кирпичу можно придать более свежий, декоративный вид, если правильно провести обработку.

Сначала, со швов, кирпичей счищаются излишки цементно-глиняной смеси абразивной бумагой. Необходимо обработать швы, например, цветной смесью, придать им выпуклую форму.

Кирпичи нужно покрыть устойчивой к жару краской. Финишное покрытие — лак, переносящий сильный нагрев.

Покрытие штукатуркой

Простой вариант отделки — штукатурка. Чтобы выполнить облицовку не нужны сложные монтажные работы, как, например, с плиткой.

Необходимо сделать раствор более прочным, можно использовать соль, измельченную стеклоткань. Чтобы придать покрытию оттенок, добавляют известковую краску.

Перед тем, как начинать штукатурить, камин протапливают, пока внешняя поверхность не станет теплой. Штукатурку наносят слоями, первый слой устраняет мелкие неровности, второй — декорирующий.

Каменное покрытие

Эффектную отделку можно сделать искусственным, натуральным камнем. В обоих случаях будет использован экологически чистый материал, разница в весе, плотности сырья.

Искусственный материал стоит значительно дешевле, можно сделать своими силами. Натуральный аналог лучше, за счет природных свойств.

Натуральное сырье характеризуется повышенной устойчивостью к любым изменениям температуры, влажности, механическим повреждениям, в отличие от искусственно созданного материала.

Облицовка сложная, натуральное сырье затруднительно крепить на обычный раствор. Рекомендуется проконсультироваться с каменщиком.

Плиточная гладь

Для оформления внешней стороны печей, каминных устройств подходят не все модели плиток: клинкер, керамогранит, терракота, майолика.

Большое распространение получила клинкерная плитка, из-за устойчивости. Есть много расцветок, имитация природного камня. Выпускаются модели с добавлением каменной крошки, усиливает эксплуатационные характеристики.

Для плитки потребуется клей, который не будет пересыхать под воздействием высоких температур.

Сделать камин с нуля, либо переделать старую печку не очень сложно, главное, проработать схему, подготовить материалы. Нельзя заменять материал на похожий, сооружение будет сильно нагреваться.

Пошаговый алгоритм переделки печи:

Виды

Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.

Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.

Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.

Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.

Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.

Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.

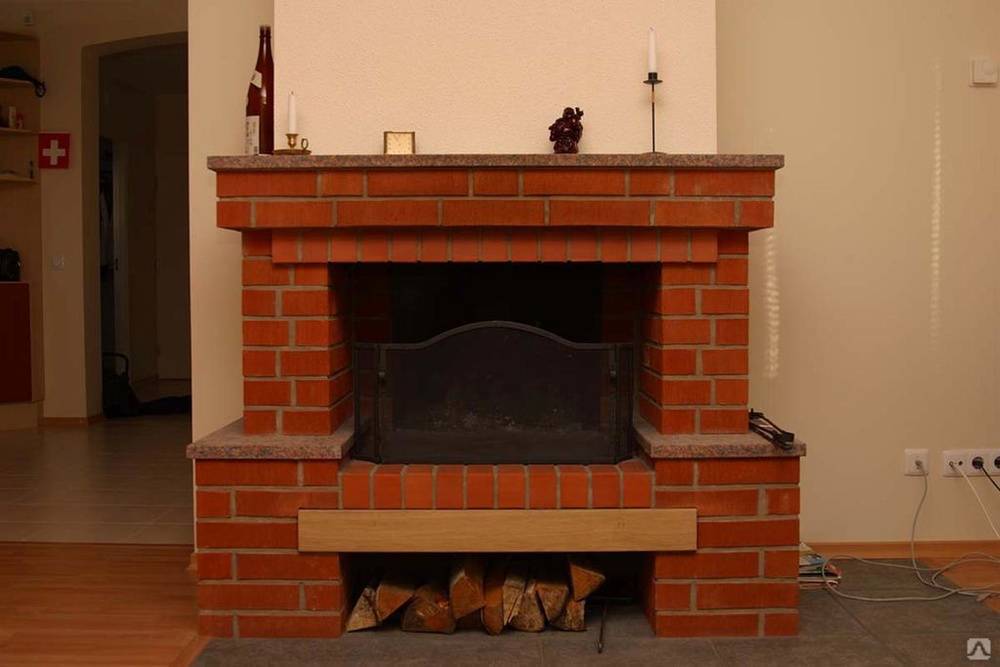

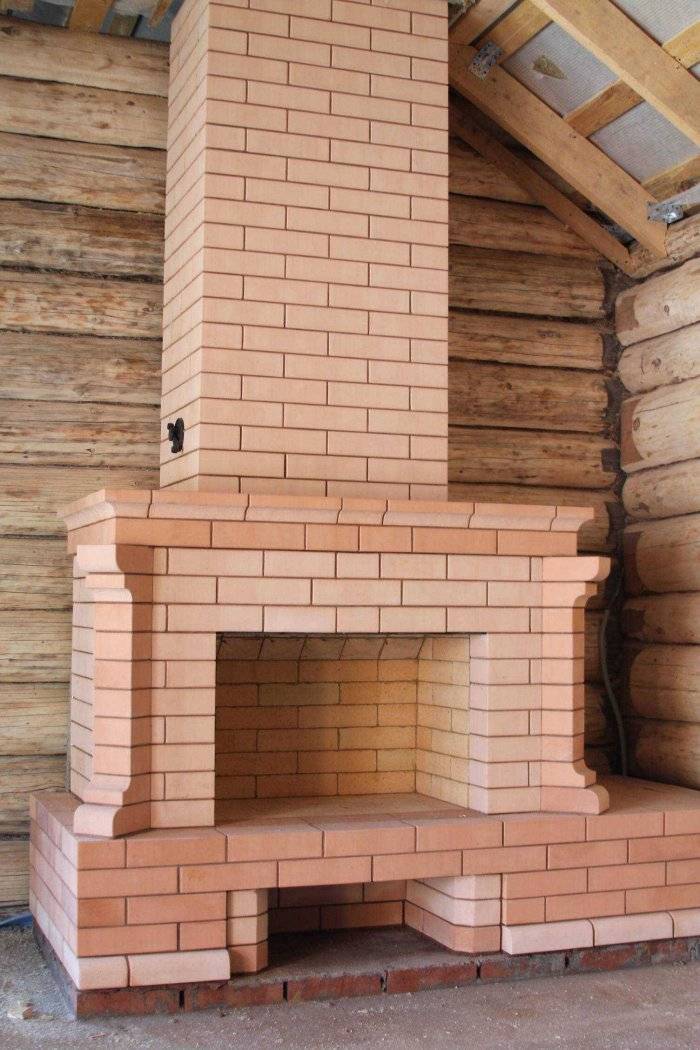

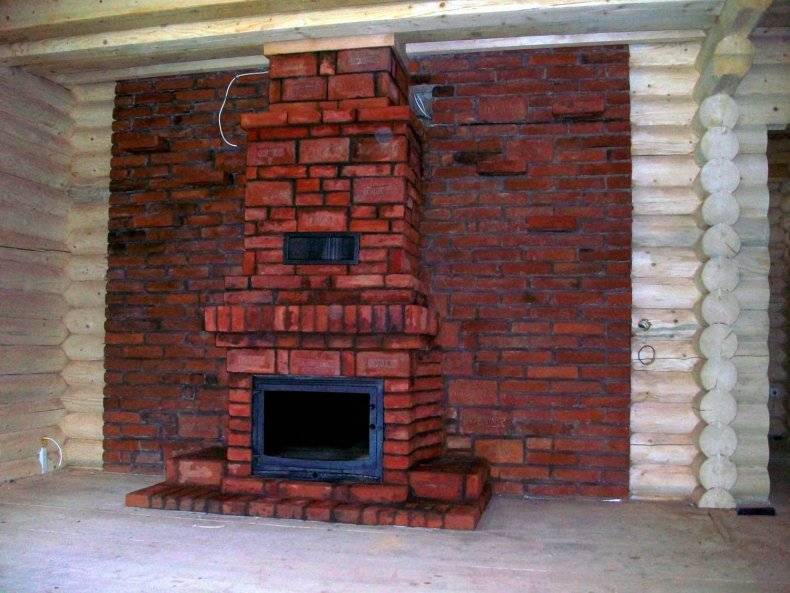

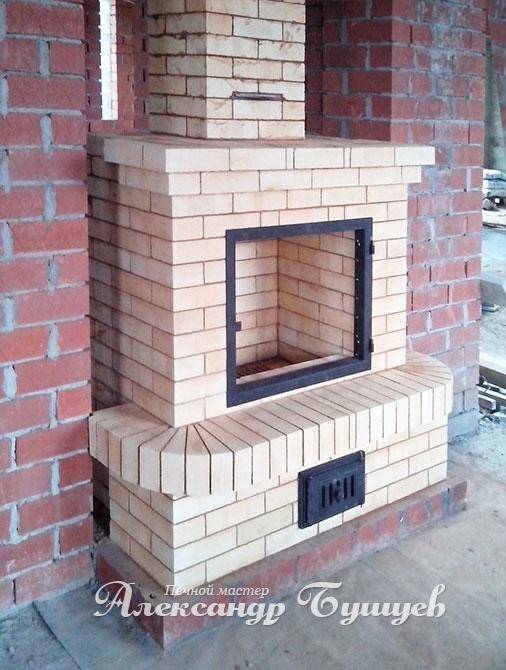

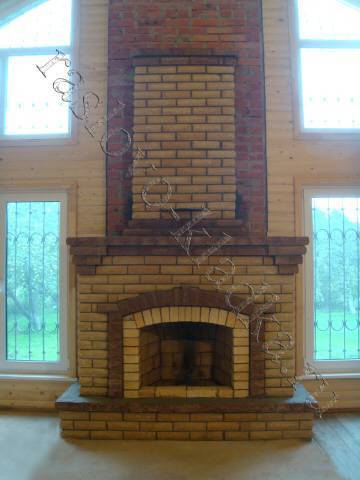

Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.

Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.

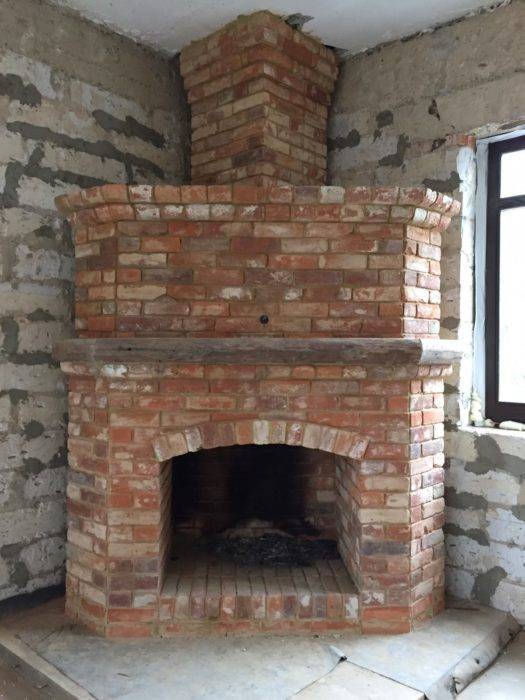

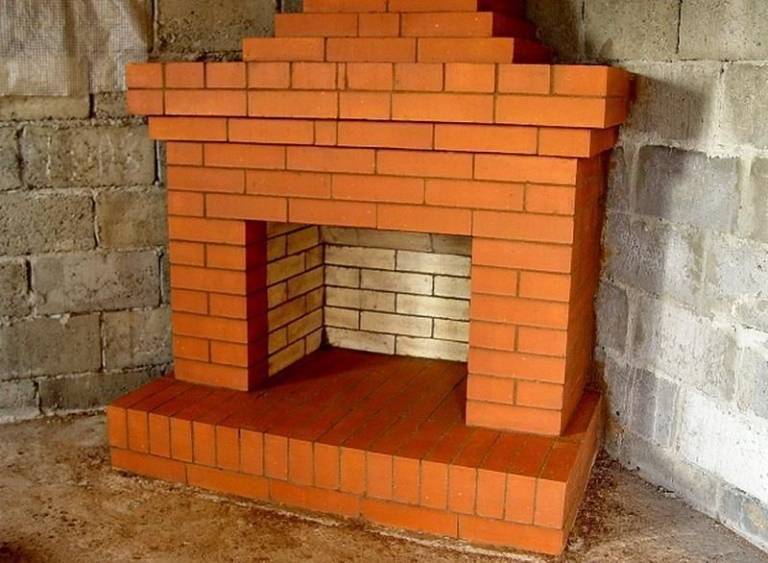

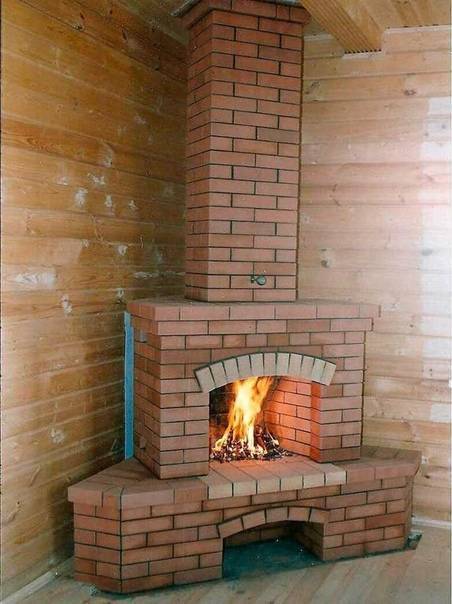

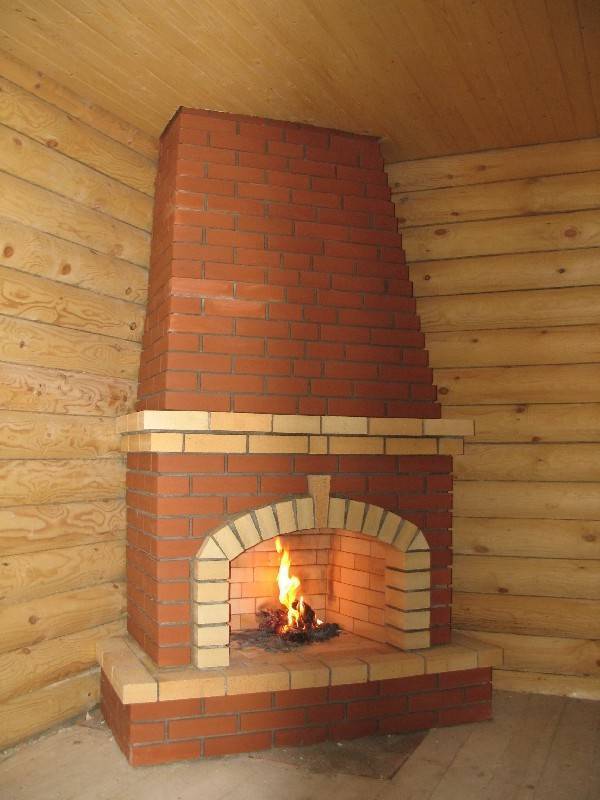

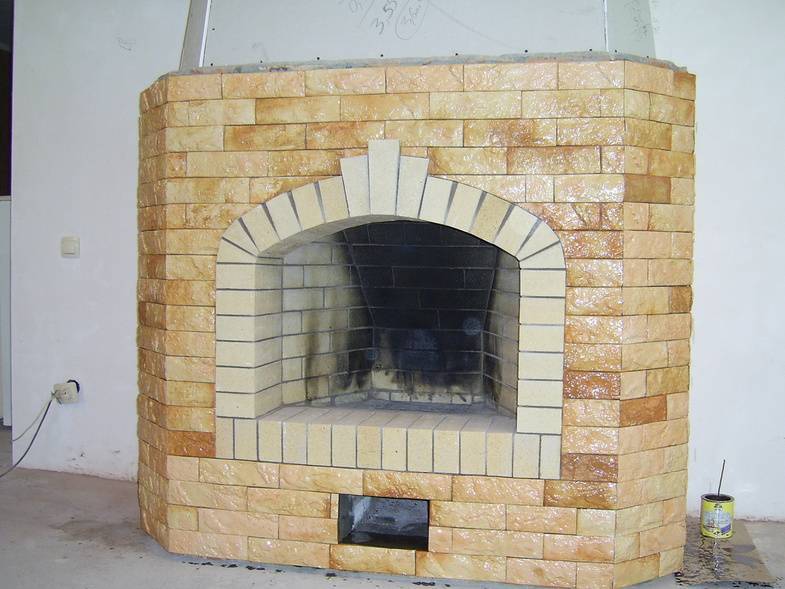

Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.

Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

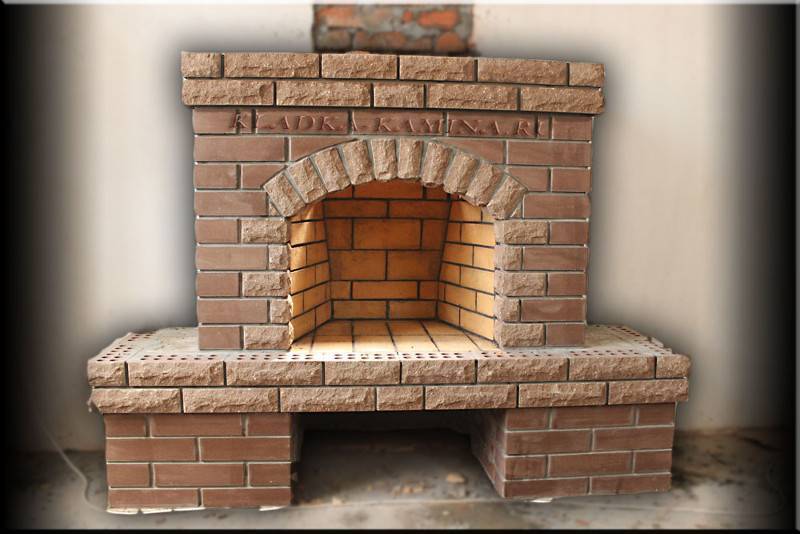

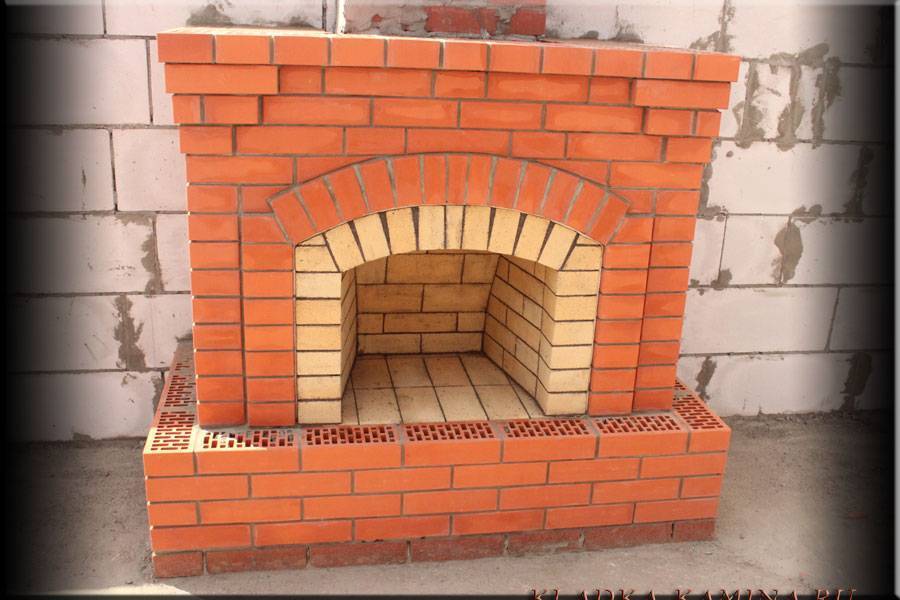

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.

Барьером (заграждением) служит декоративная решетка.

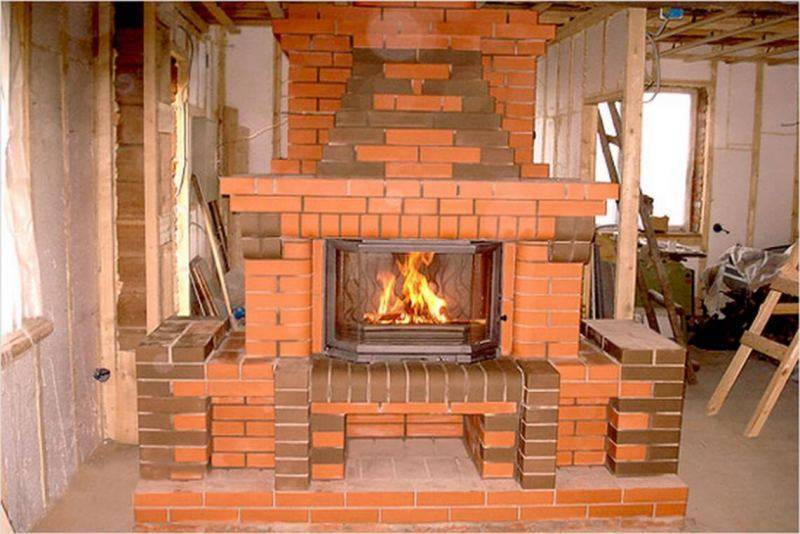

Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.

Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).

Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.

Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ

Особое внимание уделяется расположению дымохода

Далее рассмотрим такую печь как шведка с камином

Шведская печь камин совмещает в своей конструкции систему отопления и варочную плиту. Благодаря выполненной вытяжки запахи удаляются в систему дымохода. Благодаря порядовке готовых печей-каминов из кирпича стандарт, можно выполнить такую печь самому.

шведка с камином порядовка

Первые ряды выполняются сплошными, с 3 ряда выполняется зольная камера с дверкой для очистки.

начало кладки 1-6 ряды

Далее монтируется колосниковая решетка и соединяются вертикальные каналы. Формируются стенки топки и монтаж дверки духовки.

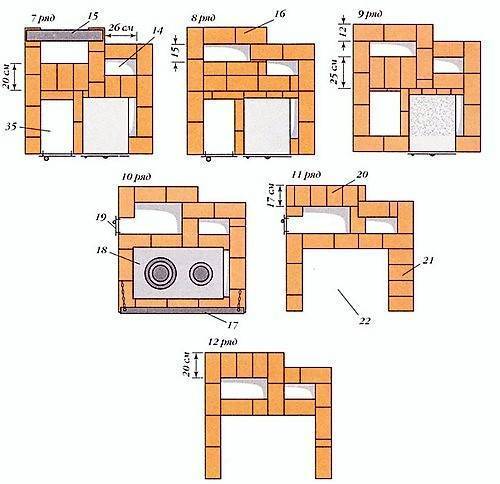

Продолжение кладки, 7 -12 ряды

После этого делаются сушильные камеры и вытяжной канал.

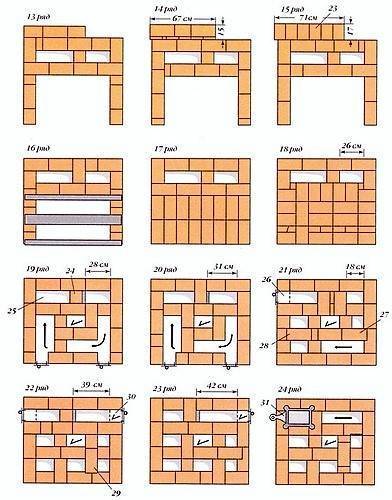

сложные внутренние каналы,13-24 ряды

В конце перекрывается вся печь чуть больше площади печи, а в последнем ряду все возвращается в свой размер.

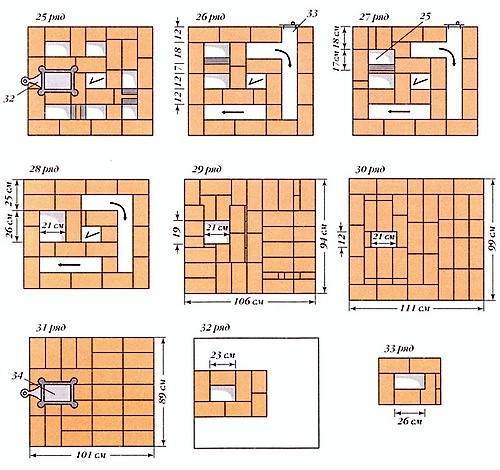

система задвижек и переход на дымоходную трубу, 25-33 ряды

Заключительным этапом является формирование дымовой трубы.

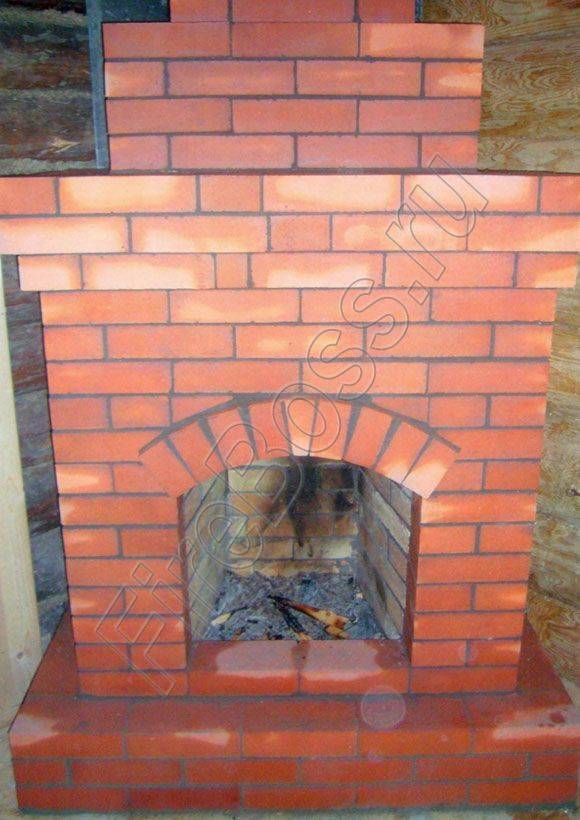

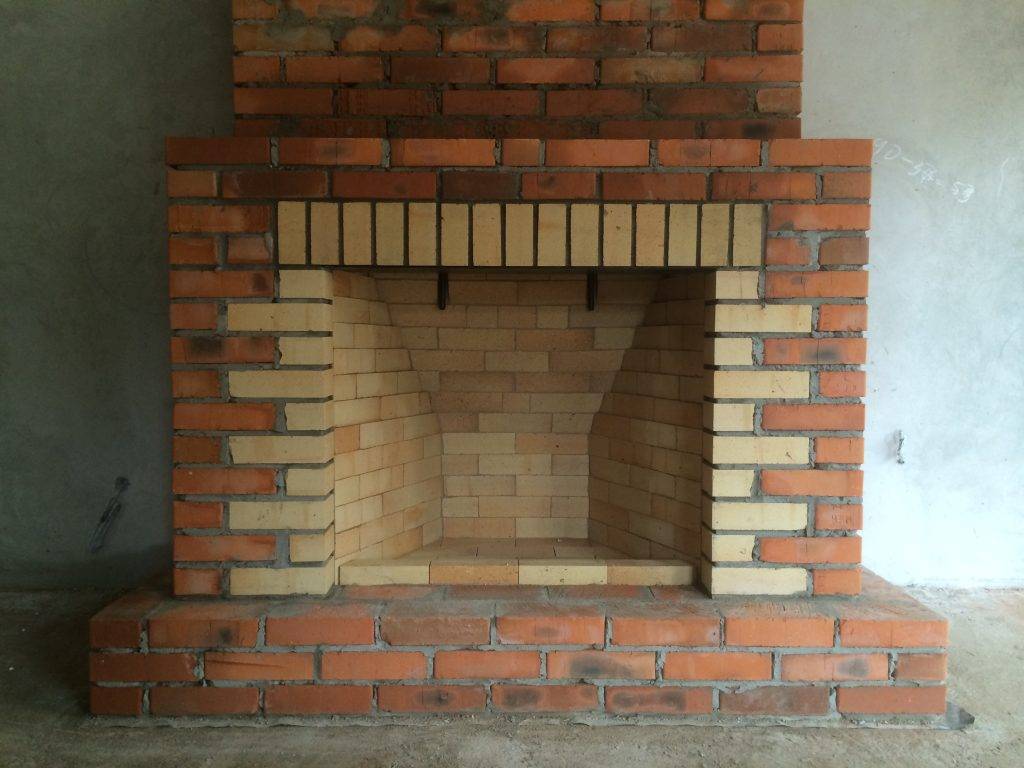

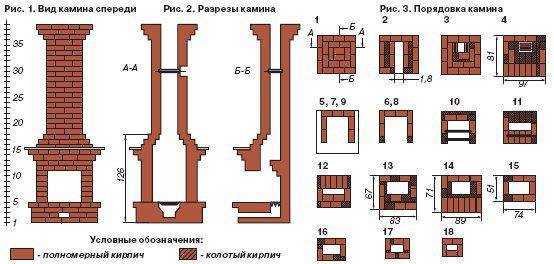

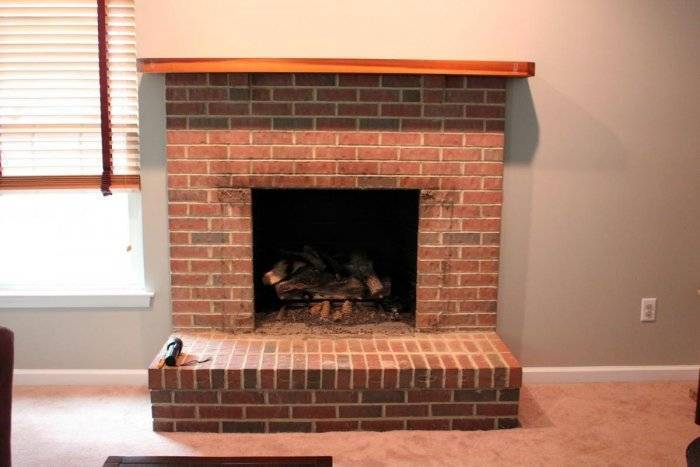

Простой пристенный камин с прямым дымоходом

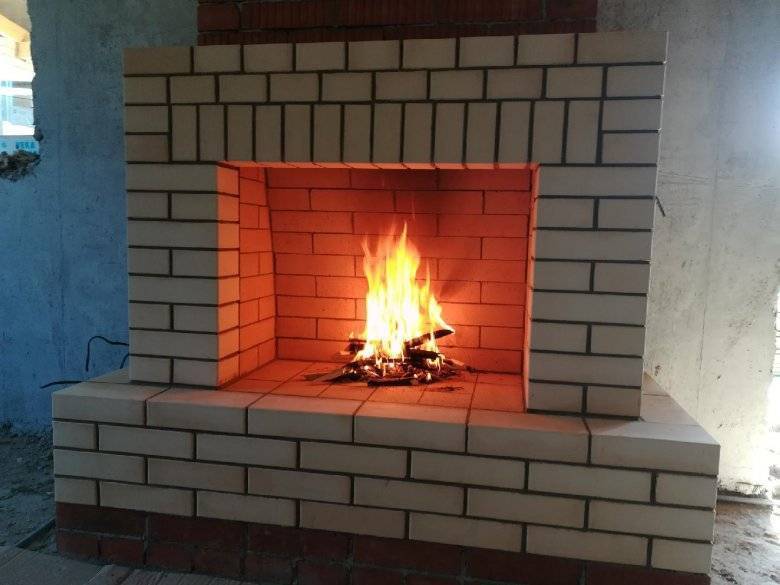

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Варианты переделки печи в камин

Как делается камин из печи? Вариантов здесь несколько, многое зависит от исходного состояния конструкции. Самый простой вариант того, как из старой печи сделать камин, заключается в том, что надо просто обновить топку, немного расширить ее до приемлемого размера, после чего поставить специальную стеклянную дверцу, которая еще называется финской.

Такой вариант самый простой, тут не надо вносить изменения в конструкцию, она остается прежней, но саму печь обязательно требуется почистить. Новая дверца сделает конструкцию максимально похожей на камин, а если еще и выполнить декоративную облицовку, например, при помощи изразцов либо мраморной плитки, то схожесть с камином будет максимальной.

Есть еще варианты, как сделать камин из обычной печи. Самый дорогой и сложный — разборка старой конструкции и сборка новой. Сначала печь демонтируется, после чего требуется осмотреть основание, возможно, будет нужна новая подсыпка песка. После этого на поверхность настилается слой гидроизоляции из рубероида, выполняется новая кладка по выбранной схеме.

Процесс работы в данном случае выглядит таким образом:

1. Старая печь демонтируется, основание осматривается на предмет повреждений.
2. Выполняется кирпичная кладка подиума, который необходим для защиты основания от высоких температур при сжигании дров.
3. Согласно приготовленной схеме выполняется кладка камина, которая ничем не отличается от обычной. Для этого применяется специальный печной и огнеупорный кирпич. Сама топка может иметь различные размеры, рекомендуется установка стеклянной дверцы, которая не только увеличит теплоотдачу, но и сделает использование камина более безопасным. Пол вокруг такой конструкции надо выложить при помощи огнеупорного материала, например керамической либо каменной плитки. Поверхность камина декорируется разными отделочными материалами, из самых стильных необходимо отметить изразцовую плитку, которая идеально подходит для любого интерьера.

Строительные работы

На начальном этапе строительных работ важно определиться с местом, где будет стоять печь. Чаще всего применяют схему расположения, когда топка с варочной плитой находится со стороны кухни, а камин – со стороны гостиной. Не в каждом доме такая схема возможна, так что приходится действовать, в зависимости от ситуации

Не в каждом доме такая схема возможна, так что приходится действовать, в зависимости от ситуации.

Порядок возведения печки камина для дома из кирпича:

• Фундамент. Нужно выкопать котлован, засыпав его дно щебнем. Для трамбовки и выравнивания слоя камня используется специальное приспособление.
• Сооружение опалубки. Материалом выступает струганная доска. После этого можно заливать цементный раствор.
• На застывание основания обычно дается неделя. Далее проводится укладка первого кирпичного ряда. В качестве гидроизоляции поверх цементной стяжки застилают слой рубероида.
• Кладка кирпича. Процедура реализуется по ранее выбранной схеме. Также проводится монтаж печного литья. При отсутствии должного опыта рекомендуется применять порядовку, иначе придется заново переделывать работу. Чтобы кирпичи лучше сцеплялись с раствором, их нужно за сутки до укладки замочить в воде. По ходу кладки проводится заглаживание внутренних сторон печи. В дальнейшем это убережет стенки печного камина от оседания пепла и сажи.
• Сооружение дымохода. По ходу этой процедуры большое значение имеет точное соблюдение норм пожарной безопасности. На участках прохождения трубы сквозь перекрытия необходимо провести изоляцию огнеупорным материалом.
• Сушка. Подразумевается пауза в работе на несколько недель, в течении которых кладка высыхает в естественных условиях.
• Активная сушка. Предусматривает периодическое протапливание печи, до приобретения кладочными швами равномерного оттенка.
