Установка «Булерьяна»

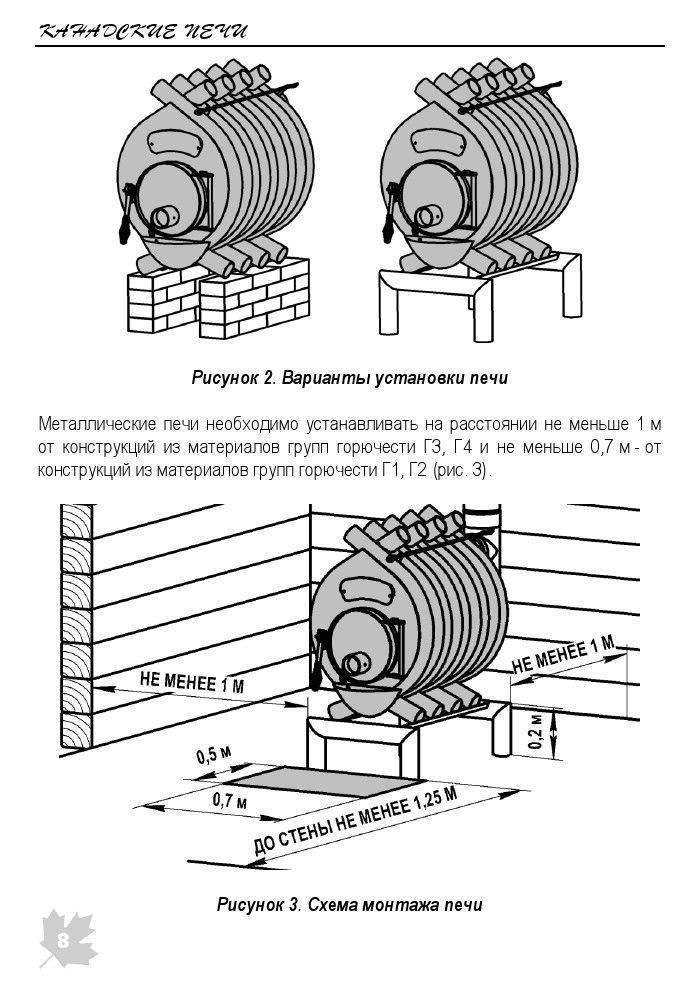

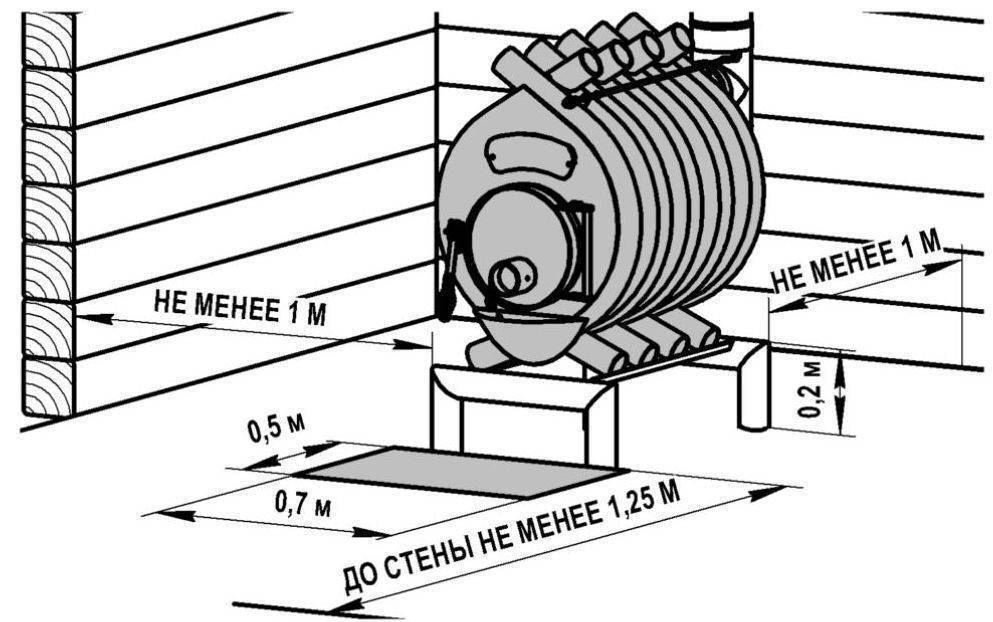

При установке нужно выдерживать расстояния до стен, которые рекомендованы пожарной охраной. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянные неоштукатуренные — не менее 1000 мм;
  • слой теплоизолятора 7 мм, а сверху металл 1 мм — расстояние 500 мм;
  • негорючая штукатурка слоем 25 мм и керамическая плитка — 700 мм;
  • одинарная кирпичная кладка (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм, собранный при помощи негорючих вставок, расстояние между листами 30 мм; конструкция крепится на защищенную слоем теплоизоляции стену — расстояние до стен 300 мм.

Печь Bulerjan должна устанавливаться на негорючем основании. Это может быть четыре ряда кирпичей, уложенных плашмя. В качестве раствора используют глиняную смесь. Размеры основания — на 30 см больше параметров печи в любую строну. Для экономии кирпичей в двух нижних рядах можно оставлять пустоты. Другой тип негорючего основания — металлическая подставка под «Булерьян» из труб. Ее высота 150-300 мм. При любом способе установки на горючем полу перед печью должен лежать металлический лист его размеры: ширина 500 мм, длинна 700 мм.

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
Правила установки «Булерьянов» на горючем полу

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (за исключением того, что он весь должен быть заизолирован, но это не требование пожарников, а технологические нюансы)

Труба дымохода может быть:

  • Кирпичной. Толщина стенки 120 мм.
  • Бетонной со стенкой 60 мм.
  • Металлической (в том числе и сэндвич).

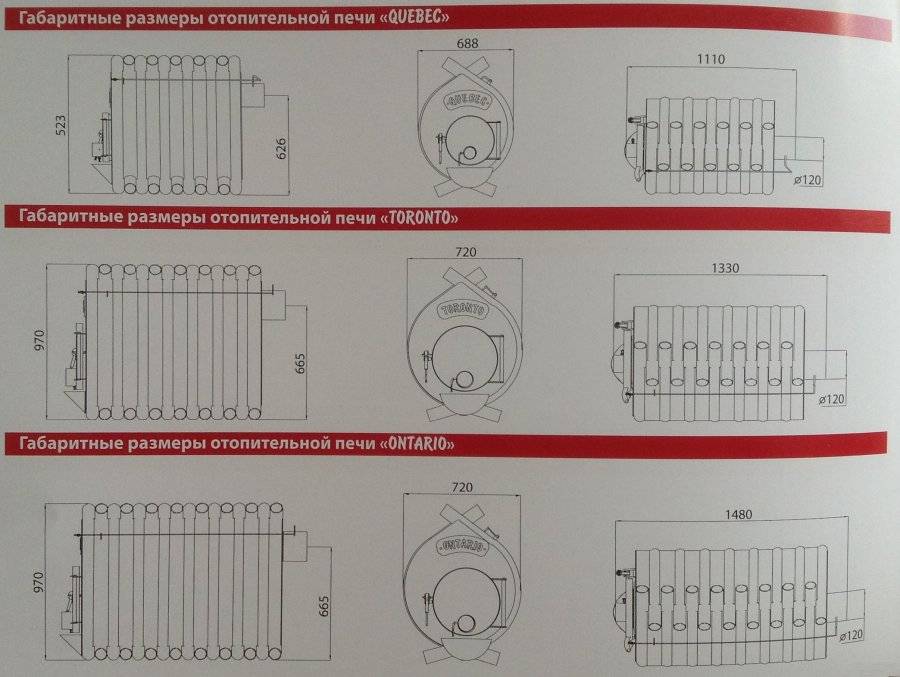

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота — 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — выше 5 м, сечением от 150 мм. Дымоход нужно делать герметичным, стыки заделывать термостойким герметиком.

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
Разрешены оба вида вывода дымохода: через кровлю или в стену

Разрешены оба способа выведения дымохода — через стену и перекрытие. Вывод в стену реализуется проще, особенно при наличии нескольких этажей. При выводе через потолок, требуется оборудовать проходной узел через перекрытие и кровлю с соблюдением всех противопожарных мер. Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

https://www.youtube.com/embed/rl-aYu76vZM

Приступаем к работе

Итак, теоретическая часть позади, поэтому можно уже приступить к изготовлению отопительного устройства.

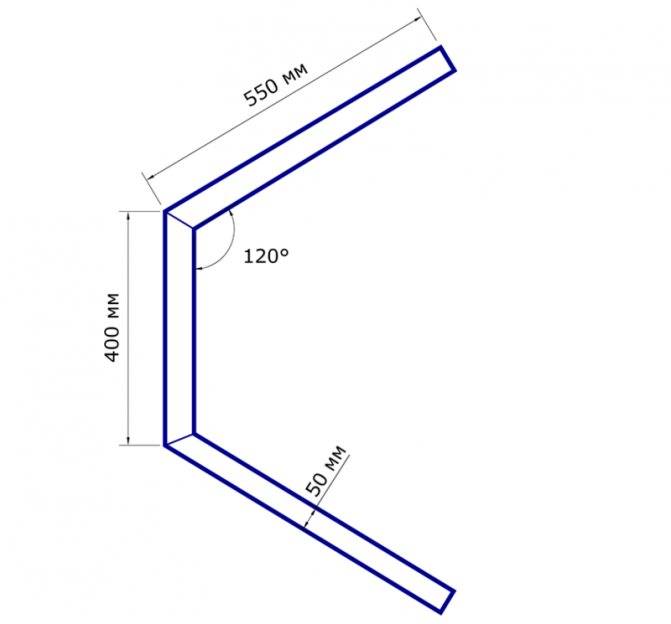

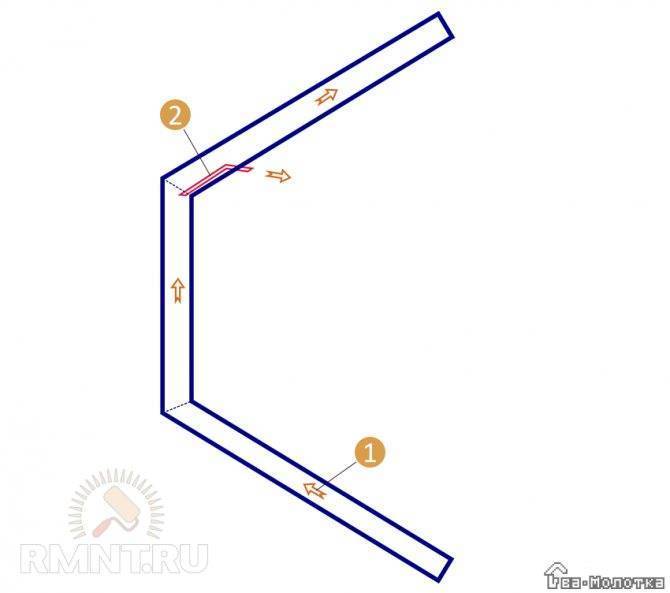

Возьмите 8 равных отрезков металлической трубы и согните их посередине трубогибом, сделав угол примерно 80 градусов. Для создания средней по размеру печи достаточно будет труб длиной 1-1.5 м.

Подготовленные трубы сваркой соединяются в единую конструкцию.

Это сооружение будет служить ещё и каркасом. Поэтому, к трубам привариваются металлические листы, которые станут корпусом печи. Металлическая пластина станет поддоном для топки и на ней будут гореть дрова. Чтобы было легче ухаживать за печкой, можно сварить поддон из двух пластин под наклоном.

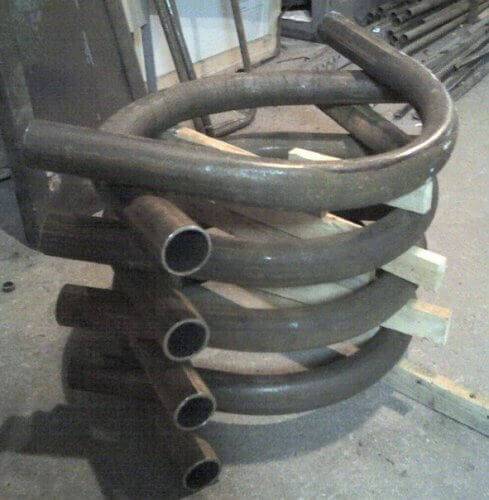

Трубы печи булерьян

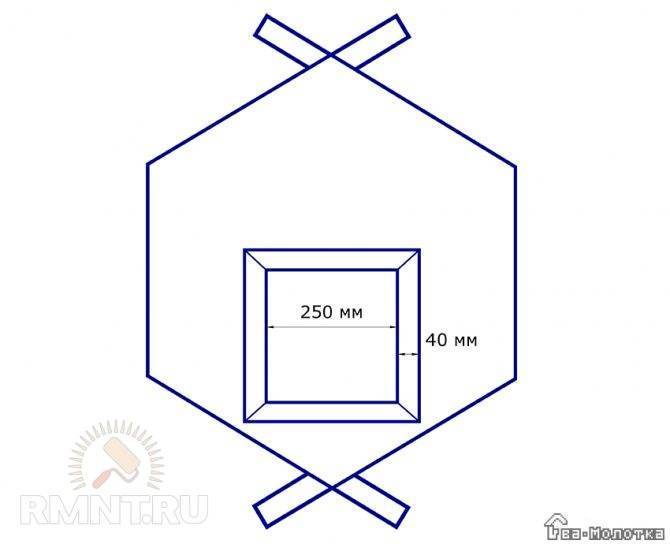

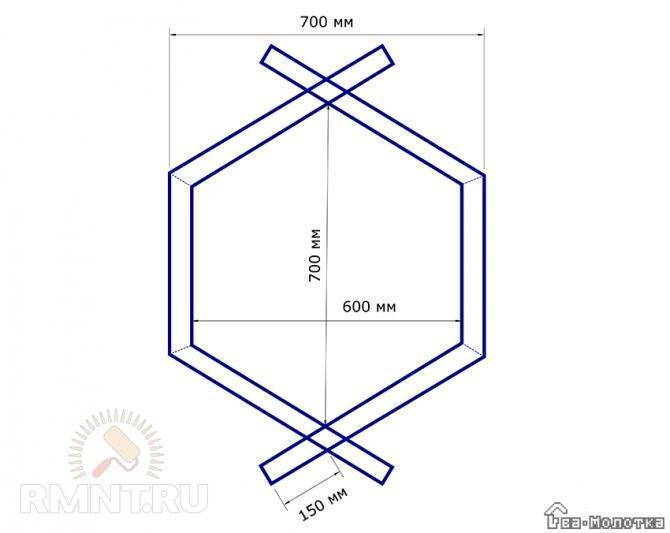

Следующий этап — заготовка передней и задней стенок булерьяна. Сначала нужно сделать лекало из плотного картона, исходя из получившихся параметров печки. По этому шаблону из металлического листа вырезаются стенки. В лицевой части нужно сделать отверстие под дверцу. Диаметр его обычно равен диаметру печи, разделённому на два. Центр окошка лучше сместить немного ниже оси булерьяна. По периметру окна с внешней стороны следует наварить кольцо из неширокой металлической полосы.

Трубы в печи булерьян

Задняя стенка делается точно так же, только отверстие в ней будет соответствовать диаметру трубы отвода и располагаться в верхней части.

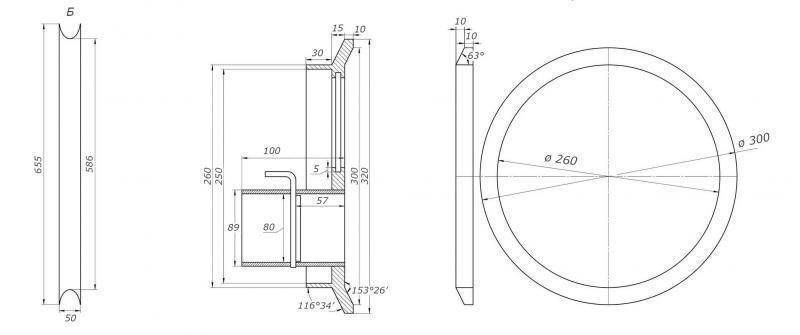

Переходим к изготовлению дверки для печи. Она делается из того же металла, вырезанного согласно диаметру переднего отверстия. Для улучшения герметичности на эту заготовку по всему периметру желательно наварить узенькую металлическую полоску. Также в дверке обязательно нужно сделать отверстие и приварить к нему поддувало с клапаном.

Этап создания печи булерьян своими руками

Для обеспечения безопасности использования, к внутренней поверхности дверцы нужно приварить полукруг из металлического листа, служащий теплоотражающим экраном.

К наружной стенке привариваются петли и можно уже закреплять дверцу.

К отверстию на задней стенке монтируется дымоход из Т-образной трубы диаметром 110 мм. В трубе обязательно делается вырез для присоединения отвода с клапаном.

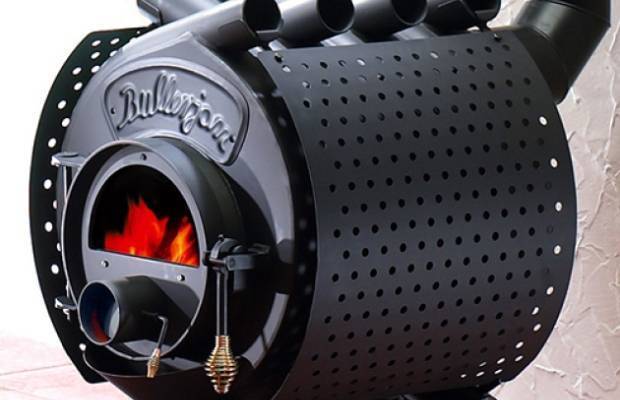

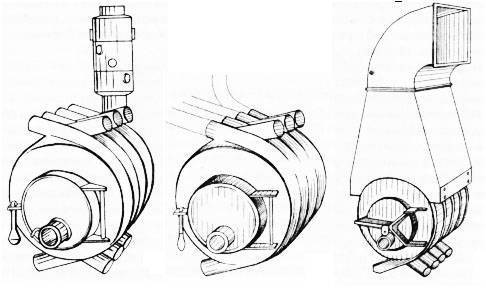

Варианты серийного исполнения печей булерьян

Этот клапан можно также сделать своими руками. По внутреннему диаметру отвода нужно вырезать металлический кружок, а в самом отводе просверлить отверстие так, чтобы ось клапана вставлялась горизонтально. Все эти части собираются и привариваются. Снаружи закрепляется кусок прута, который будет служить ручкой. На неё можно одеть деревянную колодку для удобства.

Теперь из кусочков труб делаем ножки и печь можно испытывать.

Готовая печь булерьян, изготовленная самостоятельно

В изготовлении булерьяна своими руками, так же, как и в другом ответственном деле, нужно просто придерживаться технологии и созданное изделие обязательно порадует вас отменной работой.

Обзор печи булерьян

1 Практическое использование физических и химических законов

Создать отопительный прибор будет проще, если понимать принципы его работы. Можно обойтись копированием, но результат окажется под вопросом. Внешне Булерьян напоминает металлическую бочку, положенную на бок и обвитую трубами.

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

Эффективность печи Бурельян обеспечила ей популярность в странах с суровым климатом

Дизайн, если честно не очень, но эффективность обеспечила котлу популярность во многих странах с суровым климатом (Канада, Россия, Аляска, северная Европа). В основе работы прибора лежит принцип конвекции и дозированной подачи воздуха в камеру сгорания.

Холодный воздух тяжелее теплого и прижимается к полу. Туда же выходят нижние концы труб, обвивающих топку Булерьяна. При нагревани камеры сгорания холодный воздух поступает в трубы и прогревшись, через верхние концы попадает в комнату. В результате циркуляции воздуха печка быстро нагревает помещение. Каждый котел рассчитан на определенный объем комнаты. Мощный прибор превратит помещение в баню, слабый будет его нагревать слишком долго и быстро выйдет из строя.

Вторая сильная сторона котла – длительное горение. Скоростной нагрев это хорошо, но если постоянно сидеть около печи, подкидывая дрова, то отличия от буржуйки будут не существенны. Котел долго сохраняет в помещении тепло благодаря еще одному закону природы.

В безвоздушном пространстве огонь не горит. Поэтому в камеру сгорания он поступает через заслонку (жиклеры, каналы) в количестве необходимом для того, чтобы дрова тлели, а не горели. Таким образом, в трубах прибора поддерживается постоянная температура, передающаяся проходящему через них воздуху. Кстати, их правильное название «конвекционные трубы».

В зависимости от древесины, дрова в камере могут тлеть до 10 часов. Все это время в помещение будет тепло. Благодаря постоянным конвекционным потокам помещение нагревается в течение 15 минут. Коэффициент полезного действия прибора оценивается в 70%. Для сравнения КПД средней кирпичной печи менее 50%.

Инструкция по изготовлению печки

Чтобы сделать калорифер нужно следовать инструкции, не соблюдать инструкцию. Ниже приведен точный алгоритм:

Труба, которая приготовлена для конвекционного теплового обменника, нарезается на небольшие куски. Они должны быть одинакового размера. Оптимальная длина – 130 см. Для производства печи берут 8 заготовок. Трубогиб помогает сделать изгиб

Важно учесть радиус кривизны.
В заготовках делают отверстия. В них устанавливают отрезки труб (диаметр 15 мм)

Их длина – 20 см. С наружной стороны должно оставаться не меньше 15 см. Каждая щель тщательно приваривается. Во время монтажа две трубы располагаются рядом с дверью. Они помогут обеспечить инжекцию воздуха во внутреннюю камеру. Их можно сделать своими руками из квадратной трубы или круглого сечения.
Изогнутые трубы укладываются друг на друга. По очереди изменяется ориентир в противоположную сторону. Конструкция должна быть устойчивой, поэтому рекомендуется использовать рейки. Их толщина должна быть равной диаметру трубы.
Все детали нужно сварить между собой. Дополнительно изготавливают перегородку для топки. Для этих целей применяют стальной лист.
Перегородка устанавливается внутрь камеры. Места примыкания к основному металлическому листу обваривается сплошным швом.
Между тепловым обменником возникают промежутки. Их нужно заделать при помощи стальных полос. Их предварительно подгоняют под каждую деталь.
Тело печи и трубы приваривают сплошным швом. Далее удаляется шлак. Важно тщательно проверить качество сварки.

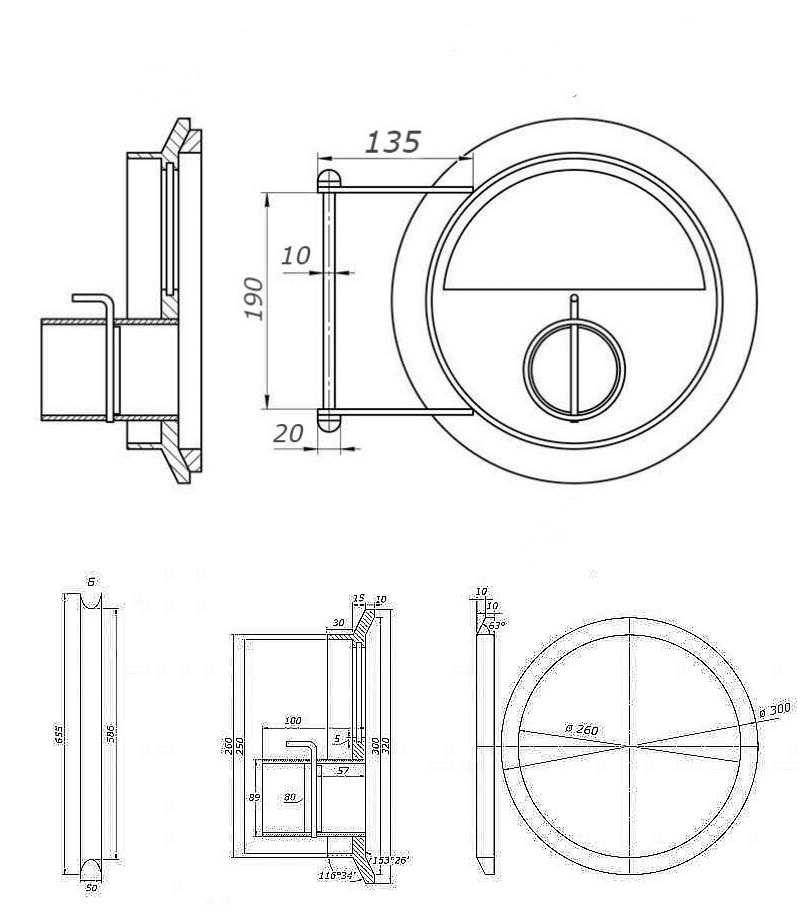

Нужно взять стальной лист, вырезать две фигурные детали. Они необходимы для формирования задней и передней стенки.
На задней стенке вырезают небольшое отверстие диаметром в 110 мм. Оно будет использоваться для подключения дымохода. Проем в передней стенке должен иметь диаметр в 350 мм, чтобы сделать загрузочную дверцу.
Нужно взять два отрезка трубы, изготовить Т-образную конструкцию. Она будет использоваться для отвода продуктов горения. Ее также применяют для отвода конденсата.

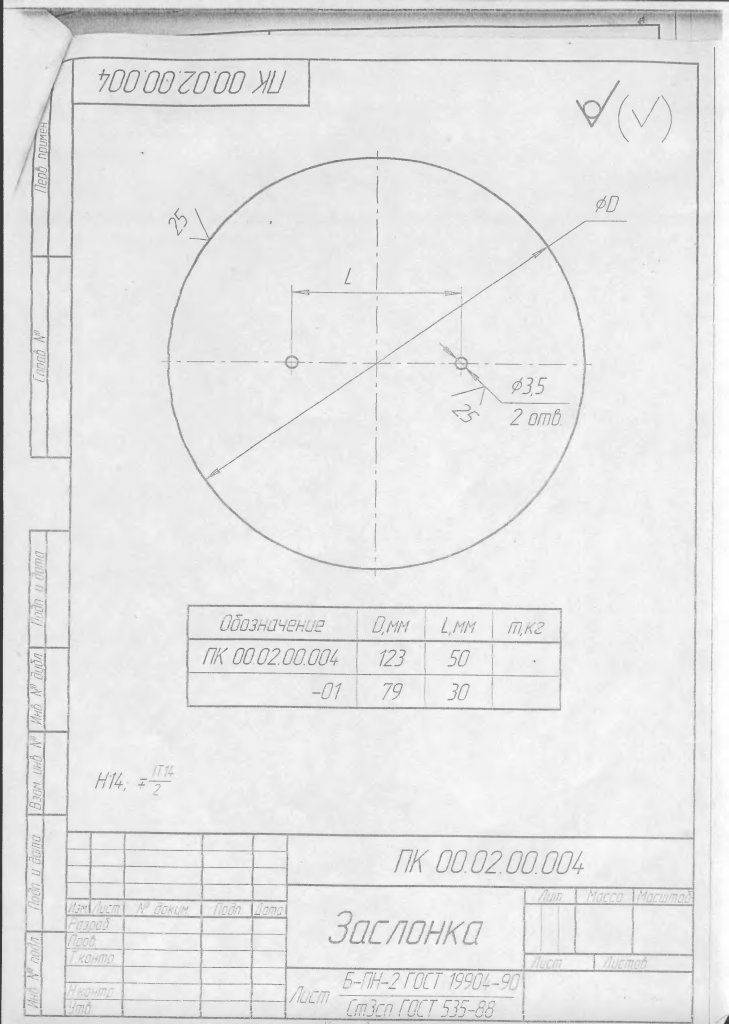

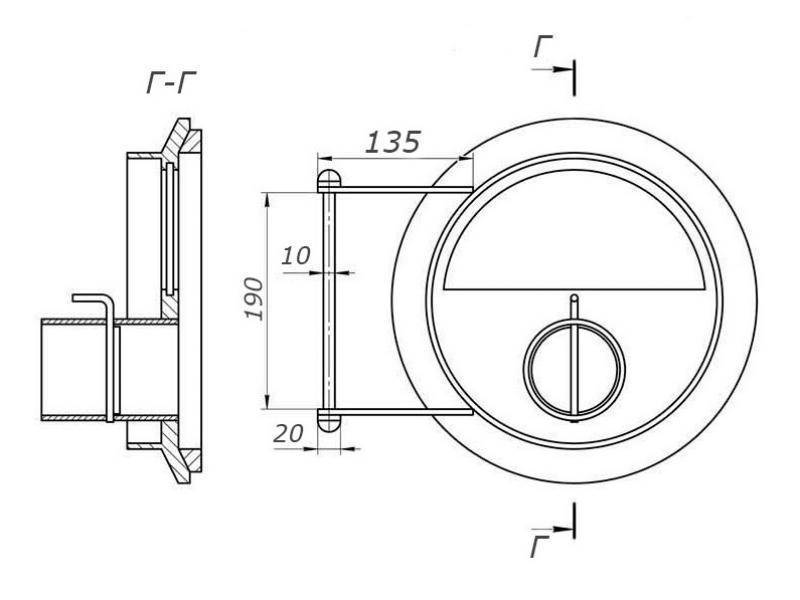

Стальная пластина применяется для изготовления круглой задвижки. Внутри конструкции вырезается прямоугольник. Прутья сгибаются под углом в 90 градусов. Из них формируется поворотный рычаг.
Электрической дрелью помогают установить прут в центральной части дымового канала. Т-образный узел дымохода монтируется на задней части печи при помощи сварки.

По аналогичному принципу изготавливают поддувало. Чтобы зафиксировать дроссель в необходимом положении применяется пружина. В переднюю панель вваривается кольцо, которое имеет ширину в 40 мм. Далее берется листовой металл, из которого вырезается дверца. Оптимальный диаметр 370 мм.

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

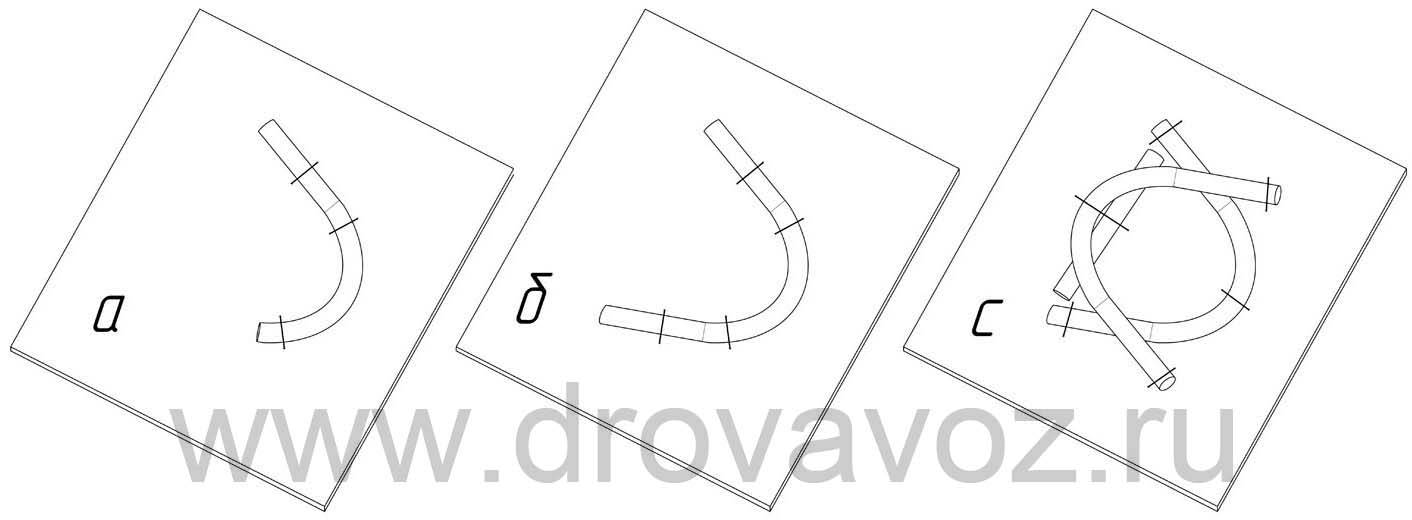

Способ укладывания изогнутых труб

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

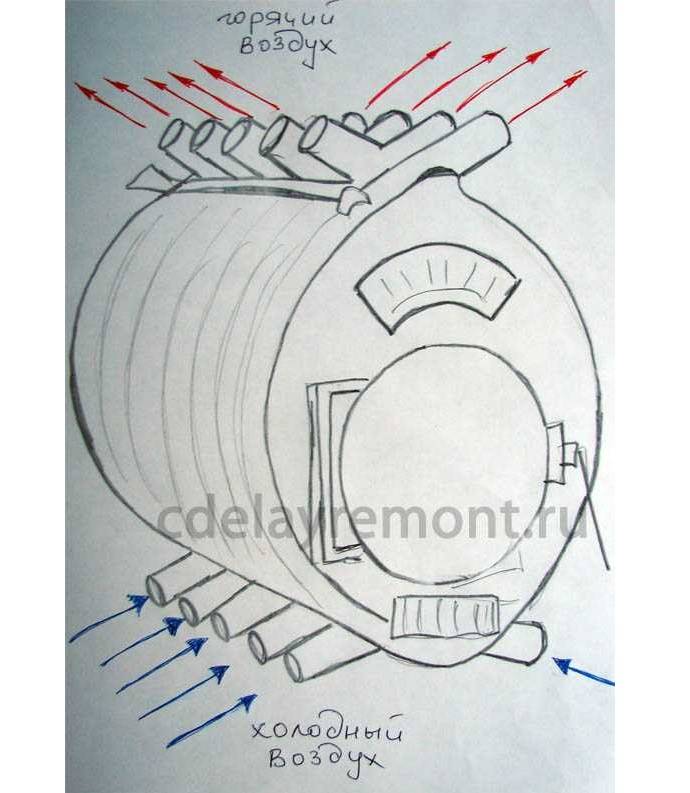

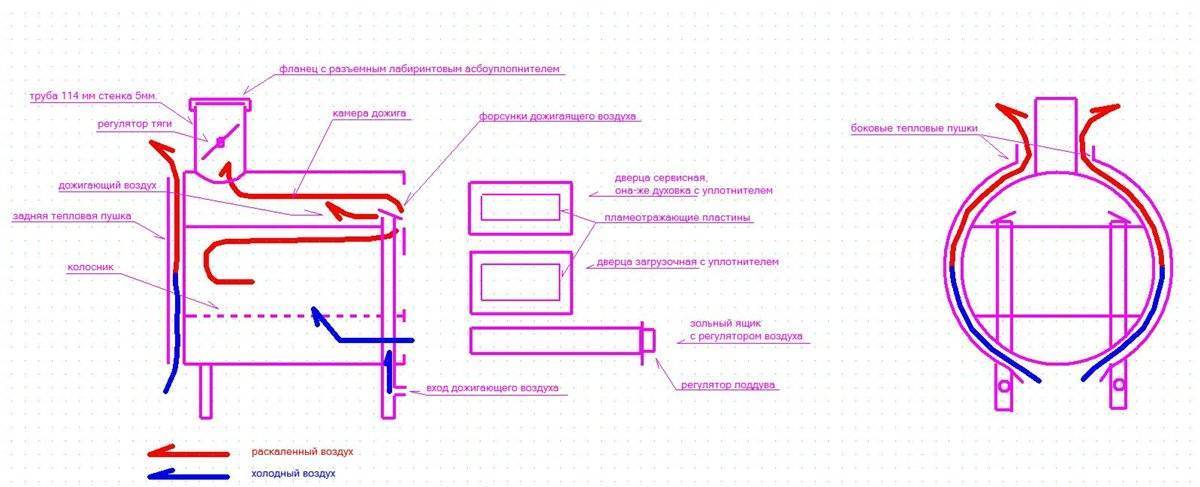

Принцип конвекции воздуха

На загрузочный люк привариваются две петли, запорный механизм. Далее собираются все детали, стенки и панели, люк, скоба фиксирующего устройства. Чтобы обеспечить воздухообмен обязательно устанавливают инжекционное устройство.

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

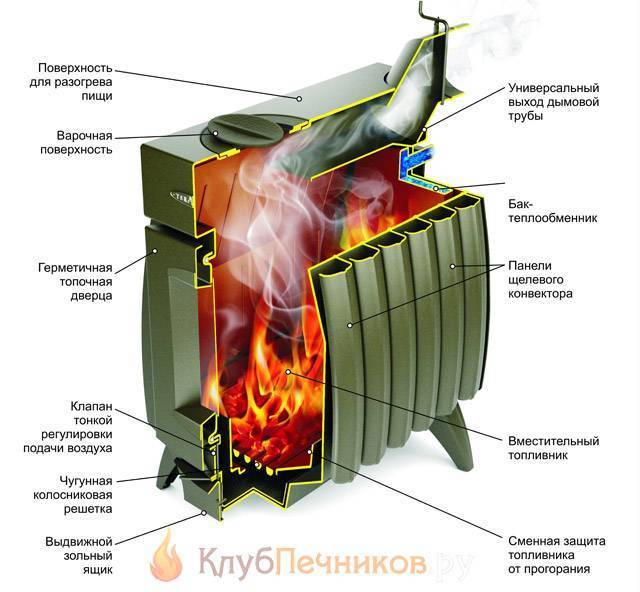

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

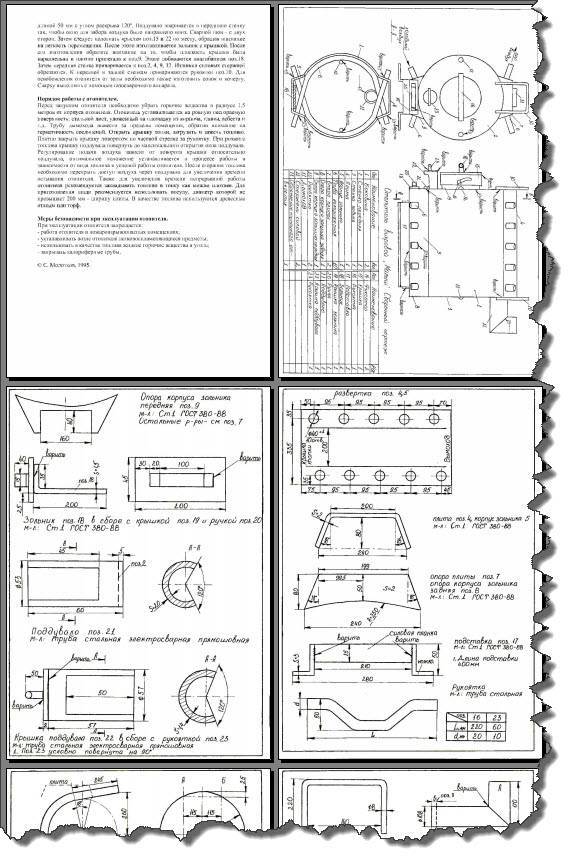

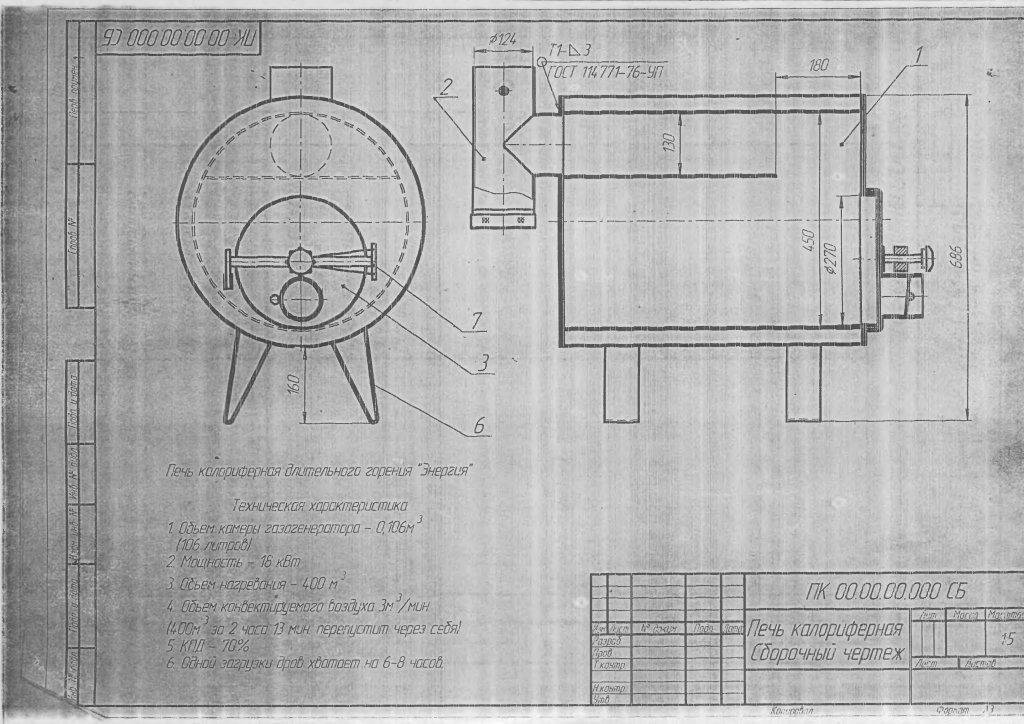

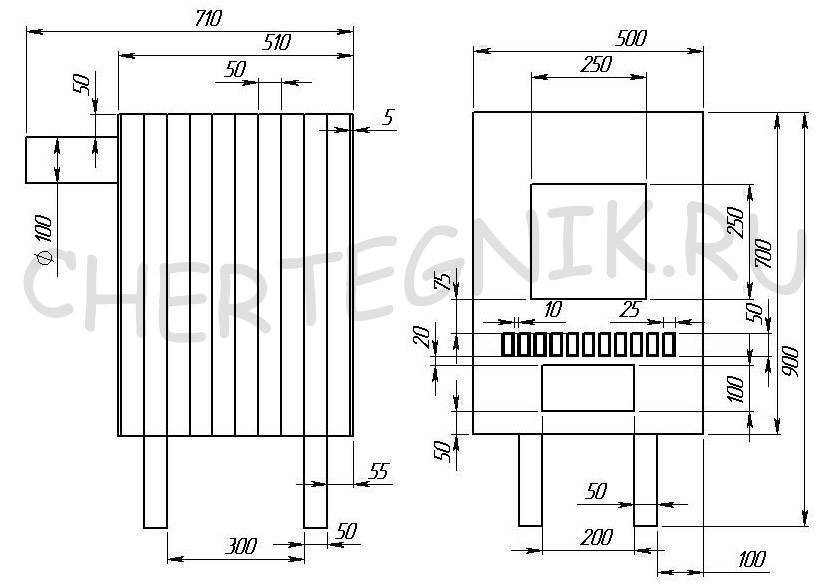

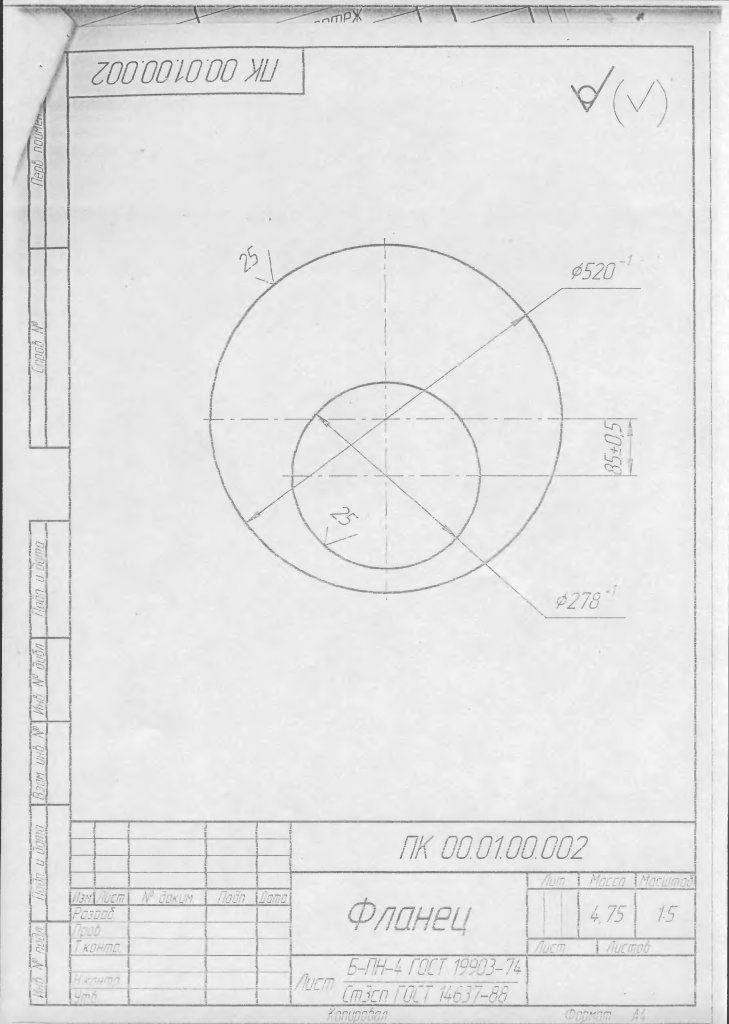

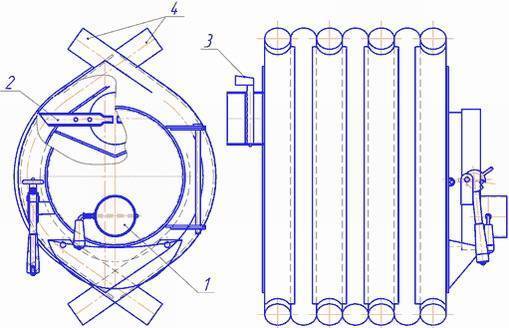

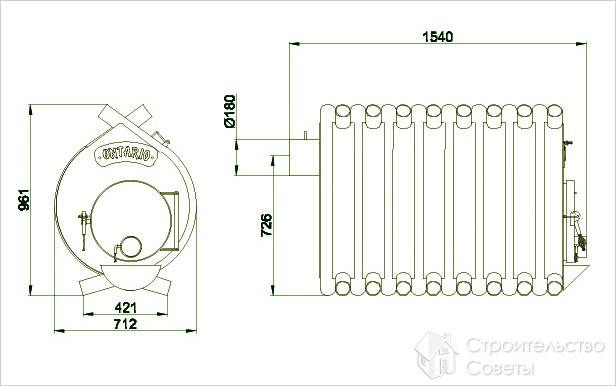

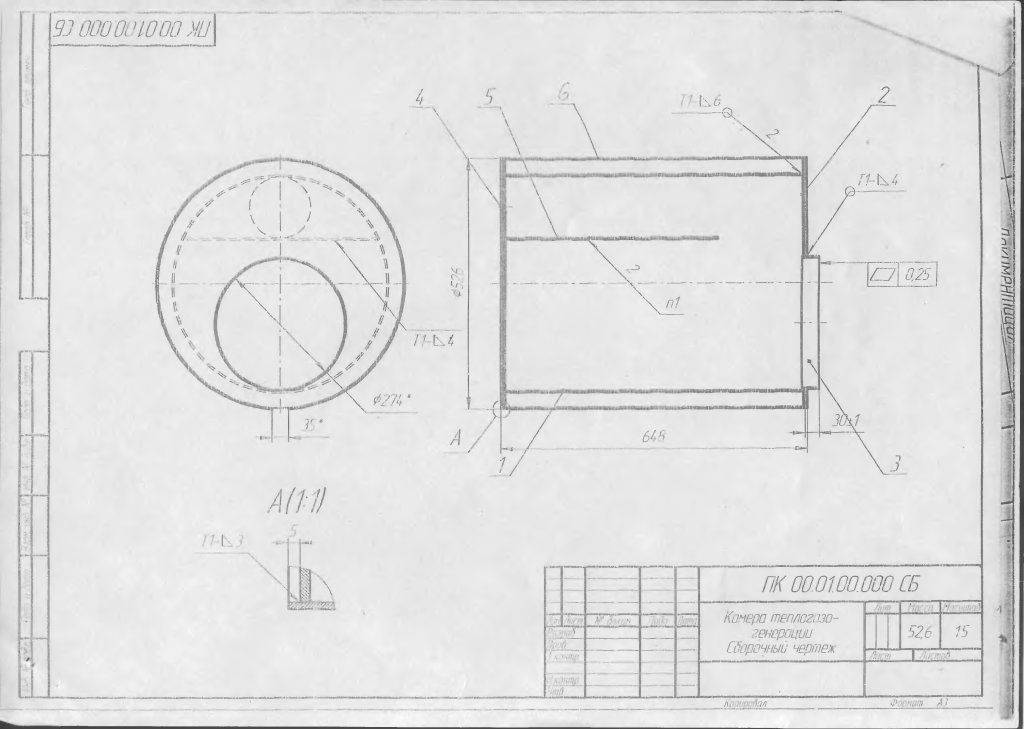

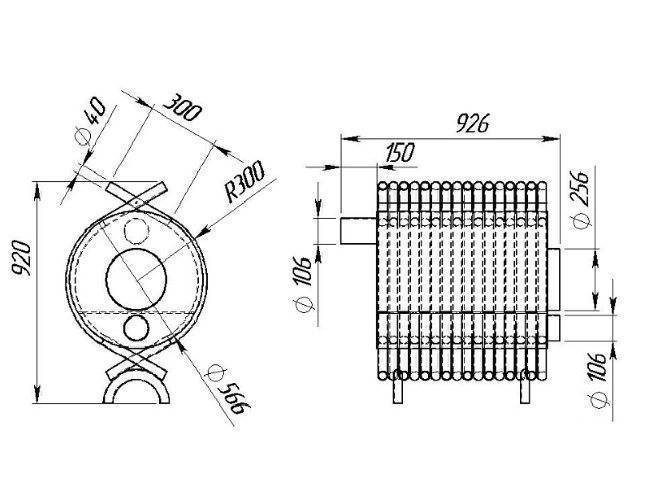

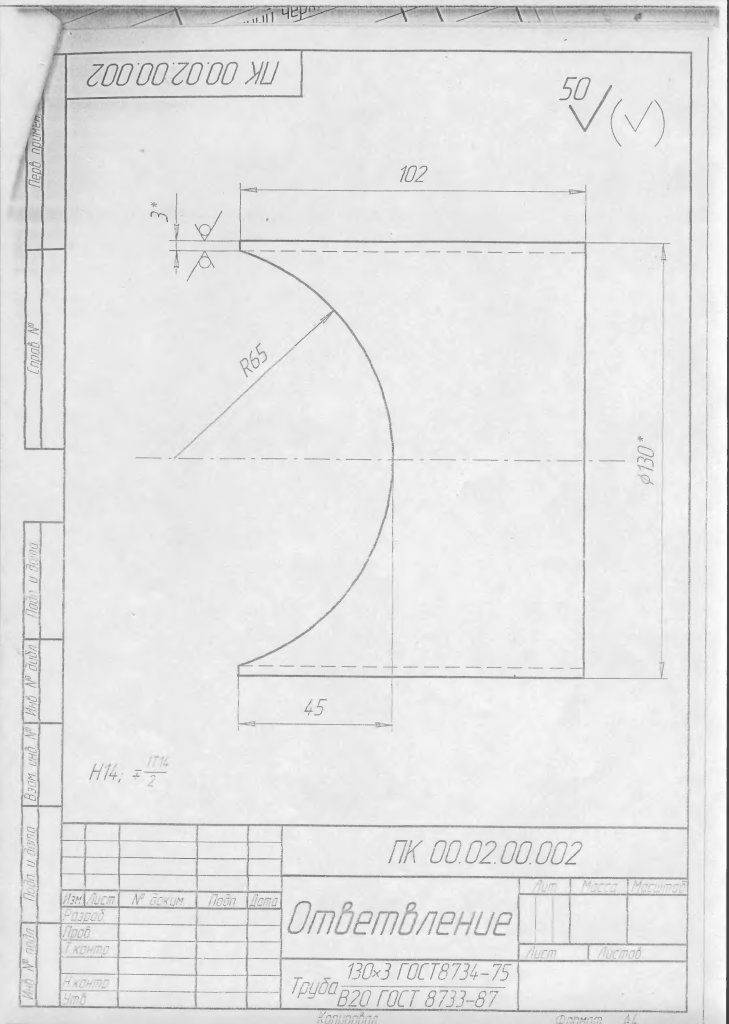

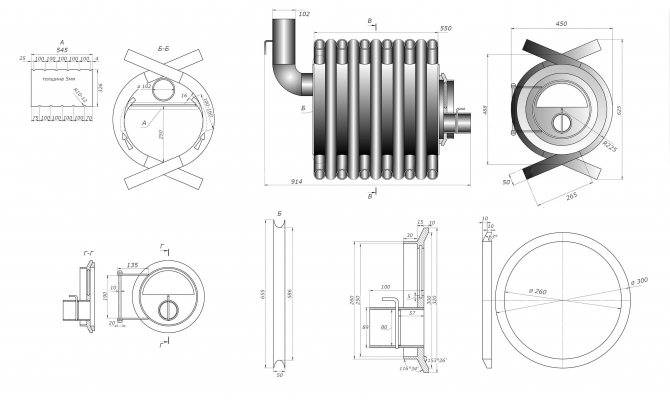

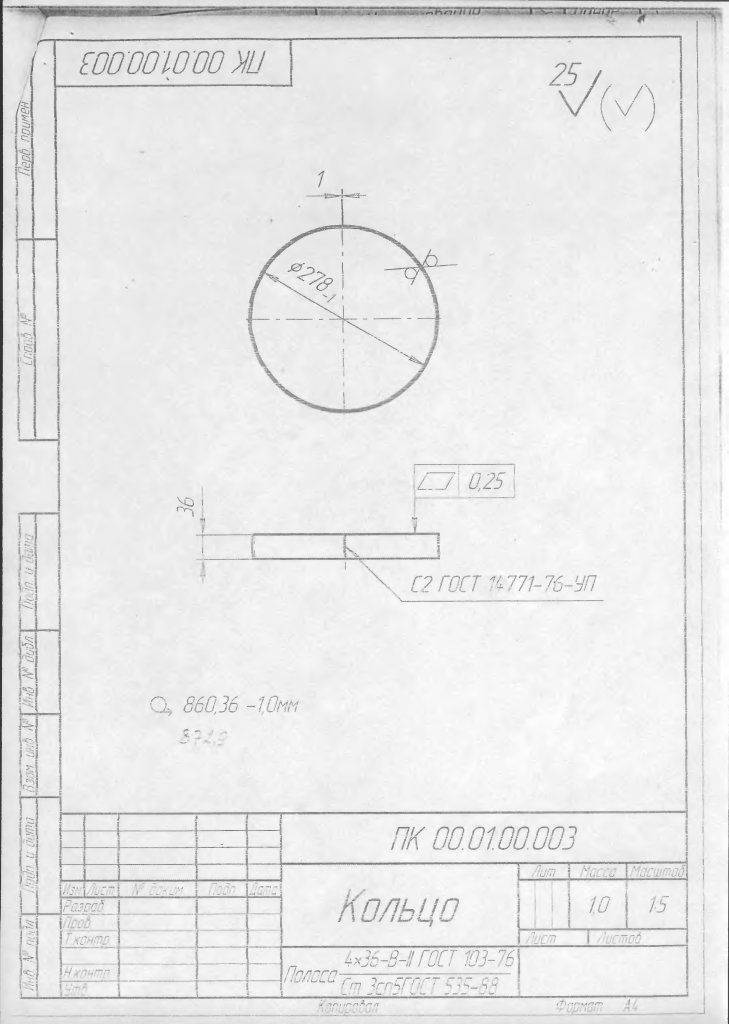

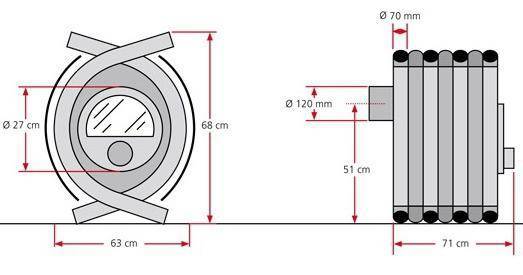

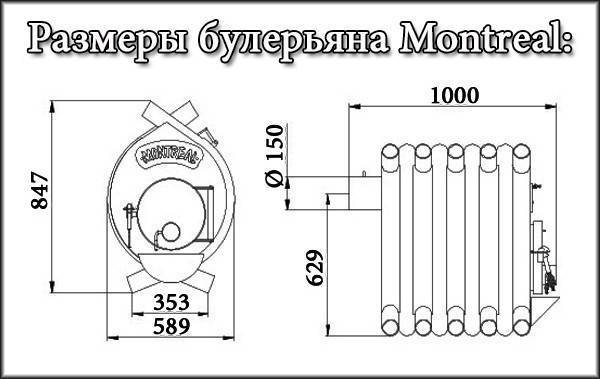

Чертёж

Теперь видимо стоит прояснить, из чего же состоит этот чудной бочонок, обнимаемый трубами. булерьян чертёж которого, всё же смогли воссоздать народные умельцы, не так уж сложен. Эта технологичная “буржуйка” вобрала в себя некоторые элементы разных печей: Основную топку, дополнительное пространство, для дожигания газов, образованных в процессе первичного сгорания (а точнее, горения-тления) топлива.

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

Далее к основным элементам следует отнести главные теплообменные элементы – изогнутые дугой отрезки труб. В них и происходит основной процесс конвекции. Трубы, как правило, двумя третями диаметра погружены в топку. Одновременно они являются частью стенок топки и контактируют непосредственно с жаром пламени. Есть варианты топок с колосником, когда стенкам теплообменника хотят добавить защиту от прогорания.

Верхняя часть топки, отделённая горизонтальной пластиной, от нижней части, позволяет дожигать газы, при поступлении туда дополнительного, подогретого воздуха. Поступает он через инжекторы. Расположение и место ввода в топку оных, может незначительно варьироваться.

Классический вариант буллера, имеет дверцу с поддувалом, оснащенным регулятором подачи воздуха дросселем и зольничком. Варианты могут быть с условной градуировкой подачи воздуха, огнеупорным стеклом, глазками контроля дожига газов и прочими разностями. На выходе, дымоход обязательно оборудован заслонкой с гарантированно открытым сектором в четверть сечения. Что обеспечивает надежный вывод угарных газов, кроме наверно случаев, явно аварийных.

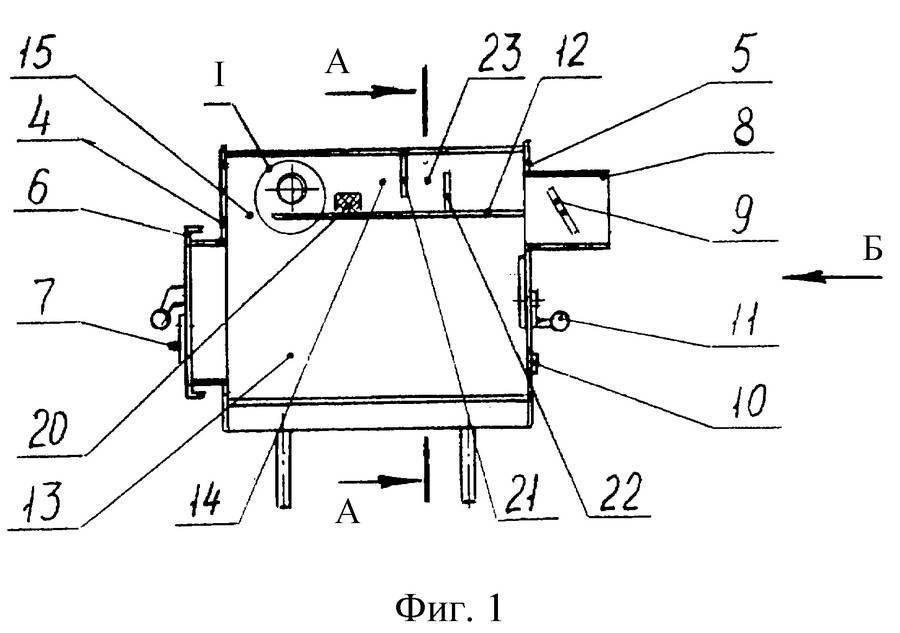

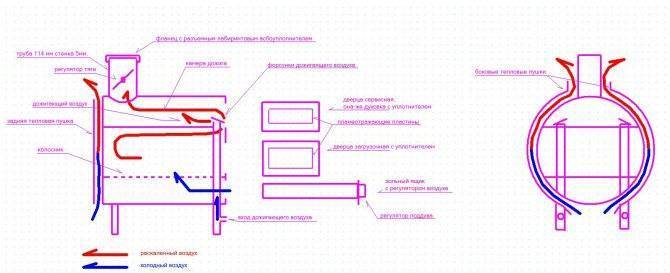

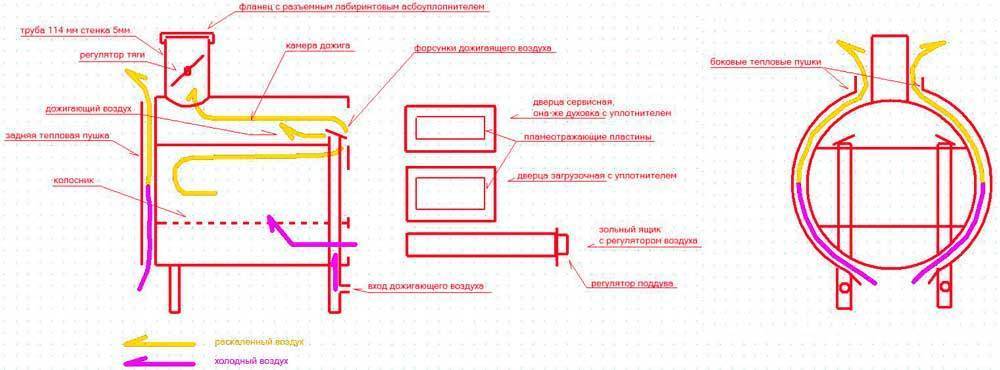

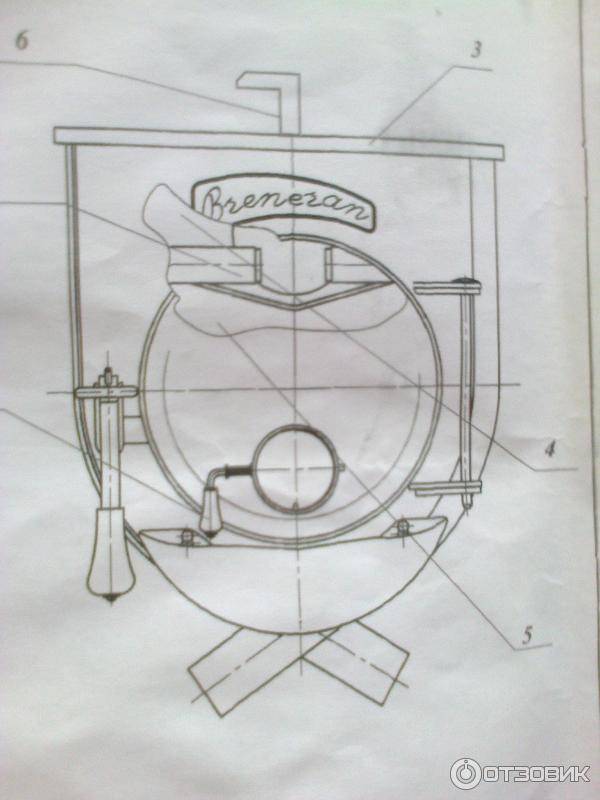

Булерьян в разрезе

Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению

Трубы дымохода обязательно оснащаются теплоизоляцией, так как это решительно важно для подобного типа печей. Оригинальные изделия, родом из Канады, оснащаются экономайзером

Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления. Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас. Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу.

Достоинства и недостатки печи булерьян

Такая конструкция имеет определенные достоинства:

  • воздух в воде нагревается очень быстро;
  • нагретый воздух по металлическим воздуховодам может поступать в разные комнаты помещения;
  • конструкция несложна в установке и эксплуатации;
  • при правильной эксплуатации КПД печи достигает 80%;
  • при полной закладке топлива, его хватает на 10 часов горения.

Недостатки печи булерьян:

  • в качестве топлива используются только дрова;
  • большая часть генераторного газа уходит в трубу;
  • дымоотвод необходимо утеплять, независимо от материала;
  • при монтаже печи требуется много свободного пространства: расстояние от стены до печи должно составлять не меньше метра;
  • на поверхности конструкции постоянно сгорает пыль;
  • трубу выводят на высоту 3−5 метров от поверхности, чтобы печь не дымилась из-за неполного сгорания топлива;
  • во время работы этой конструкции в дымовой трубе часто возникает конденсат, который нагреваясь, выделяет в помещение неприятный запах.

Способы усовершенствования печи Булерьян

Самодельный буллер, ввиду своей неказистости, даже в самый скромный интерьер вписывается довольно плохо. Между тем сделать эту печь по-настоящему привлекательной можно при помощи очень простого приёма — обложив её камнем или кирпичом.

Такое решение не только повысит эстетические достоинства агрегата, но и даст практическую выгоду:

  • риск обжечься о корпус печи будет сведён к нулю;
  • кирпичная кладка будет играть роль теплоаккумулятора, благодаря чему печь некоторое время сможет греть дом даже после исчерпания топлива;
  • поры печного кирпича при нагреве выделяют водяной пар и при остывании снова впитывают его, благодаря чему в отапливаемом помещении все время поддерживается оптимальная влажность.

Наибольшей теплоёмкостью обладает шамотный кирпич, однако, из-за значительной теплопроводности его обязательно нужно обкладывать кирпичом керамическим.

Буллер, спрятанный в кирпичную «одёжку»

Возводить каменную или кирпичную оболочку следует вплотную к печи, а если где-то остаются щели, их нужно заполнить смесью из раствора и битого кирпича.

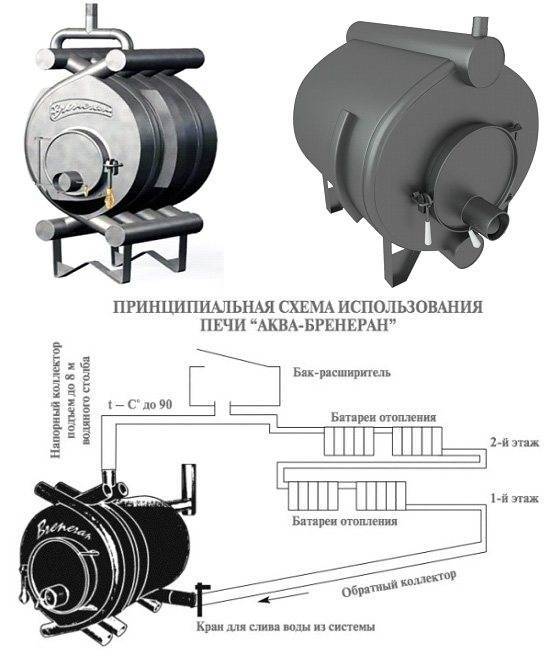

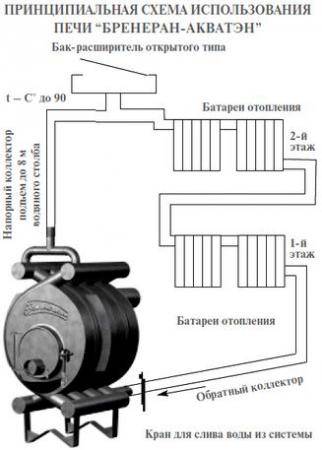

Воздушно-конвекционную печь очень легко можно превратить в котёл с водяной рубашкой.

Для этого достаточно объединить входные и выходные отверстия теплообменников коллекторами и подключить их к системе отопления. При этом следует учесть, что теплоёмкость воды в 800 раз больше воздушной, поэтому для её нагрева интенсивность горения в топке приходится увеличивать. В таких условиях срок службы печи из обычной стали сильно сокращается.

А вот нагрев воды для хозяйственно-бытовых нужд буллер может осуществлять без всяких переделок. Достаточно два из его восьми теплообменников подсоединить металлическими гофрами к трубам, установленным внутри утеплённого бака с водой. Во время растопки печи вода быстро нагреется, после чего её температура будет поддерживаться на уровне 60–70 градусов.

Как правильно установить Булерьян на даче

Профессиональная установка печи Булерьян не всегда возможна. Но обеспечить надлежащие условия для максимальной теплоотдачи и безопасности, рассчитать и подключить дымоход, можно самостоятельно

Важно соблюдать порядок установки печи:

Месторасположение – во время работы, металлические части печи сильно разогреваются. Теплогенератор устанавливают на негорючее основание. Для обеспечения равномерного распространения нагретого воздуха, печку устанавливают в центре помещения. При отоплении здания с несколькими этажами и комнатами, устанавливают воздуховоды.

Правила пожарной безопасности по установке печи. Теплогенератор монтируют на плите из огнестойкого материала. Греющие части дымохода, соприкасающиеся с поверхностями из горючих материалов, изолируют базальтовым утеплителем.

Подключение воздуховодов – каналы монтируют в каждую отапливаемую комнату. Для увеличения эффективности обогрева, устанавливают нагнетательное оборудование (вентиляторы). Правильный обогрев дачного дома с воздуховодами позволяет решить проблему с главным недостатком Булерьянов – зависимость эффективности обогрева от конвекции воздушных потоков.

Особенности конструкции позволяют облагородить Булерьян после установки в деревянном дачном доме. Печь облицовывают керамическим кирпичом. При этом теплоотдача и энергоэффективность остается на прежнем уровне, но появляется защитный каркас, предотвращающий ожоги.

Некоторые модели укомплектованы дверцей с вставкой из жаропрочного стекла. После облицовки кирпичной кладкой, можно будет любоваться огнем в процессе топки.

Плюсы и минусы обогрева дачи Булерьяном

Выбирая отопительное оборудование для дачи, потребуется учесть, как преимущества, так и недостатки различных котлов и печей, работающих на твердом топливе. Чтобы принять правильное решение, следует рассмотреть теплотехнические характеристики различных видов устройств для обогрева.

Что лучше для дачи – Булерьян или печь Бутакова

Главным отличием печек Булерьян и Бутакова является конструкция конвекционных трубок. У Булерьянов, трубы выходят из корпуса, что позволяет подключить оборудование системы воздушного отопления нескольких помещений дачи печью, без существенной модификации и изменения конструкции. У Бутакова конвекционные отводы расположены внутри корпуса.

Еще одним преимуществом Булерьяна является лучшая теплоизоляция печей, за счет конструкционных особенностей. Отводы лучше изолируют топочную камеру, чем у Бутакова.

КПД канадской «буржуйки» Булерьян достигает 70%. Согласно заверениям производителя отечественных печей, у Бутакова эти же параметры больше 80%.

Нагревательные твердотопливные пиролизные котлы Булерьян оптимально подходят для обогрева частных домов с несколькими отдельными комнатами и этажами. Срок службы котлов Бутакова меньше за счет отсутствия экранирования разогретой топки конвекционными трубами, как у Bullerjan.

Если учесть теплотехнические характеристики, срок эксплуатации и функциональные возможности, то для дачи лучше подойдёт Булерьян.

Что выбрать на дачу – Булерьян или ТТ котёл

ТТ котёл, подключенный к водяному контуру отопления, по сравнению с конвекционными печами имеет несколько преимуществ:

На эффективность обогрева не влияют преграды на пути конвекционных потоков.

После остановки котла, комнаты медленнее остывают, так как теплоноситель остается горячим.

Срок службы ТТ котла составляет не менее 15 лет.

Существует возможность автоматизации процесса подачи топлива, что делает процесс обогрева автономным от вмешательства человека.

Но также существует несколько недостатков:

Необходимость отапливать помещения в течение всего отопительного периода. Замерзший теплоноситель способен разорвать трубы в системе отопления (если не используется антифриз).

Большая стоимость котла.

Необходимость в дорогостоящем монтаже обвязки.

Правильное расположение Булерьяна в дачном доме, несколько уменьшает его недостатки по отношению к твердотопливному котлу.

Если планируется отапливать дачу в течение всего отопительного периода, лучше выбрать твердотопливный котел. Для кратковременного обогрева неотапливаемых помещений, оптимально подойдет Булерьян. В связи с тем, что в теплицах требуется поддерживать особый микроклимат, конвекционные печи также будут хорошим решением.

Конструктивные особенности и принцип действия печи Булерьян

Печь Булерьян относится к теплотехническим устройствам длительного горения. В ее конструкцию входит корпус, выполненный из металла, на который устанавливаются трубки.

В процессе работы агрегата происходит забор холодного воздуха с уровня пола через часть трубок, расположенных внизу. При перемещении воздуха по ним происходит его нагрев в интервале температур 60-150 градусов Цельсия от разогретого корпуса. При выходе из полости труб горячий воздух движется вверх и отапливает помещение. В этом случае работает всем известное свойство более легкого теплого воздуха подниматься вверх.

Корпус печи покрывается специальной краской, обладающей термостойкостью, поэтому при первоначальном розжиге печи и 2-3 следующих следует ожидать возникновения неприятного запаха. После осуществления нескольких первых топок происходит полимеризация этого покрытия и запах исчезает. Такая особенность устройства обуславливает необходимость осуществления протопки за пределами помещения.

Для отопления нескольких помещений на трубы, подающие горячий воздух, надеваются металлические рукава специальной конструкции, с помощью которых происходит разводка тепла.

Безколосниковая конструкция печи Булерьян предполагает, что зола должна присутствовать в топке, располагаясь на нижних трубах. Такая особенность устройства не дает возможности прогорать трубам, которые находятся внизу, продлевая тем самым срок эксплуатации всего агрегата. Кроме этого, за счет такого конструктивного решения обеспечивается нормальный процесс газификации топлива. Также отпадает необходимость регулярной очистки топки от скопления золы, так как сгорание топлива происходит практически без остатка. Образование золы идет значительно медленнее, если сравнить с буржуйкой. При существенном количестве золы происходит ее просыпание из топки. Поэтому необходимо удалить слой, расположенный наверху, а нижние при этом должны закрывать трубы.

Особенности конструкции печи Булерьян дает возможность добиться длительного процесса горения и полного сгорания топлива. В результате сгорания (тления) происходит выделение дымовых газов, которые перемещаются в верхнюю камеру, где идет их полное сгорание. На этом этапе процесса источником энергии служит не топливо, а газ, им выделяемый и полностью сгорающий. Работа агрегата не требует постоянной закладки дров, как в классической буржуйке, так как основной процесс – это тление горючего, а не его горение. Достаточно одной загрузки топлива для обеспечения работы на протяжении 8-12 часов.

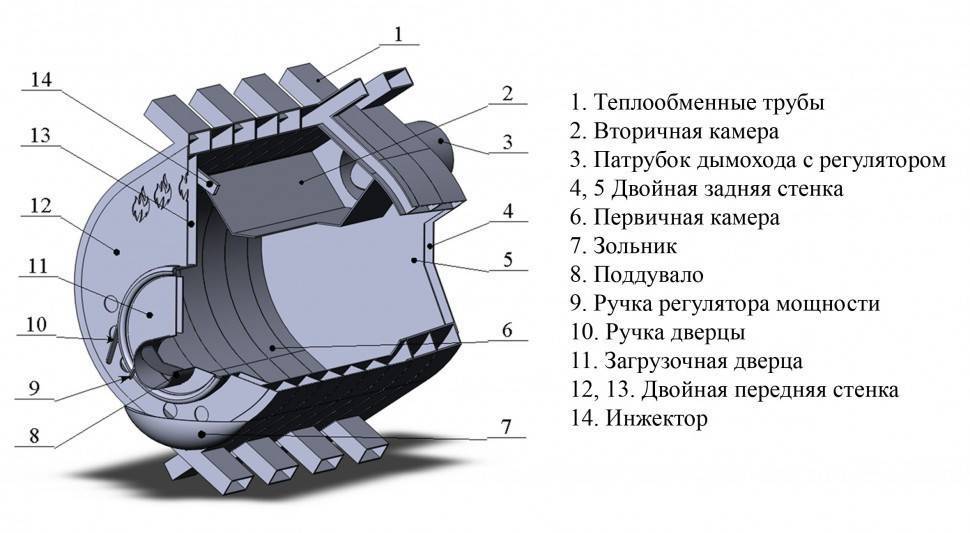

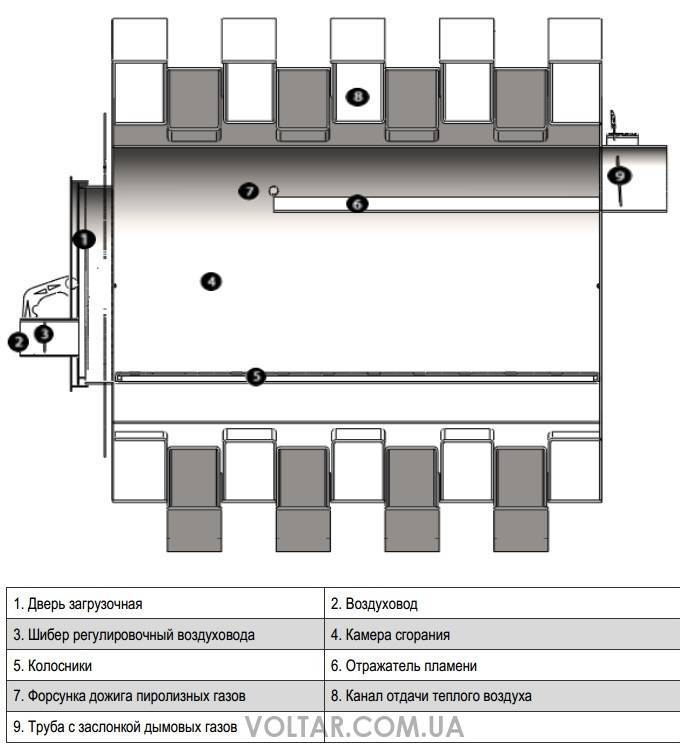

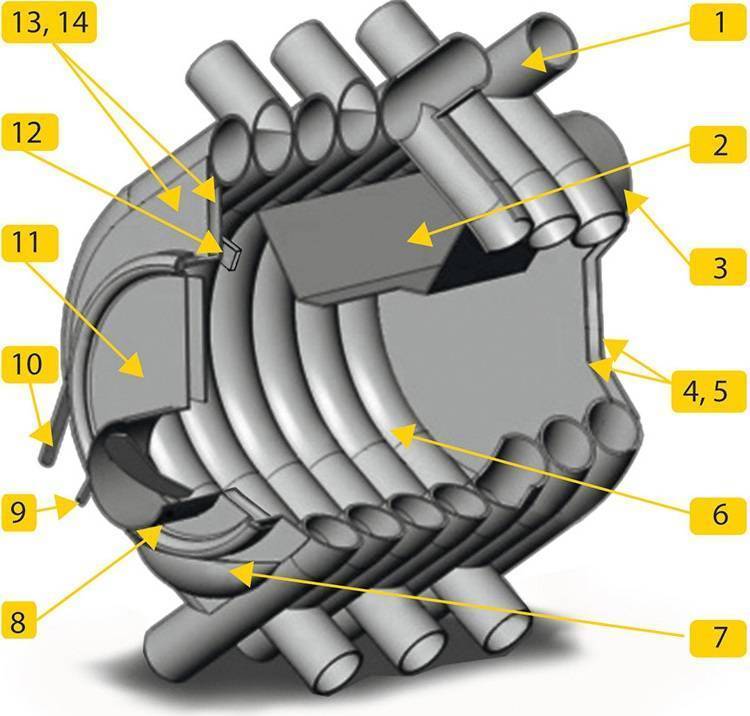

Названия частей

Выводы и полезное видео по теме

Реальный опыт изготовления печи Булерьян из подручных материалов можно посмотреть здесь:

Самостоятельное изготовление такого устройства – не самая простая задача. Но в результате получается высокопроизводительный и удобный отопительный прибор. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически неограничен.

Поделитесь с читателями вашим опытом изготовления и использования печи Булерьян. Пожалуйста, оставляйте к статье, задавайте интересующие вас вопросы, участвуйте в обсуждениях и прикрепляйте фотографии своих самоделок. Форма обратной связи расположена ниже.
