Опалубка для фундамента своими руками

Содержание

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

сложность сборки;
риск утечки залитой смеси;
низкие показатели несущей способности;
необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Виды опалубки

По классификации опалубку можно разделить на несколько групп: по материалу, способу изготовления, съёмности или несъёмности.

Металлическое опалубочное ограждение обладает высокой надёжностью, способно выдержать большой объём заливаемого бетона, собирается в кратчайшие сроки. Сборка любой необходимой фигуры, будь то квадрат или прямоугольник, производится за несколько элементарных операций. Специальные крепления позволяют сдвигать и раздвигать металлические листы, давая необходимый объём для заливки. К минусам данного типа можно отнести высокую стоимость. Данное оборудование в основном применяется на крупных стройках и в специализированных строительных бригадах, профиль которых заливание фундаментов.

Для людей, которым опалубка необходима для единичного использования, прекрасно подойдёт деревянный вариант. Процесс сборки занимает больше времени по сравнению с металлическим аналогом, однако стоимость используемого сырья в несколько раз ниже.

Существует также вариант несъемной опалубки, которая представляют собой блоки из пенополистирола, в которые заливается бетон. Такой вид опалубки является одновременно и утеплителем для фундамента. Данное средство устанавливается в необходимом месте, в полости заливается бетон необходимой марки, после чего вся система остаётся на месте. Фундамент подобного рода является одним из самых ровных и с уверенностью удерживает пальму первенства в ранге бюджетного.

Как правильно заливается каркас?

После обустройства опалубки и армирующего каркаса можно приступать непосредственно к заливке бетонной смеси. Материал следует заливать по направлению от угловых зон к центральным точкам опалубки.

Подачу бетона следует осуществлять с помощью спецтехники – автомобильной бетономешалки. При ручном приготовлении материала потребуется много времени и трудовых ресурсов.

В процессе заливки цементно-песчаной смеси также рекомендуется использовать глубинные вибраторы. Применение такого оборудования позволит удалить воздушные пузыри из состава, тем самым повысить его прочность и снизить риск преждевременного разрушения.

Что нужно для самостоятельной работы?

Основная трудность при собственноручном выполнении работ заключается в том, что необходимо залить бетонную смесь за относительно короткий срок, чтобы она затвердевала более равномерно.

Поэтому замешивать материал в обычных ведрах или металлических корытах нецелесообразно, в этом случае создание фундамента затянется на несколько дней.

Целесообразно использовать бетономешалку подходящего размера, по возможности следует арендовать соответствующую спецтехнику (бетононасос).

Как выровнять фундаментное основание?

Поверхность ленточного основания после заливки должна быть идеально ровной, в противном случае возникнут трудности при дальнейшем возведении стен и появятся нежелательные перекосы. Боковые части фундамента, выступающие над землей, при правильном создании опалубки выравнивать не нужно.

В процессе выравнивания бетонной ленты необходимо с помощью водяного или лазерного уровня определить высшие и низшие точки ее поверхности. Затем по ее периметру выставляется горизонтальная опалубка (дощатая или металлическая).

Ее необходимо надежно закрепить в неподвижном положении, чтобы каркас не смещался при последующем выполнении работ.

На внутренних сторонах опалубки нужно сделать разметку и нанести горизонтальные линии, отмеренные с помощью лазерного или жидкостного уровня. Далее по размеченным линиям выполняется заполнение опалубки свежим бетоном.

Сколько времени необходимо для полного затвердевания?

Промежуток времени, на протяжении которого цементно-песчаная смесь обретает необходимый запас прочности и окончательно твердеет, определяется несколькими факторами.

Длительность процесса зависит от марки материала и процентного содержания воды в нем, которое может значительно отличаться для бетонных смесей разных классов прочности.

Также на время затвердевания влияет температура окружающей среды и влажность воздуха. При +30 °C набор прочности происходит почти в 2 раза быстрее, чем при +5 °C.

В среднем бетонная смесь затвердевает через 20-30 суток. Процесс может быть ускорен путем применения различных технологий подогрева бетона.

К металлической арматуре прикладывают определенное напряжение, при прохождении тока металл выделяет тепло и ускоряет затвердевание бетонной смеси.

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Материалы и технологии

При строительстве правильной конструкции в первую очередь необходимо продумать её конструктив и все необходимые силовые элементы (распоры, укосины, стяжки). Ведь одно дело: лить ленту высотой от земли в 30-40 см, и совсем другое – заливать стенки подвала высотой в 2.5 метра. Особенно, если бетон подаётся при помощи бетононасоса.

Я построил опалубку из 25-х досок. Стяжки не стал делать, думал, выдержит, т.к. каждые 30 см я ставил деревянные распорки. При заливке бетона опалубку распёрло, да так, что два раза пришлось вычерпывать вылившуюся смесь, потом снова скреплять опалубку и вручную закидывать бетон обратно. Наученный очень горьким опытом, я теперь обязательно буду стягивать стенки стяжками.

Нередки случаи, когда, не потрудившись на должном уровне произвести укрепление, мы обнаруживаем, что при заливке или вибрировании конструкцию опалубки просто разрывает. Весь бетон выливается на грунт. Конструкцию приходится в экстренном порядке латать, что приводит к большим денежным потерям. Отсюда правило: опалубку необходимо дополнительно закреплять.

Расчёт материала, необходимые инструменты

При покупке пиломатериалов для опалубки нужно помнить, что доски будут располагаться с двух сторон траншеи. Кроме того, количество необходимых планок также зависит от глубины закладки фундамента и ширины самого деревянного изделия. Ведь доски сбиваются брусьями в щиты, высота которых должна быть немного больше глубины траншеи. Поэтому для определения количества досок необходимо измерить общую длину траншеи, умножить её на два, разделить на длину одного деревянного изделия и умножить на соотношение высоты траншеи к ширине доски. Что касается брусьев, то шаг их расположения должен составлять не более 40 см. В зависимости от этого определяется и количество необходимых брусьев. Итак, для работы понадобятся следующие материалы:

доска (влажность – не более 22%; толщина – 25–50 мм; ширина – 200–300 мм);
брусья (сечение 40*40 мм; длина равна глубине траншеи);
песок;
гвозди, саморезы;
пакля;
тонкие рейки.

Для устройства опалубки под ленточный фундамент понадобятся инструменты:

ножовка по дереву, электролобзик или болгарка;
дрель, молоток;
измерительная рулетка;
строительный уровень.

Виды, устройство, материалы, требования

У новичков в строительстве возникает вопрос: «Что такое опалубка для фундамента»? Это металлическая или деревянная конструкция, которая помогает придавать нужные параметры (форму, положение, структуру) растворам бетона либо грунтовки. Состоит она из формообразующих элементов, крепежей и поддерживающих материалов.

Существует два основных вида опалубки: съемная, которую необходимо снять после того, как залитая смесь застынет, и несъемная — остается частью конструкции. По структуре выделяют рамную, балочную и туннельную системы.

Опалубка для фундамента

Перед тем как устанавливать опалубку, стоит ее проверить на соответствие с требованиями:

размеры конструкции должны быть строго рассчитаны;
обязательна проверка на наличие щелей и трещин, чтобы избежать попадания в них раствора;
опалубка должна быть стойкой и прочной, чтобы выдерживать бетон любого веса;
немаловажен правильный выбор креплений, они помогут проводить легкий монтаж и демонтаж.

Как собрать и установить заслонки из различных материалов?

Ранее был рассмотрен общий алгоритм установки опалубки. Использование различных материалов для щитов предполагает свои особенности монтажа. Строителю, у которого нет в оснащении специальной техники, проще возвести конструкцию из досок, фанеры или пенополистирола.

Устройство щитов из досок

Такой вариант считается одним из наиболее простых в установке и дешевых по себестоимости. Работая с досками, мастер может обойтись обычными инструментами по дереву.

Когда на поверхности исходного материала имеются щели, предотвратить утечку раствора можно с помощью полиэтиленовой пленки, которая крепится внутри системы.

Обычные доски – популярный строительный материал для опалубки и даже новичок сможет справиться с их установкой. Единственный недостаток – необходимость укрепления конструкции дополнительными элементами (стяжками, подпорками, металлическими шпильками).

Из пенополистирола

Пенополистирол – практичный и качественный материал. Щитами служат готовые штампованные блоки. Они быстро собираются в единую конструкцию. Элементы становятся в пазы и фиксируются резьбовыми стяжками.

Сложности могут возникнуть на этапе подбора листов пенополистирола, при обустройстве необходимых углов и закруглений. Прежде, чем заливать бетонную смесь, в опалубку можно поместить армированный каркас. Существенный недостаток – высокая стоимость пенополистирола.

Как правильно поставить фанерные?

Листы фанеры послужат надежными стенками для опалубки. Сборка элементов мало чем отличается от стандартной схемы. Задача мастера – собрать конструкцию, точно повторяющую геометрию основания.

Чтобы соблюсти точность ширины ленты по всему периметру, между листами фанеры крепят одинаковые бруски. При работе с массивным фундаментом эксперты рекомендуют укреплять стенки стяжками.

Какую выбрать?

Несъемная опалубка

Различают съемную и несъемную конструкцию опалубки. Для монолитного фундамента она обычно изготавливается из дерева, фанеры или металла. Несъемные формы для фундамента изготавливают из листов пенополистирола. Пенополистирол не демонтируют после застывания бетонной смеси – слой служит дополнительным утеплением фундаментных опор (этот способ изготовления наиболее приемлем для районов с холодным климатом).

Сборка опалубки фундамента необходима при бетонировании монолитных строительных конструкций – в нее устанавливается арматурный каркас, происходит заливка бетонной смеси, которая, застывая, придает конструкциям фундаментов необходимую форму и жесткость. Четко выставленные опалубочные щиты помогают сохранить фундамент из монолитного железобетона в заданных проектом размерах.

Какой материал используют

Опалубка может быть создана из различных материалов:

Деревянная.
Фанерная.
Из пенополистирола.
Металлическая.

Кроме того, имеются варианты из синтетических тканей или резины. Преобладают деревянные конструкции, поскольку они дешевы, могут быть использованы неоднократно и в разных размерах.

Многоразовые формы предназначены для массового производства отливок одинакового размера и конфигурации, поэтому их делают из более прочных и долговечных материалов.

Преимуществом деревянных конструкций является низкая стоимость и универсальность, но время сборки у них намного больше, чем у фанерных или металлических готовых щитов.

Правила монтажа

Затвердевает фундамент в течении 2 недель

Чтобы избежать дополнительных работ по выравниванию горизонтального уровня, перед тем, как залить фундамент под дом своими руками, следует с помощью водяного уровня или специального прибора – нивелира обозначить верхний горизонтальный уровень фундамента. До этого уровня нужно залить бетон.

Полное затвердение раствора происходит в течение двух недель. И все это время залитый бетонный раствор будет требоваться в постоянном уходе: при необходимости поверхность бетона надо увлажнять, при обильных осадках — накрывать полиэтиленовой пленкой.

Опалубку, которая была установлена в самом начале строительных работ, лучше снять. Ленточный фундамент под дом в течение трех дней после заливки бетона уже набрал для этого необходимую крепость.

Знание и соблюдение технологического процесса при строительстве фундамента является залогом долговечности построенного дома своими руками.

Как правильно заливается каркас?

Что нужно для самостоятельной работы?

Как выровнять фундаментное основание?

Сколько времени необходимо для полного затвердевания?

Как сделать съемную опалубку своими руками

Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:

Вычистить строительную площадку от мусора.
Сделать разметку участка согласно проекту.
Выкопать траншею, глубина которой около 55 см.
Выровнять ее основание посредством использования строительного уровня.
Засыпать дно траншею песчаной подушкой.
Залить уложенный слой водой и утрамбовать его.
Уложить слой геотекстильного плотна.
Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
Выровнять слой при помощи стройуровня.

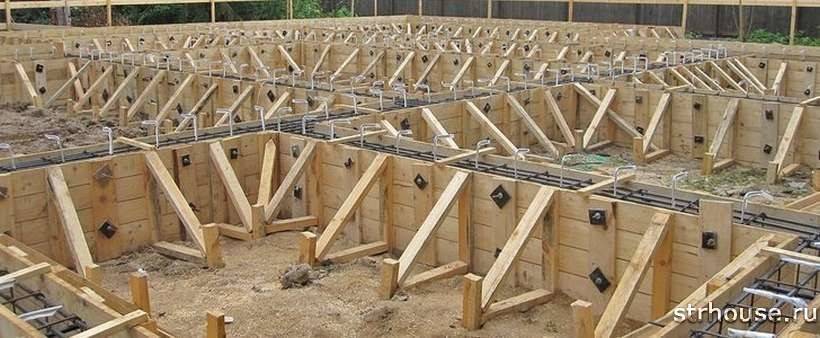

Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
Уложить щиты на раму, выполненную из брусьев.
Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
Залить внутренность раствором бетона.
Через 15 дней можно удалить щиты.

Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:

Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
Блоки соединять посредством использования планок из дерева, проверяя их уровень.
По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
После затвердения бетона опалубку можно снять.

Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.

Когда и как можно снимать опалубку

У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.

Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.

При этом следует придерживаться таких рекомендаций:

Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
Движения должны быть плавными и аккуратными.
Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
Движения следует выполнять с верхнего края к нижнему.
В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.

Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.

Инструкция по монтажу несъемной опалубки из готовых блоков

Технологию устройства фундамента из готовых пустотелых блоков рассмотрим на примере лёгких бетонных изделий. В отличие от ж/б блоков для многоэтажек эти «кирпичики» можно устанавливать руками без крана и манипулятора.

Подготовьте подушку под блочный фундамент, засыпав и утрамбовав слои песка и мелкого щебня. Поверх подушки следует залить тонкую стяжку, чтобы упростить дальнейшую укладку блоков, а также избежать утечки бетона при заливке фундамента.
Натяните вдоль траншеи нитку и уложите на подушку первый слой блоков, стараясь не отклоняться от этой направляющей. Монтировать нужно так, чтобы зазор между элементами оказался минимальным. Если на протяжении траншеи зазор значительно увеличивается, причина может крыться в неровности подушки. В таком случае ряд нужно разобрать и сделать более ровное основание.
Соединения между стенами должны обеспечиваться специальными блоками немного большей длины. Если таковых нет, в универсальных блоках следует сделать углубление, как на картинке. Это обеспечит надёжное сцепление перпендикулярных лент фундамента.
Уложите в прорези блоков металлическую либо стеклопластиковую арматуру. Для малоэтажного строительства достаточно двух параллельных прутьев, но при необходимости можно расположить и три.
В местах стыка стен прутья должны перехлёстываться так, чтобы длина свободного конца составляла не менее 2 см.
Когда длины прута оказывается недостаточно, его можно нарастить, подвязав новый прут специальной тонкой проволокой. Желательно сделать 2–3 перевязки на разных участках перехлёста.
Установите второй ряд бетонных блоков точно поверх первого. Не допускайте даже небольших отклонений, при необходимости подравнивайте положение блока киянкой.
Залейте подготовленную опалубку жидким цементно-песчаным раствором так, чтобы уровень бетона не доходил до пазов для арматуры.
Пока бетон не начал сохнуть, постарайтесь выгнать излишки воздуха, протыкая пространство внутри опалубки арматурным прутом движениями сверху вниз. После этого поставьте арматуру вертикально, особенно тщательно укрепив внешние углы и стыки стен.
После подсыхания бетона приступайте к наращиванию фундамента. Установите и перевяжите арматуру, смонтируйте два новых ряда блоков и залейте опалубку бетоном. Продолжайте так, пока фундамент не достигнет нужной вам высоты.
Последний ряд блоков фундамента заливается до образования ровной горизонтальной поверхности. Пока бетон не высох его можно подровнять небольшой доской или длинной гладилкой для штукатурки.

Фундамент из бетонных пустотелых блоков для частного дома по описанной технологии монтируется двумя работниками за 2–3 дня с учётом времени на схватывание бетона первых слоёв.

Сравнение затрат на создание фундамента из полно- и пустотелых ж/б блоков и монолитного с временной опалубкой

Сравнение показывает, что фундамент из пустотелых бетонных блоков обходится на 18% дешевле чем из полнотелых и на 36% дешевле, чем ленточный монолит, залитый с помощью временной деревянной опалубки. Это достигается за счёт экономии на количестве арматуры, уменьшения трудозатрах, количества бетона и т. д. Но сооружать стены из ж/б блоков получится слишком затратно (по сравнению с пенополиуретаном, арболитом), лучше использовать её только для фундамента.

Основные требования при проведении работ

Монтаж формирующей конструкции осуществляется согласно установленным правилам и нормам. При проведении работ строители учитывают все детали.

В противном случае опалубка способна принять неустойчивую форму, что впоследствии может привести к негативным последствиям.

Поэтому важно соблюсти следующие условия:

Отклонение щитов от вертикальной плоскости не должно превышать 5 мм на 1 м высоты.
Предел смещения конструкции должен составлять не более 15 мм.
Предельно допустимые перепады между щитами не должны превышать 3 мм.
На участках с сыпучим грунтом траншею делают шире, чем обычно, по бокам устанавливают распорки.
В некоторых случаях при монтаже опалубки используют пенопластовый утеплитель

Траншею при этом делают шире, учитывая дополнительный слой утеплителя.
В фундаменты без опалубки рекомендовано устанавливать решетки из арматуры.
Несъемная опалубка должна быть полностью герметичной.
При монтировании формирующей конструкции особое внимание уделяют качественным характеристикам крепежных элементов.. Определенные требования предъявляются к качеству используемых материалов

Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона

Определенные требования предъявляются к качеству используемых материалов. Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона.

Виды

Традиционно используют два типа конструкции – неразборные и разборные. В первом случае, опалубка остается вместе с фундаментом после застывания раствора.

Строители экономят время и трудовые ресурсы за счет отсутствия необходимости демонтажа.

Разборная опалубка экономически выгоднее. Ее конструкция состоит из отдельных элементов, которые после затвердевания бетона могут быть использованы повторно.

Такой вариант строительства занимает больше времени и требует особого внимания от мастера к герметичности швов. Разборные устройства удобны при работе со сложными фундаментами, а также при возведении отдельных элементов сооружений.
