Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Содержание

Последовательность строительства и закрепления обвязки

Первым делом брус, пропитанный антисептиком и порезанный в соответствии с заранее продуманной разметкой, раскладывается на свайных оголовках. Запилы и пазы в древесине также проделываются заранее.

После этого можно приступать к самому ответственному этапу – к выравниванию обвязки по диагоналям и по длине бруса.

Помните: погрешности, допущенные во время завинчивания свай – это нормальное явление. Оголовки свай на 1-2 см могут быть смещены в сторону от прямой линии, но обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию.

Если в основании дома у вас получился ромб (вместо четкого прямоугольника или квадрата), то стены и крышу дома вы уже никогда не сможете выровнять

Именно по этой причине сконцентрировать свое внимание следует на геометрии обвязки, а не на выравнивании оголовков

Диагонали обвязки, уложенной, но еще незакрепленной на сваях, необходимо проверить и выровнять несколько раз. Только после этого брус можно закреплять в угловых точках свайного фундамента.

Закрепив углы, следует проверить геометрию боковых и внутренних балок. Для этого следует использовать веревку, натянутую между углами вдоль каждой из сторон обвязки.

Полностью крепить боковые и внутренние балки к оголовкам свай следует поочередно, проверяя их на предмет смещений в сторону от прямой линии.

Чтобы обвязка не разошлась в процессе эксплуатации, боковые, а также угловые примыкания бруса необходимо дополнительно скрепить скобами и специальными уголками.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

  • когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
  • когда строение приподнято над землёй более чем на 1 метр;
  • для массивных сооружений;
  • для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Схема взаимного расположения досок пакета при формировании внешнего угла обвязки

Угловые соединения ростверка из досок производятся так, как представлено на фото:

  • Сначала устанавливается первая внешняя линия доски так, чтобы торец одной из них, в данном случае, стоящей справа, упирался в боковую сторону другой, установленной к первой под прямым углом. Затем их предварительно скрепляют с помощью гвоздей.
  • Далее, устанавливается вторая линия досок, по тому же принципу. В результате получается как бы внутреннее переплетение торцов досок.
  • И далее, соблюдая ту же схему, монтируют третий, внутренний ряд досок.

Таким образом, если посмотреть на данную сборную конструкцию сверху, то можно увидеть, что из досок сформировался рисунок «елочка», который достаточно часто применяют при кладке паркетного покрытия.

Собранная из досок конструкция должна быть надежно скреплена.

  • Сначала доски фиксируются между собой гвоздями, которые вбиваются в боковую сторону внешней, а затем внутренней доски, по всей ее длине с шагом в 500÷600 мм. Для этой цели используются гвозди длиной в 100 мм.
  • Далее, углы конструкции стягиваются шпильками, для которых в сформированных балках просверливаются сквозные отверстия. Шпильки надежно стянут доски между собой.

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Конструктивные решения в проектировании и строительстве каркасных домов

Грубый расчет показывает, что этого количества должно хватить — вес здания равен 350кг/кв. мх6 мх8 м=16800 кг=16,8 тонн, а несущая способность — 10х10=100 тонн.

Стоимость одной сваи равна 1560 рублей, оголовка — 220 рублей. Итого: (1560+220)х10=17800 рублей.

Ленточные фундаменты под каркасные дома строят редко, поэтому для сравнения определим стоимость столбчатого основания. Стоимость бетона для фундамента из 10 столбов сечением 40х40 см глубиной 2 м (с наземной частью — 2,5 м) составит 0,4х0,4х2,5х10х3900=15600 руб. Для каждого из столбов потребуется 4 прута арматуры диаметром 14 мм длиной 2,5 м. Стоимость арматуры равна 4х2,5х10х35=3500 руб. Затраты на доску для опалубки — 0,4х2,5х0,02х10х4500=3600 руб. Общая стоимость столбчатого фундамента составит 15600+3500+3600=22700 руб.

Таким образом применение свай дает экономию 4900 рублей или 27%. Учитывая, что для строительства столбчатого фундамента потребуется гораздо больше времени, а его устойчивость к воздействию сил морозного пучения гораздо хуже, преимущества строительства каркасного дома на сваях становятся неоспоримыми.

Видео о каркасных домах на винтовых сваях

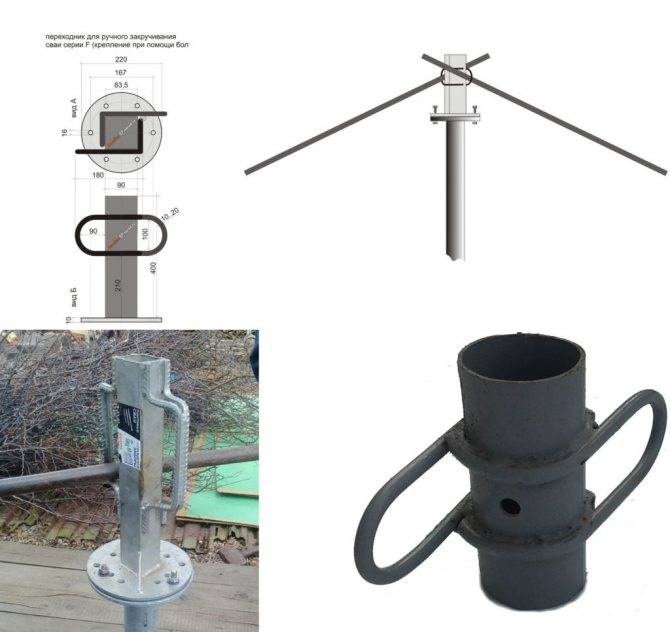

Закручивание винтовых свай вручную

Закручивание винтовых свай механическим способом

Как сделать фальш-цоколь

Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.

Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.

Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.

По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

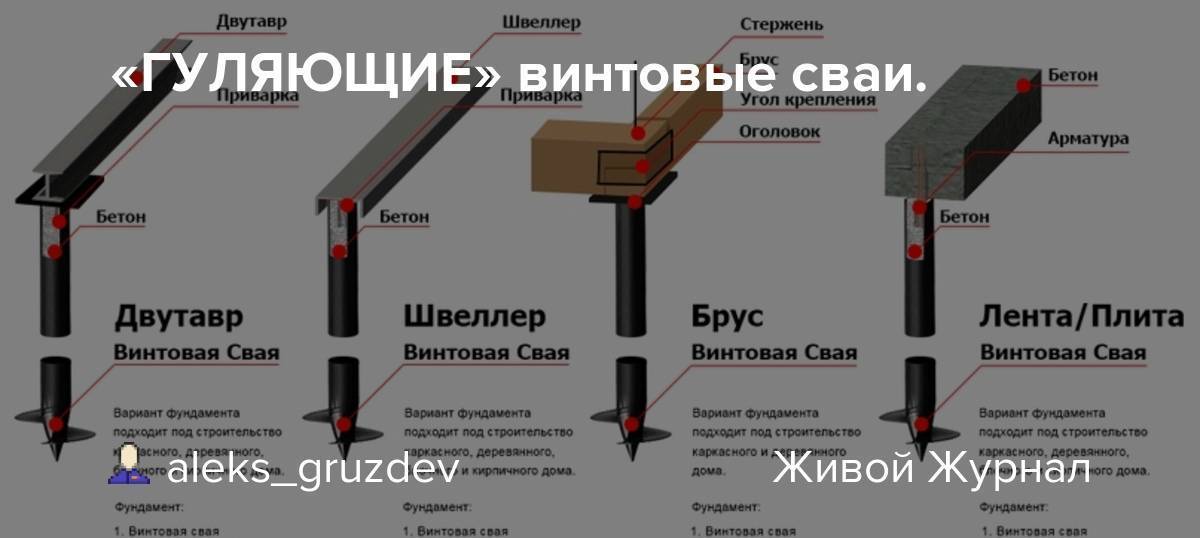

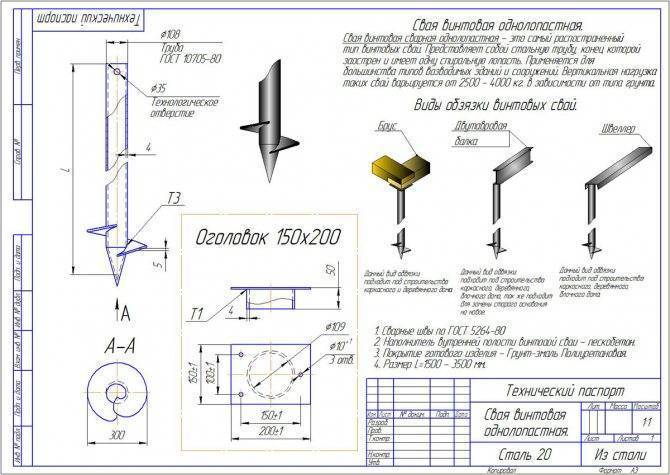

Варианты обвязки

Обвязка свай брусом

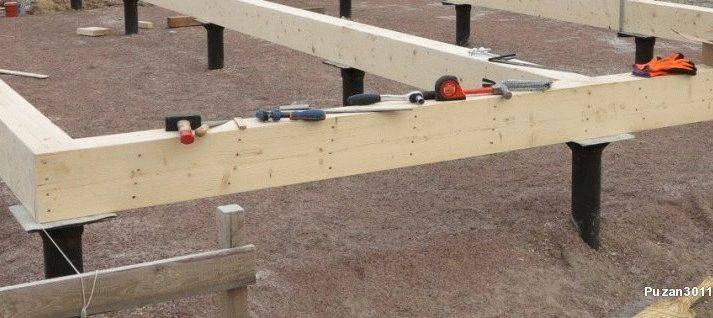

Фундамент, обвязанный брусом.

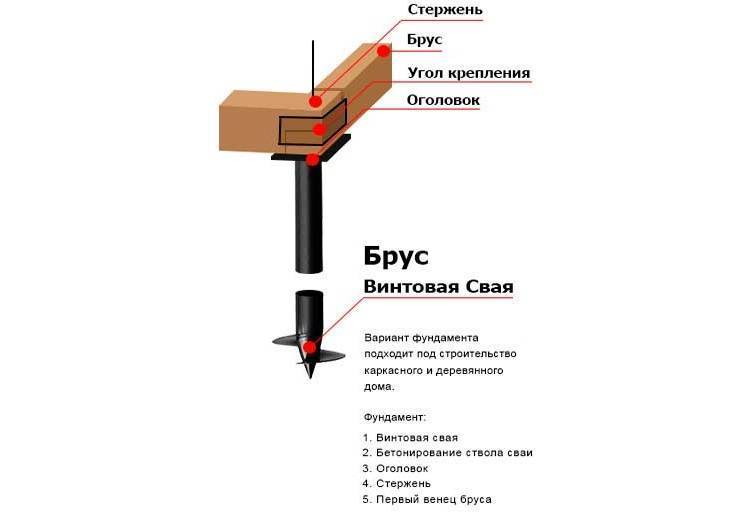

При обвязке свайно-винтового фундамента брусом делают следующее:

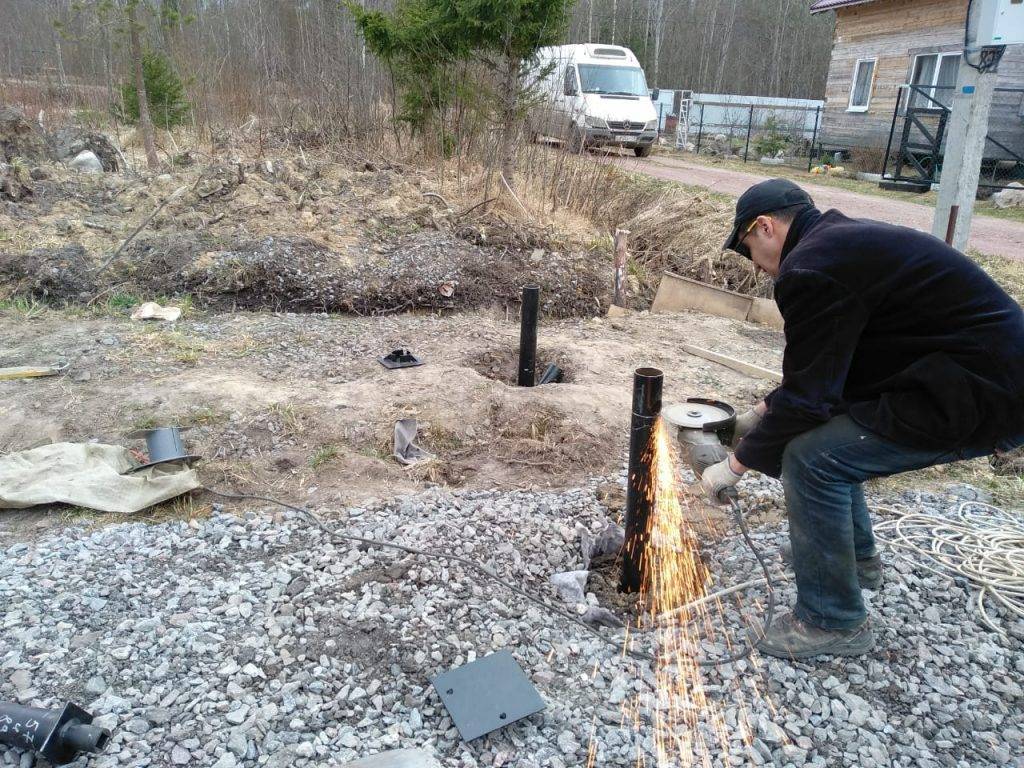

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

  1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
  2. На сваи монтируют оголовки.
  3. Выполняют гидроизоляцию материала.
  4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
  5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
  6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
  7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

  1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
  2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
  3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
  4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Популярные статьи  Калькулятор расхода сжиженного газа на отопление

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

  1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

    На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

  2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
  3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
  4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

  1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
  2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
  3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

  1. Столбы свай выставляют на один уровень.
  2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

    Готовая деревянная опалубка на бетонных сваях.

  3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
  4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
  5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Свайно винтовой фундамент плюсы и минусы

Преимущества свайно винтового фундамента

  • Такой фундамент будет стоить намного дешевле даже чем мелкозаглубленный ленточный фундамент.
  • Устанавливается свайно винтовой фундамент под дом очень быстро всего за 1-2 дня.
  • Можно с помощью винтовых свай сделать фундамент на склонах с большим перепадом высот.
  • Можно фундамент возводить вблизи у построенного здания.
  • Создаётся хорошая вентиляция под полом.
  • Очень легко попасть под пол не разрушая фундамент в случае ремонтных работ.
  • Винтовые сваи отлично завинчиваются как летом так и зимой.
  • Срок службы свайно винтового фундамента на современных литых винтовых сваях может составить более 100 лет.
  • Устройство винтовых свайных фундаментов не требует проводить земельные работы по копке котлована.
  • Такой фундамент можно использовать для строительства причалов.
  • После установки свайного фундамента можно сразу приступить к строительству сооружения.

Минусы свайно винтового фундамента

  • Свайно винтовой фундамент нельзя устанавливать на болоте, илистых грунтах с текучей консистентностью и в глубоких торфяниках.
  • Нецелесообразно устанавливать свайно винтовые фундаменты в каменистые и скальные грунты так как для этого потребуется специальная техника с помощью которой можно будет установить сваи не повредив антикоррозийный слой на сваях.
  • Шнеки не всегда качественно приварены лучше использовать литые но они дороже.
  • Винтовые сваи передают всю нагрузку на шнеки и они иногда не выдерживают из некачественной сварки.
  • Винтовые сваи имеют небольшое сопротивление к боковой нагрузке и поэтому могут смещаться и наклоняться под боковой нагрузкой поэтому этот минус является основным недостатком свайно винтового фундамента.

Стоит ли подкладывать под балки рубероид?

Рубероид укладывается на свайные оголовки (перед монтажом бруса) в 90% случаев. Особой необходимости в использовании таких подкладок нет, поэтому решайте сами – стоит ли делать подобную гидроизоляцию, или же ее обустройство является совершенно бесполезным излишеством.

Нужно ли класть что-нибудь между оголовками и брусом во время строительства обвязки? В такой гидроизоляции нет никакого смысла. В отличие от бетона или других пористых материалов, металл не имеет капилляров. Поэтому капиллярная влага с его поверхности никак не может попасть на брус или любой другой материал.

Подготовка бруса к установке на сваи

Подготовка обвязки к установке на сваи заключается в обработке древесины антисептическими составами, а также в отрезании заготовок необходимой длины. Для антисептической обработки лучше всего подойдут биозащитные составы, одновременно способные выполнять функции грунтовки. С рекомендациями застройщиков по поводу применения тех или иных защитных составов вы можете познакомиться здесь.

Некоторые застройщики перед установкой обвязки стремятся высушить древесину до оптимальной влажности. Какой же должна быть влажность бруса, используемого для строительства обвязки? Опытные пользователи FORUMHOUSE считают, что если древесина имеет товарный вид, если ее влажность не отличается запредельными значениями, то использовать ее для строительства обвязки лучше в том виде, в котором она была куплена. А сушка доски или бруса в домашних условиях принесет больше вреда, чем пользы.

Сушить брус надо в специальной камере, а не за сараем или же под пленкой. Строят обвязку сразу после покупки древесины, а сохнет она уже внутри строительной конструкции. Все, что успело перед строительством полежать, потом только на дрова годится, увы.

Этот совет для тех, кто не желает получить после неумелой сушки брус, скрученный во всех возможных направлениях.

Закажите фундамент на забивных железобетонных сваях с обвязкой швеллером

Обвязка фундамента швеллером — это гарантия надежности и прочности фундамента под любой дом. Фундамент на забивных ж/б сваях является одним из наиболее универсальных и надежных видов фундамента, активно используемых в современном строительстве. Технология обвязки фундамента швеллером делает возможным строительство зданий даже на неустойчивых и подвижных грунтах. ЖБ сваи широко применяются не только на этапе создания непосредственно фундамента, при необходимости возможно укрепление фундамента с помощью забивных свай и обвязки фундамента швеллером. Наша компания готова предоставить услуги по возведению свайных фундаментов с обвязкой швеллером под ключ.

Деревянная обвязка для свайного буронабивного фундамента

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Если вы выбрали свайный фундамент для вашего каркасного дома, то вам обязательно нужен ростверк (обвязка). Кто-то делает из его бетона, я предпочитаю — деревянный. Делается это или из бруса 200×150 (нужно считать сечение от нагрузки дома и шага свай) или из 3 сплоченных досок 200×50 (рекомендую, ведь сухой брус достаточно сложно и его может повести).

Также напоминаю, что купить готовый недорогой проект каркасного дома <= вы можете у нас, или заказать индивидуальный проект по всем вашим пожеланиям у наших опытных проектировщиков, которые специализируются именно на каркасной технологии.

Доски сколачивать можно по-разному, вот некоторые варианты:

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

А в СП также показано, как правильно стыковать и сколачивать такую обвязку:

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллераОбвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Помните о направлении волокон дерева (доски должны идти вразнобой):

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

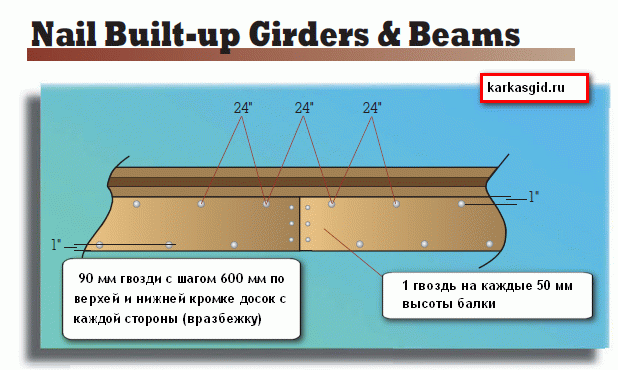

Обычно шаг между гвоздями — 400 мм. Гвозди — 90мм с обеих сторон, либо 120 мм поочередно с разных сторон в шахматном порядке.

Фотографии с узлами крепления реально деревянного ростверка:

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Обвязка фундамента на винтовых сваях: пошаговая инструкция и рекомендации по использованию швеллера

Как крепится ростверк к сваям?

Обычно крепят его на шпильки 10-12 мм толщиной. Шпильки выходят из свай на 25 см. Мы вставляем их в бетон пока он еще не высох прямо посередине сваи. Затем длинными сверлами (больше 200 мм длинной) сверлим центральную балку ростверка насквозь и сажаем ее на это место на шпильку. Сверху потом берем перьевое сверло и высверливаем в этой же балке место под шайбы — отмечу, что это достаточно нелегко. Сверху надеваем 2 шайбы и гайку того же диаметра, что и шпильки. Все!

Итак, в этой статье мы рассмотрели вопрос о том, как делается обвязка деревянного дома. Если следовать каркасной технологии, это совсем не сложно.

Рекомендации специалистов

При обвязке свайного фундамента брусом своими руками желательно придерживаться советов профессиональных мастеров:

  • до того, как сделать обвязку из бруса для винтового фундамента, убедитесь в том, что все винтовые сваи имеют одинаковую высоту (винтовой фундамент своими руками). Если она отличается ненамного, можно не подрезать стволы винтов, а сделать паз в брусе;
  • саморезы крепления бруса должны располагаться на его продольной оси. Смещение от нее недопустимо, так как это приведет к неравномерному распределению нагрузки и потере прочности, а то и целостности брусьев;
  • в фундаменте – столбчатом или на винтовых сваях — ростверк из бруса по ширине должен вдвое превышать толщину сваи или столба. Обязательно учитывайте это требование при выборе материалов;
  • в некоторых случаях можно выполнить обвязку свайного фундамента доской. Они устанавливаются на ребро и сколачиваются в шахматном порядке, образуя в конечном итоге составной брус.

Еще один полезный совет, который касается обвязки столбчатого фундамента брусом. У многих застройщиков возникают затруднения при креплении дерева к опоре. При возведении нового основания под дом можно заранее установить закладные детали, к которым впоследствии можно прикрутить деревянную раму.

Если же вы оперируете старыми опорами, вам остается только воспользоваться анкерными болтами.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

  • Делают внутренний, внешний и средний контур (по принципу елочки).
  • Элементы по очереди собирают и устанавливают.
  • Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
  • Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Серьёзный подход

К фундаментам на винтовых сваях подход «с кондачка» недопустим. Заказывая проект, попросите привязать его к конкретному участку с производством расчётов по типу, диаметру, заглублению винтовых опор. Вес небольшого зимнего дома превышает 10 тонн. А несущая способность свай и слабых грунтов не беспредельны. Реклама не всегда честна. Сваи из стальной трубы диаметром 57 со стенкой 4 мм удержат только летнюю беседку.

Труба диаметром 108–325, стенка и лопасть винта минимальной толщиной 8–12 мм промышленного производства обеспечат необходимую стабильность для возводимого дома. Без ознакомления с результатами гидрогеологических изысканий в районе строительства, не узнаете, достаточно ли забуриться только на глубину промерзания, какую площадь лопастей выбрать – определяется по несущей способности грунта и его сопротивлению.

При установке свайного поля возможны ошибки размещения свай. Придётся перебуривать с увеличением заглубления на 1–1,2 м. Грунт взрыхлён, держать массу здания на заданной глубине она не сможет – «загуляет», поэтому увеличение глубины обязательно. Если не исправлять ошибку – со временем её отожмёт от оси. Тогда считайте, что этой сваи не было вообще.

Как правильно выбрать материал обвязки

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Популярные статьи  Калькулятор расчета прогнозируемой мощности ветрогенератора

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

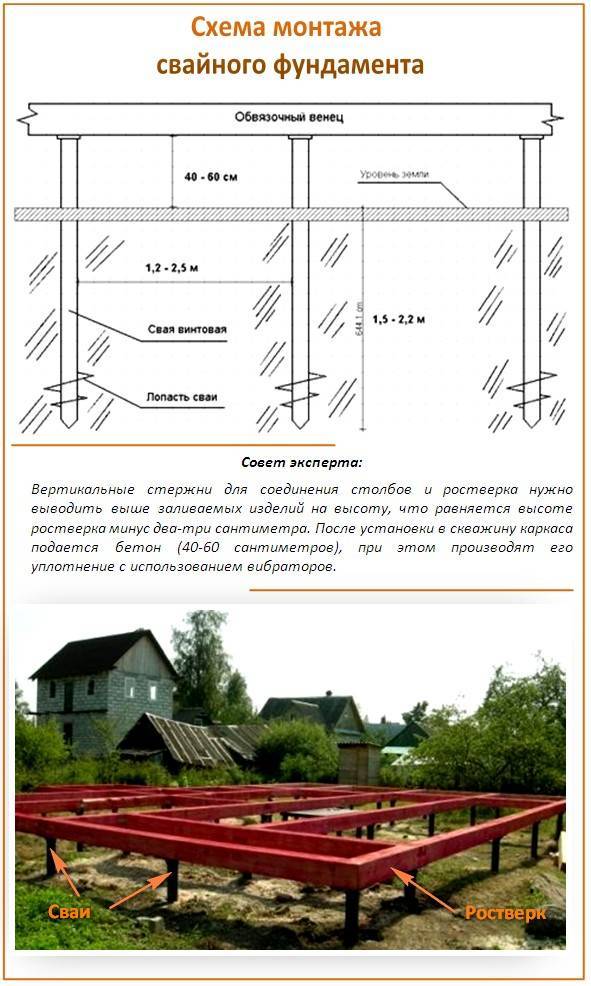

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Цокольный сайдинг

Зданием на винтовых сваях проще и дешевле всего обшить таким материалом. Облицовка обладает следующими преимуществами:

  • низкая стоимость (даже с учетом комплектующих изделий);
  • простота монтажа своими руками;
  • долговечность;
  • износостойкость;
  • устойчивость к гниению и возникновению плесени;
  • широкий ассортимент цветов;
  • простота эксплуатации.

Цокольный сайдинг

Но наряду с достоинствами сайдинг и обладает рядом недостатков. Например, он не подойдет при необходимости утеплить цоколь дома на винтовых сваях.

Технология монтажа

Сделать обшивку дома достаточно просто, нужно лишь знать порядок работ и нюансы их выполнения. Устройство цоколя выполняется в следующем порядке:

  1. Монтаж обрешетки под сайдинг. В первую очередь закрепляют нижнюю планку. Она располагается параллельно земле. Расстояние от поверхности почвы назначаются равным 150—200 мм. Такой зазор необходимо для поднятия обшивки над грунтом. Расстояние от панелей до грунта после монтажа должно равняться 50—70 мм. Эта прослойка компенсирует пучение грунта в зимний период. В теплых регионах или на крупнообломочных основаниях зазор можно делать меньше.
  2. Деревянные доски прикрепляют к сваям. Для этого к оголовкам требуется заранее приварить специальные кронштейны. Также в качестве каркаса можно использовать металлический профиль, который приваривается к фундаментам без дополнительных элементов.
  3. Аналогично первой крепят планку в верхней части цоколя дома на винтовом фундаменте.
  4. Между продольными направляющими иногда выполняют вертикальную обрешетку. Необходимость в ней зависит от высоты цоколя. При высоком поднятии здания из земли стоит предусмотреть дополнительные элементы в качестве усиления.
  5. Сайдинг начинают монтировать с нижней стартовой планки. На нее устанавливаются цокольные панели. Крепление элементов на обрешетку выполняется с помощью саморезов. Для устройства углов потребуются специальные профили.
  6. Чтобы отвести осадки от цокольной части на сайдинг устанавливают отливы.
  7. Отделка нижней части дома завершается после оформления зазора между землей. Пространство необходимо закрыть так, чтобы оставалась возможность для проникновения воздуха, но мелкий мусор, насекомые и прочая живность не имели доступа.

Все деревянные элементы перед началом работ обрабатывают антисептическими составами. Это необходимо для предотвращения поражения грибком, плесенью и гниением. В качестве дополнительных мероприятий можно выполнить противопожарную обработку антипиренами.

Сайдинг является наиболее распространенным вариантом. Отделка здания в этом случае выполняется легко и быстро. Устройство стоит начинать после завершения строительства дома, когда все коммуникации уже подведены. Чтобы трубы не замерзали в проветриваемом подполье, их оборачивают теплоизоляционным материалом. Чаще всего для этих целей применяется минеральная вата. Можно использовать готовые элементы теплоизоляции для труб, а можно сделать утепление с помощью минераловатных матов (завернуты в рулоны).

Обратите внимание на мягкую гидроизоляцию отмостки

Сайдинг станет отличным вариантом для того, чтобы закрыть пространство под домом. Для крепления панелей к обрешетке необходимо подготовить саморезы.

Посадка на саморезы

Древесину крепят к стойкам с помощью самонарезных болтов. Место соприкосновения прокладывают промасленным олифой рубероидом. К низу конструкции элементы монтируют с помощью сквозного крепления либо анкера. Брусок требуется надёжно прикрепить и зафиксировать молотком. В качестве дополнительного способа для усиления прочности конструкции используют металлические уголки и крепёжные шипы:

  • уголки целесообразно применять в угловых соединениях элементов;
  • деталь конструкции выбирают по точным размерам свайного углового участка;
  • крепят элемент с помощью прочных саморезов.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
