Насос для стиральной машины: как подобрать + как проводится замена

Содержание

Если обойтись без водопровода?

Есть машинки, которым не нужен ни шланг высокого давления, ни помпа, ни даже водопровод. Подобные машинки выпускает словенский бренд Gorenje. На их корпусе закреплен резервуар на 100 или более литров. Пользователь сам наполняет емкость. А далее начинается стирка, как в обычной СМА.

У машинок с резервуарами есть встроенная нагнетательная помпа. Напора хватает для эффективной стирки — ее качество не уступает уровню обычных моделей. В зависимости от литража одной емкости хватает на несколько циклов. Предложений на рынке немного — всего несколько моделей.

У таких модификаций есть существенный минус — емкость имеет узкое горлышко, через которое помыть ее проблематично. Но по сравнению с тем, что эта СМА позволяет стирать без водопровода, это мелочь.

Насос для стиральной машины: как подобрать + как проводится замена

Виды насосов стиральных машинок

В стиральных машинах используется более пятидесяти разновидностей насосов, имеющих те или иные конструктивные отличия.

Все они подразделяются на два типа:

  • Циркуляционные. Обеспечивают движение воды в машине. Устанавливаются на дорогостоящих устройствах, например, «Бош», «Сименс» и «Ханса».
  • Сливные. Откачивают воду после каждого из этапов стирки и после полоскания.

Во многих популярных моделях используется один насос, выполняющий функцию закачки и слива. Помпы для закачки/циркуляции/слива воды выполнены на электромагнитной основе. В стиралках с сушкой кроме них есть еще и насосы, сделанные в виде небольшого двигателя с крыльчаткой (вентилятором).

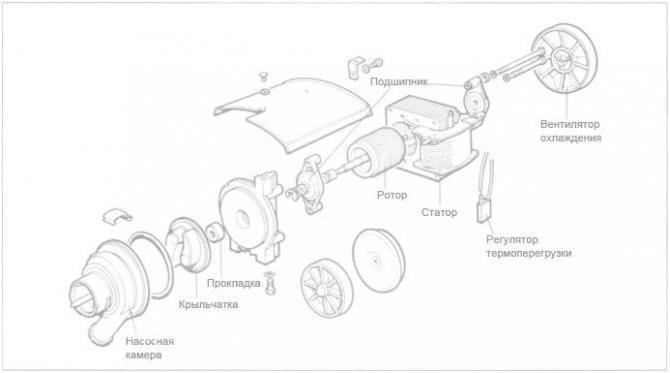

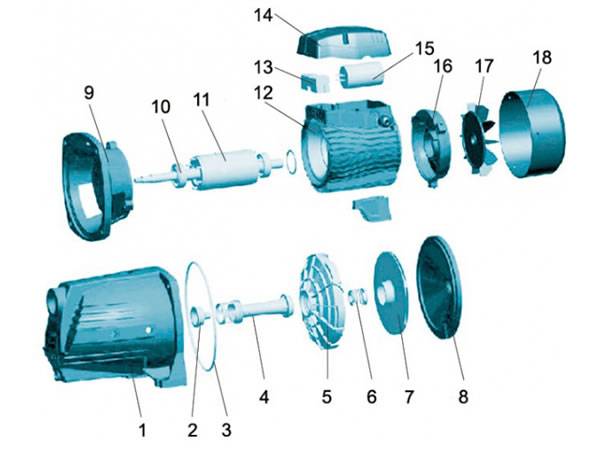

Конструкция насоса достаточно простая, состоит из статора, ротора и крыльчатки. Ротор вращается в ту и другую сторону, поэтому при блокировке крыльчатки посторонними предметами она делает рывки в разные стороны. Самыми надежными считаются синхронные насосы с магнитным ротором, отличающиеся большой мощностью и миниатюрными размерами.

Насос для стиральной машины: как подобрать + как проводится замена
Насос считается одним из самых важных элементов стирального механизма. Его тип может отличаться в зависимости от марки производителя и конструктивных особенностей

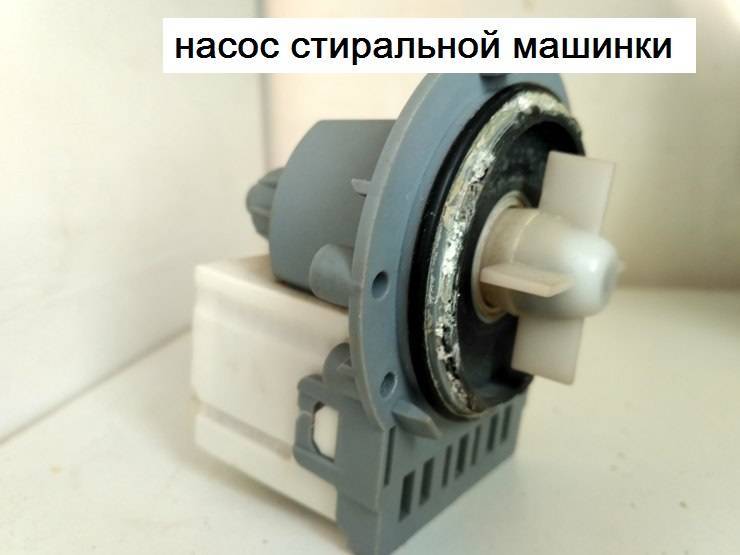

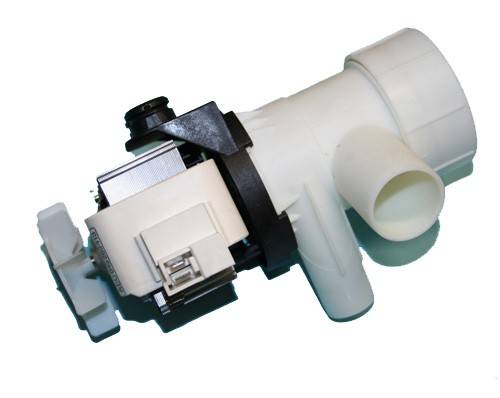

Конструктивно сливной насос или помпа, как его еще называют, представляет собой агрегат, состоящий из двух узлов. Один из них – мотор с крыльчаткой, второй – пластиковый патрубок, именуемый улиткой. С одной стороны патрубка имеется посадочное место для двигателя, с другой – углубление для крышки фильтра. При корректной эксплуатации улитка, в отличие от мотора с крыльчаткой, почти не поддается износу.

В моделях старого образца насос имеет две крыльчатки: одна из них используется для охлаждения двигателя, вторая – для циркуляции воды. Особенностью этих устройств является сальник, не дающий воде из улитки перетечь в мотор. У современных машин одна крыльчатка, а сальники отсутствуют, так как электрическая и механическая части разделены.

Насос для стиральной машины: как подобрать + как проводится замена
Средняя продолжительность работы помпы – 3-7 лет, но проблема может возникнуть и на более раннем сроке. Это случается при неправильной эксплуатации бытового прибора, когда в него попадают разные мелкие предметы. Они стопорят крыльчатку, что приводит к поломке насоса

Особо затратным будет ремонт после сгорания электронного модуля управления из-за короткого замыкания в обмотке. Поломка помпы – стандартная ситуация, возникающая при длительной службе узла и интенсивной частоте эксплуатации устройства.

Схема подключения насоса стиральной машины

Перед тем, как установить новый насос, нужно демонтировать старый. Все стиралки устроены по-своему, поэтому единой схемы замены помпы не существует. Порядок ваших действий зависит только от разницы в конструкции машин.

Подключение насоса через дно

Этот вариант подходит для таких марок, как «Самсунг», «Индезит», Beko, Ardo, «Канди», LG, «Аристон» и «Вирпул».

В этом случае, чтобы установить помпу, разборка корпуса не нужна. Все работы ведутся со стороны дна. Это считается самым легким вариантом установки насоса.

Схема действий такова:

Подключение новой детали заключается в возвращении всех элементов по местам в обратном порядке.

Подключение со снятием фронтальной панели

У вас немецкая стиральная машина «Бош», «Сименс» или «АЕГ»? Тогда этот вариант для вас. В этих стиралках дно закрыто, поэтому добраться к искомой детали можно, только убрав переднюю панель. Делайте это так:

READ Как подключить принтер к ноутбуку через usb видео

После снятия передней стенки можете приступать к установке насоса. Процесс мало чем отличается от описанной выше инструкции:

После очищения распределителя можете монтировать новую деталь и собирать стиралку в обратном порядке. После сборки не поленитесь запустить пробную стирку, чтобы убедиться в том, что вы все сделали правильно.

Подключение с задней стороны

Владельцам СМ «Занусси» или «Электролюкс» подойдет такой вариант установки. В вертикальных машинах этих марок установка вообще предельно проста – достаточно устранить только боковую стенку.

А во фронтальных машинах предстоит демонтаж задней панели:

Насос для стиральной машины: как подобрать + как проводится замена

Демонтаж боковой панели:

Насос для стиральной машины: как подобрать + как проводится замена

Установка с демонтажем планки

Актуально для владельцев марки «Ханса». Один из простейших способов: для замены помпы достаточно сдвинуть цокольную панель. Под ней и установлен насос, сливающий воду.

Открутите и установите новую помпу, действуя по любой из схем подключения, указанных выше.

Насос для стиральной машины: как подобрать + как проводится замена

Теперь вы сможете подключить дренажный насос своими руками, не прибегая к услугам специалистов. Подберите схему установки согласно марке стиральной машины, купите новый оригинальный аналог детали, и – за дело.

Источник

Назначение помпы

Рядовое решение включает в себя электрический двигатель с крыльчаткой и отводами. С одной стороны к помпе подходит патрубок для поступления жидкости, а с другой находится сливной шланг.

Основная задача устройства – закачка воды в систему и последующий её слив по команде главного процессора. К примеру, в режиме полоскания машине требуется очень много жидкости, тогда как при отжиме она совсем ни к чему.

Если помпа неисправна, то процессор не сможет организовать нормальную работу режимов, или же техника вовсе откажется работать. Конструкцию устройства никак нельзя назвать сложной, так же, как и принцип его работы. В подавляющем большинстве моделей установлено одно из двух решений – сливное или циркуляционное.

Подбор насоса для ремонта стиралки

Если насос прослужил более 5 лет, а диагностика показала необходимость его замены, потребуется покупка нового. Чтобы увеличить срок службы помпы, необходимо правильно ее подобрать.

При выборе помпы учитывают следующие параметры:

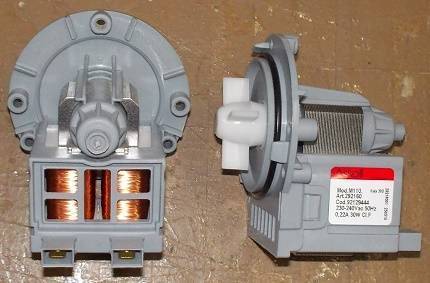

  1. Крепление к улитке: на 3-х винтах или 3-х, 4-х и 8-ми защелках. Крепления нового насоса должны быть такими же, как у старого. В противном случае он просто не подойдет.
  2. Способ подсоединения проводов: «фишка» и «клеммы». Если вместо насоса с фишкой приобрести модель с выводами в виде клемм, потребуется обрезка сдвоенных проводов на конце, зачистка и установка клемм.
  3. Размещение контактной группы. Может находиться сзади или спереди. Место расположения большого значения не имеет. На работу насоса это не влияет.

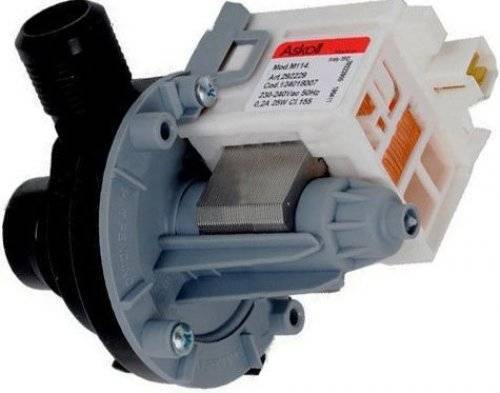

  4. Производитель сливных насосов. Универсальных марок несколько: Coprecci, Arylux, Mainox, Hanning, Plaset, Askoll. Насосы этих производителей взаимозаменяемы.
  5. Мощность насоса, указанная на наклейке. Этот параметр большого значения не имеет, так как для всех моделей она примерно одинакова.

Обычному человеку в особенностях конструкции насосов разобраться сложно, поэтому при выборе нового устройства лучше посоветоваться с профессионалом.

Галерея изображенийФото из Одним из способов подсоединения проводов к помпе является задний или передний вывод в виде фишки Модель с фишкой можно заменить насосом с клеммами, если обрезать концы сдвоенных проводов, зачистить и установить клеммы Размещение контактной группы сзади не оказывает никакого влияния на работу насоса стиральной машины Переднее расположение контактной группы, как и заднее, не имеет большого значения, так как не влияет на работу помпы Насос с выводом в виде “фишки”Подсоединение проводов к насосу на клеммыЗаднее расположение контактной группыРазмещение контактной группы спереди

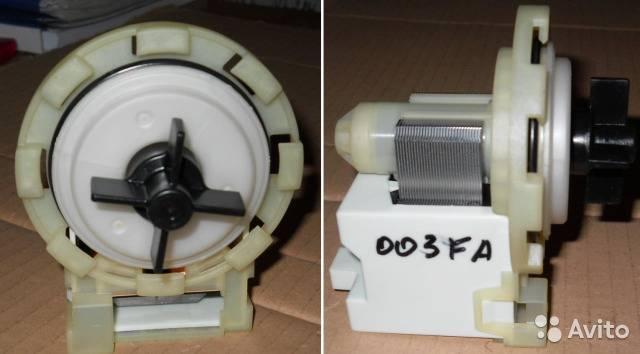

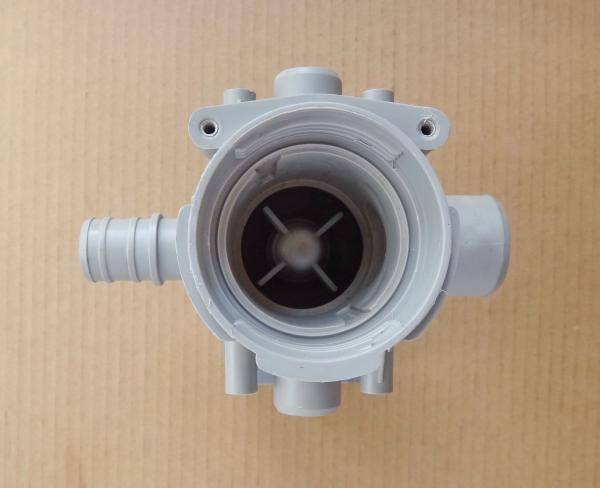

Конструктивное разнообразие сливных насосов, прежде всего, определяется особенностями пластикового патрубка (улитки) и фильтров для мусора, совмещенных с ними.

В современных моделях производители используют три вида насосов:

  • на трех винтах под улитку (Samsung, Indesit, Ardo);
  • на трех защелках под улитку (AEG, Bosch);
  • на восьми защелках под улитку (LG, Zanussi).

Насосы одного вида взаимозаменяемы. Например, для машины марки Индезит подойдет насос Самсунг и наоборот.

Как выбрать сливной насос

Более подробней про сливной насос: где он находится в стиральной машине, принцип работы и устройство, можно почитать в данной статье: что такое водяной насос для стиральной машины

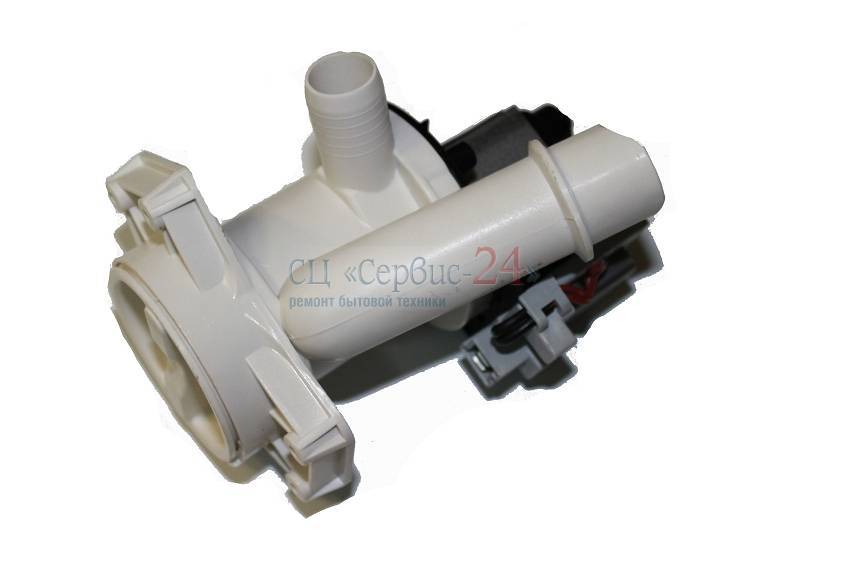

Осуществляя замену сливной помпы, необходимо выбирать полный аналог по устройству и техническим параметрам. Все сливные устройства отличаются как по мощности и производительности, так и по способу крепления. Выбирать следует только у проверенных и заслуживших хорошую репутацию производителей. Иногда бывает, что подключение электропроводов как к сливной помпе так и циркуляционному насосу может иметь иное расположение, чем у тех, которые вышли из строя. Этот нюанс обычно не имеет значения и не влияет на установку элемента на штатное место. Все операции по замене осуществляются в порядке обратном демонтажу, с обязательной проверкой качества всех креплений и соединений.

Ремонт и замена помпы

После того, как деталь отсоединена, требуется проверить насос стиральной машины. Перед тем, как разобрать деталь, следует осмотреть крыльчатку и все отверстия и убедиться, что они не засорены, на лопасти не намотаны волосы, нитки, шерсть и другой мусор. Нужно вытащить сливной фильтр и осмотреть деталь визуально, а затем попробовать провернуть ее. Исправный узел должен проворачиваться с паузами из-за установленной на магните катушки. Если мусор отсутствует, крыльчатка вращается с затруднением, устройство потребуется разобрать. Для этого необходимо:

  • Снять крышку помпы, выкрутив крепеж или повернув ее против часовой стрелки.
  • Поддеть защелки корпуса крыльчатки, чтобы отсоединить ее.
  • Если крестовина не поддается, нужно прогреть феном хвостовик, а затем поддеть отверткой.
  • Вынуть и очистить магнит с крыльчаткой.
  • Снять с вала магнит, появится подшипник.
  • Нанести смазку для помпы, чтобы подшипник исправно функционировал. Если он деформирован, установить новый элемент.
  • Также необходимо осмотреть все резиновые прокладки. Если заметно, что они повреждены, их потребуется заменить на новые.
  • Собрать помпу в обратной последовательности.

Далее нужно прозвонить насос. Порядок действий:

  • Взять мультиметр и установить режим замера напряжения.
  • Поставить щупы на контакты помпы.
  • Если на экране светится «1» или «0», узел неисправен и требуется замена насоса.
  • В случае, если значение состоит из нескольких цифр, это говорит, что помпа цела, а неисправность в чем-то другом, возможно – в блоке управления. Для точной диагностики и последующего ремонта рекомендуется обратиться к профессионалам.

Если необходима замена дренажного насоса, потребуется приобрести новую деталь. Сделать это можно в сервисном центре, специализированном магазине или через интернет. Чтобы не ошибиться при покупке, нужно назвать продавцу точную марку и модель стиральной машины либо принести неисправный узел. Таким же образом следует поступать и с другими комплектующими, подлежащими замене.

Как подключить насос повышения давления к водопроводу?

Нагнетательное устройство монтируют на трубе перед точками водозабора. Если напор будет слабый, помпа включится и повысит его. Порядок подключения:

  • Трубу, к которой предстоит подключить нагнетающее устройство, разметьте согласно его длине, учтите также длину переходников.
  • Далее перекрывают водоснабжение и обрезают трубу согласно разметке.
  • С обеих сторон трубы делают внешнюю резьбу.
  • Накручивают на трубы переходники.
  • Вкручивают в переходники фитинги — они идут в комплекте с насосом.

Во время монтажа сверяйтесь с инструкцией, также обратите внимание на стрелки, изображенные на корпусе — указатели направления потока

От электрощита подводят кабель. Неподалеку от места дислокации оборудования желательно сделать розетку

Насос лучше подключать через УЗО (устройство защитного отключения).
Тестируют оборудование, обращая внимание на стыки — должна быть абсолютная герметичность. Чтобы усилить стыки, на резьбу наматывают паклю или ФУМ-ленту.

Насос для стиральной машины: как подобрать + как проводится замена

Основные причины и признаки неисправности

Прежде чем приниматься за ремонт, давайте выясним, как работает помпа и почему она может сломаться.

После окончания стирки, перед полосканием, машине необходимо слить отработанную воду. Модуль управления подает сигнал насосу, тот запускается и нагнетает воду в сливной патрубок. Оттуда вода попадает в канализацию.

Как понять, что насос неисправен

Если в вашей СМА присутствует система самодиагностики, она высветит код ошибки на дисплее.

Для разных марок ошибки могут отличаться:

  • Samsung (Самсунг) – это код Е2 и Е3. Они означают проблемы со сливом воды, а также повышенный уровень воды в баке. Значения указывают на помпу, которую необходимо проверить.
  • Машины LG эту же ошибку показывают как ОЕ.
  • Стиралки Indesit (Индезит) и Ariston (Аристон) высветят коды F05 для проблем со сливом и F11 для проблем с насосом.
  • СМ марок Electrolux и Zanussi выдают на табло код Е21, что означает: нет слива воды.
  • Те же проблемы проявляются в моделях Атлант как F4, в Gorenje – F5, а в машинах Hansa высветится Е03.

Для того чтобы правильно расшифровать код, загляните в таблицу неисправностей вашей марки. О них мы писали в предыдущих статьях.

Внешне пользователь может заметить такие неполадки:

  1. Нет слива воды.
  2. Машина остановилась посреди цикла стирки. Вода не сливается.
  3. Во время слива СМ сильно шумит и гудит.

Вот основные причины:

Перед тем, как заменить помпу в стиральной машине, нужно исключить другие неисправности.

Сливной фильтр

Засор фильтра может стать причиной проблем в работе насоса. Поэтому перекройте воду, найдите внизу передней панели небольшой люк. Открыв его отверткой, подставьте емкость для сбора воды. Открутите фильтр по часовой стрелке, осмотрите его на предмет засора. Очистите деталь.

Включив стиральную машину, вы можете проверить ее работу. Дело не в засоре? Двигаемся дальше.

Чтобы проверить патрубок и сам насос, нужно добраться до месторасположения помпы. В разных моделях оно отличается.

Процесс изготовления

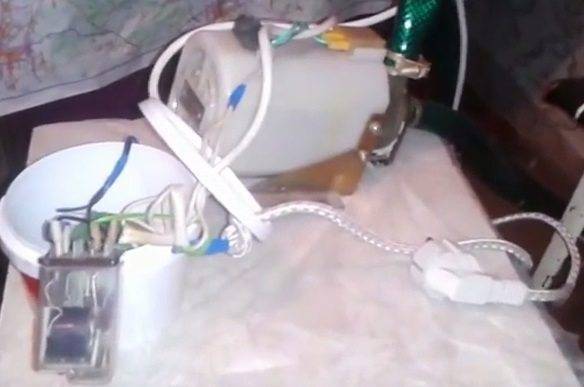

Своими руками последовательно подключаем провода к контактам релюшки и к контактам насоса стиральной машины. Предварительно нужно проверить назначение каждого контакта при помощи мультиметра.

Протыкаем в крышке банки отверстия под провода. Заключаем нашу реле баночку, подводим провода и закрываем крышу. Таким образом, наша релюшка оказалась заключенной в водонепроницаемый пластиковый корпус. Втыкаем сетевой шнур в розетку и проверяем работу насоса. Далее прикручиваем к выходу насоса проходной тройник, к оставшимся выходам тройника своими руками прикручиваем шланги, не забыв затянуть их металлическими хомутами.

Насос для стиральной машины: как подобрать + как проводится замена

Можно приступать к испытаниям. Короткий шланг погружаем в любой надземный резервуар, например в железную бочку, длинный заводим в ту же бочку. Далее подключаем насос и наблюдаем, как он перекачивает воду. Если все нормально, можно приступать к «полевым испытаниям», и именно в вашем замечательном саду.

В заключение отметим, использование насоса от стиралки для полива растений в саду является неплохим вариантом применения давно забытой запчасти, которая валяется в вашем гараже. Чуда от такого приспособления ждать не стоит, но перекачать воду из бака на грядки такой насос вполне способен. Удачных вам самоделок и помните о правилах техники безопасности при работе с электрикой!

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Насос для стиральной машины: как подобрать + как проводится замена
Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Насос для стиральной машины: как подобрать + как проводится замена
Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Где и по какой цене можно купить?

Насос для стиральной машины: как подобрать + как проводится замена
Приобрести новую помпу можно в магазинах, специализирующихся на продаже оригинальных запчастей, либо заказать в интернете.

Собираясь совершить покупку, нужно уточнить модель стиральной машины, так как для разных приборов насосы будут отличаться.

Чтобы купить подходящую по всем параметрам деталь, следует посчитать количество креплений, а также найти информацию о мощности моторчика.

Стоимость замены и ремонта

Так как стиральная машинка Бош имеет сложное устройство, за замену насоса мастера запрашивают цену в 2000 рублей. Если помпу можно отремонтировать, то не придется тратиться на покупку самой детали. Однако за работу специалиста заплатить все равно придется.

Если ремонт был доверен частному мастеру, то следует выбирать того специалиста, у которого есть положительные отзывы. Работник, дорожащий своей репутацией, обязательно предоставит квитанцию о выполненной работе и даст гарантию сроком не меньше года.

Неисправности

Самые распространенные поломки насоса в стиральной машине Bosch:

  1. Засор. Если сливной фильтр пропустил какой-либо мелкий мусор, то он окажется внутри насоса. Любой посторонний предмет способен либо ухудшить, либо приостановить работу крыльчатки. Даже если насос полностью не выйдет из строя, он будет работать на пределе своих возможностей. В результате, либо перегорит мотор, либо сломается лопасть.

    Если мотор неразборный, то ремонт возможен в том случае, когда мусор не привел к поломке лопастей, а просто застрял в них.

  2. Износ элементов насоса из-за длительной эксплуатации прибора. При расслаблении втулки и вала, крыльчатка будет свободно двигаться относительно оси и задевать корпус. При значительном износе она может полностью слететь. В результате, помпа просто перестанет перекачивать воду. Перед этим машинка будет шумно работать на этапе слива. Ремонт в этом случае невозможен, требуется замена детали.
  3. Поломка моторчика. Если он перегорает, то во время слива не будет слышен шум его работы. Привести к неисправности могут перепады напряжения, засоры, обрыв обмотки. Можно попытаться заменить моторчик, но рациональнее с финансовой точки зрения приобрести новую помпу.

На неисправность насоса указывает отсутствие слива, подтекание воды из-под дна прибора. Машинка может прекратить работу, при этом в баке останется вода. Если причина действительно сводится к поломке помпы, то на дисплее появится один из следующих кодов: E18, F18 или F03.

Замена агрегата в передней части

Самую большую трудность представляют модели, где помпа располагается в передней части (машинки Samsung). Ее демонтаж крайне трудный без навыков и опыта. Рекомендуется вызвать мастера, который оперативно и профессионально выполнит поставленную задачу. Если вы решитесь делать замену на дому, будьте готовы выполнить демонтаж:

  • верхней крышки;
  • панели управления;
  • резиновой манжеты;
  • многочисленных крепежных частей.

Если доступ к детали получен, то замена происходит по уже знакомой инструкции: отключаем все патрубки, шланги и контакты, откручиваем крепежные элементы и ставим новый насос. Заменить насос стиральной машинки качественно и быстро готовы первоклассные специалисты «Сервиса на Баррикадной».

Замена насоса

Если отремонтировать помпу невозможно, ее придется заменить. Для начала деталь необходимо снять, для чего придется частично демонтировать корпус.

Как снять?

Алгоритм действий, следуя которому удастся снять насос со стиральной машины Бош:

  1. Чтобы снять помпу, необходимо отключить машинку от сети и отодвинуть ее от стены.
  2. Затем открывают лючок, расположенный с фронтальной части корпуса внизу. Это делается для того, чтобы слить остатки воды. Даже если барабан пуст, некоторое количество жидкости все равно задерживается в патрубках.
  3. Затем откручивают и снимают верхнюю крышку, которая фиксируется на 2 болтах.
  4. Следующим шагом становится снятие декоративной панели в нижней части корпуса.
  5. Под ней можно увидеть болт, который удерживает улитку сливного насоса. Его необходимо открутить.
  6. Затем нужно зафиксировать бак таким образом, чтобы он не перебил провода, когда машинка будет находиться в положении лежа. Для этого между ним и стенкой корпуса можно вложить сложенный в несколько раз кусок материи.
  7. Перевернуть и уложить машинку на бок.
  8. Снять дно, отсоединить патрубки от улитки и клеммы питания.
  9. Отвинтить сливной патрубок для того, чтобы убедиться, что в него не попали посторонние предметы. Если они не обнаружены, патрубок устанавливают на прежнее место.
  10. Насос крепится к улитке на 4 защелках, чтобы его снять, нужно отогнуть стопорную клемму, после чего высвободить помпу.

После снятия насоса нужно убедиться в его неработоспособности. На это может указывать вода, попавшая на крыльчатку.

Как заменить?

Установка нового насоса не сопряжена с какими либо трудностями. Деталь монтируют на место крепления старой комплектующей.

Порядок действий:

  • соединить помпу со сливным и наливным патрубком, надежно закрепив их;
  • зафиксировать насос на прежнем месте;
  • завинтить болт, удерживающий улитку;
  • вернуть машинку в исходное положение;
  • собрать корпус, закрутить все болты.

После завершения работы нужно проверить герметичность сборки. Сделать это можно простым и эффективным способом. Под дно прибора подкладывают лист картона или сухую светлую ткань, на которой будут заметны пятна воды.

Затем останется лишь включить машинку, выбрав самый короткий цикл стирки. Если подтеков нет, бытовую технику можно эксплуатировать в прежнем режиме.

О замене помпы стиральной машины Бош расскажет видео:

Диагностика неисправности работы насоса стиральной машины

Разборку техники стоит проводить только при определении точной причины поломки. Основные признаки неисправности:

  1. Не работает система откачки воды при включении программы слива.
  2. Слив воды происходит, но сопровождается гудением.
  3. Вода уходит из барабана медленнее, чем обычно.
  4. На дисплее высвечивается код поломки (значение кода зависит от модели стиралки и указан в инструкции).

Если машинка не оснащена дисплеем, то о поломке свидетельствует комбинация мигающих лампочек на панели.

Перед тем, как начинать ремонт помпы своими руками, необходимо почистить сливной фильтр, проверить проходимость и целостность сливного шланга, и не заклинилась ли крыльчатка. Если это не помогло, то можно приступать к ремонту сливного насоса.

Советы экспертов

Профессиональные мастера, обслуживающие машинки, знают несколько причин поломок, которые не лежат на поверхности, но влияют на работоспособность помпы:

Насос для стиральной машины: как подобрать + как проводится замена

  1. Особо «прыгучие» машинки могут при стирке перетереть провода питания помпы. Тогда насос будет внешне исправен, но работать и крутиться не будет. Для диагностики этой проблемы потребуется разобрать устройство до блока электронного управления. Этот ремонт достаточно трудоёмок. С ним справится только мастер, новичку ремонт не под силу.
  2. В некоторых случаях может выйти из строя программа электронного блока управления. Такую диагностику и ремонт выполнит только профессиональный мастер со специальным оборудованием.
  3. Ещё одна редкая неисправность — засор в шланге, идущем от основного бака до улитки с помпой. Его можно определить рукой, по очереди прожимая разные участки. При необходимости шланг можно снять и прочистить под сильным напором воды из крана.

Чаще всего мастера проверяют контактную группу и крыльчатку помпы. Если причина поломки не касается этих деталей, специалист просто заменяет весь узел целиком.

Починить помпу стиральной машины своими руками можно. Это несложная операция, особенно если у вас есть помощник

При работе нужно соблюдать меры предосторожности, не забывать про остатки воды в баке и не пытаться починить или пропаять насос, если дело не касается крыльчатки или контактной группы

В быту стиральные машины давно уже стали незаменимы. Для бесперебойной работы нужно ее правильно установить. Ну а если произошла поломка, читайте наши статьи о том, как выполнить ремонт или замену барабана, насоса, слива и прессостата, подшипников, тэна, бака.

Разобрал стиральную машину и дал вторую жизнь дренажному насосу.

Поломка стиральной машины автомат неизбежно приводит в ужас домохозяек. Стирать в ручную нынешнее поколение не может да и не захочет. Поэтому поломка стиральной настоящая трагедия для всех членов семьи. Обычно эпопея со стиралкой заканчивается покупкой нового агрегата.

Дело в том что бытовая техника последних 10-15 лет запрограммирована на искусственное, ускоренное, устаревание. В моей стиральной машине поломался барабан, а именно ребра жесткости из дюралюминия, которые в нашей воде окислились, и барабан поймал дисбаланс-прослужил он 7 лет.

Мы купили новую стиральную машину, а старую я разобрал. И извлек из нее 2 полезные вещи- двигатель и насос. О двигателе поговорим как нибудь в следующий раз.

Дренажный насос стиралки

Тот самый аппарат в корпусе стиральной машины выталкивающий грязную воду с особым гулом. Кстати внизу видос, не забудь глянуть.

Первым делом возник вопрос, а как его подключить в сеть без последствий. Но оказалось ни чего сложного, три провода. Синий-ноль. Коричневый- фаза. Белый заземление. Подключаем синий и коричневый. На заметку-если вилку перевернуть то вращение крыльчатки не меняется.

Как видно на фото выше, насос нашел свое место на моем стенде. он выполняет роль циркуляционного насоса. На заметку циркуляционный насос минимум стоит «два рубля». Сэкономил на покупке.

Для чего сделал стенд я вам расскажу позже. Но с его помощью мне удалось выяснить производительность дренажника.

Вода из накопительного бочка поступает в наш насос, подымается на уровень один метр.

Далее через запорный кран, фильтр(без фильтрующей сетки) поступает в водомерный счетчик.

На момент чстарта зафиксировали 1 кубометр 200 литров.

Через полчаса работы насоса ( на большее меня не хватило, журчащая вода заставляла постоянно бегать в туалет) набежало 1 куб 435 литров. 235 литров прошло через счетчик за пол часа. Этот обьем умножаем на 2. В результате у нас получается примерный объем перегоняемой жидкости 470 литов в час. Примерно 0.5 кубометров в час.

Типичные неисправности помпы

Насос для стиральной машины: как подобрать + как проводится замена

При наличии в камере твердого мусора, может отломиться крыльчатка. В этом случае мотор будет работать, а вода останется в баке.

Насос для стиральной машины: как подобрать + как проводится замена

  • Износ подшипников оси крыльчатки. Неисправность достаточно редкая, но при длительных сроках эксплуатации она встречается.
  • Обрыв (перегорание) обмотки. Может случиться при попадании влаги через уплотнительный сальник, или при механическом заклинивании крыльчатки (перегрев обмотки).
  • Отсутствие контакта на питающем разъеме, или обрыв провода. Причина неисправности – коррозия.
  • Механическое разрушение корпуса помпы (при попадании твердых предметов).

Принцип работы датчика

Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.

При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.

Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.

Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.

Принцип работы

Принцип работы помпы прост. Она включается в дело после завершения стирки, откачивая и сливая грязную воду и остатки моющего средства.

Деталь представлена следующими элементами:

  • двигатель, который состоит из 2 частей: ротора с магнитом и стартора с сердечником и обмоткой;
  • роторный вал с втулкой;
  • крыльчатка;
  • корпус;
  • уплотнитель;
  • патрубки на вход и на выход.

Принцип работы помпы:

  1. Чтобы активироваться, насосу необходимо получить сигнал от модуля управления, с которым он соединен проводами.
  2. После получения команды начинает вращаться крыльчатка, перекачивая воду из бака в канализационную трубу.
  3. Сначала жидкость поступает в резиновый патрубок, который соединен хомутами с баком и улиткой.
  4. Затем через фильтр на улитке вода попадает на крыльчатку насоса. Роль фильтра на этом этапе очень важна, так как он защищает деталь от мелкого мусора. Если бы фильтра не было, крыльчатку заклинило уже после нескольких циклов стирки.
  5. Затем жидкость попадает в сливной шланг и проходит дальше: в канализационную трубу, ванну или унитаз.
  6. Откачка осуществляется до тех пор, пока вся отработанная воды не будет выкачана из машинки.

Когда в баке не останется воды, прессостат отправит сигнал на электронный модуль, а он даст команду насосу прекратить работу.

Какое давление создает насос?

На рынке есть разные модели нагнетающего оборудования. Рассмотрим самые популярные варианты. Предлагаемое оборудование повышает давление до 3,5–6 бар. Все модели имеют защиту от перегрева.

Wilo PB-088EA. Стоит 3 800 рублей. 3,5 бар. Температура — 2–60 °C. Установка — горизонтальная или вертикальная. Пропускная способность — 2,4 кубометра/час.

Насос для стиральной машины: как подобрать + как проводится замена

Grundfos UPA 15-90. Цена — 5 500 рублей. Пропускает 1,5 кубометра/час. Установка — вертикальная. Только для чистой воды. 6 бар. Шум — 35 дБ.

Насос для стиральной машины: как подобрать + как проводится замена

Джилекс Джамбо 60/35 П-24. Цена — 5 400 рублей. 3,6 кубометра/час.

Насос для стиральной машины: как подобрать + как проводится замена

Marina Cam 80/22. Поверхностная насосная станция. Стоит около 9 000 рублей.

Насос для стиральной машины: как подобрать + как проводится замена

Максимальный напор в вышепредставленных моделях соответственно 9,8, 35 и 32 м.

Признаки поломки насоса стиральной машины

При появлении проблем с помпой, машинка может:

  • не реагировать на установленную программу;
  • издавать гудящие звуки при наборе или сливе воды;
  • заливать воду в барабан в меньшем, чем полагается количестве;
  • в процессе набора воды возможно полное отключение техники.

Работа стиральной машины автомат подразумевает безучастие пользователя в процессе стирки. Однако, когда приходится вмешиваться, значит возникли проблемы.

Чтобы продиагностировать и провести при необходимости ремонт помпы машины или замену нужно:

  • послушать как работает машинка с целью выявления посторонних звуков. Если машинка сильно шумит при сливе, значит в насосе есть вода или некоторые его части деформировались;
  • открыть панельку для удаления засора в сливном фильтре. Все мелкие и посторонние предметы находятся здесь – волосы, нитки, пуговицы, семечки и т.д.;
  • почистить шланг слива. Даже если с виду он не поврежден, то все-равно нужно его снять и промыть под напором горячей воды;
  • проконтролировать работу крыльчатки, возможно ее заклинивает. Находится она за сливным фильтром, который нужно открутить и вытащить. Будут видны лопасти крыльчатки, которые нужно повращать. Вращение не должно быть слишком легким. Если имеется какой-либо мусор – костяшки от бюстгальтеров, монет, ниток и волос, его нужно удалить;
  • проверить целостность контактов и работоспособность датчиков, идущих к помпе.

Если в процессе диагностики причиной неполадок в стиральной машине определился насос, тогда придется его осмотреть. Чтобы до него добраться понадобятся стандартные инструменты.

Если вовремя не произвести ремонт сливного насоса стиральной машины, возможно перегорание контактов и даже двигателя машины.

Расположение помпы

Конкретное расположение насоса зависит от разновидности оборудования. Точные координаты помпы должны быть указаны в схеме, которая прилагается к инструкции по эксплуатации. Если производитель допускает самостоятельную замену насоса пользователем, то его местоположение наверняка обозначено в разделе «Обслуживание» или «Сервис».

Возможное расположение помпы:

  1. Под барабаном. Одно из самых распространённых решений в бюджетных устройствах. Чтобы добраться до помпы, нужно демонтировать панель на днище, предварительно положив машину набок.
  2. В задней части конструкции. Для извлечения помпы понадобится отодвинуть оборудование от стены и снять заднюю крышку. Чаще всего насос располагается чуть ниже центрифуги.
  3. За лицевой панелью. В этом случае достаточно демонтировать нижнюю крышку: отщелкнуть клипсы или открутить винты.

Насос для стиральной машины: как подобрать + как проводится замена

Верхнее расположение помпы недопустимо, потому как такое решение чрезмерно нагружает сливную систему. Воду в этом случае пришлось бы толкать вверх, как минимум, на метр, что с оглядкой на законы физики нецелесообразно.

Оцените статью
