Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Конструкция #2 – ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

  • труба ПВХ д.50мм – 1шт.;
  • муфта ПВХ д.50мм – 1шт;
  • труба ППР д.24мм – 1шт.;
  • отвод ППР д.24 – 1шт;
  • заглушка ПВХ д.50мм – 2шт.;
  • кусочек резины д.50мм, толщиной 3-4мм – 1шт;
  • обратный клапан д.15мм – 1шт.;
  • пустой баллон от силикона 330мл – 1шт;
  • стяжной винтовой хомут – 1шт;
  • винт-гайка или заклепка – 1шт;
  • накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое

Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки

Для удобства можно взять тройник и одну сторону у него заглушить

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

Дизайн n. 2 – ручной насос с прямым соплом

Очень простое устройство для откачки воды из бочки, шахтного колодца. Преимущества такой конструкции: быстрая сборка, экономичная стоимость.

Обязательные реквизиты:

  • труба ПВХ 50мм – 1шт.;
  • рукав ПВХ 50мм – 1шт;
  • трубка ППР 24мм – 1шт.;
  • отвод ППР д.24 – 1шт;
  • заглушка ПВХ д. 50мм – 2 шт.;
  • кусок резины толщиной 50 мм, толщиной 3-4 мм – 1 шт;
  • обратный клапан д.15мм – 1шт.;
  • пустой силиконовый флакон 330мл – 1шт;
  • зажим винтовой зажим – 1шт;
  • гайка или винтовая заклепка – 1шт;
  • накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Проверить конструкцию клапана. Готовим обратный клапан из колпачка Ø 50мм. Просверливаем несколько отверстий по периметру дюбеля Ø 5-6 мм. В центре проделываем отверстие подходящего диаметра для пары гаек или заклепок.

Внутрь заглушки вставляем резиновый диск Ø 50 мм. Диск не должен тереться о стенки дюбеля, но должен закрывать все просверленные отверстия. По центру закручиваем гайкой или заклепкой, винт не выйдет. В случае проблем с материалами или производством его можно заменить заводским обратным клапаном.

Что представляет собой заводской обратный клапан, используемый для работы насосной станции, подробно описано в статье, которую мы рекомендуем.

Подготовка рукава помпы. Длина рукава должна быть соразмерной глубине колодца или емкости с водой. Отрезаем канализационную трубу ПВХ Ø 50мм до необходимой длины с узкого конца. Вставьте только что изготовленный клапан в патрубок трубки. Для надежности скрепляем с двух сторон саморезами.

Для второго конца готовим дюбель с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке сделано под диаметр трубы PPR Ø 24. Особой точности не требуется, заглушка действует как скользящая опора.

Порядок сборки поршня. Вырежьте насадку из пустого силиконового флакона. Далее нужно нагреть цилиндр и вставить гильзу в ПВХ так, чтобы диаметр цилиндра точно совпадал с диаметром гильзы. Надеваем силиконовый баллончик на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Отрезаем лишний баллон. Скрепляем накидной гайкой D. 15.

Штанговое устройство насоса. Длина штока должна быть на 50-60 см больше длины втулки. Необходимо нагреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна указывать внутрь штока. Пока труба полностью не остынет, затяните ее винтовой струбциной.

Окончательная сборка насоса. Вставляем шток в втулку, фиксируем заглушку (выдвижную опору) сверху через муфту. Наконец, мы прикрепляем 24-миллиметровый изгиб PPR к концу стержневой трубки. Осталось подключить шланг и можно качать воду.

Материал труб может быть любым, сечение не обязательно круглым

Важно выбрать подходящий поршень для гильзы. Кривая служит опорой для руки

Для удобства можно взять рубашку и соединить одну ее сторону

Кривая служит опорой для руки. Для удобства можно взять рубашку и соединить одну ее сторону.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

  • Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
  • Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
  • Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

  • Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
  • Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
  • В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
  • Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.
  • Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
  • Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
  • Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
  • Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.
Популярные статьи  Печь для русской бани: ТОП-10 и ориентиры выбора лучшей модели банной печи-каменки

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

  • Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
  • Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

  • Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
  • К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
  • Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
    Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
  • Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок
Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок
Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Особенности стоков

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Чтобы собирать стоки от загородного дома или дачи на участке сооружается выгребная яма или устанавливается септик. В любом случае из этого сооружения периодически необходимо откачивать илистые наслоения и твёрдые примеси. Даже при использовании современного многокамерного септика, в котором за переработку отходов отвечают бактерии, потребуется периодическая чистка от отходов канализации.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Хорошо если к очистному сооружению есть свободный подъезд ассенизаторской машины. В противном случае придётся использовать фекальный насос заводского изготовления или самодельный. При этом в любом случае установка такого оборудования должна выполняться по всем правилам, поэтому при выполнении работ своими руками, стоит ознакомиться с нюансами и последовательностью выполнения монтажа.

Если очистка септика или выгребной ямы будет производиться несвоевременно, то это может привести к серьёзным проблемам. В результате может ухудшиться пропускная способность почвы, что приведёт к скоплению большого количества стоков в ёмкости. Накопившиеся сточные воды прольются на участок и вызовут ухудшение санитарного состояния вашего участка.

Из чего сделать колбу?

Самодельная помпа для члена должна состоят из резервуара цилиндрической формы, диаметр которого составлял бы минимум 5-6 см. В качестве емкости некоторые нуперы используют баллончики из-под аэрозолей. По мнению специалистов, использовать непрозрачные резервуары опасно, так как во время откачивания воздуха вы не сможете следить за степенью расширения поверхностных сосудов и увеличения диаметра пениса.

В качестве помпы лучше всего использовать прозрачные емкости цилиндрической формы из прочного пластика:

  • кондитерский шприц;
  • аквариумный грунтоочиститель;
  • технический (автомобильный) шприц;
  • бутылка из плотного пластика.

Впоследствии к колбе нужно будет прикрепить тонкую трубку, которая будет соединяться с вакуумным насосом. Поэтому во время сборки устройства нужно следить за тем, чтобы соединение трубки с пластиковым резервуаром было герметичным. Чтобы избежать трудностей во время работы, рекомендуется отдать предпочтение техническому насосу. Он укомплектован гибким шлангом нужного диаметра, который идеально подходит к штоку шприца.

Фабричная вакуумная помпа дополнительно оснащается резиновым уплотнителем, благодаря которому во время прижимания колбы к лобковой области не возникает дискомфортных ощущений. Чтобы предотвратить травмирование тканей, кромку технического насоса (без поршня) рекомендуется обработать силиконом или герметиком, который будет играть роль смягчающего буфера.Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Помпа

Классическая схема помпы, которая применяется уже несколько десятков лет во многих селах и населенных пунктах без водопровода.

Понадобятся следующие комплектующие:

  • Труба ПВХ 5 см в диаметре и заглушкой и отводами.
  • Обратные клапаны 0,5 2 штуки.
  • Труба ППР 2,4 см в диаметре.
  • Резиновые прокладки и несколько пар болтов с гайкой 6-8 мм.
  • Дополнительные детали.

Делаем помпу.

Чтобы конструкция работала, нужно обеспечить надежность и герметичность конструкции. Ручка соединена с поршнем, который создает давление в рабочей камере. Под воздействием повышенного давления, вода проходит через два клапана и попадает на вывод. Если не обеспечить надежность корпуса, и плотность прилегания прокладки, усилия будут напрасными

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

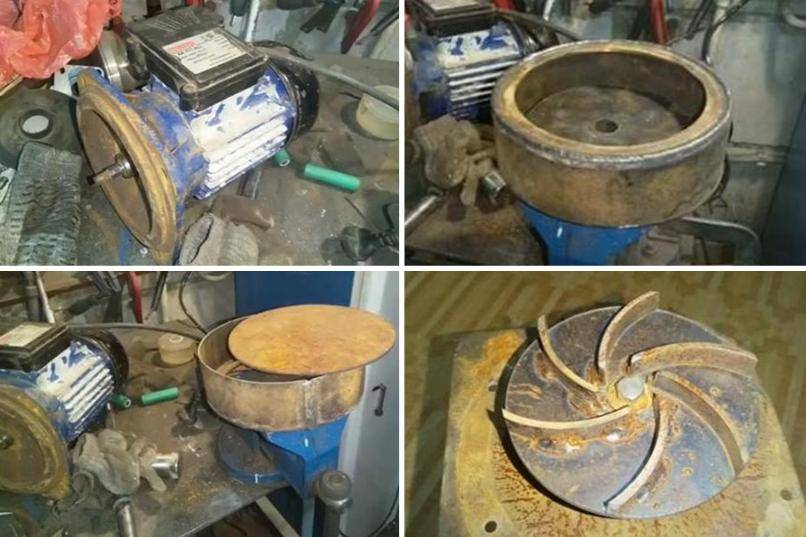

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

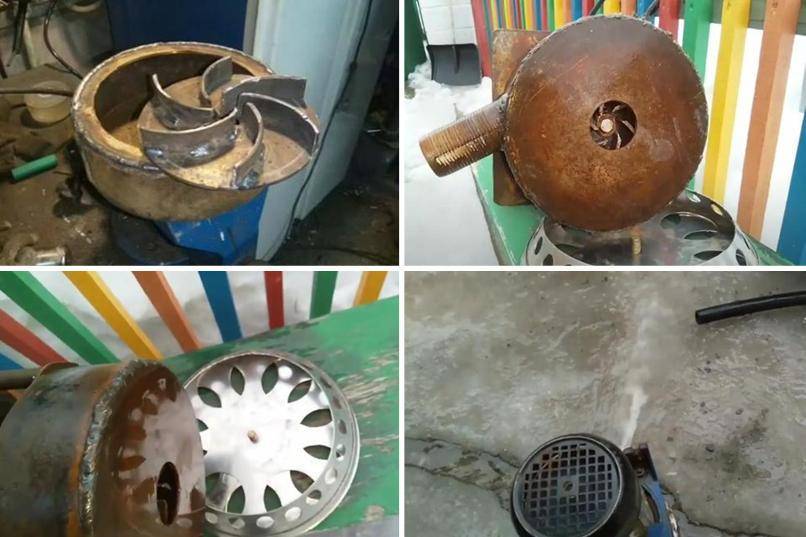

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.

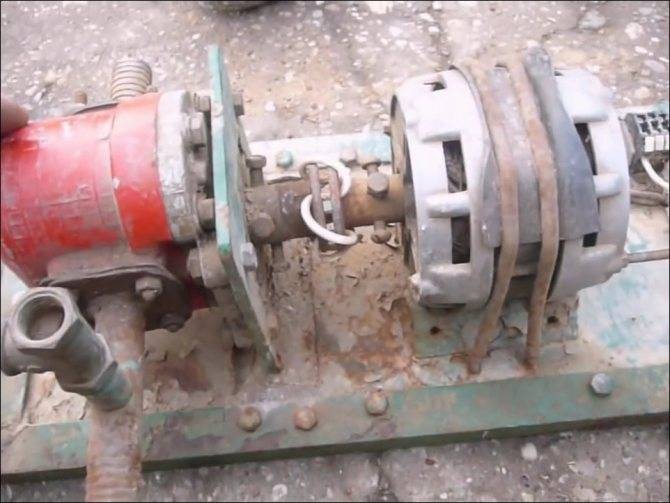

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Популярные статьи  Какой уплотнитель для пластиковых окон лучше: инструкция по выбору, обзор лучших материалов

Для того чтоб собрать самодельный водяной насос понадобиться:

  1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
  2. электрический кабель или удлинитель;
  3. водяная помпа или маслонасос;
  4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
  5. резиновые шланги или трубы.
  6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

  • тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
  • комбайны НИВА, Сибиряк, Кедр, Енисей;
  • грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
  • автосамосвалы КамАЗ, БелАЗ, МАЗ;
  • экскаваторы;
  • автогрейдеры;
  • погрузчики;
  • сельскохозяйственные машины;
  • автопогрузчики.

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

  • Рабочий объём — 32 см куб.
  • Давление номинальное на выходе — 16 МПа.
  • Давление максимальное на выходе — 21 МПа.
  • Частота вращения номинальная — 2400 об. в мин.
  • Частота вращения максимальная — 3600 об. в мин.
  • Частота вращения минимальная — 960 об. в мин.
  • Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

  1. Опустить насос как можно ближе к воде.
  2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.
  1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
  2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Рекомендуем:

https://youtube.com/watch?v=UJoNpNzrL2s

Вариант #3 – печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

  • стальная бочка на 200 литров;
  • примус или паяльная лампа;
  • патрубок с краном;
  • сетчатая насадка для шланга;
  • шланг резиновый;
  • дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Свежие записи

7 цветов, которые сажают в сентябре, чтобы ранней весной любоваться первоцветами Начинаем готовить комнатные растения к зиме: план работ на сентябрь 4 простых способов определить качество почвы без покупных тестов

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Блесна своими руками

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Вращающуюся блесну изготовить самому совсем не сложно, если имеются, хоть какие навыки работы с инструментом и материалами. Для ее изготовления понадобятся:

  • обычная канцелярская скрепка;
  • тройник (крючок);
  • пластина из металла, толщиной 0,5-1 мм;
  • не большая бусинка;
  • отрезок листового свинца;
  • инструменты: напильник, плоскогубцы, надфили, ножницы.

Для начала на отрезке картона нужно нарисовать форму лепестка для будущей приманки, после чего рисунок переносится на металл. Берутся ножницы и аккуратно вырезается лепесток из отрезка металла. После этого, вырезанный лепесток обрабатывается напильником, чтобы не было никаких заусенцев. По краям лепестка сверлятся два отверстия (по одному с каждого края) и обрабатываются надфилями. Места, где просверлены отверстия, нужно согнуть по 90 градусов, по отношению к лепестку. Затем нужно взять проволоку и выровнять, а на одном из ее концов нужно сформировать петельку и закрепить тройник.

После этого, на эту же проволоку одевается лепесток и бусинка, после чего, на конце проволоки опять формируется петля, для крепления лески. Причем, петлю нужно сделать так, чтобы она не мешала свободному вращению лепестка.

Блесна требует настройки, путем дополнительной огрузки. Свинцовый груз помещается между тройником и лепестком. Опять же, нужно все правильно рассчитать, чтобы огрузка не мешала вращению лепестка. Последний этап – это покраска лепестка.

Супер уловистая блесна своими руками за 15 минут.

Вариант #3 – печь, создающая разницу давления

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

  • стальная бочка на 200 литров;
  • примус или паяльная лампа;
  • патрубок с краном;
  • сетчатая насадка для шланга;
  • шланг резиновый;
  • дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.

Свежие записи Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Популярные статьи  Двойная розетка: проводим подключение самостоятельно

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Гидравлический таран

Гидравлический таран

Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.

Аэролифт

Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

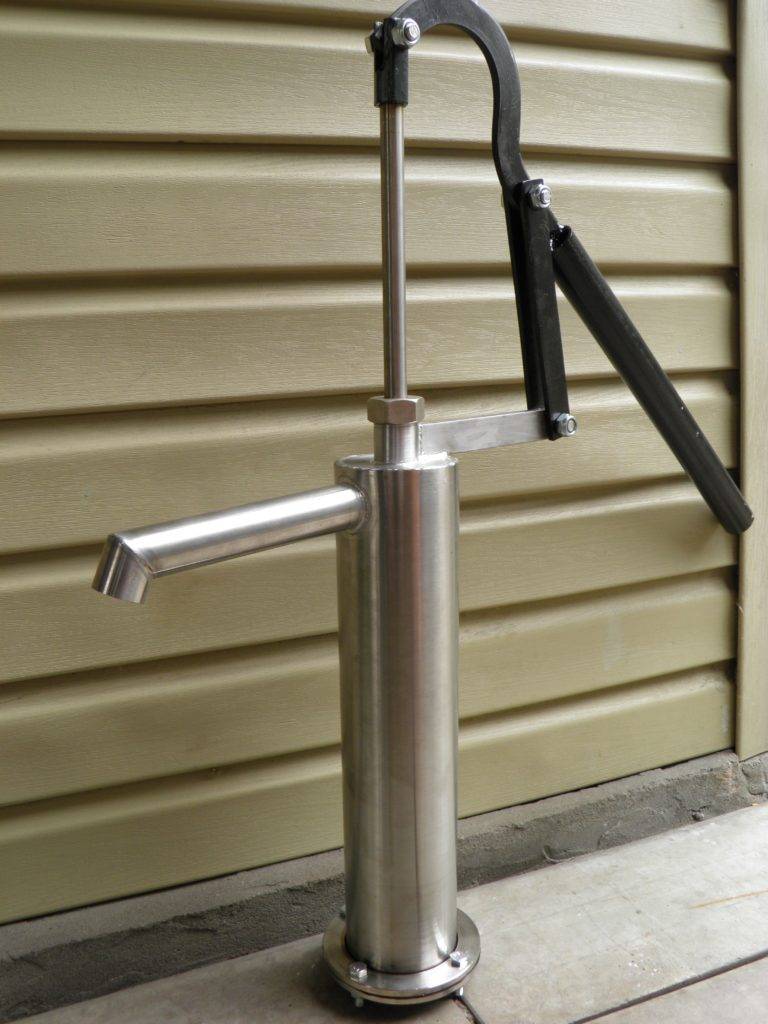

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.

Насосы на энергии волны

Чтобы вода не текла назад в реку или озеро, систему оснащают обратным клапаном, который также можно сделать самостоятельно. Поплавок-бревно подбирается опытным путем. Вся конструкция устанавливается на мачте, которая вбивается в дно, и должна быть жесткой. Производительность такого насоса невелика, но за сутки можно перекачать до 20 кубометров воды.

Второй вариант конструкции предполагает использование тормозной камеры вместо гофрированного шланга. Ее нужно разобрать. Отверстий достаточно два. Трудность возникает когда необходимо изготовить клапаны. Впускной изготавливается из отрезка трубы, рассверленного таким образом, чтобы шар не проваливался внутрь, и перекрывал канал.

Выпускной клапан отличается наличием прижимной пружины, которая монтируется между шаром и медной полосой. Для диафрагмы используется плотная резина. Диаметр должен совпадать с размерами тормозной камеры. В качестве герметика используется эпоксидная смола или иной клей, который выдерживает воздействие воды.

Но и эту модель можно усовершенствовать. В дно озера или реки вбиваются 4 кола. В бревне делаются пропилы, которые не позволяют ему вращаться на ветру. Если есть керосин, древесину лучше пропитать им, чтобы волокна не впитывали влагу, и бревно не потонуло. При этом поплавок монтируется таким образом, чтобы фрикционные движения не стали причиной повреждения несущего штока.

Использование солнечной энергии

Такой вид насоса изготовить очень просто. Для этого понадобится обычный пластиковый шланг, который должен иметь сечение 2 дюйма. Его нужно раскинуть кольцами по поверхности, а также можно подвесить на проволоку между двумя столбами.

В том месте, где будет происходить подключение, нужно установить лепестковый обратный клапан. Самым сложным здесь будет его заполнение водой.

После нагревания жидкость начнет подниматься вверх. Дополнительно нужно защитить место перелива отражающим покрытием, в котором шланг идет к водосборнику с небольшим уклоном. Для этого используют алюминиевую фольгу.

Достаточно просто изготовить насос на солнечной батарее

Механизм полива:

  • Нагретая вода перемещается по шлангу;
  • В районе обратного клапана создается пониженное давление;
  • Клапан открывается, и вода начинает поступать в шланг, где продолжает нагреваться.

Такой принцип действия насоса позволяет добывать воду с глубины около восьми метров. Но важным условием для эксплуатации такого механизма является теплая и солнечная погода.

Самостоятельный монтаж заводского агрегата

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделок

Установка насоса для канализации – простое и нетрудоёмкое занятие, которое под силу выполнить владельцу загородного дома. После завершения обустройства колодца на дно сооружения устанавливается насосное оборудование. Для обеспечения минимального зазора между днищем сооружения и заборным отверстием используются специальные металлические опоры на корпусе насоса. Для обеспечения более надёжной работы агрегат можно подвесить на прочном стальном тросе или использовать специальную опорную конструкцию.

Для предотвращения обратного перелива сточных вод после отключения прибора выполняется установка обратного клапана. Он врезается в трубопровод. Если вы собираетесь консервировать систему канализации, например, на зимний период в дачном доме, то необходимо выполнить монтаж отсечного вентиля. Он устанавливается в трубопроводе за обратным клапаном. Если вы будете уезжать надолго, то этот вентиль нужно перекрывать, обеспечивая тем самым отсечение фекального насоса от наружных стоков.

Подключается насосная установка через электрощит, укомплектованный защитными устройствами. Этот щит обязательно должен быть заземлён, оборудован автоматическим выключателем, пультом управления и защитным устройством для принудительного включения и отключения насосного оборудования.

Сборка №9 – Водяной насос от компрессора

Если вы уже пробурили скважину, у вас есть воздушный компрессор, не спешите покупать водяной насос. Его удачно заменит конструктивно простой авиатранспортный аппарат.

Необходимые материалы:

  • заливная трубка d.20-30мм.;
  • воздушный шланг 10-20мм.;

Принцип работы помпы очень прост. В отводной трубе необходимо просверлить отверстие, они должны располагаться ближе ко дну. Отверстие должно быть в 2-2,5 раза больше диаметра воздушной трубки. Осталось вставить воздушный шланг и подать давление воздуха.

Как сделать насос для воды своими руками: разбираем 13 лучших вариантов самоделокОдин из самых эффективных и простых насосов, он не забивается и собирается за 5 минут

КПД такого насоса зависит от высоты уровня воды, глубины бака, мощности компрессора (производительности). КПД около 70%.

Выводы и полезное видео по теме

В видеоролике даны рекомендации по откачке воды из колодца дренажным погружным насосом и последующей выемкой песка самодельным совком.

Практический совет: при чистке колодцев поплавок привязывают к веревке или к тросу, на котором закреплен насос, для того, чтобы откачать воду с максимально возможной глубины. При этом, конечно же, нарушаются рекомендации производителя к эксплуатации оборудования, но удается освободить колодец от воды почти до самого дна.

В конце этого видеоролика вы увидите, как использовать два погружных насоса с верхним и нижним забором воды для очистки колодца.

Просмотрев данный видеоролик, вы узнаете, как почистить колодец вибрационным насосом, обычно используемым лишь для подъема чистой воды.

Дренажные насосы являются незаменимыми помощниками на садовом и загородном участке. Эти недорогие аппараты отличаются простотой в эксплуатации, удобством в монтаже и эффективностью результата их применения.

С помощью насосного оборудования легко и быстро очищается заиленный колодец. После откачивания мутной воды колодец наполняется кристально чистой живительной влагой и начинает радовать своих хозяев вкусной холодненькой водой.

Помимо этого насос всегда можно использовать и для решения других задач. Во время паводков и подъема грунтовых вод затопленные подвалы быстро освобождаются от хлынувшей воды. Таким насосом можно откачать пруд, очистив его дно от илистых скоплений. Рачительный хозяин всегда найдет способ повышения коэффициента полезного действия приобретенного оборудования.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
