Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха. От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

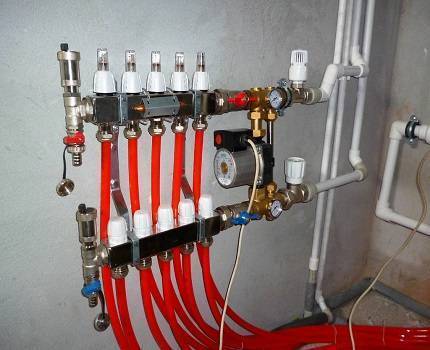

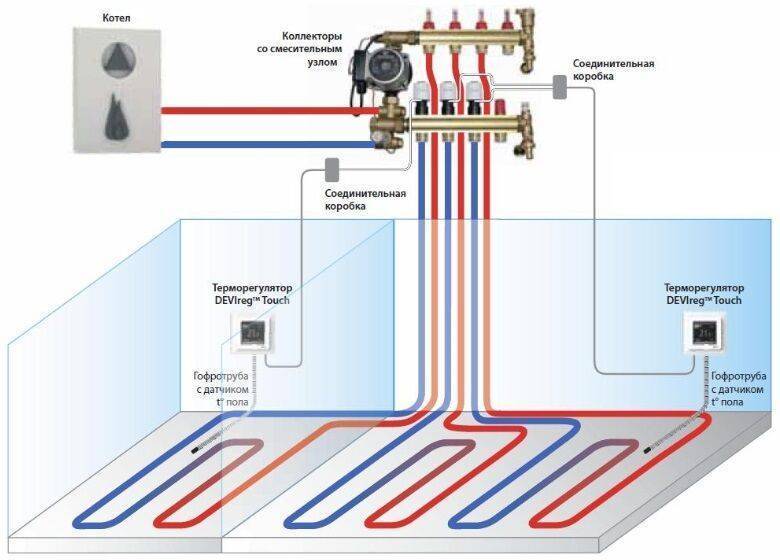

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов
Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

  1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
  3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
  4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов
На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

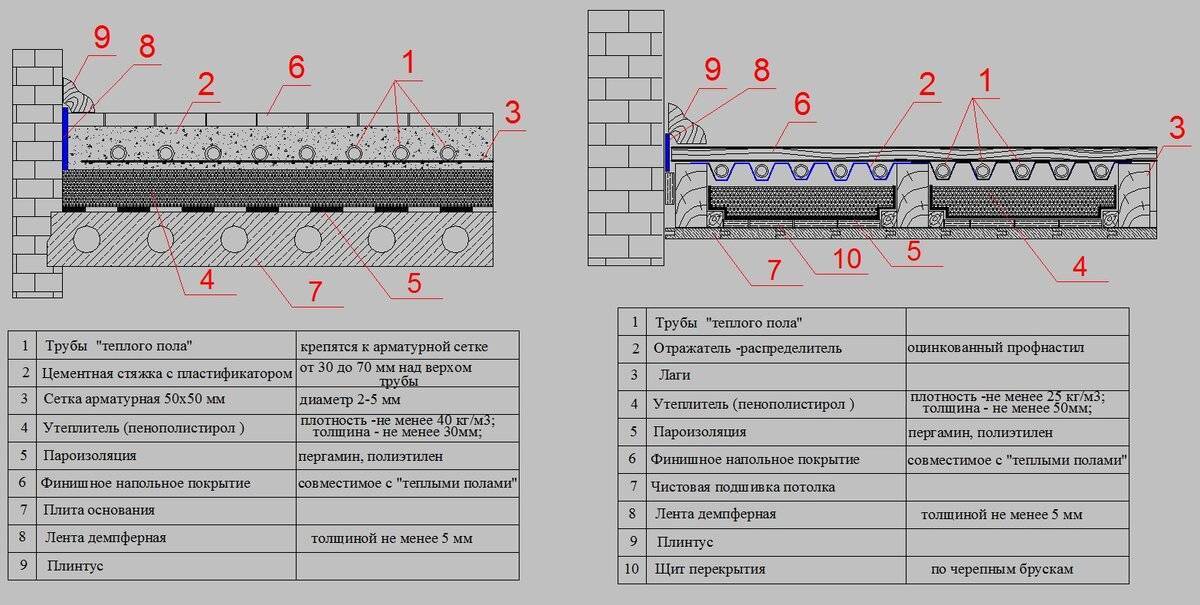

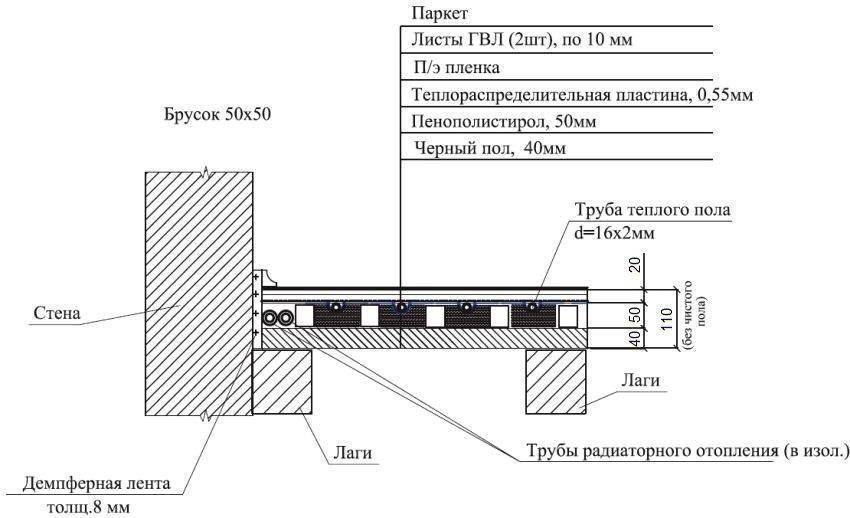

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

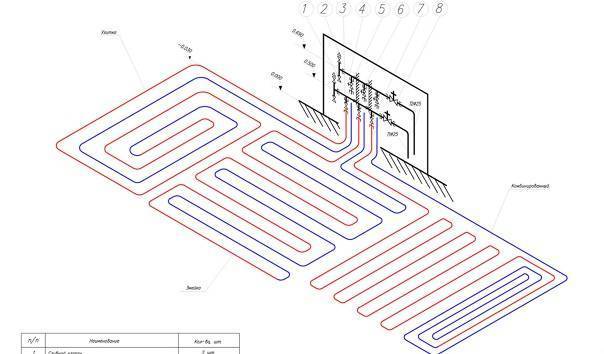

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

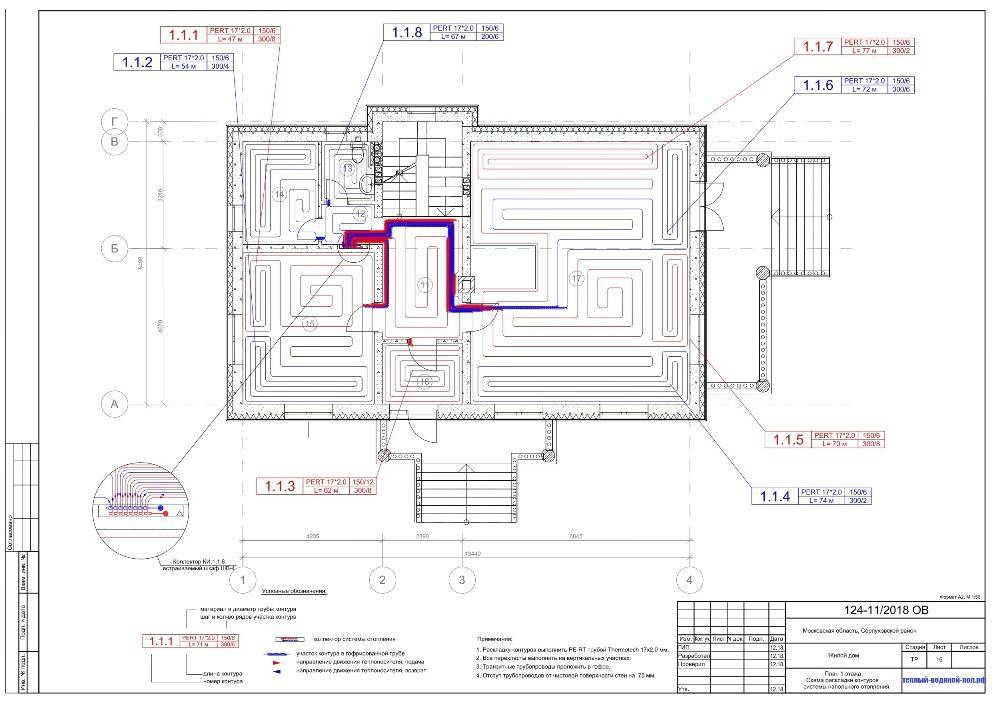

  1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

  2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
  3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
  4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Принцип укладки в стяжку

Для укладки системы обогрева

Тёплые водяные полы бывают нескольких видов с разной структурой и схемой устройства. Самые распространённые способы укладки – под плитку и ламинат.

Под плитку с бетонной основой и стяжкой

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов
Чаще всего такое отопление устанавливают под плиточное покрытие. Такая схема требует заливки бетоном.

Под плитку монтируют в несколько слоёв:

  1. Укладывают теплоизоляцию (рекомендуется использовать пенополистирол).
  2. Размещают железную сетку на теплоизоляционный материал.
  3. Прокладывают демпферную ленту по периметру комнаты. Она компенсирует тепловое расширение при нагревании стяжки.
  4. Трубы при укладке прикрепляют на железную сетку при помощи хомутов, клипс, гарпунов. Диаметр труб — от 8 до 32 мм, он зависит от площади для обогрева и нагрузки на всю систему. Прежде чем заливать трубы, тестируют систему на работоспособность, наличие протечек.
  5. Заливают стяжку из бетонного раствора.

Наглядно процесс монтажа теплого водяного пола под плитку показан в видео:

Преимущества и недостатки

Если сравнивать водяной обогрев со стандартными обогревателями и конвекторами, то тёплый пол имеет ряд неоспоримых преимуществ: экономичность, безопасность, комфорт и эстетичность интерьера.

  1. Так как средняя температура носителя тепла невысока, а это до 50 ºС, потребление энергоресурсов снижается на 25%. В комнатах, оборудованных высокими потолками, этот показатель достигает более 55% из-за того, что прогрев осуществляется только на высоту 2,5 м. Экономичность − основное преимущество этой системы.
  2. Недоступность нагревательных элементов, нет возможности обжечься или травмироваться об теплоноситель, даже для детей.
  3. Прогрев осуществляется постепенно и равномерно по всей поверхности, создавая комфортные и здоровые условия пребывания в помещении. Маленькому ребёнку не будет холодно, играя на полу.
  4. При планировке и разработке дизайна комнаты не будет помех в виде конвекторов или других элементов отопления, которые приходится прятать за декоративными панелями или менять в зависимости от стиля.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Водяной пол

Необходимо отметить, что теплые полы имеют свои недостатки.

  1. Основной недостаток заключается в сложности монтажа. Поверхность основания должна быть предварительно подготовлена и выровнена. Многослойность конструкции также не добавляет простоты в монтаже.
  2. Возможность протечки. Поиск места протечки может быть затруднён протяжённостью труб, иногда он может достигать 70–80м. Для устранения такой неисправности потребуется снятие напольного покрытия.
  3. Этот вид отопления может эффективно служить основным источником тепла только в помещениях с хорошей теплоизоляцией, надёжными стеклопакетами и дверями. Если теплопотери минимизировать не удастся, а также в местах, где невозможно уложить водяной пол (лестницы, коридорчики) придётся поставить дополнительные источники тепла.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

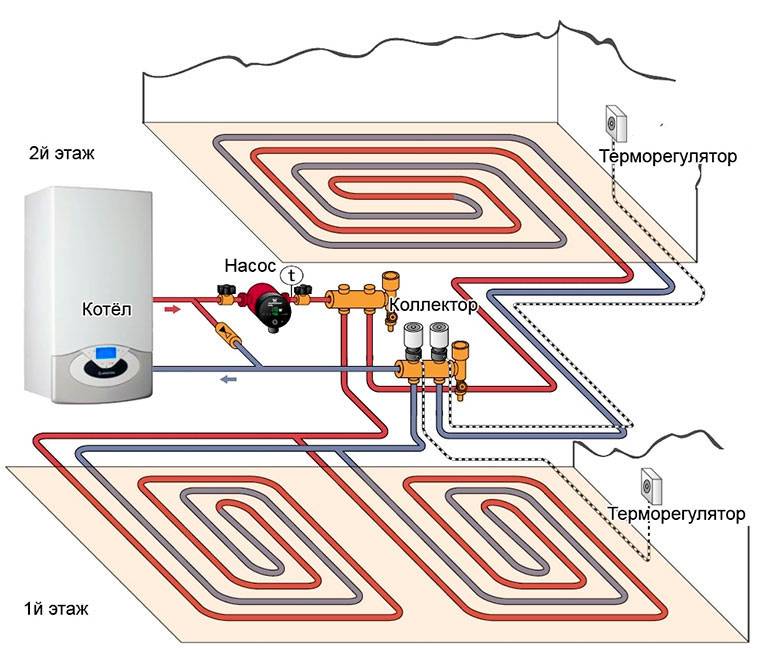

Схема подключения к котлу водяного теплого полаСхема подключения к котлу водяного теплого пола

Опрессовка

Опрессовку проводят воздухом или водой с целью выявления возможных повреждений и протечек. Этот этап необходимо завершить до заливки пола бетонной стяжкой.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов
Опрессовка теплого пола

В бытовых условиях используют механический или электрический насос, способный обеспечить давление в системе до 6 атмосфер. Подняв давление в контуре в 5-6 атмосфер, закрытый контур оставляется на сутки. Таким же образом опрессовывается каждый контур.

Лишь после этого заливается бетонная стяжка, толщина которой должна составлять не меньше 3 см. А чтобы в процессе эксплуатации системы бетонная стяжка не растрескивалась, трубы заливаются под рабочим давлением.

Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

Расчет с помощью программы

В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:

  1. Каковы требования к материалам для такой системы отопления.
  2. Сколько нагревательных контуров должно быть установлено.
  3. Какое количество труб нужно для рекомендуемой мощности обогрева.

Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:

  1. При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
  2. При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.

Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.

В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:

Расстояние Труб на квадратный метр
15 см 5,8 м
12,5 см 6,8 м
10 см 8,8 м

Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.

Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):

Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб

Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры

Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.

Расчет системы напольного отопления в интернете

Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.

Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.

Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Как рассчитать пропускную нагрузку на трубы для теплого пола

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Лучше всего такие сложные расчеты поручить специалисту, который наиболее точно просчитает диаметр трубы и соответствующее рабочее давление.

Следует учесть следующие параметры:

материал трубы (сшитый полиэтилен или металлопластик)

тип трубы с защитным слоем от диффузии

толщину бетонной стяжки

в помещении (окна. двери, вентиляция)

качество утеплителя

температуру теплоносителя на распределительном узле

материал покрытия пола (плитка, ламинат, линолеум, паркет)

количество тепловой энергии, требуемой на 1кв.м пола

Исходя из вышеперечисленного, профессионалу быстрее и проще сделать необходимые расчеты для определения расстояния между соседними участками трубопроводов.

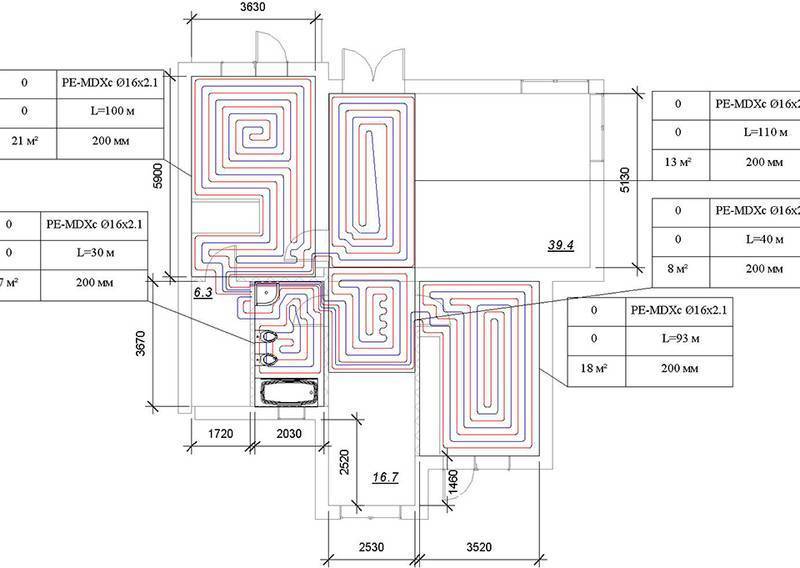

Затем составляется схема раскладки отопительных контуров труб.

Приступая к сборке конструкции своими руками, следует следовать рекомендациям и советам специалистов. Можно воспользоваться консультациями мастеров на сайтах строительных компаний. Правила, которых следует придерживаться при выполнении монтажа:

  • схема укладки труб в местах расположения внешних стен, дверей и других объектов, связанных с доступом холодного воздуха должна быть выполнена в более плотном варианте, чем в центральной части помещения. Рекомендуется выдерживать расстояние от стены до крайней трубы теплового контура не менее 12 см.;
  • шаг между трубами должен быть не менее 10 см и не более 30 см. Зазор меньший е 10 см востребует увеличения длины прокачки, следствием этого будет плохая циркуляция теплоносителя. Расстояние свыше 30 см может нарушить равномерность нагрева поверхности пола. На территории покрытия пола будут наблюдаться холодные и теплые области;
  • необходимо выполнять длину контура не более 100 метров;
  • участки трубпровода, расположенных под стыками плит теплоизоляции, помещают в металлические гильзы;
  • планирование нескольких отопительных контуров в системе теплого водяного пола, потребует расположения шкафа с управляющим коллектором в месте, не затрудняющем легкого доступа ко всем его настроечным и регулирующим элементам;
  • схема монтажа может быть выбрана пользователем на основании особенностей и назначения помещения, типа используемых труб. В любом варианте выполняется обязательная их фиксация. Это может быть применение хомутов, плит теплоизоляции со специально оборудованными пазами для крепления конструкции или комбинация вариантов фиксации.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Узел управления и циркуляции (насосно-смесительный) состоит из следующих основных компонентов:

  1. Распределительные коллекторы – 2 шт.;
  2. Кронштейны для установки коллекторов;
  3. Наружный или встраиваемый шкаф;
  4. Термостатический смеситель;
  5. Воздухоотводчики – 2 шт.;
  6. Сливные краны – 2 шт.;
  7. Циркуляционный насос;
  8. Запорная и регулирующая арматура.

Прямой и обратный коллекторы в узлах заводской комплектации обычно имеют стандартный диаметр 25 мм (1 дюйм). Этот диаметр применим для количества контуров не более 9 – 10. Для большего числа отопительных веток следует приобрести коллекторы диаметром не менее 32 мм.

Это необходимо для выравнивания давления по длине коллектора. В случае малого диаметра может наблюдаться падение давления (и соответственно расхода) в последних по порядку подключения контурах — это усложнит процесс регулирования и балансировки.

Подводки от теплового источника (котла, отопительного стояка) должны соответствовать диаметру коллекторов. На подающих патрубках коллектора устанавливаются балансировочные вентили (клапаны), на обратных – запорные вентили или краны. Наиболее удобны для регулирования клапаны с расходомерами.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантовКоллектор водяных теплых полов с расходомерами

Некоторые авторы рекомендуют устанавливать термоголовки на вентилях обратного коллектора. Такие советы несколько неверны – обычно температура теплоносителя задается на термостатическом смесителе, а расходом по контурам количественно регулируется объем передаваемого водой каждому помещению тепла.

Термостатический смеситель – главный управляющий элемент узла. Более подробно о его выборе написано в статье «Теплый пол от системы центрального отопления».

Не менее важный агрегат в узле управления – циркуляционный насос. Подбор его производится по целому ряду показателей – гидравлическое сопротивление труб, кранов, смесителя, расход и скорость теплоносителя. Этому методу подбора будет посвящена отдельная статья. Но основные характеристики насоса – производительность и напор – можно приближенно определить по упрощенному методу.

Производительность насоса определяется по суммарному количеству теплоносителя в системе и кратности его обмена. Для максимальной теплоотдачи объем перемещенного в час теплоносителя должен быть равен 3 объемам воды в системе отопления. Рассчитать количество воды в комплексе несложно – нужно просуммировать длину труб и вычислить их внутренний объем по формуле объема цилиндра.

Эта величина умножается на 3 и на поправочный коэффициент запаса мощности (1,15 – 1,2). Получается искомая величина производительности насоса.

Бытовая серия циркуляционных насосов имеет максимальный напор в 6 метров водного столба. Насоса с таким напором вполне достаточно для обеспечения качественной циркуляции в системе с 10 контурами и средней протяженностью контуров 70 – 80 м. Насос следует приобрести трехскоростной – эта функция улучшает качество управления величиной объемного расхода теплоносителя.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

По значениям производительности и напора выбирается циркуляционный насос с соответствующими или близкими показателями.

Следует отметить, что сборка узла теплых полов из отдельных элементов обычно обходится дешевле заводского изделия примерно на 20 %.

Выполнение проекта системы водяных теплых полов обязательно. Проект поможет правильно рассчитать количество необходимого материала, выбрать оптимальную конфигурацию комплекса, которая обеспечит эффективную работу напольного отопления. Самостоятельное проектирование также сэкономит денежные средства – не потребуется привлекать профессиональных проектировщиков.

(Просмотров 1 062 , 1 сегодня)

Рекомендуем прочитать:

Замена радиатора отопления в квартире

Виды отопительных приборов

Теплый пол под ламинат

Теплоаккумулятор для системы отопления

Как построить септик своими руками

Запорно-регулирующая арматура радиаторов

Данные для расчёта

Укладка и монтаж электрического теплого пола

От величины шага укладки контура зависит уровень подогрева

Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.

Расход трубы в зависимости от шага представлен в таблице.

Шаг Кол-во трубы на 1 м2
1 100 мм. 10 п. м.
2 150 мм. 6,7 п. м.
3 200 мм. 5 п. м.
4 250 мм. 4 п. м.
5 300 мм. 3,4 п. м.

Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.

Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.

При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.

Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.

Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.

Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.

Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:

  • высота этажа;
  • планируемый уровень температуры пола;
  • климатические параметры региона проживания;
  • размеры периметра, высоты и площади помещения;
  • наличие и мощность существующих источников отопления;
  • качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.

Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.

Где можно монтировать

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы. Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

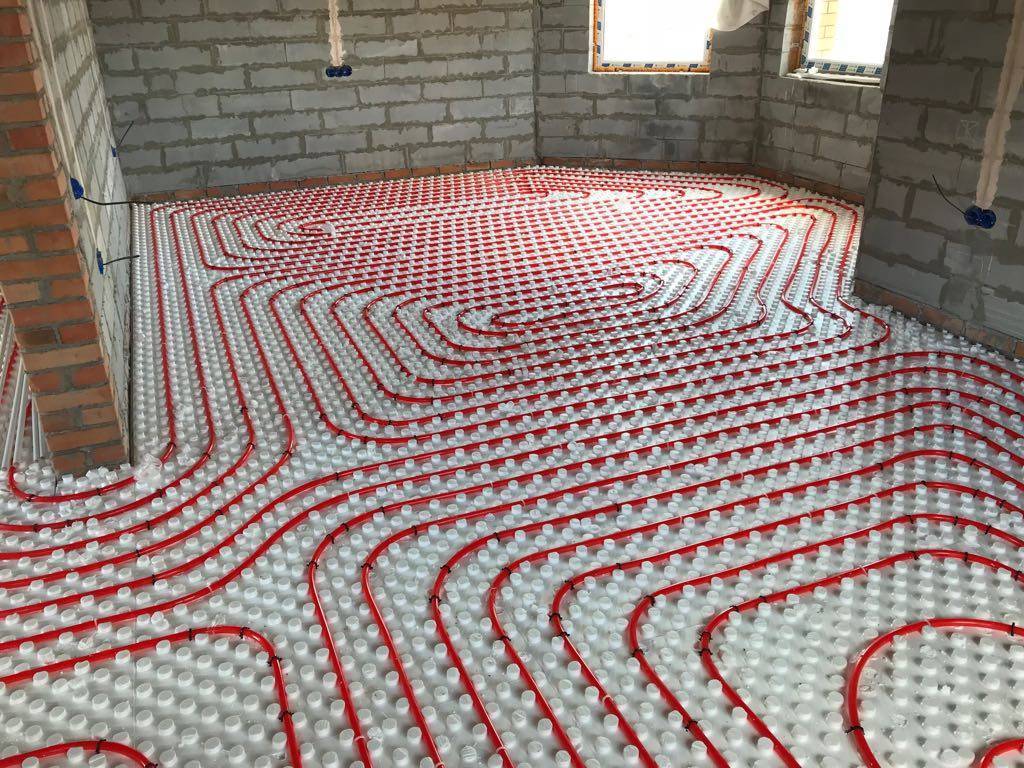

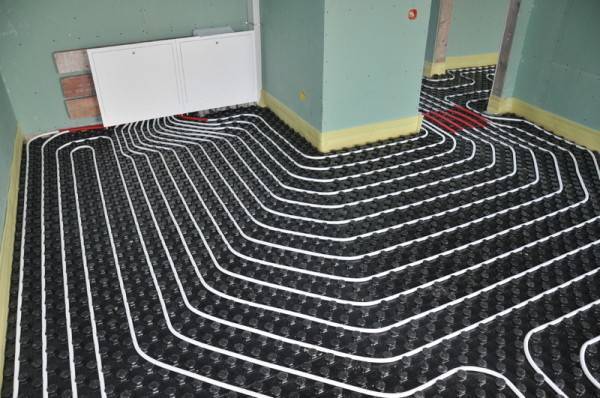

Водяной теплый пол подразумевает большое количество труб небольшого диаметра

Установка в квартире

Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.

Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.

Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников, а в худшем – риск оставить соседей без отопления.

В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.

В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.

Оцените статью
