Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Как подсчитать шаг водяной трубы и ее длину

Одним из важных элементов при монтаже водяных полов является шаг трубы. Водяной отопительный контур укладывается только на основании проектных данных и с учетом сделанных расчетов. Здесь срабатывают четкие правила и стандарты:

  • краевые зоны – шаг равен 10 см;
  • остальные зоны шаг трубы варьируется с разностью в 5 см, т.е. другими словами 15, 20 и 25 см. Но не более 30 см.

Наибольшие тепловые потери происходят в местах расположения окон и дверей. Труба, которая укладывается на пол, должны располагаться на расстоянии 20-25 см от стены. Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Определиться заранее, какой шаг будет лучше в каждом конкретной случае, можно только имея под рукой трубу. Ее диаметр и тип материала является в данном случае ключевым.

Длина отопительной водяного контура рассчитывается по простой формуле: L = S/N х 1,1

S – это площадь помещения, в котором предполагается уложить трубопровод;

N – это шаг при монтаже трубы;

1,1 – это запас трубы с учетом поворотов.

Получив результат, добавьте к нему 2 метра трубы, необходимые на подводку водяного контура к коллектору, на подключение подачи и обратки.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

  1. Металлопластик
  2. Сшитый полиэтилен
  3. Полипропилен
  4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

  • Длительный эксплуатационный срок
  • Способны противостоять различным нагрузкам
  • Не теряют своей структуры в процессе нагрева
  • Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

  1. Внутри и снаружи – полиэтиленовое защитное покрытие
  2. Средний слой – алюминиевая фольга
  3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

  • Электронное облучение в магнитных полях – плотность сшивки достигает 60%
  • Пероксидом – плотность сшивки достигает 75%
  • Силаном (газ) – плотность сшивки достигает 65%

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком

, отталкивающим многих покупателей, является оченьвысокая цена .

Соединение труб из сшитого полиэтилена занимает считанные минуты:

  1. Специальное кольцо надевают на один конец трубы
  2. Затем он расширяется с использованием специализированного инструмента
  3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

  • Прокладка труб требует специального оборудования и определенных навыков
  • Медь – металл, следовательно, она подвержена коррозии

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Популярные статьи  Какую микроволновую печь выбрать: рейтинг лучших моделей в 2021 году
Диаметр, мм Материал трубы Рекомендованная длина контура, м
16 металлопластик 80 ÷ 100
18 сшитый полиэтилен 80 ÷ 120
20 металлопластик 120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, мм Расстояние по осям (шаг труб), м Оптимальная нагрузка, Вт/м² Общая (или разбитая на участки) полезная площадь помещения, м²
16 0,15 80 ÷ 180 12
20 0,20 50 ÷ 80 16
26 0,25 20
32 0,30 меньше 50 24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Плюсы теплого пола

Хорошо смонтированная отопительная система способна привнести в жилище комфорт, создав благоприятные для жизни условия и идеальное температурное поле. К достоинствам теплых полов относят:

  • доступность – подбор материалов и способ монтажа могут быть осуществлены в любой ценовой категории;
  • комфорт – монтаж отопительной напольной системы помогает создать правильную циркуляцию теплых потоков;
  • безопасность – покрытие абсолютно безопасно в эксплуатации;
  • гигиеничность – в отличие от стандартных систем отопления, от теплых полов вместе с нагретым воздухом вверх не поднимается большое количество частичек пыли и грязи;
  • экономичность – двойная экономия при использовании теплых полов заключается в безотходном монтаже материалов и сохранении ресурсов при равномерном обогревании пространства;
  • прочность – при правильно произведенных укладочных работах водяные полы представляют собой прочную и долговечную систему с продолжительным сроком эксплуатации;
  • саморегуляцию – прогрев воздух до определенной температуры, теплый пол продолжает поддерживать заданный режим без вмешательства со стороны пользователя.

Теплый водяной пол

Как показывает практика, утеплить полы, смонтировав водяную систему, можно в любом жилом помещении, где теплопотери не превышают 69-80 Вт/м². Для строений с показателем от 80 до 102 Вт/м² установка водяного пола сопровождается укладкой верхнего бетонного покрытия.

Что стоит учесть при расчёте

Первыми и главными факторами будут размер помещения и его температурные характеристики. Без оценки реальных потерь тепла выполнить точный расчёт будет невозможно. Поэтому обязательно стоит учитывать такие особенности:

  • материал, из которого построены стены;
  • количество, размер окон и тип остекления;
  • температурный режим на улице;
  • наличие или отсутствие отопления этажом ниже.

Также необходимая мощность системы будет зависеть от финишного покрытия пола. Ведь разные материалы (например, кафель и дерево) имеют разную проводимость тепла, а температура поверхности пола должна оставаться в районе 30 градусов.

Тёплый пол в деревянном доме

Только при учёте всех этих факторов и внесении корректировок по каждому из них можно произвести качественный расчёт тёплого водяного пола. Сделать точные вычисления и составить подробный проект могут только специалисты. Но чтобы иметь начальное представление о количестве материала и объёмах работ можно использовать онлайн-калькулятор тёплого водяного пола, расположенный ниже. Плюс, не помешает ознакомиться с общей логикой расчёта и укладки такой системы.

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации – подобрать толщину стяжки, насос и другое необходимое оборудование.

Технические аспекты организации отопительной ветки во многом зависят от ее назначения. Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Площадь покрытия трубами

При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.

Тепловой поток и температура теплоносителя

Плотность теплового потока – это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

Максимальный показатель температуры теплоносителя – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Вид напольного покрытия

Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

  • 29 °С – жилая комната;
  • 33 °С – помещения повышенной влажности;
  • 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Технология монтажа водяного пола

Чтобы получить опыт монтажа водяного тёплого пола, стоит попробовать сделать его на малой по площади поверхности. Систему труб монтируют двумя способами: холодным на деревянное (полистирольное) основание и мокрым в стяжку.

Сухой метод заключается в следующем:

  1. на деревянный настил или полистирольные маты кладут металлические полоски, в которых созданы каналы по ширине труб;
  2. трубы вставляют в углубления;
  3. далее кладут слой фанеры (ОСП, ГВЛ, т.п.);
  4. затем стелют напольное покрытие.

Более сложный, трудоёмкий, но бюджетный способ – «мокрая» цементная стяжка.Это многослойная конструкция. Она основывается на бетонной поверхности и состоит из нескольких уровней:

  1. – теплоизоляция;
  2. – фиксирующие элементы (сетка, ленты);
  3. – трубчатые теплоносители;
  4. – цементно-песчаный раствор – стяжка;
  5. – напольное покрытие.

В многоквартирных домах в целях предохранения от залива соседей снизу первым кладут гидроизоляционный материал. На сами трубы целесообразно положить армирующую сетку, чтобы снизить механическую нагрузку. По периметру помещения и между контурами крепят демпферную ленту. Она является границей между стеной и полом, разными фрагментами тёплого пола.

Популярные статьи  Холодильники “ЗИЛ”: история бренда + секрет долгожительства

Обе методики имеют свои плюсы и минусы. Какая из них предпочтительнее, зависит от индивидуальных особенностей помещения, предпочтений хозяев, возможностей привлечения мастеров или необходимости установки своими руками.

При устройстве трубопровода в стяжку максимальная длина контура может быть больше. Бетон – холодный материал. Чтобы его нагреть, необходима высокая температура воды в системе. Остывает он быстрее дерева или искусственных изделий

При устройстве тёплого пола важно предусмотреть все нюансы, включая технологию монтажа

Установка водяной системы обогрева пола – трудоёмкое, хлопотное занятие. Оно требует точного расчёта и предельно внимательного отношения к монтажу. Перепады высот основания, ошибки в размещении петель, витков, дефекты основных деталей приведут к неэфективной работе всего отопительного элемента. Максимальная длина водяного тёплого пола – для каждого дома определяется индивидуально. Чтобы не совершить просчёта, стоит обратиться к специалистам. Небольшие затраты на консультацию профессионала уберегут от ошибок в эксплуатации объекта и обеспечат необходимые условия комфорта.

Просмотрено:
362

Электро-водяной тёплый пол xl pipe
Электрический теплый пол — плюсы и минусы
Инфракрасный теплый пол — почему стоит установить
Пластиковый тёплый пол — особенности устройства

Одним из условий осуществления качественного и правильного отопления помещения при помощи теплого пола является поддержание температуры теплоносителя в соответствие с заданными параметрами.

Эти параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм Расход трубы на 1 м2, м. п.
100 10
150 6,7
200 5
250 4
300 3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Этапы установки пола

После того, как вы выбрали качественные и надежные трубы, рекомендуется приступать к монтажу теплого пола. Делать это нужно в несколько этапов.

Установка теплоизоляции

На этом этапе проводятся подготовительные работы, расчищается пол и укладывается слой теплоизоляции. В качестве теплоизоляции может выступать пенопласт.Пласты пенопласта укладываются на черновой пол. Толщина пенопласта не должна превышать 15 см. Рассчитывать толщину рекомендуется в зависимости от размеров комнаты, её расположения в квартире, а также индивидуальных предпочтений человека.

Установка гидроизоляции

После того как пенопласт будет уложен, необходимо укладывать слой гидроизоляции. В качестве гидроизоляции подойдет полиэтиленовая пленка. Полиэтиленовая пленка закрепляется к стенам (возле плинтуса), а сверху пол армируется сеткой.

Укладка и закрепление труб

Далее можно укладывать трубы для теплого пола. После того, как вы рассчитали и выбрали схему укладки труб, этот процесс не займет у вас много времени. Укладывая трубы их необходимо закреплять на арматурной сетке специальными растяжками или хомутами.

Опрессовка

Опрессовка – это практически последний этап монтажа теплого пола. Опрессовку необходимо проводить в течение 24 часов при рабочем давлении. Благодаря этому этапу можно выявить и устранить механические повреждения труб.

Заливка бетонным раствором

Все работы по заливке пола производятся под давлением. Стоит заметить, что толщина слоя бетона не должна превышать 7 см.

После того, как бетон высохнет, можно стелить пол. В качестве напольного покрытия рекомендуется использовать плитку или линолеум. Если вы выберите паркет или любую другую натуральную поверхность, из-за возможных перепадов температуры такая поверхность может прийти в непригодность.

Популярные статьи  Как подключить выключатель: используем схемы

Монтаж отопления

Для напольного обогрева необходимо сделать проект. Рекомендуют выполнить чертёж. Определяют размер полезной площади, диаметр трубы и шаг, с которым будет устанавливаться магистраль. Для того чтобы определить количество веток, учитывается максимальный показатель длины контура тёплого пола.

Если шаг ветки 10 см, то рекомендуют выполнять монтаж магистрали «улиткой». При данной методике можно расположить контур с минимальным расстоянием между витками. При выполнении «змейки» уложить жидкостной проводник для пола с маленьким шагом будет затруднительно.

Радиус изгиба петли должен равняться 5 диаметрам. Если длина водяного контура превышает допустимую норму по метражу, то организуют 2 ветки: можно использовать комбинированную методику монтажа и «змейкой», и «улиткой».

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Устройство теплых полов

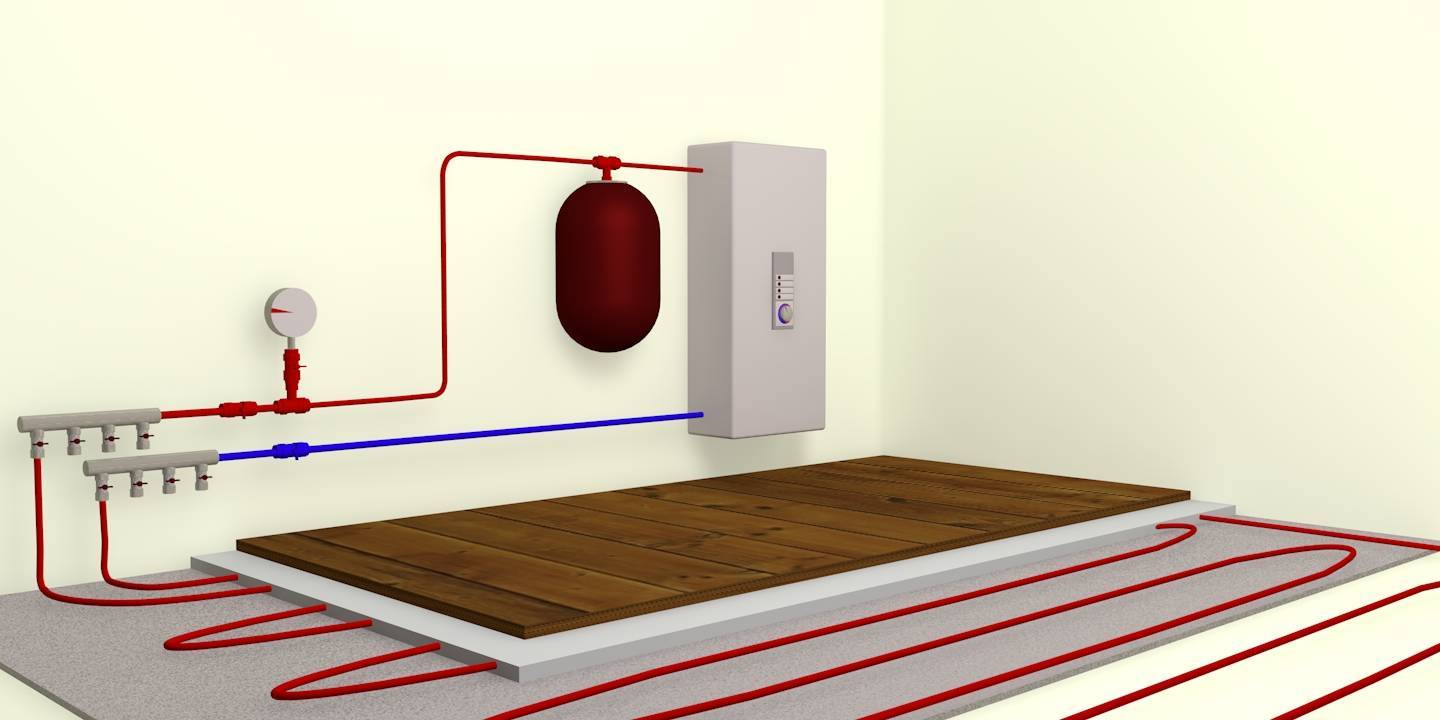

Выходы жидкостного обогрева подключают к коллектору. Количество выходов в коллекторе должно соответствовать числу рассчитанных веток нагревательных элементов. Каждая конец должна иметь соединение с патрубком, через который теплоноситель поступает в систему, и выходом, из которого охлаждённая жидкость выходит из магистрали.

Для того чтобы установить в доме альтернативную систему обогрева, необходимо тщательно продумать её мощность. Рассчитать длину водопровода возможно с помощью специального калькулятора. Программа определяет, сколько трубы необходимо для организации жидкостной магистрали, рассчитает количество водяных контуров. В соответствии с данными выполняется проект обогреваемой поверхности в помещениях.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Выбор труб по материалу

Для теплого водяного пола можно использовать трубы, изготовленные из следующих видов материалов:

полипропилена или сшитого полиэтилена. Пластиковые трубы не отличаются большой гибкостью, необходимой для прокладки пола, и достаточным уровнем теплоотдачи, поэтому используются исключительно при ограниченном бюджете;

Пластиковые трубы для пола с подогревом

металлопластика. Металлопластиковая труба изготовлена из прочного пластика. С внешней стороны труба армирована алюминием, что приводит к повышению теплоотдачи. Труба из металлопластика стоит несколько больше, чем пластиковая. Отличительной чертой является повышенный коэффициент теплоотдачи, что способствует более широкому применению;

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Основные слои трубы из металлопластика

меди. Медные трубы обладают самой высокой теплопроводностью, но вместе с тем они достаточно плохо гнутся и стоят относительно дорого;

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Металлические трубы для пола

гофрированные нержавеющие трубы. Самый современный и оптимальный материал для теплого пола. Гофрированные трубы стоят несколько дороже металлопластиковых, но отличаются высоким уровнем теплопроводности.

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторов

Труба-гофра из нержавеющей стали

Поскольку основными критериями при выборе труб являются гибкость и коэффициент теплоотдачи, влияющий на количество требующихся материалов, то специалисты рекомендуют приобретать металлопластиковые или гофрированные трубы.

Как рассчитать трубу на теплый пол? Для определения необходимой длины труб можно воспользоваться одним из следующих способов:

  • произвести подсчет по формуле;
  • определить длину трубопровода по схеме;
  • использовать онлайн калькулятор или специализированную программу.

Оптимальный диаметр трубной арматуры

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторовЧаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

  • Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
  • Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторовТруба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

  • Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
  • Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Максимальная длина контура теплого пола 16 трубой: определяем самостоятельно с помощью калькуляторовУвеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Нюансы определения оптимального типоразмера:

  • с уменьшением диаметра растет гидросопротивление, а интенсивность теплообмена снижается;
  • увеличение сечения трубопровода должно сопровождаться наращиванием толщины стяжки – это приводит к поднятию уровня пола и возрастанию нагрузки на перекрытие.

При несоответствии параметров длины и диаметра греющего контура, гидравлическое сопротивление может превзойти технические возможности  насосного оборудования.

В таблице приведены рекомендуемые предельные значения протяженности змеевика и сечения труб. Если длины недостаточно для покрытия всей площади, то необходимо обустраивать несколько отопительных веток

Следует учесть и теплопроводность материалов. При укладке змеевика из меди или металлопластика допустимо использование трубной арматуры малого диаметра – 14, 16 мм. Монтаж полимерных изделий – 20, 25 мм.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
