Переходы газопроводов через воду

Магистральные газопроводы могут проходить над и под водой.

Подводные переходы располагаются перпендикулярно оси потока воды. При этом они находятся на расстоянии как минимум полуметра от отметки возможного размыва дна до поверхности трассы, от проектных отметок их должно отделять расстояние не менее одного метра.

Чтобы трубы не всплыли, во время строительства их закрепляют с помощью специальных грузов, заливают бетоном или засыпают минеральными материалами.

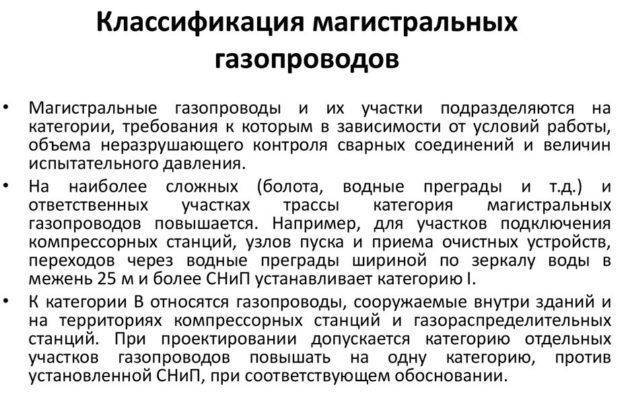

Участки переходов, проходящие через природные или искусственные препятствия, должны соответствовать нормам. Это гарантирует их безопасность и надежность в использовании.

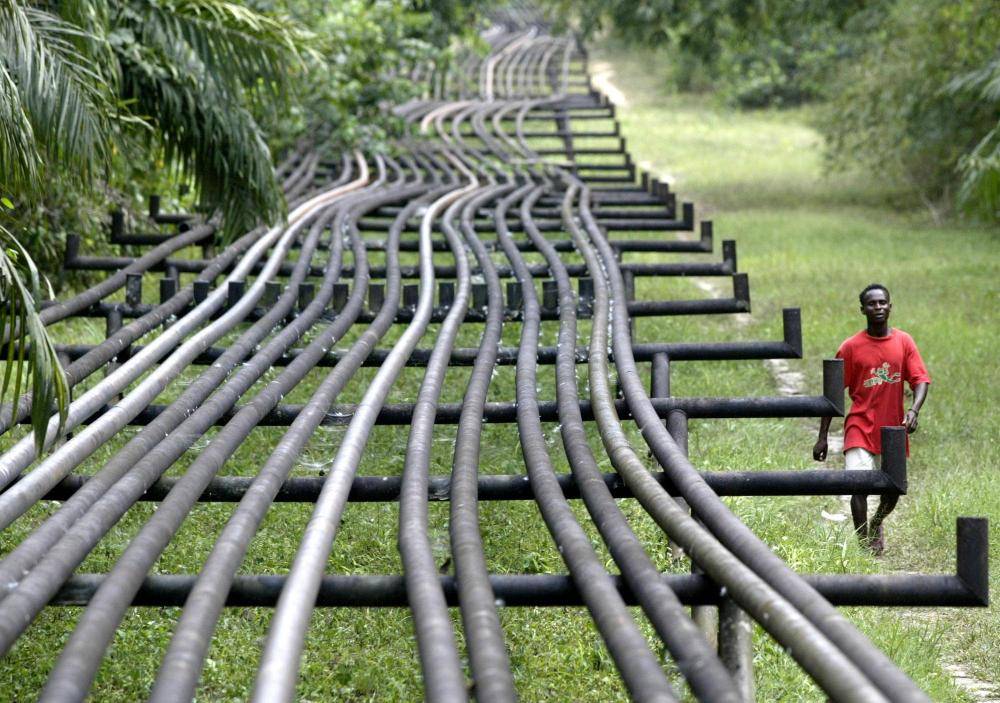

Надземные переходы нужны там, где газопровод проходит через овраги, небольшие речки и т. д. Элементы, располагающиеся на поверхности, бывают следующих видов:

Лупинг газопровода: его функции и особенности обустройства для газопроводаГазопровод через воду

  • арочные;
  • балочные;
  • висячие.

Вид надземных элементов выбирается в зависимости от условий места, где прокладывается магистральный газопровод. Переходы арочного типа представляют собой жесткую конструкцию и, как правило, строятся там, где трубы проходят через каналы. Балочная конструкция представляет собой самонесущую трубу.

Висячие переходы делятся на вантовые, провисающие и гибкие. В вантовых переходах за закрепление трубопровода в необходимой позиции отвечают наклонные тросы. В переходах висячего типа газопровод ничем не удерживается и свободно прогибается под собственной массой. Гибкий переход – это конструкция, в которой трубы закреплены системой подвесок к одному или нескольким тросам.

Вентиляция и безопасность

При установке газовой колонки обязательно должна использоваться вытяжная труба (прочитайте: «Нюансы установки вытяжных труб для газовой колонки – советы мастера»). Гибкую гофтрубу из алюминия для этих целей применять запрещается. Вытяжные трубы для колонки могут быть только стальными или оцинкованными. Газовую колонку, как и любой другой прибор для нагревания рекомендуется оснащать предохранителями: они перекроют подачу газа в случае затухания пламени.

Особенности обустройства газопровода на кухне из тонкостенных металлических труб:

  • Работа начинается с перекрывания газового крана подачи.
  • Если газовую трубу на кухне необходимо перенести, газопровод следует предварительно продуть для удаления остатков газа их системы.
  • Газовая труба на стене должна быть очень хорошо закреплена. Для этого в комплектацию изделия входят хомуты и скобы: их применяют с учетом диаметра и протяженности трубопровода.
  • При прохождении возле газопровода электрического кабеля, следует соблюдать между ними расстояние в 25 см. Газовая система и электрический распределительный щиток должны отстоять друг от друга на 50 см.
  • Газопроводная кухонная система не должна соседствовать с охладительными приборами типа холодильника или морозильной камеры. Если закрыть газовые трубы холодильником, его радиатор, скорее всего, будет перегреваться.
  • При монтаже тонкостенных газовых труб следует удаляться нагревательных приборов и газовой плиты.
  • Запрещается прокладка газовых труб в кухонном помещении по поверхности пола, под раковиной, возле посудомоечной машины.
  • При проведении ремонтных работ желательно не применять источники искусственного света. Помещение необходимо постоянно проветривать.

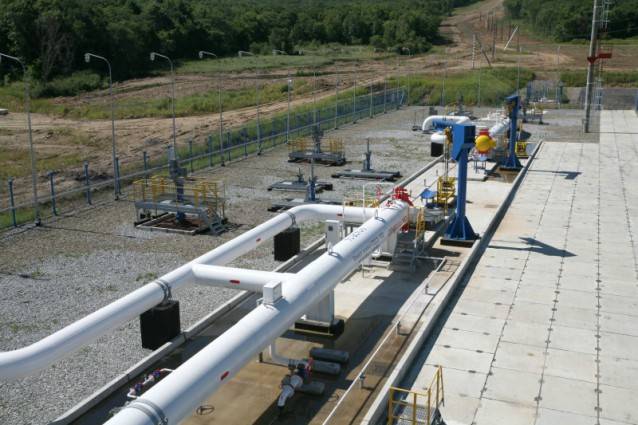

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:

Лупинг газопровода: его функции и особенности обустройства для газопровода

Компрессорная станция магистральных газопроводов

  • сама станция;
  • ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
  • территория, на которой расположены пылеуловители;
  • градирня;
  • емкость для воды;
  • масляное хозяйство;
  • газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.

Лупинг газопровода: его функции и особенности обустройства для газопровода

Узел установки предохранительной системы

Где брать постоянные значения?

Существует ряд обязательных требований к проведению земляных работ, которые учитываются при проектировании строительства.

Например, в СП 45.13330.2012 по земляным сооружениям приводится таблица минимальной ширины траншей, рассчитанной с способа разработки грунта и способа соединения труб:

Способ укладки трубопровода Ширина при сварном соединении Ширина при муфтовом, фланцевом соединении
Отдельными секциями если наружный диаметр труб:
  • меньше 0,7 м;
  • больше 0,7 м.

  • Ø + 0,3, но не меньше 0,7 м;
  • 1,5 Ø.
Тоже при узкотраншейном методе (Ø до 219 мм) без спуска людей в траншеи

Ø + 0,2

Отдельными трубами при диаметре:
  • до 0,5 м;
  • от 0,5 до 1,6 м.

  • Ø + 0,5;
  • Ø + 0,8.

  • Ø + 0,8;
  • Ø + 1,2.

Здесь же приведена таблица минимальных размеров приямков с учетом вида труб, способа соединений, уплотнителя, условного прохода трубопровода.

Хочу спросить на сколько близко можно поставить забор от газопровода.

г. Тула • Вопросов: 27.07.2014 в 11:14 номер вопроса №4484818 прочитан 516 раз Юрист на сайте Рейтинг: 5.3

• отзывов: 60 883 • ответов: 187 186 • г. Пермь 27.07.2014 в 11:08 На своем участке можете ставить забор где угодно (ст.

209 ГК РФ). При наличии претензий со стороны , они должны обратиться в суд и доказать что их права нарушены (55-56 ГПК РФ) (текст отредактирован 27.07.2014 в 11:17)

Юрист Рейтинг: 0 • отзывов: 7 487 • ответов: 48 508 • г.

Чита 27.07.2014 в 11:30 Нужно смотреть давление в газопроводе — от него отсчитывается охранная зона. Газопроводы горючих газов, в зависимости от давления в системе, МПа (кгс/см2): низкого, до 0,005 (0,05) – 2 метра среднего, свыше 0,005 (0,05) до 0,3 (3) – 4 метра

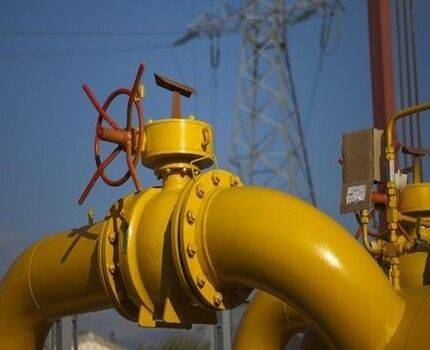

Разновидности газопроводов

Газопроводные коммуникации классифицируются в зависимости от давления и расположения.

По уровню давления могут быть:

Лупинг газопровода: его функции и особенности обустройства для газопровода

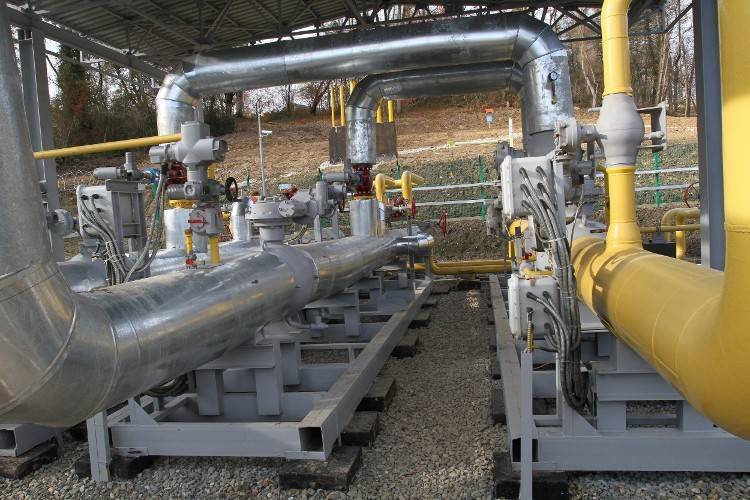

Давление газа в трубе

  • низкого давления (до 5 кПа);
  • среднего давления (до 0,3 Мпа);
  • высокого давления (до 1,2 Мпа).

Газопроводные коммуникации со средним и высоким показателем давления предназначаются для подачи газа к предприятиям промышленного производства и газораспределительным станциям, поэтому целесообразно строить их как ресурс для крупного производства.

Газопровод низкого давления используется для подачи газа непосредственно в жилища, таким образом, строить его необходимо для населенных пунктов, жилых и общественных объектов.

По расположению могут быть следующего вида:

  • подземным;
  • наземным;
  • наружным;
  • внутренним.

Монтаж каждого вида имеет свои особенности и нюансы. Выбор способа прокладки газопровода зависит от многих показателей, например, характерных свойств грунта, климатических условий.

Газопроводные коммуникации делятся на:

  • магистральные газопроводы;
  • газопроводы распределительных сетей.

Магистральные газопроводы. Предназначаются для доставки газа на большие расстояния. На определенных расстояниях должны быть установлены газокомпрессорные станции, которые предназначены для поддержания давления.

Лупинг газопровода: его функции и особенности обустройства для газопровода

Газопроводы распределительных сетей предназначены для подачи газа от газораспределительных станций к потребителям.

Лупинг газопровода: его функции и особенности обустройства для газопровода

Рекомендации по выбору газопроводных труб

Чаще всего газопроводы для честных домов и квартир обустраиваются из металлических изделий. Стальные трубы для газоснабжения характеризуются способностью отлично переносить внутреннее давление. Такой трубопровод полностью герметичен, что сводит риск утечки газа к нулю. Выбирая стальные трубы для газопроводов, необходимо учитывать давление в газовой магистрали.

Условия в газопроводах могут быть следующими:

  1. С низким давлением – до 0,05 кгс/см2.
  2. Со средним давлением — от 0,05 до 3,0 кгс/см2.
  3. С высоким давлением — от 3 до 6 кгс/см2.

Лупинг газопровода: его функции и особенности обустройства для газопровода

Какие трубы используются для газопровода? Использование тонкостенных металлических труб разрешается только на газопроводах низкого давления. Этот материал обладает исключительно легким весом, что дает возможность обустраивать из него системы со сложной конфигурацией. Также тонкостенные металлические трубы отличают хорошей гибкостью: при необходимости придать такому изделию небольшой угол можно обойтись без трубогиба, сделав все руками.

Расчет расхода на ограниченном участке

Если газопровод состоит из отдельных участков, то расчет суммарного расхода на каждом из них придется выполнять отдельно. Но это несложно, так как для вычислений потребуются уже известные цифры.

Определение данных с помощью программы

Зная изначальные показатели, имея доступ к таблице одновременности и к техническим паспортам плит и котлов, можно приступать к расчету.

Для этого выполняются следующие действия (пример приведен для внутридомового газопровода именно низкого давления):

  1. Количество котлов умножается на производительность каждого из них.
  2. Полученное значение умножается на уточненный с помощью специальной таблицы коэффициент одновременности для этого вида потребителей.
  3. Количество плит, предназначенных для приготовления пищи, умножается на производительность каждой из них.
  4. Полученное после предыдущей операции значение умножается на коэффициент одновременности, взятый из специальной таблицы.
  5. Полученные суммы для котлов и плит суммируются.

Подобные манипуляции проводятся для всех участков газопровода. Полученные данные вводятся в соответствующие графы программы, с помощью которой выполняются исчисления. Все остальное электроника делает сама.

Расчет с использованием формул

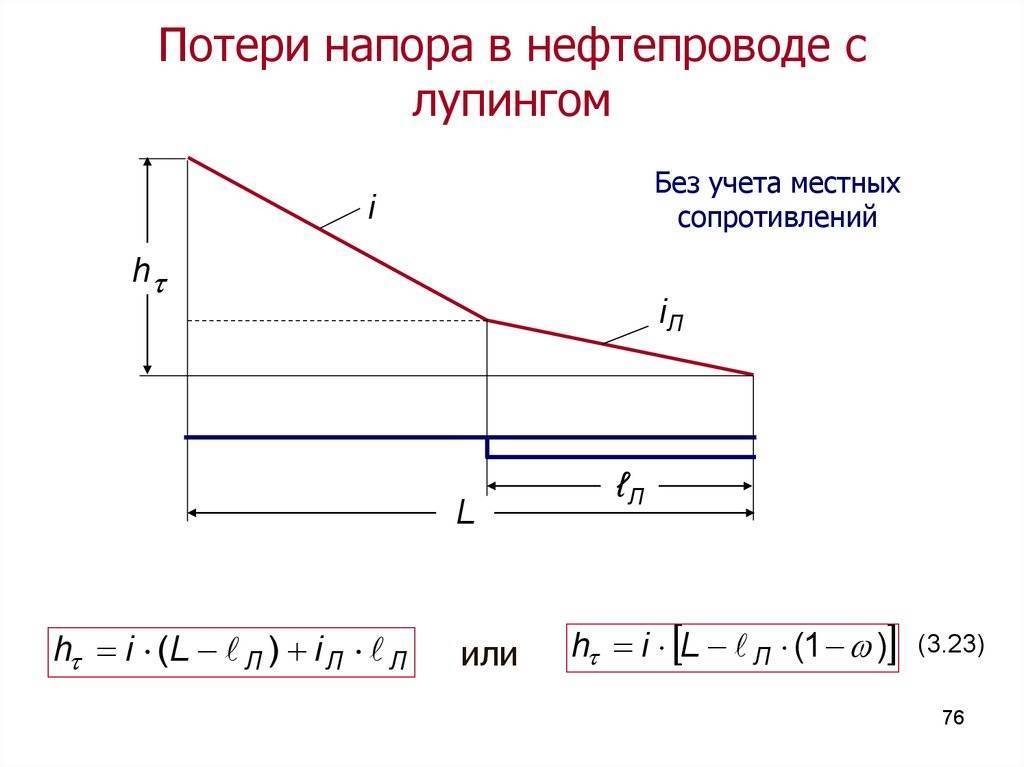

Этот вид гидравлического расчета схож с описанным выше, то есть потребуются те же данные, но процедура будет длительной. Так как все придется выполнять вручную, кроме того, проектировщику понадобится осуществить ряд промежуточных операций, чтобы использовать полученные значения для окончательного подсчета.

А также придется уделить достаточно много времени, чтобы разобраться во многих понятиях, вопросах, которые человек не встречает при использовании специальной программы. В справедливости вышеизложенного можно убедиться, ознакомившись с формулами, которые предстоит использовать.

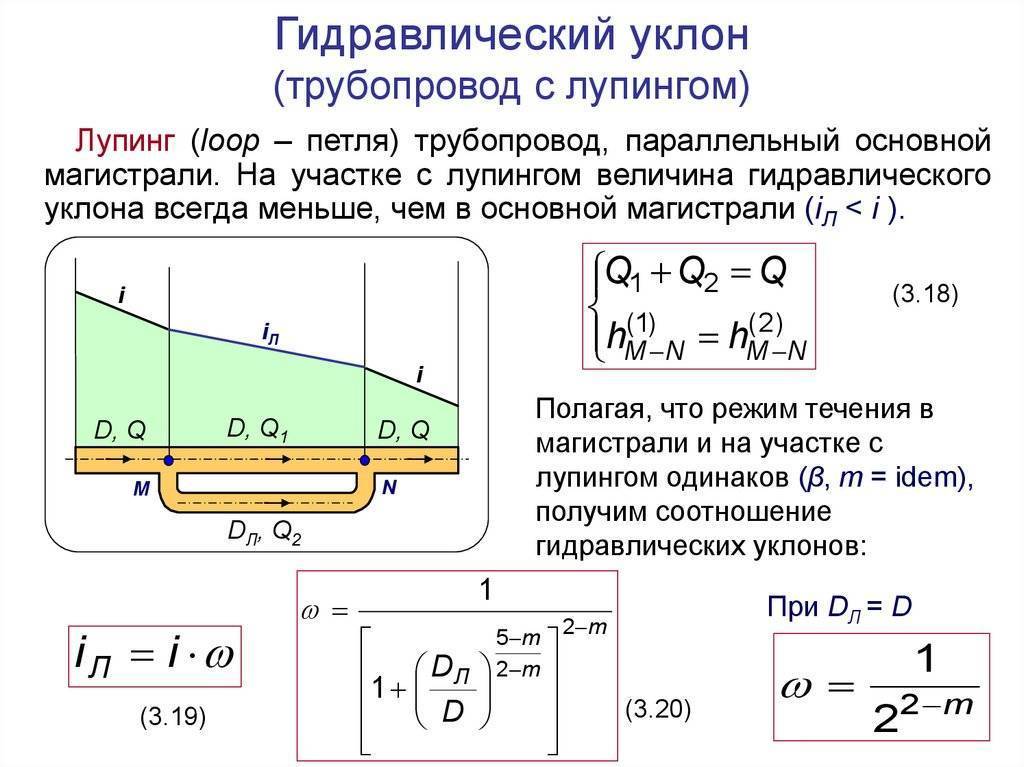

Расчет с помощью формул сложный, поэтому доступный не всем. На картинке изображены формулы для расчета падения давления в сети высокого, среднего и низкого давления и коэффициент гидравлического трения

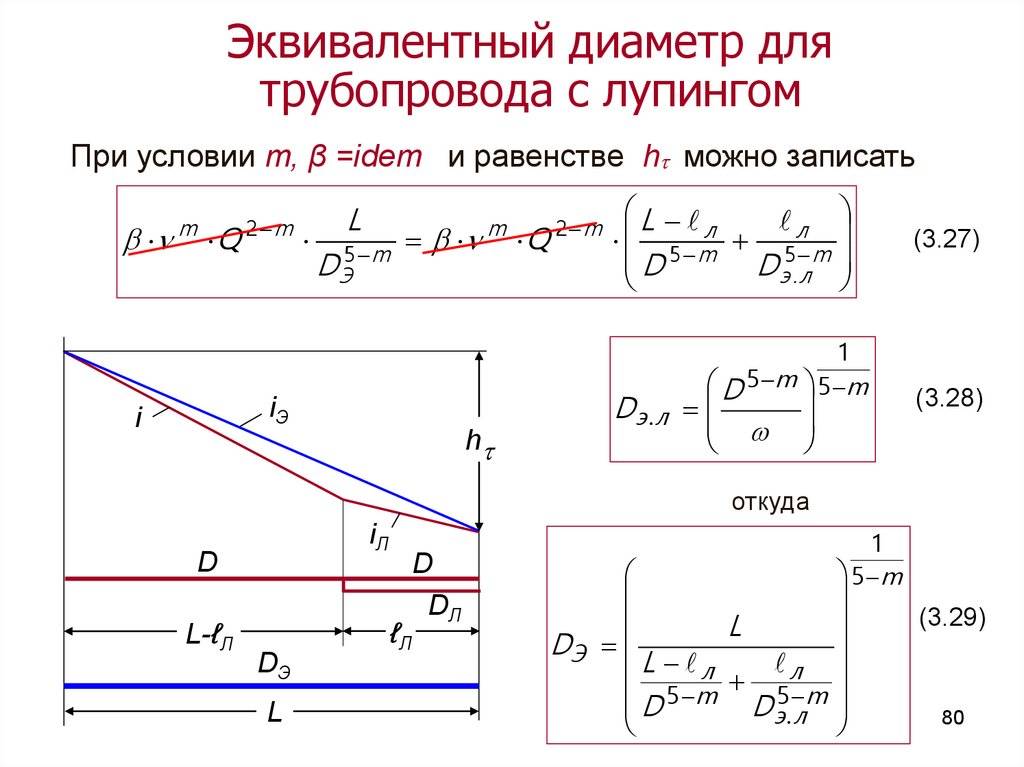

В применении формул, как и в случае с гидравлическим расчетом с использованием специальной программы, есть особенности для газопроводов низкого, среднего и, конечно же, высокого давления. И об этом стоит помнить, так как ошибка чревата, причем всегда, внушительными финансовыми издержками.

Вычисления с помощью номограмм

Какая-либо специальная номограмма представляет собой таблицу, где указаны ряд значений, изучив которые можно получить нужные показатели, не выполняя вычислений. В случае с гидравлическим расчетом — диаметр трубы и толщину ее стенок.

Номограммы для расчета являются простым способом получения нужных сведений. Достаточно обратиться к строкам, отвечающим заданным характеристикам сети

Существуют отдельные номограммы для полиэтиленовых и стальных изделий. При расчете их использовались стандартные данные, к примеру, шероховатость внутренних стенок. Поэтому за правильность информации можно не переживать.

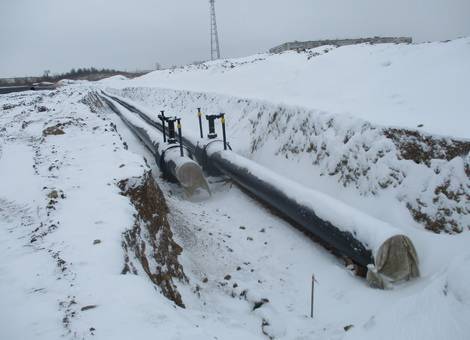

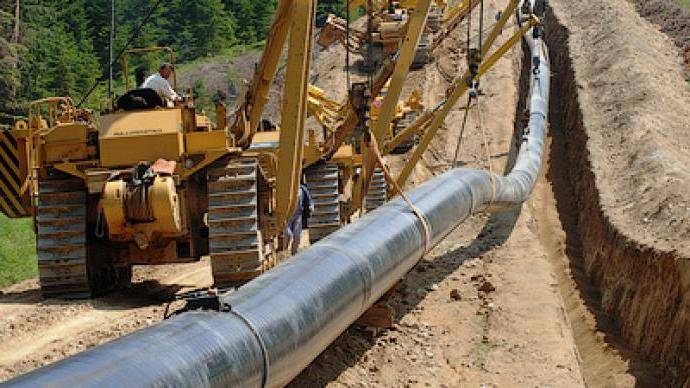

Глубина, ширина и другие требования

Лупинг газопровода: его функции и особенности обустройства для газопроводаПрокладывать траншею для газопровода нужно на очищенной от посторонних предметов территории.

В городских условиях допустимо удаление кустов и деревьев с пути, рядом оставляют не менее 0,5 м для отброса земли.

Газовые коммуникации располагаются выше остальных (водопровод, канализация и пр.), поэтому глубокие канавы для них не нужны.

Если строительство ведётся вдоль действующего газопровода (например, от соседского участка), необходимо проставить отметки по факту его местонахождения с указанием глубины укладки.

Глубина колеи:

  • В местах прохождения автотранспорта, под бетоном, при возможном воздействии механических средств извне: не менее 0,9 м. Этот вариант подходит для городских условий, в местах прохождения автомагистралей. Учитывая состояние почвы, глубина здесь редко составляет меньше 1,2 метров.
  • На участках в лесистой местности, садовых, дачных, где нет вероятности повреждения грунта: не менее 0,6 м. Подходит для проведения коммуникаций в частные строения: дома, дачи, бани, постройки хозяйственного назначения. Если дом находится на частной территории.
  • Провод для сухого газа кладут на 1,2 м и глубже.

Есть зависимость от грунта:

  • торфяной, болотистый – 1,1 м;
  • песчаный – 1,2 м;
  • скальные породы – 0,6 м.

Параметры траншеи зависят и от диаметра самой трубы, и способа рытья. Конкретный размер указывается при составлении проекта. Если выкапывают грунт ковшом экскаватора, канава становится равной ему по ширине.

Откосы формируются вручную, размер зависит от состава почвы:

  • песчаная, супесь + 0,15 м;
  • глинистая, мерзлая, твёрдая +0,4 м.

Помимо личных габаритов газовой трубы, при расчётах учитывается местонахождение остальных коммуникаций.

Нюансы:

  • Телефонные бронированные и электрические кабели находятся не ближе чем в 0,5 м от прохождения газопровода. В противном случае возникает пожароопасность.
  • Электрокабели маслонаполненные с напряжением от 110 кВт, не ближе чем на 1 м.
  • Водопровод, канализационные трубы, каналы теплосети, небронированный телефонный кабель – не ближе 20 см.

Допускаются погрешности, если электрические кабели убраны в защитный футляр. Но ближе чем на 20 см расположение любых коммуникаций относительно газопровода запрещено. При этом сама труба с газом должна быть упакована в защитную оболочку в тех местах, где пересекается с теплотрассой, водоканалом или электросетями.

Два газопровода могут размещаться в одной траншее, расстояния между ними оставляют достаточное для проведения ремонтных работ в дальнейшем. Располагают их параллельно, допускается положение один выше. Места, где труба выходит или заходит в землю, также изолируются футляром.

Защита магистрального трубопровода

Центральная газовая сеть — далеко не игрушка. Поэтому устанавливаются строгие правила относительно ее использования. Деятельность субъектов хозяйствования вблизи участков, где проходит газопровод и выполнена врезка в систему газоснабжения, ограничена. Нужно получить соответствующее разрешение от органов местного самоуправления.

Предприятие-владелец должно хотя бы один раз в квартал проинформировать население прилегающих территорий относительно местоположения трубопровода. Используются печатные издания, местное телевидение или радио.

Распорядитель трубопровода обязан соблюдать общие и разработать специальные правила эксплуатации объекта

Трубопровод считается объектом повышенной опасности. Это определяется как непосредственно особенностями транспортировки, так и серьезными свойствами нефти, газа и других веществ.

Поэтому в случае разрушения целостности трубы возможны:

  • взрыв;
  • разрушение и загрязнение прилегающей территории;
  • образование дымового облака;
  • пожар;
  • другие негативные последствия.

Обязательным является размещение в непосредственной близости от трубопровода информационных знаков на высоте в 1,5-2 метра от уровня земли. Они должны быть читабельными и заметными, располагаться с интервалом в 500 метров и на каждом повороте трассы.

Пересечение шоссе и трубопровода нежелательное, однако, в некоторых случаях его не избежать. На таких участках размещаются знаки, запрещающие автомобилям парковаться.

Основные правила и нюансы подключения частного дома к магистральной системе газоснабжения приведены в статье, с содержанием которой мы рекомендуем ознакомиться.

Состав магистральных газотрубопроводов:

В состав магистральных газотрубопроводов входят:

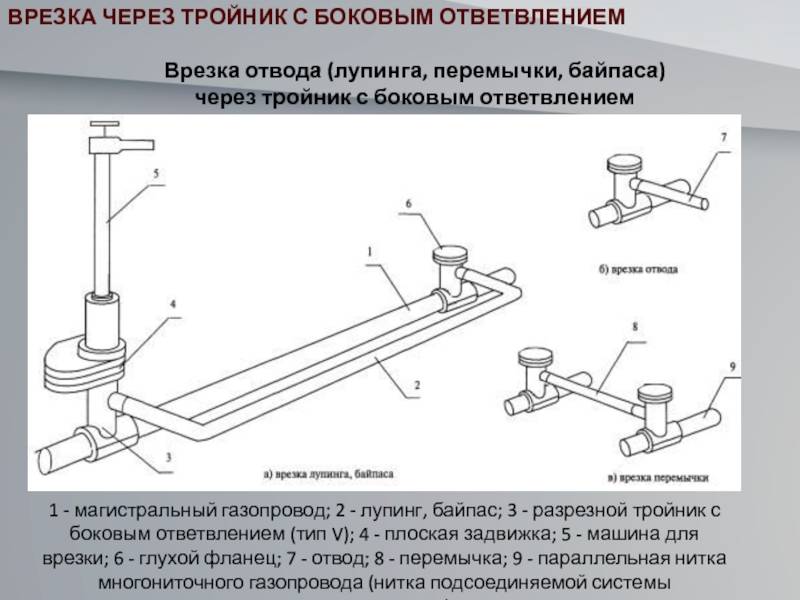

– трубопровод (от места выхода с промысла подготовленной к дальнему транспорту товарной продукции) с ответвлениями и лупингами, запорной арматурой, переходами через естественные и искусственные препятствия, узлами подключения компрессорной станции, узлами замера расхода газа, пунктами редуцирования газа, узлами пуска и приема очистных устройств, конденсатосборниками и устройствами для ввода метанола,

– установки электрохимической защиты трубопроводов от коррозии, линии и сооружения технологической связи, средства автоматики и телемеханики,

– линии электропередачи, предназначенные для обслуживания трубопроводов и устройства электроснабжения и дистанционного управления запорной арматурой и установками электрохимической защиты трубопроводов, сети связи,

– противопожарные средства, противоэрозионные и защитные сооружения трубопроводов,

– емкости для хранения и разгазирования конденсата, земляные амбары для аварийного выпуска сжиженных углеводородов,

– здания и сооружения линейной службы эксплуатации трубопроводов,

– вдольтрассовые проезды и вертолетные площадки, расположенные вдоль трассы трубопровода, и подъезды к ним, опознавательные и сигнальные знаки местонахождения трубопроводов,

– головные и промежуточные насосные станции, резервуарные парки, компрессорные станции и газораспределительные станции,

– станции подземного хранения газа,

– указатели и предупредительные знаки.
