Самостоятельное изготовление лестницы из металлического профиля

Выбор варианта

Необходимость прочной и легкой стремянки на загородном участке вряд ли кто-то будет оспаривать. Да что там говорить, она не помешает и в городской квартире с высокими потолками.

Чаще всего, говоря о лестницах, на ум приходит древесина как наиболее распространенный материал для их изготовления.

Но дерево обладает множеством различных недостатков:

  • требует особых условий хранения;
  • легко впитывает влагу;
  • быстро рассыхается;
  • служит пристанищем различных жучков и бактерий.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Если же сварить каркас лестницы из профильной трубы, то единственное, чего стоит опасаться – это коррозии. Защитить от нее металл поможет обычная краска.

Определившись с материалом, следует перейти к выбору оптимальной конструкции. Лучше всего делать лестницу-стремянку, которую можно устанавливать в любом месте, а не только возле какой-нибудь опоры.

Существует три вида этих изделий:

  1. А-образные. Это классическая конструкция, известная уже очень давно. Представляет собой две классические лестницы, соединенные в верхней части с помощью шарниров.
  2. Универсальные. Особенностью этих лестниц является их способность трансформироваться из А-образного положения в прямое. Некоторые конструкции могут принимать вид строительных козлов, представляя собой некое подобие широкой буквы «П».

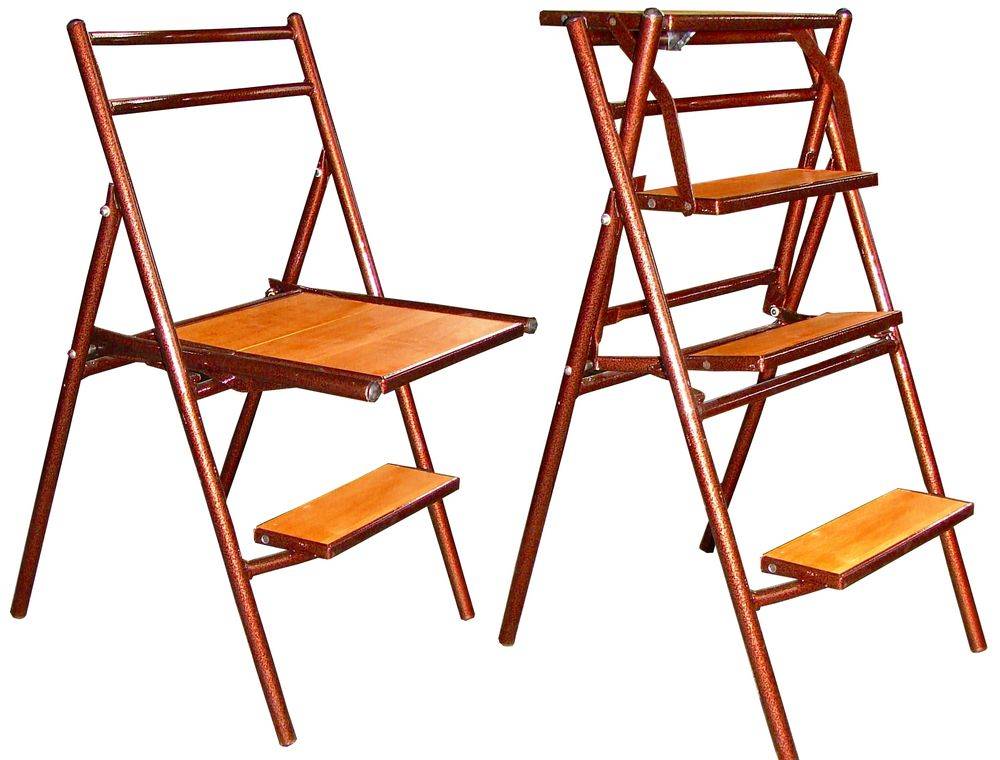

  3. Трансформеры. Такие лестницы больше применяются в квартирах. Складываясь, они принимают форму различных предметов мебели (столов, стульев и так далее), органично вписываясь в интерьер комнаты.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Материалы и способы соединения

В некоторых случаях возможно использование нескольких материалов: стойки из алюминия, а поперечные элементы – из стали. Проведенный расчет лестницы из профильной трубы показывает, что такая конструкция будет очень легкой, но обладать достаточной прочностью. Единственный недостаток – для соединения можно применять только болты.

В остальных случаях более целесообразно применять сварочное соединение.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Процесс монтажа

Итак, как сварить лестницу из профильной трубы?

Весь процесс достаточно прост и состоит из нескольких этапов:

  1. Соединение опор. В качестве ног стремянки используется четыре профильные трубы подходящей длины и сечения. Убедитесь, что длина всех заготовок одинакова. После этого на одном из торцов каждой детали (отступив 10-20 см от края) следует проделать сквозные отверстия. Затем заготовки скручиваются попарно при помощи длинных болтов с короткой резьбовой нарезкой в конце. Таким образом, получается шарнирное соединение, позволяющее складывать и раскладывать лестницу.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

  1. Уложив опоры на землю, следует сделать отметки, которые послужат ориентиром для монтажа поперечных планок-ступеней . В качестве материала для последних можно использовать ту же профильную трубу, уголок или арматуру. Не забывайте, что ступени должны быть приварены к опорам под углом в 90 градусов. Для контроля можно использовать металлический угольник.
  2. Подключаем в сеть и настраиваем для работы сварочный аппарат. Вначале рекомендуется приварить первую и последнюю перекладину, а затем по заранее нанесенным отметкам смонтировать остальные.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Если заготовки для ступеней слишком длинные, то часть, которая выступает за опоры, можно отрезать позже с помощью болгарки или газовой горелки.

  1. Вторые две опоры не будут иметь поперечных ступеней. Однако, необходимо приварить несколько поперечных элементов, чтобы исключить движение этих деталей по отдельности. Закрепить их нужно в верхней, средней и нижней части. Также можно использовать дополнительную, диагональную деталь (но это уже необязательно).

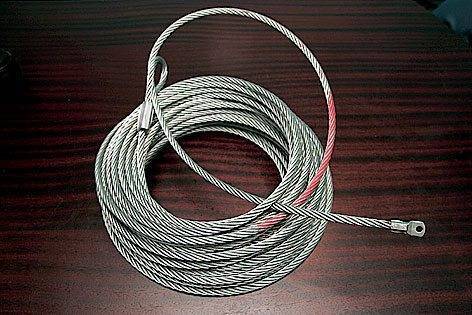

  2. Между секциями стремянки закрепляется стальной тросик. Его длина должна быть такой, чтобы ножки расставлялись на нужную длину и обеспечивали устойчивость конструкции.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Если ваша цель иметь в доме надежную и долговечную лестничную конструкцию, тогда лучшего материла, чем металлопрофиль вам не найти. Лестница из профильной трубы своими руками – это вполне выполнимая задача даже для новичка, никогда ранее не имевшего дело со ступенчатыми системами. Однако при этом немного базовых знаний, касающихся инструкции по изготовлению расчету и сборке металлопрофиля, не будут лишними.

Сварка простой приставной лестницы

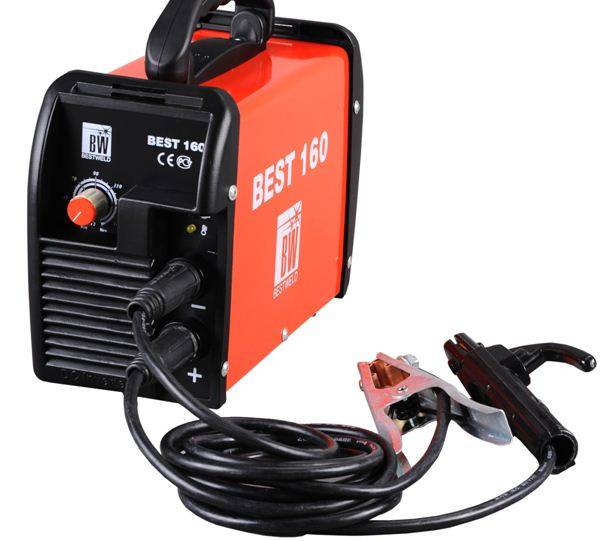

Для сварки лестницы из профильной трубы достаточно инвертора, болгарки, рулетки. Чтобы ее мог переносить один человек длина не должна превышать 5 м. Оптимальное сечение профиля 40×15 мм. Длину перекладин выбирают в пределах 45 — 80 см, высота между ними 15 — 35 мм. Первая ступенька должна располагаться на высоте не больше 40 см. Если приставную лестницу предполагается использовать для работы в саду, снизу приваривается перекладина. Для предотвращения скольжения по твердой поверхности к ней саморезами прикручивается резиновая накладка.

Если профиля нет, можно для сварки лестницы своими руками выбрать круглые трубы. Весить она будет больше, а для надежного крепления перекладин к тетивам придется на их концах делать полукруглые вырезы. Для стоек выбираются трубы диаметром 50 — 60 мм, для ступенек — 25 — 30 см. Для защиты от попадания внутрь грязи и влаги на торцы привариваются заглушки.

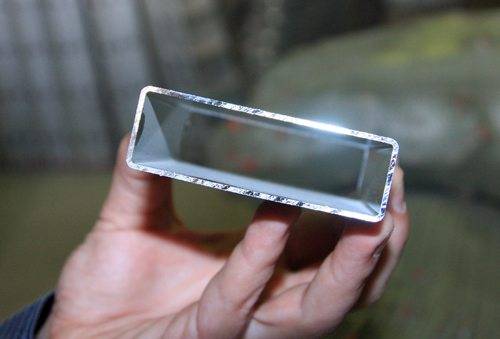

Выбор профиля

На этапе подготовки и планирования необходимо определиться с выбором профиля. Для этого следует провести некоторые расчеты.

Важно! Необходимо оптимально подобрать профиль по толщине стенок под конкретную конструкцию лестницы. При слишком толстых стенках изделие получится чрезмерно тяжелым, что окажет давление на фундамент. При очень тонких стенках конструкция может быстро деформироваться от нагрузок

При очень тонких стенках конструкция может быстро деформироваться от нагрузок.

Оптимальная толщина сечения – 5-7 мм. Что же касается ширины сечения профиля, однозначного ответа нет. Трубы нужно подбирать исходя из особенностей конструкции.

  • для каркаса с единственным косоуром ломаного типа по центру можно выбрать профиль 6*8 см;
  • для каркаса с единственным косоуром прямого типа выбирают профиль сечением 5*10 см;
  • если каркас состоит из двух прямых косоуров, можно выбирать между профилями 6*8 см и 5*10 см. Для изготовления каркаса ступене отдельно используется профиль сечением 2,5*2,5 см.

В таблице ниже вы можете увидеть, какие параметры профиля наиболее оптимальны для различных нагрузок на пролет, учитывая его длину:

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

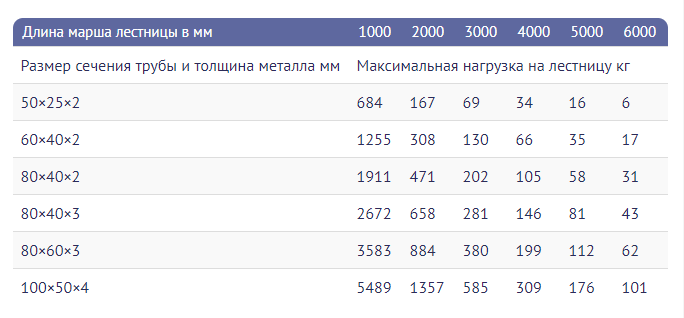

Нагрузка на пролет в зависимости от длины и параметров профиля.

Изначально нужно определиться с габаритами лестницы и ее видом, сделать расчеты, нарисовать или подобрать чертеж. И только после этого можно выбирать профиль.

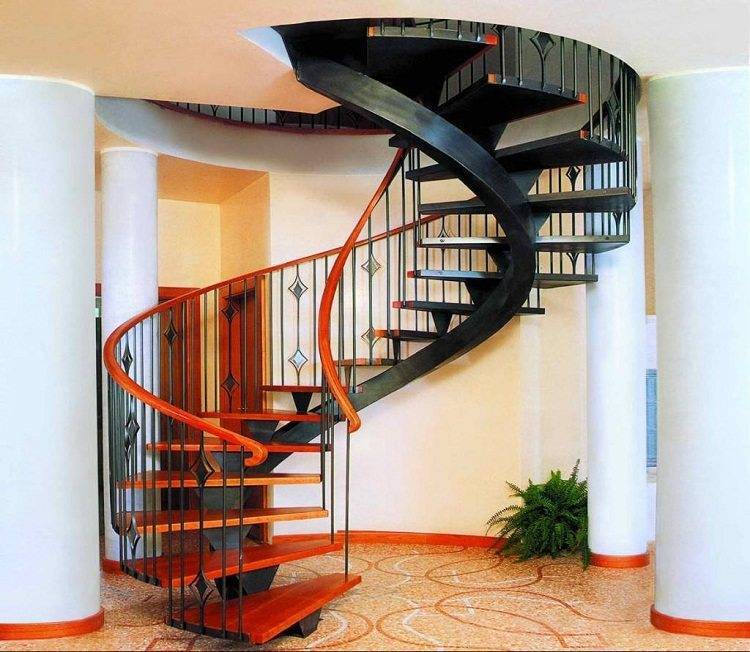

Процесс сборки винтовой лестницы из трубы и профилей

Винтовую лестницу предпочитают устанавливать с целью экономии места. Для ее создания нужна основная опорная труба и заготовки из профиля для ступеней. Для работы потребуется две трубы, одна из них с меньшим диаметром станет опорной, а другая с чуть большим сечением будет разрезана на заготовки по 20-22 см. К этим гильзам будут приварены одинаковые отрезки профиля для ступеней. Получившиеся заготовки будут установлены друг на друга и развернуты веером, пока не заполнят всю высоту лестницы.

Популярные статьи  Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

Перила для винтовой лестницы должны быть спиральными. Из стального профиля выполняют основание и консоль, они привариваются вместе

Обратите внимание, чтобы гильзы сидели плотно и не болтались – люфты можно скомпенсировать уплотнительными кольцами. Собранный каркас нужно будет приварить и покрыть слоем грунтовки

Для перил лучше использовать изящные воздушные металлоконструкции, а поручни могут быть из пластика или дерева.

Закреплять винтовую лестницу можно в двух местах между этажами или к стенке с помощью кронштейнов. Однако существуют и другие методы фиксации. Для декорирования металлической лестницы лучше воспользоваться специальной краской – наиболее актуальные цвета – черный, коричневый, металлик.

Любая установленная лестница должна быть не только красивой внешне, но и безопасной для пользователей. Поэтому если вы не уверены в своих силах, то сборку и проектирование таких изделий лучше поручить специалистам.

Требования к лестницам из любых материалов

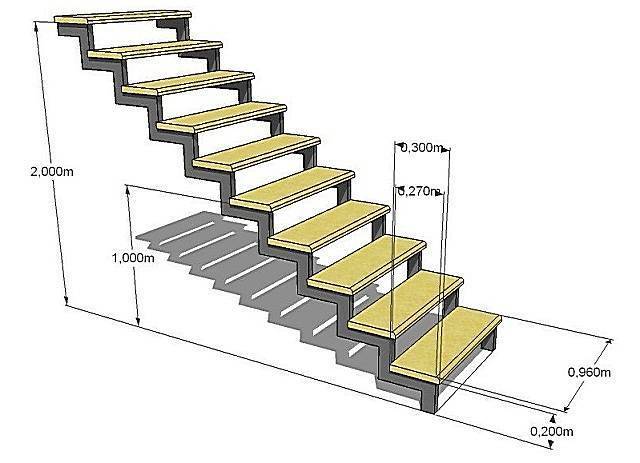

  • Минимальная ширина — не менее 900 мм.
  • Постоянный уклон лестничного марша.
  • Мощное ограждение, которое справится с нагрузкой в 100 кг.
  • Глубина ступеней от 270 мм.
  • Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

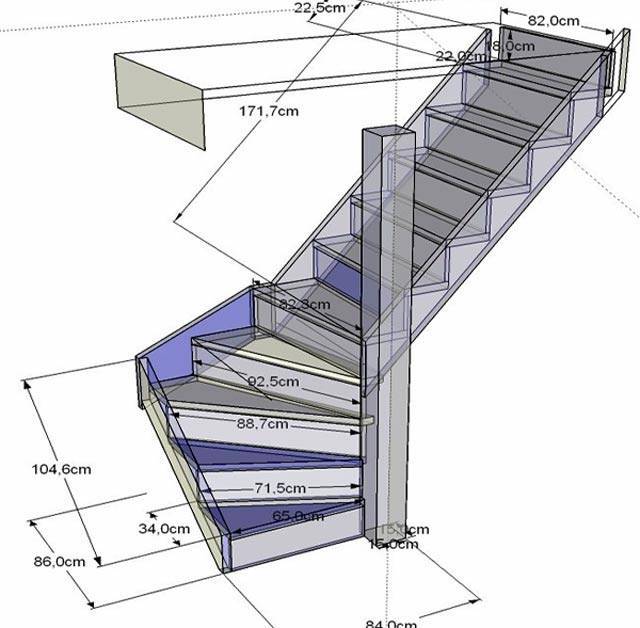

  1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
  2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
  3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
  4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Разновидности лестниц из профильной трубы

Как уже говорилось выше, из профильной трубы может быть изготовлена практически любая конструкция лестницы. Чтобы убедиться в правильности этого утверждения, имеет смысл рассмотреть некоторые из них более подробно.

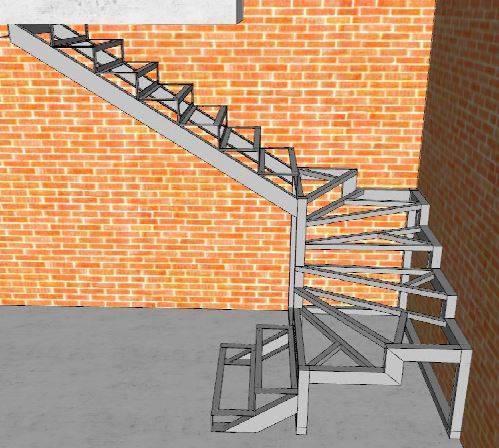

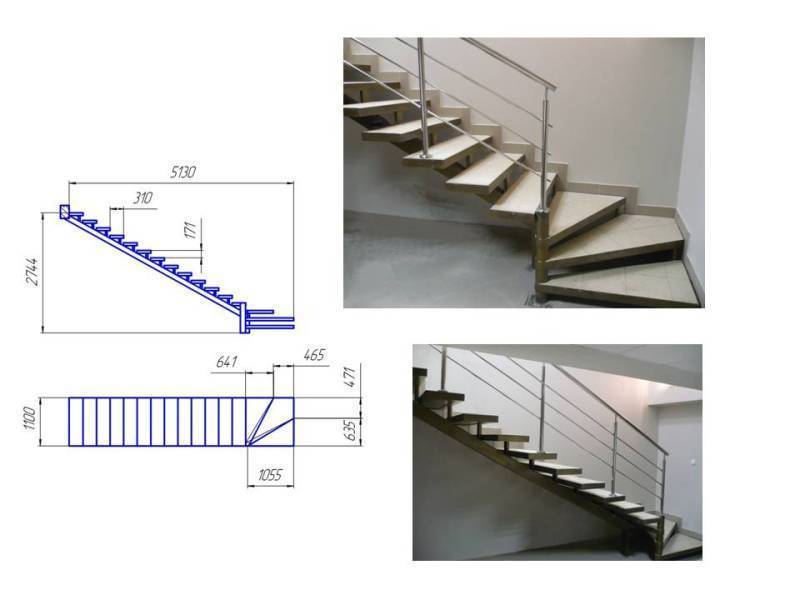

Маршевая лестница

Маршевая лестница может состоять из одного или нескольких пролетов, которые, в свою очередь, соединяются между собой или горизонтально установленной переходной площадкой, или участком с забежными ступенями. Оба варианта пользуются примерно равной популярностью, и конструкция выбирается в зависимости от площади помещения, в котором планируется установить лестницу.

Лестница, состоящая из одного марша, чаще всего устанавливается в просторном помещении. Если же ее приходится использовать в комнате меньшей площади, то в этом случае приходится задавать ей большой угол крутизны. Так порой приходится поступать при оборудовании лестничных переходов на чердак или в подвал.

Конструкция с одним маршем, установленная внутри двухэтажного дома, позволяет рационально использовать все пространство под лестницей. Например, под ней можно расположить шкаф или же небольшую кладовку, а иногда даже помещается и небольшой санузел.

Еще одна область, где применяются одномаршевые лестницы — это вход в дом со стороны улицы, если строение возведено на высоком цоколе. Как правило, в этом случае марш имеет небольшую высоту и незначительный угол уклона.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

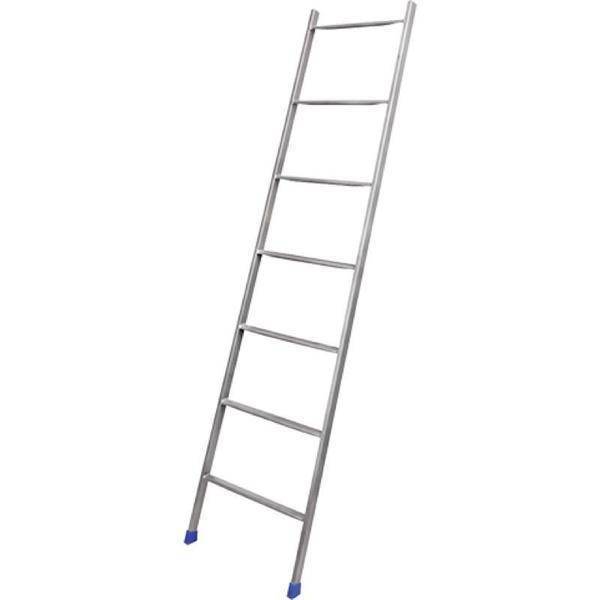

Приставная лестница своими руками из металла

Приставную лестницу из металла изготовить легко, если следовать инструкции по изготовлению. Если у Вас есть сварочный аппарат и маска, тогда процесс займет небольшое количество времени. При помощи данного аппарата можно закрепить ступени к тетиве надежно.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Пошаговая инструкция по изготовлению приставной лестницы:

  • Разрезаем профильную трубу на равные части для ступеней;
  • Просверливаем в этих трубах отверстия для болтов;
  • Делаем разметку на двух длинных трубах;
  • Закрепляем ступени к двум боковым профилям при помощи болтов;
  • Надеваем на ножки лестницы наконечники.

Первый шаг: нужно нарезать профиль (с прямоугольным сечением) длиной 1,65 м на пять равных частей по 0,33 м.

Второй шаг: аккуратно просверлить отверстия на одинаковом расстоянии для элементов крепления.

Третий шаг: нанести разметку для ступеней на профилях длиной в два метра. Расстояние между ними должно составлять 0,35 м.

Четвертый шаг: вкручиваем болты, фиксируем при помощи гаек. Ступени лестницы должны быть в неподвижном состоянии, чтобы конструкция лестницы не расшаталась со временем.

Пятый шаг: не забудьте надеть наконечники на ножки лестницы, чтобы не упасть с нее во время эксплуатации.

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

  • Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
  • По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней

Пользоваться такой лестницей следует с осторожностью при спуске

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Популярные статьи  Как поставить дефлектор на дымоход своими руками: пошаговый инструктаж

Винтовая лестница из профиля и трубы

Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.

Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются

Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску. Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика

Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу

Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.

От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

  • два швеллера устанавливались параллельно друг другу;
  • между ними наваривались контуры из металлического уголка;
  • в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

  • Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
  • Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
  • Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
  • Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
  • Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
  • Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
  • Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
  • Цена профиля не является неподъемной и вполне по карману обычной семье;
  • Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

  • Сварочный аппарат и пачку электродов к нему;
  • Болгарка и круги по металлу;
  • Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
  • Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

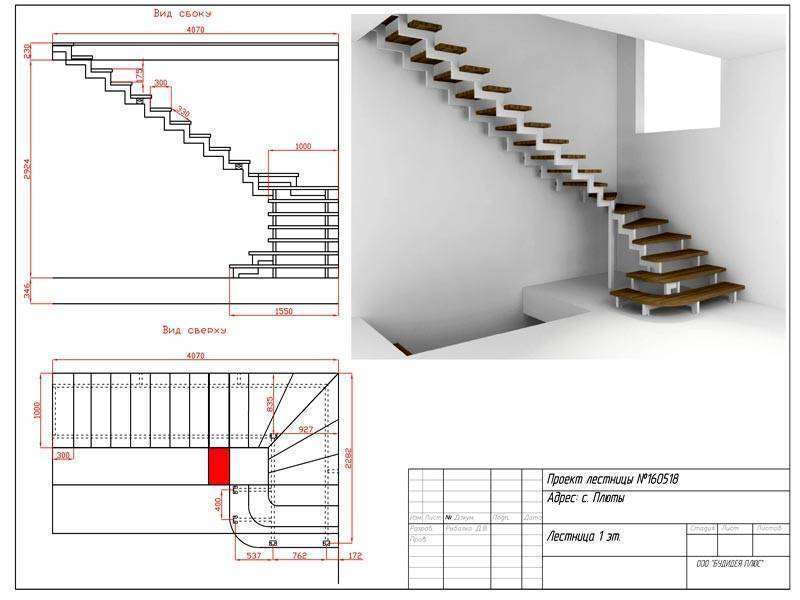

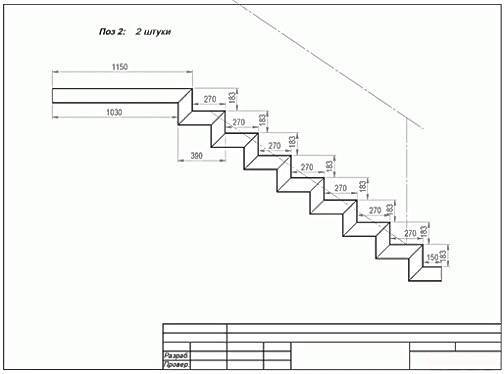

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Порядок изготовления

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкцияЛестница из металлопрофиля

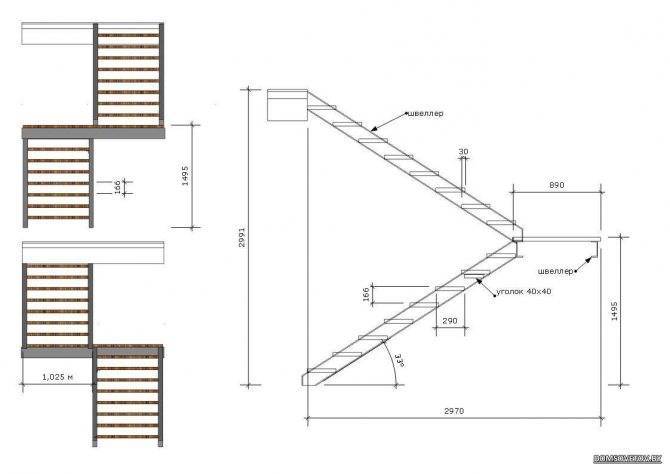

В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.

Процесс обустройства подобной конструкции включает в себя следующие операции:

  1. В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
  2. После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
  3. Сразу вслед за этим можно перейти к монтажу трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой – крепится к анкерам, наглухо закреплённым в стене.
  4. После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
  5. По завершению основных работ сбоку к каркасу монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.
Популярные статьи  Кровать трансформер для малогабаритной квартиры: фото моделей с рекомендациями

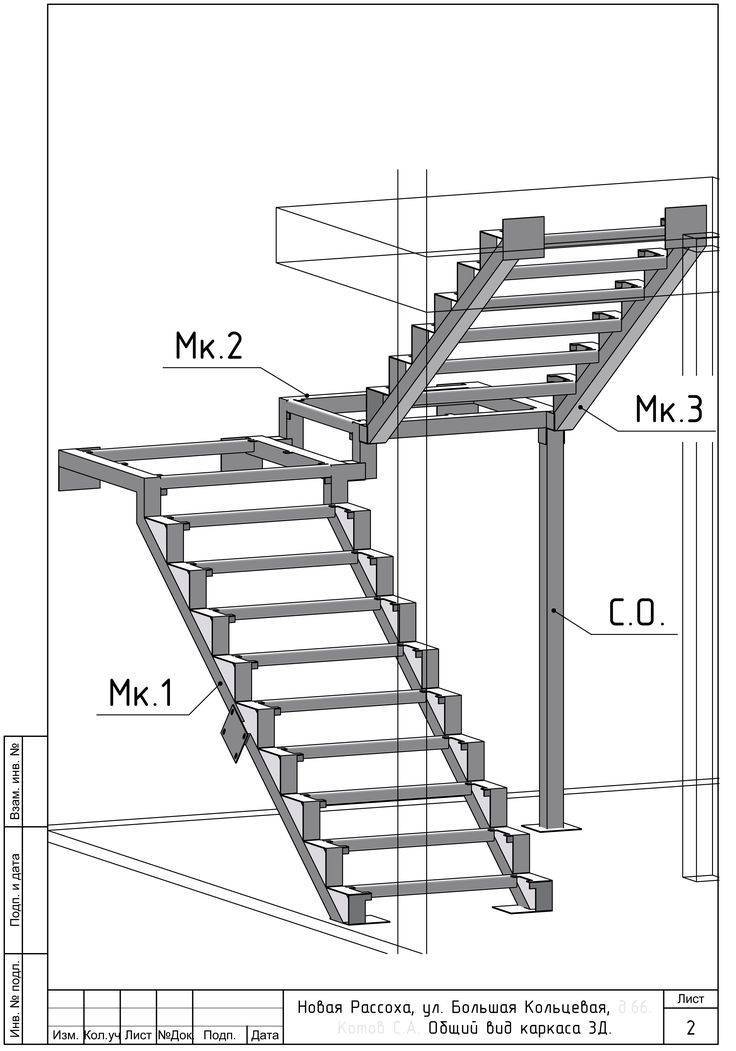

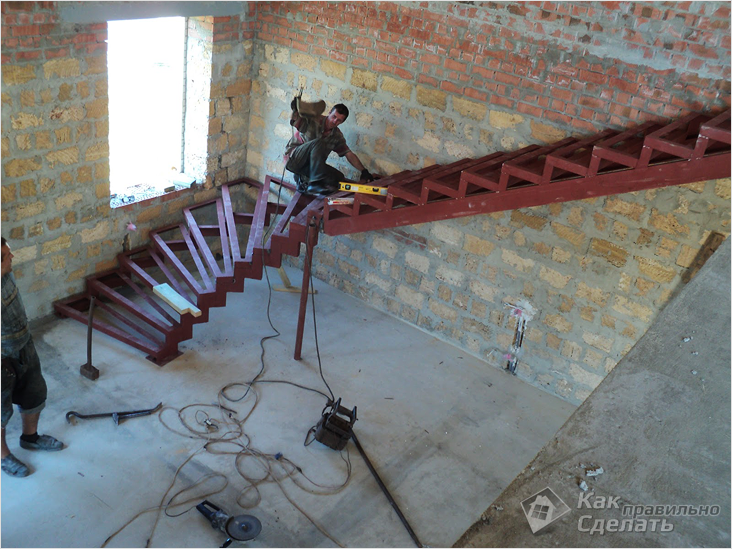

Сборка лестницы

Во время сборки стоит особое внимание уделить несущим балкам, поскольку самая большая нагрузка приходится именно на них. Чтобы собрать обыкновенную лестницу понадобиться:

  1. Обварить контур, тогда получится прямоугольник для установки ступенек. Сам по себе контур также можно использовать как ступеньку, если делается наружная лестница, но тогда на него лучше наварить прутья;
  2. Для основания лестницы стоит использовать швеллер 10 см, или профильную трубу 10/10 см. Лучше, конечно использовать трубу, она дает меньшую вибрацию во время эксплуатации. Если же вы предпочитаете швеллер, то дополнительные крепления на земле исправят ситуацию;
  3. Трубу стоит подрезать так, чтобы срез на детали плотно стыковался с опорой, при этом второй конец должен прилегать к верхней опоре. К нижнему и верхнему краю необходимо приварить платформы, они и будут выступать фиксаторами. Если сделать всё правильно, то нижняя платформа будет прилегать к полу, а верхняя к платформе перекрытия;
  4. После работы с направляющими стоит между опорами наварить опорные рамы, соблюдая при этом нужный шаг;
  5. Перила и декорирующие атрибуты стоит устанавливать в последнюю очередь, уже после покраски основной конструкции. Если они делаются из других материалов, то место под их установку стоит также подготовить заранее.

Винтовая конструкция из профильной трубы

Используя металлопрофиль можно сделать лестницу любой конструкции своими руками, разница будет только в затраченный силах, времени и финансах. Такие лестницы практичные и долговечные, не требуют особого ухода и выглядят красиво.

Необходимые инструменты и материалы

Прежде чем начинать разговор о необходимых инструментах и материалах, скажем, что список нужных вещей будет варьироваться в зависимости от того, какой вариант было решено реализовывать. То есть может произойти так, что материалы, нужные для создания деревянного варианта, окажутся совершенно бесполезными, если будет делаться стальная лестница или стремянка из полипропиленовых элементов.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Перед формированием такой вещи из дерева следует приготовить цепи спецконструкции с длиной не менее полуметра, что потом окажутся своего рода фиксаторами. Каждое звено должно быть выполнено из 1,5-2-миллиметровой проволоки толщиной, а длина самого звена должна быть не больше сантиметра. И еще потребуются 4 скобы полукруглой формы, чтобы зафиксировать цепь.

В случае с другой конструкцией, нам потребуется иметь под рукой:

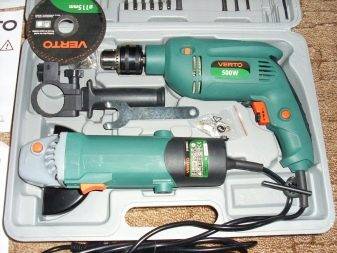

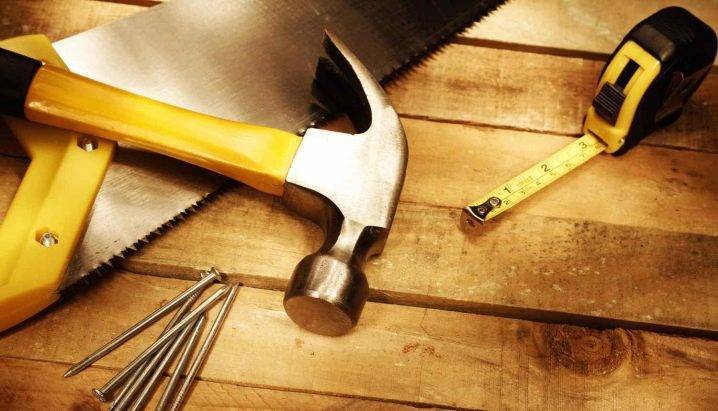

  • молоток;
  • дрель;
  • рулетку для проведения замеров;
  • пилу.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Кроме того, потребуются бруски из дерева и так далее. Но также при реализации металлического варианта будут нужны:

  • металлопрофиль;
  • металлические трубы;
  • резиновые накладки на ступеньки;
  • петли;
  • башмаки;
  • резиновые ножки;
  • болгарка;
  • сварка;
  • угольник;
  • электродрель;
  • маркер;
  • крепежи-метизы;
  • ремни;
  • лоток.

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

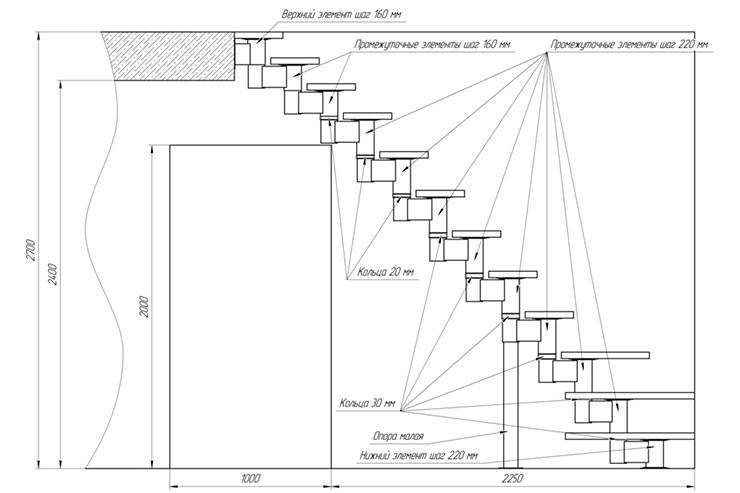

А это можно узнать, когда у вас на руках есть такая вещь, как чертежи.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

Лестница из профильной трубы своими руками: чертежи и пошаговая инструкция

Недостатки таких лестниц:

  • Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
  • Легкие конструкции при спуске-подъеме немного пружинят.
  • Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
  • Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

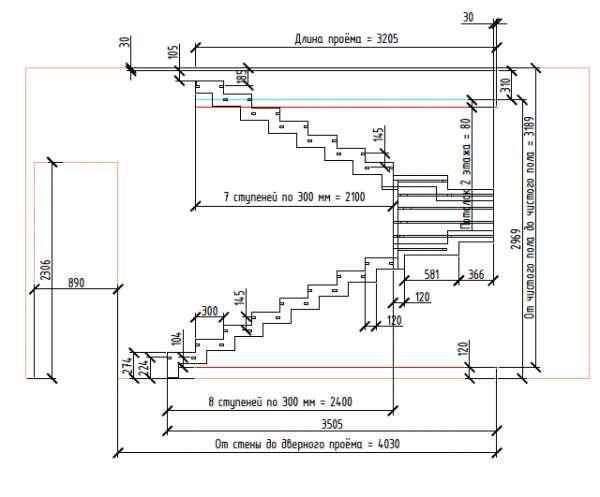

Расчёт конструкции

  1. Количество ступенек определяется как соотношение высоты будущей лестницы к высоте подступенка.
  2. Длина косоура вычисляется в соответствии с теоремой Пифагора (квадрат диагонали равен сумме квадратов катетов, то есть вертикальной и горизонтальной проекций будущей конструкции).
  3. Нагрузку на опорные балки можно рассчитать по формуле: G=1,1*mс+1,4*mл, где G – максимальная нагрузка на косоур, mс – масса ступеней; mл – масса всех людей, которые могут одновременно находиться на лестнице.
  4. Сечение металлического профиля определяется по формуле: S=5,2*a*G*L/E, где S – сечение профиля; a – ширина ступени; L – длина косоура; E – модуль упругости материала (для стали E=2 000 000 кгс/см2).
  5. Ширина лестницы должна быть от 80 до 120 см.
  6. Оптимальный угол наклона конструкции составляет 45°.
  7. Максимальная высота ступеней – 20 см, минимальная – 12 см. Оптимальная глубина проступи – 30 см.
  8. Высота перил для взрослых должна составлять 95 см, а для детей – 60 см.

Стремянка своими руками

Лестницу можно сделать из дерева или металлического профиля. Первый вариант больше подойдет для дома. Если же вы нуждаетесь в долговечном многоцелевом изделии, подходящем для уличных работ, лучше выбрать металл.

Схема раздвижной металлической лестницы.

Стремянка своими руками изготавливается быстро. Для этого вам понадобится:

  • труба круглого или прямоугольного сечения длиной: 2 м – 2 шт.; 1,5 м – 2 шт.; 3 м – 1 шт. Трубы могут быть стальные или дюралевые, с толщиной стенок не менее 2 мм;

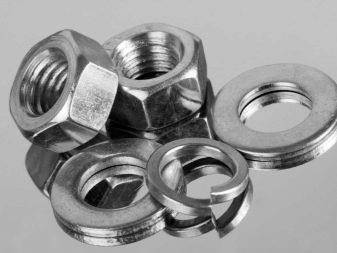

  • болты М8×70, гайки и шайбы. Их количество зависит от способа сборки. Если у вас нет возможности использовать сварочный аппарат, вам понадобится 22 соединения. Если же труба будет привариваться, то достаточно 2 соединения;
  • 3 стальные полосы 180×30×3 мм;
  • жесткий крюк длиной 60 см – для фиксации стремянки.
  1. Режем трубу длиной 3 м на 9 поперечин по 33 см.
  2. На каждой из труб длиной 2 и 1,5 м оставляем 0,3 м от края (на ножки) и делаем сквозные отверстия через каждые 30 см под болтовые соединения. На длинных трубах их получится по 6, на коротких – по 3.
  3. В поперечинах также просверливаем отверстия, отступив 15 мм от краев.
  4. Из металлических двух полос делаем хомуты: отступаем 15 мм от концов и сверлим отверстия. Загибаем полосы симметрично по форме трубы.
  5. Из третьей стальной полосы делаем накидную муфту: загибаем ее концы так, чтобы получился овал. Концы можно сварить или склепать.
  6. Крепим хомуты к двухметровым трубам там, где будет пятая ступень.
  7. На полутораметровых трубах, отступив 15 мм от краев, сверлим сквозные отверстия.
  8. Надеваем муфты, концы вставляем в хомуты и крепим с помощью болтовых соединений.
  9. Крепим поперечины, делаем петли для крепления крюка на уровне вторых поперечин.
  10. На ножки надеваем резиновые или пластиковые наконечники.

При условии, что соединения выполнены качественно, самодельная стремянка из металла выдержит до 100 кг. Если вам нужна приставная лестница, просто снимите крюк и поверните одну часть вверх.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
