Содержание

Общие сведения по результатам расчетов

  • Общий объем бревна
    — Расчетное количество пиломатериала в кубометрах.
  • Периметр строения
    — Общая длина всех стен с учетом выступа углов (лап).
  • Полезная площадь помещения
    — Площадь помещения с учетом вычета выпуска и толщины бревна.
  • Общая площадь наружных стен
    — Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если такой предусмотрен проектом.
  • Общий вес
    — Вес бревна без учета утеплителя.
  • Кол-во венцов
    — Количество рядов бревна в стене. Зависит от высоты стен и размеров применяемого материала.
  • Количество рулонного утеплителя на все венцы
    — Равняется общей длине всех бревен.
  • Диаметр и количество нагелей с шагом 1.5 метра
    — Данный расчет подходит только для слабонагруженных построек из бревна. Для ответственных строений расчет нагелей необходимо производить у специалистов в вашем регионе.
  • Количество пропитки с 2х сторон
    — Расчетное количество защитной пропитки средних марок, с покрытием внешней и внутренней поверхности всех стен.
  • Примерная усадка (7%) оцилиндрованного бревна
    — Примерная усадка стен из оцилиндрованного бревна через 1 год, с изначальной влажностью 20%.
  • Нагрузка на фундамент от стен
    — Нагрузка без учета веса кровли и перекрытий, с опиранием на всю поверхность нижнего венца. Данный параметр необходим для выбора прочностных характеристик фундамента.

Для чего нужен расчет

Теплопроводность данного элемента здания – свойство строения проводить тепло через единицу своей площади при разности температур внутри и снаружи помещения в 1 град. С.

Выполняемый упомянутым выше сервисом теплотехнический расчет ограждающих конструкций необходим для следующих целей:

  • для выбора отопительного оборудования и типа системы, позволяющей не только компенсировать теплопотери, но и создать комфортную температуру внутри жилых помещений;
  • для определения необходимости дополнительного утепления здания;
  • при проектировании и строительстве нового здания для выбора стенового материала, обеспечивающего наименьшие теплопотери в определенных климатических условиях;
  • для создания внутри помещения комфортной температуры не только в отопительный период, но и летом в жаркую погоду.

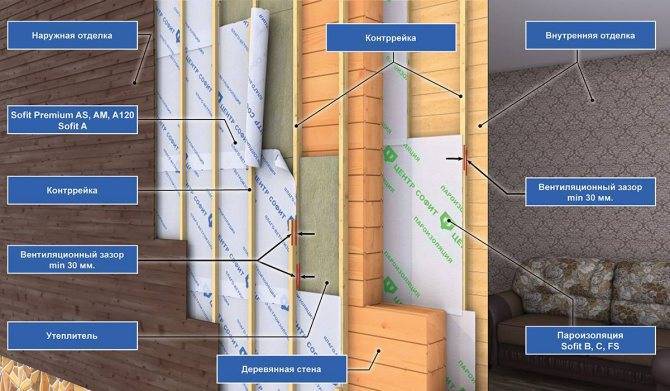

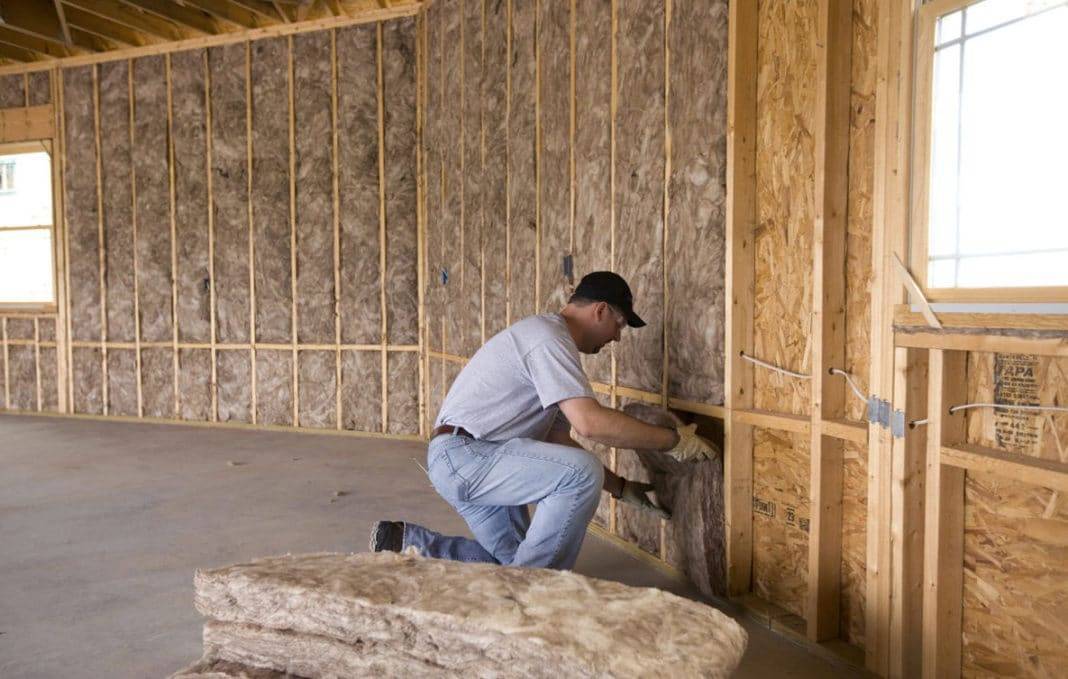

Каркасная стена — особенности конструкции

Технология предполагает воздвижение стен из досок и бруса необходимого размера, расстояние между которыми составляет не менее 0,5 м. Монтажный каркас призван удерживать утеплитель, внешнюю, внутреннюю отделку, несколько дополнительных слоев водо- и ветроизоляции. Центральную часть стены занимает утеплитель — главный компонент каркасной стены. От его толщины и свойств зависит ресурс стены, теплоотдача, общее предназначение дома.

Для сезонных дачных домов толщина утеплителя может составлять всего 5см, т. к. сохранять температуру в летний период не нужно. Для больших жилых домов толщина стен может достигать 40-50 см (с учетом каркаса).

Калькулятор расчета утепления потолка в доме с холодным чердаком

Очень большая доля теплопотерь в помещениях, до 30÷40%, приходится на неутепленные перекрытия. Это неудивительно – нагретый от приборов отопления воздух поднимется вверх и, встретившись с холодной преградой, отдает ей значительную часть своего теплового потенциала. В результате добиться комфортных условий проживания или вовсе невозможно, или это потребует чрезвычайно большого расхода энергоносителей для системы отопления.

 Одним словом, потолок, граничащий с неотапливаемым помещением сверху (с холодным чердаком, в частности), нуждается в обязательном утеплении.

Калькулятор расчета утепления потолка в доме с холодным чердаком

Полноценно утепленным потолок станет считаться лишь в том случае, если будет отвечать определенным критериям. Материалы для его термоизоляции могут применяться разные, и, естественно, их специфические характеристики переопределяют и толщину утепления. Как спланировать правильно, «по науке»? В этом вопросе окажет помощь калькулятор расчета утепления потолка в доме с холодным чердаком.

Ниже будут приведены пояснения по порядку проведения расчетов.

Как производится расчет?

Расчет строится на том, что любая строительная конструкция жилого дома по своим теплотехническим характеристикам должна соответствовать расчетным значениям, установленным СНиП для конкретного региона, в соответствии с его климатическими особенностями.

Любой материал обладает определенной способностью передавать тепло, которая может выражаться в том числе коэффициентом теплопроводности. Чем он ниже, тем выше термоизоляционные качества материала. Этот коэффициент – табличная величина, которую несложно найти в справочниках. В нашем случае она уже заложена в программу калькулятора.

Сопротивление теплопередаче определяется соотношением:

R = h / λ

R — сопротивление теплопередаче, м²×ºС/Вт.

h — толщина слоя материала, м.

λ — коэффициент теплопроводности, Вт/м׺С.

На этой формуле и построен алгоритм работы калькулятора.

Пользователю будет предложено выбрать материал тля термоизоляции потолка – из выпадающего списка. Далее, необходимо будет указать нормированное значение сопротивления теплопередаче R, установленное для региона проживания. Найти этот параметр можно по приложенной карте-схеме

Обратите внимание – в данном случае нас интересует значение «для перекрытий» — оно выделено синим цветом

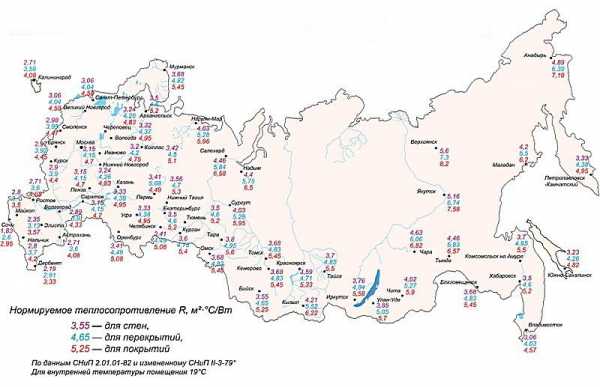

Карта-схема для определения требуемого значения термического сопротивления

Следующий пункт – это параметры самого перекрытия. Вот здесь необходимо проявить внимательность, так как варианты могут быть достаточно разными. В частности, самого перекрытия, как такового, иногда и вовсе не бывает – его поверхностями становятся подшивка потолка и чердачный пол.

Одним словом, желательно иметь перед глазами схему — разрез будущего перекрытия: так проще будет определиться с участвующими в расчете слоями конструкции. Всех вариантов – не перечислить, но для упрощения понимания данного вопроса ниже на иллюстрации приведены три примера:

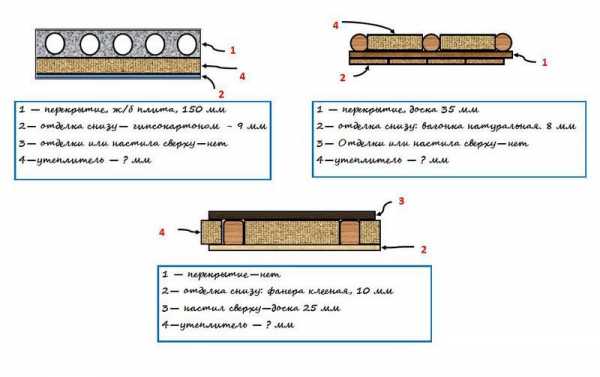

Возможные варианты строения чердачного перекрытия

В любом случае искомой величиной выступает толщина термоизоляционного слоя.

В калькуляторе буде предложно сделать выбор – будет ли отделываться поверхность потолка снизу, так как слой отделки тоже может повлиять на термоизоляционные качества всей конструкции. Если выбирается пункт с отделкой, то появятся поля для внесения ее параметров. Аналогичным образом решен вопрос и с настилом чердачного пола

ВАЖНО – он принимается в расчет только в том случае, если образует сплошное покрытие. Результат будет выдан в миллиметрах, и уже его можно привести к стандартным толщинам утеплительных материалов

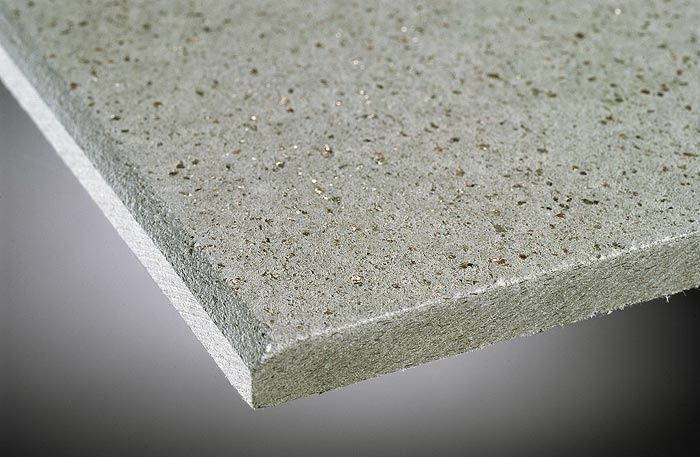

Экструдированный пенополистерол Пеноплэкс: технология утепления дома

Экструдированный теплоизолятор изготавливают из мелких гранул полистирола и вспенивающего агента. Весь производственный процесс можно разбить на следующие этапы:

  1. Полистироловые гранулы насыпают в экструдер и подвергают вещество разогреву до 130-140°С.
  2. Добавляют в массу вспенивающие добавки – порофоры.
  3. Образованную пену выдавливают из экструдера, состав поступает на транспортер.
  4. Сплошное полотно разрезают на маты нужного размера и пакуют.

Метод экструзии обеспечивает плотную структуру утеплителя с мельчайшими порами. Из ячеек улетучивается фреон, а его место заполняет атмосферный воздух.

Для улучшения технических характеристик, помимо полистирола и порофолов, в составе присутствует ряд добавок:

  • антипирены – понижают воспламеняемость;
  • антиоксиданты – предотвращают деструкцию в процессе эксплуатации утеплителя и не допускают термоокисление на стадии переработки;
  • модификаторы, антистатики, светостабилизаторы – повышают стойкость к негативным внешним факторам.

Технические характеристики материала

Наиболее популярный представитель экструдированных утеплителей – Пеноплэкс. Свойства, плюсы и минусы, а также особенности применения термоизолятора будем рассматривать относительно данного материала.

Технические характеристики:

  • плотность – 25-35 кг/м3 в зависимости от категории теплоизоляции;
  • прочность на сжатие – 0,20-0,27 МПа;
  • водопоглощение за сутки – до 0,4% от общего объема;
  • предел прочности – 0,25-0,4 МПа;
  • стойкость к огню – группа Г3 – средний класс (температура дыма в пределах +450°С, продолжительность горения – 300 сек);
  • показатель теплопроводности – 0,03 Вт/ (м*°С);
  • температурный рабочий режим – от -100°С до +75°С;
  • стандартные габариты плитного утеплителя: ширина – 60 см, длина – 1,2 м, толщина – 20-150 мм.

Калькулятор расчета толщины утепления стены пеноплэксом

Пеноплэкс – популярная марка эксрудированного пенополистирола, название которой стало нарицательным. Этот материал характеризуется отличными термоизоляционными и прочностными характеристиками, отменной долговечностью и стойкостью в негативным внешним воздействиям, что делает его универсальным утеплителем для самых разных конструкций здания, от фундамента до кровли.

Калькулятор расчета толщины утепления стены пеноплэксом

Очень часто его используют и для утепления стен. Но вот вопрос – пеноплэкс выпускается в достаточно большом разнообразии толщин, от 20 до 150 мм. Какой же вариант избрать для своего дома? Лучше всего – провести некоторые вычисления, с которыми нам поможет калькулятор расчета толщины утепления стены пеноплэксом

Некоторые пояснения по проведению вычислений будут даны ниже калькулятора.

Калькулятор расчета толщины утепления стены пеноплэксом

Пояснения по проведению расчетов

«Работа» любого утеплительного материала заключается в том, чтобы он, включенный в общую конструкцию стены, за счет своей выраженно малой теплопроводности, компенсировал бы «дефицит» термического сопротивления, необходимый для достижения нормированного значения. Эти значения сопротивления теплопередаче установлены действующими СНиП для различных типов строительных конструкций и для разных регионов России, в зависимости от местных климатических условий.

Для пользователя будут удобнее определить нужное значение по карте-схеме, расположенной ниже

Обратите внимание, что для каждого региона установлены три значения, которые различаются между собой. В рассматриваемом случае нас, естественно, интересует показатель «ДЛЯ СТЕН» — он указан фиолетовым цветом. Карта-схема для определения необходимого значения термического сопроитвления

Карта-схема для определения необходимого значения термического сопроитвления

  • Коэффициент теплопроводности пеноплэкса уже внесен в программу расчета, и его указывать не потребуется.
  • Далее, необходимо внести значение толщины утепляемой стены и указать материал ее изготовления: у каждого из строительных материалов – свои теплотехнические характеристики.
  • Следующий пункт – внешняя отделка стены:

— Если применена схема декоративной облицовки по принципу «вентилируемого фасада», то слой отделки никакого влияния на общую утепленности стены не окажет, и в расчет его не принимают.

— При использовании технологии «мокрого фасада», то есть с нанесением армированного штукатурного слоя и, затем, внешней декоративной штукатурки, можно отделку принять в общий расчет, так как ее термическое сопротивление прибавится к общему показателю стены.

Какие данные нужны для расчета толщины утеплителя?

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.

Название материала Теплопроводность, Вт/м*К
Бетон 1,51
Кирпич силикатный 0,7
Пенобетон 0,29
Дерево 0,18
ДСП 0,15
Минеральная вата 0,07-0,048
Экструдированный пенополистирол 0,036
Пенополиуретан 0,041-0,02
Пенополистирол 0,05-0,038
Пеностекло 0,11

Теплосопротивление материала является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Чем утеплить газобетон, минватой или пенопластом

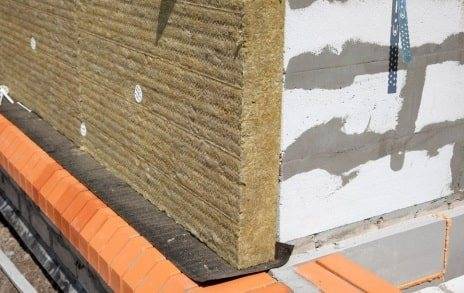

Минеральная (каменная) вата и пенопласт являются основными утеплителями для газобетонных домов. Намного реже применяют газобетон низкой плотности (D200) и напыляемый пенополиуретан.

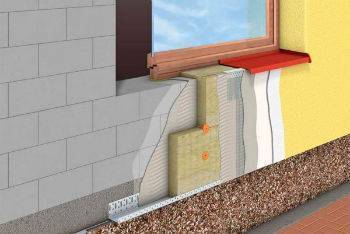

Утепление нужно проводить только снаружи здания, чтобы точка росы была ближе к внешнему слою стены.

Точка росы – место в стене с нулевой температурой. В этой зоне образуется зона повышенной конденсации (влаги), стена в этом месте постоянно замерзает и оттаивает.

Если сравнивать пенопласт и минвату, то вата является более дорогим и правильным решением для газобетонных стен, всё дело в паропроницаемости. Вата обладает отличной паропроницаемостью, что обеспечивает выведение влаги из стены наружу дома. Таким образом, внутри помещения будет более сухо и комфортно. Толщину утепления минватой можно сделать любую, но экономически целесообразней – от 100 мм.

Пенопласт плохо пропускает пар, удерживая его в стене и создавая повышенную влажность в доме. Более того, утеплять газобетонные стены нужно пенопластом толщиной от 100 мм, чтобы гарантировано сместить точку росы из стены в утеплитель. Иначе, на границе между пенопластом и стеной, влага будет постоянно замерзать и оттаивать, уменьшая срок службы стены.

В общем, рекомендуем использовать минвату или пенопласт толщиной от 100 мм, но предпочтение лучше отдать именно минвате.

Расчет толщины утеплителя для стен

Покажем порядок расчетов на гипотетическом примере. Итак, предположим мы строим дом из пенобетона. Снаружи стена будет штукатуриться, внутри также будет нанесена гипсовая штукатурка. Дом строится в Твери.

Исходные данные, которые мы имеем:

  • Пенобетон (толщина – 0,4м, теплопроводность – 0,55 Вт/м*С.
  • Песчано-цементная штукатурка (толщина 4см, теплопроводность — 1,1 Вт/м*С).
  • Гипсовая штукатурка (толщина – 2см, теплопроводность 0,31 Вт/м*С).
  • Утеплитель пенополистирол (теплопроводность – 0,028 Вт/м*С).

Требуется рассчитать толщину пенополистирола.

Для начала определим Т – минимальный порог сопротивления пеплоотдаче. Из таблицы мы видим, что в Твери он равен 3,31 Вт/м*С.

Теперь высчитаем, каким суммарным сопротивлением обладают все материалы, помимо утеплителя Т1. Чтобы узнать значение сопротивления по каждому материалу, нужно его толщину разделить на значение теплопроводности.

Таким образом получаем:

Т1= 0,4/0,55 + 0,04/1,1 + 0,02/0,31 = 0,73 + 0,04 + 0,06 = 0,83

Чтобы понять, какая толщина утеплителя для стен будет оптимальной, высчитаем разницу между Т и Т1:

3,31 – 0,83 = 2,48.

Мы получили ту недостающую стенам величину сопротивления теплоотдаче, которой должен соответствовать утеплительный слой.

Теперь, наконец, можно высчитать, какой толщины утеплитель нам потребуется.

Для этого полученное значение нужно умножить на показатель теплопроводности утеплительного материала:

2,48 * 0,028 = 0,07м.

Таким образом, минимальная толщина пенополистирола данном случае равна 7см. Расчет по данному алгоритму является наиболее точным.

Чем утеплить газобетон, минватой или пенопластом

Минеральная (каменная) вата и пенопласт являются основными утеплителями для газобетонных домов. Намного реже применяют газобетон низкой плотности (D200) и напыляемый пенополиуретан.

Утепление нужно проводить только снаружи здания, чтобы точка росы была ближе к внешнему слою стены.

Точка росы – место в стене с нулевой температурой. В этой зоне образуется зона повышенной конденсации (влаги), стена в этом месте постоянно замерзает и оттаивает.

Если сравнивать пенопласт и минвату, то вата является более дорогим и правильным решением для газобетонных стен, всё дело в паропроницаемости. Вата обладает отличной паропроницаемостью, что обеспечивает выведение влаги из стены наружу дома. Таким образом, внутри помещения будет более сухо и комфортно. Толщину утепления минватой можно сделать любую, но экономически целесообразней – от 100 мм.

Пенопласт плохо пропускает пар, удерживая его в стене и создавая повышенную влажность в доме. Более того, утеплять газобетонные стены нужно пенопластом толщиной от 100 мм, чтобы гарантировано сместить точку росы из стены в утеплитель. Иначе, на границе между пенопластом и стеной, влага будет постоянно замерзать и оттаивать, уменьшая срок службы стены.

Основные элементы плиточного монолитного фундамента

Рассмотрим основные элементы монолитного фундамента сделанного в форме плиты для дома:

  • подушка, расчет которой будет происходить исходя из таких факторов как пучинистость почвы (глубина промерзания, наличие подземных вод, тип почвы);
  • основание, куда будет входить расчет расстояния между арматурными сетками, так как по технологии их должно быть две, и общая его толщина.

Исходя из этого, важно понимать, что перед началом возведения такой конструкции, необходимо запастись некоторыми справочниками, и информацией о климатических условиях зоны, где будет происходить строительство дома

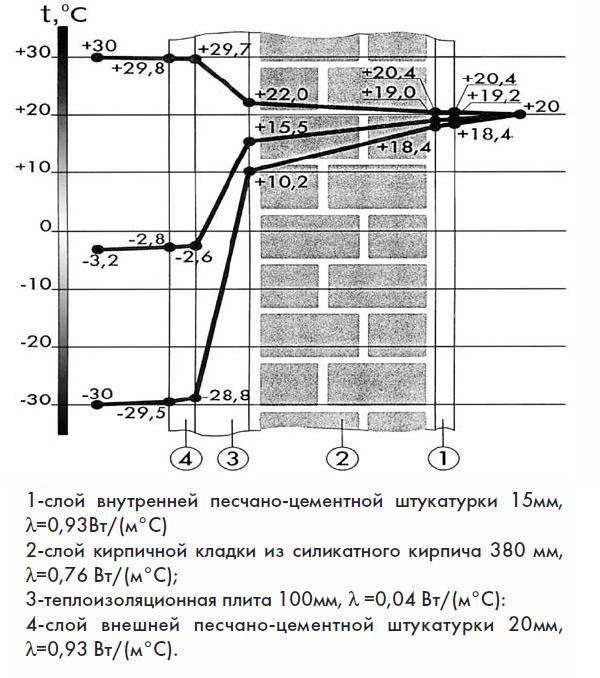

Расчет многослойной конструкции

При расчете многослойной конструкции суммируйте показатели теплосопротивляемости всех материалов

Если стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Зачем полученные числа суммировать.

В этом случае стоит работать по формуле:

Rобщ= R1+ R2+…+ Rn+ Ra, где:

R1-Rn- термическое сопротивление слоев разных материалов;

Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда предусмотрена при постройке стен. Подробнее о расчетах смотрите в этом видео:

https://youtube.com/watch?v=0bwsJcTqaXQ

Выбор материала

Кратко рассмотрим наиболее популярные теплоизолирующие материалы. Выбор оптимального материала позволит облегчить дом, снизить затраты на строительство.

Минеральная вата

Листы из минеральной ваты являются самым старым и проверенным материалом для утепления стен жилого дома. Однако при укладке строители могут столкнуться с рядом проблем, которые позже повлияют на общее состояние дома.

Минеральная вата обеспечивает неплохую теплозащиту, однако в течение времени ее свойства могут заметно ухудшиться. Дело в том, что через 3-6 лет использования вата «падает» – из-за влаги, перепада температур и других факторов плотность ваты в определенных местах стены может упасть, а значит, повысится теплоотдача. При укладке листов минваты стоит знать, что своевременный ремонт дома — замена дефектных или испорченных листов — необходима.

Базальтовый наполнитель

Материал с лучшими параметрами, однако большей ценой. Проблемы этого материала заключаются только в укладке и нарезке материала перед установкой в монтажный каркас. Строительная бригада может потребовать закупки монтажной пены или другого вида наполнителя для заделки щелей. Также базальтовый наполнитель, как и минвата, требует специальной защиты дыхательных путей и кожи.

Пенопласт

Материал с плохими показателями термозащиты. Дешевый пенопласт хорошо подходит для финишной отделки внешней стены дома, однако в качестве полноценной панели для каркасного дома подходит плохо. Исключение — дома, которые строятся в теплых широтах, где зимы не слишком холодные. К положительным качествам пенопласта можно отнести дешевизну, простоту монтажа и укладки, наличие пенопласта большой плотности, который неплохо подойдет в качестве наполнителя тонких стен каркасных домов.

Что нужно учитывать, рассчитывая толщину утеплителя

Если вы беретесь за проектирование сами, как следует изучите специальную литературу и санитарные нормы и правила, регулирующие эти вопросы. Сведем воедино все те факторы, которые нужно учитывать, осуществляя выбор толщины пеноплекса для утепления дома. Все они важны.

  • Необходимое значение теплосопротивления здания и его конструктивных элементов свое для каждого региона. Узнать его можно из СНиП 23-02-2003 «Тепловая защита зданий»
  • Сначала нужно вычислить теплосопротивление уже имеющихся конструкций, без этого невозможно рассчитать толщину утепления пеноплексом.
  • Толщина плит теплоизолятора пеноплекс может варьироваться в пределах 1 см – выбирайте ближайшее меньшее значение, а необходимое теплосопротивление добирайте за счет внутреннего утепления и отделки.
  • Перебор толщины теплоизолятора так же опасен, как и недобор. А вот считать, что во всем виновато производство пеноплекса в нск не стоит, поскольку там используются исключительно новейшие технологии. Другое дело, что дополнительно утеплить строение можно практически всегда, а вот снять монтированный по всем правилам пеноплекс может оказаться невыполнимой задачей.

Расчет общего количества утеплителя

Для правильного подсчета необходимого утеплителя необходимо точно знать параметры стен в доме. Для примера возьмем проект небольшого дачного дома в 40м2 с отделкой минеральной ватой в 10см:

  • Рстен = 5х2+8х2;
  • Рстен = 26м;
  • Толщина стен = 10 см (утеплитель)= 2 слоя (по 5 см каждый);
  • Высота стен = 2 м.

Подставляем переменные в уравнение:

Необх. кол-во ваты = 26м х 2м х 2слоя = 52 м2 утеплителя х 2 = 104 м2 утеплителя.

Зная параметры одного листа минеральной ваты, можно просчитать количество в листах.

  1. Например, лист ваты 50х500х1000 мм (0,5м2).
  2. Необходимое количество листов = 104 м2/ 0,5м2 = 208 листов.

Отсюда можно узнать цену и определить общую стоимость утеплителя для дома.

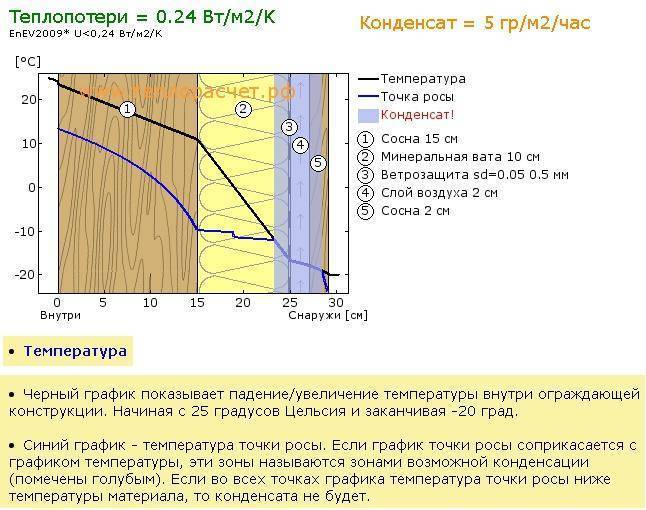

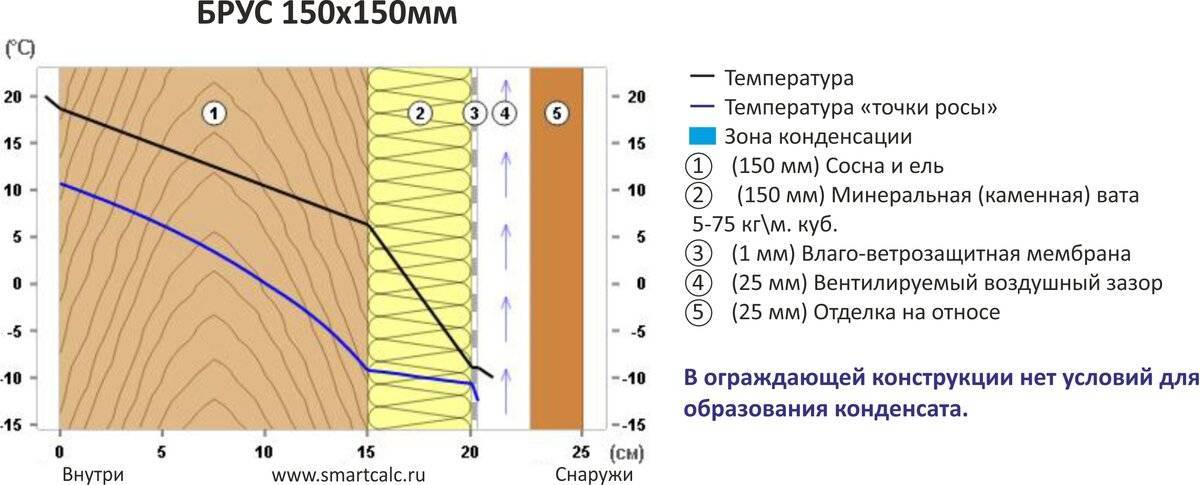

Варианты расположения проблемных зон

Точка росы имеет свойство смещаться, однако чаще всего выделяют три зоны ее расположения:

  • Ближе к наружной поверхности стены. Такой вариант имеет место, если стена не утеплена. Появление проблемной зоны возможно также при наружном утеплении недостаточной толщины.
  • Ближе к внутренней поверхности стены. При отсутствии утепления конденсат в этом месте легко образуется в период похолодания. Внутреннее утепление смещает участок конденсатообразования в область между поверхностью стены и утеплителем. При наружном утеплении это явление встречается редко, если все расчеты были выполнены правильно.
  • В толще утеплителя. Для наружной теплоизоляции это оптимальный вариант. При внутреннем утеплении велик риск появления со стороны комнаты плесени и, как следствие, нарушения микроклимата.

Обратите внимание! На образование конденсата в стене влияет не только температурно-влажностный режим со стороны улицы и помещения. Определяющими факторами являются также толщина конструкции, коэффициент теплопроводности применяемых материалов

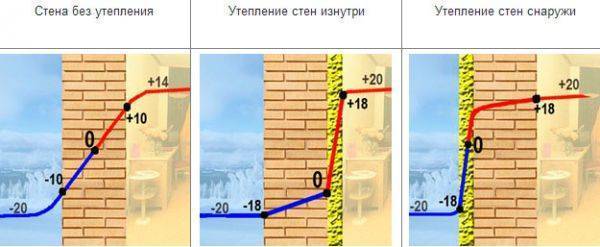

Утепление стен снаружи и внутри – что лучше?

Есть несколько вариантов утепления стен частного дома:

Если смотреть с практической стороны, то внешнее утепление стен гораздо удобнее и эффективнее. К тому же появляется возможность дополнительно отделать фасад дома необычным материалом, вроде мозаики или декоративной штукатурки.

За счет пеноплекса стены дома дополнительно выравниваются, экономя отделочный материал. Единственным препятствием для внешнего утепления стен, может стать запрет на фасадный ремонт в многоквартирных домах.

Сравнение способов утепления

Но не стоит отчаиваться, ведь всегда есть возможность утеплить стены изнутри. Внутренняя отделка стен пеноплексом может производиться в любой сезон.

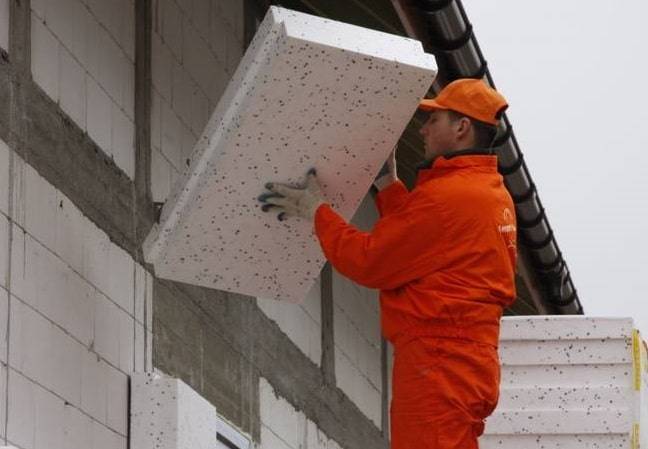

При использовании пеноплекса упрощаются монтажные работы и их можно провести самостоятельно. Какой бы способ отделки вы не выбрали, необходимо провести очистительные работы стен, где будут располагаться листы пеносплекса. Затем поверхность обрабатывается специальными средствами от влажности и антигрибковыми растворами.

Ремонтируются образовавшиеся в стенах сколы, трещины и другие повреждения. Пеноплекс устанавливается только на хорошо просохнувшую поверхность при помощи специального клеевого состава, а после дополнительно прикрепляются к стене дюбелями-грибками.

Листы необходимо крепить с небольшим смещением, а промежутки между ними заделываются монтажной пеной или строительным скотчем. После установки пеноплекса можно приступать к оформительным работам над фасадом.

Определение толщины стены и утеплителя

Профессиональные строители определяют параметр толщины стенового ограждения на основании данных о климатической зоне, максимальной температуре в холодное время года и в зависимости от назначения сооружения.

Не вдаваясь в сложные расчеты, для большинства случаев оптимальная толщина утеплителя стандартного каркасного дома составляет 150 мм – это удовлетворяет климатическим условиям средней полосы в условиях России. При более суровой зиме потребуется побеспокоиться об увеличении слоя, этого можно достичь за счет создания дополнительного каркаса и укладки теплоизоляции.

Таким образом, суммарная толщина стены каркасного строения доводится до 200-250 мм. Кроме этого, допускается наружное оформление с помощью пластикового сайдинга, вагонки из разных пород дерева, рваного или искусственного камня, декоративного кирпича и тому подобных материалов.

На что еще потребуется обратить внимание: выбор оптимальной, не тонкой и не слишком толстой, ОСБ панели

2 Процедура расчета

Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.

Теплосопротивление на утепление стен минеральными плитами считают по формуле:

R=p/k, где

  • R – непосредственно теплосопротивление;
  • P – толщина слоя;
  • k – коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.

2.1 Расчет утеплителя

Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.

Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.

Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.

Важность дополнительного слоя термозащиты

При возведении каркаса из дерева стоит знать о высокой теплопроводности этого материала. Доска, которая является основой конструкции, быстро отдает внутреннее тепло, потому внутренний слой термоизоляции может плохо выполнять свои функции. Мостики теплоотдачи должны быть закрыты хотя бы с одной стороны. Для этого часто на внешние стены здания клеют пенопласт высокой плотности, толщиной до 5 см. Этот материал не позволит дереву быстро отдавать внутреннее тепло, сохранит дом от перепадов температур и влаги.

Пенопласт может быть установлен под ровным слоем внешней вагонки из пластика или дерева. Внешняя отделка станет эффективной системой ветрозащиты и при этом позволит материалам стены «дышать». Эффективное проветривание предотвратит конструкцию от образования плесени и очагов гниения.

Дополнительный слой утеплителя рассчитать просто — необходимо определить площадь стен:

Sстен = Pстен * Vстен.

Параметр Sстен можно указывать в бланке заказа пенопласта на складе.

Прикидочный теплотехнический расчет

Для точного и правильного выполнения задачи требуются познания в теплотехнике и данные по предполагаемым материалам, а также по характеристикам существующей или возводимой конструкции. Стандартные формулы и ход расчета представлены в тематической статье по наружному утеплению дома. Там же дана информация по наиболее часто используемым термоизоляционным материалам.

Неспециалисту лучше опираться при расчете утеплителя для стен на существующие данные «с запасом», чтобы вероятная ошибка в расчетах не привела к недостаточной теплоизоляции. Обязательным является расчет требуемой сопротивляемости теплопотерям и реальной сопротивляемости возведенной (проектируемой) конструкции. Для примера, предложенного в статье – возведенный в Брянске дом из кирпича с толщиной стены 0,38 м (с учетом штукатурки) – допустимыми материалами могут быть:

Название материала Плотность, кг/м.куб. Теплопроводность, Вт/м*К Необходимая толщина, см
Минеральная вата 200 0,070 16,2
100 0,056 12,9
Пенополистирол 150 0,050 11,6
100 0,041 9,5
40 0,038 8,9
Экструдированный пенополистирол 45 0,036 8,3
Базальтовая вата 135 0,042 9,7

Эти данные учитываются в расчете количества утеплителя и стоимости, причем полученные значения округляются до принятых у данных материалов: для базальтовой ваты, экструдированного и обычного полистирола плотностью (40…100) достаточно плит 10 см, для более плотного пенополистирола и минеральной ваты – не менее 15 см, самая плотная минвата выпускается толщиной 20 см.

Из чего состоят стены в каркасном доме

Перед тем, как перейти непосредственно к обсуждению утеплителя и необходимой для обеспечения теплозащиты толщины, следует разобраться, из чего состоит стена в строении каркасной конструкции. Фактически, это многослойная панель, образованная:

  • Несущим каркасом;
  • Утеплителем (плитным или рулонным);
  • Отделочными слоями (внутренними и наружными);
  • Гидроизоляцией.

Каждая из перечисленных составляющих очень важна, просто так от них отказываться нельзя. Возможно только заменить один из материалов на другой, со схожими характеристиками, из тех, которые порекомендуют проектанты и строители, полагаясь на свой опыт и знания.

Каркас и выбор образующих его несущих элементов непосредственно связан с утеплителем: плиты будут монтироваться в окна, образованные стойками, поэтому толщина бруса должна быть как минимум на уровне с толщиной пакета. Такое решение оправдано многолетней практикой, позволяет создавать многослойные конструкции с высокой энергоэффективностью, от стен каркасных домов до сэндвич панелей из металлических листов.

Второй важный параметр, который необходимо учесть при проектировании дома, определяя, какова необходимая толщина базальтового утеплителя каркасного дома – шаг стоек. Его обычно привязывают к ширине ОСБ плиты обшивки или гипсокартонного листа, а также ширине плитного утеплителя. Ориентировочно шаг принимается равным 600 мм, чтобы не пришлось подрезать готовые утеплительные пакеты и обеспечить их плотную стыковку с деревянными брусьями, ликвидировав зазоры и щели. При использовании плитного вспененного полистирола (пенопласта) расстояние между опорами придется подгонять под его размеры. Но такой материал, при всех его преимуществах (дешевизне, низкой теплопроводности), чрезвычайно горюч.

Часто в качестве внутренней и наружной обшивки применяют ОСБ плиты – специально обработанный древесностружечный материал с хорошей влагостойкостью и плотностью. В этом случае между утеплителем и обшивкой необходимо проложить слой пароизоляции, которая будет препятствовать образованию конденсата и разрушению конструкций стены. Фасады домов, в зависимости от предпочтений владельцев и их вкусов, покрывают вагонкой (пластиковой или деревянной), камнем, искусственной плиткой – выбрать есть из чего.

Оцените статью
