Обустройство водопровода на даче из скважины: схемы, нюансы, обзор необходимого оборудования

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь». В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.

 1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

«Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. «Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

• простота изготовления (при условии, что на участке нет выхода скальных пород);
• возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
• невысокая цена насосов.

Недостатки:

• небольшой срок службы;
• низкая производительность;
• неудовлетворительное качество воды в регионах с плохой экологией.

Виды насосов

Если подземные воды залегают глубже восьми метров, лучше приобрести более производительные насосы погружного типа, предназначенные для забора воды из колодцев или скважин.

Использование насосных систем

Для комфортного водоснабжения дачного дома и садового участка используются насосные станции. Данное оборудование кроме насоса включает в себя накопительную емкость и систему автоматического включения при пользовании водой. Водоналивной бак наполняется на необходимый уровень, при расходе воды на бытовые нужды, автоматика включает насос и восполняет запасы воды в емкости. Стоимость насосных станций начинается от 5 тысяч рублей.

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

• поверхностные;
• погружные.

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.

Самовсасывающий насос с выносным эжекторомИсточник bestprice.gr

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

Схема водоснабжения с «повышающей» насосной станцией после накопительного бакаИсточник mainavi.ru

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).

Погружной насос для колодцаИсточник vse-o-kanalizacii.ru

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Основные виды летних водопроводов

Раньше все инженерные системы на даче преимущественно выполнялись из металлических труб. Такие системы являлись довольно дорогостоящими и в то же время достаточно быстро могли прийти в негодность из-за быстрого образования ржавчины и коррозии на открытом воздухе.

Современные материалы позволяют создавать загородную канализацию гораздо проще, быстрее и значительно дешевле.

Главной особенностью летнего водопровода перед обычным является то, что трубы закапываются неглубоко либо не закапываются вовсе. Такая система канализации не предусматривает защиты от зимнего замерзания. Само слово «летний» как раз подразумевает, что используется эта система только в летнее время.

Обычно при создании сезонного водоснабжения используют два варианта. Рассмотрим их подробнее.

Открытый водопровод

Является самым простым способом организации полива садового участка. Трубы при прокладке водоснабжения укладываются поверх земли.

Такая схема монтажа требует минимум затрат и усилий, но при этом имеет ряд недостатков:

• Трубы могут мешать владельцу участка свободно перемещаться по своей даче;
• В отсутствие хозяев, трубы могут быть срезаны и украдены;
• На зиму такой водосток нужно разбирать, просушивать и убирать в укромное место. Иначе оставшаяся вода при замерзании может повредить канализацию.

Скрытый вариант

Более постоянное устройство канализации. Трубы прокладываются в неглубоких траншеях, и лишь в некоторых местах выводятся на поверхность точки подачи воды.

Скрытый вариант исключает минусы открытого типа:

• Не создает препятствий для передвижения на участке;
• Не нуждается в ежегодном демонтаже и последующем монтаже;
• Подобные системы реже подвергаются кражам, так как создают дополнительные препятствия злоумышленникам при попытке воровства.

Единственное на что нужно обратить внимание при укладке подобного водопровода – это укладка труб под уклоном, чтобы перед наступлением холодов без труда можно было слить воду во избежание ее замерзания и порчи труб

Укладка трубопровода

Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.

Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.

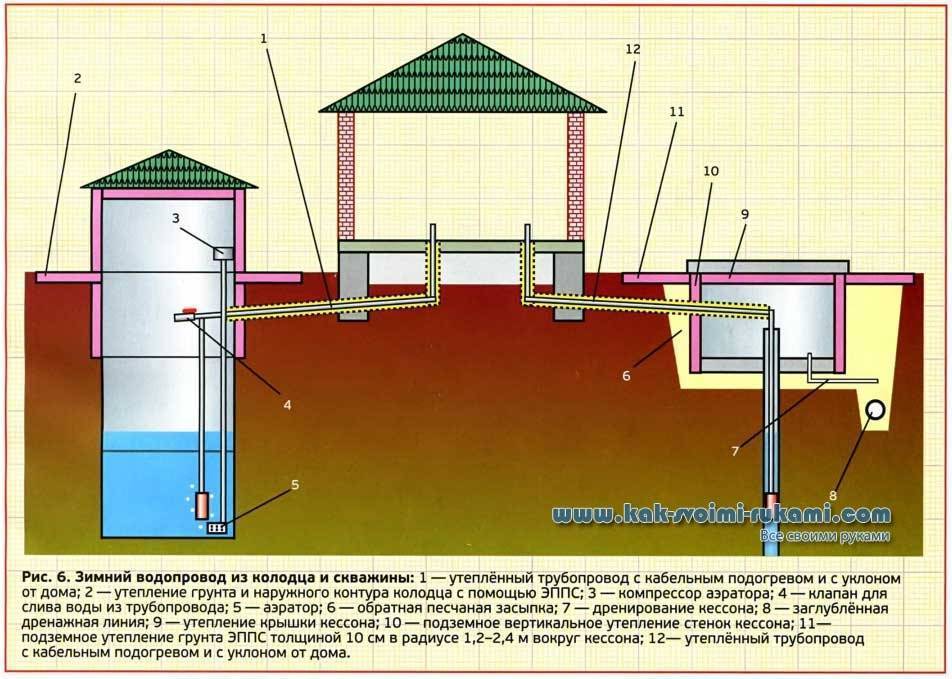

Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.

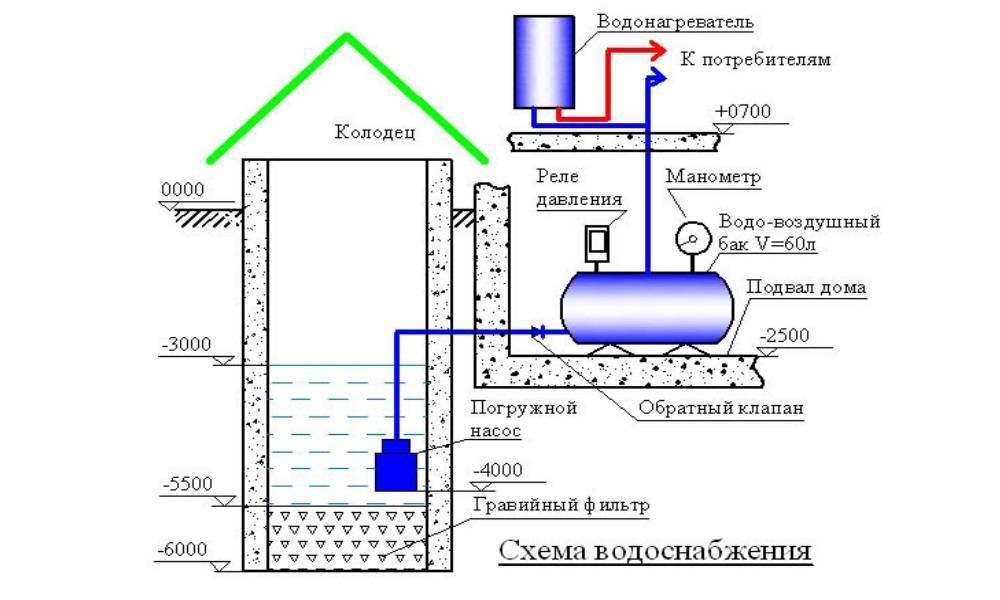

Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.

Подключение внутри дома

Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.

Выбор оптимальной схемы

Для того чтобы определиться с наиболее подходящей схемой, нужно учесть ряд важных обстоятельств, среди которых:

• периодичность использования дачной бани;
• количественно выраженная потребность в литрах;
• финансовые возможности дачника;
• стремление хозяина проложить водопровод один раз и на 10-15 лет забыть о ежегодной сборке/разборке;
• протяженность и конфигурация наружной линии.

Обязательно нужно учесть, желает ли хозяин заняться прокладкой летнего водопровода своими руками или решил предпочесть услуги бригады строителей. Рассмотреть все частные случаи мы, безусловно, не сможем, но общие постулаты в выборе схемы зададим.

Существуют два варианта прокладки дачного водопровода, не подлежащего зимней эксплуатации, это:

• Временный. Проложенный по поверхности, установленный на невысокие стойки или слегка присыпанный землей трубопровод. Сооружают систему из гибких шлангов с защелками или из ПВХ труб с фитингами, угловыми муфтами, кранами. Плюсы в простоте сборки, доступной неопытному мастеру. Привлекает скорость сооружения и относительная дешевизна. Минусы в возможности случайно повредить, в доступности для хищений и неудобстве мешающих передвижению по участку элементов.
• Стационарный. Проложенный в мелкой траншее, заглубленной на 0,3 — 0,8 м от поверхности, водопровод. Для сооружения его обычно покупают трубы ПН, которые состыковывают сваркой, или трубы ПНД с удобными соединительными и угловыми фитингами. Плюсы в надежности, комфорте на участке, защищенности от нежелательных посягательств. Да и возиться с ежегодной сборкой не нужно. Минус в затратах, как финансовых, так и трудовых.

К числу преимуществ обоих способов относят малую толику земляных работ по сравнению с сооружением зимнего водоснабжения.

Не нужно усердствовать с заглублением линии даже стационарного летнего трубопровода. Ему не страшен мороз, если система законсервирована. Глубину закладки его определяют критерии использования земельного надела:

• 0,3 — 0,4 м  вполне достаточно для расположения водоносной линии под газоном или вдоль дачной дорожки;
• 0,7 — 0,8 м нужно, если магистраль пройдет под грядками, чтобы не повредить трубы лопатой.

При неглубокой закладке можно применить народную хитрость и закрыть трубопровод сверху согнутым «домиком» листовым железом, разрезанной вдоль старой трубой большого диаметра и т.д. Защищенный летний трубопровод не станет «диктовать условия» при переносе клумб и грядок.

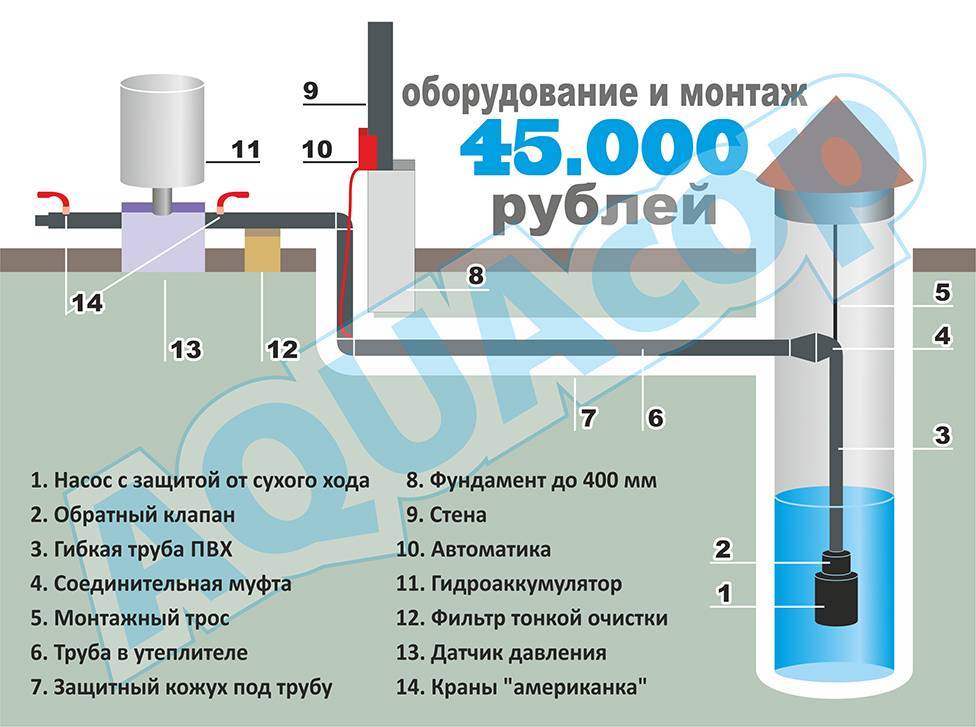

Схема обвязки скважины на воду: подключение трубопровода

Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.

Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.

Последовательность проведения трубопровода:

1. Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
2. Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
3. Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
4. После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.

Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.

Дачный водопровод

Дано:

• По участку или по его границе проходит летний водопровод;
• Вода для полива подается по нему два-три раза в неделю;
• Нам необходимо обеспечить непрерывную и круглосуточную подачу воды в дачный дом.

Врезка в дачный водопровод

Узнать больше о том, как выполнить монтаж водоснабжения на даче, вам позволит видео в этой статье.

https://youtube.com/watch?v=IKGyWZ2Q0f4

Схема с самотечным водопроводом

Очевидное решение проблемы — накопительная емкость. Если установить  ее под потолком жилого этажа или на чердаке, то вода будет поступать к точкам водоразбора самотеком.

Плюс: полная энергонезависимость такой схемы водоснабжения.

Минусы:

Напор, ограниченный высотой бака над точкой водоразбора;

• Необходимость утепления чердака или сброса бака в холодное время года;
• Большая нагрузка на перекрытие при значительном объеме емкости. Если вам необходим запас воды в 3-4 кубометра, ставить бак соответствующего размера на деревянное перекрытие — очень сомнительная идея.

Объем бака и его масса с водой ограничены прочностью деревянного перекрытия

Реализация:

• Ввод водоснабжения от дачного водопровода заводится в накопительную емкость максимально близко к ее крышке и комплектуется заливным поплавковым клапаном (таким же, какие ставятся в бачки унитазов);
• Водопровод врезается в дно бака или в боковую стенку максимально близко к дну. Врезку стоит укомплектовать краном или вентилем: тогда для ремонта смесителя в доме не придется сбрасывать всю воду из емкости;
• При подаче воды в дачный водопровод бак набирается, после чего ввод перекрывается поплавковым клапаном. В водопровод вода поступает самотеком при открытии любого крана.

Емкость на чердаке и самотечный водопровод

Схема с емкостью и насосной станцией

Такая организация водоснабжения загородного дома позволяет создать практически любой запас  воды.

У схемы есть два отличия от предыдущей:

1. Накопительный бак устанавливается на улице, в подполе или подвале дома. Установка на грунт позволяет владельцу не думать о прочности перекрытий;
2. Для подачи воды в водопровод к емкости подключается насосная станция — поверхностный насос с гидроаккумулятором и датчиком давления. При падении давления в гидроаккумуляторе насос включается и доводит его до верхнего заданного пользователем значения.

Насосная станция подает воду из установленной в подвале накопительной емкости

Как рассчитать объем бака для водоснабжения? Инструкция довольно очевидна: он равен произведению суточного расхода на максимальный промежуток между включениями дачного водопровода.

Структура расходов воды на хознужды

Какие емкости использовать в качестве накопительных?

Пластиковые баки для питьевой или хозяйственной воды. При установке на улице лучше предпочесть синий или черный бак: непрозрачные стенки исключат цветение воды под действием солнечного света.

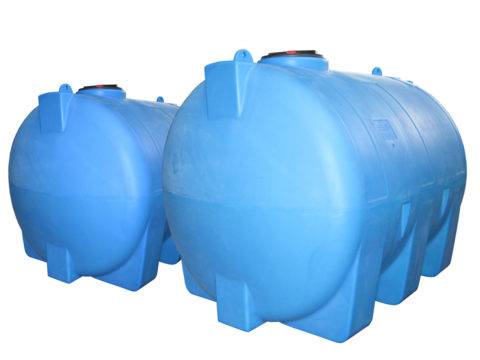

Горизонтальные емкости для питьевой воды

Как подключить водопровод к баку?

Нижняя врезка уже, как правило, сделана производителем — над дном бака всегда устанавливается латунный патрубок под сливной кран. Отверстие под заливной клапан высверливается любым сверлом и расширяется до нужного размера острым ножом. Затем в него вкручивается латунная врезка с гайкой и резиновыми прокладками.

Латунная врезка для подключения пластикового бака к водопроводу

Какой тип труб выбрать для водоснабжения на даче?

Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.

ПНД

Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.

С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:

1. Надёжность.

2. Длительный срок службы.

3. Быстрая установка.

Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.

Преимущества ПНД

— длительный срок службы — до 40 лет;

— коррозионная стойкость;

— отсутствие накипи на внутренних стенах, даже при  длительном использовании;

— низкая теплопроводность и отсутствие эффекта конденсации;

— в шесть раз легче, чем металлическая труб;

— Легкая установка с использованием сварных технологий.

По надежности и долговечности он не уступает своим полипропиленовым аналогам.

Недостатки трубы:

— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)

— чувствительность к ультрафиолетовому свету.

— низкая механическая прочность по сравнению с металлом или бетоном

Трубы ПВХ

Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.

Трубы из ПВХ имеют низкую цену.

Эти свойства несколько уступают свойствам полиэтилена низкого давления:

— Диапазон температур от -15 °C до +45 °C.

— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.

— Средняя чувствительность к УФ-излучению.

Другие преимущества пластиковых труб полностью присущи ПВХ:

— Легко устанавливается, сгибается.

— Гладкость внутренней поверхности.

— Устойчива к окислению (не ржавеет) и химической среде.

Недостатки дачного водопровода из ПВХ заключаются в следующем:

— Верхний предел температуры +45 °C, временно возможно до +65 °C.

— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.

— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.

Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.

Полипропилен

Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).

Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).

Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

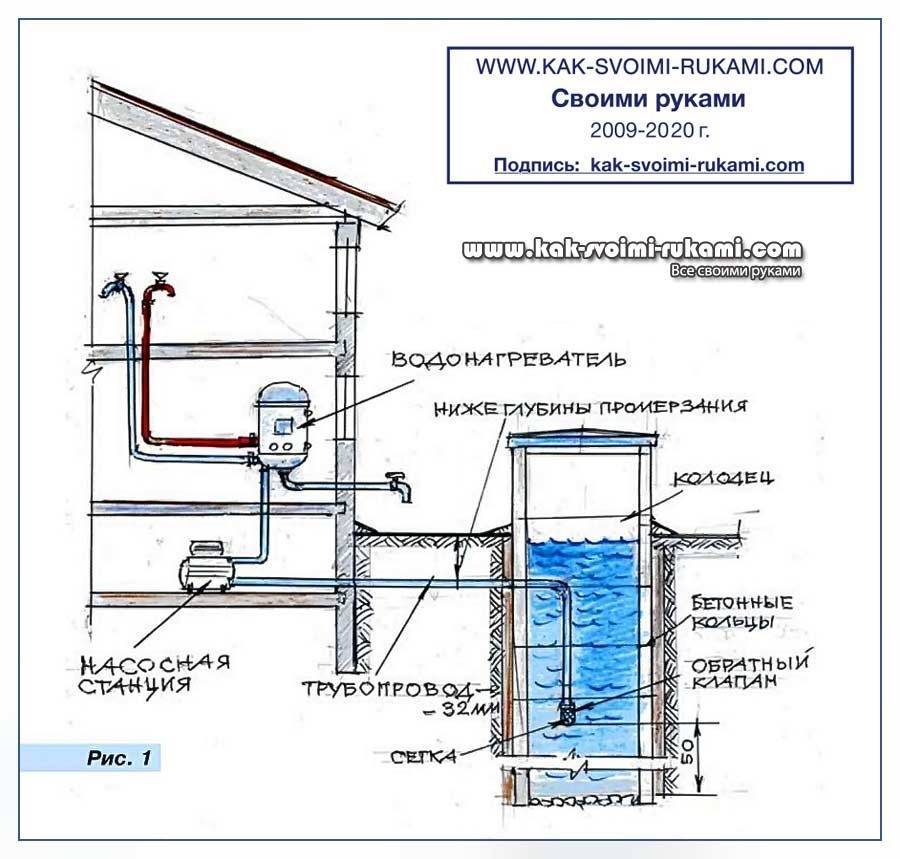

Обеспечение горячего водоснабжения

При необходимости обеспечения горячего водоснабжения можете доукомплектовать свою водопроводную систему нагревателем воды. Существуют накопительные и проточные разновидности такого оборудования. На дачах удобнее всего использовать накопительные баки.

Установка водонагревателя выполняется по стандартной для такого оборудования схеме.

Теперь вы знаете, в каком порядке выполняется монтаж водопроводной системы и что нужно учесть для успешного проведения всех сопутствующих мероприятий. Сделайте все в соответствии с положениями приведенного руководства, и ваш водопровод будет исправно служить долгие годы.

Обвязка скважины своими руками по шагам

Под этим термином понимают установку и подключение оборудования, которое приводит систему водоснабжения в действие. Работы выполняются после того, как завершается бурение и обустройство. Обвязка скважины предполагает монтаж кессона, скважинного или колодезного насоса, гидроаккумулятора и прочих узлов, отвечающих за стабильную подачу воды от источника к точкам потребления.

Установка кессона на верхнюю часть обсадной трубы

Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.

Такая схема обвязки скважины может быть реализована следующим образом:

1. Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
2. Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
3. Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.

Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.

Подберите насосную и фильтровальную системы

Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:

1. Производительность насосной станции не может быть большей, чем дебит скважины.
2. Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.

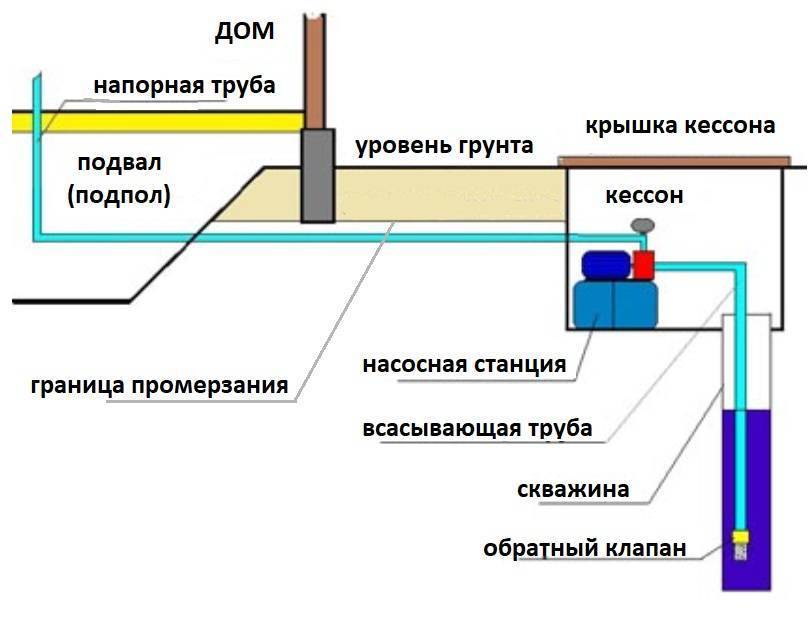

В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.

В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.

Гидроаккумулятор

В качестве оснащения, обеспечивающего автономность работы системы водоподачи, используется манометр, гидроаккумулятор и реле, которое будет включать и отключать насос, когда это необходимо.

Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.

Полный печень решаемых задач выглядит так:

• предотвращение гидроударов, способных вывести из строя элементы и узлы;
• экономия моторесурса насоса методом периодических отключений когда это возможно;
• накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
• поддержание давления в трубопроводе постоянным в допустимых пределах.

При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.

Подвод трубопровода и монтаж дополнительного оборудования

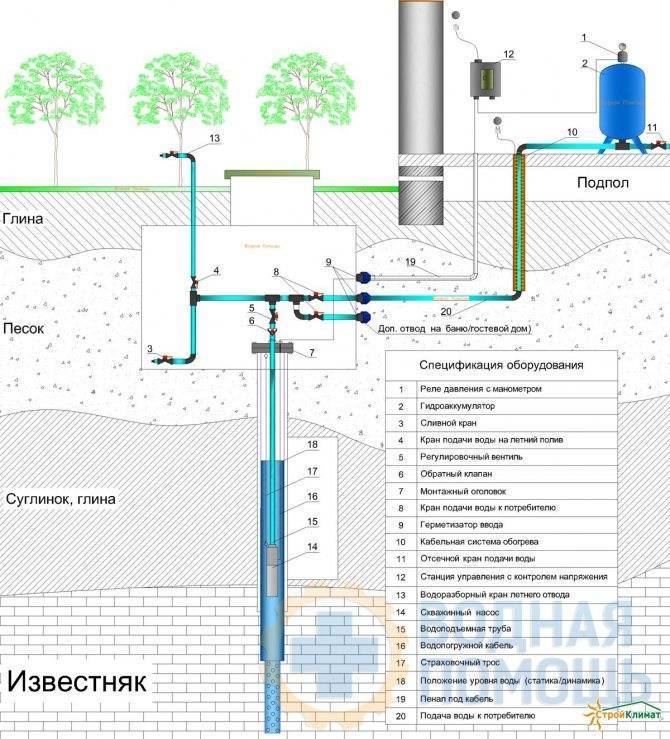

Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.

Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.

Размещение и подключение водопроводного оборудования в доме

Чтобы запустить систему потребуется:

• погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
• блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
• гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
• кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
• от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.

Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием

Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.

Для обеспечения стабильного функционирования водопровода в доме потребуются:

• реле — запускает и останавливает систему. Регулирует давление;
• манометр — обеспечивает нормальный порог давления в водопроводе;
• фильтр — задерживает крупные фрагменты.

Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов

Трубопровод в дом

Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.

Устройство трубопровода

Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Правила прокладки труб

Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.

Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.
