Как сделать вентилятор своими руками: лучшие варианты самоделок

Какие нагревательные элементы, можно использовать

В зависимости от конфигурации и габаритов теплового устройства, идёт подбор обогревательного элемента. Для самодельных аппаратов подходит:

  • Стальная хромовая спираль.
  • Разного вида тены.
  • Нагревательное устройство, изготовленное из керамики.

Спиральная система, даёт не очень положительный эффект. При нагревании она даёт хорошее тепло, но снижает влажность воздуха, соответственно плохо действует на здоровье человека. Длительное использование нежелательное или необходимо часто проветривать помещение.

Как сделать вентилятор своими руками: лучшие варианты самоделокПо поводу тена, этого не скажешь. Ведь в металлической трубе, находиться песок, а его нагревание отлично сохраняет тепло. Вариант с теном, это хорошее решение. Устройство не требует кислорода и более безопасен в использовании.

Керамическое нагревательное средство, дороже и более сложные, но предельно безопасное. Нагревание керамики, намного ниже, а эффективность достигается благодаря большому пространству соединения воздуха и нагревателя. Керамический нагреватель, совершенно безопасный, даже обжечься практически невозможно.

Водяной тепловентилятор своими руками

Он схож с обычной батареей, по которой проходит центральное отопление, только в этом случае она помещается в определенный короб и снабжается мощным вентилятором. Его просто без специальных знаний можно выполнить самостоятельно. Для изготовления такого прибора потребуются следующие составляющие элементы и инструменты:

  • Полудюймовая медная трубка. Она необходима для теплообменника;
  • Лист металла толщиной 1 мм, лучше его выбирать из нержавейки или оцинковки. Из него будет выполняться корпус прибора;
  • Два концевых крана. Они необходимы для соединения теплообменника и отопительной системы. Для этого можно использовать муфты или применять фланцевые соединения, которые надежнее;
  • Вентилятор, подходящий по размеру;
  • Промытый и просеянный песок;
  • Четыре пружины для крепления кулера, они обеспечат бесшумность работы прибора;
  • Болгарка;
  • Электролобзик, к нему нужно подобрать пилку по металлу;
  • Дрель и набор сверл к ней;
  • Кран Маевского;
  • Крестовидная отвертка;
  • Ножницы для нарезания металла;
  • Пассатижи и набор крепежных элементов (шайбы, болты, гайки и другие);
  • Фланцы для выполнения соединений;
  • Плашка для нарезания резьбы;
  • Линейка и маркер.

Как сделать вентилятор своими руками: лучшие варианты самоделок

Пошаговое руководство:

  • Выполнение разметки корпуса. Обозначить на подготовленном листе металла будущие параметры корпуса. Ширина размечаемой полосы должна равняться размеру корпуса, а ее длина будет в 4 раза больше, но к этому размеру необходимо еще добавить припуск 2 см на крепеж. На полосе желательно сразу же разметить линии сгибов.
  • Создание корпуса. Из листа нержавейки с помощью ножниц вырезать размеченную полосу. Затем согнуть ее в четырех местах, противоположные стороны закрепить шурупами. Лицевая сторона корпуса делается из остатков оцинкованного листа, на ней высверливаются отверстия для выхода воздуха. Она закрепляется на рамку.
  • Изготовление теплообменника. На один конец медной трубки надевается заглушка, а после того как в нее засыпают песок, ее начинают загибать. Сыпучий материал предотвратит загибы трубки. После того как выполнили гибку, песок можно высыпать.
  • Установка теплообменника. На боковой стенке теплообменника высверливаются 2 отверстия для концов подготовленной трубки. На ее концах необходимо выполнить резьбу для навинчивания муфт. В верхней точке нагревательного элемента впаивают кран Маевского.
  • Монтаж теплообменника. Он вставляется в корпус, а его концы фиксируются гайками. Оставшаяся часть резьбы нужна для накручивания на ней муфт.
  • Установка вентилятора. Вначале нужно в углах корпуса просверлить отверстия и в них закрепить пружины, затем вставить в корпус вентилятор так, чтобы пружины были растянуты в разные стороны на одинаковое расстояние.
  • Монтаж тепловентилятора. Между стеной, на которую он закрепляется, и прибором должен оставаться минимальный зазор в 10 см. На трубы центрального отопления устанавливаются краны и через муфты подсоединяются к вентилятору.

Перед запуском изготовленного водяного тепловентилятора необходимо стравить воздух, это можно выполнить с помощью крана Маевского.

Вентилятор на основе пластиковой бутылки

Чего только не делают наши умельцы из пластиковых бутылок! Настало время сказать, что и вентилятор из них тоже получается очень даже неплохой. Возможно, он и не проветрит всю вашу комнату, но тому, кто вынужден работать за компьютером, поможет точно.

Предлагаем два варианта создания такой модели вентилятора.

Вариант #1 – модель из жесткого пластика

Для выполнения работы нам понадобятся:

  • пластиковая бутылка ёмкостью 1,5 литра;
  • моторчик от старой игрушки;
  • небольшой выключатель;
  • батарейка «Duracell»;
  • маркер;
  • ножницы;
  • свечка;
  • молоток и гвоздь;
  • пенопласт;
  • термоклеевой пистолет.

Итак, берём обыкновенную пластиковую бутылку на 1,5 литра с пробкой. На уровне линии этикетки отрезаем её верхнюю часть. Именно она-то нам и понадобится для изготовления пропеллера. Делим поверхность пластиковой заготовки на шесть частей.

Стараемся разметить её так, чтобы у нас получились равные сектора: от этого зависит качество работы будущего прибора.

Разрезаем заготовку по разметке почти до горлышка. Отгибаем лопасти будущего пропеллера и отрезаем каждую вторую из них. У нас осталась заготовка с тремя равноудаленными друг от друга лопастями. Края каждой из лопастей необходимо закруглить. Делаем это аккуратно.

Для удаления тех частей лопастей, которые находятся ближе к горлышку заготовки лучше использовать хозяйственный нож; не забывайте закруглить края лопастей

Теперь нам нужна будет небольшая свечка. Зажигаем её. Нагреваем на ней каждую лопасть у основания, чтобы повернуть её в нужном для нас направлении. Все лопасти должны быть повернуты в одном направлении. Снимаем крышку с заготовки и в самом её центре пробиваем отверстие с помощью гвоздя и молотка.

Популярные статьи  Как правильно рассчитать основные характеристики насоса для полива огорода

Насаживаем пробку на шток небольшого моторчика. Такие моторчики могут оставаться от старых детских игрушек. Как правило, достать их не составляет труда. Закрепляем пробку с помощью клея.

Теперь нужно сделать основание, на котором и будет держаться мотор. Для этой цели берём, например, кусок пенопласта. Закрепляем на нем прямоугольник, который тоже можно вырезать из пенопластовой упаковки.

На верхней поверхности этого прямоугольника и будет зафиксирован наш мотор, к которому прикрепляется пропеллер. Для этого в пенопласте нужно сделать углубление, соответствующее параметрам мотора.

Для закрепления элементов изделия используют термоклей. В случае его отсутствия можно применять другие клеящие составы

Важно, чтобы само крепление было максимально надежным

Мы сделали детали, предназначенные для усиления воздушного потока. Они обеспечит ускоренное охлаждение пространства вокруг.

Теперь нужно сделать основу для их фиксации:

Галерея изображений

После подготовки устройства, призванного усилить производительность вентилятора, приступаем к сборке и запуску в эксплуатацию:

Галерея изображений

Почему не работает вентилятор

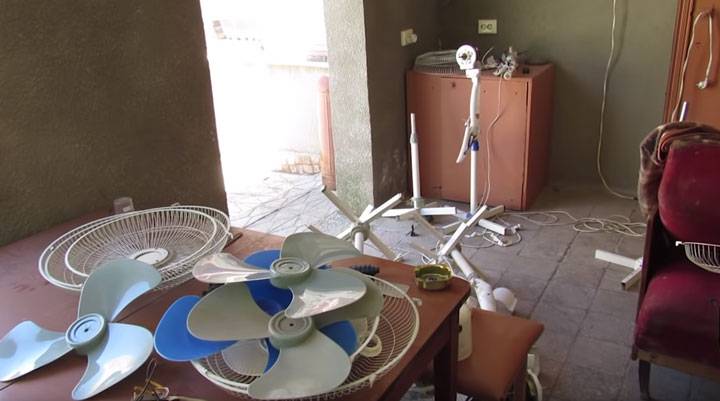

Всего можно выделить 5 основных причины выхода из строя напольных вентиляторов:Как сделать вентилятор своими руками: лучшие варианты самоделок

старая засохшая смазка или ее недостаток

высохший конденсатор

перегорание термического реле или предохранителя

витковое замыкание обмоток или обрыв проводов

механическое смещение вала двигателя

Главная проблема дешевых моделей, на которую почему-то мало кто обращает внимание — неправильное литье лопастей. Из-за этого происходит дисбаланс, разбиваются подшипники, увеличиваются зазоры

На это вы повлиять никак не можете, так как уже купили вентилятор с таким изначальным дефектом. Иногда он вроде бы и работает, нормально вращается крыльчатка, но при этом не дует.

То есть, никакого охлаждающего потока воздуха от него нет. Из-за чего это происходит?

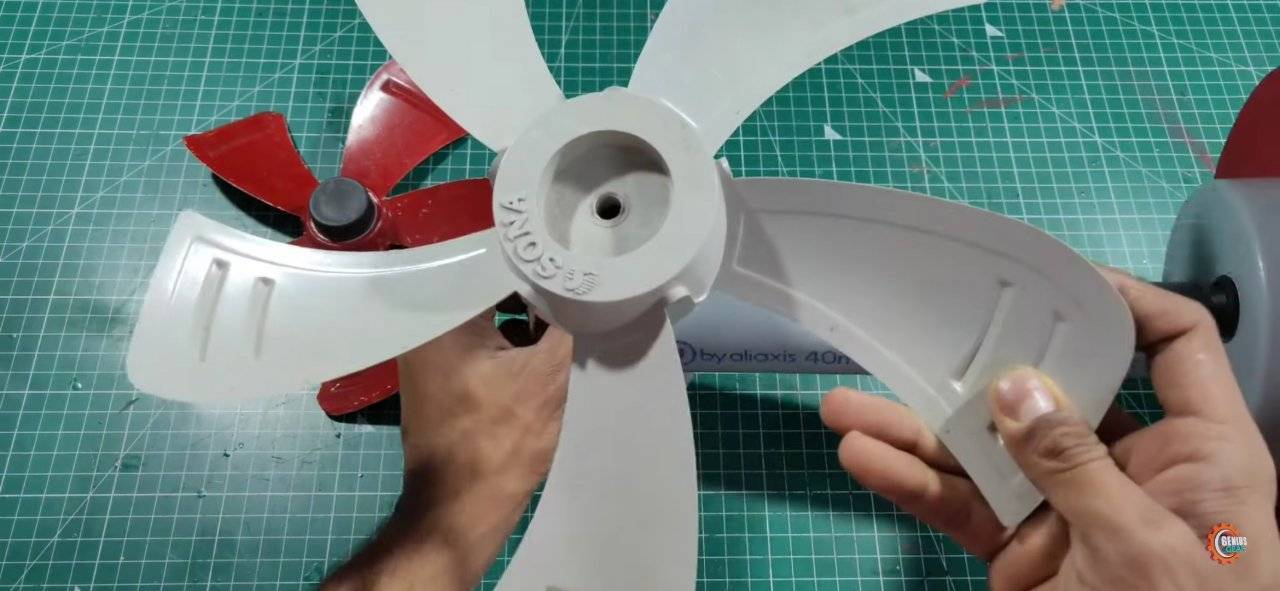

Из-за неправильного угла атаки лопастей. Его лепестки деформированы и гоняют воздушный поток по кругу, а не выбрасывают наружу.Как сделать вентилятор своими руками: лучшие варианты самоделок

Этот эффект может проявиться со временем, после того как вентилятор долго стоял под прямыми лучами солнца и его крыльчатка нагревшись, начала постепенно менять свою форму.

Лечится это только заменой крыльчатки на новую.

Водяной тепловентилятор своими руками

Прежде чем его собирать, следует изучить устройство и принцип работы. Пошаговая инструкция сборки состоит из 4 этапов: изготовление корпуса, теплообменника, сборка и монтаж.

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

Этап 1

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.
Популярные статьи  Как варить вертикальный и горизонтальный швы электросваркой: пошаговые инструкции

Этап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского

Ветряк из кулера: инструкция переделки компьютерного вентилятора в ветрогенератор

Когда речь заходит о ветрогенераторах, воображение рисует серьезные установки большой мощности, способные снабжать энергией целые города. При этом, вполне возможно использование этой технологии и в прикладных, бытовых целях. Это полезно для иллюстрации вопроса, помогает оценить возможности и перспективы ветроэнергетики на простом и понятном примере. Создание маленьких устройств не решит проблему энергообеспеченности, но сможет поспособствовать развитию технологии и пробудить интерес к такому способу выработки электроэнергии.

Мини-ветрогенератор из старого компьютерного кулера

Небольшой моделью ветрогенератора, вполне функциональной и способной выполнять полезную работу, может стать вышедший из строя компьютерный вентилятор. Подойдет практически любой кулер, но лучше всего выбирать самый большой, поскольку двигатель в том виде, какой он есть, для вырабатывания электротока не годится. Причина этой необходимости в том, что обмотки моторчика намотаны двойным проводом и в разном направлении, поэтому он создает переменный ток.

Максимум, на что можно рассчитывать при изготовлении ветрогенератора из компьютерного кулера — это питание нескольких светодиодов, для которых требуется постоянный ток. Поэтому надо будет изготовить выпрямитель, который тоже отнимет немного мощности. Поэтому двигатель без переделок неспособен зажечь даже единственный светодиод. Для модернизации понадобится изготовить более мощные обмотки, способные выдавать более высокое напряжение.

Важно! Не следует рассчитывать на создание устройства, способного заряжать батарею мобильного телефона или питать ноутбук. Энергии, полученной таким образом хватит только для питания светодиодного фонаря. Вся затея полезна именно с образовательной или познавательной точки зрения

Вся затея полезна именно с образовательной или познавательной точки зрения.

Технология изготовления

Для переделки компьютерного вентилятора в ветрогенератор потребуется выполнить следующие действия:

  • модернизировать моторчик;
  • увеличить размер крыльчатки;
  • изготовить подставку с возможностью вращения вокруг своей оси (настройки на ветер).

Рассмотрим эти этапы более подробно:

Модернизируем моторчик

Для того, чтобы переделать двигатель, понадобится разобрать кулер. Это делается следующим образом:

  • снимается наклейка с крышки моторного отсека в центральной части кулера;
  • аккуратно вынимается крышка отсека;
  • удаляется стопорное кольцо, фиксирующее ось крыльчатки;
  • снимается крыльчатка.

После этого появляется свободный доступ к обмоткам двигателя. Их надо удалить, так как они не подходят для нашей цели. Проще всего их аккуратно срезать и выдернуть из гнезд.

https://youtube.com/watch?v=hMlxA4NKmA0

Затем наматываются обмотки более тонким проводом. Количество витков должно быть максимальным, сколько сможет вместить статор. Обмотки наматываются вразнобой — первая по часовой стрелке, вторая — против, затем опять по часовой стрелке и снова против. Это обеспечит подачу переменного тока.

Неплохо будет поменять магниты на более мощные, например, неодимовые. Это позволит значительно увеличить мощность генератора и стабилизирует напряжение на выходе.

После этого к выводам обмоток припаиваются провода, к которым впоследствии присоединится выпрямитель.

После завершения этих действий вся конструкция собирается в обратном порядке. Из 4 диодов собирается выпрямитель, и на этом модернизация двигателя завершается.

Изготовление рабочего колеса

Лопасти, имеющиеся на кулере, по своим размерам хороши для охлаждения внутренностей компьютера, но для работы в качестве ветрового колеса они слишком малы. Для того, чтобы обеспечить максимально возможную эффективность взаимодействия с ветровыми потоками, рекомендуется изготовить новые лопасти. Понадобится произвести следующие действия:

  • аккуратно отрезать старые лопасти;
  • изготовить новые из пластмассовых бутылок или иных изделий;
  • приклеить новые лопасти на крыльчатку.

https://youtube.com/watch?v=cjyQrbqfIA4

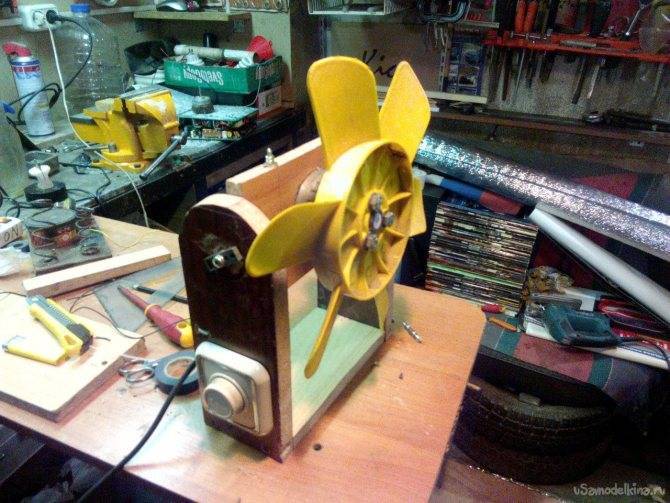

Как сделать вентилятор своими руками, как сделать лопасти

Вы сидите за компьютером, за окном лето, кондиционера нет. Рука уже устала бесконечно обмахиваться газетой, а пот со лба капает на клавиатуру.

Знакомая ситуация? Если нет лишних денег, поможет самодельный вентилятор. Чтобы его смастерить, не нужно бежать в магазин за деталями. Все необходимое для воздуходувки есть в доме.

Не знаете, как сделать бесплатный вентилятор в домашних условиях? Следите за текстом!

Из чего состоит воздушный охладитель:

  • двигатель
  • лопасти для вентилятора
  • подставка
  • источник питания

Последний пункт можно опустить, если вы будете делать USB вентилятор своими руками. В компьютере есть напряжение 5 вольт. Вам потребуется кабель для подключения принтера, старая «мышь», или любое ненужное устройство со шнуром USB.

Если вы любитель самоделок — наверняка в доме есть полезный хлам. В противном случае, вам незачем знать, как сделать вентилятор своими руками.

В коробке с ненужными запчастями не найден электродвигатель? Можно сделать вентилятор из моторчика от старого дисковода или сломанной игрушки. Рассмотрим несколько примеров, как сделать мини вентилятор из подручных материалов.

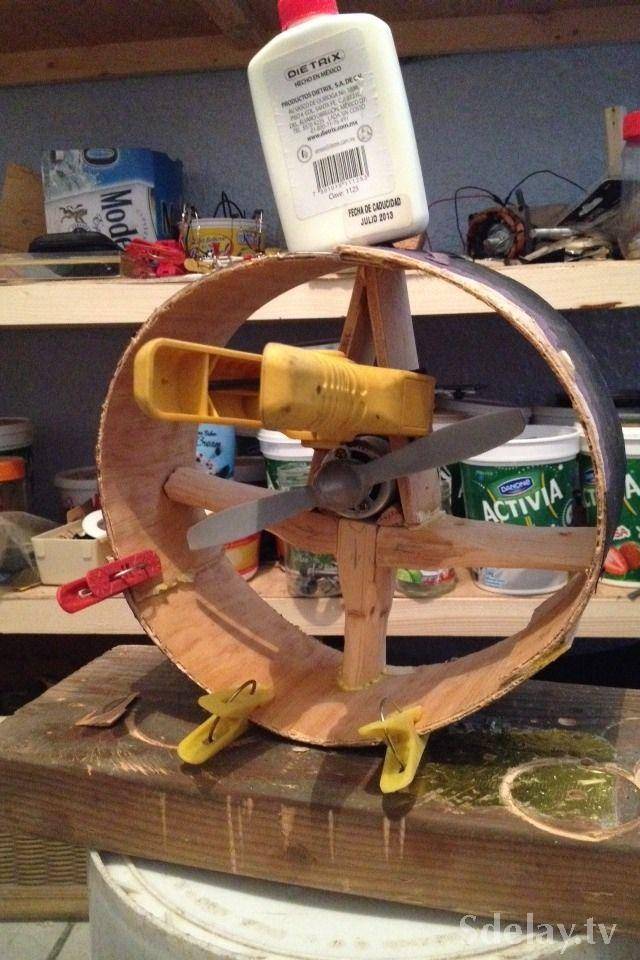

Клей, картон, моторчик от игрушки

Для изготовления маленького пропеллера понадобится кусок гофрокартона 30×30 см.

Опору клеим в 2–3 слоя, площадь не меньше двух ладоней. Стойку для двигателя делаем в виде призмы высотой 10–15 см. Для раскроя воспользуемся канцелярским ножом. Гнем конструкцию по линейке.

Как сделать мини вентилятор прочным и устойчивым? Воспользуемся клеевым пистолетом. Никакой другой клей не позволит выполнить соединение так же надежно.

Популярные статьи  Ветрогенератор своими руками: изготовление по проекту

Далее самое сложное: пропеллер. Центральную втулку не обязательно изготавливать из дерева или пластика. Вырезаем ее из того-же картона.

Соединяем термоклеем, причем как можно гуще: конструкция должна получиться монолитной. Лопасти можно сделать из более тонкого картона. Подойдет упаковка от аксессуара для мобильного телефона.

Это самый ответственный элемент: лопасти должны быть абсолютно одинаковыми по форме и весу. Иначе ваш пропеллер будет вибрировать при работе, и быстро развалится.

Лопасти приклеиваем (тщательно) на картонную втулку, соблюдая аэродинамику. Плоскости должны быть развернуты на 30–45 градусов в противоположные стороны. Для простоты конструкции, мы собираем USB вентилятор своими руками с двумя лопастями. Их легче отбалансировать, а с охлаждением такой пропеллер справится не хуже трехлопастного.

Как сделать USB вентилятор из подручных средств

Очень часто в знойную жару в помещении не хватает хотя бы минимального потока воздуха.

Для решения этой проблемы многие покупают настольные вентиляторы, они удобны и компактны, часть из них работает от USB, то есть их можно подключить к любой зарядке, повербанку либо ноутбуку, чтобы прохлада всегда была с вами.

Но зачем покупать то, что можно сделать самому из подручных средств? Для читателей сайта мы подготовили две простые инструкции, которые доходчиво объяснят, как сделать USB вентилятор в домашних условиях своими руками.

Итак, все, что Вам нужно подготовить — это острый нож, хорошие ножницы, изоленту, ненужный USB шнур и, собственно, исполнительный орган самоделки. Что касается последнего, то тут принято использовать один из двух вариантов: старый кулер от компьютера либо моторчик от машинки или другой игрушки.

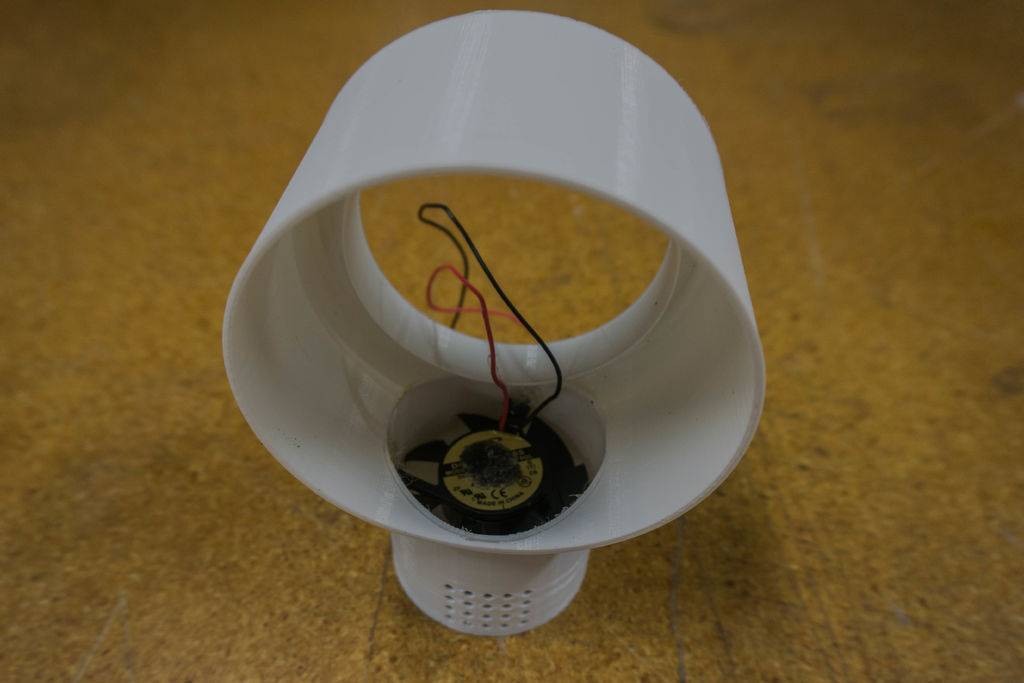

Идея №1 – Используем кулер

Для того чтобы собрать USB вентилятор из кулера потребуется не более 15 минут. Для начала Вам необходимо подготовить кулер. От устройства выходят два провода – черный и красный, и иногда желтый, еще реже – синий. Желтый и синий нам не пригодятся.

Зачищаем изоляцию на 10 мм и откладываем подготовленный элемент в сторону.

Далее нужно подготовить юсб провод. Отрезаем одну его половину и в месте среза счищаем изоляцию острым ножом, отлично подойдет канцелярский. Под ней Вы увидите четыре провода, из которых необходимыми являются два: красный и черный.

Их тоже зачищаем, при этом остальные два (как правило, зеленый и белый) лучше обрезать и заизолировать.

Теперь, как Вы понимаете, необходимо попарно соединить подготовленные контакты, согласно цветовой маркировке проводов: красный с красным, черный с черным с помощью скрутки.

После этого нужно тщательно заизолировать места соединения кабеля с помощью изоленты или термоусадки и сделать подставку. Что касается подставки, то тут уже дело Вашей фантазии.

Кто-то удачно применяет проволоку, другие очень интересно вырезают посадочное гнездо в картонной коробке.

В конце концов, самодельный мини вентилятор подключается к компьютеру или зарядному блоку, и Вы можете насладиться работой своего собственного электроприбора.

Идея №2 – Используем моторчик

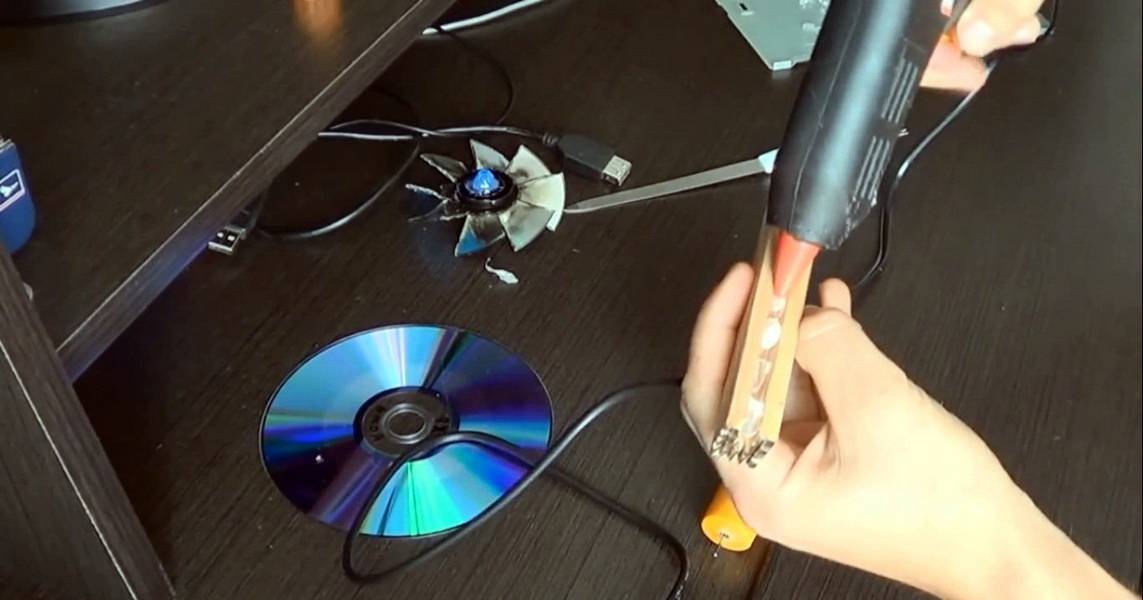

Для того чтобы сделать USB вентилятор из моторчика и CD-диска, потребуется немного больше времени, но все же за час можно запросто смастерить такой электроприбор своими руками. Мотор для такой самоделки стоит выбирать с рабочим напряжением примерно 5 Вольт, можно чуть больше.

Если взять мотор на более низкое напряжение, то по цепи потечет слишком большой ток и мотор быстро выйдет из строя.

Сначала подготавливаем все элементы устройства. В этом случае Вам понадобится изготовить крыльчатку (лопасти).

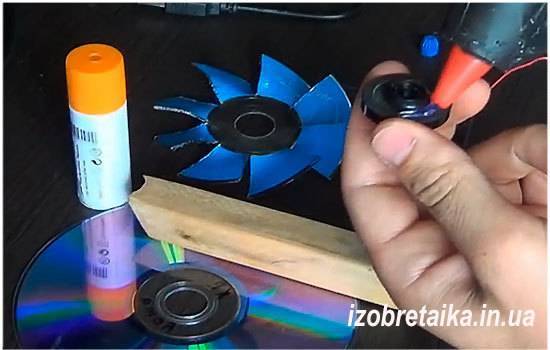

Чтобы ее сделать рекомендуем использовать обыкновенный CD-диск. Расчерчиваем его на 8 равных частей и аккуратно прорезаем хорошими ножницами, чуть не доходя до центра. Далее разогреваем диск (удобно это делать зажигалкой), и когда пластик станет эластичнее, выгибаем лопасти под равным углом (как показано на фото).

Если крыльчатку выгнуть недостаточно, то во время вращения диска воздушный поток создаваться не будет. Однако если переусердствовать, то самоделка так же будет работать плохо и нестабильно.

Когда лопасти будут готовы, переходите к созданию основного механизма. Внутрь диска нужно вставить обыкновенную, обрезанную до нужного размера, пробку от шампанского, которую необходимо насадить на вал мотора. Далее переходим к созданию подставки USB вентилятора для ноутбука.

Тут, как и в предыдущем варианте, все зависит от Вашей фантазии. Из всех подручных средств вариант с проволокой наиболее подходящий. Когда самодельный USB вентилятор будет готов, подключаем провода моторчика к проводам шнура юсб, как и в прошлом варианте, тщательно изолируем скрутку и переходим к испытаниям.

Наглядные видео инструкции:

Как Вы видите, для того чтобы сделать вентилятор из кулера либо моторчика от машинки требуется не так много времени и навыков в работе с электроприборами. Даже новичок может справиться с таким заданием! Обязательно посмотрите предоставленные нами видео, они помогут лучше понять принцип работы. Если у вас остались какие-либо вопросы, смело оставляйте их в х.
