Как сделать слив для душа в полу: подробная инструкция по монтажу

Этапы выбора трапа

Разобраться в многообразии моделей слива под плитку, и какой трап выбрать, подскажет список их критериев отбора. Причем есть последовательность в отборе моделей.

  1. Перед тем, как сделать слив в полу, выбирается направление патрубка выхода. Уточняется расположение трубы системы канализации и ее входа. С горизонтальным патрубком большая высота стяжки для слива не обязательна, поскольку сам трап невысокий. Когда канализационная труба в ванной располагается низко, то рекомендуется устанавливать душ со сливом в полу с вертикальным патрубком.
  2. Пропускная способность сливной конструкции зависит от диаметра отверстия выхода патрубка идущего к канализации. Больше диаметр – быстрее поток отработанной воды поступает в канализацию. Показатель колеблется в диапазоне от 0,4 л/сек. до 2,0 л/сек. Распространенный диаметр патрубка слива – 5,0 см. Монтируется конструкция и с другими значениями. Возможно, понадобятся переходники для подсоединения патрубка к отверстию канализации. Водяная пробка образует гидрозатвор и останавливает просачивание «ароматов» в помещение. Располагается жидкость в нижнем изгибе колена.
  3. Последующий шаг – это выбор между сухого типа затвором или гидрозатвором. На выбор повлияет частота использования душа с трапом в полу. Если кабина часто используется, то гидрозатвор будет работать в полную силу. С перерывами в эксплуатации рекомендуется выбирать слив с сухим затвором. Если ванная комната оснащена системой «теплый пол» и душем с трапом в полу, то без «сухого» затвора будет сложно справиться с запахами канализации. При наличии жидкости затворки приподнимаются, нет ее – затворки опускаются и останавливают «ароматы».
  4. После всех сделанных шагов выбирается декоративная решетка трапа с учетом размера и цвета плитки.
  5. Сделать выбор регулируемой по высоте модели трапа – это обеспечить аккуратную установку модели, точность монтажа по уровню совпадения верха конструкции с полом.

Как решить проблему

Существуют два способа исправить положение:

Оба варианта имеют свои достоинства и недостатки. Демонтаж внутренней разводки возможен далеко не всегда. Переустановка сантехники также требует усилий, доступна не каждому пользователю. Однако, это лучший вариант, если канализация выше слива приборов. Основной проблемой многие считают необходимость делать отделку помещений после исправления высоты приборов. Это дорого, а также процесс сложно организовать.

Использование насоса (сололифта) позволяет решить проблему перепада высот. Придется потратиться на само устройство, выполнить его подключение к системе. Недостатком этого варианта считается необходимость подключать прибор к сети электропитания. Кроме этого, при выходе насоса из строя надо его срочно ремонтировать или менять, поскольку пользоваться системой водоотведения будет невозможно. Тем не менее, сололифт — оптимальный способ решить вопрос, когда слив унитаза ниже канализации.

Необходимо учитывать, что пути решения проблемы для ванны, душевой кабины или унитаза отличаются друг от друга. Рассмотрим их внимательнее:

Что нужно учесть

Что делать если слив ванны ниже канализации, но изменить их положение невозможно? Нужна установка бытового насоса. Его можно поставить под умывальником, или сзади унитаза. Демонтировать трубы почти не придется, только сделать разрыв для подключения патрубков входа и выхода. При необходимости, можно отсоединить унитаз и подключить его к сололифту штатным способом. Этот вариант даст максимальный эффект от работы прибора, позволит решить все проблемы с высотой сливных отверстий сантехники. Монтаж насоса можно выполнить самостоятельно, но лучше пригласить специалиста. Он сможет выполнить работу быстро и без ошибок.

Виды конструкций

В зависимости от особенностей применения и предназначения, сливные трапы могут различаться по нескольким параметрам, включая материал, используемый для изготовления, а также способ выполнения монтажных работ.

Разновидности сливных трапов

Виды трапов

Отличия по материалу

Отечественными и зарубежными производителями выпускаются сантехнические конструкции, выполненные из традиционных и современных материалов:

  • пластиковые канализационные трапы способны выдерживать значительные нагрузки, а также обладают устойчивостью к агрессивным рабочим средам. Небольшой вес упрощает процесс установки. Полимерные трапы отличаются долговечностью, простым уходом и легкой, очень удобной эксплуатацией;

  • чугунные канализационные трапы отличаются большим весом и, как правило, монтируются в промышленных условиях, где требуется обеспечить наибольшую пропускную способность и высокую износостойкость. Отдельные модели регулируются по высоте пола и используются при обустройстве, как душевых кабин, так и бассейнов, туалетов или лабораторных помещений;

  • стальные канализационные трапы изготавливаются из нержавейки, поэтому наиболее востребованы при установке в условиях повышенных санитарных норм. Стальной корпус и решетка такой конструкции обладают незначительным весом, долговечные и легко могут быть установлены самостоятельно.

В частных домовладениях и квартирах предпочтение рекомендуется отдавать легким, но надёжным, быстромонтируемым изделиям, пригодным для самостоятельной установки.

Сливной трап для душа

Отличия по установке и размерам

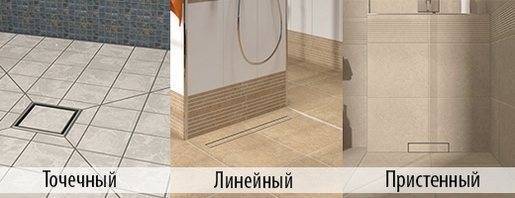

Различные виды трапов для душевого пола

Вертикальные элементы обладают большей пропускной способностью, но требуют специальных условий монтажа.

Трапы вертикальные

Схема вертикального трапа

Горизонтальные трапы могут использоваться в любых типах помещений, вне зависимости от этажности, поэтому относятся к категории наиболее популярных и часто применяемых сантехнических изделий. Размеры и высота значительной части моделей трапа варьируются в пределах 7,5-18,0 см. Верхняя решетка или лицевая панель может иметь круглую, квадратную или прямоугольную форму.

Трапы горизонтальные

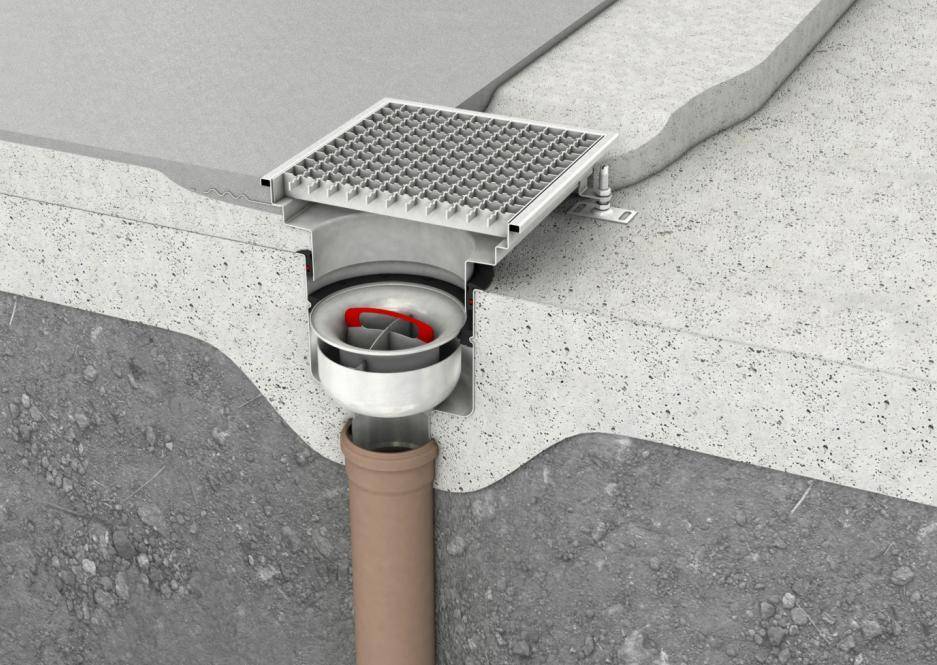

Как правило, душевые трапы устанавливаются непосредственно в пол

Каналы с дренажными свойствами

Дренажного типа лотки-каналы для душа являются разновидностью традиционного сливного трапа и, при сохранении всей функциональности, отличаются особой, вытянутой формой. Узкие и продольные водозаборники располагаются в верхней части слива, и прикрыты декоративными накладками решетчатого типа.

Общий вид канала для душа

Душевой канал

Такой канал может монтироваться как в душевой зоне, так и в любой другой части помещения. Высокая пропускная способность дополняется большой площадью водосбора, что позволяет обеспечивать полноценный слив при значительном объеме водоподачи. Предпочтение такой конструкции отдаётся в «ливневых» и «водопадных» душах.

Новый уникальный погружной стакан гидрозатвора с двухступенчатой системой защиты

Душевые лотки и дренажные каналы

Варианты затворов

Вне зависимости от типа, конструкция оснащается специальной сифонной конфигурацией или затвором, предотвращающим попадание канализационного запаха в помещение:

  • наличие гидравлического затвора обеспечивает блокирование запаха водяной пробкой, поэтому конструкция получила название – мокрая система. Использование актуально в душах, которые эксплуатируются регулярно. При отсутствии систематического использование сантехническим прибором, может наблюдаться высыхание пробки или застой сточных вод, что нарушает блокирующую функцию затвора;

  • применение сухого затвора позволяет блокировать канализационные запахи посредством воздушного слоя. На сегодняшний день такой вариант конструкции относится к недостаточно эффективным и менее востребованным моделям, поэтому выпускается ограниченным числом производителей.

Оптимальным вариантом, отличающимся высокой степенью надёжности, является применение универсальных систем затворов с двумя уровнями защиты, удачно совмещающих сухое и мокрое сдерживание запаха. Такое оборудование отличается оптимальным соотношением качественных характеристик и стоимости.

Сифон для слива

При сооружении слива для ванной не забывайте о сифоне для душа. Для его изготовления могут применяться такие материалы:

  • латунь;
  • пластик;
  • нержавеющая сталь.

Выбор материала при этом зависит от ваших финансовых возможностей. Но что бы вы ни выбрали, два обязательных условия при установке сифона для душа должны быть учтены:

  • выбирайте разборную конструкцию, которую без труда можно будет разобрать, почистить, а затем вновь собрать. Сифон регулярно нуждается в прочистках, иначе вода не будет выходить через сток в полу, а в сифоне будут скапливаться илистые отложения и издавать неприятный запах, от которого будет трудно избавиться;
  • конструкция для слива должна быть оснащена гидрозатвором, чтобы предотвратить появление гнилых запахов. Но большинство готовых моделей им и так оснащены.

Особенности монтажа и гидрозащиты пристенного слива

А в эксплуатируемых домах сначала приходится снимать полностью старое покрытие и убирать мусор. На оголившемся основании должна остаться только канализационная труба. Скорее всего, она чугунная, и срок ее эксплуатации давно закончился. Лучше всего такую трубу заменить новой пластиковой, в которую и будет выведен патрубок от трапа.

Пол похож на слоеный пирог. Он состоит из нескольких слоев стяжки и гидроизоляции. Дополнительно можно проложить теплоизоляцию. Желательно, чтобы плитка, покрывающая пол сверху, была с эффектом антискольжения

Для укладки стяжки, к примеру, потребуются ведра, лопатка (или миксер) для замешивания раствора, мастерки, шпатели и терки для нанесения его на основу и выравнивания. Для демонтажа имеющегося пола — перфоратор (ударная дрель), зубило, молоток.

Понадобится и такой инструмент:

  • рулетка, лазерный нивелир, нож, линейка, угольник;
  • плиткорезы;
  • набор ключей и отверток;
  • кусачки;
  • пила-лобзик и пр.

Перечень необходимых материалов (его количество зависит от площади пола):

  • сухая ЦПС для стяжки (из расчета 5 кг на 1 кв. метр);
  • керамзитобетон, пенобетон для «облегчения» нижнего слоя стяжки (с целью сократить нагрузку на перекрытия);
  • пенополистирол в листах для теплоизоляции (50 мм толщиной);
  • гидроизоляционная мембрана (демпферная лента);
  • герметизирующая мастика (с расчетом распределения 3 кг на 1 м3);
  • изопласт;
  • плиточный клей (расходуется до 5 кг на 1 кв. метр);
  • затирка для швов, силиконовая паста-герметик.

И самое главное: трап в полном комплекте (с крепежом и пр.), пластиковые трубы, керамическая половая плитка.

Этап 1 — прокладка отводной трубы в канализацию. Отводную трубу трапа врезаем в канализацию с необходимым уровнем уклона (2 см должно приходиться на погонный метр) и заливаем контур соединения пастой-герметиком. При необходимости объединяем слив из душа с другими сливами — из кухни, стиральной машины.

Для обеспечения эффективного отвода стоков длина отводной трубы должна быть как можно короче и не иметь изгибов. Убедитесь, что уклон трубы в сторону канализации достаточный ( 2%)

Этап 2 — расчет высоты стяжки (предварительная разметка). Выполняем следующие действия:

  • устанавливаем нивелир так, чтобы он показывал ось отводной трубы в канализацию;
  • выставляем трап на 1,5 см выше отводной трубы (ориентируемся на оси);
  • перемещаем луч на высоту решетки трапа;
  • добавляем толщину решетки и еще 1-1,5 см на высоту уклона для нормального стока воды (из расчета 1 см на погонный метр);
  • от линии, обозначающей высоту установки решетки, вверх откладываем добавочную высоту и перемещаем на новую отметку луч нивелира.

Этап 3 — подготовка основания. Делаем на этом этапе черновую стяжку:

  • очищаем пол, заделываем трещины, устраняем повреждения и неровности;
  • исходя из того, что в основную стяжку будет заложен пенополистирол в 5 см толщиной, а сама стяжка не может быть менее 3 см, откладываем на стене от метки (см. предыдущий пункт) вниз 8 см и получаем новую метку — это верхний край черновой стяжки;
  • заливаем стяжку — для снижения веса и нагрузки на перекрытия используется легкий бетон (пенобетон, керамзитобетон) или пеноблоки с скреплением их армирующей сеткой и цементно-песчаной заливкой слоем в 3 см.

Вдоль стен кладем демпферную ленту для создания «плавающего» эффекта и защиты стяжки от возможного растрескивания. Сушим стяжку как положено по строительным нормам не меньше 14 дней, если в обустраиваемом помещении будет поддерживаться температурный фон режим не ниже стабильных 20º.

Гидроизоляция не даст затопить водой нижерасположенные этажи и подвал,  защитит от размножения  патогенных микроорганизмов,  появления излишней влажности, неприятных запахов

Монтаж своими руками

Устанавливать сифон на поддон лучше в самом начале, чтобы потом можно было проверить работу других систем при их установке.

Чтобы при эксплуатации не было протечек, все поверхности соединений покрываются герметиком.

При установке сифона на акриловую раковину необходимо нанести силикон на вкладыш ближе к резьбе, чтобы обеспечить дополнительную защиту шва между акрилом и стекловолокном в сливном отверстии поддона. Если этого не сделать, в дальнейшем может начаться расслоение акрила и стекловолокна. Обязательно очистить сливное отверстие раковины от ниточек и убрать вокруг него плёнку.

Соединения нельзя перетягивать, чтобы пластик не лопнул и послужил долго.

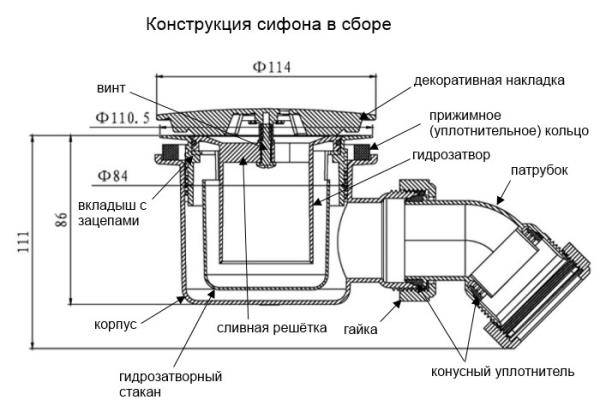

Перед процедурой монтажа изделие собирается «вхолостую», чтобы понять, в какой последовательности будет происходить его монтаж. Нужно ознакомиться со схемой, приведённой в инструкции, изделие разобрать, собрать и разобрать снова.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Наглядно разборку сифона можно посмотреть на видео:

После этого можно приступить к его установке:

    1. Поддон устанавливается на основание. Замеряется высота сливного отверстия (над полом). Проверяется соблюдение уклона выводной трубы: уклон линии от сливного до канализационного отверстия должен составлять 5-6 сантиметров на метр. Если условие не выполняется, раковину душа нужно поднять на недостающую высоту. Высота пространства под раковиной для установки затворной арматуры не должна быть меньше 8 см. При правильной установке раковины, поддон снимается. Переходят к монтажу сифона.
  1. Если имеется перелив, он монтируется: один конец гофры присоединяется к сливному отверстию (перелива) посредством патрубка (обязательно устанавливаются уплотнительные кольца), другой — соединяется с корпусом изделия. Для второго соединения труба продевается в гайку, на её конец надевается конусная прокладка (конусом к корпусу).
  2. Монтируется выпуск, для чего сверху на сливное отверстие накладывается прокладка и устанавливается вкладыш с зацепами (или иная деталь, в зависимости от конструкции изделия), снизу устанавливается прокладка и верх сифонного корпуса. Устанавливаются детали верхней части выпуска.
  3. Душевую раковину с прикреплённым изделием устанавливают на место. Гидрозатвор соединяется патрубком с канализацией.
  4. Производится проверка соединения на герметичность. При удовлетворительных результатах испытания, если предстоят другие строительные работы, поверхность запорных деталей изделия закрывается защитными колпачками.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Неправильный выбор и монтаж труб

Несоблюдение уклона, подключение слива ванной к канализации гофротрубой – ошибки, которые допускать нельзя.

Как сделать слив для душа в полу: подробная инструкция по монтажу
Причины:

  1. Если нет уклона, стоки не будут сливаться с должной скоростью. Застой воды приводит к образованию пробки, заиливанию, запахам. Трубы придется постоянно чистить.
  2. Гофрированная труба – первая причина частого замусоривания сливов. Для соединений подходят трубы с гладкими туннелями и плавными изгибами.

Мнение эксперта

Владислав Пономарев

Инженер-конструктор, изобретатель

Если качество воды плохое, заранее стоит подумать об установке фильтров.

Наличие перелива и его назначение

Вместе с сифоном для душа часто в комплекте идет перелив, также его можно устанавливать отдельно как часть стока для канализации. Для него делают специальный гофрированный или пластиковый отвод, который подключается с применением переходника к основной части слива для пола.

Чтобы все монтажные работы и работы по обеспечению работы слива для душа были выполнены максимально просто, рекомендуем прислушаться к таким советам специалистов строительного рынка:

  • сразу же проверяйте все отводы на герметичность, а не после окончания установки и того, когда слив замурован в пол;
  • если труба, ведущая от стока до общего канализационного раструба, сильно длинная, то нужно установить дополнительные крепления с целью предотвратить перегибы и засоры трубы;
  • при использовании слива в полу для ванны или душа желательно устанавливать специальные решетки для задержки всевозможного мусора и грязи. Ее снять и вымыть будет гораздо проще, чем разбирать слив полностью и тщательно и глубоко его чистить.

Как сделать слив для душа в полу

При обустройстве ванной комнаты особое внимание нужно уделить канализации. Сегодня мы расскажем, как сделать в душевой слив и с какими проблемами во время монтажных работ можно столкнуться. Слив является альтернативой той системе канализации, которую мы привыкли видеть, заглядывая под ванну или под душ с поддоном

Но для такой канализации нужно место. Соответственно, для того чтобы зайти в душ или ванную нужно поднять на определенную высоту ноги. Молодые люди с этим заданием справляются без проблем. Но для пожилого населения это может стать достаточно большой проблемой

Слив является альтернативой той системе канализации, которую мы привыкли видеть, заглядывая под ванну или под душ с поддоном. Но для такой канализации нужно место. Соответственно, для того чтобы зайти в душ или ванную нужно поднять на определенную высоту ноги. Молодые люди с этим заданием справляются без проблем. Но для пожилого населения это может стать достаточно большой проблемой.

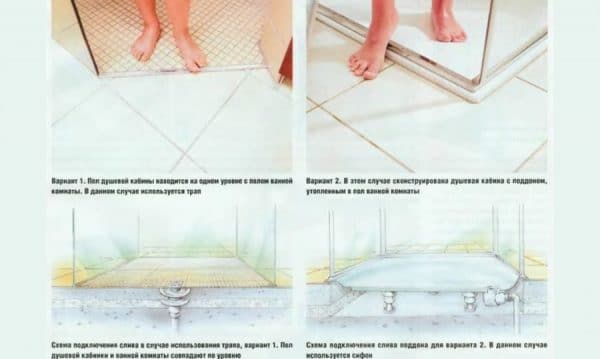

Если в душевой сделать слив, то уровень пола в зоне душа будет не выше, чем в остальной ванной комнате. К тому же сантехника достаточно часто ломается. Это может привести к потопу, вследствие чего придется делать ремонт не только себе, но и соседям. Со сливом таких проблем не будет.

При монтаже слива в душевой нужно позаботиться о том, чтобы полы были расположены под наклоном. Причем уклон должен быть сделан таким образом, чтобы вода стекла к сливу, расположенному в полу. Также стоит отметить, что после обустройства слива высота пола поднимется, в среднем, на 18 см. Поэтому лучше всего заниматься обустройством слива в полу на этапе строительства дома.

Можно, конечно, во всем доме поднять полы. Но это обойдется в достаточно круглую сумму. К тому же не всегда есть возможность на такое расстояние поднять полы в доме. Можно решить проблему обустройством невысокой ступеньки на входе в ванную комнату.

Слив будет работать эффективно только в том случае, если наклон пола будет не меньше 3-х см на 1 погонный метр. Поэтому его будет видно. К тому же вес тела будет распределяться неравномерно. Может возникнуть ситуация, когда весь вес тела будет приходиться на одну ногу. Находиться долго в таком положении неудобно.

Последний момент – подключение слива к стояку, предназначенному для отведения канализации. Система не будет работать эффективно, если слив расположить на одном уровне со стояком. Он должен быть немного выше уровня подключения к стояку. Опустить стояк на несколько сантиметров в собственном доме достаточно легко. В квартире же это сделать нельзя. Поэтому придется поднимать полы.

Этапы выбора трапа

Разобраться в многообразии моделей слива под плитку, и какой трап выбрать, подскажет список их критериев отбора. Причем есть последовательность в отборе моделей.

  1. Перед тем, как сделать слив в полу, выбирается направление патрубка выхода. Уточняется расположение трубы системы канализации и ее входа. С горизонтальным патрубком большая высота стяжки для слива не обязательна, поскольку сам трап невысокий. Когда канализационная труба в ванной располагается низко, то рекомендуется устанавливать душ со сливом в полу с вертикальным патрубком.
  2. Пропускная способность сливной конструкции зависит от диаметра отверстия выхода патрубка идущего к канализации. Больше диаметр – быстрее поток отработанной воды поступает в канализацию. Показатель колеблется в диапазоне от 0,4 л/сек. до 2,0 л/сек. Распространенный диаметр патрубка слива – 5,0 см. Монтируется конструкция и с другими значениями. Возможно, понадобятся переходники для подсоединения патрубка к отверстию канализации. Водяная пробка образует гидрозатвор и останавливает просачивание «ароматов» в помещение. Располагается жидкость в нижнем изгибе колена.
  3. Последующий шаг – это выбор между сухого типа затвором или гидрозатвором. На выбор повлияет частота использования душа с трапом в полу. Если кабина часто используется, то гидрозатвор будет работать в полную силу. С перерывами в эксплуатации рекомендуется выбирать слив с сухим затвором. Если ванная комната оснащена системой «теплый пол» и душем с трапом в полу, то без «сухого» затвора будет сложно справиться с запахами канализации. При наличии жидкости затворки приподнимаются, нет ее – затворки опускаются и останавливают «ароматы».
  4. После всех сделанных шагов выбирается декоративная решетка трапа с учетом размера и цвета плитки.
  5. Сделать выбор регулируемой по высоте модели трапа – это обеспечить аккуратную установку модели, точность монтажа по уровню совпадения верха конструкции с полом.

Зависимость конструкции от пола русской бани

Полы в русской бане бывают разные.

  • Протекающие, или проливные деревянные полы — горизонтальные доски уложены не вплотную, а со щелями для свободного стока воды по площади всего пола. Это традиционная конструкция, которая издавна использовалась в русских банях. Главный минус — необходимость тщательнейшей первичной и последующей регулярной обработки досок гидрофобными пропитками.
  • Непротекающие деревянные полы — доски уложены вплотную под некоторым углом наклона по направлению к отверстию стока, чтобы вода стекала беспрепятственно. Уклон осуществляется с помощью слегка клиновидно стёсанных лаг.
  • Кафельные (возможны только в моечной). Уложены тоже с небольшим наклоном к трапу. Уклон осуществляется либо при создании бетонного основания, либо с помощью разной толщины раствора.

Сливы для разных полов парной русской бани разительно отличаются по конструкции. Но самое большое разнообразие сливов у проливного, или протечного пола.

Проливной пол

При наипростейшем способе просачивания воды сквозь весь пол в дренажную подушку, расположенную под всей баней, устройство слива вообще отсутствует.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Сток сквозь проливной пол в дренажную подушку; устройство слива отсутствует

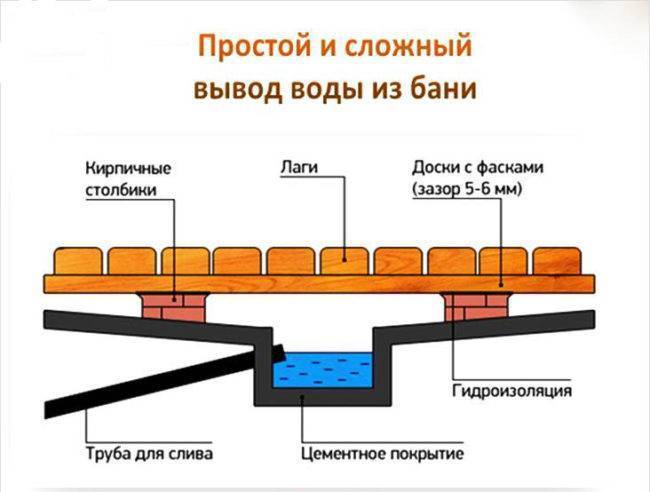

Более сложная конструкция подпола: имеет место его уклон в сторону бетонного канала, желательно — с утеплением и стяжкой. Слив также отсутствует.

Как сделать слив для душа в полу: подробная инструкция по монтажу

При стоке в бетонный каналустройство слива тоже отсутствует

При стоке в бетонный приямок роль гидрозатвора выполняет сама труба, расположенная особым образом — с возможностью доступа воздуха.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Труба в таком приямке играет роль гидрозатвора

Если в подполе имеется сток в канализацию, то помимо утепления и гидроизоляции подпола, нужен простейший слив с гидрозатвором для недопущения неприятных запахов в подпол, а оттуда — и в баню сквозь щели в полу.

Как сделать слив для душа в полу: подробная инструкция по монтажу

При стоке в канализацию из-под проливного пола необходимо простейшее устройство слива

Непротекающий пол

Тут единственное возможное решение — классический слив. Он может быть разных конструкций — от сложного современного трапа до обычного, привычного нам сифона. Трап — компактная и надёжнейшая конструкция.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Трап проработает долго, его легко чистить

Сифон зато дёшев и привычен.

Схема слива на непротекающем полу в бане с помощью сифона

Вопрос в ваших финансовых возможностях и в наличии места под полом.

Рейтинг производителей

Современные производители предлагают широкий ассортимент сантехнических изделий, который начинающего специалиста способен порой привести в ступор. Но, как правило, все трапы рассчитаны на температуру воды до +80-85ºС.

Основные причины, почему владельцы как больших, так и маленьких ванных комнат выбирают современные стационарные душевые кабины:

  • большой выбор размеров и конфигураций – душевая кабина может иметь любой размер;
  • визуально расширяет пространство в ванной комнате;
  • возможность установить душевую в нестандартном месте;
  • современный и уникальный дизайн;
  • упрощает уборку душевой;
  • отсутствие порога особенно удобно как для пожилых людей, так и для детей.

Как сделать слив для душа в полу: подробная инструкция по монтажуКак сделать слив для душа в полу: подробная инструкция по монтажу

Продукция Viega производится в Германии. Трапы имеют дополнительную крышку для защиты внутренней конструкции при монтаже стяжки. Но при этом решетка точечного трапа имеет сравнительно небольшие размеры, что, в свою очередь, увеличивает время пропуска воды. Но также производитель предлагает другие виды трапов: линейные и угловые. Как говорят пользователи, в течение двух недель трапы Viega необходимо промывать чистой водой, потому что даже небольшое количество шампуня или любого другого мыльного средства ухудшает пропускную способность.

Как сделать слив для душа в полу: подробная инструкция по монтажуКак сделать слив для душа в полу: подробная инструкция по монтажу

Компания RGW (Китай) производит надежные трапы различных конструкций. А при изготовлении изделий производитель отдает предпочтение корпусам из нержавеющей стали, но большее количество продукции выпускается под цветом хром.

Как сделать слив для душа в полу: подробная инструкция по монтажуКак сделать слив для душа в полу: подробная инструкция по монтажу

К преимуществам чешского производителя Alcaplast можно отнести доступную стоимость изделий и надежные соединения элементов конструкции. Модели данного производителя отлично маскируются в полу. К примеру, линейный лоток имеет дополнительный участок на лицевой стороне для крепления керамической плитки. Таким образом, на виду останутся только две линии в полу, которые будут пропускать воду. Конструкцию трапа при этом можно регулировать по высоте боковыми опорами, что очень удобно при капитальном ремонте в ванной комнате многоквартирного дома.

Как сделать слив для душа в полу: подробная инструкция по монтажуКак сделать слив для душа в полу: подробная инструкция по монтажу

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Как сделать слив для душа в полу: подробная инструкция по монтажу
Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

Как сделать слив для душа в полу: подробная инструкция по монтажу
На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа

Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

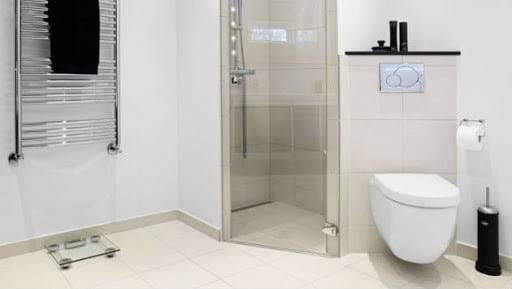

Особенности и разновидности устройства душевых без поддона

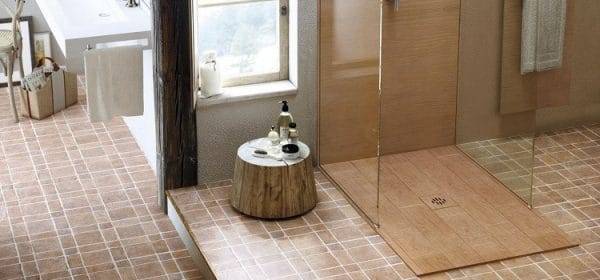

У душевой на полу без кабины и поддона множество преимуществ. Например, она стильно смотрится и продолжает дизайн всей ванной комнаты. На фото это хорошо видно. Можно сделать современный дизайн ванной комнаты, собрав конструкцию душевой своими руками. Кроме того, у такой конструкции хорошая звукоизоляция.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Обычно пол и стены в ней выложены кафелем. Это обеспечивает хорошую теплопроводность и низкий уровень шума.

Душевая без поддона и кабины должна иметь хорошую гидроизоляцию. Это — один из этапов монтажа всей конструкции, и в пошаговой инструкции для установки душевой без поддона со сливом в полу, которая приведена далее, подробно описано, как и в какой момент сделать гидроизоляцию, чтобы она хорошо выполняла свои функции.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Стандартный размер подобной душевой 1 на 1 м. Но допускаются варианты. Она может быть вытянутой прямоугольной формы либо квадратной, просто большего размера.

Перед началом работ следует нарисовать чертеж

Важно предварительно знать схему канализации, чтобы определиться с местом стока. Его при желании можно перенести с края кабины в центр

Также читайте: Что лучше выбрать ламинат или паркетную доску

Как сделать слив для душа в полу: подробная инструкция по монтажу

Для создания душевой без поддона есть 2 варианта того, как сделать слив в полу: с подиумом в виде чаши или с трапом, для обоих вариантов далее приведена пошаговая инструкция с фото и советы.

Душевая с трапом

Душевая без поддона с трапом и со сливом в полу подходит не для каждого помещения из-за сложности монтажа, а то, как ее сделать своими руками, можно изучить в пошаговой инструкции, которая следует далее.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Для установки душевой с трапом нужно предусмотреть стяжку необходимой толщины, лучше это сделать на стадии строительства. Иначе придется углублять или поднимать пол в ванной комнате, либо делать ступеньку.

Перед началом монтажа важно определить размеры душевой, после нарисовать чертеж с разметкой трапа и коммуникаций (прокладки сифона). Важно: чем ближе запланированное место установки трапа к канализационной трубе, тем легче будет проходить слив воды и процесс монтажа потребует меньше времени и затраченных деталей

Как сделать слив для душа в полу: подробная инструкция по монтажу

Герметичность конструкции с трапом обусловлена 2 слоями стяжки и обязательным слоем гидроизоляции (это может быть рубероид). В такой конструкции трубы будут зашиты в пол, поэтому не нужно делать разъемные стыки, можно использовать при монтаже сантехнический герметик.

Как сделать слив для душа в полу: подробная инструкция по монтажу

В этом варианте допустимы 2 разновидности конструкции слива:

  1. Точечный.
  2. Линейный.

О том, как сделать душевую без поддона с точечным и линейным сливом в полу, далее есть подробная пошаговая инструкция.

После того как смонтирован трап и выложены необходимые технически слои:

  1. Бетонное основание.
  2. Пенополистерол.
  3. Стяжка (1 слой).
  4. Гидроизоляция.
  5. Стяжка (2 слой).

Как сделать слив для душа в полу: подробная инструкция по монтажу

Можно приступать к декоративной отделке кафельной плиткой. Ее укладывают под небольшим углом с наклоном к сливу.

Для душевой такого типа можно предусмотреть двери. Они обычно навесные на петлях, стеклянные. Необязательно делать их герметично прилегающими к полу.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Универсальный вариант с подиумом в виде чаши

Вариант с подиумом в виде чаши подходит для любого помещения. Монтаж такой душевой не потребует поднятия уровня пола или углубления для монтажа стока. Его особенность в том, что подиум возвышается над уровнем пола, возводятся небольшие бортики. Пол в душевой выкладывается кафелем под наклоном.

Как сделать слив для душа в полу: подробная инструкция по монтажу

Здесь можно оставить слив сбоку, там, где выведена сливная труба, или перенести его в центр душевой. В этом варианте чаще всего выбирают точечный вид монтажа слива. Для установки подиума используют металлический каркас или выкладывают по периметру бортик из кирпичей.

Устройство сифона и выводящего патрубка

Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.

В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.

В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.

Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума

Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.

Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.

Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.

Оцените статью
