Содержание

Особенности автоматического запорного устройства

Как правило, производители используют специальные блоки управления, в состав которых входят перечисленные выше устройства. Несмотря на внешнее различие, все они действуют по одним и тем же принципам. Чтобы увидеть лучшие модели автоматики и производителей, перейдите по этой ссылке.

Наибольшей популярностью пользуется продукция итальянского бренда EuroSIT. Самая популярная модель – Eurosit 630, которая отличается легким функционалом, совместимостью с конструкциями различных производителей, надежностью и долговечностью.

на примере Eurosit 630 мы подробнее рассмотрим устройство автоматической блокировки.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройкеДетальное устройство блока автоматического управления Eurosit 630, которым оснащена значительная часть современных газовых котлов различных производителей

Устройство представляет собой кожух, внутри которого расположены все конструктивные элементы (пружинный клапан, модуль регулятора давления, запорная арматура), что значительно облегчает его установку.

К корпусу подсоединяется трубка, по которой подается газ, а также сенсорные кабели и другие устройства.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройкеПомимо агрегата Eurosit 630, на рынке представлены и другие модели: SABK, Vakula SIT, Dungs, Honneywell, в состав которых входят комплекты клапанов, стабилизаторы давления, фильтры, регуляторы температуры

Есть некоторые сложности при установке и настройке этого устройства, но адаптировавшись, можно практически не переживать за работу газового котла.

Eurosit 630 — популярная модель автоблока

Как правило, производители используют специальные блоки управления, в комплектацию которых входят перечисленные выше устройства. При внешнем различии все они действуют на основе одних и тех же принципов.

Наибольшее распространение получила продукция итальянского бренда EuroSIT. Самой востребованной моделью является Eurosit 630, для которого характерен легкий функционал, совместимость с конструкциями от различных производителей, надежность и долговечность.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Подробное устройство автоматического блока управления Eurosit 630, которым оснащена значительная часть современных газовых котлов, выпускаемых разными производителями

Прибор представляет собой кожух, внутри которого находятся все конструктивные компоненты (пружинный клапан, модуль регулятора давления, отсекатель), благодаря чему значительно облегчается его установка. К корпусу подведена труба, через которую ведется подача газа, а также кабели от датчиков и других приспособлений.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Помимо блока Eurosit 630 на рынке представлены также другие модели: САБК, «Вакула» SIT, Dungs, Honneywell, которые включают в себя комплекты клапанов, стабилизаторов давления, фильтров, регуляторов температуры

При монтаже и настройке данного прибора существуют некоторые сложности, но, приспособившись, можно практически не волноваться за работу газового котла.

Элементы безопасности и комфортной эксплуатации

В группу автоматических приспособлений для котлов входит множество элементов, которые можно разбить на две большие группы: механизмы, обеспечивающие безопасность работы, и приборы, способствующие комфортной эксплуатации котла.

За безопасное функционирование несут ответственность следующие детали:

  • термостат;
  • датчики контроля тяги и пламени;
  • предохранительный клапан.

Датчик контроля пламени состоит из термопары и элемтромагнитного газового клапана, перекрывающего или включающего подачу газа.

Регулятор температуры пламени (термостат) поддерживает необходимую температуру теплоносителя, а также осуществляет защиту от перегрева. Этот модуль включает или выключает котел, как только теплоноситель достигает критической отметки (максимальной или минимальной).

Модуль контроля тяги прекращает газоподачу на горелку, как только от повышенной температуры меняется расположение биметаллической пластинки (она выгибается при нагревании, перекрывая трубу, через которую ведется подача топлива).

Более подробно датчики температуры, тяги, давления и пламени мы рассмотрели в этой статье.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке
С помощью предохранительного клапана проводится регулировка, распределение и перекрытие газового потока

В системе отопления предохранительный клапан – неразрывный компонент трубопроводной арматуры, имеющий важное значение в осуществлении контроля объема теплоносителя, задействованного в контуре. Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло

Для выключения устройства его нужно перекрыть диском либо поршнем

Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло. Для выключения устройства его нужно перекрыть диском либо поршнем.

В зависимости от числа рабочих положений газовые клапаны могут быть одно-, двух- и трехстадийными, а также моделирующими:

  • Одностадийные устройства имеют только два рабочих положения: включен/выключен.
  • Двухстадийный прибор снабжен одним входом и двумя выходами, при этом клапан открывается при повороте его в промежуточное положение, благодаря чему включения происходит более плавно.
  • Трехстадийным приспособлением снабжаются котлы, у которых предусмотрено два уровня мощности.
  • Модулируемые клапаны применяются для плавного изменения показателя мощности устройств.

Автоматика, используемая для удобства, включает в себя опции, которые обычно выполняются пользователями отопительных систем. К ним относятся авторозжиг горелки, самостоятельная диагностика, подбор оптимального режима работы и другие.

Принцип работы и разновидности энергозависимых систем

Как работает автоматика газового котла? Энергозависимые системы нуждаются в электричестве и представляют собой сложные электронные приборы, самостоятельно регулирующие подачу топлива и мощность пламени, а значит, помогают экономить средства на отоплении дома.

Термостат комнатный

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Термостат располагается в комнате, где нужно контролировать температуру. Датчики производят измерение.

В случае если температура стала меньше заданной, термостат посылает сигнал котлу и тот автоматически начинает работать.

Когда t достигает комфортных для жильцов показателей, перекрывается клапан и котёл прекращает работу.

Подсоединяется к котлу кабелем.

Суточный программатор

Прибор выполняет ту же роль, что и термостат, но с возможностью задавать программу на 24 часа. Программирует по времени температуру для отопления и для горячего водоснабжения. Через сутки цикл повторяется.

Подсоединяется к котлу кабелем и по радиоканалу.

Недельный программатор

Обладает более широкими возможностями для программирования климата в доме. Есть готовые режимы и настраиваемые. Радиус действия – от 30 м. и больше. Данные выводятся на дисплей с подсветкой. Приборы могут подбираться по цвету для конкретного интерьера.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Недельный программатор Auraton 2025

Современные приборы не только регулируют температуру, но и проводят самодиагностику оборудования, управляют работой насоса и защищают котёл от замерзания.

Комплект средств управления КСУ-2П.

Для котлов, работающих на газовом топливе, выпускаются следующие модификации:

  • КСУ-2П-1-Г (в составе блоков управления и сигнализации БУС-1 и блока коммутационных элементов БКЭ-1) — для котлов с естественной циркуляцией с разрежением;
  • КСУ-2П-2-Г (в составе блоков БУС-2 и БКЭ-1) — для котлов с естественной циркуляцией с наддувом;
  • КСУ-2П-3-Г (в составе блоков БУС-3 и БКЭ-2) — для котлов прямоточных с наддувом.
Популярные статьи  Электросчетчики двухтарифные: как выбрать — узнайте, какой лучше по характеристикам

Напряжение питания комплекта — трехфазная сеть 380/220 или 220/127 В с колебаниями в пределах от +10 до -15 %. Напряжение питания устанавливают с помошью перемычек на колодке, расположенной в блоке управления и сигнализации (БУС). Частота переменного тока 50 ± 1 Гц. Потребляемая мощность не более 300 В·А.

КСУ-2П совместно с датчиками и исполнительными устройствами обеспечивает: двухпозиционное регулирование основных технологических параметров котла (стабилизацию уровня воды в барабане — для КСУ-2П-1-Г и КСУ-2П-2-Г; стабилизацию давления пара — для всех модификаций); автоматику безопасности (подача газа к котлу прекращается при аварийных понижении и повышении давления газа, понижении давления воздуха, повышении давления пара на выходе из котла, отсутствии пламени горелки, аварийных повышении и понижении уровня в барабане котла — для КСУ-2П-1-Г и КСУ-2П-2-Г, понижении разрежения в топке котла — для КСУ-2П-1-Г, при аварийном повышении температуры пара на выходе из котла и температуры отходящих газов — для КСУ-2П- 3-Г); световую и звуковую аварийную сигнализацию с запоминанием первопричины аварии; выдачу на диспетчерский пульт сигналов о включении комплекта и останове котла; автоматический пуск и останов; рабочую сигнализацию.

БУС содержит функциональные блоки. На передней панели БУС размещены органы оперативного управления и сигнализации (рисунок ниже). Кроме того, БУС включает в себя промежуточные реле, используемые для управления исполнительными устройствами котла и магнитными пускателями блока БКЭ 16, а также и для переключения цепей БУС в процессе выполнения программы управления.

Техническое устройство и принцип работы газового котла Навьен

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

Устройство газового котла Навьен

Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.

Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.

Как подключить и настроить

Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.

Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).

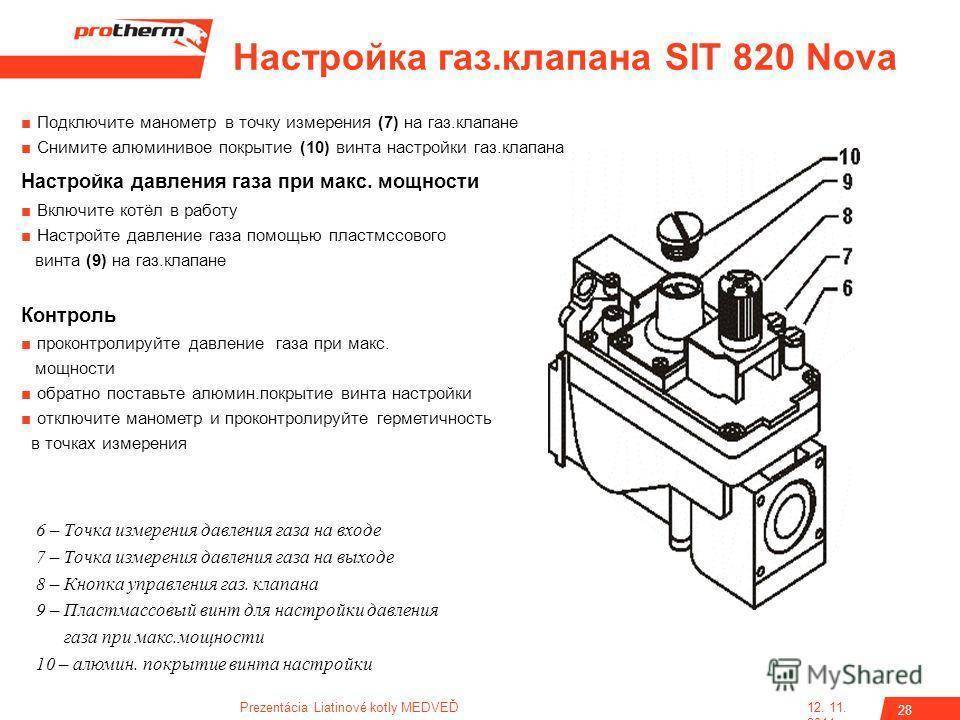

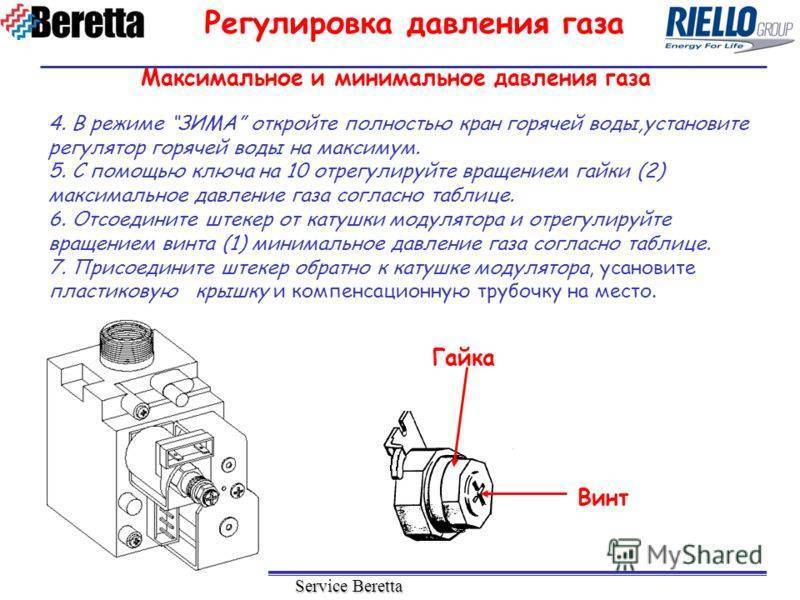

Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

Краткая инструкция по эксплуатации: управление и регулировка

Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.

Распространённые ошибки и причины неполадок

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

В этой таблице приведены распространённые ошибки котлов Навьен

Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.

Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

Принцип работы энергонезависимой автоматики для газовых котлов

Приборы контроля могут быть механическими, то есть не нуждающимися в электроэнергии, а регулировка автоматики газового котла производится человеком. Все функции работают за счёт геометрических изменений в деталях прибора под воздействием температур. При всём удобстве электроники, многие выбирают именно вариант ручного управления.

На это есть ряд причин:

  • Ручное управление предельно простое.
  • Оно гораздо дешевле электронных приборов.
  • Механическим приборам не страшно отключение электричества, скачки напряжения, не требуется дополнительно покупать стабилизатор напряжения.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Автоматика безопасности газового оборудования

Принцип работы такой: хозяин дома выставляет нужную температуру, повернув ручку регулятора с градуированной шкалой. В теплообменнике есть термопара со встроенным стержнем, изготовленным из инвара (железо + никель). При нагревании стержень удлиняется, при охлаждении становится короче. Стержень воздействует на клапан, увеличивающий или уменьшающий подачу газа.

По тому же принципу работает и датчик тяги, обязательный для котлов с открытой камерой сгорания. Он устанавливается в дымовом колпаке. Действие основано на свойствах биметаллической пластины, которая выгибается при повышении температуры до 75 0С и размыкает контакты. Когда пламя становится меньше, пластина возвращается в обычное состояние.

Объект автоматизации

Котельное оборудование как объект регулирования является сложной динамической системой со множеством взаимосвязанных входных и выходных параметров. Автоматизация котельных осложняется тем, что в паровых агрегатах очень велики скорости протекания технологических процессов. К основным регулируемым величинам относят:

  • расход и давление теплоносителя (воды или пара);
  • разряжение в топке;
  • уровень в питательном резервуаре;
  • в последние годы повышенные экологические требования предъявляются к качеству приготавливаемой топливной смеси и, как следствие, к температуре и составу продуктов дымоудаления.
Популярные статьи  Дымовая труба для котельной: расчет высоты и сечения по техническим нормативам

Электронная

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Управление газовым котлом осуществляет электронный блок управления, способный устанавливать оптимальный режим работы в соответствии с заданной программой и опираясь на показания целого ряда датчиков. Основное преимущество – точность выставления режима работы, оптимизация расхода газа и возможность программирования работы отопительного оборудования. Основной недостаток – зависимость от электричества, если его по каким-то причинам нет, то и газовый котел прекращает свою работу.

Для непрерывного отопления дома требуется установка источника бесперебойного питания (ИБП) и стабилизатора напряжения для стабильной работы схемы управления. Еще одним недостатком электронной автоматики является слабая ремонтопригодность. Датчики часто используются унифицированные и их легко заменить, но если сломался силовой блок управления, то заменять его придется целиком, что обойдется недешево.

В основе лежит механическая система клапанов, определяющая подачу и распределение газа. Управление клапанами отдается ряду электромагнитных реле. По умолчанию все клапаны закрыты. Только при соблюдении ряда условий блок управления подает питание на реле и тем самым подает газ к горелкам в камере сгорания.

В своей работе электронный блок опирается на показания термочувствительных датчиков, установленных на входе и выходе теплообменника, на выходе в дымоход. В качественных котлах дополнительно устанавливаются датчики потока, датчик СО (угарного газа) и СО2 (углекислого газа), а также внешние электронные термометры, определяющие температуру на улице и в помещении. В результате электронный блок управления способен выработать наиболее эффективный режим работы, при котором расход газа и нагрев теплоносителя происходит ровно в тех объемах, которые нужны для поддержания комфортной температуры в доме.

Почти во всех газовых котлах с электронным управлением имеется возможность подключения внешнего микроконтроллера, если он еще не включен в состав оборудования. С помощью дисплея он дает возможность следить за точными значениями температуры теплоносителя, пультом управления – определять режим работы котла и задавать расписание на день и неделю. В самом простом варианте электронный блок управления работает с той же эффективностью, что и механическая автоматика, и при этом обходится достаточно дешево, а при необходимости подключается внешний микроконтроллер.

Функции и разновидности газовых клапанов

Газовый клапан – это одна из ступеней трубопроводной арматуры. Он регулирует, распределяет и перекрывает газовый поток.

Отверстие клапана, через которое движется газ, называется седло. Его перекрывает диск или поршень.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройкеГазовые клапаны, в зависимости от количества рабочих положений и числа входов, могут быть различными:

  • одностадийными;
  • двухстадийными;
  • трёхстадийными;
  • модулирующими.

Одностадийные (или одноходовые) имеют всего два входа и два рабочих положения: вкл./выкл.

У двухстадийного прибора есть один вход и два выхода. Открытие происходит через промежуточное положение, и пуск осуществляется более плавно.

Трёхстадийный клапан ставят на котлы, обладающие двумя степенями мощности.

Модулируемые клапаны – для котлов с плавным изменением мощности.

Автоматизированная блочно-модульная газовая котельная

Параметры проекта

Тепловая мощность проектируемой котельной 5,7 МВт. Система теплоснабжения одноконтурная, закрытая. Основное топливо – природный газ, резервное–дизельное топливо. Установленный объем потребления природного газа: 2,955 млн. м3/год, 0,759 тыс. м3/час.

Описание проекта

Технико-экономическое обоснование: Блочно-модульная газовая котельная с учетом смены жидкого топлива (мазут) на более дешевое газообразное топливо (природный газ) с наименьшими затратами содержания новой котельной.Состав проекта: 1.Водогрейные котлы суммарной тепловой тепловой мощностью 5 МВт. Применение 3-х импортных автоматизированных жаротрубных водогрейных котлов с температурой нагрева воды не выше 338 К (1150 С) и КПД более 90%, имеющих возможность работы в автономном режиме.

2.Газогорелочные устройства. Применение 3-х импортных автоматизированных комбинированных (газо-дизельных) горелочных устройств, обеспечивающих безопасную работу, исключающую вмешательство человека, с минимально допустимыми выбросами загрязняющих веществ в окружающую среду.

3.Система автоматики безопасности котлоагрегата в соответствии с требованиями «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 Мпа (0,7 кгс/см2) водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 338 К (1150 С)

4.Насосное оборудование котельной с системой автоматического резервирования. Применение импортных насосных агрегатов со сниженным энергопотреблением и автоматической защитой основных параметров работы.

5.Система автоматики регулирования мощности котельной. Применение погодозависимой автоматики регулирования мощности котельной, имеющей возможность работы котельной по одному из четырех нормативных температурных графиков отпуска тепла.

6. Система подпиточной и докотловой обработки воды. Применение импортных автоматизированных систем химической очистки воды, работающих по принципу Na-катионирования. Применение импортных автоматизированных систем химической очистки воды от соединений железа определяется по результатам исходной воды. Применение импортных автоматизированных систем комплексного дозирования реагента для корректировки качества теплоносителя.

7. Система учета расхода теплоносителей – применение коммерческих узлов учета газа с телеметрией холодной воды, тепловой энергии и расхода горячей воды.

8. Система газоснабжения котельной – применение блочных газорегуляторных пунктов в соответствии с «Правилами безопасности систем газораспределения и газопотребления» определяется на основании проекта реконструкции котельной.

9. Система электроснабжения котельной – применение шкафных вводных распределительных устройств силового оборудования определяется на основании проекта реконструкции котельной.

По материалу и типу теплообменника

Теплообменники могут быть:

  • чугунными;
  • медными;
  • алюминиево-кремниевыми;
  • из углеродистой или нержавеющей стали.

Конструкция теплообменника тоже может различаться.

Самые популярные – раздельные теплообменники. Отдельно проходит вода отопления, отдельно вода для домашних нужд жильцов. Они немного дороже, но более надёжны.

Битермический теплообменник выглядит, как труба в трубе. Во внутренней трубе вода ГВС, которую нужно согреть, а во внешней циркулирует теплоноситель отопления.

Третий тип – теплообменник, в котором встроен змеевик. Ёмкость с водой греется от теплоносителя, протекающего в змеевике. Косвенная система нагрева всем хороша, но летом либо придётся топить котёл, либо жить без горячей воды.

Битермический вариант не рекомендуется использовать там, где жёсткая вода. И будьте готовы, что каждый раз сначала из крана будет сливаться обжигающая вода, а уж потом нужной вам температуры.

Чувствительность — залог быстрого износа.

Разумеется, комфортная температура нравится всем. Современные системы предлагают тонкую настройку теплообменников, которые в состоянии поддерживать строго заданную температуру в помещении.

С объемными газовыми котлами все понятно — 100 или 200 литров воды будут остывать крайне долго, даже на один градус. Однако, совсем другая ситуация с настенными приборами, объемом до 10-12 литров. Там счет идет на минуты, что вызывает тактование. Особенно ситуация характерна для межсезонья.

Околонулевая температура за окном — сложная проблема для автоматики котла. Теплоотдача в окружающую среду недостаточно сильна для постоянной работы даже на малых мощностях, но все же проявляется при отсутствии нагрева. Небольшой диапазон в 2-4 градуса вызывает постоянный запуск и прерывание цикла, что изрядно изнашивает котел. Верным решением будет увеличить разброс до 10-12 градусов.

Проверка исправности и замена автоматики

Сроки периодичности проверки систем автоматики котлов, работающих на газовом топливе, оговариваются в СНиП. Обслуживание осуществляется дважды в год при плановом осмотре, перед началом и после окончания отопительного сезона.

Популярные статьи  Канальные бесшумные вентиляторы для вытяжки: существующие виды приборов и их рабочие параметры

На необходимость в проведении ремонтных работ, указывают следующие признаки:

  • Участившиеся неисправности автоматики котлов, работающих на газе. Проблемной считается ситуация, при которой, котел самостоятельно отключается раз в несколько недель.
  • Самопроизвольное затухание огня.
  • Отказ системы розжига.

Обслуживание и настройка автоматики газового отопительного котла, согласно действующим правилам, выполняется исключительно квалифицированным персоналом, имеющим соответствующее разрешение и лицензию. Электронный блок управления, требует установки специального программного обеспечения (прошивки).

Во время очередного сезонного осмотра, проводится диагностика микропроцессора, чего требуют правила обслуживания релейной автоматики. В большинстве контроллеров, установлена функция диагностирования проблем, отчет о которых сохраняется в памяти устройства. Информация об ошибках, учитывается при настройке модуля.

Полная замена автоматики, требуется крайне редко. В большинстве случаев, меняются отдельные узлы: термопара, клапаны, датчики и т.п.

Принцип работы и разновидности энергозависимых систем

Как работает автоматика газового котла? Энергозависимые системы нуждаются в электричестве и представляют собой сложные электронные приборы, самостоятельно регулирующие подачу топлива и мощность пламени, а значит, помогают экономить средства на отоплении дома.

Термостат комнатный

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Термостат располагается в комнате, где нужно контролировать температуру. Датчики производят измерение.

В случае если температура стала меньше заданной, термостат посылает сигнал котлу и тот автоматически начинает работать.

Когда t достигает комфортных для жильцов показателей, перекрывается клапан и котёл прекращает работу.

Подсоединяется к котлу кабелем.

Суточный программатор

Прибор выполняет ту же роль, что и термостат, но с возможностью задавать программу на 24 часа. Программирует по времени температуру для отопления и для горячего водоснабжения. Через сутки цикл повторяется.

Подсоединяется к котлу кабелем и по радиоканалу.

Недельный программатор

Обладает более широкими возможностями для программирования климата в доме. Есть готовые режимы и настраиваемые. Радиус действия – от 30 м. и больше. Данные выводятся на дисплей с подсветкой. Приборы могут подбираться по цвету для конкретного интерьера.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Недельный программатор Auraton 2025

Элементы безопасности и комфортной эксплуатации

В группу автоматических приспособлений для котлов входит множество элементов, которые можно разбить на две большие группы: механизмы, обеспечивающие безопасность работы, и приборы, способствующие комфортной эксплуатации котла.

За безопасное функционирование несут ответственность следующие детали:

термостат;
датчики контроля тяги и пламени;
предохранительный клапан.

Датчик контроля пламени состоит из термопары и элемтромагнитного газового клапана, перекрывающего или включающего подачу газа.

Регулятор температуры пламени (термостат) поддерживает необходимую температуру теплоносителя, а также осуществляет защиту от перегрева. Этот модуль включает или выключает котел, как только теплоноситель достигает критической отметки (максимальной или минимальной).

Модуль контроля тяги прекращает газоподачу на горелку, как только от повышенной температуры меняется расположение биметаллической пластинки (она выгибается при нагревании, перекрывая трубу, через которую ведется подача топлива).

Более подробно датчики температуры, тяги, давления и пламени мы рассмотрели в этой статье.

Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

С помощью предохранительного клапана проводится регулировка, распределение и перекрытие газового потока

В системе отопления предохранительный клапан – неразрывный компонент трубопроводной арматуры, имеющий важное значение в осуществлении контроля объема теплоносителя, задействованного в контуре. Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло

Для выключения устройства его нужно перекрыть диском либо поршнем

Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло. Для выключения устройства его нужно перекрыть диском либо поршнем.

В зависимости от числа рабочих положений газовые клапаны могут быть одно-, двух- и трехстадийными, а также моделирующими:

Одностадийные устройства имеют только два рабочих положения: включен/выключен.
Двухстадийный прибор снабжен одним входом и двумя выходами, при этом клапан открывается при повороте его в промежуточное положение, благодаря чему включения происходит более плавно.
Трехстадийным приспособлением снабжаются котлы, у которых предусмотрено два уровня мощности.
Модулируемые клапаны применяются для плавного изменения показателя мощности устройств.

Автоматика, используемая для удобства, включает в себя опции, которые обычно выполняются пользователями отопительных систем. К ним относятся авторозжиг горелки, самостоятельная диагностика, подбор оптимального режима работы и другие.

Выводы и полезное видео по теме

На представленном видеоролике вы найдете краткую инструкцию по установке газового котла, оснащенного автоматической системой Eurosit.

Современный газовый котел – достаточно сложная конструкция, в которой предусмотрено множество полезных функций. Автоматика большинства моделей значительно облегчает их эксплуатацию, берет на себя управление механизмами и контроль за их работой.

Это значительно повышает уровень безопасности при функционировании отопительной системы, а также повышает ее эффективность путем подбора оптимального режима.

Вам требуется отрегулировать автоматику вашего газового котла? Вы хотите самостоятельно заняться решением этой задачи и хотите уточнить некоторые моменты? Не стесняйтесь – задавайте свои вопросы под этой статьей, а наши эксперты постараются вам помочь.

Или вы успешно справились с регулировкой автоматики и хотите поделиться своим опытом с другими пользователями? Пишите свои советы, добавляйте фото с изображением основных моментов – ваши рекомендации будут весьма полезны другим владельцам такого же котла.

Выводы и полезное видео по теме

В ролике рассмотрены конструктивные детали датчиков тяги, место расположения этих компонентов и их принцип работы:

Если профессиональные мастера достаточно хорошо знакомы с газовым оборудованием, для обычного пользователя устранение неисправностей газового котла – это «тёмный лес». Кроме того, обращение с газовыми системами при отсутствии соответствующих знаний чревато серьёзными последствиями.

Поэтому когда есть желание самостоятельно заменить или отремонтировать тот же датчик тяги или какое-то иное оборудование газовой колонки, прежде нужно как минимум изучить систему. Но лучший способ устранения дефектов газовой системы – это обращение к специалистам.

Хотите дополнить изложенный выше материал полезными замечаниями по принципу работы датчика тяги? Или желаете поделиться с другими пользователями своим опытом проверки датчика? Пишите свои замечания и комментарии в блоке ниже, добавляйте уникальные фото собственноручного тестирования.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
