Из каких элементов состоит тепловая пушка

Обогревающий прибор собирают из таких комплектующих, как:

  • корпус, представляющий собой короткую трубу большого диаметра, иногда куб или призму. Стенки корпуса часто толстостенные (в электрических моделях, особенно мобильных, стенка корпуса тоньше, в горелочных -толще). Материалом служит металл, огнестойкий пластик или керамика;
  • нагревательный элемент (ТЭН, спираль, либо горелка). Именно от него зависит мощность, КПД и безопасность прибора;
  • вентилятор для эффективного воздухообмена. Он значительно мощнее бытового, поэтому переделать обычный тепловентилятор в тепловую пушку не получится, даже при хорошем нагревательном элементе КПД такой самоделки окажется ниже положенного;
  • автоматика с проводами и кнопками включения, выключения, регулировки мощности. Блок управления должен быть надёжным, а проводники — достаточно толстыми, иначе прибор быстро выйдет из строя;
  • защитная металлическая решётка, которая не позволяет пользователю прикоснуться к нагревательному элементу. Она также предотвращает попадание в прибор крупных горючих предметов.

Такое строение характерно только для электрических тепловых пушек со спиралью

В хорошей тепловой пушке обязательно должен быть термостат — ограничитель нагрева, способный проконтролировать текущую температуру и вовремя включить/выключить прибор. Он помогает эффективнее использовать приспособление и электроэнергию/теплоноситель, а также продлить срок службы самого прибора. Отсутствие термоограничителя может стать причиной пожара на складе либо гибели растений в теплице или оранжерее.

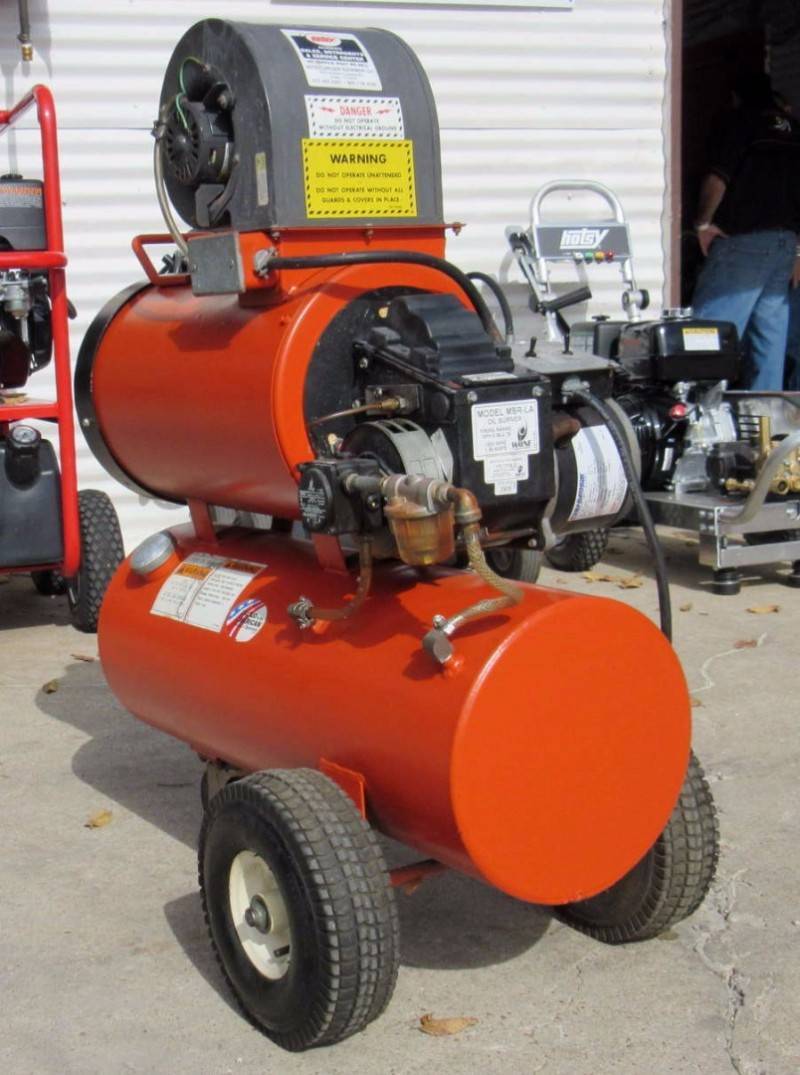

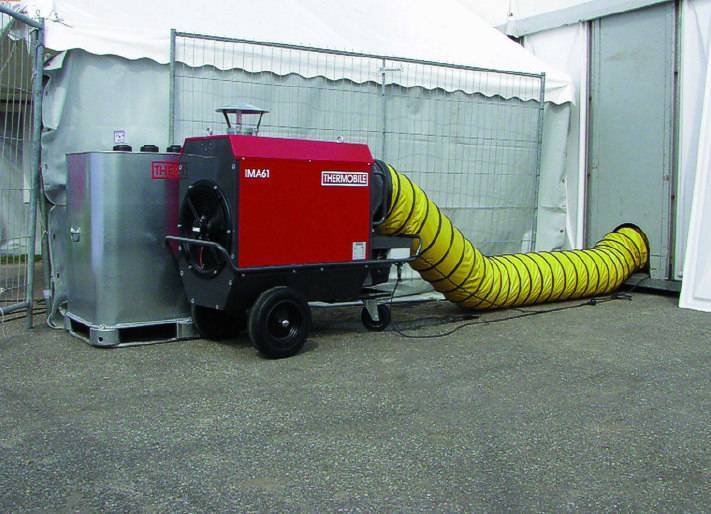

Производители тепловых пушек на отработке

В продаже можно встретить готовые модели устройств, работа которых осуществляется на отработанном масле. От самодельных устройств они отличаются эстетичным внешним видом, высоким КПД, энергоемкостью, а также высокими техническими характеристиками.

Современные модели оснащены электророзжигом и автоматикой, благодаря которой можно регулировать подачу топлива, экстренно отключать прибор при внештатных ситуациях, устанавливать различные тепловые режимы, адаптировать агрегат к работе на разных видах топлива.

Аппараты, работающие на отработанных маслах, выпускаются фирмами, которые дислоцируются в Европе, США, Азии. Назовем лишь несколько авторитетных производителей и их топовые модели.

Kroll – истинно немецкое качество

Известная компания, основанная более 30 лет тому назад, считается одним из мировых лидеров в области нагревательной техники (горелок, осушителей, тепловых пушек, генераторов).

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиМодели Kroll отличаются доступной стоимостью и небольшими габаритами. Благодаря минимальному количеству автоматики, для их обслуживания не требуется сложного оборудования и помощи специалистов

Изделия этого бренда, имеющие все необходимые российские и европейские сертификаты качества, отличаются безопасностью, экономичностью, надежностью в работе, а также имеют привлекательный дизайн.

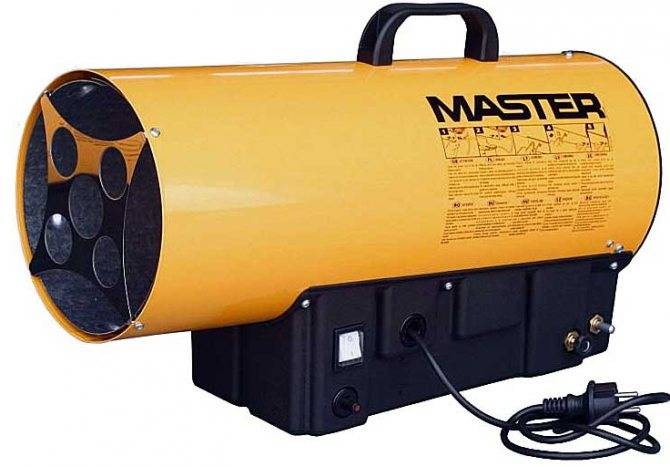

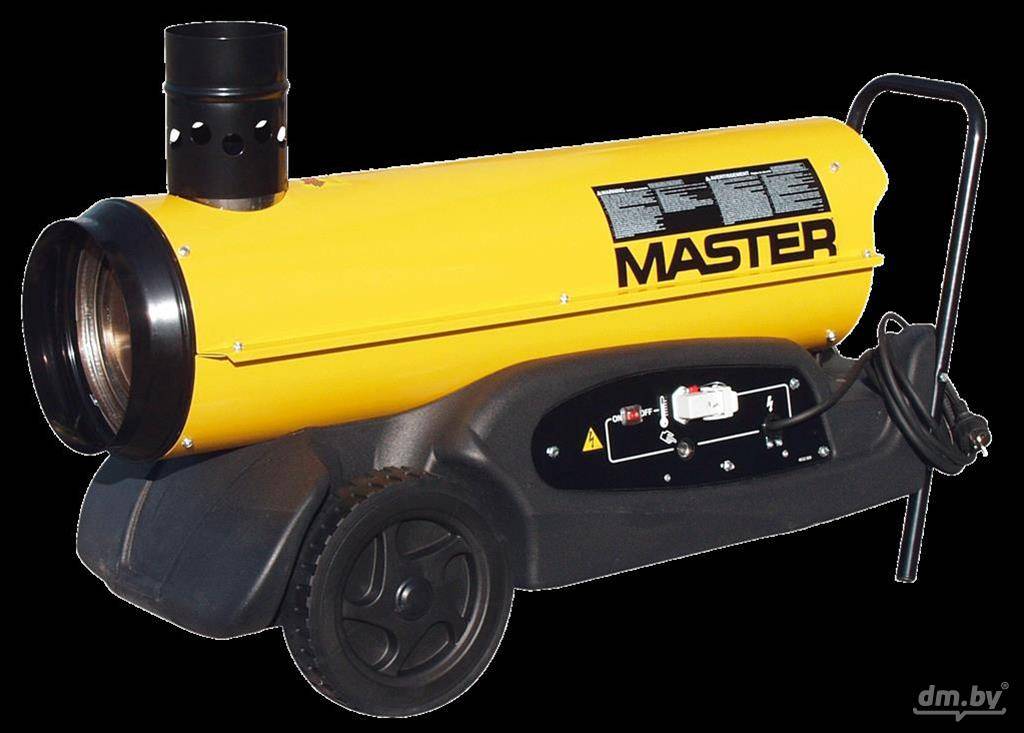

Master – компания с полувековым опытом

Известный американский производитель, являющийся одним из лидеров продаж теплового оборудования, особенно теплогенераторов. Техпараметры предлагаемых приборов демонстрируют рекордные показатели в отрасли, в то же время практически все варианты отличаются компактностью и мобильностью.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиСтационарный нагреватель MASTER WA 33B, выдающий до 30 киловатт тепла, может работать на любом виде отработки. Конструкция прибора предусматривает ручной розжиг, стойкий к износу и полностью безопасный корпус

Линейка MASTER WA объединяет серию экономичный устройств, способных работать практически на любой разновидности отработанного топлива: моторных и биологических маслах, гидравлической жидкости. Мощность моделей, входящих в серию варьируется от 19 до 59 кВт, благодаря чему можно легко подобрать приспособление для отопления пространства определенной площади.

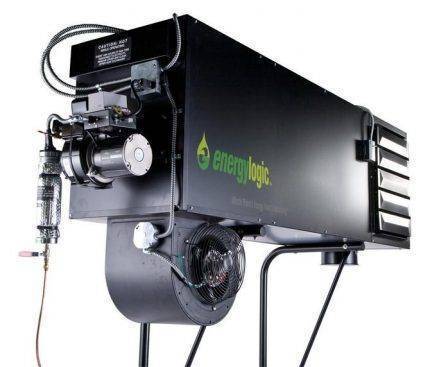

EnergyLogic – нагреватели на отработанном масле

Американская компания, имеющая 30-летний опыт работы и десятки запатентованных инноваций, придает особое внимание производству котлов, горелок, нагревателей и прочего оборудования, работающих на отработанном масле. В модели EnergyLogic EL-200H предусмотрен топливный насос, дающий возможность точно дозировать различные виды топлива

В ней имеются также жалюзи для выхода горячего воздуха, которые могут иметь различное расположение

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиВ модели EnergyLogic EL-200H предусмотрен топливный насос, дающий возможность точно дозировать различные виды топлива. В ней имеются также жалюзи для выхода горячего воздуха, которые могут иметь различное расположение

Продукция в основном изготовляется из нержавеющей стали, отличающейся стойкостью к коррозии и прекрасной способностью выдерживать высокие температуры. При этом используются стандартные детали, широко присутствующие на рынке, что облегчает эксплуатацию, упрощает монтаж и обслуживание.

Hiton – бюджетные приборы

Польская компания, датой основания которой является 2002 год.

Фирма специализируется на производстве экотопливных обогревательных приборов, включая теплогенераторы и тепловые пушки, работающие на отработанном моторном масле.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиНагреватели Hiton, эффективность которых может достигать 91%, оборудованы топливным баком и горелкой, отличаются простотой конструкции, не требуют сложного монтажа, надежно функционируют в течение длительного времени

Нагреватели этой марки капельного типа  HP-115, HP-125, HP-145, HP-145R могут функционировать на отработанных минеральных маслах, на дизельном топливе или на смеси этих двух видов горючих, а также на растительных маслах.

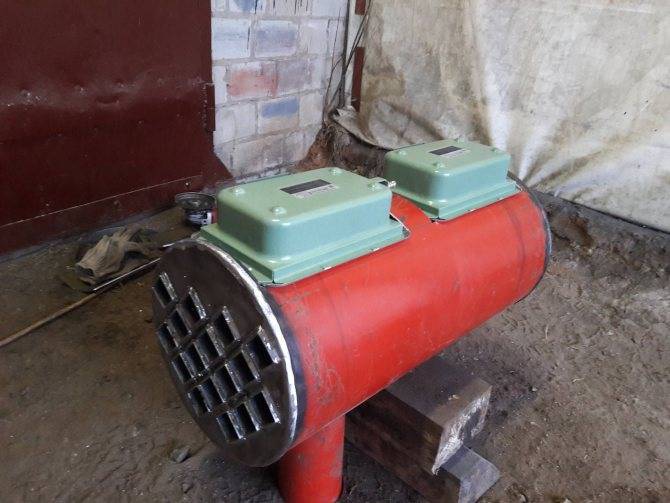

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

  • труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
  • труба такой же длины, но диаметром 80 мм для камеры сгорания;
  • труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
  • газовая горелка, оснащеная пьезоподжигом;
  • любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

  1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
  2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
  3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
  4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

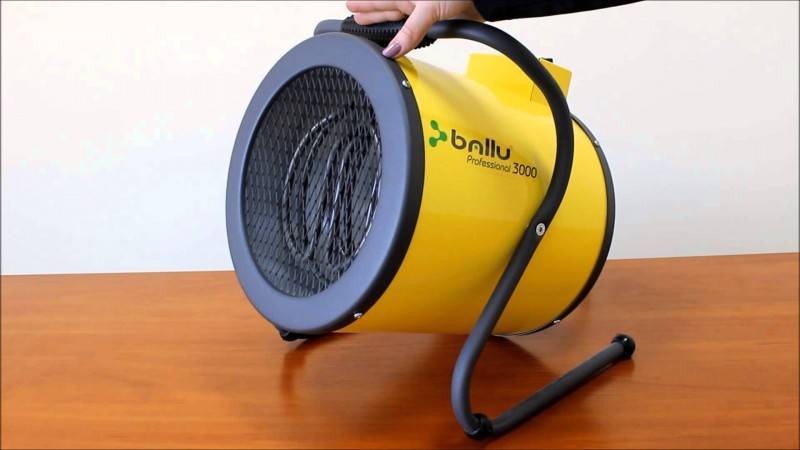

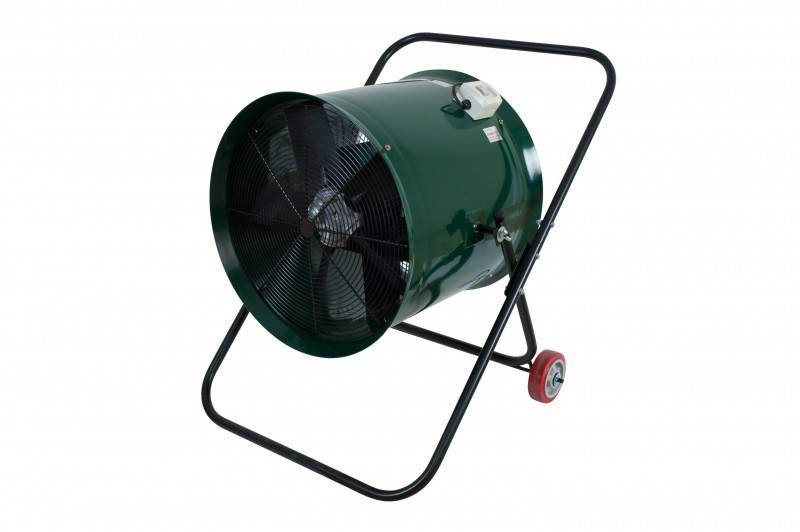

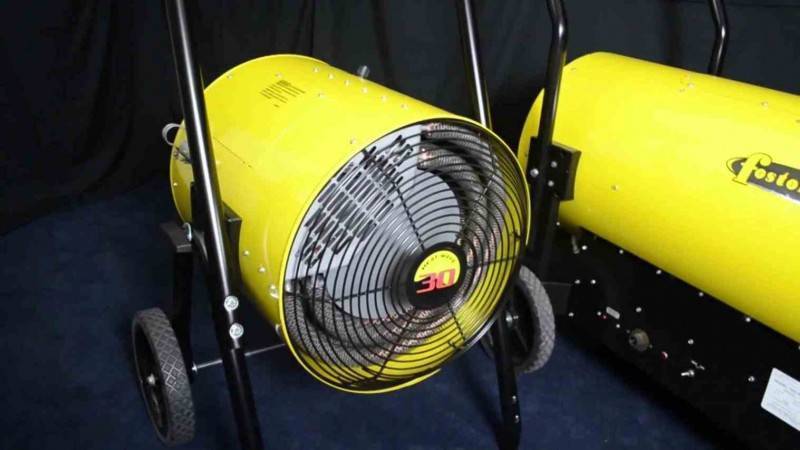

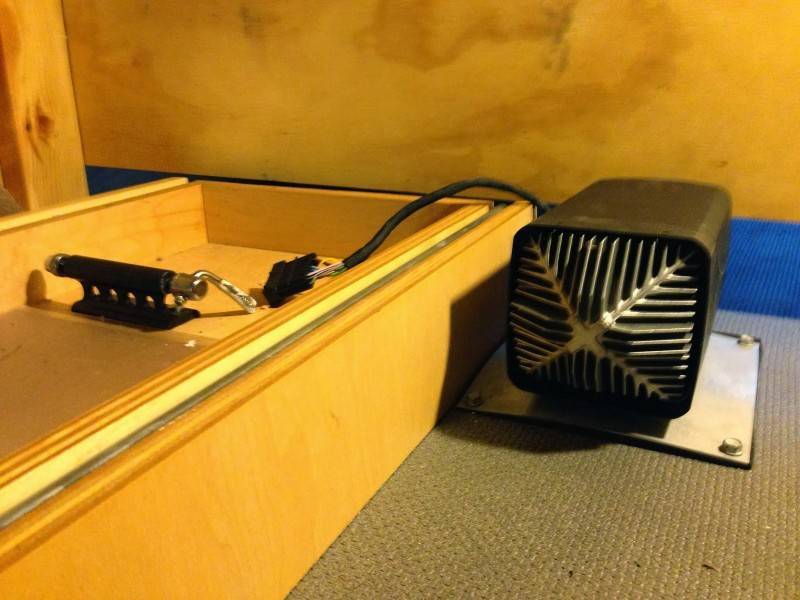

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Если внимательно изучить устройство дизельных и газовых тепловентиляторов, то станет понятно, что сделать их в домашних условиях непросто. Да и то, удастся собрать пушку прямого нагрева, а вот выполнить эффективный теплообменник для разделения потоков будет затруднительно. Правда, некоторые домашние мастера решают этот вопрос с помощью 2 труб, помещенных одна в другую, но подобная конструкция малоэффективна и будет выбрасывать много тепла в дымоход.

Зато сделать тепловую пушку своими руками сможет практически кто угодно, если она будет работать на электричестве. Для этого понадобится:

  • тонкий листовой металл для изготовления корпуса;
  • нагревательная спираль из нихрома;
  • небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
  • изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
  • клеммы, провода, выключатели.

Мощность агрегата будет зависеть от спирали, поэтому ее следует подобрать по сопротивлению. Например, если нам требуется 3 кВт теплоты, то сила тока, протекающая через спираль, будет равна 3000 Вт / 220 В = 13.6 А. Тогда, по закону Ома сопротивление спирали должно составлять 220 В / 13.6 А = 16.2 Ом. После подбора она крепится внутри корпуса с помощью изоляционных колодок. Металлический корпус можно изготовить из двух предварительно согнутых половинок, скрепив их между собой саморезами. На торце получившейся трубы ставится осевой вентилятор.

Нагревательный элемент и вентилятор подключаются к сети через выключатели, после чего обогреватель готов к работе. Но подобная самодельная тепловая пушка слишком примитивна и не поддается регулировке, кроме того, спираль активно сжигает кислород. Продвинутые пользователи, имеющие познания в электротехнике, могут вместо нихрома задействовать воздушные ТЭНы потребной мощности с терморегуляторами. Также можно добавить к агрегату ступенчатое регулирование, если включать ТЭНы по очереди.

Применение тепловой пушки

Все модели тепловых пушек отлично подходят для производственных, складских помещений, а также для строительных работ. Как правило, в таких случаях выбирают тепловые пушки на горючем (газ, керосин, отработанное масло, солярка), так как они эффективны на большой площади и имеют высокий КПД. Но многие также можно использовать для отопления жилых помещений и гаражей. Наиболее для этого подходят электрические тепловые пушки мощностью не больше 2 кВт.

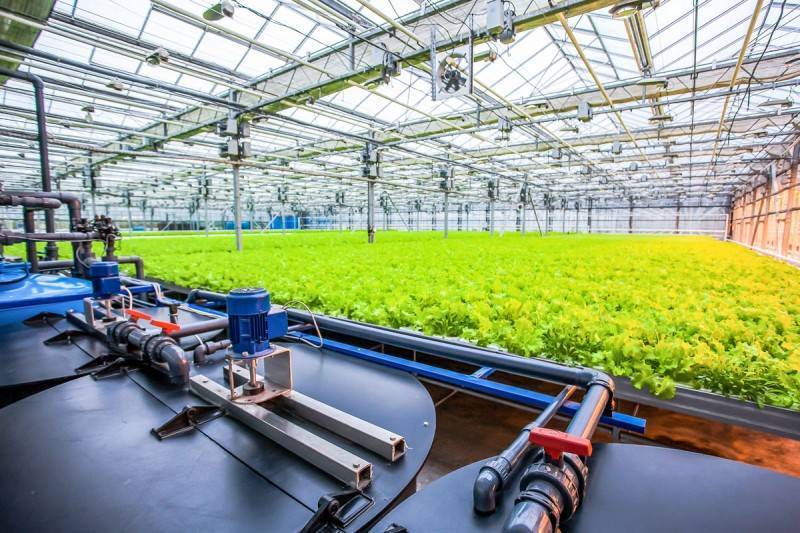

Тепловой пушкой можно эффективно просушивать урожай, в случае если влага попадает в хранилище (зерно, овощи), изготавливать сухофрукты, отапливать теплицы и оранжереи. При покупке тепловой пушки следует подбирать прибор под индивидуальные потребности и параметры:

  • Площадь помещения;
  • Характеристики дома (кирпичный, деревянный), а также теплоизоляцию стен и потолка (утепленный или нет);
  • Персональные требования к прибору (размер, место установки, расстояние до розетки).

Если в приборе есть автоматика. То можно устанавливать разные режимы для отопления дома. Например, в разные времена года, днем и ночью. Для обогрева дома это выгодное вложение денег, так как в таком приборе совмещается хорошие цена и качество. Можно отметить долговечность тепловой пушки.

Как выбрать тепловую пушку по техническим параметрам

Одним из важнейших технических параметров любой тепловой пушки является уровень ее производительности. В характеристиках производители указывают количество киловатт, которые способна выдать пушка в интенсивном режиме работы. Расчет уровня производительности можно выполнить и самостоятельно.

Мощности в 1 кВт в среднем хватает для обогрева площади в 10 м² при условии, что высота потолков не превышает 3 м. Этот показатель является условным, поскольку он зависит от эксплуатационных условий помещения, которое нуждается в обогреве.

Факторы, которые влияют на эффективность обогрева:

  • толщина стен;
  • наличие и качество утепления;
  • состояние вентиляционной системы;
  • утечки тепла (частота открывания ворот или дверей);
  • количество окон и дверных проемов, их размер;
  • температура воздуха на улице;
  • состояние полов;
  • сила ветра и др.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

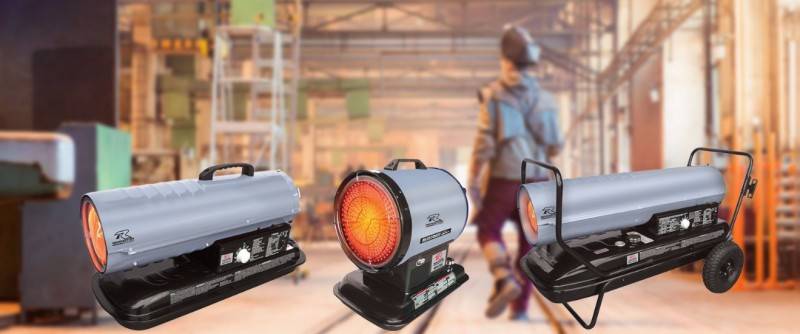

Тепловые пушки на дизельном топливе представлены в разных мощностях, что позволяет подобрать прибор как для небольшого помещения, так и для производств и ангаров.

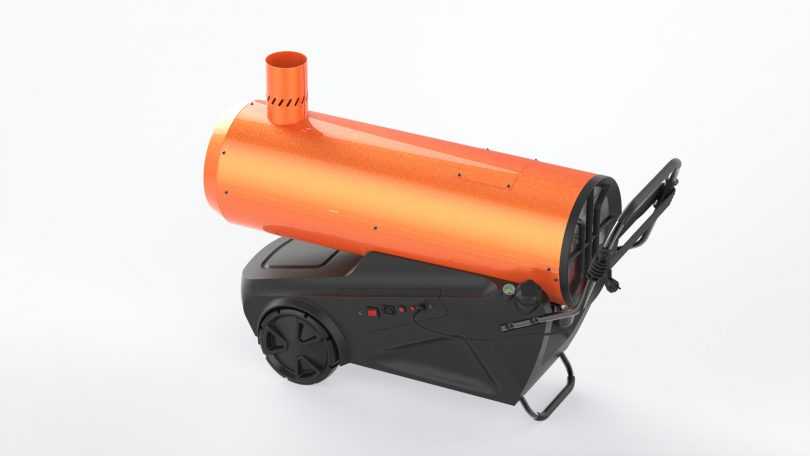

Цена дизельной тепловой пушки непрямого нагрева не является показателем качества

Подбирая прибор, желательно обращать внимание на мощные модификации. Чем выше этот показатель, тем лучше. Если тепла будет много, всегда можно уменьшить интенсивность работы

А при нехватке обогрева придется докупать еще один прибор, что существенно скажется на бюджете. На эффективность дизельного обогревателя оказывает влияние еще и место его установки

Если тепла будет много, всегда можно уменьшить интенсивность работы. А при нехватке обогрева придется докупать еще один прибор, что существенно скажется на бюджете. На эффективность дизельного обогревателя оказывает влияние еще и место его установки.

На заметку! В больших помещениях желательно использовать несколько обогревателей. Расстановка приборов по диагонали будет более эффективной, чем размещение вдоль стены.

Холодный воздух всегда тяжелее теплого, поэтому он всегда скапливается в нижней части помещения. Исходя из этого, становится понятно, что установка пушки на возвышенность или поворачивание ее рабочего края вверх не увеличивает эффективность обогрева. Самое оптимальное положение оборудования – горизонтальное.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиМодель тепловой пушки непрямого нагрева Ballu BHDN-20 способна обогреть помещение площадью до 200 м².

Производительность тепловентиляционного оборудования – еще один параметр, на который следует обращать внимание. У дизельной пушки непрямого нагрева Ballu BHDN-20 этот показатель составляет 500 м³/ч. Это значит, что прибор в течение 1 часа способен эффективно нагреть указанный объем воздуха

Это значит, что прибор в течение 1 часа способен эффективно нагреть указанный объем воздуха.

Не последнее значение имеют габариты и вес конструкций. Масса тепловых пушек может варьироваться в пределах 3-30 кг. Большинство из них имеет мобильную конструкцию, поэтому они удобны в эксплуатации. Чем меньше прибор, тем легче его перемещать.

Назначение и принцип действия тепловой пушки

Тепловая пушка — это, по сути, мощный тепловентилятор, способный быстро и долго обогревать помещения большого размера. Чаще всего прибор выглядит как толстая короткая труба на основании, что и вызывает ассоциации с пушкой. Источник тепла может быть стационарным или передвижным (в облегчённом варианте для переноса либо на базе с колёсами).

Большинство тепловых пушек действительно напоминают пушку, но многие могут быть кубическими

Тепловые пушки необходимы для:

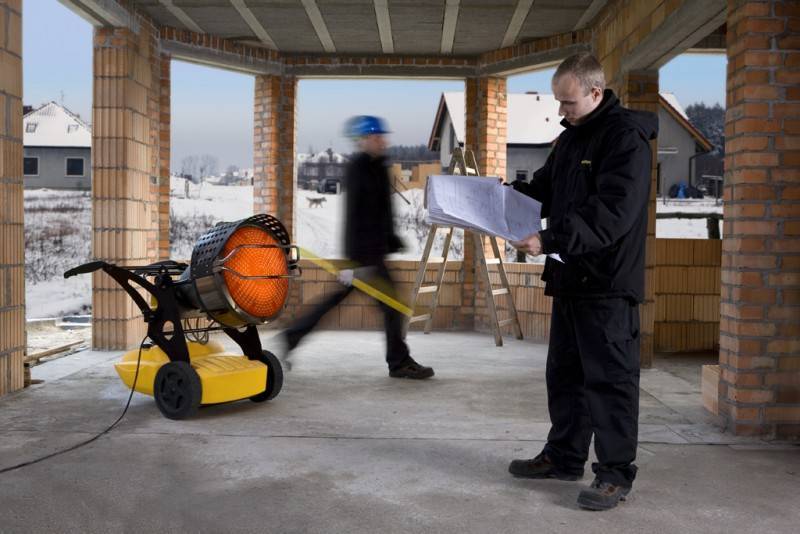

  • эпизодического быстрого нагрева помещений (например, строительных объектов для быстрой просушки штукатурки, зерно/овощехранилищ для уменьшения влажности продуктов);
  • быстрого нагрева комнаты для выполнения специфических работ (например, монтажа или ремонта натяжного потолка);
  • выполнения технологических операций в промышленных зданиях;
  • сезонного обогрева нежилых помещений, не подключённых к тепломагистрали (например, теплиц, ангаров, складов);
  • постоянного либо временного продолжительного обогрева жилых помещений, которые невозможно подключить к другим источникам тепла (например, дач и загородных коттеджей).

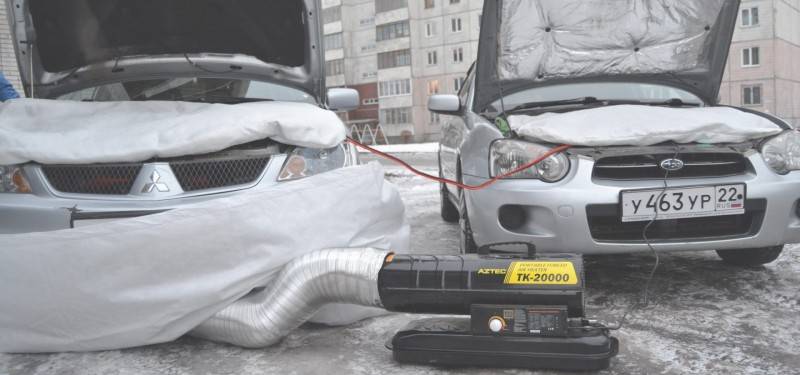

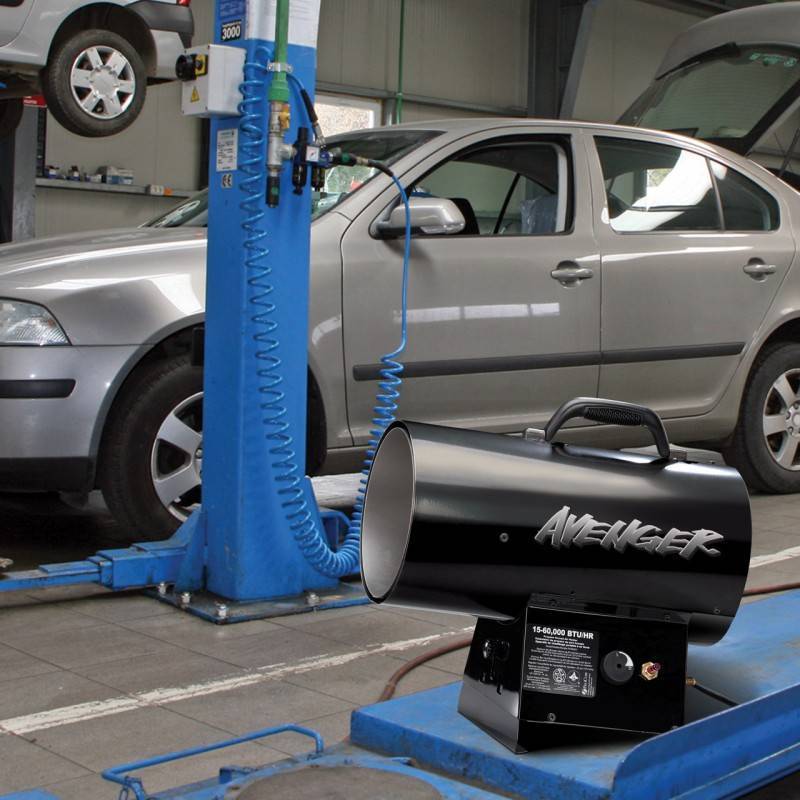

В быту маломощные тепловые пушки помогают отогреть замёрзший на стоянке автомобиль, просушить погрев во время весенних паводков, обеспечить комфортную температуру в беседке поздней осенью и т. д.

В мастерской тепловая пушка обеспечит комфортные условия для работника и оптимальные условия хранения для машины

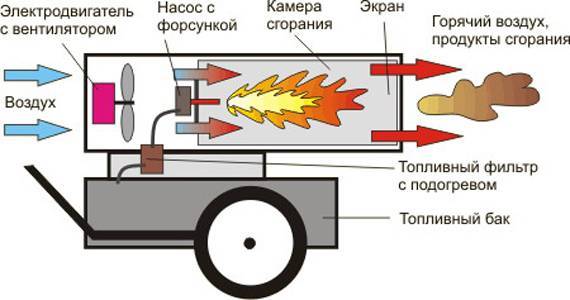

Принцип действия тепловых пушек практически неотличим от способа работы обычного тепловентилятора. Благодаря теплогенератору (ТЭНу, спирали либо сгорающему топливу), он нагревает находящийся внутри корпуса воздух и за счёт вентилятора распространяет этот нагретый воздух по всему помещению.

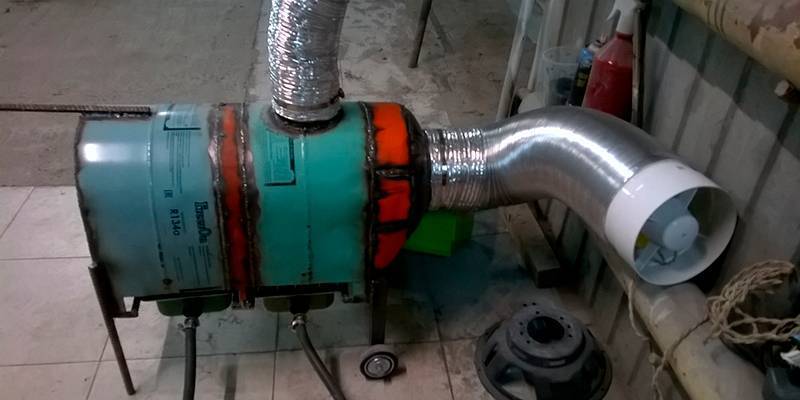

Как сделать тепловую пушку своими руками?

Такой обогреватель несложно изготовить самостоятельно. Однако, следует помнить, что он является пожароопасным, поэтому все требования безопасности нужно соблюдать обязательно.

Рассмотрим технологию изготовления различных видов тепловых пушек.

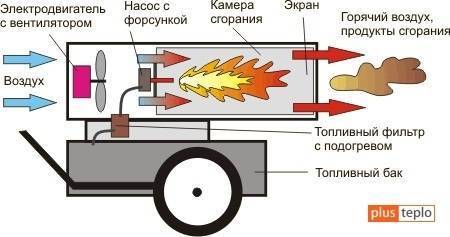

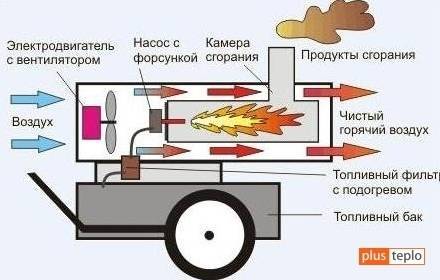

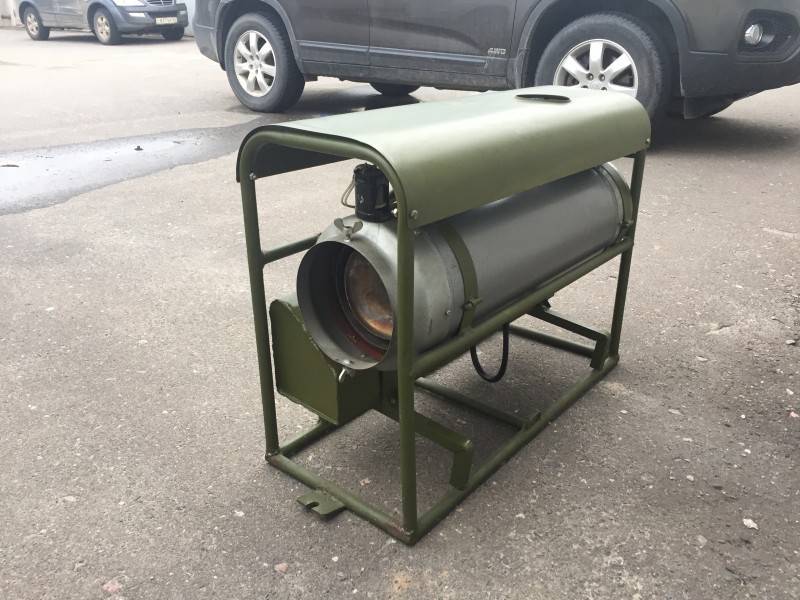

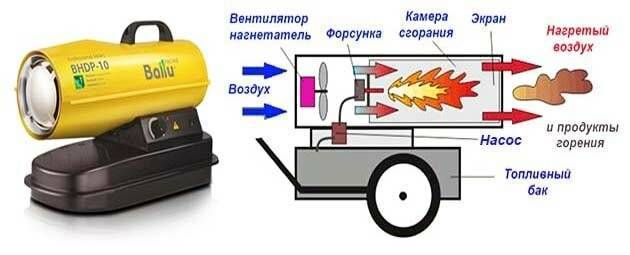

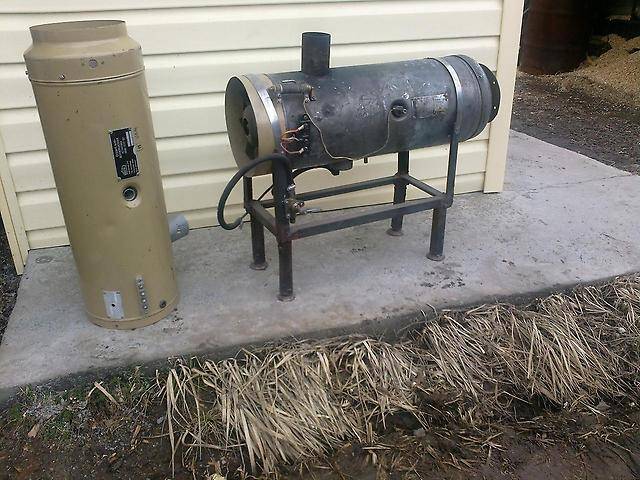

Дизельная

Внутри размещаем:

  • камеру сгорания (делается из трубы в 1,5 – 2 раза меньшего диаметра) с форсункой;
  • вентилятор с электродвигателем.

Камера сгорания должна иметь патрубок для присоединения к дымоходу.

Снаружи к корпусу крепится топливный насос, который будет подавать горючее в форсунку, а также фильтр.

С двух сторон корпус-труба должен быть закрыт решетками.

Во время работы пушки корпус довольно сильно нагревается, поэтому емкость для горючего следует крепить на расстоянии хотя бы в 20 см от него. При этом она должна иметь теплоизоляционную защиту на основе базальтового волокна (пенопласт и другие полимеры при нагреве выделяют вредные летучие вещества).

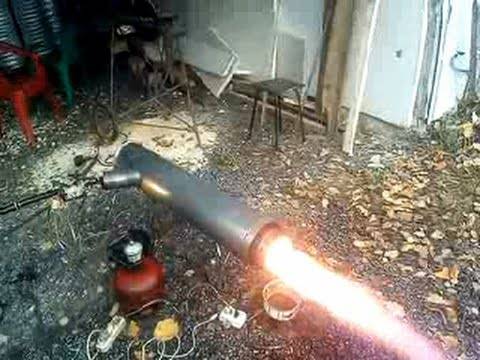

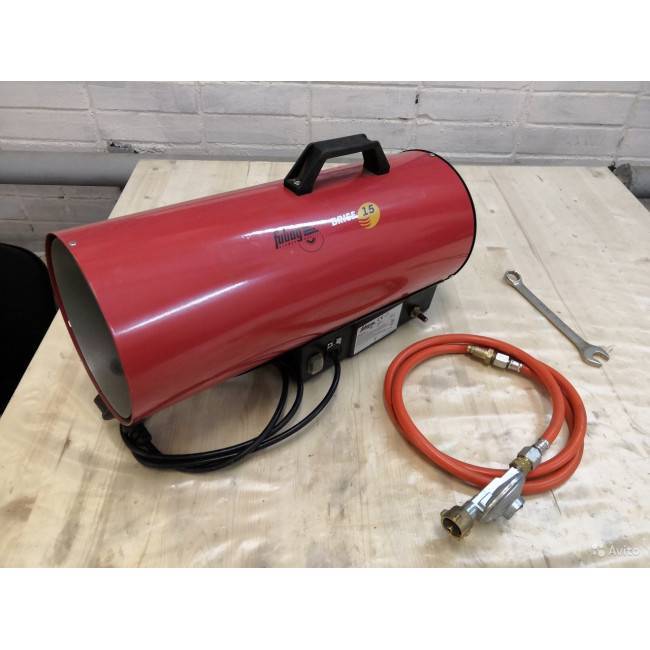

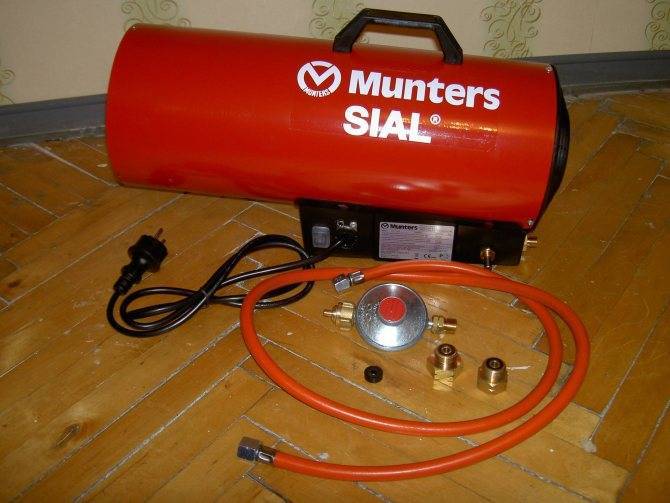

Газовая пушка своими руками

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиЦентральным элементом этой пушки является газовая горелка, длину которой:

  • немного увеличивают при помощи трубы соответствующего диаметра;
  • далее рассверливают имеющееся в ней отверстие, так чтобы его диаметр составил 5 мм.

Жиклер, через который осуществляется подача газа, тоже нужно увеличить — до 2-х мм.

Теплообменник делается из трубы меньшего диаметра:

  1. С одной стороны в него следует вставить удлинитель горелки.
  2. Далее нужно вырезать в теплообменнике отверстие и приварить к нему трубу, по которой будет подаваться нагретый воздух.
  3. На другой ее стороне устанавливается вентилятор с электродвигателем.
  4. Все компоненты можно закрепить при помощи хомутов.
  5. В завершение в пушке необходимо просверлить отверстие, через которое можно будет осуществлять розжиг газа.

Горелка пушки может подключаться как к централизованному газопроводу, так и к баллону с бутаном или пропаном. Во втором случае нужно правильно настроить редуктор, отрегулировав давление. Для обогревателя мощностью до 10 кВт оно должно составлять не более 0,5 атм, для более мощных давление следует увеличивать.

Газовый баллон должен оснащаться теплоизолирующей защитой и располагаться на удалении от сильно нагревающегося корпуса.

Используйте только те баллоны, которые заправлялись с применением профессионального оборудования.

Если для заполнения использовались «самопальные» устройства, может иметь место утечка газа, которая приведет к взрыву.

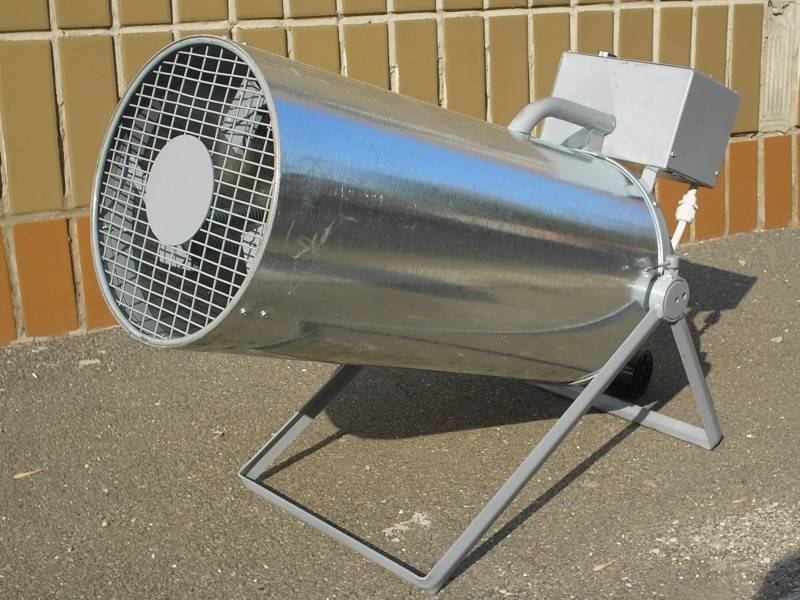

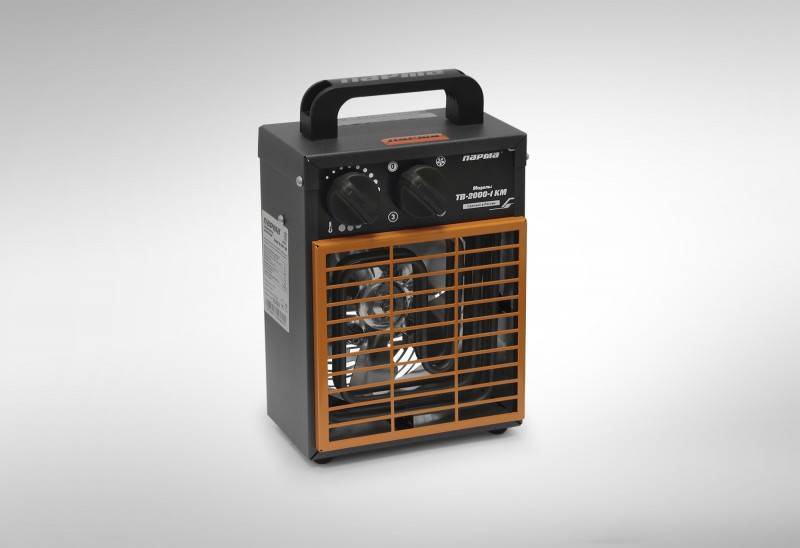

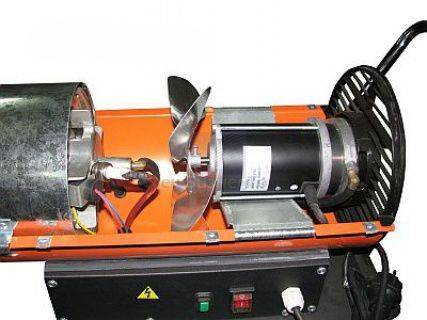

Электрическая

Тепловая пушка электрическая своими руками изготавливается проще всего. В трубе устанавливают ТЭН и вентилятор с двигателем. ТЭН не обязательно покупать — его можно снять, к примеру, со старого утюга.

Чем следует руководствоваться при выборе

Основным критерием выбора является тепловая мощность устройства. Правильно подобранный параметр не только поможет оптимально обогревать помещение, рационально используя при этом электрическую энергию, но и позволит сохранить работоспособность пушки в течение долгого времени.

Расчет тепловых электрических пушек можно произвести по формуле:

Р=VхТхК, кВт

где V – объем помещения; Т – разность температур снаружи и внутри помещения; К – коэффициент теплоизоляции стен.

  1. К=3…4 – стены из досок или стальных гофролистов;
  2. К=2…2,9 – стены из кирпича в один слой, крыша без утепления, простые окна;
  3. К=1…1,9 – стандартные стена, кровля и утепленные окна;
  4. К=0,6…0,9 – стены из двух слоев кирпича, присутствует дополнительная теплоизоляция, качественные пластиковые окна, дополнительная термоизоляция кровли.

Итоговый результат, вычисленный по этой формуле, измеряется в ккал/час.

Для перевода в ватты необходимо умножить полученное число на 1,16.

Для помещений площадью 5-6 м², подойдут 0,5 кВт устройства.

На каждые 2 дополнительные м² к 0,5 прибавляем 0,25 кВт.

Таким способом определяется требуемая мощность тепловой пушки.

Рынок тепловых электропушек предлагает мобильные и стационарные варианты, поэтому перед покупкой стоит определиться, какой из них более уместен в вашем случае.

Если предполагается использовать устройство постоянно в одном и том же помещении, например, для дачи, то можно приобрести стационарную пушку.

В случае, если планируется применять ее в качестве дополнительного источника тепла или частота использования не слишком высока, то разумнее брать мобильную разновидность.

Обратите внимание на устройство нагревательного элемента. В помещениях, где люди находятся достаточно часто, следует выбирать модели с закрытым термоэлементом. В помещениях, где люди находятся достаточно часто, следует выбирать модели с закрытым термоэлементом

В помещениях, где люди находятся достаточно часто, следует выбирать модели с закрытым термоэлементом.

В противном случае, на здоровье человека могут негативно сказаться продукты сгорания частиц мусора, который попадает на ТЭН.

Широкий ассортимент продукции позволяет подобрать вариант корпуса, максимально вписывающийся в обстановку.

Следует обратить внимание и на материал, из которого он изготовлен – подбирайте наиболее стойкий к термовоздействию

Уровень шума, производимого пушкой, имеет немаловажное значение при установке ее в помещениях с людьми. Чтобы не допускать дискомфорта, рекомендуются модели с уровнем шума не превышающим 40 дБ. Чтобы не допускать дискомфорта, рекомендуются модели с уровнем шума не превышающим 40 дБ

Чтобы не допускать дискомфорта, рекомендуются модели с уровнем шума не превышающим 40 дБ.

Если определяющим фактором является мощность прибора, например, установленного на строительной площадке, то в этом случае намного важнее будет результативность, нежели звуковое влияние.

Ну и, конечно же, важным фактором является стоимость электрической тепловой пушки.

Нерациональной будет покупка дорогого мощного устройства для десятиметровой комнаты.

А для больших площадей, таких как строительные площадки, склады, производственные помещения необходимы мощные промышленные тепловые электрические пушки, стоимость которых может составлять 30-40 тысяч рублей.

Принимая во внимание совокупность всех этих факторов можно подобрать наиболее оптимальный вариант электрической тепловой пушки

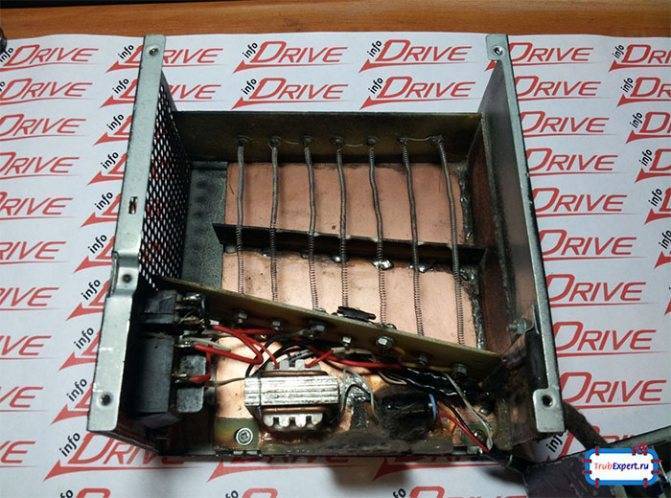

Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют подручные средства. Итак:

  1. Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
  2. Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
  3. Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.
  1. На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
  2. Завершаем сборку надежным креплением вентилятора к концу трубы.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

  • LiveJournal
  • Blogger

Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.

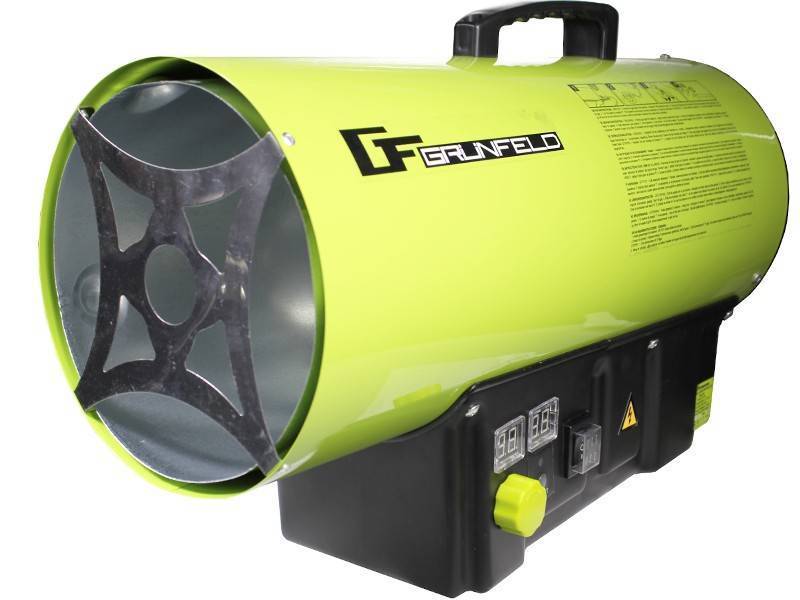

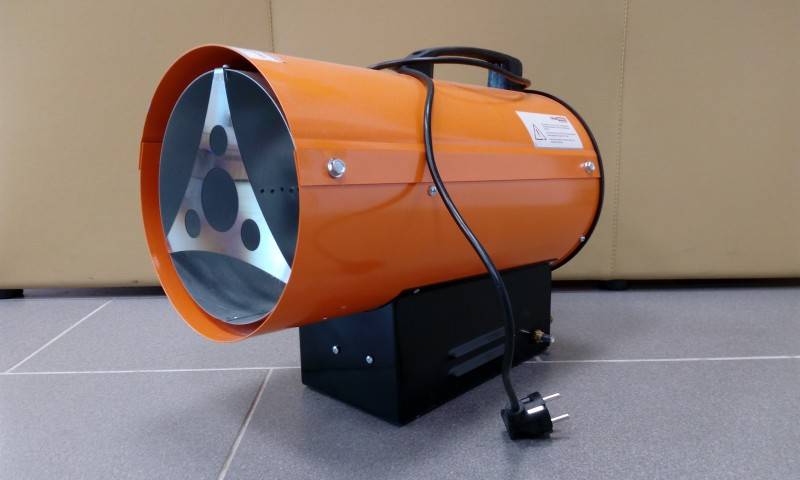

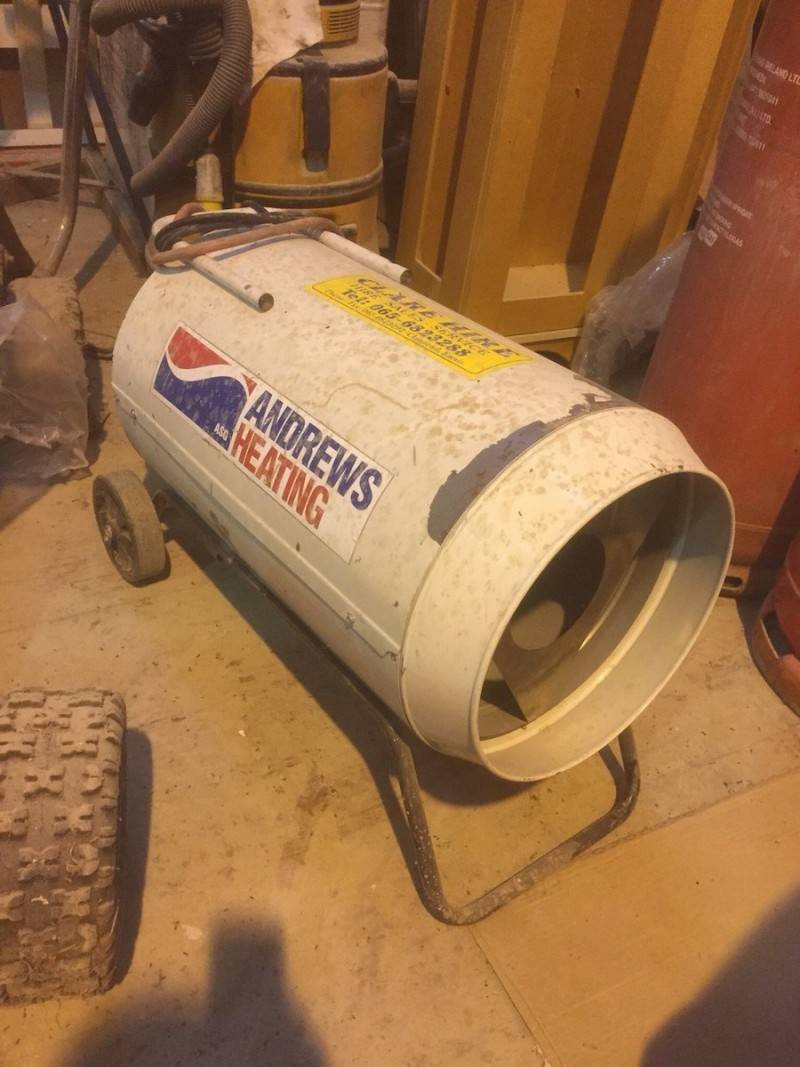

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

  • голубое топливо, проходящее по магистралям;
  • бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Самостоятельное изготовление тепловой пушки

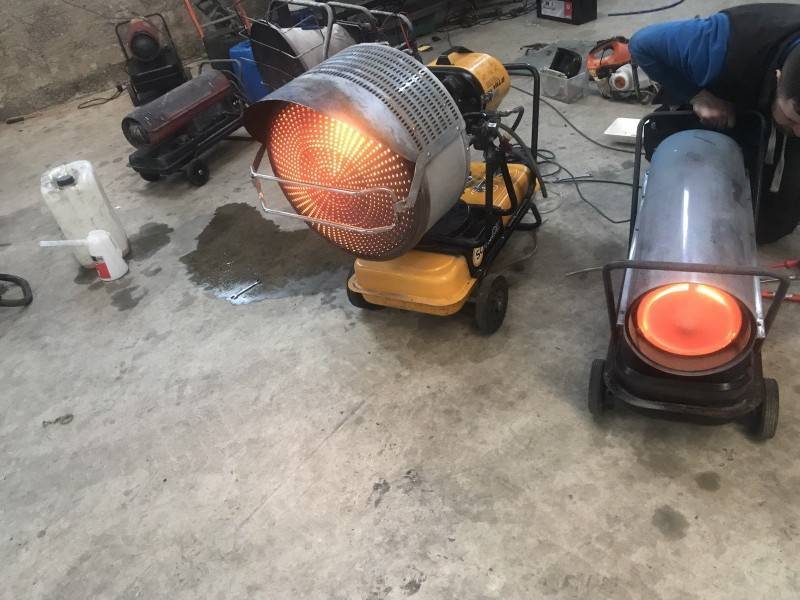

Скажу, что дизельные наиболее экономичные и универсальные. Есть две схемы исполнения дизельных тепловых пушек, а именно — прямого и непрямого нагрева.

Подробно рассмотрим их схемы:

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Так вот, дизельные тепловые пушки прямого нагрева выбрасывают продукты горения дизельного топлива непосредственно в зону нагрева, в отличие от пушек непрямого нагрева, где продукты сгорания выводятся через дымовую трубу. Поэтому дизельные тепловые пушки имеют меньший КПД, но их можно использовать в помещениях где работают люди долгое время.

Обе схемы пушек просты — они представляют собой цилиндрические трубы, куда из бака топливный насос подает дизель на сопло и горелку, где происходит горение, а встроенный вентилятор выдувает горячий воздух из камеры сгорания (это в пушках прямого нагрева). В пушках непрямого нагрева горение происходит в закрытой камере сгорания, а воздух от вентилятора обдувает ее и идет с выходного отверстия в зону нагрева.

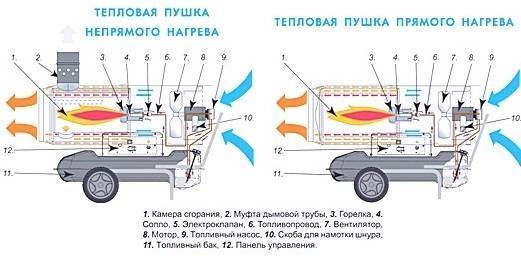

Визуальное отличие пушки прямого и непрямого нагрева:

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Вообще принцип действия тепловых пушек практически у всех одинаков ; камера сгорания или камера нагрева и устройство выдувающее горячий воздух вот и все. А конструктивные особенности дизельной пушки отличаются Разделяются на пушки у которых есть выхлопной выход с подключением ( эти пушки можно ставить в закрытых помещениях ) и пушки у которых выхлоп газов выходит напрямую ( они как правило устанавливаются на открытых хорошо проветриваемых площадках.

Схема не очень сложная в металлический корпус монтируется камера сгорания с форсункой на нее подается дизельное топливо за камерой сгорания устанавливается вентилятор. . Бак с топливом устанавливается как правило под камерой сгорания на расстоянии около 15 см. и всю пушку монтируют на тележку Вот основные узлы из которых сделана дизельная пушка.

О более сложной схеме говорить сложно их очень много но принцип везде один.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

дизельная тепловая пушка подразделяется на два основных типа по кнструкции камеры сгорания: в прямым сгоранием и с опосредованным, то есть отведением газов в атмосферу (по дымоходу), то есть камера сгорания у них изолирована.

все остальные компоненты, а именно корпус, насос с форсункой, вентилятор, термостата безопасности, переключателя режимов расхода воздуха, топливный бак, топливный фильтр с подогревом, — см схемы .

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиДизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

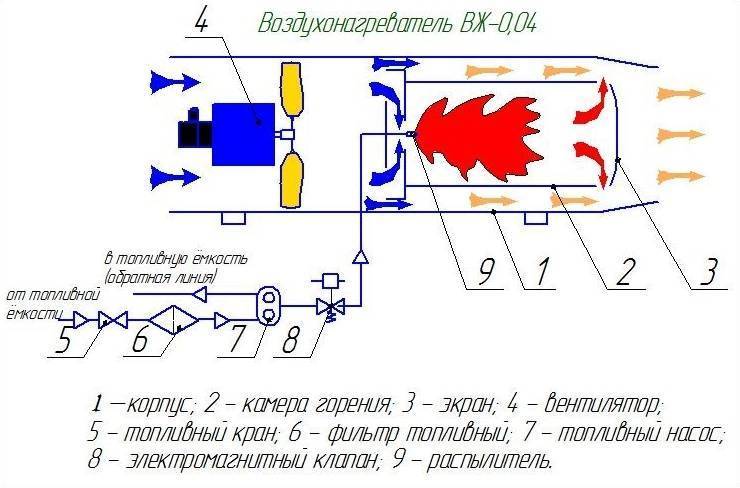

И приведу более детальную схему дизельной пушки, включающую все компоненты (кключая свечу зажигания)

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

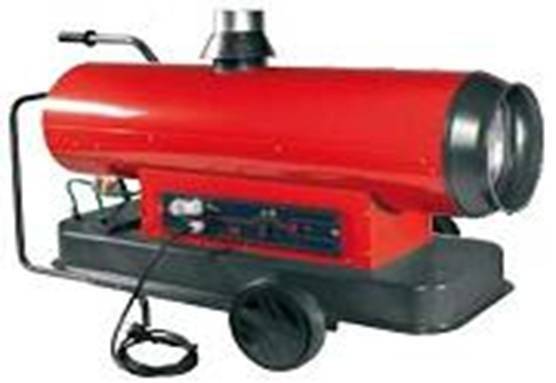

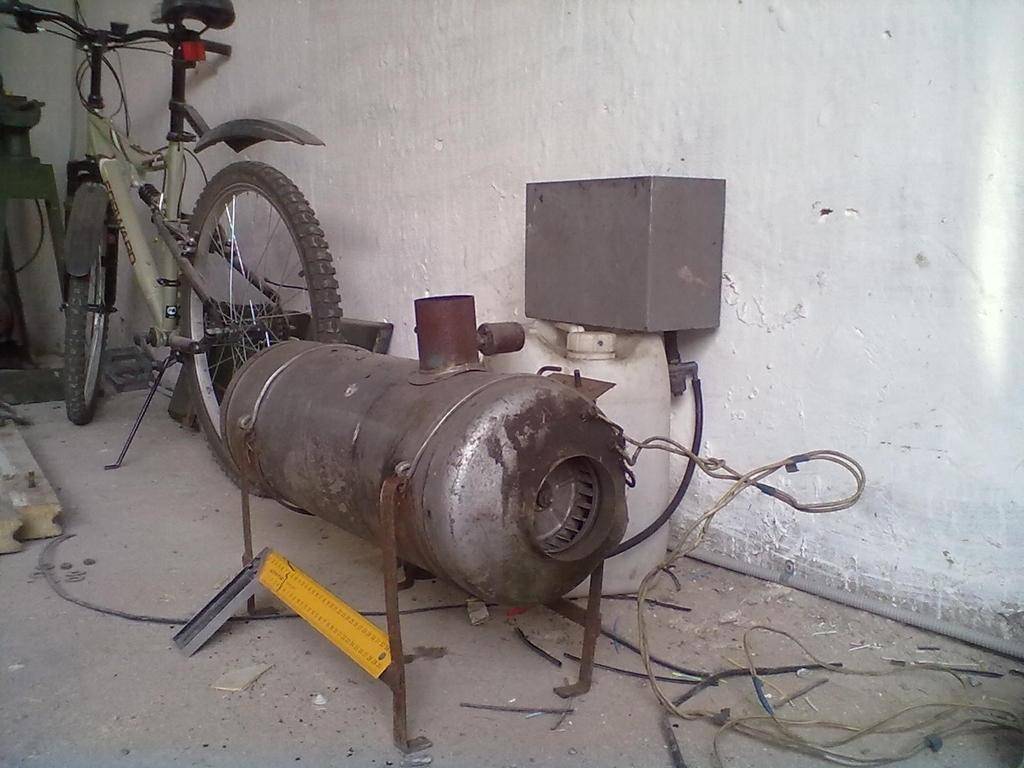

Фото тепловой пушки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Также рекомендуем просмотреть:

  • Твердотопливные котлы
  • Экран на батарею отопления
  • Дымоходы для газовых котлов
  • Двухконтурный газовый котел
  • Воздух в системе отопления
  • Нержавеющие дымоходы
  • Газовые котлы для дома
  • Печь-камин
  • Циркуляционный насос
  • Печь с водяным контуром
  • Теплый пол своими руками
  • Терморегулятор на батарею
  • Отделка камина
  • Давление в системе отопления
  • Конвекторный обогреватель
  • Газовое отопление в частном доме
  • Обогреватель для квартиры
  • Пиролизный котел
  • Подключение радиаторов отопления
  • Краска для батарей
  • Инфракрасный теплый пол
  • Инфракрасный обогреватель
  • Дымоход для печи
  • Водяной теплый пол
  • ИБП для котлов
  • Котельные в частном доме
  • Мощность котла отопления
  • Плинтусное отопление
  • Чистка дымохода
  • Отопление частного дома
  • Электрокотел

Особенности эксплуатации и ухода

Владельцу теплопушки следует придерживаться таких правил:

  1. Нельзя пользоваться обогревателем при наличии в воздухе паров бензина или растворителя. Для электропушки недопустимой является и повышенная влажность.
  2. Патрубок для отведения выхлопа должен располагаться не ближе 1,5 м ко всякого рода легковоспламеняемым веществам.
  3. Между отключением и последующим включением теплопушки следует выдерживать паузу хотя бы в 2 мин.
  4. Если установка оснащена воздушными фильтрами, их нужно менять или промывать с мылом, по возможности, через каждые 500 часов работы.
  5. Топливные фильтры дизельных и многотопливных тепловых пушек следует прочищать через каждые 2–3 мес. Эксплуатации.
  6. Вентилятор нужно очищать в начале или конце каждого сезона.
  7. По завершении сезона нужно очистить от нагара камеру сгорания, используя для этого пылесос или щётку.
  8. Перевозка дизельных и многотопливных пушек допускается только с пустым топливным баком. Если при опорожнении в сливаемом топливе обнаруживается осадок, бак следует промыть керосином (залить пару литров и взболтать). Без промывки при следующем запуске с большой вероятностью будет забит топливный фильтр.
  9. Не рекомендуется заправлять пушку топливом, оставшимся с прошлого сезона. Правильнее утилизировать такие остатки, а установку заправлять свежим топливом.
  10. Во время хранения теплопушку следует накрыть полиэтиленовой плёнкой или плотной тканью, чтобы она не покрывалась пылью.
  11. Если газовую теплопушку предполагается запитать от сети газоснабжения, то подключение к трубе нужно осуществлять посредством специальной стальной подводки. Чтобы давление газа в месте подключения оставалось постоянным, угол подсоединения должен составлять не менее 10 градусов в сторону выпуска.
  12. Включение пушки в электросеть осуществляют после подключения к трубе.
  13. Установка на газовую пушку баллона с жидким газом и его подключение разрешается выполнять только на открытом воздухе. При этом все места соединений нужно смазать мыльным раствором, чтобы убедиться в отсутствии утечки (при наличии таковой раствор будет пузыриться).
  14. При запуске теплопушки на термостате нужно выставить максимальную температуру. Желаемая температура задаётся после прогрева камеры сгорания и запуска главного вентилятора.
  15. Работа теплопушки обязательно должна завершаться циклом охлаждения: горелка затухает (электронагреватель отключается), но вентилятор ещё продолжает какое-то время работать. В обогревателях заводского изготовления этот режим запускается автоматически при установке выключателя в положение «отключить». Если же просто вынуть вилку из розетки, фаза охлаждения не будет пройдена и установка может выйти из строя в результате перегрева.
  16. Самодельной теплопушке пользователь должен обеспечить охлаждение в ручном режиме: погасить горелку, а вентилятор отключить только после того, как установка достаточно остынет.
  17. Топливные пушки можно заправлять только в остывшем состоянии.
  18. Чтобы исключить утечку топлива, теплопушку следует располагать на ровной устойчивой поверхности.
  19. Вблизи теплопушки и прочего оборудования допускается хранить только суточный запас топлива (не ближе 0,5 м). Основной запас должен храниться в отдельном помещении.
  20. Нельзя завешивать или загораживать работающую теплопушку, особенно отверстия для забора и подачи воздуха. Также нельзя класть на работающую установку вещи для просушивания.

Эффективность тепловых пушек доказана на практике: если нужно прогреть большое помещение или просушить что-либо — более подходящей установки не найти. При этом конструкция её довольно проста, что позволяет смастерить простенькую модель своими руками. Главное — помнить, что такие обогреватели по определению являются очень мощными, поэтому при их использовании, особенно самодельных вариантов, следует быть предельно внимательным.

Оцените статью
