Грязевики для систем отопления: основные типы и их устройство

Содержание

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.Грязевики для систем отопления: основные типы и их устройство
Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Грязевики для систем отопления: основные типы и их устройство

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

  1. Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
  2. Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.

На фото фильтр тонкой очистки для системы отопления

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.

На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

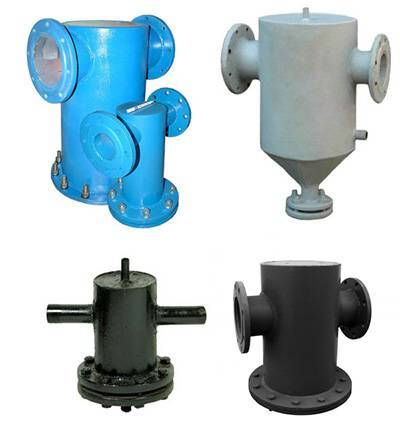

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Виды фильтров

Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.

Виды:

  1. Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
  2. Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
  3. Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.

При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.

По принципу обслуживания бывает три вида фильтров:

  • Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
  • Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
  • Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.

В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.

Латунные

Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.

Чугунные

Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.

Фланцевые магнитные

В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.

Абонентские грязевики

Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.

Самоочистные грязевики

Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.

В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.

Принцип работы и конструкция

Грязевики могут в определённой мере различаться конструкционно, но в работе используют три базовых принципа:

  • инерционно-гравитационный;
  • механический;
  • магнитный.
Популярные статьи  Что такое цветовая температура света и нюансы выбора температуры ламп под свои потребности

Эти принципы могут использоваться как по отдельности, так и совместно.

1. Инерционно-гравитационный принцип. Типичный грязевик представляет собой вертикальный или горизонтальный металлический цилиндр с диаметром, значительно превышающим диаметр труб на том участке системы, в котором он устанавливается. Жидкость, попадая в такой цилиндр, мгновенно теряет скорость, благодаря чему влекомые ей тяжёлые частицы получают возможность опуститься на дно под действием гравитации. В некоторых грязевиках также используется инерция этих частиц: в цилиндре грязевика устанавливаются дополнительные перегородки, направляющие жидкость вдоль стенок цилиндра; центробежной силой частицы вытесняются к стенкам, после чего они сами опускаются на дно.


Грязевики для систем отопления: основные типы и их устройство

Схема вертикального грязевика гравитационного действия.

2. Механический принцип. Однако, гравитация с инерцией не способны отделить от жидкости более лёгкие, взвешенные частицы. Для этого существуют сетчатые фильтры, механически задерживающие все частицы с размерами, превышающие размер ячеек сетки.

Недостатком сетчатых фильтров является то, что при высоком уровне загрязнения фильтруемой жидкости они сами забиваются достаточно быстро. Поэтому логичным и целесообразным является использование сетчатого фильтра в качестве фильтра «второй очереди» – то есть, установка его таким образом, чтобы вначале отсеивались тяжёлые частицы, а затем – взвешенные.


Грязевики для систем отопления: основные типы и их устройствоГрязевики для систем отопления: основные типы и их устройство

Вертикальный и горизонтальный грязевики со «стаканом» сетчатого фильтра перед выходным патрубком.

https://escortcity.co.nz

3. Магнитный принцип. В случае, если в рабочей жидкости ожидаемо присутствуют частицы с магнитными свойствами – мелкая металлическая стружка, окалина и т.д. – в конструкцию грязевика можно добавить постоянный магнит, который будет собирать металлический мусор на своей поверхности. Естественно, должна быть предусмотрена возможность очистки этого магнита – к примеру, по принципу магнитной пробки масляного картера автомобильного двигателя. Собственно, картер двигателя можно условно счесть частным случаем грязевика.

Сетка «косого» грязевика, плотно забитая шламом

Сетку следует очистить полимерный щеткой, а затем тщательно промыть сильным напором воды. Проверяется сам стакан «косого» цилиндра – там тоже не должно оставаться отложений. Затем производится обратная сборка с затяжкой пробки. Заодно можно оценить состояние уплотнительной прокладки, так как со временем она может потребовать замены.

Видео: устройство и процесс очистки «косого» фильтра

При приобретении такого фильтра следует проявлять осмотрительность. Все достоинства, упомянутые в таблице, справедливы лишь для качественных латунных изделий (некоторые могут иметь внешнее блестящее никелированное или оксидированное покрытие). К сожалению, на рынке масса дешевых подделок, сделанных из силуминовых сплавов, и гарантировать длительную работу такого фильтра – никто не возьмётся.

Чугунные «косые» магнитные фильтры

Внешне подобные фильтры очень схожи с рассмотренными выше латунными и в целом – проторяют их устройство. Различие же – в материале изготовления: корпус и пробка отлиты из чугуна. Фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали. Прокладка между пробкой и корпусом обычно паронитовая.

Грязевики для систем отопления: основные типы и их устройство

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

  • прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
  • в городских квартирах пригодится регулятор-ограничитель напора;
  • подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
  • эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

  • Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
  • Необходимо самостоятельно контролировать и пополнять засыпку.
  • Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

  • На резьбовом соединении;
  • Устанавливаемые при помощи фланцев;
  • Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Популярные статьи  Радиаторы отопления: какие лучше — выбираем, что устанавливать в квартире и доме

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

  • Самопромывные;
  • Промывные;
  • Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле

Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

  1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
  2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
  3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
  4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
  5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

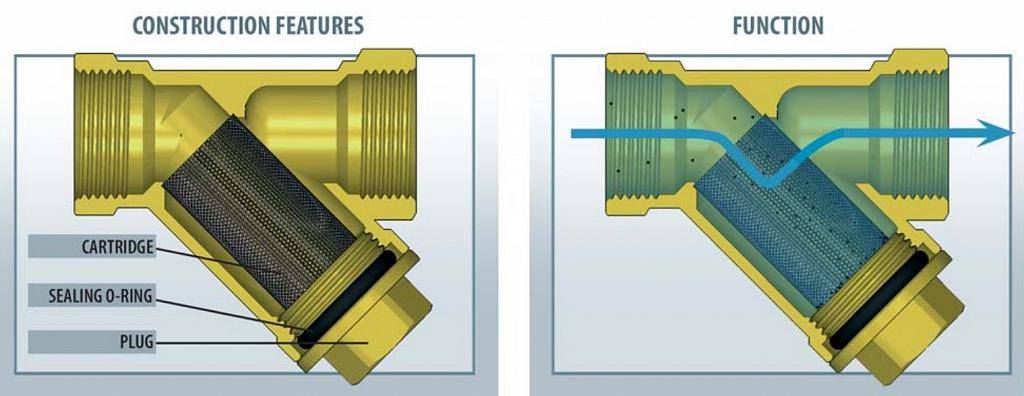

Устройство латунного «косого» фильтра-грязевика

Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.

На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.

В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:

Основные эксплуатационные характеристики латунных «косых» фильтров:

Параметры изделия Диаметр трубопровода
G ½ G ¾ G 1 G 1¼ G 1½ G 2
Номинальное давление в системе, бар 20 20 20 16 16 16
Опрессовочное давление, бар 30 30 30 24 24 24
Размер ячейки сетки, мкм 500 500 500 800 800 1000
Дистанция между центрами ячеек сетки, мм 1,1 1,1 1,1 1,4 1,4 1,6
Плотность ячеек сетки на 1 см², шт 156 156 156 83 83 59
Предельно допустимая температура теплоносителя, °С +150
Степень транспарентности («прозрачности») фильтра, % 39 39 39 53 53 59
Общая площадь поверхности фильтрации при чистой сетке, см² 17,9 32,6 44,8 55,7 77,1 111,0
Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час 3,15 5,0 9,9 15,5 24,0 28,5
Номинальный проток теплоносителя при чистом фильтре, м³/час 1,41 2,24 4,43 6,93 10,7 12,7
Средний срок службы фильтра до 30 лет

Монтажные характеристики фильтров:

Условный проход, Ду, мм Диаметр трубной резьбы Строительные размеры Масса в пустом состоянии, кг
высота Н, мм длина L, мм
15 G ½ 40.5 51 0.132
20 G ¾ 47.5 63.5 0.213
25 G 1 53 68 0.285
32 G 1¼ 65 91.5 0.573
40 G 1½ 73 102.5 0.750
50 G 2 88 126 1.160

Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи

Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:

Правильная установка Неправильная установка
Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу. Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства
Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз. Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре.

Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.

Популярные статьи  Калькуляторы расчета нагревателя муфельной печи

Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.

Грязевики для систем отопления: основные типы и их устройство

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

  • крышка;
  • игольчатый клапан;
  • актуатор;
  • поплавок;
  • сетка-сепаратор воздуха;
  • осадочная камера;
  • сетка шлама;
  • место накопления мусора;
  • кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

  1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
  2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
  3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Принцип работы

Работа водяного грязевика основана на замедлении скорости потока.

  1. Жидкость, попадая внутрь корпуса, начинает двигаться медленнее из-за увеличения проходного сечения. Примеси отсеиваются, выпадают на дно под силой тяжести.
  2. Вода проходит через фильтрующий элемент, расположенный на выходном патрубке, поступает в водопровод.
  3. Удаление шлама производят через сливной патрубок в нижней части корпуса. При очищении также проверяют фильтрующую сетку на отсутствие перегибов, разрывов и повреждений.

Для нормального функционирования оборудования необходимо выполнять одно условие ‒ постепенное нарастание гидравлического сопротивления, отследить которое можно по показателям приборов, расположенных до и после грязеуловителя.

Магнитные фильтры

Для очищения гидротранспорта отопительных систем также используют магнитные грязевики, которые появились сравнительно недавно. Магнит, расположенный внутри грязеуловителя, вытягивает из жидкости металлические включения и накапливает их в резервуаре. При этом прибор не меняет давление в трубах и не замедляет водный поток. Предотвращает вероятность образования накипи на стенках трубопроводной арматуры. Поэтому его можно устанавливать на всасывающие участки насоса.

Жидкость здесь подвергается двухступенчатой очистке: грубой и тонкой. На первом этапе удаляются примеси размером более 500 микрон. На втором ‒ более мелкие частички. Во время эксплуатации создается магнитное поле, которое способствует смягчению воды и снижению количества солей.

Виды грязевиков по способу монтажа

При выборе грязевика требуется учитывать не только его тип и материал, но и метод подсоединения к трубопроводу. Он может быть фланцевым, муфтовым или приварным.

На автономные системы малого условного прохода монтируются муфтовые грязевики. У таких изделий имеются муфты с внутренней или внешней резьбой, а корпус выполнен в форме шестигранника. Разъединение и установка выполняется с помощью рожкового или разводного ключа.

Грязевики для систем отопления: основные типы и их устройство

Фланцевые грязевики используются в трубопроводных системах любого условного прохода. Они создают разборное соединение с высокой герметичностью. Их уплотняют специальными кольцевыми прокладками.

Приварные грязевики имеют с обеих сторон патрубки с заранее подготовленными фасками для сварки. Они создают неразъемное соединение высокой герметичности. Минус — для замены устройства требуется вырезать часть трубы. Помимо металлических моделей, существуют грязевики из полипропилена, привариваемые на трубопроводы малого диаметра.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
