Рекомендации по выбору ГВ горелок

Чтобы выбрать надежную и функциональную горелку, которая бы хорошо справлялась с поставленными задачами, нужно понимать особенности ее конструкции и учитывать несколько важных критериев. От этого и зависит правильность выбора подобного изделия.

Выделим несколько ключевых критериев выбора ГВ горелок:

  1. Длина и масса устройства.
  2. Рабочий газ.
  3. Мощность теплового потока.
  4. Диаметр мундштука.
  5. Способ регулирования силы потока газа.
  6. Метод поджига.
  7. Температура нагрева.

Далее рассмотрим подробнее основные параметры, на которые стоит смотреть перед покупкой.

Диаметр стакана и длина горелки

Первое, на что следует обратить внимание, – устанавливаемый на наконечнике мундштук или стакан. Он должен быть выполнен из качественных жаропрочных материалов, которые локализуют зажженное пламя и защищают его от порывов ветра

Диаметр стакана может составлять от 30 до 80 мм и выбирается в зависимости от необходимой силы огня. Чем шире стакан, тем мощнее и обильнее будет вырабатываемое пламя.

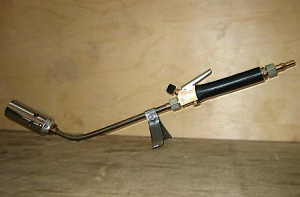

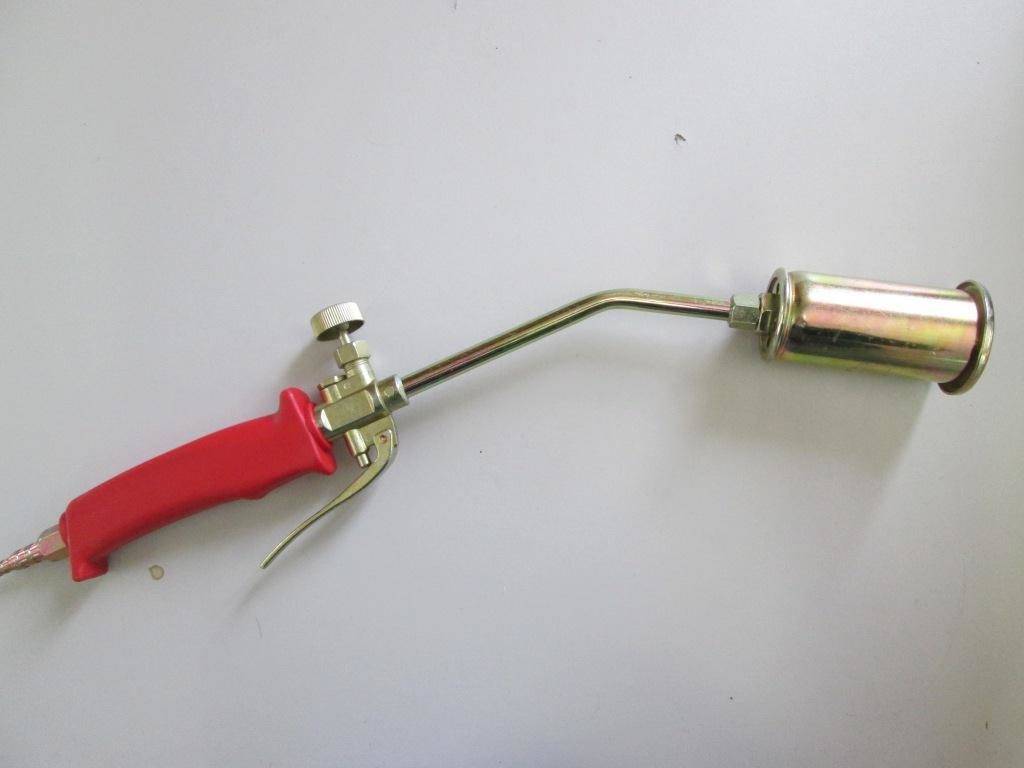

Конструкция переносных ГВ горелок состоит из металлического стакана, пускозатворного вентиля, удлинительной трубки-шланга, через которую подается кислород и горючий газ, а также ручки-держателя. Устройство оснащено системой подсоса внешнего воздуха

Важный функциональный нюанс – длина горелки. Короткие устройства длиной до 50 см подходят для частичного ремонта, локального нагрева, плавления отдельных участков материала. Для более объемных работ целесообразнее выбирать горелки от 80 см.

Мощность пламени и вес оборудования

Следующий момент – мощность потока газа на форсунку, определяющая силу и длину пламени. Зачастую этот параметр регулируется вентилем. В некоторых моделях присутствует рычажный клапан, который позволяет использовать устройство в рабочем и дежурном (ожидающем) режиме.

В дежурном режиме поддерживается небольшое пламя при минимальном расходе газа, что позволяет значительно экономить горючее, когда нет необходимости применять устройство на полной мощности. К тому же, горелки с рычагом удобнее: в них не нужно постоянно откручивать и закручивать вентиль

Большинство приспособлений разжигаются обычной спичкой или зажигалкой. Модернизированные варианты горелок оснащены пьезоэлементом, обеспечивающим более удобный поджиг.

Температура выпускаемого пламени может достигать 1500 °C и более. Максимально возможные параметры подбираются с учетом предполагаемого вида работ и конкретных условий эксплуатации горелки.

Оборудование для кровельных работ снабжают несколькими газовоздушными установками – форсунками. Некоторые изделия комплектуются дополнительными насадками для разных видов операций.

Примерный вес приспособлений в зависимости от модели – 0,5-1,5 кг. На этот параметр влияет конструктивное исполнение и функциональные особенности прибора. Вес должен позволять легко удерживать устройство в руках и не вызывать чрезмерную физическую усталость, что сильно ограничивает продолжительность работ.

Материал изготовления и комплектация

Также необходимо смотреть на материалы, из которых изготовлена горелка. Поскольку в процессе работы прибор нагревается до высоких температур, они должны быть качественными и сверхпрочными.

Чтобы не получить ожоги в процессе проведения различных операций, стоит внимательно выбирать рукоятку

Важно, чтобы ручка была оборудована держателем, сделанным из термостойкого пластика или прочной древесины

Перед тем, как приобрести устройство, следует обязательно проверять надежность соединительного шланга, герметичность стыков и соединений, целостность стакана. Любой незамеченный дефект может привести к серьезным последствиям.

Виды газовых горелок

Конечно, горелки существуют не только пропановые. Также имеется целая классификация по различным признакам. Давайте разберемся с этим немного подробнее.

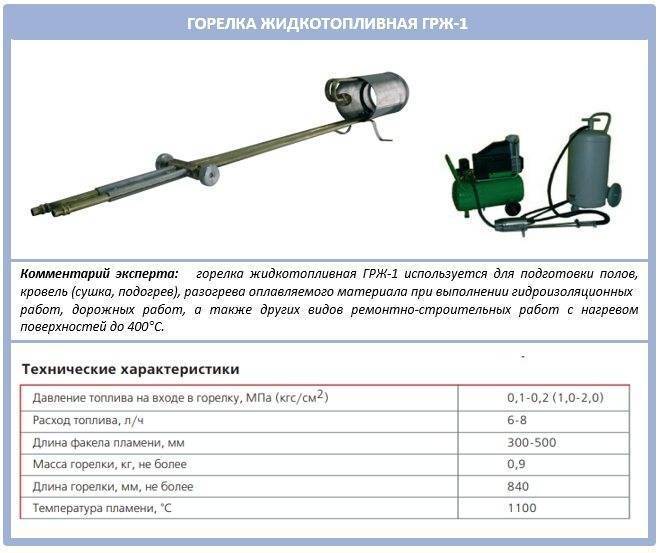

  1. Помимо газовых, встречаются еще и жидкостные горелки. Работают они на солярке. Применяются намного реже пропановых, так как их эффективность можно заметить лишь в диапазоне температур окружающего воздуха от +10 до +15 градусов по Цельсию.

    ГВ-103-Р

  2. Если продолжать классифицировать по видам топлива, то в список можно внести модели, работающие на горючих смесях. В этом случае в рабочую зону помимо газа (пропана или ацетилена) подается кислород или воздух.

    Горелка ГВ-131 на два сопла

  3. Делят горелки также и по количеству рабочих сопел — существуют модели, в которых сопел может быть 4 штуки. Это позволяет расширить технические возможности устройства – прогревать одновременно большую площадь материала, что позволяет существенно ускоряться при работе. Однако при этом стоит помнить, что растет и расход топлива. То есть применение таких моделей будет оправдано на больших площадях.

    ГВ-111

  4. Классифицировать инструмент можно также по отсутствию или наличию редуктора – устройства, позволяющего менять интенсивность подачи топлива в рабочую зону, а значит, регулировать мощность пламени. Безредукторные горелки имеют самое простое строение и стоят дешевле.

    Газовая паяльная лампа KEMPER

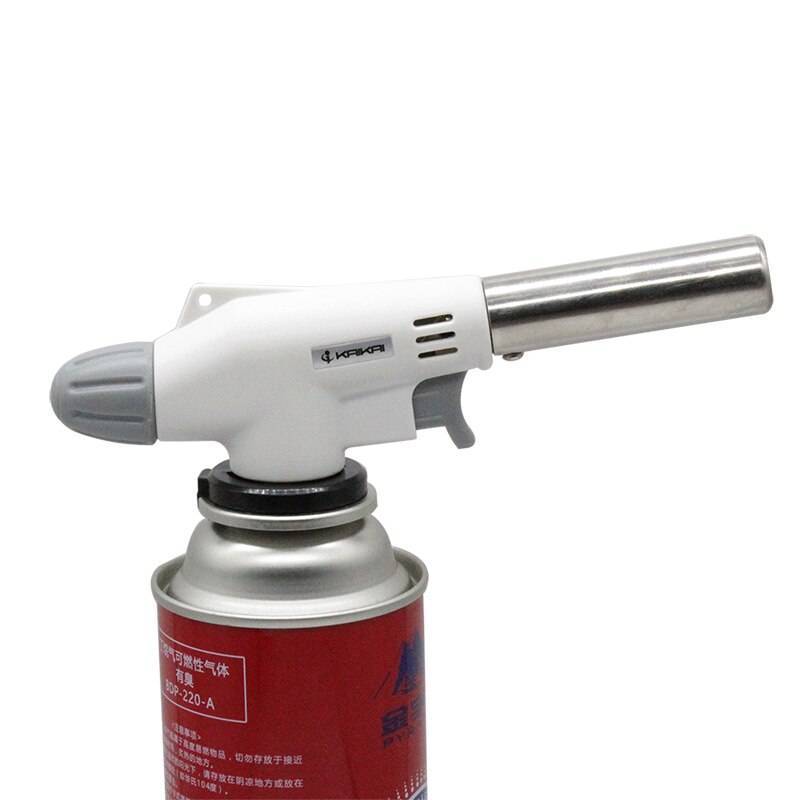

  5. Существуют модели с разным вариантом поджига. Современные устройства имеют функцию пьезоподжига, что намного удобнее и безопаснее, чем пользоваться для этих целей зажигалкой или спичкой.

    Вариант поджига у горелки тоже может быть разным

  6. Различают горелки также по форме и длине газоподающей трубки. Бывают они прямыми, гнутыми, укороченными и стандартной длины. Этот параметр подбирается под определенные задачи, позволяя с удобством работать в тех или иных ситуациях.

    Инжекторная горелка

Правила безопасности при работе с горелками

Как правильно выбрать горелку для кровельных работ

Прежде всего, необходимо оценить все важные эксплуатационные характеристики устройства, к коим относятся:

  • расход газа, кг/ч;
  • выдаваемая мощность, кВт;
  • максимально возможная ширина прогреваемого участка рубероида или иного кровельного материала, который применяется для устройства мягкой кровли;
  • возможные пределы длины пламени (факела), мм;
  • номинальный температурный разогрев поверхности, °С;
  • расход топлива в кг/м кв. укладываемой поверхности;
  • вес устройства.

При выборе горелки нужно учитывать ряд факторов

Конечно, каждый будет смотреть на наиболее важные для него характеристики, но в первую очередь стоит все же обратить внимание на удобство использования оборудования. Самый простой пример – если пытаться долгое время работать горелкой, вес которой составляет 1,5-2 кг, то достаточно быстро у вас устанет рука, и эффективность работы существенно снизится

По таким же рассуждениям можно определиться и с длиной факела – обычно ориентируются на значение 300-900 мм. При максимальной длине горелкой можно спокойно работать стоя.

Ряд характеристик стоит подбирать согласно теплоемкости укладываемой мягкой кровли. Например, для обычного рубероида требуется рабочая температура 160-180 градусов, тогда как для наплавляемых материалов этого будет недостаточно, ведь их рабочая температура составляет 300-350 градусов.

ГВ горелка в действии

Производительность горелки можно высчитать по очень простой формуле, в которой задействованы следующие величины: W – тепловая мощность оборудования; V – расход топлива; Q – теплотворная способность пропана, которая равна 18,88 кВт*ч/кг; n – количество насадок-раструбов (сопел), по которым пламя направляется на растапливаемый (разогреваемый) объект, он же – кровельный материал; η = 0,8…0,91 – это КПД самого процесса нагревания (этот параметр будет падать с увеличение количества активных насадок).

Компактность или производительность

Сама формула выглядит так: V = W/Qnη.

Таблица. Самые популярные на сегодня модели пропановых горелок, представленных на рынке.

Фото, модель Описание
ГВ-850 «Кедр» Имеет регулировочный вентиль для подачи газа – длина пламени легко регулируется имеющимся рычагом. Мощность этого оборудования позволяет использовать его для разогрева труб из металлопластика, а также подготовки медных сплавов к пайке и сварке. Ориентировочная стоимость составляет 2000 руб.
ГГС-1-1,7 Эта модель пользуется популярностью потому, что позволяет достигать значительных температур нагрева. Конструкция горелки проста и крайне надежна. Средняя стоимость за вариант с одним соплом составляет 2200 руб, с 4-мя соплами – 12000 руб.
ГГС-1-1,0 Из горелок отечественного производства эта модель является самой компактной и легкой. С таким оборудованием можно работать на небольшом пространстве, подключив баллон на 5 л. Стоимость составляет от 1300 до 1500 руб.
ГВ-250У Устройство простой и надежной конструкции, ценой в 1100-1200 руб. Имеет встроенную систему для принудительного подсоса воздуха.
Kemper 1200 (Италия) Единственный зарубежный инструмент в нашем топ-листе. В комплекте с этой горелкой имеется сразу несколько сменных сопел, имеющих разную ширину щели. Она может использоваться в работе с разными баллонами, вплоть до 100 л. Ручка управления эргономичная, удобная. Средняя цена на прилавках по России составляет 4500 руб.
Популярные статьи  Как установить смеситель на борт ванны: пошаговая инструкция по установке

ГГК1Эта модель больше всех других подходит для ремонта точек примыкания кровли. Максимальный нагрев битума при помощи этого инструмента – 300°С

Как сделать горелку своими руками

В принципе, конструкция газовой горелки пропановой несложная. Главное собрать форсунку и стакан. Остальные элементы и части – это готовые узлы и детали, которые продаются в любом строительном магазине. Поэтому сделать ее своими руками будет нетрудно.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Итак, что требуется для сборки горелки своими руками.

Основная деталь в конструкции – жиклер. Именно он и создает плотность газового потока и формирует факел необходимого размера. Для этого можно использовать жиклеры от автомобильного карбюратора или от домашней газовой плиты

Здесь важно, чтобы диаметр отверстия не был больше 0,8 мм.

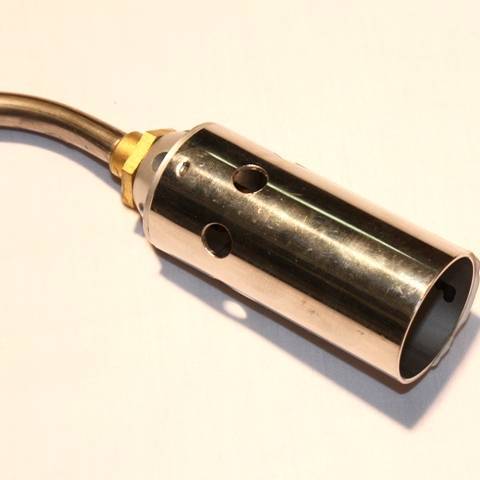

Второй по значимости – это стакан. Его можно своими руками изготовить из тонкостенной стальной трубы с внутренним диаметром 25-40 мм, длина трубы – 100-1500 мм

Можно вместо трубы использовать металлический лист толщиною 0,8-1,0 мм, который скручивается в трубу и по краям заваривается электросваркой. Отметим, что вариант с трубой лучше, меньше трудностей.

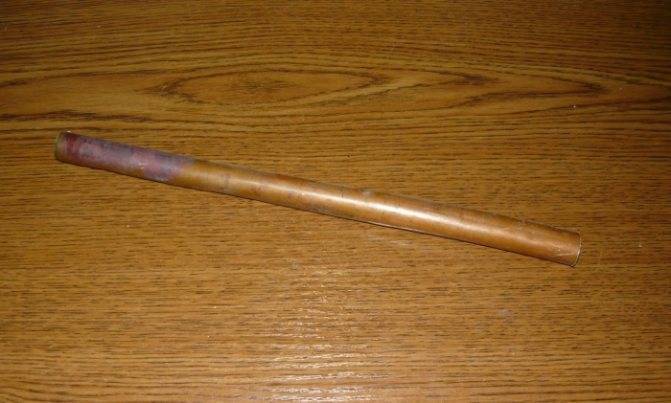

В качестве магистральной трубки можно использовать латунную или медную трубку длиною 70-100 см. Очень важно подобрать трубку по толщине так, чтобы на ней можно было бы нарезать резьбу, на которую придется накручивать жиклер. По сути, трубка и жиклер – это и есть форсунка.
Самая непростая деталь в конструкции газовой горелки для кровли – это регулирующий вентиль. Любая запорная арматура здесь не подойдет. Оптимальный вариант – установить газовый кран или вентиль, который открывает и закрывает подачу газа на конфорку в газовой бытовой плите.
Рукоятка должна быть просто удобной, поэтому ее можно своими руками изготовить из дерева и подогнать под свою руку.
Пропановый баллон, редуктор для него и шланг нет необходимости изобретать, все можно купить в готовом виде.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Какими бывают?

Сегодня на рынке можно найти самые разные модели пропановых горелок: кислородно-пропановая, газосварочная, бытовая, воздушно-пропановая, с пьезоподжигом, мини-горелка, с компрессором, пропан-бутановая и т. д. Рассмотрим ключевые особенности некоторых типов устройств.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

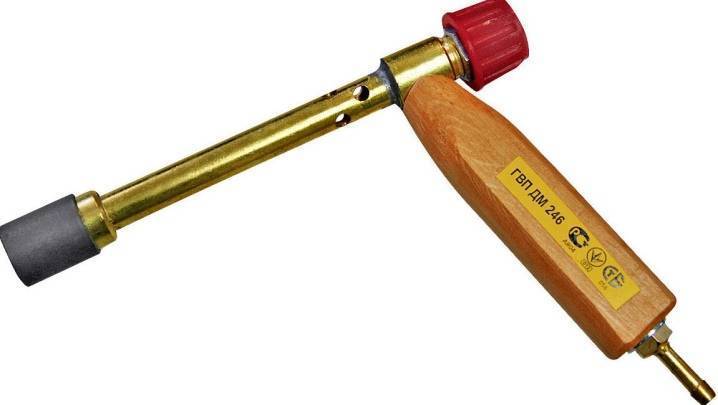

Ручные

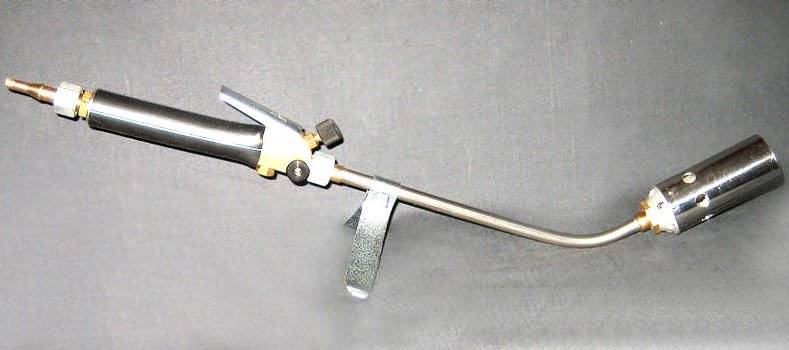

Такие модели горелок чаще всего применяют для монтажа битумной кровли. Их отличительная характеристика – высокий уровень комфортности использования. Кроме того, пламя можно легко отрегулировать посредством специально предназначенного рычажного механизма.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Воздушно-пропановые

Горелки не только с газом, но и с воздухом (или кислородом) считаются одними из самых безопасных. Таким образом, по возможности отдавайте предпочтение именно таким моделям.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Вентильные

Такие устройства относительно легкие по своему весу, а также ими достаточно просто пользоваться. Вентильные горелки легко поддаются ремонту и починке и могут работать даже при сильном ветре.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

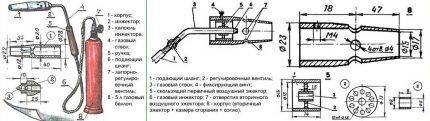

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь – металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно – одна треть от всей длины стакана.

Важно! Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей

Горелка газовая для кровельных работ, а точнее, ее передняя часть в виде форсунки готова. Остается собрать заднюю часть. Для этого понадобятся два сгона М25, изготовленных из трубы диаметром 25 мм с нарезанной резьбой. В одностороннем сгоне в месте, где не нарезана резьба, формируется конус, в который вставляется задняя часть магистральной трубки. Это можно сделать, нагрев сгон кислородным резаком, и обстучав его со всех сторон.

В него вкручивается регулирующий газовый вентиль. Второй сгон, он двухсторонний, вкручивается в вентиль с другой стороны. Обязательно накрутка производится на герметизирующий материал. К примеру, на фум-ленту. На задний торец второго сгона накручивается переходник от резьбового соединения на шланговый. Его изготавливать своими руками нет смысла, потому что продается он в любом строительном магазине и стоит очень дешево.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток – огромное количество. Здесь главное – удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально – это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

  • Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
  • Установить сгон сбоку рукоятки и также закрепить хомутами.

Итак, газовая горелка для кровельных работ своими руками изготовлена, можно подсоединять ее к газовому баллону и провести тестирование. Для этого шланг соединяется с баллоном через редуктор, где закрепляется хомутом. Второй его конец вдевается в переходник, где также закрепляется хомутом.

Открывается баллон, открывается подача пропана через газовый редуктор. И последним открывается регулирующий вентиль на форсунке. Газ должен пойти через жиклер с характерным звуком. Надо обязательно дождаться, чтобы воздух внутри приспособления полностью вышел. После чего газовый поток поджигается. Вентилем около рукоятки регулируется факел по длине и мощности.

Внимание! Самодельная газовая горелка для кровельных работ – устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью

Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

Область применения

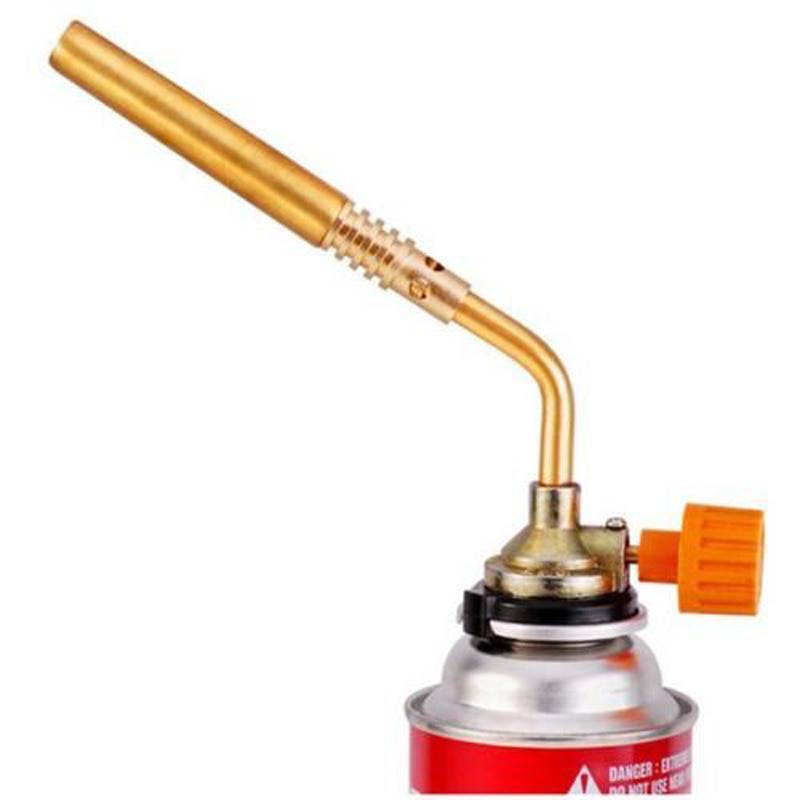

Газовая горелка может использоваться там, где работа с паяльником невозможна или нецелесообразна.

Бытовые работы, строительные, сварка в условиях лабораторий — традиционно основные сферы применения, но также она используется в радиотехнике и туризме.

К примеру, инструментами на пропане, имеющими широкое сопло, разогревают и укладывают битумные покрытия, асфальт при дорожных работах. В условиях удаленности от цивилизации и в полевых работах пламя горелок применяют для разогрева усадочных материалов, нагрева и просушки поверхности.

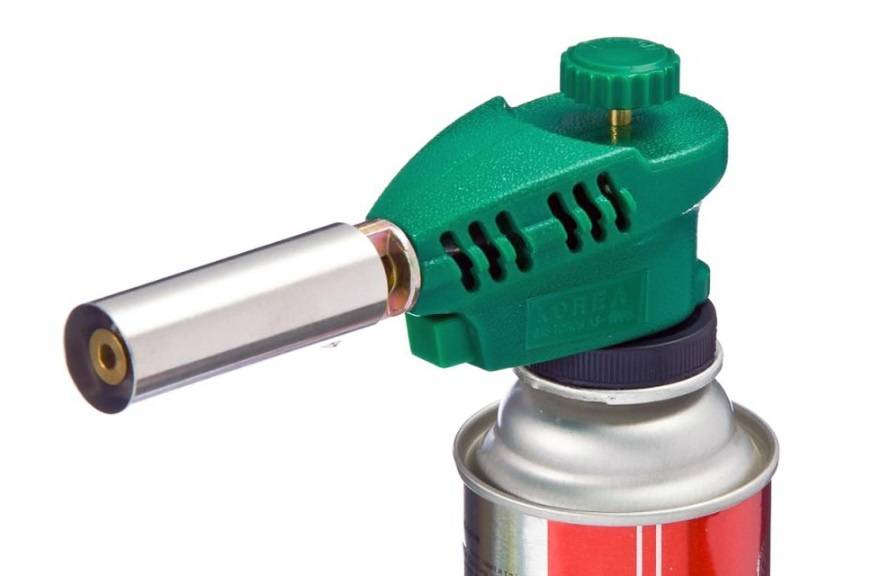

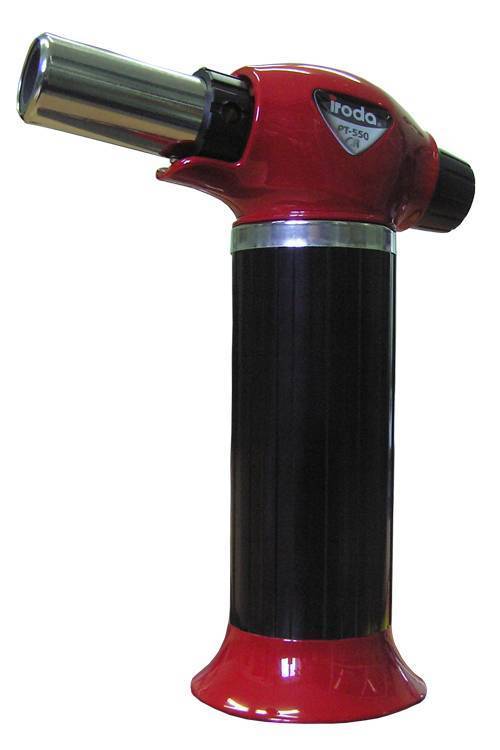

Горелки на бутане более распространены при следующих высокоточных работах:

  1. Моделирование.
  2. Ремонт домашней техники.
  3. Выжигание.
  4. Ювелирное производство.

Большое количество вариантов насадок позволяет проводить работы различной сложности, работать без перерыва такие газовые горелки могут до 50 минут.

Невысокая стоимость бытовых ручных горелок с небольшими баллонами газа, а также удобство эксплуатации позволяет их широко использовать в быту. Несмотря на малые габариты устройства, температура нагрева может достигать от 500 до 6000 °C, что обеспечит надежную сварку средних деталей. Для более сложных работ следует использовать стационарные приборы, которые позволяют не только паять, но и сваривать детали без ограничения в размерах заготовок.

Популярные статьи  Как сделать перегородку в комнате своими руками: пошаговая инструкция

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

  1. По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
  2. По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
  3. По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
  4. По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
  5. По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

  • Стопроцентная герметичность запорных органов, управляющих подачей газа;
  • Плавность подачи пропана;
  • Наличие противоветровой защиты от самопроизвольного задувания;
  • Надёжное отключение аппарата и время срабатывания;
  • Пределы регулирования тепловой мощности.

Это интересно: Насадки на шуруповерт — наконечники для электроинструмента

Правила безопасности

  1. При работе с огненными инструментами очень часто образуются искры, которые могут попасть на глазную роговицу и привести к потере зрения. Во избежание этого опасности работу следует вести в специальных темных защитных очках;
  2. Вначале работы регулирующие запоры следует открывать всего наполовину, а то и на четверть, и только потом разжигать смесь горелки;
  3. После розжига обязательно следует отрегулировать напор и мощность пламени для каждого конкретного случая;
  4. Запрещено разжигать от большого открытого огня или горящего предмета: пламя может перекинуться на близлежащие горючие предметы или одежду работника;
  5. Процесс розжига осуществляется серными спичками или небольшой зажигалкой, при непосредственном регулировании пламени;
  6. По окончании работ подача горючей смеси перекрывается запорными вентилями, что приводит к затуханию пламени горелки. По-другому гасить ее запрещено;
  7. После того, как прекращена работа горелки, следует тщательно проверить регулятор подачи топлива: он должен быть закрытым до отказа и накрыт защитным колпачком.

После этого прибор убирается в специальное место до следующего раза.

Устройство и принципы работы газовой горелки

Газовая горелка является устройством, которое позволяет, контролировано сжигать газообразное топливо, смешивая его с воздухом, и при этом формирует огненный факел.

Горелка работает по принципу подачи под давлением газового топлива в смеситель, где смешивается с кислородом. После чего образованная смесь поджигается на выходе диффузора, образовывая огненный факел.

Конструкция газовой горелки состоит из следующих деталей:

  • Металлический стакан с круглыми отверстиями по бокам.
  • Форсунка для распыления газа.
  • Пластиковый или деревянный держатель.
  • Резиновый шланг для подвода газа к корпусу горелки.
  • Вентиль регулировки подаваемого газа и длины пламени.

В зависимости от модели горелки имеют следующие отличия:

  • Подача топлива инжекторная и безынжекторная.
  • Мощность и расход газа.
  • Количество подаваемого пламени. Есть однопламенные и многопламенные.
  • Способ применения устройства ручной и механизированный.

Длина горелки в зависимости от её конструкции составляет от 0,8 до 1 метра вес около 1,5 килограмма. Также в зависимости от модели газовые горелки могут быть оснащены различными режимами экономии топлива.

Модели газовых горелок для кровли

Для работ по укладке кровли используют определённый тип устройства следующих моделей:

  • ГГ-2 пропановая горелка для подготовки и проведения гидроизоляционных работ. Хорошо подходит для кровельных работ небольшого масштаба. Рекомендовано использовать начинающим мастерам. Преимущественно низкая стоимость.
  • ГГ-2У аналог предыдущей модели отличается укороченной газовой магистралью. Предпочтительно используется в труднодоступных местах при кровле.
  • ГГ-2С является профессиональной горелкой, и также работает на пропане. Имеет два вентиля для точной регулировки режима работы и возможность эксплуатации в сильно ветреную погоду.
  • ГГС1-1,7 имеет небольшой вес, и размер является универсальной. Применяется для сушки и наплавления материалов на кровлю. Позволяет прогревать поверхность до 400 градусов.
  • ГГК-1 воздушно-пропановая горелка оснащена тяжёлым стакан и рычагом подачи газа. Применяется для удаления краски методом обжигания на деревянных поверхностях и гидроизоляции кровли.
  • ГГС1-1,0 имеет лёгкий вес и небольшие размеры. что позволяет применять её для гидроизоляции кровель с большим скатом.
  • ГГС1-0,5 в основном применяется для незначительных ремонтов кровли и есть экономичной в плане потребления газа.
  • ГГС4-1,0 имеет четыре стакана подачи пламени. Является экономичной и позволяет одному человеку обрабатывать значительный участок кровли за короткий промежуток времени.
  • ГВ-3 применяется предпочтительно для прогрева металлов их сварки или пайки.
  • ГВ-111Р применяется для наплавления на кровлю битумных рулонных материалов. Также используют для обжига старой краски на различных поверхностях.
  • ГВ-550, ГВ-900 удобные и лёгкие в эксплуатации, отличаются длиной факела.
  • ГВ-500 использую для наплавления битумных материалов. Позволяет прогреть нагреваемую поверхность до 300 градусов.
  • ГВ-850 имеет инжекторный тип подачи топлива. Горелка оснащена вентилем для точной настройки подачи газа и рычагом регулировки длины факела.

Покупая газовую горелку, следует обратить внимание на такие показатели, как:

  • Расход топлива.
  • Длина огненного факела.
  • Тепловая мощность.
  • Длина и вес горелки.

Ценообразование газовых горелок зависит от марки производителя, и материалов из которых они изготовлены.

Применение горелок для кровли

Для ремонта и устройства кровли битумными материалами предпочтительно используют газовую горелку. При качественной горелке за 8 часов рабочего времени можно уложить около 600 квадратных метров наплавляемого материала.

Совершение работ по устройству и ремонту кровли любых типов с применением газовой горелки должно проводиться по всем правилам пожарной безопасности.

Для работ по укладке различных площадей кровли с применением газовой горелки есть определённые ограничения такие как:

  • Позволяется зараз укладывать не более 500 метров квадратных.
  • При укладе свыше 500 метров квадратных требуется наличие пожарных шлангов с водой.
  • Доступ к пожарным кранам должен быть с четырёх сторон покрываемой кровли.
  • Подача воды через пожарный шланг должна доставать в любую точку укладываемой поверхности.

Кроме кровельных работ, газовые горелки применяются в бытовых и производственных целях.

Устройство и принцип работы горелки

Кровельная горелка представляет собой стакан на основе металла, оснащенный форсункой и прикрепленной к корпусу пластиковой или деревянной рукояткой.

Узнайте, почему мягкая кровля шинглас – выбор профессионалов.

Читайте подробное описание технологии ремонта мягкой кровли на нашем сайте .

Конструкция стакана газовой горелки разработана с таким расчетом, чтобы пламя было защищено от задувания ветром.

Поступление газа в корпус производится через специальный газопроводный шланг. В основном используется подаваемый под давлением пропан. На горелке имеется вентиль для регулирования количества подаваемого газа. Помимо этого, есть также возможность регулировать длину пламени.

Для того чтобы сэкономить расходуемый газ, на кровельных горелках имеется специальный редуктор, контролирующий расход топлива.Горелка пропановая для кровельных работ — модели, цены, руководство по использованию Абсолютно все модели горелок оснащены системой подсоса атмосферного воздуха.

Чтобы запустить горелку, используют обычные спички или зажигалку.

В газовых горелках также предусматривается устройство для регулирования рабочих режимов. Например, на большинстве моделей есть режим ожидания, целью которого является предупреждение напрасного расхода топлива во время перерывов в работе.

Популярные статьи  Теплый плинтус вместо радиаторов отопления: когда стоит использовать и ТОП-10 популярных моделей

Поскольку во время эксплуатации кровельные горелки разогреваются до очень высоких температур, для их производства используют исключительно сверхпрочные материалы.

Длина рукоятки для удерживания горелки должна составлять не более метра. Сам прибор очень легкий: его вес колеблется в пределах 1-1,5 килограмма.

Для профилактики ожогов рукоятки горелок оснащены держателем из очень прочных пород деревьев или термостойкого пластика.

Надо отметить, что для кровельных работ могут использоваться также жидкотопливные горелки, которые работают на мазуте или дизельном топливе.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

  • корпус;
  • рукоятка;
  • распределительное сопло;
  • газовый шланг;
  • газовая трубка;
  • баллон с пропаном;
  • редуктор;
  • хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованию

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Ознакомившись с конструкционными особенностями устройства можно приступать к созданию газовой горелки своими руками, тем более, что это не так сложно, как может показаться на первый взгляд.

У этого наплавляющего агрегата есть специальные ручки и задвижки, при помощи которых можно настраивать силу, производительность и протяженность пламени. У данной горелки эргономичная рукоятка, благодаря которой пользоваться ей очень удобно. Структура агрегата предусматривает особый турбо-стакан, который способствует образованию мощного пламени.

  • средняя длина горелки Turbo – 100 см;
  • термическая производительность достигает 75 кВатт;
  • небольшой вес – 890 гр;
  • давление в пределах 0,2-0,4 мПа.

Чаще всего покупают курковую кровельную газовую горелку ГГК1 ULTRA Turbo 701 с возможностью курковой настройки факела, благодаря которой можно мгновенно включить рабочий режим, перейти на экономичный и обратно переключиться на рабочий. Горючим для такой горелки служит смесь пропана и бутана. Ее основные технические показатели:

  • тепловая производительность — 54 кВт;
  • жиклер диаметром 1,2 мм;
  • область рабочего рукава — 9 мм.

Кровельную газовую горелку ГГК-1 Ultra Turbo покупают для:

  • подготовки базы кровли в процессе гидроизоляционных работ;
  • подогрева наплавляемой части кровельного полотна;
  • прочих видов строительно-монтажных работ, предполагающих применение открытого пламени с нагреванием верхнего слоя до 400 °С.

Какую кровельную пропановую горелку лучше купить

Для монтажа битумной кровли используют ручные горелки, как правило, это пропановые горелки рычажного устройства. Такая техника удобна в эксплуатации – чтобы отрегулировать длину пламени, достаточно один раз нажать на рычажный механизм и перевести устройство в экономичный режим расходования газа.

В ходе работы пропановая горелка потребляет состав пропана и воздуха. Горелка пропановая кровельная, купить которую можно в РуфГрад — самая безвредная газовоздушная техника. Она обеспечивает необходимую температуру для работ на крыше, прогрева металлических элементов, отжига краски и паяния кабелей.

Если купить кровельную пропановую горелку вентильного типа, сразу же можно оценить легкость в применении, незначительный вес и отсутствие затруднений при кладке кровли. Формируя пламя высокой производительности, эта техника позволяет проводить работы на крыше и в ветреные дни.

Для сварочных работ покупают кровельные газовые ацетиленовые горелки, для которых горючим служит состав кислорода и ацетилена.

Горелка пропановая кровельная, купить которую по выгодной цене можно в компании «РуфГрад» — эффективное приспособление для наплавления кровли. У нас можно выбрать наиболее приемлемый вариант для конкретного типа крыши, а также вы сможете узнать какая водосточная система лучше пластикова или металлическая?

Устройство и принцип работы

Конструктивно инструмент может иметь различный принцип образования газокислородной смеси. В некоторых резаках для подачи воздуха используют кислородный баллон, а в современных устройствах кислород забирается непосредственно из атмосферы. Более функциональные устройства оборудованы автоматическим пьезорозжигом, системой защиты, в том числе от ветра, различными наконечниками и переходниками.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованиюКровельная газовая горелка

Пропановая горелка выполнена из простых конструкционных элементов:

  • Ручка для надежного удержания агрегата;
  • редуктор, регулирующий напор газа;
  • газовая трубка для подачи топлива;
  • металлическое распределительное сопло;
  • системы газовых шлангов, подающих газ с ниппелями от 6 до 9 мм;
  • баллон с пропаном.
  • кислородный баллон;
  • хомуты для крепления.

Принцип работы горелки пропановой для кровельных работ:

  1. Горелочное устройство присоединяется к редукторам кислородного и пропанового баллонов с помощью системы подающих шлангов.
  2. Редукторы устанавливаются на баллоны для создания рабочего давления сварки.
  3. После сборки схемы по газу и кислороду, проверки плотности соединения и закрепления узлов открывают газ на баллонах посредством вентилей.
  4. Устанавливают давление газа до режимного значения, и открывают вентиль.
  5. Топливо по шлангам поступает к пропановой горелке.
  6. Процесс смешивания осуществляется в инжекторе с образованием газовоздушной среды.
  7. Рабочее пламя выходит из устройства с температурой более 2000* С.

Горелка пропановая для кровельных работ — модели, цены, руководство по использованиюУстройство пропановой горелки

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку.
Подключают к штуцеру резака шланг, закрепляя его специальным хомутом. Обычно они в комплекте не поставляются и потребуется их приобрести отдельно.
Закрепляют второй конец шланга на газовом сосуде.
Проверяют плотность и надежность соединений, при закрытом регуляторе пламени.
С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне.
Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы.
После окончания работ закрывают свой газовый кран на сосуде.
Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

  • Возникновение пожароопасной ситуации;
  • взрыв газовой емкости;
  • ожоги от открытого огня;
  • термический ожог от нагретых поверхностей резака.

Выводы и полезное видео по теме

Объяснение принципов работы, устройства и правил применения ГВ горелки на примере одной из моделей:

ГВ горелки – эффективное, мобильное, простое в использовании оборудование, предназначенное для широкого круга работ в различных сферах, предусматривающих применение огня или горячего воздуха.

Выбирая подобное оборудование, учитывайте все критерии и параметры, которые влияют на качество, удобство и безопасность выполнения целевых задач.

Хотите рассказать о том, как выбирали газовоздушную горелку или как использовали ее в деле? Поделитесь ориентирами выбора инструмента и технологическими тонкостями его использования. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы по теме статьи, публикуйте фото.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
