Газовые котлы наружного размещения: нормативы и требования к размещению уличного оборудования

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

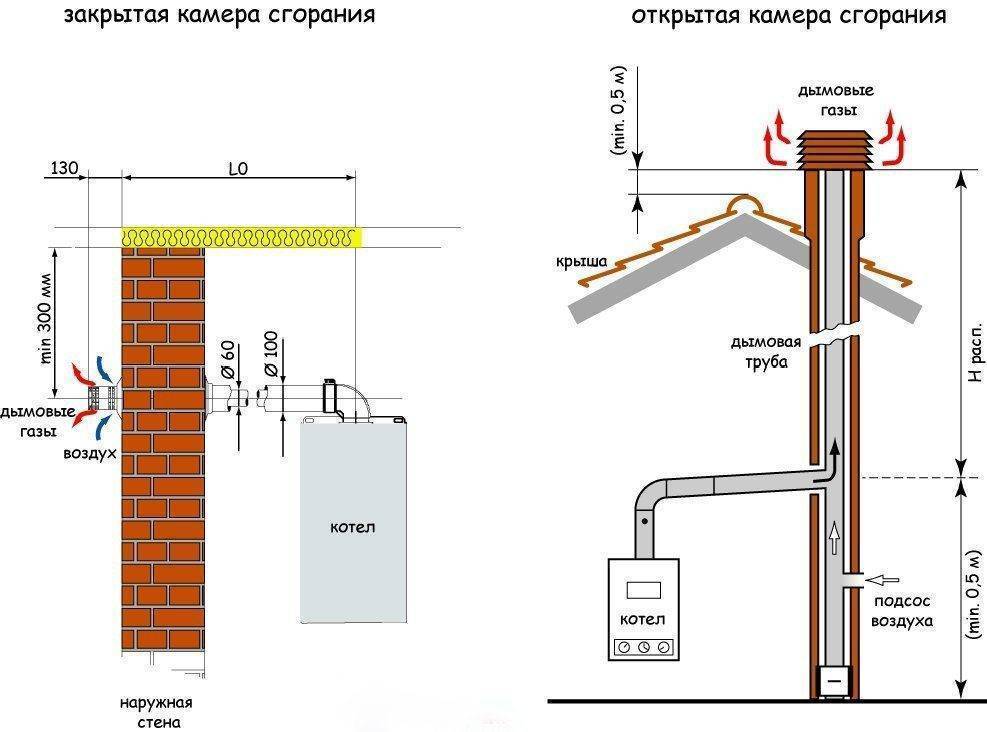

Газовые котлы отличаются по типу камеры сгорания:

  • агрегаты с открытой камерой сгорания (атмосферные);
  • устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВт Минимальный объем котельной, м³
менее 30 7,5
30-60 13,5
60-200 15

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

  1. Высота потолка – 2-2,5 м.
  2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
  3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
  4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
  5. Наличие приточно-вытяжной вентиляции.
  6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
  7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

  1. Высота потолка более 2 м.
  2. Объем — не менее 7,5 м³.
  3. Имеет естественную вентиляцию.
  4. Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
  5. Стены выполнены из огнестойких материалов (кирпича, плит).

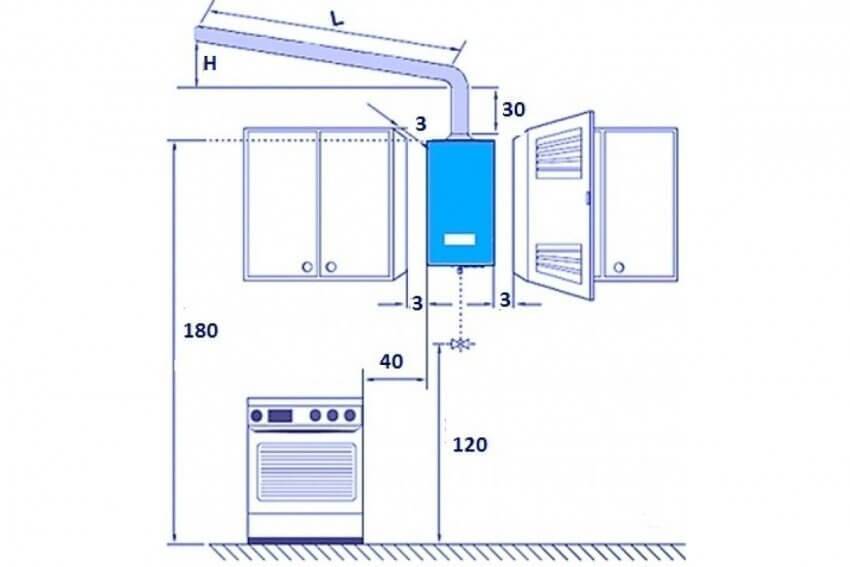

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

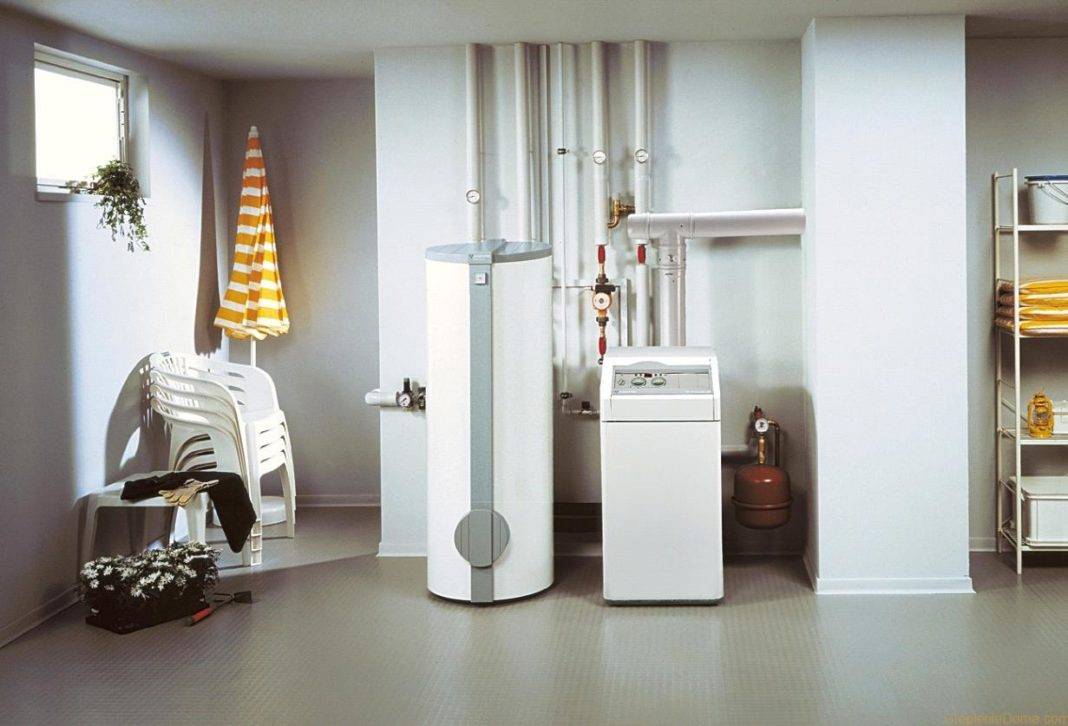

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

Популярные статьи  Давление в газопроводе: технические нормы + особенности распределения на линии по давлению газа

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Обзор моделей и производителей

Довольно большое количество компаний сегодня производит подобного рода котлы как за рубежом, так и на отечественных производственных мощностях. Стоит рассмотреть более подробно самых популярных производителей.

Компания Siberia выпускает недорогостоящие, но отменные газовые приборы, КПД которых достигает 90%. Они могут быстро прогреть строение, имеющее площадь до 600 м². В комплект изделия входит теплообменник из стали или конструкция из чугуна. Независимые от электроэнергии одноконтурные котлы Siberia с атмосферной горелкой включают в себя автоматику итальянского производства, оснащены манометром и термометром. Котлы Siberia – это наилучший выбор для домов, что построены вдалеке от города.

Газовые котлы наружного размещения: нормативы и требования к размещению уличного оборудования

Baxi можно назвать одним из наиболее известных брендов в нашей стране. Популярность ему подарили отменные характеристики современного оборудования для качественного отопления. Покупатели оставляют лишь положительные отзывы обо всех моделях производителя.

Линейка изделий Baxi для установки на пол состоит из следующих моделей, каждая из которых имеет свой функциональный набор:

  • Luna 3 с функцией самостоятельной диагностики;
  • Luna 3 Cmfort с управлением из любой точки комнаты;
  • Ec Four с выбором любой камеры сгорания;
  • Main Fur с возможностью проверки изделия в двух режимах и ЖК экраном.
  • Очень популярны изделия и от широко известной компании Gefest, которая выпускает популярный газовый конвекционный котел с мощностью 14 кВт, что сможет без особого труда обогреть дом в 120 кв. м. независимого от энергии типа. «ГЕФЕСТ ВПР КСГ-12,5С» – это самая лучшая модель, ведь она представлена с закрытой камерой сгорания и КПД 92%.
  • Газовый котел под названием АОГВ 29 ТО от компании Victory подключается к дополнительному оборудованию, если необходимо нагреть воду. Такой котел сможет обогреть почти 270 м². АОГВ 29 ТО – это котел с одним контуром и закрытой камерой сгорания, трехходовым клапаном, рядом датчиков, удобным управлением, отменной степенью защиты.
  • Газовые изделия Aton – это конструкции отменного качества по доступным ценам украинского производства. Эти котлы подходят для отопления любых зданий, имеющих и большую, и маленькую площадь.
  • Газовые напольные изделия «Житомир» от компании «Атем» – это изделия достойного качества с Украины. Характерные черты котлов «Житомир» – это доступная цена на рынке качественных газовых изделий и независимость от электроэнергии.

Востребованные котлы производства России резко повышает их рейтинг по сравнению с более дорогостоящими зарубежными аналогами.

  • При выпуске отечественного газового изделия «Очаг» используются самые инновационные технологии. Специалисты производителя имеют на руках 6 патентов на изобретения в сфере газового оборудования и 11 свидетельств. На производстве установлено самое современное оборудование и работают квалифицированные специалисты. Газовые устройства «Очаг» прослужат немало лет, не потребуют специфического обслуживания, и при этом имеют еще и сертификат качества уровня государственного стандарта.
  • Газовые изделия «Сигнал» – это котлы одноконтурной серии, которые относятся к бюджетной серии напольных изделий. Они выпускаются с минимальной мощностью 7 кВт и максимальной – 40 кВт.

Наиболее востребованными устройствами из этой серии являются следующие:

  1. газовый котел «Сигнал» S-term 7 – эта модель производится с управлением на передней панели;
  2. котлы предыдущей версии «Сигнал» КОВ 16 СТпс.

Котлы «Конорд» выпускаются в России. Завод-производитель производит котлы отопления уже более 50 лет. В последнее время была произведена модернизация производства, поэтому котлы этой известной марки начали активно конкурировать с импортными аналогами. Напольные котлы от «Конорд», несмотря на свои габариты и судя по отзывам покупателей – это одни из самых надежных.

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

  • общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
  • высота потолка не менее 2,5 метра;
  • уровень пола в топочной не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
  • норма освещения установлена 0,03 л/м2;
  • минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.
Популярные статьи  Какую микроволновую печь выбрать: рейтинг лучших моделей в 2021 году

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Газовые котлы наружного размещения: нормативы и требования к размещению уличного оборудования

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

  • для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
  • 60 кВт – 13,5 м3;
  • более 60 кВт – 15 м3.

Порядок замены устаревшего котла

Газовое оборудование считается устройством повышенной опасности.

Поэтому все работы, по установке и обслуживанию газовых приборов тоже относятся к работам с повышенной опасностью. Существующие правила однозначно отвечают на вопрос — как заменить газовый котел в частном доме — запрещено производить монтаж или замену котельного оборудования самостоятельно. Монтажом котлов вправе заниматься только специальные органы (горгаз, райгаз, облгаз) через предприятия, которые имеют лицензию на подобные работы.

Чтобы приступить к замене котла, нужно проделать следующие действия:

  1. Написать заявление в газовую службу для получения разрешения на замену котла. Нужно знать, что при замене старого котла на аналогичный не нужно создавать новый проект, но если произошли изменения — котел другого типа, меняется место расположения или схема подвода газа, то проект создается новый.
  2. После получения ответа нужно сдать строительный паспорт в газовую службу. Собрать и сдать акты проверки ДВК, а если будет устанавливаться импортный котел — сертификат соответствия.

Какие документы нужны при замене газового котла

Перед заменой газового котла необходимо собрать множество документов и получить разрешения на проведение таких работ.

Вам понадобятся следующие документы:

  • Если оборудования зарубежных производителей, то нужно предоставить сертификат с соответствием нашим нормам безопасности;
  • Если котел двухконтурный, то необходимо иметь санитарно-гигиеническое заключение для подачи горячей воды для бытовых нужд. Обычно такой документ предоставляется сразу вместе с гарантийным талоном;
  • Документ о проверки вентиляционных и дымовых каналов;
  • Договор на гарантию минимум 1 год, который заключен с сервисной компанией;
  • Документ с результатами подключения оборудования к инженерным сетям.
  •  Акт по скрытым работам при устройстве коаксиального дымохода через стену;
  • Проект с изменениями. Главное условие: новый котел должен быть узаконенным.

Собрать все документы вы обязаны самостоятельно. Если у вас нет такой возможности, то вы можете обратиться в специальную монтажную компанию. Но в таком случае необходимо рассчитать дополнительные расходы.

Нужен ли новый проект при замене газового котла

В проекте оговаривается модель, тип и мощность отопительного агрегата. Помимо этого, у каждого котла есть свой порядковый номер, указанный в техпаспорте и занесенный в проектную документацию. Поэтому, при замене потребуется изготовить новый проект с указанием новых данных.

Надо заново пройти следующие этапы оформления:

  • Получить технические условия на замену газового котла. На этом этапе в газораспределяющей компании могут изменить производительность агрегата, исходя из фактической жилой площади дома.
  • Сделать новый проект.
  • Получить согласование, предоставив проект газораспределения, ТУ, результаты проверки дымоходного канала.
  • Произвести замену старого агрегата на новый.

При замене старого газового котла на новый, нужны следующие документы:

  • Паспорт.
  • Документы собственника жилого помещения.
  • Технический паспорт на газовое оборудование.
  • Технические условия.

Стандартные расценки на замену уже установленного газового оборудования равняются 1000-1500 руб, в зависимости от региона.

Особенности замены котла одинаковой мощности

Если потребление газа в час нового котла аналогичная газопотреблению старого, то это существенно упрощает задачу. Так как все, что нужно от владельца — подать в горгаз уведомление о выполненной замене.

А к нему следует приложить:

  1. Акт подключения котла.
  2. Акт осмотра вентиляции, дымохода.
  3. Договор на не менее, чем годичное обслуживание газового оборудования.

После рассмотрения заявление дается разрешение. После чего выполняется замена, испытание оборудования и начинается его эксплуатация. Таким образом разрешает действовать ПП РФ № 1203 п. 61(1).

Можно ли заменить газовый котел на электрический

Замена вполне возможна, но, для этого придется получить разрешение в другой организации, занимающейся электроснабжением. Документы нужны только в том случае, если электрокотел имеет мощность более 8 кВт. До этого предела производительности агрегат относится к обычным бытовым водогрейным устройствам по типу бойлера, поэтому, устанавливается без разрешений и согласований.

Для производительных электрокотлов потребуется провести отдельную линию электроснабжения. Понадобится сделать проект и получить разрешение на увеличение объема выделяемой электроэнергии. Отдельно надо написать заявление об отключении газового котла от магистрали.

Нормы площади под котел на газе

Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:

  1. СП 55.13330 (ранее СНиП 31-02-2001)

СП 89.13330 (СНиП II-35-76)

СП 62.13330 (ранее СНиП 42-01-2002)

СП 41-104-2000

Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

  • Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.

Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.

Популярные статьи  Рейтинг пылесосов Самсунг 1600W: обзор лучших моделей + рекомендации по выбору

Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.

Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:

  1. Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.

Расстояние от потолка до котла, не менее 80 см.

Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.

Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.

Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Разновидности оборудования

Классификация газовых агрегатов довольно обширна. Настенный — этот вид недавно появился в торговой сети, но уже имеет немало сторонников. Устройства этой модификации настолько компактные и функциональные, что их еще называют мини-котельными. В небольшом корпусе размещены не только эффективный теплообменник, горелка с автоматикой безопасности, расширительный бачок, но и насос циркуляции. Это стало возможным, потому что агрегаты используют теплотехнические инновационные технологии, кроме того их цена ниже напольных вариантов.

По способу удаления дымовых газов газовые котлы наружного размещения подразделяются на устройства с принудительным движением, когда их отвод в окружающую среду выполняется дымососом и с естественным — через дымовую трубу за счет тяги.

По варианту розжига, настенные агрегаты различаются с электрическим и пьезорозжигом, запальник которого постоянно работает, выдавая пламя. По типу горелки они делятся на обычную и модуляционную, создающую комфортный температурный режим ГВС.

Напольный котел эксплуатируется в своей практически неизменной конструкции вот уже несколько десятков лет. Теплообменник выполняется из котловой стали или чугуна. Последний  обладает большей антикоррозионной стойкостью, но более хрупкий и подвержен разрушениям в случае гидроударов. Стальной страдает пот коррозии и образования накипи, поэтому выбор варианта, в значительной степени, будет зависеть от качества водопроводной воды, используемой в контуре нагрева котла. В последнее время, для повышения качества воды и увеличения срока службы котлоагрегата на входе водопроводной воды устанавливают фильтры очистки.

Газовые котлы наружного размещения: нормативы и требования к размещению уличного оборудованияНапольный котел в доме

Размещение газовых котлов в частном доме будет зависеть от типа установки. Напольные котлы могут быть   надувными или с атмосферными горелочными устройствами. Для первых горелки приобретаются отдельно, имеют высокую единичную мощность до 1000 кВт, высокие КПД, и более высокую цену. Недостатком конструкции является зависимость от электроэнергии, что потребует наличие автономных источников энергии. Вторые агрегаты — отличаются тихой работой и доступными ценами.

По функциональности газовые котлы наружного размещения подразделяются на одно- и двухконтурные. В первых производится нагрев теплоносителя только на нужды отопления. Для обеспечения услугами ГВС потребуется включить в схему бойлер косвенного нагрева, мощность которого будет зависеть от объема водопользования.

Двухконтурный котел — это устройство «2 в1», он имеет два встроенных теплообменных аппарата на контур отопления и ГВС, поэтому более функционален и оснащен дополнительной горелкой для ГВС. Он отпускает теплоэнергию и на нужды отопления, и на ГВС и намного дешевле комплекта одноконтурного котла с бойлером косвенного нагрева. Тем не менее, есть определенные эксплуатационные ограничения для размещения газовых котлов в частном доме. Они не могут одновременно работать на отопление и ГВС, нагрев происходит поочередно, с приоритетом нагрева горячей воды. Переключение на контур ГВС происходит одновременно с открытием крана горячей воды, при этом сразу потечет холодная вода, особенно если долго потребители не пользовались услугой.

Отличие дорого настенного котла от дешевого

На самом деле, для основной задачи – обогрева вашего помещения, вам за глаза хватит выбора самого бюджетного настенного газового котла бренда X, чем этого же бренда, но уже из более дорогого сегмента. Ведь расход газа у них будет абсолютно одинаков.

Все остальное – это не всегда нужные навороты. Такие как, дополнительная шумоизоляция, энергоэффективный насос, функции, навороченное табло и тд.

Еще сейчас в целях экономии стали использовать в дешевых котлах трубки и соединения из композитных материалов, а в более дорогих из металла. Плохо это или хорошо, время покажет.

Важно понимать одно, если вы выбираете котел с целью обычного отопления дома, то можете брать хоть самый простой газовый агрегат
