Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

Принцип работы

Принцип действия заключается в том, что газ, находящийся в резервуаре под давлением, выходит наружу, ограниченный регулятором пламени, и сгорает, перемешиваясь с кислородом, содержащимся в воздухе.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

В этом режиме можно использовать инструмент, как газовую горелку. Интенсивность пламени устанавливается в зависимости от характера выполняемых работ. Запускаться процесс может как от внешнего источника огня – спички или зажигалки, так от встроенного механизма с пьезоподжигом.

Второй вариант, несомненно, лучший, так как избавляет от необходимости иметь зажигалку в дополнение к комплекту паяльника. А если вдруг использование газового паяльника необходимо вдали от «цивилизованных» мест, то оказаться вдруг «без огонька» для некурящего человека вполне реально.

В режиме горелки газовый паяльник может использоваться для выпаивания компонентов электронных схем, разогрева резьбовых соединений с целью облегчения их разборки, пайки крупных деталей с использованием тугоплавких припоев, разогревающего инструмента для труб водопровода и отопления, замороженных в результате аварий, размягчения слоев краски или аналогичных покрытий для последующего удаления их с поверхности, а также для разогрева термоусадочных изоляционных трубок при электромонтажных работах. В некоторых случаях горелку паяльника используют даже для обжарки барбекю.

Флюсы

Основным компонентом флюсов для пайки твердыми припоями являются борные соединения — бура (Na2B4O7), борная кислота (H3BO3), борный ангидрид (B2O3). Для усиления активности борных флюсов, например при пайке нержавеющих и жаростойких сталей, в них добавляются соединения фтора — фтористый кальций, фтористый калий. Применяются специальные флюсы, регламентированные ГОСТ 23178-78 — под марками ПВ200, ПВ201, ПВ209, ПВ209Х, ПВ284Х. В первые два входят борная кислота, бура и фтористый кальций. Они используются для пайки нержавеющих и конструкционных сталей и жаропрочных сплавов. Флюс ПВ209 состоит из фтористого калия, борного ангидрида, калия тетрафторбората. Флюсы ПВ209Х, ПВ284Х состоят из борной кислоты, гидроксида калия, плавиковой кислоты. Флюсы ПВ209, ПВ209Х, ПВ284Х можно использовать для пайки меди и ее сплавов, нержавеющих и конструкционных сталей. Пайка меди и ее сплавов может производиться с помощью чистой буры, которая является универсальным флюсом для высокотемпературной пайки.

Бура

Используются различные формы выпуска флюсов — жидкости, порошок, кусочки (кристаллы буры, например). Чтобы облегчить их дозирование (избыток флюса так же нежелателен, как и недостаток), используют объединение их с припоем. Делается это разными способами — добавлением в виде порошка в сыпучие формы припоев, обмазкой прутков припоя или помещением внутрь трубочки из припоя, совместным прессованием таблетированных форм.

Сварочное оборудование от производителя

Сварка – это технологический процесс с целью создания неразъемного соединения с разнообразными техническими свойствами и характеристиками. Для получения надежного сварочного соединения нужен, в первую очередь, комплект сварочного оборудования и сварочный пост для создания безопасных условий производства работ. Сварочные посты оборудуются сварочным аппаратом и системой вентиляции для отвода вредных аэрозолей из зоны работ. Наша компания осуществляет продажу сварочного оборудования от мировых торговых марок:

  • GUILBERT-EXPRESS (Франция),
  • CPS (США),
  • KEMPER (Италия),
  • OXYTURBO (Италия),
  • STAG (Испания),
  • HOTERY (Тайвань) и многие другие.

Купить уникальное оснащение теперь стало возможным в Москве в нашем фирменном магазине сварочного оборудования. Весь перечень сварочного оборудования представлен в нашем интернет магазине. Мы предлагаем нашим клиентам сварочное оборудование, которое отвечает всем нынешним требованиям. С нашей сварочной оснасткой возможно качественное выполнение соединения всех видов металла практически всеми известными способами.

Технология пайки медных труб

Весь технологический процесс соединения деталей из медного материала условно можно разделить на подготовительные операции и непосредственно сам этап создания крепкого стыка.

Основные операции соединения при помощи горелки:

  1. Резку трубы удобнее всего производить с помощью трубореза. Для этого инструмент устанавливается на обрабатываемую деталь таким образом, чтобы режущий ролик совпадал с линией разреза. Далее зажимается винт и поворотом вокруг оси трубы производится разрез. После каждых двух оборотов вращением винта резак поджимается к трубе. Можно отрезать металл и обычной ручной ножовкой по металлу, но при этом очень сложно добиться перпендикулярности среза.
  2. После резки нужно снять наружную и внутреннюю кромки. Наружная фаска удаляется для облегчения сборки, а внутренняя может оказывать сопротивление потоку воды или газа. Существуют специальные приспособления для проведения такого рода операций. Иногда они встраиваются непосредственно в труборез, а иногда выступают в роли отдельного приспособления.
  3. Следующим шагом будет зачистка сопрягаемых частей детали от окислов. Внешнюю поверхность легко очистить мелкой абразивной бумагой либо специальным устройством с отверстием, обрамлённым стальной щёточкой. Для очистки внутренней кромки применяются ёршики, сетка или наждачная бумага, навёрнутая на любой штырь соответствующего диаметра. После очистки поверхности до блеска нужно удалить остатки абразива, которые существенно снижают качество пайки.
  4. После очистки необходимо нанести на поверхность флюс. Пастообразный состав наносится с помощью кисточки на наружную часть вставляемой трубы. После этого сразу производится соединение деталей, чтобы избежать попадания мусора.
  5. Во время сборки сопрягаемые детали нужно повернуть друг относительно друга, чтобы осуществить полное распределение флюса по поверхности. Затем удаляются хлопчатобумажной ветошью излишки флюса, а детали закрепляются в удобном для пайки положении.
  6. Прежде чем приступить к нагреву труб, необходимо удалить все пластмассовые и резиновые детали, которые могут пострадать во время пайки. Пламя горелки должно быть нормальным — без недостатка или избытка кислорода. Сбалансированное пламя обладает ярко-синим цветом. Излишний кислород в пламени окисляет поверхность металла, на что указывает окисный чёрный налёт. Прогревать место соединения необходимо равномерно, перемещая пламя с разных сторон изделия. Когда припой начинает плавиться, значит температура пайки достигла оптимального значения. После полного заполнения соединительных швов расплавленным припоем нужно отнести пламя горелки от стыка и дать возможность остыть месту пайки естественным путём.
Популярные статьи  Водяной насос высокого давления: принцип работы, виды, правила подбора и эксплуатации

После полного остывания места стыковки металлов необходимо удалить остатки флюса ветошью, смоченной раствором спирта.

Инструменты и принадлежности

Пайка, как и любой другой технический процесс, подразумевает использование определенных инструментов и принадлежностей. Инструментов понадобится немного: паяльник, нож, пассатижи, напильник, наждачная бумага. Принадлежностей и того меньше – достаточно паяльного флюса и спирта или бензина. Тем не менее все это является важными составляющими процесса и к выбору того и другого необходимо отнестись исключительно серьезно. Именно от качества паяльника и наличия нужных принадлежностей к нему будет зависеть как механическая, так и электрическая надежность паяного соединения.

Как правильно паять медные трубы, пошаговая инструкция

Поэтапное проведение работ позволяет получить высококачественные соединения. При выполнении процесса не нужно спешить, необходимо выполнять все правила и рекомендации.

Подготовка соединения

На первом этапе подготавливаются необходимые детали требуемых размеров. Для резки применяется труборез, который должен располагаться к трубопроводу строго перпендикулярно. Сначала труба зажимается в скобе приспособления между лезвием и опорными роликами.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямРезак один или два раза поворачивается вокруг обрезаемого сегмента.

Затем проводится подтяжка винтового механизма. После этого процесс реза повторяется. Такие действия осуществляют, пока не произойдет окончательный раскрой трубы.

Для подготовки деталей требуемого размера также можно использовать ножовку с лезвием по металлу. Однако таким инструментом не всегда получается выполнить ровный срез. Тем более при применении ножовки образуется много металлических опилок

Поэтому приходится уделять большое внимание, чтобы они не попали в систему. Ведь опилки могут стать причиной поломки дорогого оборудования или затора в инженерной коммуникации

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямТруборез позволяет получить ровный срез. Затем с торца трубы удаляются заусенцы.Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямВнутренняя поверхность изделия чистится и обезжиривается. Такие же действия выполняются со вторым сегментом.

На следующем этапе используется труборасширитель или вальцовка. Он позволяет увеличить диаметр одного из сегментов, чтобы детали можно было соединить. Зазор между ними обязан составлять 0,02-0,4 мм. При меньших значениях припой не сможет просочиться в него, а при больших размерах – не возникнет капиллярный эффект.

Нанесение флюса

Флюс наносится ровным слоем в минимальном количестве на наружную поверхность того изделия, которое вставляется в соединяемый сегмент.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямОперация выполняется кистью. Она может входить в комплект реагента.

При ее отсутствии используется малярная кисть. Необходимо применять инструмент, который не оставляет волокон.

Пайка

Процесс начинается с соединения трубопроводных частей. Он выполняется после использования флюса.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямНа увлажненной поверхности не должно быть никаких посторонних включений.

Когда соединяется труба и фитинг, последний элемент вращается, пока не произойдет его полное надевание на трубопроводный сегмент. Такое действие также позволяет распределить флюс по всему соединяемому месту. Если из зазора между деталями выступит расходный материал, он убирается салфеткой или тряпочкой, так как представляет собой агрессивный состав химического происхождения.

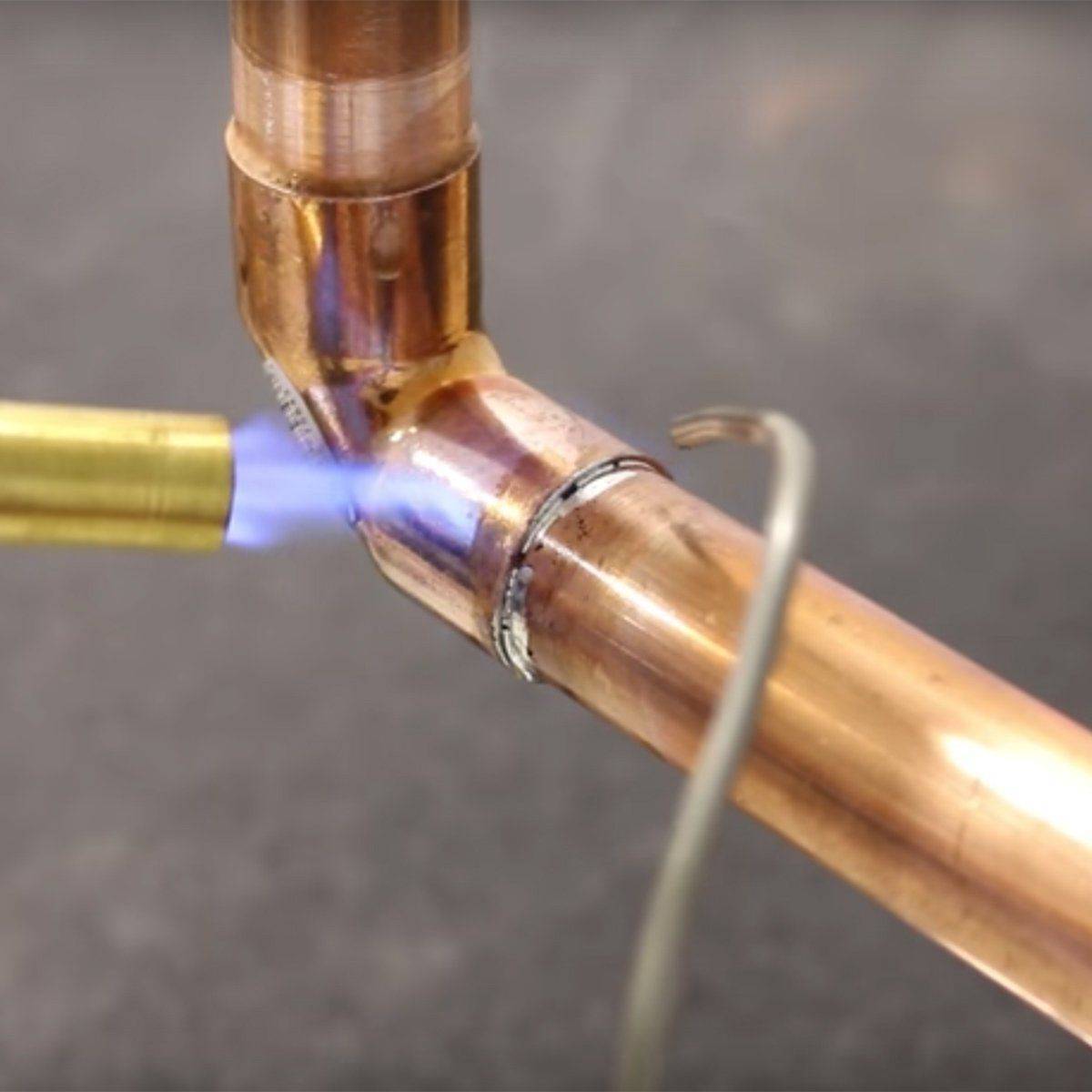

Процесс пайки низкотемпературным способом начинается с включения горелки. Ее пламя направляется на соединяемое место и постоянно перемещается по стыку для его равномерного прогрева. После нагрева деталей припой прикладывается к зазору между ними. Расходник начнет расплавляться, если место соединения было достаточно разогрето. В этот момент горелку нужно удалить от стыка, потому что расходный материал заполнит зазор. Мягкий припой не требуется специально разогревать. Плавление расходного материала происходит под воздействием тепла от разогретых деталей.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямМягкая пайка медных труб

Соединения трубопроводных элементов выполняются при постоянном контроле нагрева меди. Металл нельзя перегревать! При несоблюдении этого правила происходит разрушение флюса. Поэтому с деталей не удаляются оксиды. В результате снижается качество швов.

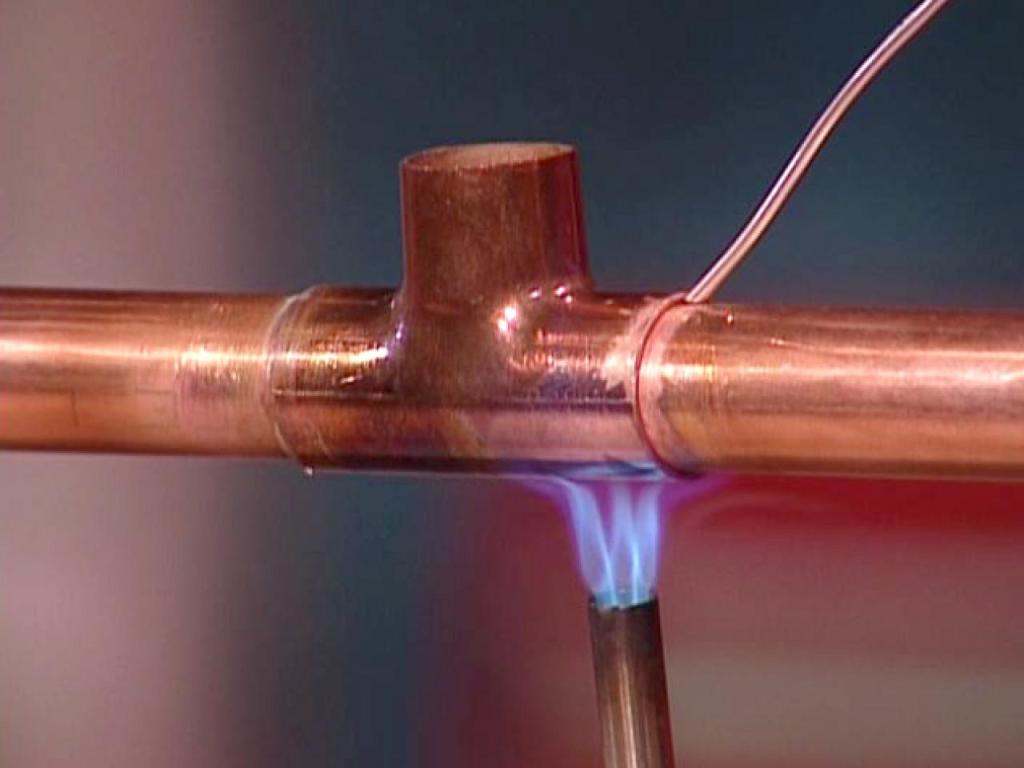

Пайка твердым способом начинается с равномерного и быстрого прогрева соединяемых деталей. Он осуществляется с помощью пламени ярко-синего цвета умеренной интенсивности.

Припой прикладывается к стыку в момент нагрева элементов до температуры 750°C. Она достигает нужного значения, когда медь становится темно-вишневого цвета. Для лучшего плавления припоя он может быть дополнительно нагрет горелкой.

После остывания шва стык протирается тряпочкой для удаления остатков флюса. В противном случае вещество может стать причиной разрушения меди. Если на поверхности трубопровода образовался наплыв припоя, он удаляется с помощью наждачной бумаги.

Как выбрать газовую горелку для пайки труб из меди

Чтобы не ошибиться с выбором, следует четко представлять, для каких целей приобретается газовая горелка. Для разовых работ по монтажу медного трубопровода в доме или квартире будет достаточно недорого аппарата с минимальным набором функций. Для профессионального применения стоит переплатить и отдать предпочтение мощным горелкам с широким функционалом от популярного производителя.

Рекомендуем ознакомиться: Выбираем аппарат для качественной сварки полиэтиленовых труб

Как правило, выбор инструмента осуществляется по следующим критериям:

  • Мощность горелки. Определяет возможность пайки толстостенных медных труб и изделий большого диаметра.
  • Тип топлива. Пропан, бутан, ацетилен, МАРР-газ и т.п.
  • Область использования. Горелка для пайки труб, не всегда подойдет для резки, и наоборот.
  • Материал, с которым предстоит работать. Медь хорошо соединяется пайкой с другими металлами: бронзой, сталью, никелем.

Из конкретных моделей газовых горелок, представленных на современном рынке, можно выделить продукцию нескольких крупных производителей:

  • Kemper. Итальянский бренд, выпускающий горелки, работающие на одноразовых газовых баллонах. В комплекте идут сменные насадки.
  • Rems. Немецкий производитель, выпускающий горелки с турбонаддувом и самоподжигом. Устройства работают с несколькими типами горючих смесей и используются для мягкой, либо жесткой пайки труб сечением до 64 мм. Пламя разогревается до 2500°С.
  • Virax. Горелки работают на пропане и оснащаются механизмом пьезоэлектрического поджига. Средняя стоимость – 4500 рублей.
  • Донмет. Выпускает ручные горелки средней ценовой категории. Аппараты снабжаются комплектом насадок и работают на разных газовых смесях.
  • Kovica. Китайский бюджетный бренд, выпускающий модели на одноразовых пропановых баллонах. Стоимость инструмента начинается от 1500 рублей.
  • Castolin. Выпускает универсальный инструмент, способный работать с несколькими видами топлива. В модификацию горелок включаются фиксатор пламени, набор сопел, регулятор интенсивности горения.
  • Также, неплохие качественные аппараты выпускаются под брендами Rothenberger, Аллгаз, Профи-Тулс.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

Если газовой горелки под рукой не окажется, ее функции может взять на себя строительный фен. Устройство не так удобно в использовании, но способно разогреть струю воздуха до температур, достаточных для плавления мягкого припоя.

Разновидности газовых приборов

Существует достаточно обширный ассортимент газовых приборов для пайки, которые логично разделить на виды в зависимости от рабочей температуры.

Популярные статьи  Все о природном газе: состав и свойства, добыча и применение природного газа

По этому критерии приборы бывают бытовыми, где показатель разогрева достигает максимум 1500°С, и профессиональными – с рабочей температурой свыше 1500°С.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямПо конструкционному исполнению горелки могут иметь удлиненное сопло или более короткое. Также некоторые модели оснащают гибким шлангом для подсоединения к баллону

Тип подсоединения тоже разнится.

Различают баллоны:

  • резьбовые;
  • цанговые;
  • прокалываемые.

Емкость для топлива может быть перезаправляемой или одноразовой.

Что касается топлива, то, в зависимости от источника питания, горелки используют пропан, MAPP-газ, газ-кислород, мультитопливо. Последний вариант не применяют для пайки трубок из меди, но весьма удобен в быту, особенно в походах. Хотя мастера считают такие горелки менее надежными.

Ниже рассмотрим подробнее каждый из упомянутых видов газового оборудования, использующего различный тип топлива.

Вид #1 – пропановые горелки

Пропановый инструмент обеспечивает эффективное производство работ, направленных на разогрев, плавку, пайку металлов относительно небольшой массы. Толщина рабочего металла обычно 2-9 мм.

Как правило, основа пропановой горелки изготавливается на основе латуни. Конструкция сопла делается из высокотемпературного металла, обычно нержавеющая сталь.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямГорелки пропановые – оборудование под выполнение пайки, а также других работ, связанных с высокотемпературным нагревом. Этот вид паяльного оборудования, достаточно популярный, активно используется на практике

По большей части, это приборы с ручной регулировкой пламени посредством управляющего «редуктора» – регулятора, расположенного на патрубке, который переходит к соплу. Горелки на пропане дают температуру пламени от 1300°C.

Вид #2 – приборы под MAPP-газ

Горелки газовые, рассчитанные под питание МАПП газом, успешно используются под разные цели, связанные с обработкой металлов, в частности, меди.

Возможные операции с металлом:

  • подогрев;
  • отжиг;
  • плавка;
  • пайка.

Используемая газовая смесь «Метилацетилен-Пропадиен-Пропан» содержит несколько ингредиентов, чем обеспечивается повышенная тепловая мощность.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямИнструмент для пайки меди и прочих металлов. Конструкция, в данном случае, основана на формировании высокотемпературного пламени посредством подачи и сжигания смеси МАПП

Эта разновидность горелок характеризуется хорошей формой пламени, высокой интенсивностью теплового потока.

Максимальная температура пламени 2400°C, что демонстрирует улучшенную температурную эффективность по сравнению с пропановыми устройствами.

Вид #3 – газокислородные аппараты

Ещё одна разновидность аппаратов для пайки, плавки, сварки, нагрева, где рабочим источником энергии выступает смесь газа с кислородом.

Особенность конструкции – подача отдельных компонентов смеси с одинаковым давлением (0,5-1 АТИ). Поэтому такие горелки комплектуются специальным редуктором.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямГазокислородное исполнение горелки – конструкции, при помощи которой можно добиваться очень высоких температур нагрева, а это значит – выполнять пайку в таких случаях, когда другие аппараты не годятся

Газокислородные приборы поддерживают использование различных газокислородных смесей.

Этот фактор позволяет получать широкий диапазон температур пламени:

  • ацетилен – 3260°C,
  • водород – 2680°C,
  • пропан – 2640°C,
  • бутан – 2760°C.

Конструкция газовоздушной горелки обеспечивает стабильное, ровно направленное пламя, что положительно сказывается на качестве пайки.

Вид #4 – газовые горелки мультитопливные

Конструкции мультитопливного исполнения – компактные, малогабаритные, оснащаются дополнительными приспособлениями, к примеру, отражателем тепла или защитой от ветра.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямКонструкции горелок газовых, где используется так называемое мультитопливо, технологически исключают производство пайки меди. Однако это удобный инструмент для хозяйственных нужд

Разновидность газовых горелок, которые отличаются конструктивно тем, что рассчитаны под использование разного типа топлива:

  • бензин;
  • солярка;
  • керосин;,
  • спирт и т.п.

Устройства по большей части представлены хозяйственным инструментом, удобным для туристических целей, а также для производства различных бытовых работ, связанных с нагревом.

Достаточно высокая тепловая мощность до 3000 Вт обеспечивает нагрев 1 литра воды буквально за 3 минуты, параметр в характеристиках: 3,0-4,5 мин.

Область применения

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателямГазовая горелка может использоваться там, где работа с паяльником невозможна или нецелесообразна.

Бытовые работы, строительные, сварка в условиях лабораторий — традиционно основные сферы применения, но также она используется в радиотехнике и туризме.

К примеру, инструментами на пропане, имеющими широкое сопло, разогревают и укладывают битумные покрытия, асфальт при дорожных работах. В условиях удаленности от цивилизации и в полевых работах пламя горелок применяют для разогрева усадочных материалов, нагрева и просушки поверхности.

Горелки на бутане более распространены при следующих высокоточных работах:

  1. Моделирование.
  2. Ремонт домашней техники.
  3. Выжигание.
  4. Ювелирное производство.

Большое количество вариантов насадок позволяет проводить работы различной сложности, работать без перерыва такие газовые горелки могут до 50 минут.

Невысокая стоимость бытовых ручных горелок с небольшими баллонами газа, а также удобство эксплуатации позволяет их широко использовать в быту. Несмотря на малые габариты устройства, температура нагрева может достигать от 500 до 6000 °C, что обеспечит надежную сварку средних деталей. Для более сложных работ следует использовать стационарные приборы, которые позволяют не только паять, но и сваривать детали без ограничения в размерах заготовок.

Конструкция современной газовой горелки

Начнём с анализа конструктивных моментов, характерных для современных моделей газовых горелок.

Оборудование в современном исполнении, рассчитанное под хозяйственное применение, прежде всего, выделяется конструктивным мини-фактором. Это удобное в применении, облегченное и, как правило, разборное на отдельные компоненты оборудование.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям
Портативное, разбирающееся на отдельные детали – такое оборудование под производство пайки медных труб является действительно удобным и предпочтительным для работы

Такие аппараты просто транспортировать, поместив, к примеру, в стандартный сантехнический ящик или в слесарную сумку.

Приборы традиционно оснащаются съёмными мини-баллонами, заправленными специальной газовой смесью, благодаря чему обеспечивается высокая рабочая температура и ровный (стабильный) выход пламени.

Большинство конструкций наделяются зажигательным элементом, который обеспечивает розжиг прибора одним движением руки.

Для регулировки пламени используется конструкция плавного изменения давления газа (редуктор), благодаря чему можно настроить оптимальный режим пайки.

Есть исполнение горелок с прямым подключением баллона к соплу, а есть исполнение, где предусматривается шланговый переход.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям
Система пьезоподжига и редуктор плавной настройки позволяют устанавливать требуемую форму пламени для выполнения работы пайки с учётом получения результата высокого качества

Следует отметить универсальность хозяйственных горелок с газовыми баллончиками. Другими словами – такие устройства допускают применение не только конкретно под пайку труб, но также под исполнение других задач. К примеру, горелку вполне допустимо использовать в качестве аксессуара туриста.

Флюс

Для большинства вида припоев необходима предварительная обработка труб специальным составом, который носит название флюс.

Флюс выпускается:

в жидком виде;

Составы для пайки в жидком виде

Популярные статьи  Какой септик выбрать: рейтинг лучших станций очистки стоков

в виде пасты.

Состав для пайки в виде пасты

Приоритетней и удобней использовать флюс, изготовленный в виде пасты, так как более твердый состав способствует равномерному нанесению и не растекается по поверхности трубы.

Флюс позволяет:

  • произвести дополнительную очистку труб от окислов;
  • более равномерно распределить припой в процессе пайки;
  • защитить место соединения от коррозии и образования окислов.

Какие методы пайки медных труб существуют

Различают несколько основных способов пайки меди:

  1. Горячий
  2. Холодный (капиллярный метод)

Горячая пайка отличается от холодной не толь ко температурой, а еще и типами припоя и флюса. Отличаться будет и технология подготовки медных соединений.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

Горячая пайка медных труб

Горячий способ пайки подразумевает использование нагрева свыше 450 С. В данном случае припоем будет выступать тугоплавкий материал. Обычно это сплав меди (BCuP) или серебра (BAg). Конечно, для бытовых нужд вполне подойдет медный припой. Он недорого стоит и обеспечивает приличные прочностные характеристики соединений.

Метод горячей пайки применим к трубам диаметром от 12 до 150 (мм). Ключевым преимуществом горячего метода является получение шовного соединения повышенной твердости. Горячий метод еще называют «твердой пайкой».

Паянные горячим способом медные трубы можно использовать в следующих сферах:

  1. Водопровод (горячий, холодный)
  2. Отопление
  3. Газопровод
  4. Кондиционирование
  5. Холодильные и морозильные камеры

Разумеется, у горячей пайки имеются и некоторые недостатки. Основным из них является появление эффекта отжига меди. При нагреве свыше 450 С структура меди становится более мягкой. То есть при использовании горячего метода пайки снижается прочность труб в месте пайки.

При пайке меди горячим методом обычно используют трубы со стенками потолще, чтобы отжиг был не так заметен.

Холодная или капиллярная пайка медных труб

Холодный метод пайки предусматривает нагрев коммуникаций до 450 С. При такой температуре можно использовать лишь припои начального класса: олово или свинец. По этой причине на высокие прочностные характеристики шовных соединений можно не рассчитывать.

Низкотемпературная (холодная) пайка применима для медных труб толщиной от 6 до 100 (мм). Ключевое преимущество холодного способа заключается в том, что при нагреве меди до температуры менее 450 С не происходит отжига. Это значит, что медные трубы останутся после пайки такими же жесткими и прочными, как и были изначально.

Холодный способ хорошо себя зарекомендовал при пайке медных труб с тонкой стенкой. Кстати, для бытовых нужд применяется в основном тонкостенный прокат.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

Да, шовные соединения после капиллярной (холодной) пайки испытывают недостаток прочностных характеристик. Данный метод пайки медных труб не используется при создании газопроводных коммуникаций.

Дополнительно холодную пайку не используют и в том случае, когда коммуникации предназначены для транспортировки или циркуляции жидкости с температурой свыше 130 С.

Но несмотря на имеющиеся недостатки холодный метод пайки активно используется при установке труб в жилищных, административных и даже коммерческих объектах. Низкотемпературная пайка имеет допуск на использование в тех местах, где есть риск воспламенения находящихся рядом предметов.

Чем паять трубы из меди.

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

Ошибки при пайке

Начинающие мастера, не имеющие опыта соединения медных труб, могут допускать следующие ошибки:

  1. Слабый прогрев. Малоопытные специалисты боятся перегреть медные детали, что приводит к слабому прогреву поверхности. Результатом является низкая прочность соединения, которое разрушится при малейшей нагрузке.
  2. Перегрев. Противоположная ситуация, которая грозит выгоранием флюса с поверхности. Контактные элементы без защиты покроются окалиной, что негативно скажется на качестве соединения.

Для выработки необходимых навыков, рекомендует сделать пробную спайку на ненужных обрезках труб.

Подбор и температурные параметры газовых горелок

Горелки для пайки медных труб – основной рабочий инструмент, с помощью которого нагревают соединяемые участки трубопроводов и расплавляют припой. Мощность и температурные параметры зависит от типа соединения и используемого присадочного материала. Для самых простых работ можно использовать обычные приборы, оснащенные несъемными баллонами с горючей смесью из пропана.

В случае отсутствия горелки, для монтажных работ можно использовать промышленный фен. Его температура достаточна для работы с легкоплавкими припоями на основе олова.

Рассмотрим наиболее распространенные типы горелок.

Типы

Газовая горелка для пайки медных труб: основные типы горелок + советы потенциальным покупателям

При выборе горелки в первую очередь необходимо обратить внимание на тип питания. Различают следующие виды:

  • Компактный одноразовый баллон с пропановой смесью;
  • Стационарный баллон с комплектом с соединительных рукавов и редукторов для работы с пропан-кислородным составом;
  • Систему питания ацетиленово-кислородной смесью.

Механизм регулировки пламени – важная часть прибора. Контролируя температуру можно работать со всеми типами припоев.

К вспомогательному оборудованию горелок относятся следующие узлы:

  1. Розжиг от пьезы. Удобная функция компактных моделей существенно облегчает процесс запуска устройства.
  2. Отражатель пламени. Создает направленный поток горючей смеси, что позволяет направить его точно в зону нагрева.
  3. Обратный клапан. Отвечает за автоматическое прекращение подачи газа при отсутствии пламени.

Выводы и полезное видео по теме

Видеоматериал о различных типах паяльного инструмента ручного использования, мобильного, универсального и т.д. Информативный, в достаточной степени ролик, рекомендуемый к просмотру:

Инструмент под пайку меди – газовая горелка – это достаточно специфичное оборудование, из числа инструмента, который требуется лишь в определенных случаях, если не считать профессиональную деятельность.

Его приобретение для исполнения одноразовой работы вряд ли следует считать рациональным делом. Практичнее одолжить аппарат на время, например, арендовать, но для этого требуется знать, что такое газовая горелка и как правильно ею пользоваться.

Подыскиваете качественную газовую горелку для пайки медных труб? Или есть опыт применения такого оборудования? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
