Автономное газоснабжение промышленных объектов

Системы автономного газоснабжения промышленного объекта предназначены для использования с котельными и отопительными установками большой мощности, отличающимися повышенным расходом топлива.

Для котельных мощностью от 200 до 500 кВт целесообразно применение резервуаров от 9 до 20 куб.м. и электрических испарительных установок производительностью от 32 до 64 кг/час для обеспечения работы котельной на максимальной мощности в течение, примерно, 20 суток.

Для котельных мощностью от 1000 до 3500 кВт целесообразно применение резервуаров от 20 до 50 куб.м. и электрических испарительных установок от 100 до 300 кг/час для обеспечения работы котельной на максимальной мощности в течение, примерно, 10 суток.

Для более мощных котельных целесообразно применение жидкостных испарителей до 3000 кг/час.

Автономное газоснабжение промышленных объектов  — что входит в состав системы?

В состав системы газоснабжения промышленного объекта входит:

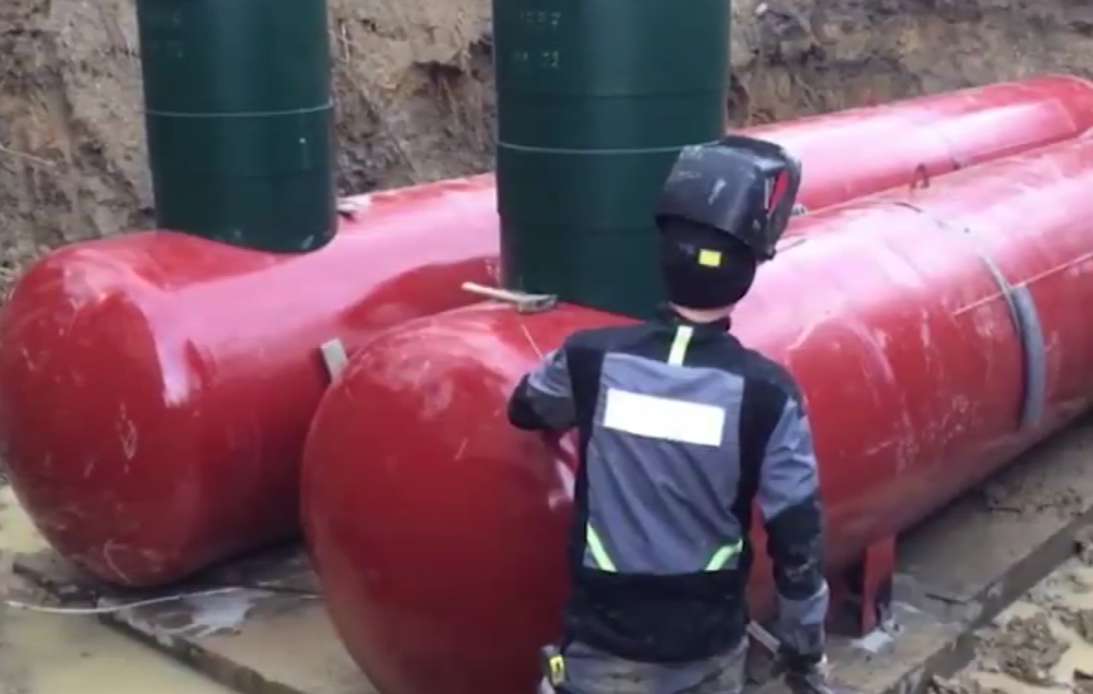

  • Резервуары для хранения сжиженного углеводородного газа (СУГ) (подземные или надземные);
  • Испарительные установки СУГ (электрические или водяные);
  • Насосный агрегат для перекачки СУГ из газовоза в резервуары;
  • Самовсасывающая установка для подачи жидкой фазы СУГ из резервуаров в испаритель при производительности испарителя от 200 кг/час;
  • Система анодно-катодной защиты;
  • Газопроводная арматура для монтажа газопровода высокого давления;
  • Щит электроуправления насосной установкой;
  • Изолирующие фланцы на входе и выходе газопровода из земли;
  • Фильтр на всасывающем газопроводе;
  • Обратный и перепускной клапаны на байпасе;
  •  Металлические опоры и надземные газопроводы СУГ (для исключения передачи нагрузок от газопроводов на фланцы насосов);
  • Электромагнитный отсечной клапан во взрывозащищенном исполнении на вводе газопровода. Клапан отсекает подачу СУГ при понижении давления СУГ ниже 0,5 МПа и при достижении загазованности в цехе 20 % НКПРП. Датчик загазованности, связанный с электромагнитным клапаном. Звуковая сигнализация;
  • Металлическая сетка по железобетонным столбам высотой 1,6 м. с устройством калитки для ограждения территория резервуарной установки;
  • Внутриплощадочные сети автоматики, кабели для насоса и наружного освещения (прокладываются в траншее): трехфазные с медными жилами пяти проводные и однофазные трех проводные по классификации ГОСТ Р50571.1-93;
  • Наружное освещение: опора наружного освещения: светильник взрывозащищенный типа ВЗГ200-АМС, силовой щит с автоматическим выключателем для питания наружного освещения;
  • Металлический стержневой молниеотвод;
  • Контура заземления:    — контур заземления резервуаров    — искусственный заземлитель

Автономное газоснабжение промышленных объектов  — нормативные документы

СНиП 2.04.08-87* «Газоснабжение» СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование» СНиП 2.08.01-89* «Жилые здания» СНиП II-89-80 Генеральные планы промышленных предприятий СНиП 2.11.03-93 Склады нефти и нефтепродуктов. Противопожарные нормы СНиП II-35-76 Котельные установки. Нормы проектирования СНиП 111-98* Автозаправочные станции. Требования пожарной безопасности СНиП 42-101-2002 Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия» ПБ 12-609-03 Правила безопасности для объектов, использующих сжиженные углеводородные газы ПБ 12-529-03 Правила безопасности систем газораспределения и газопотребления ПБ 03-576-03 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.

Варианты газообразного топлива

Основными потребителями газа выступают заводы и электростанции. Они используют газ в качестве эффективного топлива. Предприятия химической, металлургической, машиностроительной промышленности также задействуют газ при осуществлении технологических процессов. В городах на использование газа активно переходит пищевая промышленность.

Газоснабжение промышленного предприятия в зависимости от источников топлива может осуществляться различными способами. Крупные промпредприятия задействуют собственные источники газа. В большинстве случаев это генераторный, коксовый или доменный газ. При обработке каменного угля выделяются искусственные газы: светильный газ, коксовый газ и другие.

Взаимодействие химических элементов в процессах производства обуславливает выделение газа в виде побочного продукта. Если обнаруживается недостаточность и нехватка ресурса, то промышленные предприятия часто подключаются к магистральному газопроводу, где подают природный газ: стандартный или попутный нефтяной.

Газификация промышленных объектов: варианты и нормы газификации производственных предприятийКоксование или пиролиз каменного угля осуществляется путем его нагрева до очень высоких температур. Печи, в которых проходит данный процесс, не пропускают внутрь кислород. В результате помимо ряда побочных продуктов получают и газообразные соединения

Лучшим вариантом топлива для газоснабжения считается природный газ.

Это обуславливается следующими достоинствами:

  • низкая цена на природный газ;
  • высокая теплотворность;
  • возможность быстрой и дешевой транспортировки;
  • малое количество вредных выбросов в воздушный бассейн при горении;
  • полная автоматизация сгорания.

Газ выигрывает на фоне других видов топлива в связи с тем, что его подача в основном осуществляется по трубопроводам.

Это позволяет собственникам промпредприятий освободить территорию, предназначенную для твердых видов топлива и их отходов. Также отпадает необходимость иметь транспортные средства для постоянной перевозки больших объемов топлива.

Порядок газификации.

1. В проектном институте потребитель заказывает расчет потребности в тепле и топливе для газифицируемого объекта (теплотехнический расчет).

2. Потребитель направляет в газораспределительную организацию (ООО «Газпром газораспределение Самара») письмо с просьбой о выдаче справки о технической возможности подключения к газораспределительным сетям, к письму прилагается:

  • расчет потребности в тепле и топливе;
  • ситуационный план расположения объекта.

3. Потребитель направляет в газотранспортную организацию (ООО «Газпром трансгаз Самара») письмо с просьбой о выдаче справки о технической возможности подачи газа по магистральным газопроводам и газопроводам-отводам, с указанием номера ГРС с выхода которой будет отпускаться газ потребителю.

К письму прилагаются:

  • расчет потребности в тепле и топливе;
  • справку, выданную ГРО, о технической возможности подключения к газораспределительным сетям.

4. Потребитель направляет письмо поставщику газа (ООО «Самарарегионгаз») с просьбой о выдаче разрешения на использование природного газа в качестве топлива.

К письму прилагаются:

  • расчет потребности в тепле и топливе;
  • справка о технической возможности подключения к газораспределительным сетям;
  • справка о технической возможности подачи газа по магистральным газопроводам и газопроводам-отводам;
  • банковские реквизиты.

Автономная газификация

Концепция участия «Газпрома» в газификации регионов России подразумевает дифференцированный подход к газификации с учетом наличия в регионах запасов природного газа и развития имеющихся , а также возможность использования альтернативных энергоносителей, включая сжиженный и компримированный природный газ (СПГ и КПГ), сжиженный углеводородный газ (СУГ).

Популярные статьи  Как правильно штукатурить стены своими руками: виды материала и видео инструкции

Особое внимание при этом уделяется газификации небольших и удаленных от магистральных газопроводов населенных пунктов, что особенно важно для сельской местности. В 2014 году «Газпромом» реализован первый проект автономной газификации — построен комплекс СПГ в Пермском крае. В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа

Производительность комплекса составляет 19 млн куб. м газа в год

В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа. Производительность комплекса составляет 19 млн куб. м газа в год

В 2014 году «Газпромом» реализован первый проект автономной газификации — построен комплекс СПГ в Пермском крае. В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа. Производительность комплекса составляет 19 млн куб. м газа в год.

Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Комплекс СПГ в Пермском крае

Увеличенная фотография (JPG, 405,4 КБ)

В Томской области продолжается реализация проекта по строительству шести объектов: малотоннажного комплекса по сжижению природного газа мощностью 7 т в час и пяти станций приема, хранения и регазификации.

Сентябрь 2020 года

30 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

30 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

30 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

28 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

28 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

25 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

25 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

24 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

23 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

22 сентября 2020

22 сентября 2020

Совет директоров ПАО «Газпром» рассмотрел информацию о реализации мер, направленных на проведение инвентаризации бесхозяйных объектов газового хозяйства и оптимизацию проведения процедуры их передачи специализированным организациям для дальнейшей эксплуатации в соответствии с законодательством РФ

22 сентября 2020

Совет директоров ПАО «Газпром» принял к сведению информацию о ходе внедрения социально ориентированной и экономически эффективной системы газификации и газоснабжения населения

22 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

21 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

21 сентября 2020

18 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

18 сентября 2020

В настоящее время завершены работы на одном из наиболее сложных участков трассы будущего газопровода — газовые трубы диаметром 720 мм проложены под новой кольцевой развязкой ул. Ленина — ул. Фархутдинова

17 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Ввод в эксплуатацию нового газопровода даст техническую возможность подключить природный газ школе, детскому саду, дому культуры, библиотекам, психоневрологическому интернату, предприятиям малого бизнеса и 619 бытовым потребителям

16 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Сегодня состоялась рабочая встреча Президента Российской Федерации Владимира Путина и Председателя Правления ПАО «Газпром» Алексея Миллера

16 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

16 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

14 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Предприятие относится к категории средних потребителей по объёму отбираемого топлива

14 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Строительство газопровода создало условия для газификации 78 домовладений микрорайона

9 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Сегодня состоялись торжественные мероприятия, посвященные пуску газа на центральную водогрейную котельную г. Воркуты (ЦВК), обеспечивающую горячей водой и теплом центральную часть города

9 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Возможность подключиться к газоснабжению получили 52 новых абонента

9 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

8 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

7 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Построенный газопровод протяженностью 384 метра и установка газораспределительного шкафа даст возможность газифицировать до 50 жилых частных домовладений

3 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Возможность подключиться к сетевому газу в деревне получили 214 домовладений

3 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Обеспечена возможность газификации 465 жилых помещений, а также котельной, снабжающей теплом многоквартирные дома, школу, дом культуры и комплексный центр социального обслуживания

2 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

2 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Новые газовые сети позволят перевести на природный газ котельную общеобразовательной школы в д. Красный Октябрь, создадут условия для газификации 250 домовладений в деревнях Горка и Бережки, производственной площадки крупного свиноводческого комплекса

1 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

1 сентября 2020
Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Затраты на услугу газификации

Использование природного газа отличается экономичностью, бесперебойной подачей и высокой экологичностью. Когда владельцы и ответственные лица промышленных предприятий, заводов, фабрик осознают будущие преимущества от газификации, они задаются вопросом о стоимости услуг по проведению газопроводов.

Аналогичные вопросы задают и собственники частных домовладений, которых стоимость подключения беспокоит не меньше, чем руководителей и совет директоров предприятий. По сути статьи расходов для частных и коммерческих потребителей схожи, разница в основном заключается в тарифных ставках.

Газификация промышленных объектов: варианты и нормы газификации производственных предприятийПроведение газопровода возможно только при наличии подтверждения технической возможности от газораспределительной организации. После вынесения вердикта о допустимости подсоединения к газовой магистрали составляется смета на выполнение работ

С одной стороны, необходимую документацию можно собирать лично. При этом придется столкнуться с проблемами документального оформления, тратить личное время, деньги и вникать во все процессы. Непосредственно монтаж газовых систем должен осуществляться в соответствии с утвержденными госорганами нормами и правилами.

Провести такие работы смогут только компании, специализирующиеся на устройстве газопроводных коммуникаций. Можно воспользоваться услугами мелких бригад, подрядчиков или бригад крупных служб.

С другой стороны, на рынке функционирует ряд компаний, предоставляющих комплексные услуги по устройству газоснабжения промышленных и коммерческих предприятий. Такие организации за заранее оговоренную сумму проведут весь комплекс работ, включая документальное оформление, закупку оборудования и монтаж всех систем.

Газификация промышленных объектов: варианты и нормы газификации производственных предприятийКачественные комплексные услуги по проведению газопровода с поэтапным сопровождением от проектирования до запуска всех систем предоставляют только сертифицированные компании. При обращении к некомпетентным специалистам продвижение работ может застопориться еще на начальном этапе

Конечно, услуги таких компаний обойдутся недешево. Однако они гарантируют высокое качество работы и выполняют заказы в максимально короткие сроки.

Стоимость услуг специализированных компаний варьируется в зависимости от ряда факторов:

  • мощность монтируемого оборудования, измеряемая в кВт;
  • количество объектов на территории предприятия, которые будут газифицироваться;
  • наличие и количество технологических газопотребляющих устройств;
  • спроектированная длина газопровода, измеряемая в метрах;
  • геологические условия трассы, по которой будет проводиться газопровод.

Для того чтобы сэкономить на газификации рекомендуется придерживаться следующих советов:

  • утепление газопроводящих конструкций снижает теплопотери отапливаемых объектов и необходимую мощность оборудования;
  • монтаж современных отопительных установок окупается в короткие сроки благодаря их высокой энергоэффективности;
  • при наличии промышленных объектов по соседству стоит задумать о совместном проектировании подводящих газовых путей;
  • рассчитать наиболее оптимальную трассу и способ прокладки газовых путей.

В среднем на осуществление всех этапов начиная с проектирования и заканчивая запуском систем газообеспечения уходит от 12 до 15 месяцев.

КАК ПОЛУЧИТЬ ТЕХУСЛОВИЯ НА ПОДКЛЮЧЕНИЕ ГАЗА?

  • Получение технических условий на подключение газа к любому объекту, будь то частный дом или крупное предприятие, дело хлопотливое, требующее применения определенного опыта и приличных временных затрат. Если вы желаете решить проблему максимально эффективно, то обратитесь в организацию, способную получить тех. условия на газ при выгодных для вас условиях. ГК «ЭНЕРГОГАЗ» предлагает комплексный подход для решения подобного рода задач. Наши специалисты проведут необходимые геодезические изыскания, составят план-схему газовой системы вашего объекта, помогут выполнить расчеты максимального часового расхода газа, предложат смету для проведения строительных и монтажных работ.
  • И это не всё! Главное, что компания «ЭНЕРГОГАЗ» может гарантировать своим заказчикам положительный результат при получении ТУ (технических условий) на подключение газа. В противном случае осуществляется возврат средств. Каждый этап процесса получения технический условий на газ выполняется исключительно в интересах клиентах, потому что наша компания основывает работу на принципах долгосрочного взаимодействия с заказчиками.
  • Подача документов на ТУ в государственные органы является одним из самых ответственных этапов, поэтому требует корректного подхода. Доверьте дело профессионалам и получите необходимое в самые разумные сроки!
  • Группа компаний «ЭНЕРГОГАЗ» готова также предложить оказание услуг по получению тех. условий на газ в безвозмездном формате, предполагая долгосрочное взаимовыгодное сотрудничество в дальнейшем. В этом случае в вашем распоряжении будут многолетний опыт, штат специалистов, минимальные бюджетные затраты и гарантированные положительные результаты.
Популярные статьи  Вытяжка без отвода в вентиляцию: принцип работы, типовые схемы и правила монтажа

УСЛУГИ СТРОИТЕЛЬСТВА СООРУЖЕНИЙ ГАЗОВОЙ ПРОМЫШЛЕННОСТИ

Отличительной особенностью сотрудничества с нашей компании является высокое качество производства работ. Все объекты, построенные ГК «ЭГНЕРГОГАЗ», успешно сданы в эксплуатацию.

Основные услуги:

  • Строительство газопроводов для частных домовладений и для больших населенных пунктов или промышленных объектов.
  • Строительство газовых котельных, систем газового отопления.
  • Прокладка газовых труб, строительство трубопроводов, газовых магистралей, сетей газоснабжения.
  • Строительство газовых станций, хранилищ.

Дополнительные услуги:

  • согласование проекта с органами исполнительной власти;
  • согласование проекта с органами местного самоуправления;

Газификация объектов промышленного назначения: цели и задачи

Зарождающемуся, модернизируемому, масштабируемому предприятию тепловое и энергетическое снабжение жизненно необходимо. Без организации системы централизованной или автономной газификации не обойтись. Выбирают именно газ уже потому, что это наиболее экономичный путь на фоне всех возможных вариантов получения энергии.

  • Комплексные индивидуальные решения предлагает компания.
  • Обращаясь к нам, вы получаете весь спектр услуг (отдельно и «под ключ») – от проектирования газификации объектов до монтажа и обслуживания.

Грамотно выстроенная система позволяет комплексно решить проблему газоснабжения любого по масштабам и сложности. Газ применяется традиционно в качестве главного теплоносителя. При необходимости бесперебойной его подачи мы включаем в проект организацию резервного газоснабжения.

  • Как правило, это автономные системы, предназначенные для форс-мажорных ситуаций, ремонтных и прочих мероприятий временного или периодического характера.
  • Формируются резервуары-хранилища сжиженного газа с учетом допусков, норм, правил, законов, действующих на территории РФ для обеспечения максимальной безопасности объекта и его окружения.
  • При этом необходимы четкие расчеты не только оборудования и автоматизация переключения для бесперебойной работы промышленных объектов, но и учет максимальных нагрузок.

Резервное газоснабжение необходимо практически всем предприятиям. Оно подразумевает подачу теплоносителя из газгольдеров для предотвращения экономических и производственных потерь. Они возможны не только при аварийных ситуациях, но и во время штатных, плановых мероприятий, связанных с:

  • ремонтом или масштабированием систем;
  • подключением нового оборудования;
  • переводом на иные коммуникации и прочее.

Основные потери происходят в случаях непредвиденного прекращения подачи топлива по линии централизованных поставок, но и плановые мероприятия, даже отлично подготовленные и проведенные в кратчайшие сроки, могут стать причиной бизнес-потерь. Мы все это учитываем. Для каждого объекта находим индивидуальные проектные решения.

Газоснабжение частного дома, технология газоснабжения

Подключение коттеджа или хозяйства к территориальной сети включает в себя ряд мероприятий по сбору и анализу документации, монтажные работы, проверки. Иногда процесс может затянуться на каком-либо этапе, чтобы предотвратить такую ситуацию рассмотрим, как происходит газификация.

Получение разрешительной документации

В газовую службу подается заявление о получении технических условий. Документ содержит: подтверждение прав собственности или разрешение на строительство, кадастровый план и техпаспорт здания. Если площадь объекта более 300 м², то предоставляется расчет мощности оборудования. К заявлению прикрепляют квитанцию, подтверждающую оплату сбора за подключение.Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

В процессе газификации потребуется акт о соответствии дымоходов и вентиляции СНиП 2.04.08-87.

Проектирование

Проект разрабатывается по договору. Выполняются замеры, проектирование котельных, выбор и согласование оборудования и места его расположения. Проект, отданный на утверждение в газовую службу должен включать поэтажный план помещений, в которые заведено отопление, точки потребления горячей воды, назначение использования котла.

Монтажные работы

Этап может быть начат только при наличии необходимых средств защиты и пожаротушения. Монтаж труб внешнего и внутреннего газопровода сопровождается установкой оборудования, предусмотренного проектом: отключающих и регуляторных устройств, измерительных приборов, тепловентиляторов, котлов. Труба оснащается запорными клапанами, проводится гидроизоляция.Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Техническая документация

Работы принимаются заказчиком и представителем газовой службы в присутствии подрядчика. После оплаты пошлины, документация о техническом надзоре оформляется в течение одного месяца, затем подается заявка о пломбировании счетчиков, после чего оплачивается врезка.

Проверка и наладка оборудования

На данном этапе испытывают исправность оборудования, герметичность, проводится настройка во всех режимах использования. Снятые показатели позже будут занесены в акт приема.

Подключение к центральной сети. Данную услугу оказывает представитель региональной или городской службы.

Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Пуск

Сотрудник районного отделения осуществляет открытие клапана, при отсутствии утечек и исправной работе оборудования, домовладение считается газифицированным.

Включение приборов осуществляется сотрудниками сервисной компании.

Договор «под ключ» с одной организацией, начиная с получения технических условий и заканчивая пуском газа, сократит расходы на 20-30%, а так же ускорит процесс. Комплексная организация газоснабжения коттеджного поселка производится по соглашению с управляющей компанией или кооперативом собственников.

Каким может быть газоснабжение

80% сетей имеют низкое давление и обеспечивают газоснабжение жилых домов, среднее и высокое давление нужно на специализированных предприятиях. Различаются и способы подачи: через центральную сеть или автомобильным транспортом.

Газ подается в многоквартирные дома, имеющие такую систему распределения, при которой он заведен в каждое жилое помещение, а так же в коттеджи и хозяйства, где каждый жилой объект должен быть оборудован собственной котельной (кроме использования баллонов для приготовления пищи). Режим газоснабжения определяет среднесуточный расход всеми жильцами, оптимальное давление и устанавливается инженером соответствующей службы.Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Газификация объектов промышленного назначения под ключ

В настоящее время в основном все компании предпочитают заказывать не отдельные услуги, а газификацию объектов под ключ. Это не только удобно, но и максимально надежно, безопасно, гарантирует длительность эксплуатации выстроенных систем газоснабжения промышленного предприятия.

Для своих заказчиков мы готовы выполнить работы любой сложности, решать в комплексе вопросы газоснабжения предприятий. Наличие собственных квалифицированных специалистов (инженеров, проектировщиков, монтажников и представителей других специальностей) позволяет нашей организации самостоятельно:

  • проектировать и составлять проектную документацию;
  • выполнять установку технологического оборудования;
  • проводить пусконаладочные работы;
  • предлагать дальнейшее обслуживание созданных систем газификации для объектов промышленного назначения.

Консультации проводятся мастерами бесплатно. Обращайтесь по вопросам газификации вашего предприятия по телефону или в режиме онлайн.

Требования к автономной газификации частного дома

Автономные системы газоснабжения жилых домов действуют без подключения к центральным сетям. При отсутствии газопровода разрешается эксплуатация баллонных установок, но возможности в таком случае ограничиваются лишь использованием для приготовления пищи. Для полного обеспечения домовладения устанавливают газгольдеры и разрабатывают проект, при котором обеспечиваются все нужды, в том числе газоснабжение хозяйственных строений: гаражей, теплиц, мастерских.

Организация газоснабжения с размещением баллонов

Газификация промышленных объектов: варианты и нормы газификации производственных предприятий
Такой способ не рекомендовано использовать при наличии погребов и подвалов, чтоб предотвратить проникновение газа в эти помещения, однако это допускается при уплотнении входов и заделывании щелей. Внутри жилого помещения может располагаться один баллон, укрепленный хомутами, емкостью не более 50 литров и двухгорелочная плита. Минимальное расстояние от печи, отопительных приборов и плиты – 1 метр.

Популярные статьи  Какую люстру выбрать в 2021 году: подборка из 12 популярных моделей этого года

Возможен вариант наличия двух баллонов по 27 литров, один из которых резервный и четырехгорелочная плита. Баллоны при этом должны быть расположены снаружи здания в несгораемом металлическом шкафу, закрепленном у стены с помощью металлических скоб и имеющего основание не менее 10 см. Необходимые промежутки от оконных проемов 1 этажа 0,5 метра и 3 метра от входов в подвальные помещения.

Установка газгольдера

Автономная система газификации удовлетворяет потребности в отоплении, водонагреве, приготовлении пищи, для этого на участке размещается газгольдер – подземный заправляемый резервуар и котельная в сухом помещении или отдельном строении.

Согласно требованиям ГОСТ газгольдер изготавливается из стали, для него обязательна электрохимическая защита, однако в продаже встречаются модели, не соответствующие этому стандарту. Площадь котельной при размещении одного котла 4м². Ограждающие стены должны быть огнестойкими, а отделка выполняется из негорючих материалов. Вентиляция должна быть троекратной, проектируются окно и дверной проем от 0,8 метра. Необходимо подведение водоснабжения и канализации для функционирования отопительной системы, а так же отдельный автомат на линию электросети.

Строительно-монтажные работы

Компания «ПСК «Прометей» выполняет установку теплогенерирующих станций, распределительной транспортной сети, теплообменников. Газификация предприятия предполагает проведение монтажа автономных или централизованных отопительных систем. При выборе централизованной системы производится подключение к магистральному газопроводу, по которому топливо поступает на промышленный газифицированный объект. Установка автономного комплекса требует строительства котельной, теплоноситель которой осуществляет нагрев до заданной температуры. Автономный газовый источник не требует наличия длинной транспортной магистрали, однако необходимость строительства котельной увеличивает стоимость газификации. При газификации предприятий специалисты «ПСК «Прометей» устраняют риск опасности возникновения дефектов при пиковых нагрузках – оборудование проходит проверку на этапе монтажа до начала его эксплуатации в максимальном режиме.

Какую лучше установить

Друзья, отдельно хотим обратить ваше внимание на такой момент, что же лучше поставить: одну большую бочку 15 кубов или, например, взять 2 по 7 кубов, или  по 8 или по 6. В чем же разница, где плюсы, где минусы?

  • Во-первых, когда вы устанавливаете одну большую бочку 15-ти кубовую, вы должны понимать, что у вас должно быть место под ее установку.
  • Второй момент: у большой 15-ти кубовой бочки зеркало испарения тоже намного больше, чем у двух 7-ми кубовых бочек. А от зеркала испарения зависит количество газа, которое ёмкость будет испарять. Чем больше ёмкость, чем больше у нее зеркало, тем больше газа вы сможете получить уже на выходе.

Стоимость такой 15-ти кубовой бочки составляет с установкой примерно 500 тысяч рублей. А стоимость 7-ми кубовой бочки будет составлять примерно 230 тысяч рублей. Если 230 умножить на 2,  получается 460 тысяч. Вроде бы дешевле.Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Но, чтобы эти 2 бочки у вас работали вместе одновременно, их нужно ещё дополнительно между собой соединить. Правильным языком это называется обвязать. И  эта обвязка  делается из очень дорогостоящих материалов. Когда вы всё это дело обвяжите, то установка двух 7-ми кубовых бочек вам в итоге окажется дороже, чем поставить одну большую 15-ти кубовую.

Виды систем газоснабжения

Промышленные предприятия могут газифицироваться несколькими схемами, которые отличаются в зависимости от условий проектирования каждого отдельного объекта.

Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

Применение конкретной схемы газоснабжения или сочетание и комбинация нескольких схем обуславливается индивидуальными условиями проектирования. Комбинирование схем обычно проектируется в случаях, когда потребность в газе в цехах предприятия сильно различается

Одноступенчатые системы газообеспечения проектируются в случаях, когда:

  • планируется подключение предприятия к городской газовой магистрали с низким уровнем давления;
  • предусматривается присоединение промышленного предприятия к городской газовой сети посредством центрального газорегуляторного пункта при необходимости обеспечения низкого давления в газопроводе объекта;
  • разрабатывается подключение промышленного объекта к городским сетям путем подсоединения к центральной системе через газораспределительный пункт с будущим средним уровнем давления газа в трубах.

Установка двухступенчатых систем предусматривается в следующих случаях:

  • при подсоединении цеховых газораспределительных установок промышленного объекта к городской газовой магистрали через распределительные пункты средней и низкой степени давления в цеховых газопроводах;
  • при присоединении цеховых газораспределительных установок промышленного предприятия к городской газовой сети среднего давления при среднем уровне давления в цеховых газопроводах;
  • при подсоединении цеховых газораспределительных установок к центральному газораспределительному пункту городских сетей при среднем уровне давления в межцеховых газопроводах и низком уровне давления в цеховых газопроводах;
  • при подключении цеховых газораспределительных установок к центральному газораспределительному пункту городских сетей при среднем уровне давления газа в межцеховых газопроводах и при среднем уровне давления в цеховых газопроводах.

При проектировании системы газоснабжения для отдельного промышленного предприятия инженеры часто сталкиваются с необходимостью комбинирования принципиальных схем под конкретные условия газифицируемого объекта.

Как происходит строительство газопровода (подводка газовой ветки к дому)

Укладка производится только специальными службами или подрядными организациями, имеющими лицензии. ГОСТ предусматривает подземный и надземный способ, который реализуется при наличии неустранимых препятствий. Строительство происходит в полном соответствии с утвержденным проектом газоснабжения.

Газификация промышленных объектов: варианты и нормы газификации производственных предприятий

При проектировании учитывается специфика грунта, содержание коррозийных элементов, глубина залегания грунтовых вод, климатические и ландшафтные особенности, расположение магистрального газопровода. Исходя из этих данных, происходит подбор труб и других материалов, необходимых для стыковки.

Самый безопасный, но и самый затратный – подземный способ, обычно подготавливают траншеи глубиной 1,5-2 метра. Проще всего применить горизонтальное бурение, однако это возможно не всегда, так как в грунте могут быть пустоты или наоборот, более плотные включения.

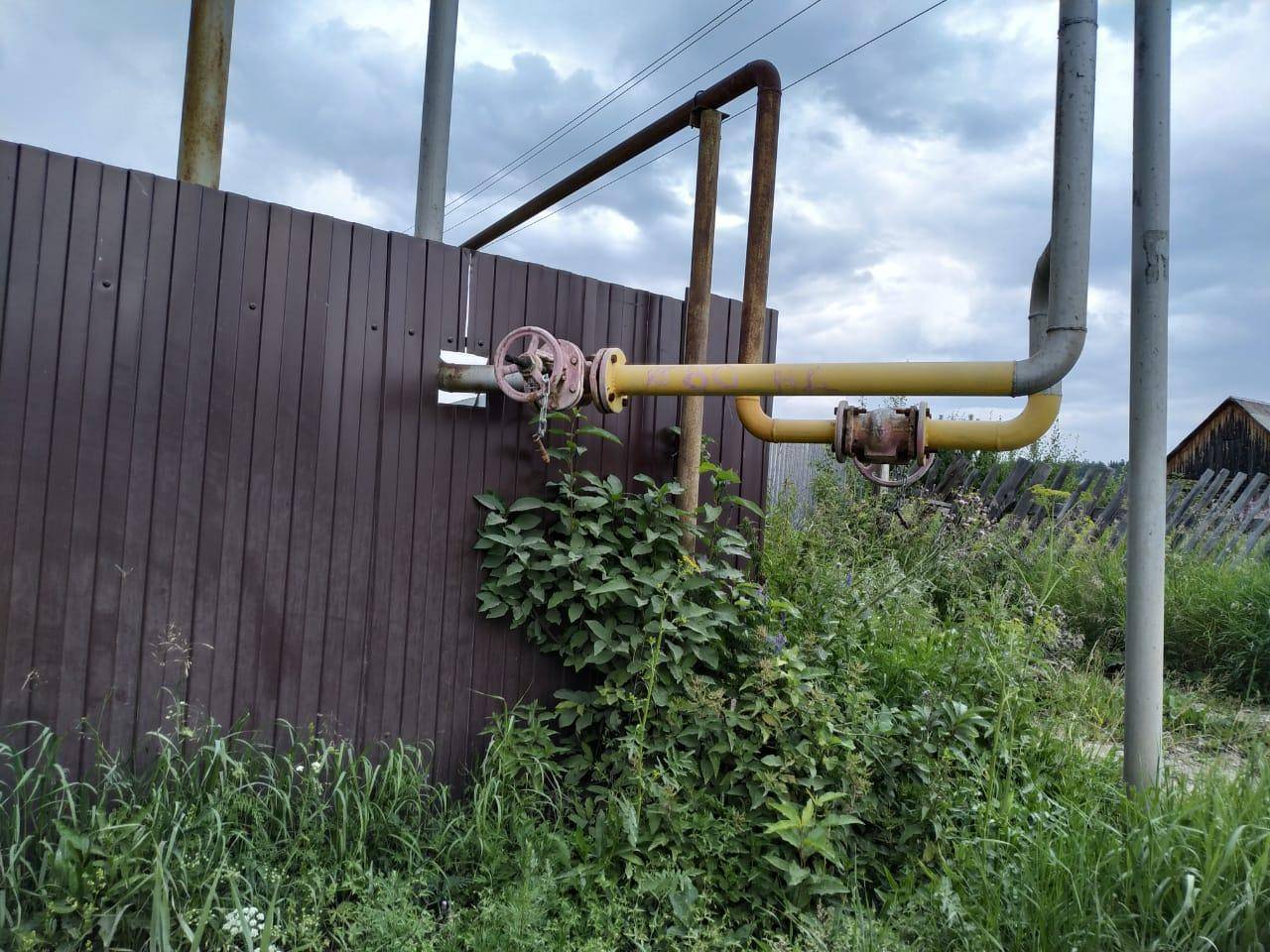

Наземные участки закрепляются на опорах, этот способ дешевле подземного, но необходима дополнительная защита от погодных условий и частые осмотры на предмет несанкционированной врезки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
