Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Монтаж цанговых фитингов

Для грамотного и правильного монтажа нужно первым делом отметить те участки трубопровода, на которых будут устанавливаться фитинги. Учитывая то, что цанговые детали являются разъемными, использовать их при монтаже труб в стенах крайне не рекомендуется.

Далее металлопластиковая труба подготавливается к монтажу. Сначала отрезается подходящий кусок трубы, и торец полученной заготовки хорошо очищается от небольших шероховатостей и торчащих заусенец. Также отрезанную трубу нужно выровнять – срез всегда имеет неровную форму, и этот недостаток в обязательном порядке устраняется калибратором.

Завершив подготовку, можно заняться монтажом фитингов, алгоритм которого выглядит следующим образом:

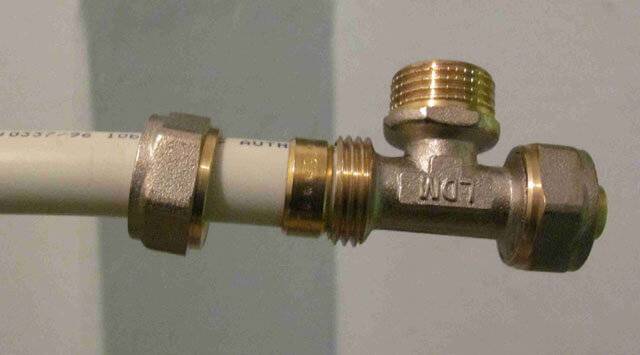

  • Первым делом гайку и кольцо нужно снять с фитинга и надеть поверх трубы.
  • Труба, в свою очередь, надевается на штуцер для металлопластиковых труб, после чего ее нужно выровнять и вернуть обжимное кольцо на место.
  • Гайка затягивается сначала вручную, а потом слегка доводится ключом.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Впрочем, цанговое соединение имеет и свои недостатки:

  1. При недостаточно затянутой гайке соединение через некоторое время начнет протекать. Чтобы избежать этого, нужно прикладывать усилие – но это противопоказано. Разрешить этот парадокс можно на этапе тестирования системы, аккуратно подтянув гайку при необходимости.
  2. При регулярном использовании трубопровода на протяжении длительного периода времени гайка обязательно ослабнет, поэтому ее стоит периодически осматривать и затягивать.

Отличия от компрессионных аналогов

По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с фитингами компрессионными. У них тоже есть штуцер и гильза. Только обжим последней производится не инструментом, а за счет имеющейся в конструкции накидной гайки.

Главное различие между этими деталями – это разный тип получаемого в результате монтажа соединения. Компрессионный вариант при необходимости можно разобрать, а с опрессованным сделать этого не получится. Пресс-фитинг возможно лишь срезать с трубы для замены новым.

При образовании течи в месте соединения гайку компрессионного фитинга можно подтянуть, а необслуживаемый пресс-фитинг придется полностью снимать (+)

Однако вероятность образования протечки в пресс-соединении практически равна нулю. Не зря именно такой способ монтажа рекомендуют применять при устройстве теплых полов под стяжку и при замоноличивании трубопроводов в стену.

Случаи, когда такие фитинги начинают течь в бетоне, в практике сантехников возникают крайне редко. Это больше исключение из правил.

С другой стороны, для монтажа обоих типов пресс-фитингов требуется специализированный инструмент. А для затягивания гаек компрессионных изделий необходима лишь пара гаечных ключей.

В итоге – на одной чаше весов «дорогой инструментарий + более высокая надежность стыка», а на другой «отсутствие лишних трат + несколько более высокий риск протечек». Выбор здесь только за мастером и владельцем дома, где производится укладка трубопровода.

Виды фитингов для металлопластиковых труб

  • Цанговые (резьбовые) фитинги;

  • Компрессионные;

  • Пресс-фитинги для металлопластиковых труб.

По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.

По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:

  • Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;

  • Муфты соединяют две трубы;

  • Фигурные фитинги необходимы для обвода трубы без стыковки;

  • Фитинги запорного типа (вентили, краны, клапаны).

Рассмотрим подробнее виды фитингов для металлопластиковых труб.

Все они отличаются исключительно способом монтажа.

  1. Цанговые фитинги

По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.

Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:

  • Латунной основной части;

  • Обжимного кольца;

  • Резиновой уплотнительной прокладки.

Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.

Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.

По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:

  • С внутренней резьбой;

  • С наружной резьбой;

  • С накидной гайкой.

Существуют недостатки такого вида соединения:

  • В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.

  • При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.

  1. Компрессионные фитинги

Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.

Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:

  • Накидная гайка;

  • Разрезанное обжимное кольцо;

  • Штуцер.

Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.

  1. Пресс-фитинги

Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.

Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.

Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев

Преимущества неразъемного соединения

Грамотный монтаж пресс фитингов дает качественные неразъемные соединения. Их основными достоинствами можно считать:

  • Высокую прочность. На участках стыковки допустимое рабочее давление может достигать 10 атмосфер.
  • Длительный срок эксплуатации, в ходе которого характеристики узла не изменяются. Производитель обещает 50-летний срок службы детали при условии ее правильной установки.
  • Соединения не нуждаются в контроле и обслуживании. Благодаря этому они могут с успехом использоваться при прокладке скрытых трубопроводов. Хорошо себя зарекомендовали при заливке бетоном.
  • Детали не реагируют на возникающее при изменениях температуры жидкости линейное расширение труб. Это дает возможность устанавливать их в системах отопления и подачи горячей воды.
  • Монтаж пресс фитингов проходит очень быстро и легко. Для его осуществления не понадобятся специфические навыки и знания, что делает его доступным даже для новичка. Из специальных инструментов понадобятся только обжимные пресс клещи.
  • Использование деталей снижает расход труб и количество необходимой арматуры, что в конечном итоге существенно удешевляет прокладку трубопровода.
Популярные статьи  Средство для моющего пылесоса: как выбрать и использовать в домашних условиях

Длительный срок службы пресс фитингов сопоставим со временем эксплуатации трубопроводов. Это обусловлено высокой антикоррозийной устойчивостью и отличными эксплуатационными характеристиками деталей. Область применения элементов достаточно широка. Они используются: в системах подачи горячей воды; в трубопроводах, проводящих холодную воду; в отопительных системах, где под высоким давлением циркулирует горячий теплоноситель.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Широкий ассортимент пресс фитингов позволяет выполнять трубопроводы самых разных конфигураций и надежно соединять трубы из различных материалов

Геометрические размеры, вес и объем – сводные таблицы

Рассмотрим подробнее некоторые параметры, по которым осуществляется выбор труб для конкретного использования.

Взаимозависимые технических характеристики

Наружный диаметр, мм 16 20 26 32 40
Внутренний диаметр, мм 12 16 20 26 33
Толщина стенки, мм 2 2 3 3 3,5
Вес 1 погонного метра, кг 0,12 0,17 0,3 0,37 0,43
Внутренний объем в 1 п.г., л 0,12 0,2 0,32 0,53 0,86

Наружный диаметр

Диаметры металлопластиковых труб

Как и у полипропиленовых трубных изделий, МП трубы имеют стандартизированные размеры от 16 до 63 мм, по которым осуществляется их основная классификация.

Самые распространенные типоразмеры наружного диаметра:

  • 16 мм
  • 20 мм
  • 26 мм
  • 32 мм
  • 40 мм

Трубы большего диаметра в жилищном строительстве практически не используются.

Внутренний диаметр

Альтернативное название – диаметр условного прохода. Этот параметр зависит от величины наружного диаметра и толщины стенок трубы.

По внутреннему диаметру осуществляются расчеты по необходимому расходу жидкости, ее допустимому давлению и температуре, а также подбирается соединительная и запорная арматура для монтажа.

Толщина стенок

Зависит от наружного диаметра трубы и материалов, используемых при ее изготовлении. Данный параметр во многом зависит от стандартов конкретного производителя и в среднем составляет от 2 до 3,5 мм.

Вес и внутренний объем

Измеряется из расчета на один погонный метр и зависит от геометрических размеров изделия.

Рабочее давление

Металлопластиковый трубопровод

Максимальное рабочее давление в МП трубе зависит от температуры протекающей в ней жидкости: чем она больше, тем меньше должно быть давление.

Какое давление выдерживает труба из металлопластика:

  • при температуре жидкости до 20°С максимальное рабочее давление может составлять до 25 атм;
  • при температуре 95°С давление не должно превышать 10 атм (допускается кратковременное увеличение давления до 15 атм).

Дальнейшее повышение давление приводит к расслоению и разрыву трубы.

Рабочая температура

Какую температуру выдерживает металлопластиковая труба:

  • максимальная рабочая температура жидкости не должна превышать 95°С
  • допускается кратковременное повышение ее нагрева до 110-120°С, при котором возможна незначительная деформация прямолинейных участков трубы без нарушения ее целостности и основных технических характеристик.

При температуре от 140 °С и выше происходит размягчение внутреннего полимерного слоя и расслоение общей структуры трубы.

Радиус изгиба

Трубогиб

Допустимый минимальный радиус сгибания труб обеспечивает сохранение их внутреннего проходного сечения без заломов и других механических повреждений.

Минимальная величина радиуса изгиба при монтаже труб зависит от их наружного диаметра и применяемого при этом способа сгибания, который может быть:

  • ручным;
  • с помощью внутреннего кондуктора (специальной пружины);
  • с помощью внешнего кондуктора (трубогиба).

Таблица минимального радиуса изгиба

Наружный диаметр МП трубы, мм 16 20 26 32 40
Способ сгибания трубы Минимальный радиус изгиба
Вручную 80 100 130 160 550
С помощью пружины 50 65 105 135 220
С помощью трубогиба 45 60 95 125 180

При ручном сгибании радиус должен быть самым большим. Для его уменьшения может применяться специальная спиральная пружина соответствующего размера, которая вставляется внутрь трубы. Но воспользоваться таким способом можно только на небольших отрезках труб, позволяющих вставлять и извлекать обратно пружину.

Сгибание на длинных участках с получением минимально возможного радиуса осуществляется при помощи трубогиба.

Другие производители из Германии

Металлопластиковая труба Kermi производится также в Германии на основе инновационных разработок. Гидроизоляционный слой EVON защищает металлопластиковые трубы от разрушающего действия кислорода.

Следующим трубопроводом немецкого производства является металлопластиковая труба Viega. Удобство установки и возможность последующего контроля обеспечивается наличием специального смотрового отверстия на пресс-гильзе. Именно через него производится оценка правильности соединения магистрали перед опрессовкой.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Металлопластиковая труба Oventrop Copipe

Oventrop Copipe – это один из лучших трубопроводов для систем водоснабжения и отопления не только в нашей стране, но и во всем мире. Трубы Oventrop Copipe выпускаются диаметром от 16 до 63 мм и соединяются посредством пресс-фитингов. Системы Oventrop Copipe поставляются готовыми комплектами, что состоят из фитингов и непосредственно трубопровода.

Oventrop Copipe – это отменное качество по приемлемой цене. Трехслойная конструкция трубы Oventrop Copipe устойчива к диффузии кислорода и имеет максимальную рабочую температуру 95 °С.

Трубопровод системы Oventrop Copipe поставляется в бухтах. Комплект дополняется прессовыми фитингами для соединения элементов.

Изделия компании Sanha пользуются повышенным спросом среди потребителей. Вся продукция Sanha имеет немецкие сертификаты качества и подходит для использования в таких инженерных сетях:

  • Водоснабжение;
  • Отопление;
  • Охлаждение;
  • Транспортировка сырья в промышленности.

Для производства труб Sanha используются наиновейшие модифицированные полимеры и оптимально подобранная толщина стенки алюминиевого слоя. Конструкция трубопровода Sanha представлена на рисунке:

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Конструкция трубопровода Sanha

Изделия Sanha имеют множество положительных отзывов среди европейских потребителей. Трубопровод Sanha обеспечивает следующие преимущества:

  • Высокое качество;
  • Доступная цена;
  • Рабочая температура до 95 градусов;
  • Максимальное давление 12 бар;
  • Длительный срок использования.

Монтаж металлопластиковых труб своими руками

Монтаж металлопластиковых труб можно выполнить своими руками. Принципиального отличия от монтажа пластика нет. Для монтажа систем из РЕ-Х или полипропилена не нужны дорогостоящие инструменты или оборудование.

Необходимые инструменты и материалы

Для резки и зачистки труб понадобится специальный труборез или болгарка, круглый напильник.

Для сварки полипропилена понадобится специальный паяльник с насадками (см. фото):

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Для монтажа системы с помощью фитингов – два разводных ключа и пресс-клещи (ручной механический пресс).

Чертежи и схемы

Любую работу необходимо начинать с чертежа или схемы. Сначала начертить разводку сантехнической системы, подсчитать количество всех материалов и лишь затем покупать их. Это поможет не закупать лишнее и проложить разводку самым оптимальным способом.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Технология монтажа

Перед монтажом необходимо отрезать заготовки нужного размера, зачистить заусенцы.

Компрессионные фитинги соединяются с заготовкой очень просто:

  • открученная обжимная гайка надевается на заготовку;
  • заготовка вставляется в фитинг;
  • гайка закручивается вручную; затем затягивается гаечными ключами примерно на оборот с четвертью.

Пресс-фитинги монтируются следующим образом:

  • на конец заготовки надеть гильзу, внутрь заготовки до упора вставить внутренний вкладыш;
  • фитинг с заготовкой вставить в пресс-клещи и сжать до упора ручки пресса. На гильзе появятся четкие отпечатки от зажимов пресса.

Ход работ

Перед диффузионной сваркой следует тщательно вытереть конец заготовки от пыли, грязи, песка, заусенцев и обезжирить с помощью спирта.

На сварочный аппарат устанавливается нужная насадка, температура нагрева выставляется 260°С. Паяльник прогревают в течение примерно 6-8 минут, затем он сам поддерживает нужную температуру.

В насадки вставляются нужный фитинг и торец заготовки, прогревают 6 секунд для диаметра трубы 20 мм, для диаметра 25 мм – 7 секунд, для диаметра 32 мм – 8 секунд.

Очень быстро вставляют заготовку в фитинг до упора, прижимают не меньше 10 секунд. Затем соединение 7-8-10 минут не трогают – дают пластмассе остыть и полимеризоваться.

Детально ход работ можно рассмотреть на нашем видео:

Особенности монтажа

Если после обжима пресс-клещами на гильзе не образовались четкие кольцевые следы от клещей – соединение следует обрезать и собрать с помощью нового фитинга и новой заготовки. На поврежденный кончик трубки монтировать новый фитинг нельзя.

Гибка полиэтиленовых заготовок производится с помощью трубогиба или станка Вольнова. Можно изогнуть заготовку руками – но радиус изгиба при этом получается большой.

Через каждые 0,5-0,8 м трубопровод должен быть закреплен в специальных держателях-клипсах- это поможет сохранить свою форму.

Проверка водопровода

После сборки всей системы необходимо заполнить ее водой из сети, выпустить воздух и осмотреть все соединения. Можно завернуть все соединительные узлы в туалетную бумагу – на ней очень хорошо будут видны капельки влаги.

Популярные статьи  Установка гофры на унитаз и специфика подключения сантехники с ее помощью

Размеры

Наиболее востребованные типоразмеры металлопластиковых труб представлены в таблице:

Диаметры труб из металлопластика

Металлопластиковые трубы диаметром от 16 мм до 25 мм, используются, как правило, для внутриквартирной разводки. Металлопластиковые трубы диаметром 32 мм и 40 мм, используются для монтажа общедомовых водопроводов.

Металлопластиковые трубы производятся и других диаметров (50 мм, 63 мм), но они менее востребованы.

Фитинги для металлопластиковых труб подобрать не сложно, так как размерный ряд выпускаемых фитингов для металлопластиковых труб соответствует размерам производимых труб.

Сфера применения различных соединений для труб из полиэтилена

Основополагающим материалом является полиэтилен с различными показателями плотности или латунь. Диаметры используемых фитингов используется в вариациях 20-1200мм. Чтобы ознакомиться со всеми видами и характеристикой, можно обратиться к следующей таблице:

Вид Характеристика и сфера применения
Компрессионный Используется при создании питьевой системы водоснабжения. Стойко переносит температурный режим в диапазоне 0+45 градусов, давление 10-16Бар. При монтаже используют сварку
Электросварной Использование нагревательного элемента в качестве проволоки. Находит применение при изготовлении системы газификации
Металлический Подойдет в том случае, если присутствуют дополнительные элементы из других материалов
Литой Система изготовления идентична системе ПНД, допускается температура 0-40 градусов
Сегментный (сварной) Изготавливается из отдельных сегментов, которые соединяются в единую систему. Деталь для соединения должна позволять организацию разветвлений при создании системы водоснабжения
Латунный Отличается надежностью и герметичностью. Актуально использование совместно с втулками, позволяет сократить риск возникающих деформаций, при использовании обжимного фитинга позволяет сузить диаметр трубы
75мм ПНД труба Актуальна для создания безнапорной канализационной системы

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей
Рис 9. Электросварные

Классификация фитингов

Соединительные элементы классифицируются по нескольким категориям, которые отражают способы и сферы применения, материалы изготовления и пр.

По назначению

Для соединения металлических труб применяются прямые фитинги, а для элементов различного диаметра – переходные.

Их классификация определяется предназначением:

  • колпачки, заглушки – заглушка концевых отверстий;
  • переходники – установка компонентов различного диаметра;
  • штуцеры — монтаж труб с гибкими отводами;
  • отводы, углы – изменение направления труб, что исключает необходимость в сварочных работах;
  • крестовины – разведение трубопровода в нескольких направлениях;
  • муфты – наиболее распространенные элементы, которые позволяют заменить фрагмент трубы без потребности в разборке всей системы;
  • тройники, коллекторы – отвод трубы от основной магистрали.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Материалы выполнения соединительных элементов

Фитинги из меди наиболее популярны – они обладают всеми лучшими качествами как латунных, так и изделий для металлопластиковых труб. Им свойственны высокая прочность и одинаковая эффективность при мягкой и твердой пайке.

Стальным соединительным элементам свойственны высокое качество, долговечность и отменная надежность, что характерно и для оцинкованных, а также чугунных решений.

Латунные фитинги – ударопрочные, обеспечивают герметичное и термостойкое соединение. Для дополнительной защиты от коррозии, их при монтаже покрывают хромом или никелем.

Типы фитингов по способу установки

Процесс монтажа несложен и требует лишь минимальных навыков обращения с соединительными элементами.

Соответственно способу установки фитинги делятся на несколько типов:

  • Фитинги под пайку. Материалом изготовления выступают бронза или медь. При пайке (твердой либо мягкой) фиксируются горелкой и применяются для металлических трубопроводов. Кроме того, используются и полипропиленовые варианты, для которых также требуется паяльник.
  • Обжимные детали. Удобный вариант, поскольку нет потребности в пайке и сварочных работах. Крепление осуществляется обжимным кольцом, которое затягивается рожковым ключом.
  • Приварные элементы. Выполняются из нержавеющей стали. При монтаже стыковые места заделываются сваркой, что полностью исключает вероятность протекания и повышает прочность соединения.
  • Пресс-фитинг. Имеют в своей конструкции уплотнительное кольцо, гарантирующее отменную герметичность. Работа с подобными элементами невозможна без специальной пресс-машины.
  • Самофиксирующиеся детали. Выполняются из меди и обладают простым принципом действия – труба вводится внутрь и фиксируется уплотнительным кольцом с мелкими зубцами.
  • Компрессионные фитинги. Наиболее распространенные элементы, так как с их помощью соединяются все виды труб, независимо от материала изготовления. Процесс установки прост – фитинг надевается на трубу, после чего гайка фиксируется рожковым ключом.

Максимальную герметичность при монтаже обеспечивает ФУМ-лента, выполняющая роль уплотнителя резьбового соединения. Как вариант, можно использовать специальную нить, которая за счет своей структуры безошибочно фиксирует элементы, в отличие от ленты.

После сборки трубопровода с применением нити, включать его на протяжении 12 часов не рекомендуется.

Монтаж труб своими руками

Изначально их нужно научиться правильно резать. Сами по себе эти трубы относительно мягкие, а так как неправильным нажимом ножниц их можно сплющить, то даже после выравнивания они будут намного хуже обжиматься, следовательно, возрастет риск протечки. Чтобы этого не произошло, легким нажимом производится небольшой надрез на половине изделия, затем ножницы проворачиваются по кругу и труба дорезается до конца, несмятая и ровная. Качественный монтаж своими руками невозможен без грамотного соединения трубы и обжимного фитинга. Широкий выбор разнообразных фитингов поможет сконструировать водопровод любого уровня сложности. Сам фитинг состоит из трех деталей: корпуса, конусного кольца и обжимной гайки. Герметичность соединения труб обеспечивают именно эти три части. Функция этого устройства довольно проста. При затягивании гайки труба сдавливается обжимным кольцом, что заставляет ее плотно облегать штуцер с уплотнителем, после этого обрезанный край нужно откалибровать. Обычно у труб из металлопластика внутренний диаметр имеет меньший размер, чем штуцер у фитинга, это удобно для усиления плотности обжима.

Натянуть трубу на штуцер в обычном состоянии довольно сложно, вот для этого и применяется калибратор, он вставляется в трубу и проворачивается в стороны, тем самым развальцовывая ее край. После произведенных манипуляций труба легко надевается на штуцер, ее необходимо натягивать до того момента, пока не произойдет упор в небольшое белое кольцо

Это очень важно, трубу необходимо вставить до конца во избежание ее срыва во время эксплуатации, здесь также важна ровность среза, она должна упереться в белое кольцо со всех сторон. Если на какой-либо из сторон наличествует даже миллиметровая щель, трубу необходимо снять и заново ровно подрезать конец, поскольку такая стыковка приводит к нарушенной герметичности. Если данный процесс прошел успешно, то можно сдвигать гайку поближе к фитингу и зажимать ее со всей силой при помощи разводных ключей

Зажимать следует до появления характерного скрипа, не стоит бояться сильно нажимать: если фитинг качественный, то гайка должна выдержать любую нагрузку

Если данный процесс прошел успешно, то можно сдвигать гайку поближе к фитингу и зажимать ее со всей силой при помощи разводных ключей. Зажимать следует до появления характерного скрипа, не стоит бояться сильно нажимать: если фитинг качественный, то гайка должна выдержать любую нагрузку.

Если случится обратное и гайка лопнет, то так даже лучше: вы будете уверены, что такого не произойдет после того, как будет произведен окончательный монтаж. Отдельным словом стоит упомянуть о пресс-фитинге. Этот способ монтажа называют «вечным» соединением, он довольно дорогостоящий и рассчитан больше для профессиональных работ и больших объемов. Откалиброванная труба вводится в пресс-фитинг до упора, причем ее край должен виднеться из специального отверстия. Место соединения помещается в пресс, в момент зажима губы пресса полностью прилегают друг к другу. Монтаж труб к поверхности производится при помощи специальных клипс, они бывают разных размеров и фиксируются при помощи дюбелей, саморезов и шурупов.

https://youtube.com/watch?v=WMcEvm55bZQ

Труба легко защелкивается на клипсах и не требует приложения особых усилий. Монтируемые металлопластиковые трубы применяются не только для создания водопроводных систем, но и канализационных, отопительных. Их различие кроется в производственной технологии. В составе сырья, которое идет на создание водопроводных труб, используется пищевой пластик, а для технических систем – технический.

Как выбрать полипропиленовые трубы

Чтобы разобраться в том, как выбрать полипропиленовые трубы, нужно усвоить несколько важных параметров:

Популярные статьи  Рейтинг лучших защитных костюмов для работы

  1. Рабочее давление. От этого зависит, насколько прочной окажется труба. Стоит помнить, что при повышении температуры жидкости, максимальный показатель, указанный в маркировке, снижается в 3 раза. Для холодного водопровода достаточно 10 атм. Для ГВС и отопления выбирайте значения 20-25 атм.

  2. Толщина стенки. Еще один фактор, влияющий на прочность коммуникации. Варьирует от 2.5 до 4.5 мм. Чем показатель выше, тем лучше, особенно для длинных участков трубы на разводке или стояках.

  3. Пропускной диаметр. Бывает от 12 до 400 мм. Влияет на скорость движения жидкости. Главное, чтобы он не был меньше впускного отверстия на подаче (резьба на водяном счетчике, выход с котла, бойлера и т. д.), иначе трубы будут замедлять движение воды и снижать напор.

  4. Для какой температуры. Есть коммуникации только для холодной воды до 25 градусов. Они дешевле, но при подаче нагретой жидкости деформируются. Трубы для ГВС стоят дороже, но не примут форму волн после прохождения теплоносителя с температурой 90-120 градусов.

  5. Наличие армирования. Укрепление среднего слоя выполняется стекловолокном, алюминием или фиброй. Это значительно повышает прочность конструкции и сокращает ее линейное расширение в 2 раза. Из трех вариантов лучше выбирать укрепление стекловолокном, поскольку у других технологий все зависит от качества клея (иногда трубы расслаиваются).

  6. Количество слоев. Самые дешевые трубы однослойные. Более надежные — трехслойные. Самыми крепкими являются пятислойные. Этот показатель также важен для снижения теплопотерь при доставке теплоносителя.

Классификация и виды

Классификация разделяет фитинги на разные виды в зависимости от назначения и способа соединения.

По назначению

В зависимости от целевого назначения фитинги бывают следующих видов:

Отводы и уголки. Устанавливаются в местах, где трубопровод меняет направление под определенным углом (от 45º до 120º).

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Тройники и крестовины. Применяются для подключения к основной линии двух или трех ответвлений под прямым углом.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Муфты, американки. Используются для стыковки металлопластиковых труб одинакового диаметра.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Переходники. Соединяют изделия разных типоразмеров и материалов.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Заглушки. Устанавливаются на тупиковых линиях систем.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Фитинги запорного типа (краны, вентили, клапаны). Применяются для кратковременной или постоянной остановки движения потока в определенном направлении.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

По способу соединения

В зависимости от способа соединения фитинги для металлопласта можно разделить на три вида:

  1. Компрессионные (цанговые и обжимные). Состоят из корпуса, обжимного кольца, двух уплотнителей из синтетического каучука и накидной гайки. Образуют разъемное соединение. Предназначены для эксплуатации в трубопроводах диаметром 16, 20, 26, 32, 40 мм с рабочим давлением не выше 25 бар и температурным режимом до 115 ºС. Устанавливаются с помощью разводного или рожкового ключа. При выходе из строя их можно не менять полностью, а заменить только износившийся элемент.
  2. Пресс-фитинги. Дают неразъемное монолитное соединение. Состоят из цельнолитого корпуса, гильзы, изготовленной из нержавейки, клипсы — эластичного кольца, соединяющего гильзу с корпусом. Могут использоваться при скрытой прокладке разводок систем отопления и трубопроводов теплого пола под стяжку. Устанавливаются с помощью гидравлической пресс- машины с микропроцессорным управлением или ручного аналога — пресс-клещей путем обжатия гильзы вокруг металлопластиковой трубы.
  3. Пуш-фитинги. Применяются при любом виде монтажа, в т.ч. скрытом. Относятся к соединителям разъемного типа. Устанавливаются без использования инструмента. Состоят из корпуса, двух уплотнительных колец, внутренних обжимных колец с блокировочными пружинами, наружного кожуха с контрольными отверстиями. При установке соединитель просто надевается на подготовленный конец трубы до упора. Для контроля качества стыков используются окошки на корпусе.

Отличительное немецкое качество труб

Трубопровод марки Uponor используется в более чем 60 странах мира, благодаря высококачественному сырью и высокотехнологическому производству. Uponor ежегодно доказывает, что он значительно лучше своих конкурентов и превосходит их по всем характеристикам. Основными достоинствами продукции Uponor являются:

  • Высокое качество;
  • Безопасность;
  • Простота монтажа;
  • Легкость в обслуживании;
  • Высокая гибкость изделий.

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Металлопластиковая труба Uponor

Диаметр трубопровода Uponor составляет от 16 до 110 мм, что позволяет подобрать необходимый материал для любой системы коммуникации. Системы Uponor поставляются комплектом вместе со всеми необходимыми фитингами. Это позволяет выполнять монтаж магистрали марки Uponor не только профессионалам, но и всем заинтересовавшимся.

Известный немецкий бренд Rehau производит сразу несколько систем для подключения отопления и водоснабжения. Системы Рехау – это комплексные решения, что включают не только трубопровод, но и фитинги, сантехническую арматуру и узлы. Широко применяются системы Rehau Rautitan Stabil и Rehau Rautitan Basic, которые состоят из 5 слоев.

Трубопровод Rehau состоит из элементов, представленных на рисунке:

Фитинги для металлопластиковых труб: виды, применение, обзор лучших производителей

Трубопровод Rehau

Rehau отличается от своих конкурентов самой высокой степенью сшивки полиэтилена и уникальным свойством памяти формы. Не менее важными достоинствами системы Rehau из металлопластика являются:

  • Нечувствительность к царапинам;
  • Возможность производить загиб без специального инструмента;
  • Стойкость к высоким нагрузкам;
  • Соответствие международным стандартам качества.

Металлопластиковый трубопровод Рехау имеет срок эксплуатации до 50 лет и улучшенные характеристики в сравнении с изделиями из других материалов.

Основные положения

Итак, вы все просчитали и решили сделать монтаж металлопластикового водопровода своими руками. И правильно сделали, при старательном и внимательном отношении это дело под силу каждому. С чего нужно начать?

Возьмите бумажный лист и начертите план помещений, в которых будем устанавливать водопровод. У вас должен выйти эдакий план сверху. Чаще всего полностью заменяют все трубы в частном доме или квартире, а это, для начала, туалет, ванная и кухня. Тщательно измерьте будущие места укладки и соединения.

Установка трубопровода из металлопластиковых труб, пожалуй, наиболее доступный вариант поменять трубы без какой-либо квалификации. Поэтому смело начинайте монтаж.

Помните про то, что труба проходит двойная: горячее и холодное водоснабжение, но есть несколько мест, в которых находится только холодный водопровод. Это подвод к стиральной и посудомоечной машине, разводка около унитаза и так далее.

На данном этапе вы уже знаете, какое количество труб понадобится. Затем внимательно просчитайте, сколько смесителей, тройников, соединений и других монтажных узлов вам будет необходимо установить.

Установка металлопластиковых труб своими руками включает в себя еще и наличие некоторого набора инструментов. Вот список того, что вам будет необходимо:

  • Рожковые ключи необходимых размеров, разводной ключ, дрель, плоскогубцы.
  • Калибратор. Понадобится, так как после отрезания, труба будет вогнута немного внутрь, а необходимо ее, наоборот, чуть развальцевать, чтобы резиновые уплотнители не испортились.
  • Ножницы для порезки. Это важный инструмент, поэтому не экономьте и непременно приобретите, в противном случае можете испортить трубу. Резка другими приспособлениями может нарушить защитный слой, образовывать неровности, заусенцы, что впоследствии приведет к течи трубопровода.

Итак, для работы все подготовлено. Теперь надо демонтировать старый трубопровод, а одновременно с ним и старые вентили возле входа в жилище.

Если вы проживаете в доме индивидуальной постройки, то просто закрываете центральную подачу воды, а если же в квартире, то нужно будет вызывать сантехника, чтобы тот отключил в стояке подъезда холодное и горячее водоснабжение.

Нужно отдельно сказать, что входные вентили в жилище обязаны быть только высококачественные. Приобретайте краны, которые могут выдерживать температуру 160 градусов и давление 70 атмосфер. Не стоит экономить на этих вентилях, так как в случае аварии они будут единственными воротами ваше жилище.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
