Домик для колодца своими руками: размеры и чертежи, особенности строительства

Виды колодезных домиков и их различия

  1. Самый простой – традиционный или скворечник.
  2. Резной домик с дизайнерским оформлением древесиной.
  3. С двускатной крышей — конструкция самая распространенная.
  4. Шестигранная постройка, определяется формой постройки.
  5. Каркас, основу которой составляет каркас из бруса.
  6. Домик в виде сруба из бревен.

В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.

Домик для колодца своими руками: размеры и чертежи, особенности строительства
Виды домиков для колодца

Двускатная крыша

Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.

Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.

Домик для колодца своими руками: размеры и чертежи, особенности строительства
Двускатная крыша для колодезного домика

В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.

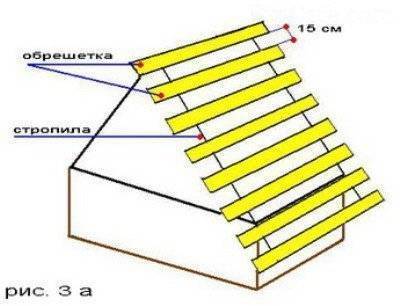

Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.

Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.

Домик для колодца своими руками: размеры и чертежи, особенности строительства
Дверца домика для колодца

Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.

Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.

Шестигранная постройка

Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.

Домик для колодца своими руками: размеры и чертежи, особенности строительства
Шестигранный домик для колодца

Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.

Домик в виде сруба из бревен

Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.

Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.

Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.

Домик для колодца своими руками: размеры и чертежи, особенности строительства
Сруб домика для колодца

Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.

Набор для работы

  1. Деревообрабатывающий станок. Это приспособление позволит вам максимально быстро и качественно обрабатывать деревянные заготовки. При отсутствии доступа к деревообрабатывающему станку подготовьте хотя бы электрический рубанок.
  2. Дисковая пила.
  3. Электрический лобзик.
  4. Ножовка.
  5. Гвоздодер.
  6. Крестообразная отвертка.
  7. Молоток.
  8. Карандаш.
  9. Строительный уровень.
  10. Рулетка.
  11. Обрезная доска.
  12. Брус.
  13. Крепежные элементы.
  14. Кровельный материал. Выбирайте на свое усмотрение. Главное, чтобы опора нормально выдерживала вес отделки, а сама кровля гармонировала с окружающим пространством. К примеру, хорошо подойдет шифер, рубероид, металлочерепица.
  15. Дверца.
  16. Защелка для дверцы.
  17. Ручка.
  18. Петли.

Готовимся к копке: изучаем ТБ

Неопытные хозяева часто забывают об элементарных правилах безопасности, несоблюдение которых может поставить под угрозу здоровье человека, работающего в шахте. Напомним их, чтобы избежать травм.

  • Копальщик должен иметь на голове защитную каску. Если сорвется ведро, доставаемое помощником, то это поможет избежать травмы.
  • Ведра с грунтом поднимают на толстых веревках, кольца опускают канатами.
  • При копке шахты свыше 6 метров на ведре фиксируют 2 веревки: основную и страховочную.
  • Для страховки от подвижек грунта копающий должен быть привязан веревкой, второй конец которой крепко фиксируют к чему-нибудь прочному на поверхности.
  • Если шахта получается глубокой, то обязательно периодически проверяют, нет ли загазованности. Для этого поджигают свечу. Если гаснет – значит, газа много, и надо его выветрить. Для этого вылазят из шахты, привязывают к веревке большое одеяло и несколько раз его опускают до дна и обратно. Обычно газы вместе с одеялом поднимаются наверх. После этого можно вновь спускаться, проверить качество воздуха свечой и продолжать работу. Если же газы не вышли, придется искать вентилятор и опускать его вниз.

Выбираем где копать яму

В колодце накапливается вода не только из нижних слоев, но и с неглубоких горизонтов. Вода попадает в почву с поверхности, проходя естественную фильтрацию. Перед тем как рыть задумайтесь, не находятся ли рядом вредные производства? Химия и продукты жизнедеятельности попадают в воду и пить ее не стоит. Можно предварительно взять пробу воды и провести исследования в санитарно-эпидемиологической станции. Цена на анализ от 700 р.

Далее, обращаемся в местную геолого-разведывательную станцию. Там хранятся карты, где показаны особенности геодезии вашего района или города. Найти воду на участке будет проще.

Второй важный момент, располагать конструкцию нужно так, чтобы до уборной и места содержания животных было не менее 20 м. Найти хорошее место на участке можно дедовским методом. Возьмите ивовые прутики и скрестите их в виде рамочки — треугольника. Пройдите по участку, ива покажет, где лучшее место.

Популярные статьи  Обзор сплит-системы LG P09EP: главный по контролю над энергопотреблением

Готовимся к копке: изучаем ТБ

Неопытные хозяева часто забывают об элементарных правилах безопасности, несоблюдение которых может поставить под угрозу здоровье человека, работающего в шахте. Напомним их, чтобы избежать травм.

  • Копальщик должен иметь на голове защитную каску. Если сорвется ведро, доставаемое помощником, то это поможет избежать травмы.
  • Ведра с грунтом поднимают на толстых веревках, кольца опускают канатами.
  • При копке шахты свыше 6 метров на ведре фиксируют 2 веревки: основную и страховочную.
  • Для страховки от подвижек грунта копающий должен быть привязан веревкой, второй конец которой крепко фиксируют к чему-нибудь прочному на поверхности.
  • Если шахта получается глубокой, то обязательно периодически проверяют, нет ли загазованности. Для этого поджигают свечу. Если гаснет – значит, газа много, и надо его выветрить. Для этого вылазят из шахты, привязывают к веревке большое одеяло и несколько раз его опускают до дна и обратно. Обычно газы вместе с одеялом поднимаются наверх. После этого можно вновь спускаться, проверить качество воздуха свечой и продолжать работу. Если же газы не вышли, придется искать вентилятор и опускать его вниз.

Как построить домик для колодца своими руками

Для того чтобы поставить домик для колодца своими руками, можно воспользоваться проверенными мастер-классами с пошаговыми инструкциями.

Двускатный домик из дерева

Такой вариант подходит начинающему мастеру и не занимает много времени на изготовление. Сначала измеряют диаметр оголовка шахты. По этим данным будут мастерить основу конструкции.

Деревянную раму делают из бруса 50*100 мм, фиксируя уголками. Правильность и ровность конструкции позволит проверить строительный уровень, для этого нужно найти ровное место. Из брусьев такого же сечения (50*100) ставят стойки 70 см длиной перпендикулярно основе, скрепляя конструкцию железными уголками. Вверху их соединяют коньком – брусом 50*50 мм.

После этого к стойкам и углам основания крепят стропила. Для того чтобы все части конструкции прилегали друг к другу, верх стоек обрезают под углом 45°.

К одной из сторон каркаса крепят широкую (не менее 30 см) доску, на которую в дальнейшем можно будет ставить ведро. На другие стороны набивают узкие доски для прочности конструкции и в качестве каркаса, который будет удерживать домик на оголовке. Готовую основу ставят на колодезное кольцо и крепят болтами.

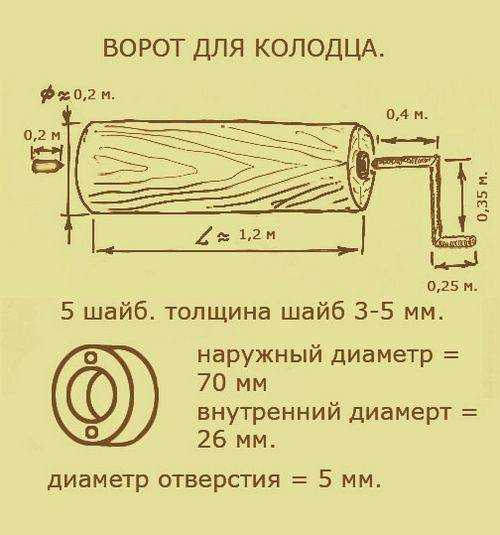

Можно приступать к изготовлению ворота. Для того чтобы набор воды проходил комфортно для пользователя, необходимо учитывать особенности воротка:

  1. Чем шире барабан – тем меньше вращений нужно сделать, чтобы достать емкость из шахты.
  2. Длина ручки влияет на усилия, прилагаемые для подъема – чем больше радиус вращения, тем легче набрать воды.

Важно! С увеличением ручки необходимо проявить аккуратность — при очень большом радиусе может не достать рука, чтобы прокрутить конструкцию. Для формирования ворота своими руками берут бревно диаметром минимум 20 см по длине меньшее на 10 см расстояния между стойками

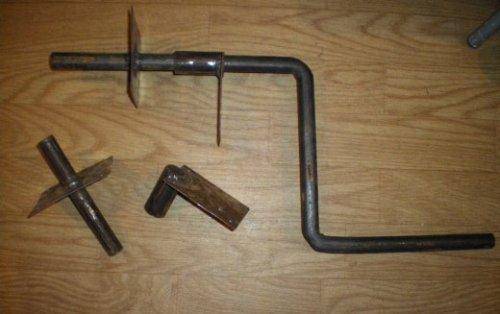

Для формирования ворота своими руками берут бревно диаметром минимум 20 см по длине меньшее на 10 см расстояния между стойками.

Отрезают от металлической трубы сечением 35 мм кольца длиной 5 см и вбивают их в торцы бревна для защиты от расщепления. Высверливают отверстия в кольцах до 10 см каждое. Из металлического прута сечением 35 мм делают две заготовки: короткую 20 см и длинную для ручки 100 см. Для того чтобы прут легче вошел в деревянную заготовку и не прокручивался при работе механизма, один его конец сплющивают.

Все части воротка собирают в единый элемент, для прочности их приваривают к металлическим дискам.

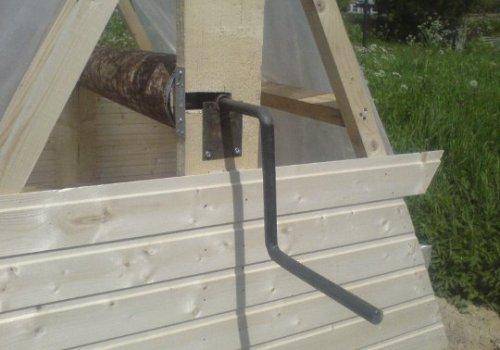

Теперь можно установить и плотно закрепить ворот в вертикальных стойках.

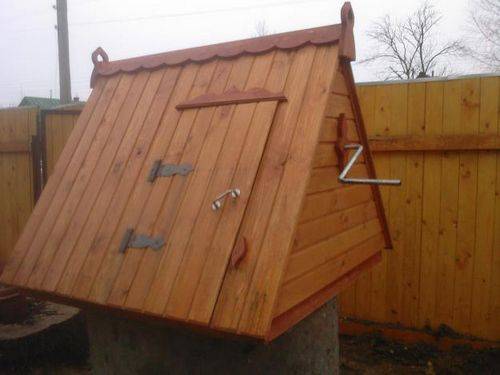

Дверь можно смастерить из 2-3 досок выбранного размера, соединив их с обратной стороны двумя поперечными брусками и одним диагональным. Дверцу крепят к каркасу петлями на саморезы или гвозди.

Замечание! Дверь колодезного домика не должна цепляться за основу при открывании, для этого ее делают чуть меньше, чем внутренний каркас.

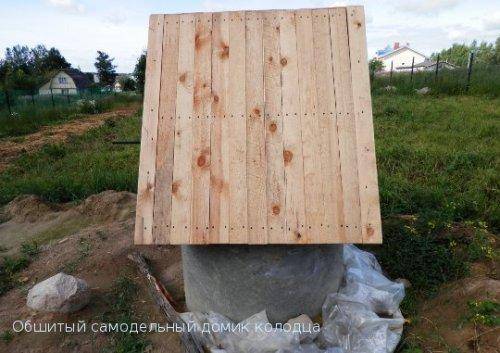

Основу домика обшивают досками или вагонкой по желанию.

Сруб из бревен

Сруб из оцилиндрованных бревен выполняют в классической деревенской манере. Чтобы сделать домик для колодца своими руками, стоит воспользоваться простым чертежом, на котором указаны размеры материала и места крепления стоек.

По размеру оголовка распиливают бревна одинаковой длины и выкладывают их срубом вокруг шахты. Выступающие края могут иметь фигурные вырезы в качестве декора сооружения. К массивной конструкции крепят вертикальные стойки, которые для прочности снабжают подпорками. На опоры крепят ворот с цепью и ведром, возводят каркас крыши. Благодаря основательности сооружения кровлю можно обшивать любым материалом – шифер, рубероид, черепица.

Замечание! Если одно бревно сделать на 30-40 см длиннее других и снять 3 см верхнего слоя, то на него можно будет ставить ведро.

Сплошной домик от земли

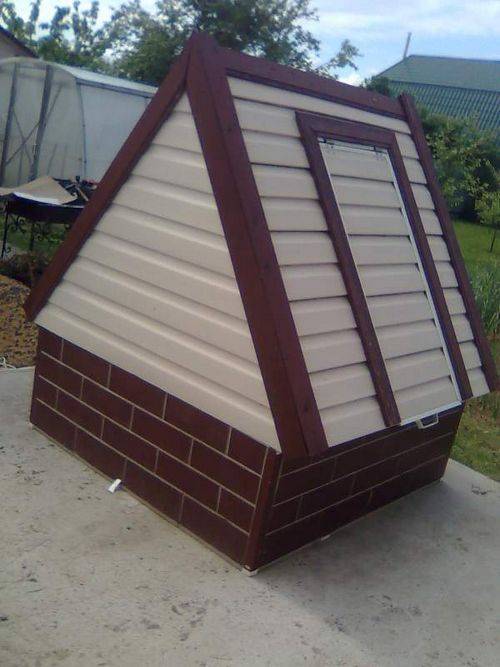

Есть вариант изготовления закрытой конструкции из металлического профиля своими руками, когда бетонное кольцо спрятано в домике. Размеры каркаса должны быть такие, чтобы сооружение свободно можно быть надеть на оголовок. Высоту подбирают индивидуально – так, чтобы можно было наклониться и достать ведро.

Профиль необходимо взять из толстого оцинкованного металла. Из направляющих собирают две идентичные рамы – одна пойдет на пол, а вторая будет над оголовком.

Чтобы сделать треугольник, у двух профилей подрезают боковины и, прикрепив посередине каркаса вертикальную стойку, фиксируют к ней надрезанный угол. То же самое проделывают с другой стороны основания. Два треугольника соединяют поперечиной.

С той стороны основания, где предполагается дверь, ставят дополнительные стойки.

На готовый каркас крепят кровлю – профлист или, предварительно закрепив основу фанерой, мягкую черепицу. Бока обшивают имеющимся материалом – сайдингом или вагонкой.

Варианты конструкций

Существует несколько вариантов конструкций домика для колодца. Зависит их форма от изначальной конструкции колодца и используемых материалов. По форме можно разделить все домики на несколько типов:

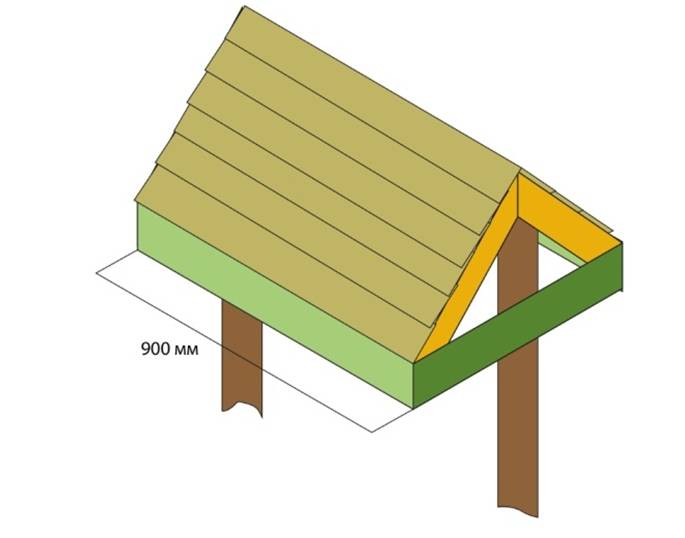

Самый простой в строительстве – домик-крыша, который представлен только треугольной в сечении двускатной крышей.

Красивый домик для колодца придаст изюминку оригинальности и стиля вашему загородному участку

Более сложными для строительства являются домики в полном смысле слова, которые имеют вид четырехугольного сруба и оформленной крыши. В варианте, когда колодец сделан не из бревен, а из бетонных колец, основание может иметь круглую форму.

Домик для колодца в виде четырехугольного сруба и оформленной крыши

Домик для колодца с резными декоративными элементами

Оригинальными постройками на участке могут стать домики-беседки, когда конструкция является открытой, а не полностью закрытой. В таком варианте крыша держится на двух высоких стойках. В этом случае дверца оформляется в самом основании, а не в крыше, как у предыдущих вариантов. Основание у такой беседки может быть абсолютно разной формы: красиво смотрится и обычное круглое кольцо, и сруб с квадратным основанием, и домик на колодец восьмигранный.

Домик для колодца открытого типа

Домик колодеца с основанием в виде сруба

Красивый домик для колодца, украшенный цветами

Даже типичные срубы для домиков могут выглядеть абсолютно по-разному благодаря разным по форме крышам. Они могут быть как двускатные (симметричные или несимметричные), так и в виде пирамиды с разным количеством граней или в виде конуса.

Домик для колодца с двускатной крышей

Популярные статьи  Как установить раковину на кухне: правила монтажа врезных и отдельно-стоящих моделей

Крыша в восточном стиле смотрится очень стильно

Эффектный домик для колодца с крышей в виде шестигранной пирамиды

От выбранной конфигурации будет зависеть чертеж домика для колодца, а также его дальнейшее возведение. Размеры домика для колодца всегда должны соответствовать самой конструкции колодца: ряду бетонных колец или бревенчатому сооружению. Слишком маленькая крыша не защитит воду в колодце от попадания пыли, мусора и других ненужных вещей, а слишком большая конструкция может сделать неудобным использование колодца.

Если оформить домик для колодца, ориентируясь на остальные объекты загородного участка, можно добиться создания целостной композиции

Размеры домика для колодца всегда должны соответствовать самой конструкции колодца

Домик для колодца в старинном стиле

В качестве материалов для домиков рассматриваются разные варианты:

Самым популярным материалом является дерево, из которого выполняют и основание, и крышу. Используют не только доски и брус, но и бревна, из которых получаются колодцы под старину. В дереве ценятся, прежде всего, экологичность материала, его доступность, красота и долговечность.

Домик для колодца из дерева ценится экологичностью материала, доступность, красотой и долговечностью

Самым популярным материалом для колодцев является дерево

Красивый деревянный домик для колодца с резными элементами

В некоторых случаях применяют камень для оформления основания. Он может быть натуральным или декоративным, причем крыша в таких домиках обычно делается из черепицы. Постройки приобретают вид средневековых и особенно хорошо сочетаются с другими аналогично оформленными зданиями на участке.

Домики для колодцев из камня особенно хорошо сочетаются с другими аналогично оформленными зданиями на участке

Камень для колодцев может быть натуральным и искусственным

Колодцы из камня приобретают средневековый вид

Некоторые хозяева колодцев предпочитают использовать оцинкованную сталь для создания домика. Выполняются такие постройки довольно просто, но не всегда радуют своим внешним видом. Также следует учитывать, что домик на колодец оцинкованный без дополнительного утепления не сможет защитить воду от промерзания.

Колодец — это не только место для хранения воды, но и великолепное украшение участка

Домик для колодца с основанием из кирпича прослужит очень долго

Домик для колодца с основанием из бетонных колец

Любой колодец достоин украшения в виде резных элементов на деревянных изделиях, керамических скульптур на каменных постройках или интересного рисунка на оцинкованных сооружениях.

Домик для колодца в стиле рустика

Домик для колодца с оформлением под старину

Домик из бревен

Такой колодезный домик будет иметь оригинальный и очень интересный дизайн. Для строительства подобной конструкции вам понадобится следующее:

Домик из бревен

  • оцилиндрованные бревна;
  • доски для обустройства кровли и подпорок;
  • финишное покрытие для кровли;
  • материал для обустройства ворота с удобной ручкой.

Подобные колодезные домики часто встречаются в деревнях. Из оцилиндрованного бруса изготавливаются стойки конструкции, ворот и непосредственно сруб.

Домик из бревен

Технология изготовления

Сложите оцилиндрованный брус в сруб по габаритам колодца. Соединение бруса выполняйте любым подходящим и удобным методом. Установите две массивные стойки-опоры из деревянного бруса. Для дополнительной жесткости оснастите стойки домика подпорками. Сверху на опорных стойках обустройте широкую кровельную конструкцию. Руководство по возведению кровли приводилось в предыдущем разделе инструкции – все делайте в аналогичном порядке.

Колодезный домик из бревен

Края крыши должны выходить за пределы основания колодезного домика. Благодаря этому будет исключено попадание осадков в шахту колодца. Надежно зафиксируйте ворот. Выступающие концы бруса можете украсить разнообразными фигурными вырезами.

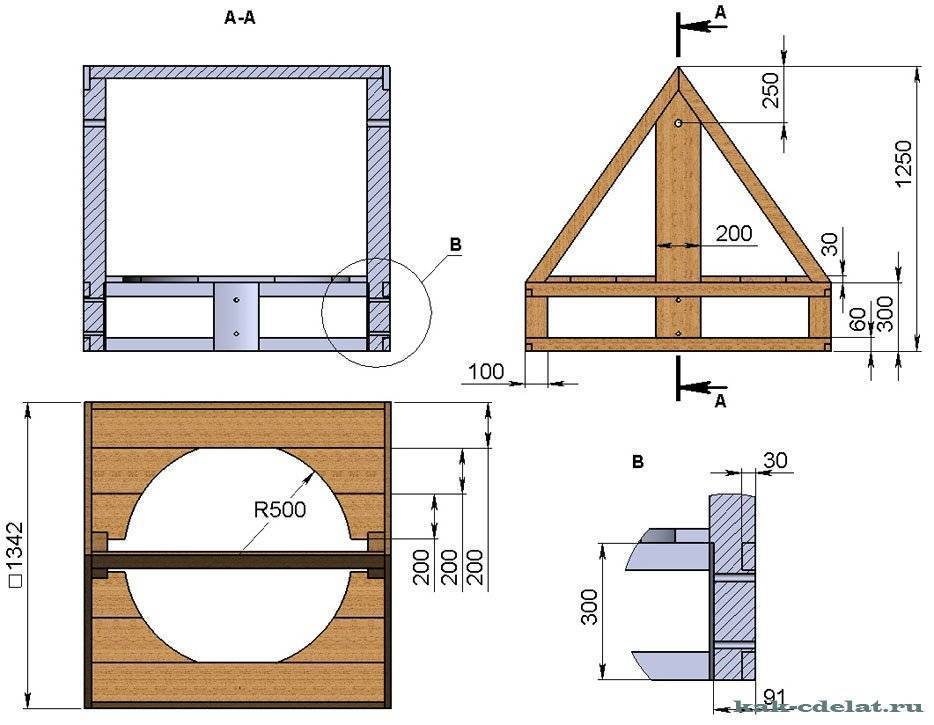

Два варианта чертежей

Представляем два варианта домика над колодцем, самого распространённого конькового типа.

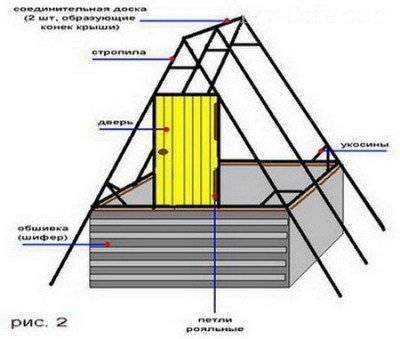

Первый вариант

Этот вариант сооружается уже на ранее подготовленном парапете:

  • A – две соединённые друг с другом доски, которые образуют конёк крыши;
  • B – стропила покатой части;
  • C — дверь;

Поможет «золотое» правило строительных работ – строгая и дисциплинированная последовательность всех действий (см. описание в тексте)

  • D – обшивка парапета колодца, здесь можно использовать любой материал по выбору, лишь бы он был в первую влагоустойчив, как один из вариантов — шифер;
  • E – петли двери;
  • F – ребра фиксации-жесткости, которые ещё называют «укосинами».

Когда создаются подобные конструкции, в первую очередь необходимо обращать внимание на стыки и точную выдержку всех размеров, которые указаны на чертежах:

  • A – соединение стропил в верхней части по типу «шип-паз»;
  • B – стропильная нога;

Инструкция сооружения деревянных объектов гласит – предельное внимание к стыкам (см. описание в тексте)

  • C – ригель, повсеместно используемое ребро жесткости;
  • D – стропильная нога;
  • E – верхняя обвязка.

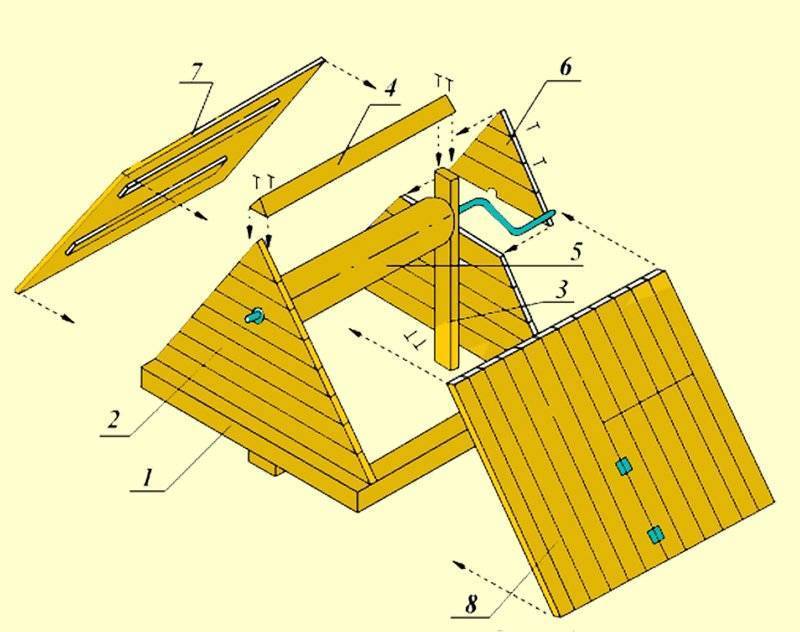

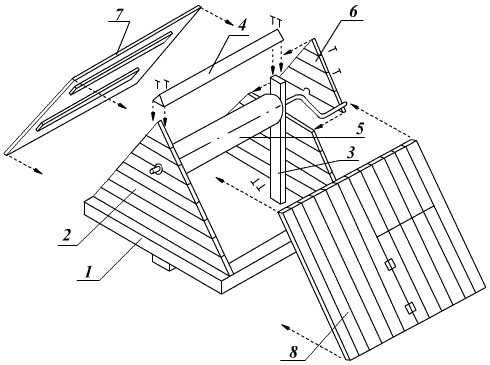

Второй вариант

Данный вариант настолько хорошо проработан, что сам чертёж может служить алгоритмом по сборке:

1 – нижний каркас строения, который крепится на ограждающий парапет колодца;

  • 2 – боковая часть домика, которую лучше собирать отдельно, а затем уже устанавливать на место; заметим, в боковине делается отверстие для установки вала колодца;
  • 3 – дополнительное ребро жесткости, вал колодца с обеих сторон входит не непосредственно в боковину, а через данную планку;
  • 4 – треугольный защитный уголок сверху;

На хорошем чертеже ход сборки прослеживается буквально по пунктам (см. описание в тексте)

  • 5 – вал колодца;
  • 6 – боковина со стороны ручки;
  • 7 – скат крыши, который также собирается отдельно, а затем уже устанавливается;
  • 8 – скат с вырезанной в нём дверью, посаженной на петли.

Обращаем внимание, для реализации данного проекта потребуется 24-28 шурупов (не считая крепления петель). Очень часто одной из основных составляющих крыши колодца является несложный деревянный каркас, который уже может нести на себе скат сверху, боковины и дверь

Очень часто одной из основных составляющих крыши колодца является несложный деревянный каркас, который уже может нести на себе скат сверху, боковины и дверь.

Каркас состоит всего из 12 деревянных деталей:

A – верхняя обвязка, таких четыре штуки;

Часто основой домика является простая прямоугольная коробка

  • B – крепление к стойкам, потребуется на каждую обвязку по 8 шурупов (всего, таким образом, 64);
  • C – нижняя обвязка, их также четыре;
  • D – стойки каркаса.

Перефразируя, скажем, талантливо сделанный колодец талантлив во всём – и в барьере, и в домике-крыше, и в оформлении прилегающего участка

Домик с двухскатной кровлей

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Домик для колодца с двухскатной кровлей

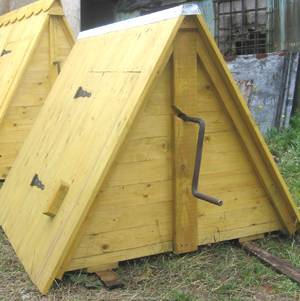

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Домики для колодцев

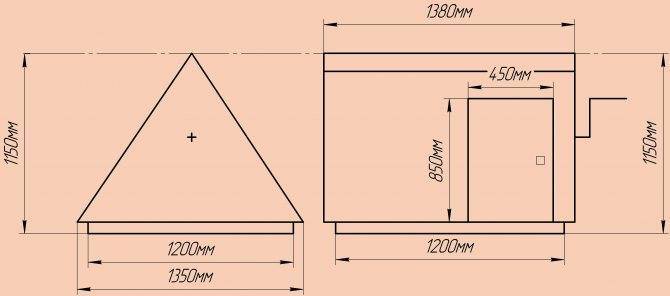

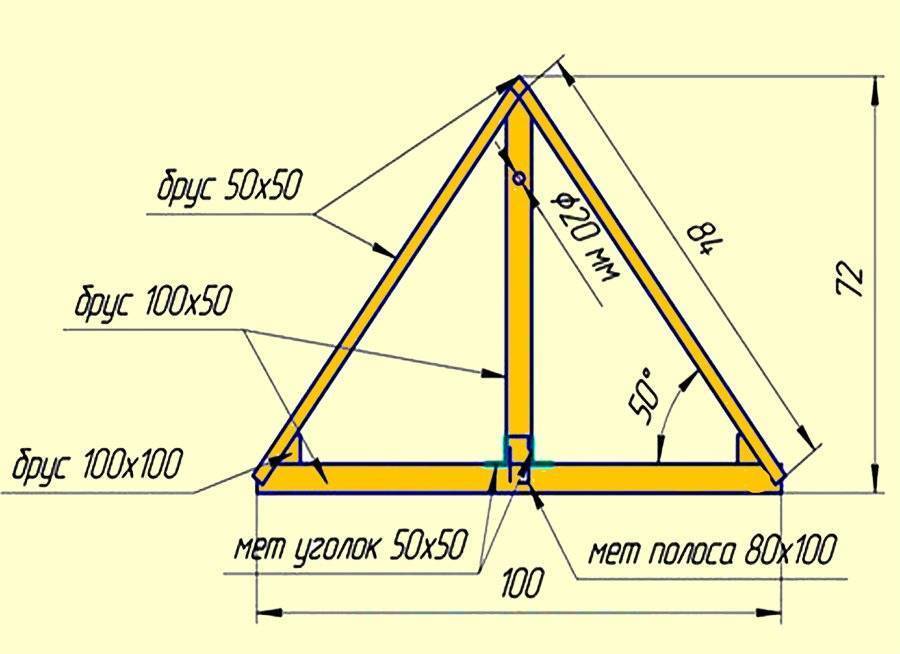

В первую очередь необходимо подобрать оптимальные размеры основных элементов конструкции. Если детали будут чересчур тонкими, колодезный домик может не выдержать ветровых и прочих нагрузок. Слишком же объемные элементы сделают домик громоздким.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крыши

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Колодезный домик с дверцей

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Колодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8×10 либо 10×10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

Популярные статьи  Сиденье стульчак для унитаза: виды, правила выбора и особенности установки

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

  • скрепите досками первую пару опорных стоек, внизу и вверху;
  • аналогичным способом соедините оставшуюся пару опорных стоек;
  • установите подготовленные конструкции вокруг колодца;
  • окончательно соедините элементы каркаса обвязками.

    Установка домика на верхнее кольцо колодца

    Установка домика

    Колодезный домик

Крыша и обивка

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Колодезный домик

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Каркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

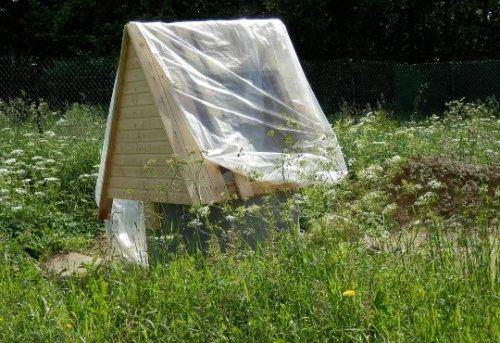

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Колодезный домик

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Колодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30×25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Детали для ручного ворота

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Ворот

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Ворот

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Ворот

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Вариант обшивки домика профнастилом

Проект №1 – домик с двухскатной крышей

Итак, строим домик-крышу для скважины или колодца, из которых вода подается в дом с помощью насосной станции. Это небольшое помещение для защиты оголовка колодезных колец, а дверца необходима, чтобы контролировать работу насоса, а также производить чистку и дезинфекцию.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Домик для колодезной скважины с дверкой, построенный в виде большой крыши

Основной материал для устройства каркаса – брус и обрезная доска. Слишком объемные детали сделают строение громоздким, слишком тонкие – хрупким, поэтому стоит остановиться на средних параметрах: сечение бруса – 80 мм х 100 мм, толщина доски – 40 мм. Необходимо подготовить четыре стойки шириной 8 см и четыре обрезных доски, подходящих для нижней и верхней обвязки, шириной 12 см. Доски заранее отпиливают по размерам, затем детали обвязок поочередно приколачивают к стойкам, чтобы в результате получился ровный и надежный каркас

Следует обратить внимание на крепеж: длина гвоздей должна быть такой, чтобы они прочно соединяли две детали – примерно 10 см

Домик для колодца своими руками: размеры и чертежи, особенности строительства

На схеме каркаса хорошо видны места креплений верхней и нижней обвязки к стойкам

Каркас легче всего собрать в следующей последовательности: сначала соединить досками сверху и снизу две стойки, затем таким же образом скрепить оставшиеся две стойки, обе конструкции расположить вокруг колодезной шахты и окончательно их соединить между собой обвязками.

Строительство крыши следует начать с устройства стропильных ферм – жесткой конструкции, на которую будет крепиться обрешетка. Лучше выбрать достаточно прочные доски (толщиной не менее 3 см), длина которых 180 см – от длины этих досок будет зависеть высота строения. Для монтажа ригеля и укосин потребуется доска меньшей толщины – 2,5 см. Укосин должно быть 8 штук, стропильных деталей – 6 штук, ригелей – 3 штуки, длина каждой – 30 см.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Расстояние между элементами обрешетки должно быть одинаковым

Последовательность работы:

Свежие записи Вьющиеся растения, которые особенно опасно держать в квартиреКак своими силами сохранить морковь свежей и сочной до самого летаСадовые растения, от которых дачники в последнее время спешат избавиться

  • Обрезав стропила под углом, их верхние концы соединяют между собой. В качестве крепежных элементов применяют саморезы. Дополнительно зафиксировать расположение стропил поможет ригель, прикрепленный на 30 см ниже верхней точки. Лучше все действия производить, положив детали на землю.
  • На стропилах делают вырез в том месте, где они будут соединяться с досками верхней обвязки. Соединяют каркас и стропила при помощи гвоздей (12 см длиной).

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Схема соединения стропил с верхней обвязкой каркаса

  • Монтаж стропил усиливают, устанавливая укосины. Стропильные фермы соединяют с помощью своеобразного конька – двух досок, к которым в дальнейшем крепится обрешетка. Интервал между элементами обрешетки – 13-15 см. Выступы над обеими стенкам строения – 10 см.
  • Построенную крышу покрывают рубероидом.
  • На рубероид монтируют шифер специальным крепежом. Места угловых соединений прикрывают ветровыми досками.

Дверка в домик – своего рода дощатый щит, который изготавливается простым способом. Нарезают доски длиной 85 см и шириной 15-20 см, складывают одна к одной и скрепляют между собой деревянными брусками с сечением 2,5 см х 3 см. Достаточно двух брусков – один снизу, другой сверху. В качестве крепежа используют саморезы, на каждую доску по 4 штуки. Чтобы дверка  при движении сохраняла форму, а доски не «гуляли», по диагонали приколачивают еще один брусок – для жесткости.

Домик для колодца своими руками: размеры и чертежи, особенности строительства

Основание и каркас домика практически спрятаны под крышей, а дверка находится над основанием, выше уровня земли

После обшивки фронтонов приколачивают ручку и защелку, затем навешивают дверку на рояльные петли. Финишный этап – обработка досок с внешней стороны защитными средствами от плесени и грибка, покраска лаком или специальной краской для древесины в тон соседних построек.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
