Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

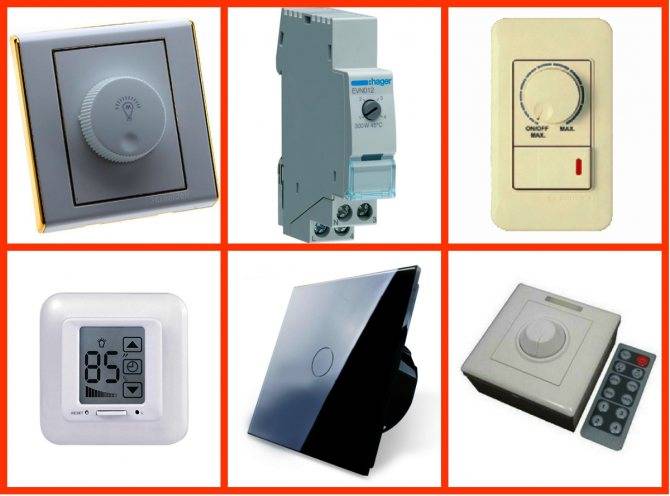

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

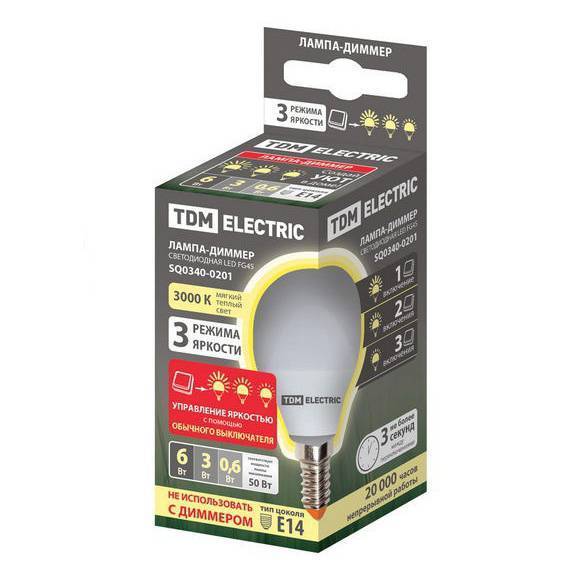

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

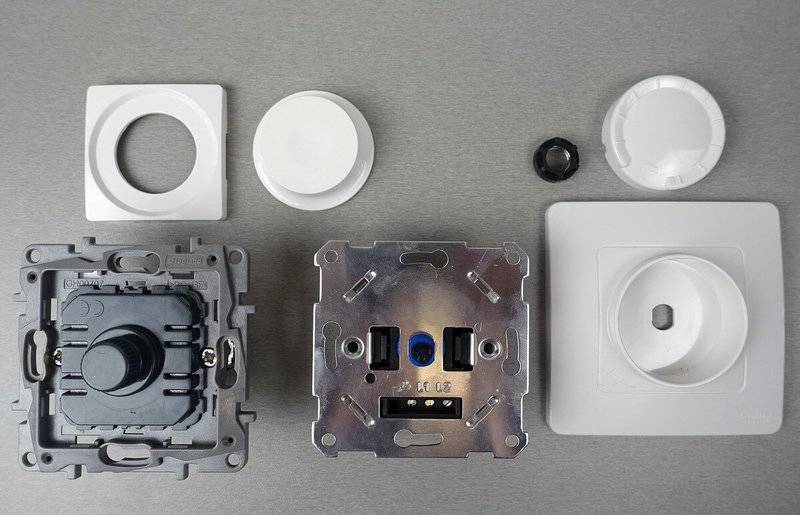

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

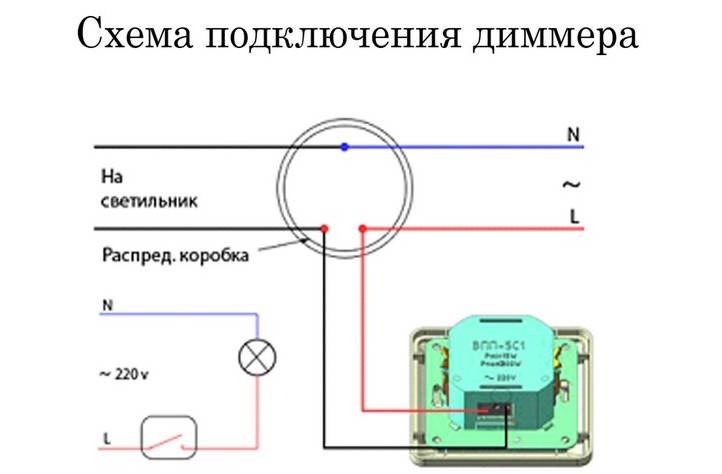

Три основных схемы подключения

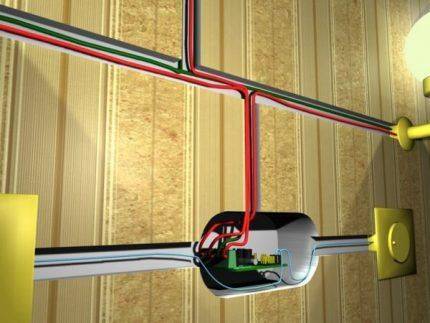

Светорегуляторы встраиваются в разрыв цепи питания, что позволяет этим приборам регулировать напряжение, подаваемое на осветительные устройства. При этом возможно несколько схем монтажа.

Типичным вариантом, который особо рекомендуется для подключения реостатных и сенсорных приспособлений, является прибор, управляемый с одного места.

В спальнях часто используется регулировка с двух мест. В этом случае один прибор монтируется у кровати, другой подключается у входа, что позволяет менять яркость освещения, лежа в постели.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятораНа представленном рисунке можно увидеть два варианта подключения диммера: обычный и многокнопочный, позволяющий управлять устройством сразу с нескольких мест

Универсальная схема предполагает регулирование с одного места, а управление – с двух. При подобном варианте на входе устанавливается выключатель, тогда как приборы управления располагаются в двух различных зонах помещения.

В просторных помещениях (особенно вытянутой формы) рекомендуется применять схему, при которой регулировка также производится с одного места, а управление – с трех. В этом случае целесообразно использовать проходные регуляторы света, которые позволяют включать лампу в определенной зоне помещения, одновременно выключая осветительные приборы на других участках.

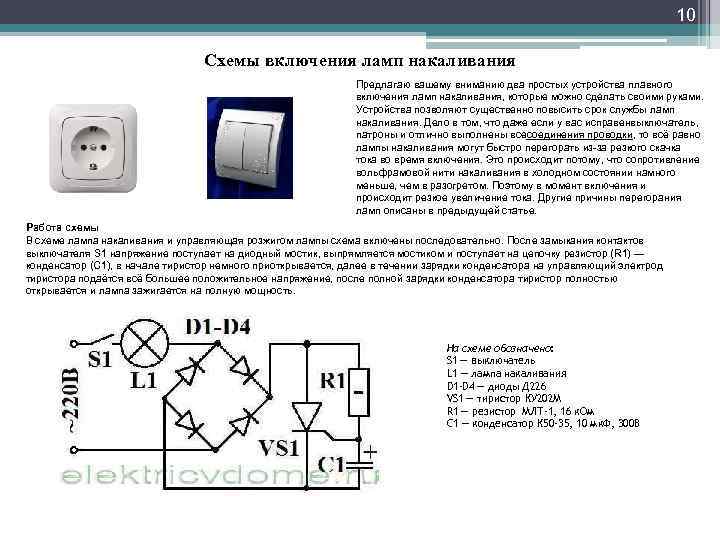

Рассмотрим ряд наиболее популярных вариантов подключения диммеров: напрямую к выключателю, встроенного типа и с выносной кнопкой.

Светорегулятор подключается к выключателю

Для выполнения монтажа требуется отключить электрический ток. Убедившись, что он не попадает на клеммы прибора, нужно снять выключатель. Прежде всего убирается крышка прибора (одно- или двухклавишная панель), закрывающая соединительные элементы.

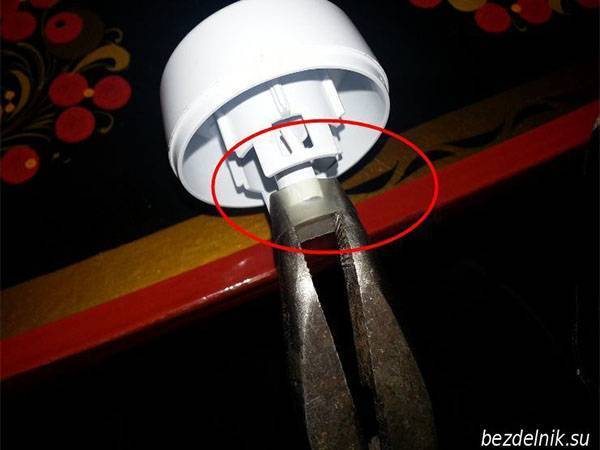

Затем отверткой ослабляются винты крепления, после чего конструкция аккуратно достается из стены. При этом необходимо следить за целостностью изоляционного покрытия проводов. Если оно будет случайно нарушено, нужно тут же замотать повреждения лентой для изоляции. Завершающим этапом является отсоединение проводов от клемм.

После этого можно заняться установкой светорегулятора. К клеммам устройства подсоединяются провода, затем крепеж проверяется на прочность. Следует учесть, что участок провода, выступающего за клемму, должен быть оголен не более, чем на 0,3 см. Лишний конец можно отрезать либо заизолировать.

Не повреждая изоляцию проводов, следует разместить диммер на место, где находился выключатель. Прибор прижимается к стене и фиксируется винтами. Все остальные части конструкции также подсоединяются к светорегулятору.

После завершения работ нужно включить подачу электрического тока и попробовать процесс регулировки света, чтобы проверить корректность функционирования прибора.

Подключение выключателя со встроенным диммером

В продаже часто можно встретить выключатели, конструкция которых предполагает встроенный элемент, регулирующий яркость света. Их установка не отличается от монтажа обычного прибора.

В специально проделанное в стене отверстие вставляется выключатель, с которого предварительно снимается верхняя крышка. Конструкция подсоединяется к проводке и фиксируется болтами. Как и в предыдущем случае, необходимо проконтролировать качество работы: после включения электричества прибор должен позволять диммировать освещение.

Популярные статьи  Рейтинг грилей электрических для дома: ТОП-15 лучших моделей + на что смотреть при выборе

Подключение устройства с выносной кнопкой

Для спальни очень удобно подключить светорегулятор одновременно с простым выключателем, при этом диммер устанавливается вблизи кровати, чтобы регулировать уровень освещения непосредственно со спального места.

В комплект подобного устройства входят дополнительные регулирующие кнопки, устанавливать которые можно на расстоянии до 50 метров от регулятора.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятораНесмотря на разнообразные схемы подключения светорегуляторов, всегда нужно соблюдать основное правило – установка проводится последовательно от источника электричества и кабеля фазы

Для монтажа устройства фазный провод подводится к клемме регулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод перекидывается на клемму B регулятора. Нагрузка же подсоединяется к клемме №2 диммера и нулевому проводу N.

Что такое диммер

Простейший световой регулятор является переменным резистором, включая реостат, но таким вариатором выделяются значительные показатели мощности, чем обусловливается очень низкий коэффициент полезного действия в условиях слишком сильного нагрева устройства.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора
Вариатор повышает экономичность приборов

История изобретения и совершенствования прибора

Первые механические светорегуляторы были изобретены Гранвиллом Вудсом более века назад, и активно использовались для осуществления плавного и медленного затемнения в театральном освещении. Чуть позже появились реостаты. Такие электрические аппараты, изобретённые Иоганном Поггендорфом, применялись для регулирования силы токовых показателей и напряжения внутри электрической цепи. Прибор был представлен проводящим элементом и специальным устройством, плавно или ступенчато регулирующим электрическое сопротивление.

Самые первые вариаторы отличались механическим способом управления и были способны на выполнение только изменения яркость осветительного прибора. Наиболее современные и многофункциональные световые регуляторы оснащаются микроконтроллером, а также обладают целым набором расширенных функций, представленных:

  • управлением яркостью освещения;
  • автоматическим отключением;
  • имитацией присутствия людей;
  • плавным включением и отключением света;
  • различными режимами затемнения или мигания;
  • дистанционным управлением.

К категории наиболее компактных и очень экономичных приборов вполне заслуженно относятся электронные устройства. Все самые современные электронные вариаторы имеют силовой элемент в виде полупроводникового симисторного или транзисторного ключа, но значительная часть таких приборов выдаёт на выходе отсечённые участки синусоиды.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора
Осветительный прибор с регулятором может стать многофункциональным

По этой причине подключать к таким регуляторам любые устройства, нуждающиеся в питании от токовых показателей с низкими показателями коэффициента гармоник категорически нельзя

Важно помнить, что дешёвые и некачественные электронные регуляторы лишены специального фильтра, поэтому способны на генерирование слишком сильных электромагнитных помех

Область применения

Современные световые регуляторы находят широкое применение в бытовых условиях и промышленной сфере. Основное назначение такого устройства представлено экономией электрической энергии, изменением показателей яркости освещения в условиях современных дизайнерских решений, применением освещения при проведении торжеств.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора
Светорегулятор можно совмещать с системами безопасности

Использование регулятора светового потока в лампах накаливания при условии незначительного уровня яркости вечером или ночью является малоэффективным. Кроме того, эксплуатация контролёров при использовании светодиодных лент позволяет легко скорректировать цветность излучаемого светового потока, уровень яркости, а также способствует созданию динамичных световых эффектов не только в жилых помещениях, но и при обустройстве рекламных щитов и современных магазинных витрин.

Какие бывают диммеры?

По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:

  1. Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
  2. Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
  3. Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:

  • Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.

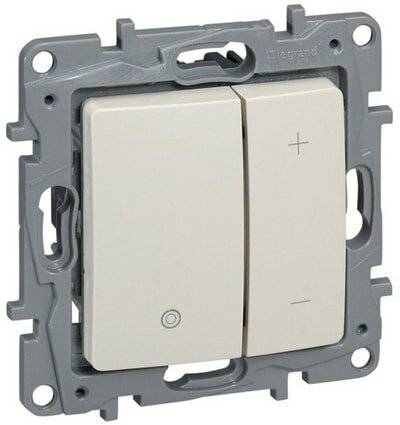

  • Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
  • Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.

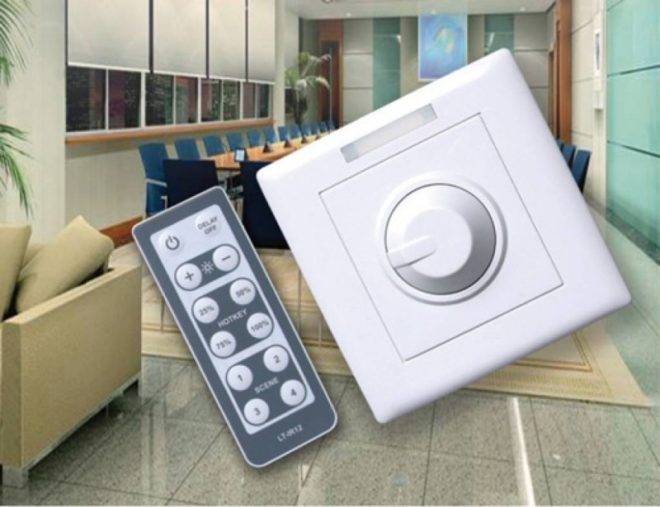

Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.

Диммеры можно разделить по типу регулируемых ими ламп:

  1. Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
  2. Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).

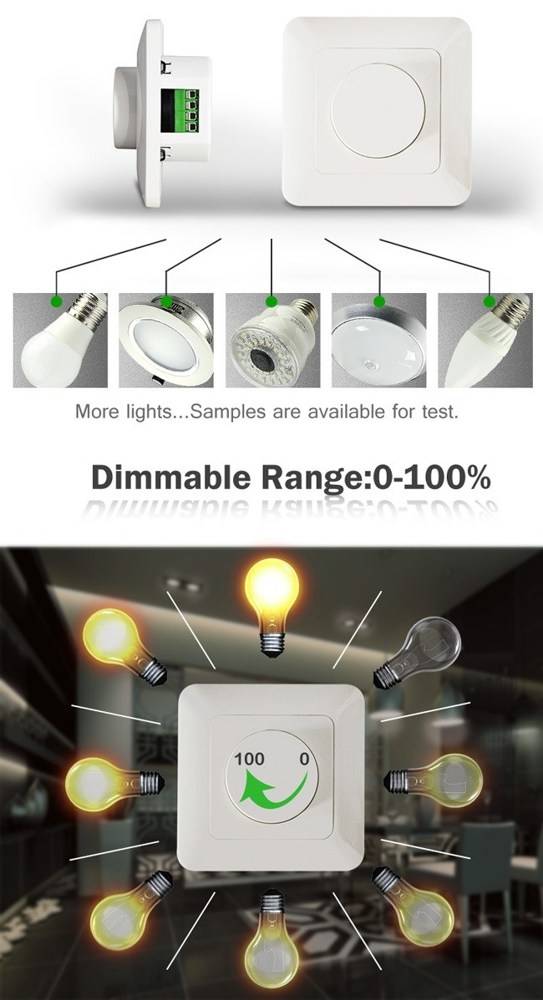

  3. Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.

Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.

Подробнее о диммировании различных типов ламп смотрите в этом видео:

Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.

В чем различия диммеров?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Популярные статьи  Ремонт балкона своими руками: пошаговая инструкция с фото

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Виды прибора и как работает диммер для ламп накаливания?

Особенность самых первых диммеров заключалась в механическом способе управления и способности только изменять яркость осветительного прибора. Усовершенствованные устройства отличаются многофункциональностью.

Такие световые регуляторы обязательно оснащаются микроконтроллером, а также обладают расширенным функционалом, позволяющим:

  • управлять яркостью светового потока;
  • осуществлять отключение в автоматическом режиме;
  • имитировать присутствие человека в помещении;
  • плавно включать и отключать источник освещения;
  • применять разные режимы и эффекты, включая затемнение и мигание;
  • управлять прибором дистанционно.

По типу исполнения выделяются монтируемые в распределительном щите модульные диммеры, моноблочные модели с установкой на разрыв фазы в цепи, а также блочные регуляторы «розетка-выключатель».

В зависимости от конструкционных особенностей и уровня функциональности, все диммеры могут быть представлены несколькими разновидностями:

  • наиболее простые и распространенные поворотные модели, позволяющие регулировать яркость света посредством круглого поворотного устройства;
  • кнопочные модели, позволяющие управлять осветительным прибором посредством нажатия специально выделенных клавиш;
  • сенсорные модели, которые часто оснащаются системами автоматического выключения, таймером и эффектом присутствия.

К наиболее современным устройствам относятся модели с пультом, позволяющие осуществлять управление освещением дистанционным способом. Такими диммерами, помимо включения и выключения источника света, можно легко регулировать уровень световой отдачи.

Именно сенсорный диммер для ламп накаливания  (с ДУ-пультом) применяется при обустройстве системы «умный дом», а дистанционное управление может осуществляться посредством инфракрасного или радиоканала, акустическими или голосовыми командами.

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

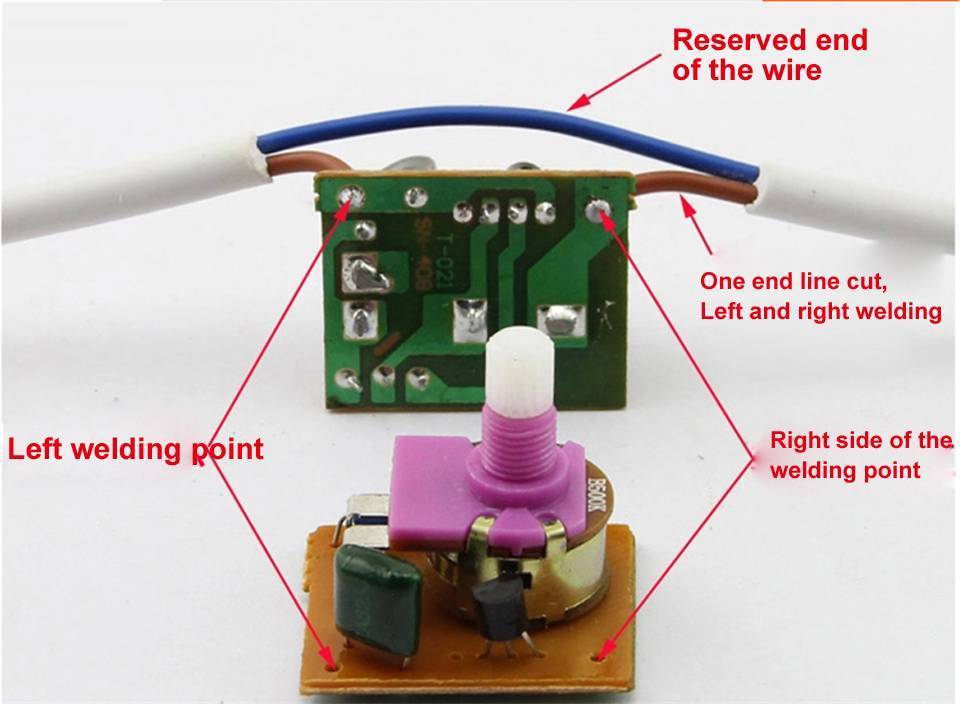

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

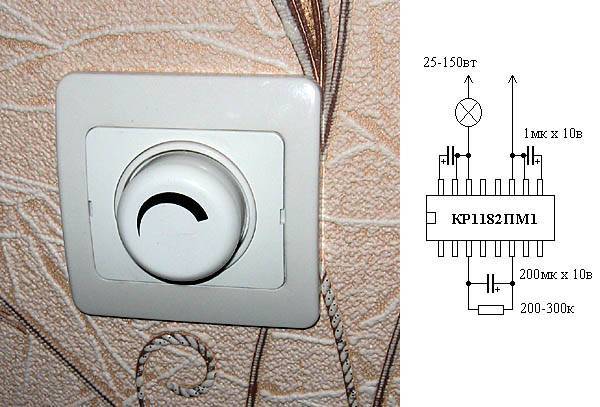

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Применение

Что такое диммер более или менее понятно. На лампу подаётся напряжение, мы изменяем его уровень и таким образом регулируем яркость светильника. Теперь несколько слов о том, когда и где это устройство применяют.

Согласитесь, довольно часто возникают ситуации, когда требуется уменьшение яркости света:

  • зачастую поток освещения необходимо снизить перед сном в спальной комнате;
  • некоторые помещения по дизайнерскому исполнению требуют изменения световой картины;
  • иногда освещение в помещениях переводят в так называемый дежурный режим для того, чтобы сократить расход энергии.

В производственных и бытовых помещениях настраивают светодиодные лампы на разные режимы потребления. При этом выбирается оптимальное освещение и за счёт этого достигается приличная экономия электроэнергии.

Что касается дизайнерских задумок, то сейчас стало модным в больших гостиных или зальных комнатах использовать второстепенное подсвечивание отдельных участков

Второстепенная подсветка продумывается до мелочей, а при помощи диммеров можно увеличить освещение и акцентировать внимание на каких-то деталях интерьера (картина на стене, установленная в нише красивая ваза и т. п.) Таким образом, при помощи подсветки нужная вещь выходит в комнате на первый план

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Светодиодные лампы, регулируемые при помощи диммеров, позволяют получить красочный эффект во время каких-то концертных, рекламных или торжественных мероприятий.

Диммер очень удобен для домашних праздников. Когда гости сидят за столом, требуется яркое освещение, а во время танцев можно его и приглушить. Особенно комфортно и выгодно применение такого устройства во время романтического ужина или свидания, когда не обязательно, чтобы светильник горел на полную мощность. И это только часть общих примеров. Наверняка, у каждого найдётся ещё свой вариант использования диммеров. Так что вещь это нужная, удобная и экономически выгодная, можно устанавливать у себя и советовать знакомым.

Принцип действия диммера

При выборе диммера, следует учитывать тип ламп, с которыми он будет использоваться. Принципы регулировки мощности различных типов ламп (накаливания, галогенных, люминесцентных и др.) отличаются, поэтому их регуляторы освещения построены по различным схемам:

  • 1) разогрев нити накала зависит от величины напряжение, которое подается на нее со светорегулятора. В результате меняется ее яркость свечения. Данная схема применяется для галогенных ламп и ламп накаливания (рабочее напряжение 220 В);
  • 2) с применением трансформатора, преобразующего уровень напряжение, выдаваемого светорегулятором, до значения 12 – 24 В. Эта схема предназначена для работы с низковольтными галогенными лампами. Следует учитывать, что трансформатор, применяемый в данной схеме, должен быть электронным и регулируемым, обеспечивающим «мягкое» включение. Это необходимо, для разогрева нити лампы. При первоначальном небольшом токе отсутствует ее перегрузка;
  • 3) с применением ламп, имеющих в составе электронный дроссель. Такие лампы называются люминесцентными. Электронная схема, по которой построен диммер, преобразует напряжение сети до значений в интервале 0 – 10 В. Это напряжение, поданное на электроды лампы, регулирует мощность создаваемого между ними электрического разряда, что управляет силой свечения газа.
Популярные статьи  Лучшие пылесосы-швабры: рейтинг популярных моделей + ценные рекомендации покупателям

Регулирование рабочих параметров — управление работой

Существует 4 способа управления работой диммера:

  • — механический;
  • — электронный;
  • — акустический;
  • — дистанционный.

Наиболее простой и распространенный способ – механический (с поворотной ручкой). Он предполагает наличие в схеме потенциометра, включенного в низковольтную управляющую цепь силового элемента – тиристора, дросселя, реостата и др.

Светорегулятор диммер, регулировка напряжения которого имеет электронное управление (кнопки, сенсоры), имеет в своем составе различные датчики.

Дистанционное управление светорегулятором осуществляется с помощью пульта управления по радиоканалу или ИК-сигналами.

А для управления акустическим светорегулятором применяется звуковой сигнал (хлопок, голосовая команда и др.).

При выборе данного типа выключателя также следует учитывать суммарную мощность подключаемых к нему ламп. Значение максимальной мощности диммера рекомендуется выбирать больше расчетной мощности нагрузки. Стандартная мощность бытовых диммеров колеблется от 40 до 1000 Вт.

Похожие материалы на сайте:

  • Выключатели с подсветкой
  • Перенос розетки
  • Как установить розетку

Схемы подключения

Монтаж выполняется в определенной последовательности. После отключения питания необходимо убедиться, что выключатель обесточен. Затем крышку устройства снимают с корпуса, ослабляют крепления и вынимают прибор из ниши в стене. В случае повреждения изоляционного слоя проводов открытые участки необходимо закрыть несколькими слоями изоленты. Провода подсоединяют к клеммам диммера, следя, чтобы их оголенные концы имели длину до 3 мм. Диммер с подключенными проводами размещается на месте выключателя и надежно фиксируется. Остается подключить питание и проверить исправную работу устройства.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятора

Монтаж выключателя с диммером ничем не отличается от стандартной последовательности работ при установке обычной модели. Если необходимо подключить одновременно выключатель и диммер, последний лучше разместить ближе к обычному месту отдыха. Если в комплекте поставляют дополнительные выносные кнопки, их можно монтировать на расстоянии до 50 м от светорегулятора.

Фазный провод при этом подводится к соответствующей клемме регулятора света и первым клеммам каждой кнопки. Вторые клеммы кнопок соединяются с клеммой В на регуляторе. Нагрузку подключают на вторую клемму диммера и к нулевому проводу.

Составляющие беспроводного модуля

Конструкционно выключатель беспроводного типа очень прост и состоит из двух рабочих компонентов: приемника и передатчика. Каждый из этих узлов имеет свою зону ответственности и выполняет строго определенные функции, обеспечивающие корректное управление осветительной системой.

Устройство и принцип работы приемника

Приемник представляет собой радиоуправляемое реле, которое в процессе работы улавливает соответствующий сигнал и замыкает гальваническую цепь бытовой электропроводки.

Ставится реле в максимальной близости от осветительного прибора, либо где-то по соседству, но обязательно в месте, попадающем в зону охвата действия передатчика.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятораБлагодаря компактности принимающего радиореле, его можно расположить в люстре, бра или торшере. Когда хочется взять под контроль управление точечными светильниками, приемник уместно «спрятать» за подвесной потолок

Еще один вариант – вмонтировать элемент в распределительную коробку, если ее габариты позволяют осуществить это технически. Управление мини-прибором осуществляется с пульта ДУ, смартфона, планшета, компьютера через Wi-Fi или посредством радиоволны.

Специфика действия передатчика

Для корректной работы передатчик не нуждается в подключении к действующей электросети. Питание обеспечивают автономные источники энергии – батарейки.

В более продвинутых моделях стоит маленький внутренний генератор, вырабатывающий электроток в момент, когда пользователь нажимает на клавишу. Энергетический импульс, возникающий в это время, трансформируется в радиосигнал, который улавливает приемное устройство.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятораКоманды модулю подают с пульта ДУ или через телефон, имеющий доступ к Wi-Fi. Таким способом удается контролировать одновременно до 8 приборов

Передатчик сигнала, укомплектованный энергогенератором, стоит дороже аналогичной модели на батарейках. Но цена быстро компенсируется удобством пользования, а хозяевам не приходится всякий раз думать, как не забыть и вовремя заменить отработавшие ресурс батарейки.

Объем зоны охвата устройства зависит от многих параметров. В первую очередь на это влияют общие технические характеристики изделия и конструкционные особенности помещения (планировка, наличие мебели, фальшь-стены и пр.), где размещается модуль.

Простые бюджетные устройства передают корректный сигнал в радиусе 20-50 метров. В более продвинутых моделях этот показатель достигает 350 метров, но цена на такие мощные приборы пока что еще «кусается».

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятораПередатчик сигнала, функционирующий на аккумуляторных батарейках, отлично справляется с включением и выключением света в помещениях, долго служит и требует от хозяев только одного – своевременной подзарядки батареек при помощи зарядного устройства

Отдельные производители выпускают продукцию с расширенным функционалом. «Умные» устройства берут на себя не только стандартное управление включением/отключением лампочек, но и регулируют интенсивность работы световых приборов и степень освещенности помещения. Обеспечивает работоспособность этого режима специальный компонент – диммер.

Что такое диммер и как он работает: устройство и принцип работы типового светорегулятораУстройство, оснащенное диммером, позволяет выставлять максимально удобный для себя уровень насыщенности светового потока. Это действие осуществляется удерживанием или прокручиванием рабочей кнопки, расположенной на самом выключателе

Назначение диммера – регулировка электрической мощности, отвечающей за яркость света. Прибор нормально работает как со светодиодными, так и с традиционными лампами накаливания.

Плюсы и минусы приспособления

Светорегулятор (диммер) имеет множество преимуществ:

  • автоматическая работа, самостоятельное выключение;
  • возможность регулировать световые параметры через радиоканал, посредством шумового эффекта (например, хлопка), голосом, с помощью инфракрасного излучения;
  • совместимость с различными лампами: устройствами белого света и цветными светодиодами;
  • защита лампочек от перегорания при скачках напряжения в сети;
  • возможность имитировать присутствие владельцев дома или квартиры, что помогает защитить недвижимость от несанкционированного проникновения;
  • эффективное применение при создании цветомузыки.

Вместе с тем у диммеров есть и недостатки. К ним относятся следующие нюансы:

  • риск появления электромагнитных помех;
  • нелинейная зависимость характеристики напряжения на выходе;
  • некоторые лампы, например, те, которые подключаются через пускорегулирующие установки, не работают с диммерами;
  • несинусоидальная форма выходного напряжения;
  • малый КПД при контакте с лампочками накаливания.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
