Цоколи светодиодных ламп: виды, маркировка, технические параметры + как подобрать нужный

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Цоколь 2G11

Еще более компактный вариант, предназначенный для люминесцентных ламп, которые вставляются в светильники особо малых габаритов, что совершают освещение небольшой территории, но тем не менее используются как для внутреннего, так и для наружного осветления прилагаемой площади.

Цоколь G12

Предназначены для металлогалогенных небольших лампочек, которые отличаются прекрасной цветопередачей и светоотдачей, поэтому широко используются в сфере ландшафтного дизайна, часто для подсветки фасадов, монументов или фонтанов. Относительно долговечны. Стабильно работают в наружных условиях и в целом неприхотливы. Довольно популярная подгруппа.

Цоколь G13

Применимы для установления стандартных ламп люминесцентного типа Т8, с колбой, диаметр которой до 26 мм. Их газоразрядный подвид отличается повышенной экономичностью сравнительно большой освещаемой площадью и явно большей долговечностью, чем аналогичные лампы накаливания. Используется как правило для внутреннего пространства.

Цоколь R50

Самая популярная сфера потребления этой группы – в спотах (разновидность точечных светильников) или в подвесных потолках. Зеркальные лампы набирают известности в домашнем освещении из-за своей низкой стоимости. Тип колбы зачастую каплевидный.

Читайте далее:

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Как правильно расположить точечные светильники на натяжном потолке

Что измеряется в люменах и какие нормы освещенности на 1 квадратный метр?

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Для каких типов ламп подходит цоколь е27

Осветительное оборудование отличается не только патронами. Важными являются технические характеристики: напряжение, мощность и допустимые показатели температур. В соответствии с этой информацией выбирают те или иные лампы.

Единственный промах, который легко решается — это диаметр винтового цоколя. Производители предлагают на выбор различные переходники. Правда, тогда патрон будет удлинен, а лампочка сильнее выделяться из-за плафона. Зато все будет работать исправно.

Если совершить ошибку в выборе типа лампы, то можно ошибиться с нагревом и патрон начнет плавиться. Неверное напряжение приведет к выходу из строя какого-либо прибора.

Лампа накаливания

Классический тип ламп с вольфрамовой или угольной нитью накаливания внутри по популярности занимает лидирующую позицию. Главной причиной тому является низкая цена. Технические характеристики выглядят следующим образом:

• световой поток около 9-19 Лм/Вт;
• мощность от 25 до 150 Вт;
• напряжение может быть 230 и 380В;
• долговечность равна примерно 1000часам;
• цвет — желтый.

Однако, на современном рынке лампы накаливания заметно уступают другим аналогам.

Важно! Нити накаливаются до 2-3 тыс. градусов по Цельсию, из-за чего пластиковые патрону нередко плавятся от нагревания

Внутри колбы в рабочем режиме происходит образование паров, которые приводят к помутнению стекла

В результате степень освещенности снижается

Внутри колбы в рабочем режиме происходит образование паров, которые приводят к помутнению стекла. В результате степень освещенности снижается.

В группе ламп накаливания выделяют несколько отдельных видов. С внутренними покрытием из серебра рефлекторные приборы применяются в том случае, когда нужен направленный свет. Для создания яркой обстановки подключают иллюминационные лампы с покрытием внутри или снаружи колбы из неорганических пигментов. Стоит отметить, что мощность при этом может достигать всего 10-25 Вт.

Лампы с пигментированным покрытием

Для дизайнерского освещения производители предлагают устанавливать декоративную продукцию. Она отличается формой прозрачной колбы и крупными спиралями нитей внутри.

Галогеновые

Этот тип ламп усовершенствован наличием галогеновых паров в вакууме колбы меньшего размера. При этом мощность увеличена в 2 раза. Вольфрамовая нить служит от 2000 до 5000 часов. При этом световой поток имеет показатель 17-20 Лм/Вт. Изделия, которые дополнены бромом или йодом освещают примерно на 10 Лм/Вт сильнее. Рабочее напряжение может составлять как 220В, так и 12В.

Энергосберегающие

Люминесцентные лампы потребляют в 5 раз меньше энергии, чем обычные. То есть на излучение дневного (белого) или желтого света мощностью от 25 до 600 Вт уйдет 5 и 120 Вт соответственно. Световой поток составляет 44-70 Лм/Вт.

Срок службы равен 1000-15000 часам. Но есть мнение, что частое соединение и обрыв контактов приводит к сокращению этих показателей.Во время свечения выделяется ультрафиолетовое излучение, которое иногда отрицательно сказывается на здоровье человека.

К особенностям энергосберегающих ламп относят 2 момента. Первый заключается в наборе цвета. На это уходит от 3 до 120 секунд. Второй нюанс — это мерцание. Если это происходит — значит прибор скоро выйдет из строя. Применение имеет ограничение относительно температуры. Нельзя использовать лампочки при температуре ниже −15 градусов по Цельсию.

Важно! Стоит отметить наличие фосфора и ртути. Если колба разобьется, то помещение следует сразу проветрить, а осколки сразу убрать

Светодиодные

Эти лампы стали активно вытеснять другие аналоги за приличную экономию электроэнергии. При потреблении 4-15 Вт светит прибор на 30-150 Вт. При этом световой поток составляет 80-120 Лм/Вт, а нагревание корпуса практически отсутствует. Работают такие лампы под напряжением в 12, 24, 220 В. Служат от 15000 до 50000 часов.

В отличие от других вариантов, некоторые светодиодные приборы допускаются для использования в сети с диммерами. Внутри корпуса встроена специальная схема, которая воспринимает сигналы, подаваемые устройством. Об этом производителей указывает на упаковке.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

• резьбовой – Эдисона Е;
• штырьковой G;
• штифтовой B;
• цоколь, контакты в котором утоплены – R;
• фокусирующий – Р;
• софитный аналог S;
• кабельный вид К;
• телефонный – Т;
• бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Особенности электронного балласта

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Световой поток

Именно этот параметр помогает получить представление о реальной силе производимого прибором света. Измеряется он в люменах, краткое обозначение – лм. Зная оба показателя, легко определить световую эффективность лампы. Формула такова:

Световой поток/мощность = светоотдача.

Если получилось значение от 90–100 лм/Вт, значит, прибор будет светить так же ярко, как лампочка накаливания мощностью в 7–8 раз выше. Получается, что обычную стоваттную заменит светодиодный аналог на 12–15 Вт. Зная разницу мощностей, легко высчитать количество сэкономленной электроэнергии при использовании более эффективной лампы.

Виды штырьковых цоколей

Штырьковые цоколи G изготавливаются в форме вилки. Сегодня, они применяются для люминесцентных, галогенных и светодиодных ламп.
В характеристиках держателя, цифры после буквы обозначают расстояние между штырьками (контактами) в мм – G4, G9 и прочее.

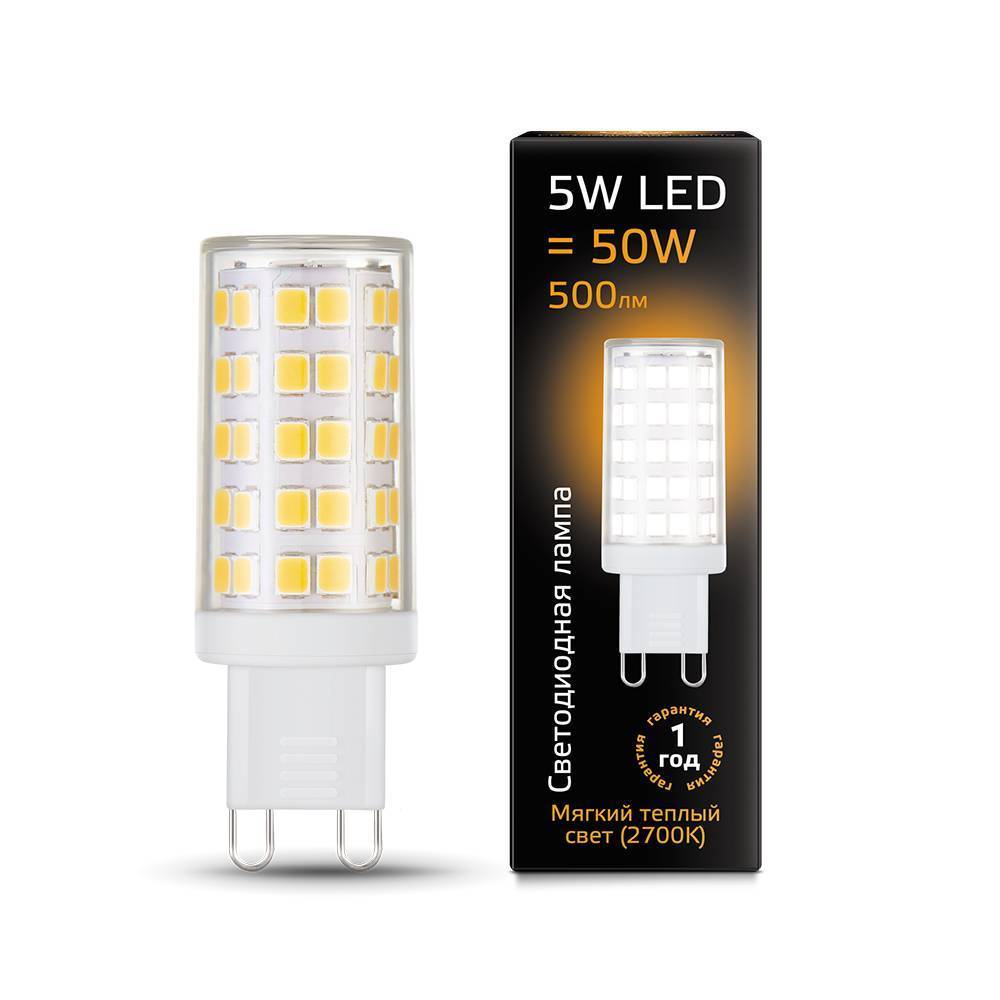

Светодиодные лампы с цоколем G9 — небольшие лампочки с заявленной мощностью 2 Вт. Используются в елочных гирляндах, в подсветке на натяжных потолках или в декоративных ночниках.
Светодиодные лампы с цоколем G4 – крохотные диоды с 4 мм расстоянием между штырьками. Однако, в отличие от G9 у данных лампочек штырьки длиннее и тоньше. Такие лампочки работают только от 12В блока питания и в специальных светильниках – рефлекторах. Практически не используются в домашнем обиходе.

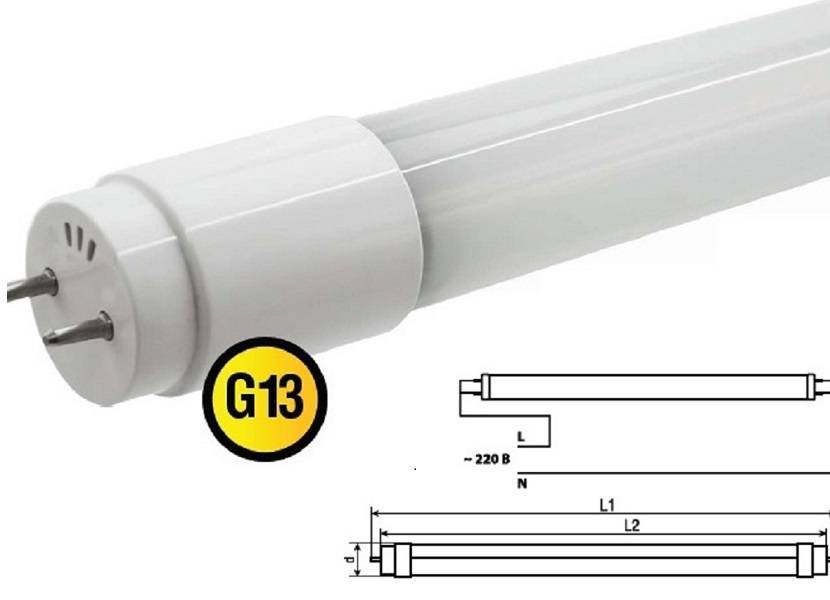

G13 – аналог люминесцентных трубчатых ламп G13 с дневным светом. Обладают мощностью от 10 до 24 Вт. Применяются для освещения промышленных или складских помещений, например, светодиодная лампа Т8 с цоколем G13
Существуют цоколи G со своеобразным утолщением контакта, тогда к одной заглавной букве прибавляется вторая U: GU10 GU5, GU53 и др.
GU10 – держатели со своеобразным утолщением контактов для поворотов внутри патронов светильников.
GU5.3 – лампочки во встраиваемой системе освещения с типом источника света MR16 (витрины магазинов, декор), которые способны функционировать как от тока напряжением 12В, так и от 220В
GU6.35 – аналог цоколя GU5.3, только с большим расстоянием между контактами (6,35) и работающий от сети 220В.

Также есть и другие подтипы цоколя G с дополнительными маркировками X, Y, Z.
GX53 – отличие конструкции от G5.3 в том, что лампочки в патрон не просто вставляются, но и еще прокручиваются. Используются в точечных светильниках в подвесных и натяжных потолках.
Последняя маленькая латинская буква в названии держателя обозначает количество содержащихся в нем контактов: s-1, d-2, t-3, q-4, p-5.

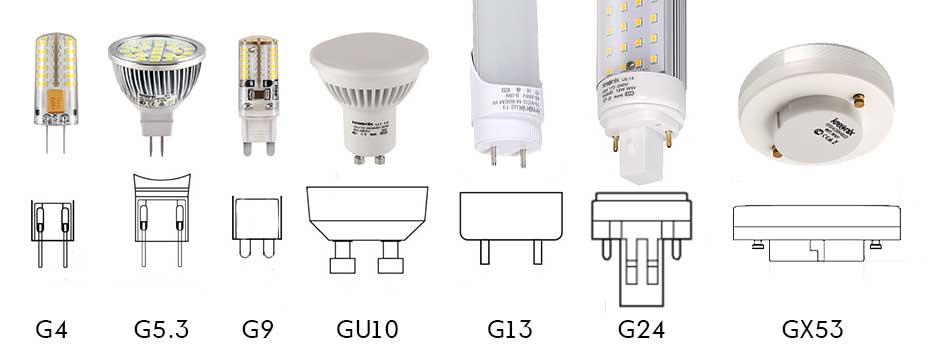

Сравнительная таблица внешнего вида держателей Е и G

Filament лампы

Разнообразие лампочек на светодиодах с цоколем Е14 и Е27 не перестаёт расширяться. Очередным ноу-хау стали, так светодиодные лампы филамент (от англ. filament – нить), которые внешне очень схожи с лампами накаливания. Ученым удалось на практике реализовать светодиодный конструктив, визуально напоминающий нить накала и не требующий дополнительного теплоотвода. Использование филамент лампы (ФЛ) в быту, как правило, основывается на эстетических соображениях. В устройстве светодиодной лампы filament основным элементом являются светодиодные нити, от количества которых зависит суммарная мощность изделия. Каждый отдельный филамент – это тонкий стеклянный стержень, поверхность которого равномерно покрыта электрически связанными SMD-светодиодами. Сверху по всей длине нанесён слой люминофора, что придаёт нити жёлтый оттенок. Отвод тепла в ФЛ происходит через тонкую стеклянную колбу, внутренний объём которой заполнен газовой смесью.

Зачастую нехватка места для драйвера вынуждает производителей устанавливать модуль питания низкого качества непосредственно в цоколе осветительного прибора. Результат такого подхода – чрезмерно высокий коэффициент пульсаций, негативно воздействующий на зрение. Чтобы избавиться от вредного мерцания и составить конкуренцию обычным LED лампам, фирмы-изготовители модернизировали конструкцию ФЛ. Между цоколем и колбой стали делать вставку в виде пластикового кольца, за которым скрывается высококачественный драйвер.

Каждый из рассмотренных образцов пользуется спросом на потребительском рынке, а значит, будет развиваться дальше. Возможно, вскоре в устройстве светодиодной лампы на 220В появятся новые функциональные блоки, о назначении которых мы обязательно расскажем в своих статьях.

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

• Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
• Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
• Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
• Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
• Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
• Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

• V – вариант с коническим концом.
• U – цоколь люминесцентных ламп.
• A – лампочка для машин.

Индекс цветопередачи источника света

Параметр, который является одним и наиболее важных, он влияет на восприятие цветов. Не путайте индекс цветопередачи и цветовую температуру это совершенно разные понятия.

Дело в том, что при одинаковой цветовой температуре один и тот же предмет, а вернее его цвет, может выглядеть совершенно по-разному. Это особо критично для фотографов, художников, видео-операторов.

За эталон цветопередачи принимается солнечный свет, при котором этот параметр равняется 100, лампы накаливания – 90, а хорошие LED имеют более 80. Величина относительная и безразмерная. На коробке от источника света обозначается, как «Ra». Ниже приведен пример как выглядят цвета при разных Ra.

Красный зеленый и синий цвета при разных показателях Ra

Виды осветительной оптики

Лампы накаливания

Классическая лампочка Эдисона представляет собой сферическую стеклянную конструкцию, где в безвоздушном пространстве находится вольфрамовая проволока, которая и излучает свет при нагревании. Электроны разогревают тончайшую проволоку, провоцируя электромагнитное тепловое и световое излучение. КПД таких приборов колеблется в диапазоне 6–8%. Он зависит от максимальной температуры накаливания, поэтому большинство бытовых лампочек ограничены в интенсивности свечения. Её жёлтый оттенок обусловлен низкой по современным меркам температурой нити — 2000 градусов по шкале Кельвина. Так, цветовая температура далека от оттенка солнечного света, что делает автолампу накаливания не самой приятной глазу человека. При более высоких температурах нить перегорает, а из-за оседания частиц вольфрама на стекле ограничивается прозрачность последнего. Таким образом, лампам накаливания свойственно затуманивание. В силу своей конструкции, классические автолампочки не позволяют фокусировать их световой поток отражателями. Такие приборы производятся с маркировкой R2, но в магазине их не встретить — стоит признать, что место им в музее.

Галогенные лампы

Их появление лишило пользователей множества неудобств, связанных с использованием классических ламп. Улучшения начались с формы колбы, которая позволила сократить длину нити. Сама же конструкция из кварцевого стекла стала похожа на цилиндр. Полость таких автоламп наполняется инертным газом с парами галогена (йод, бром и прочие). Такой внутренний состав ламп позволил им совершать самоочищение, так как молекулы вольфрама попадают обратно на нить накаливания. Стеклянная поверхность постоянно пропускает много света, делая такие автолампы более практичными в эксплуатации. Именно галогенные осветители начали поддерживать более высокую температуру накаливания, изменив диапазон цветовой температуры до 2700–3000К.

Крайне не рекомендуется прикасаться к стеклянной поверхности таких ламп, ведь отпечатки пальцев в дальнейшем мешают равномерному распределению энергии по колбе. Его нарушение приводит к трещинам и необратимым поломкам.

Ксеноновые лампы (газоразрядные)

Такие осветительные приборы являются самой последней технологией в автомобилестроении. Схожие внешне с галогенными лампами, работают они иначе: колба, накачанная ксеноном, получает разряд, который провоцирует дугу электронов создавать свечение. Цветовая температура этой оптики самая высокая и на значении около 8000К излучает синий оттенок. Спектр света на отметке 5000–7000К похож на солнечный, что делает такие автолампы наиболее приятными для зрения. Их эффективность в разы выше ранее описанных, а долгий срок работы и надёжность обеспечены конструкцией: отсутствует нить накаливания, которая могла бы сломаться в случае тряски. Они разжигаются быстрее классических и дают далёкий и чистый свет.

В качестве минусов таких приборов отмечена потребность в стороннем оборудовании. Помимо этого, для разжигания требуется до 20000 вольт. Спорным качеством является и уровень света: с одной стороны, он повышает обзор хозяина машины, но с другой — может ослепить встречных водителей.

Ксеноновые лампы ввиду сложной конструкции могут быть произведены только на заводе, что повышает их качество в целом, исключая шанс приобретения кустарных образцов.

Светодиодная оптика

Изначально в качестве автомобильные светодиодные лампы были использованы в верхних стоп-сигналах и задних фарах. Впервые белые светодиоды в освещении использовала фирма Audi в модели A8 W12 в 2004 году. Прошло чуть более десяти лет, но технология LED готова полностью заменить использующиеся на данный момент технологии. Ежегодно мощность светодиодов удваивается, что делает допустимым создание киловаттного устройства всего через 5 лет.

Преимуществами LED-технологии являются:

• Устойчивость к вибрации и ударам;
• Долгий срок службы;
• Малые затраты энергии;
• Высокий показатель яркости;
• Экологическая чистота.

Для замены обычных ламп на светодиодные не нужно менять цоколь или покупать стороннее оборудование — достаточно просто узнать тип гнезда на автомобиле и свериться по таблице идентичности осветителей.

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Как правильно подобрать нужный цоколь?

По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.

Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.

Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53

При выборе следует знать некоторые нюансы:

1. Модели с держателями G9 рассчитаны только на 220 В.
2. Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
3. Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.

К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.

Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.

О дополнительных параметрах выбора светодиодных светильников читайте в этой статье.
