BIM – новейшая технология, которая важна для каждого строителя

Как работает BIM в PlanRadar

Решение openBIM PlanRadar призвано создать единую среду данных и объединить всех участников строительно-инвестиционного процесса: заказчика, застройщика, генпроектировщика, подрядчиков, субподрядчиков по проектированию, логистов, поставщиков.

Главное преимущество проекта PlanRadar и цель – это эффективный и удобный набор специализированных инструментов для совместной работы целой команды, доступных в любое время с любого девайса. В реальности удаленной работы и ведении разных объектов в разных частях мира облачный сервис выигрывает у любого десктопного решения.

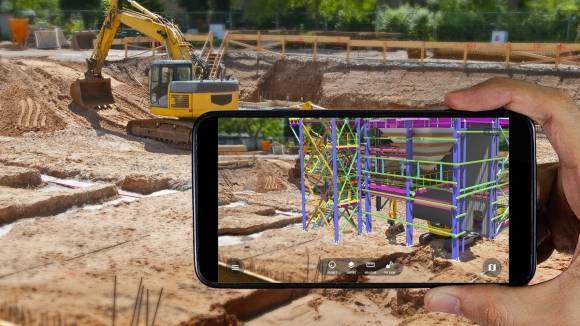

Работать с openBIM очень легко: полная BIM-модель объекта доступна за секунду, нужно лишь перетащить файл в проект PlanRadar. Наше программное обеспечение позволяет загружать IFC-файлы, экспортированные из Revit, ArchiCAD, AllPlan, Navisworks и других программ. Среди других преимуществ openBIM решения мы можем назвать следующие:

  • Возможность использовать чертежи и объемные модели в автономном режиме — без доступа к Интернету.
  • Простая навигация, возможность мгновенно просматривать все планы, разрезы чертежей.
  • “Режим ходьбы” дает буквально погрузиться в виртуальную реальность и осуществить просмотр здания со всех перспектив. Благодаря объемным данным модели вы с легкостью получите максимальную информацию, не находясь при этом непосредственно на объекте, и просмотреть здание в разрезе в том месте, где это необходимо. Настройка “Скорость ходьбы” позволяет контролировать скорость, с которой просматривающий передвигается вокруг модели.

BIM – новейшая технология, которая важна для каждого строителя

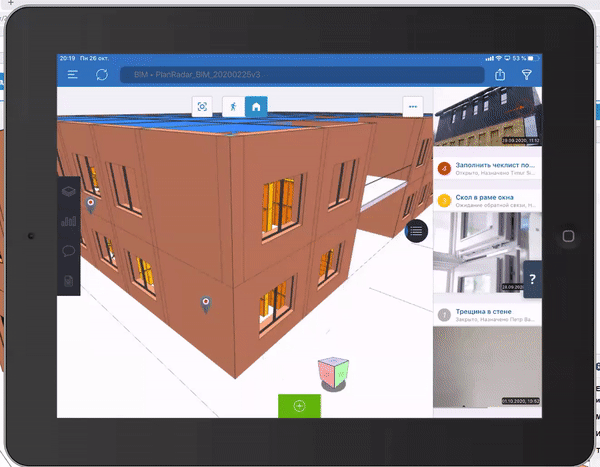

Возможность создавать и просматривать задачи на объемных моделях. Благодаря детальной и объемной прорисовке модели, получается быстро узнать местоположение задачи или дефекта на объекте.

BIM – новейшая технология, которая важна для каждого строителя

Инструмент под названием “Плоскость сечения” позволяет “спрятать” определенные секции постройки и заглянуть в недоступные для просмотра места.

BIM – новейшая технология, которая важна для каждого строителя

Инструмент “Линейка” измеряет расстояние от выбранной точки к другой  от любого элемента строительной модели.

BIM – новейшая технология, которая важна для каждого строителя

Используя “Модель дерева” вы можете получить доступ ко всей информации любого объекта. Также возможно просмотреть план каждого этажа в отдельности.

BIM – новейшая технология, которая важна для каждого строителя

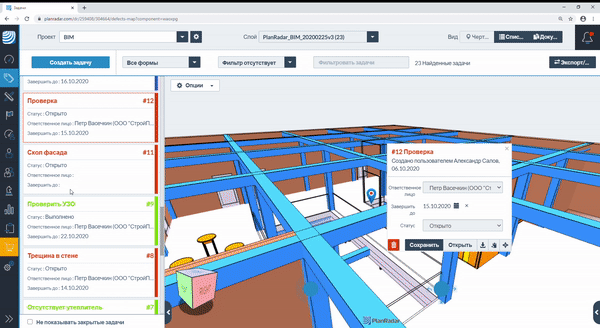

После того как вы загрузили BIM-модель в PlanRadar в веб-браузерной версии, вы также получаете к ней доступ и в мобильном приложении. Вы сможете с легкостью визуализировать готовый объект и быть в курсе всех изменений, даже если у вас под рукой только смартфон.

BIM – новейшая технология, которая важна для каждого строителя

Протестируйте PlanRadar бесплатно

Автор статьи

ROI для BIM

С началом применения технологий информационного моделирования в строительстве и их распространением начались попытки оценить их воздействие, эффект на строительство с точки зрения оптимизации затрат, снижения потерь от неизбежных ошибок и плохой координации. Тема возврата от инвестиций (ROI – Return on Investment) стала более чем актуальной. В 2007 году Центр CIFE Стэнфордского университета провел исследование на 32 крупных проектах, в которых использовался BIM подход.

  • Результаты получились следующие:
  • на 40% сокращаются незабюджетированные изменения;
  • точность сметных расчетов повысилась до 3%;
  • время разработки смет снижается на 80%;
  • экономия за счет выявления коллизий до строительства – до 10% стоимости контракта;
  • до 7% сокращения времени выполнения проекта.

В отчете McGraw Hill Construction Report 2014 года представлены результаты расчетов возврата инвестиций в зависимости от уровня внедрения BIM-технологий в компании (Рис. 8). При глубоком использовании BIM около 50% компаний показали ROI от 25% и выше, что является довольно впечатляющим показателем и убедительным аргументом для внедрения информационного моделирования.

Статистика, приведенная в западных источниках, утверждает, что большинство генеральных подрядчиков, использующих BIM, извлекают выгоду уже сегодня. Более семи из десяти генеральных подрядчиков отмечают положительные значения ROI при использовании BIM. По сравнению с другими, они, вероятнее всего, получат окупаемость выше 100%. Данные статистики позволяют оценить динамику роста понимания эффективности BIM с разных точек зрения для «компаний-новичков» и «компаний-бывалых» (Таблица 1).

Таблица 1. Преимущества для компаний, применяющих BIM

Выгоды для компании «Новички» «Бывалые»
Увеличение прибыли 7% 43%
Сохранение продолжительности конкретных цепочек работ 14% 58%
Сокращение количества изменений в проекте 23% 77%
Повторные сделки с бывшими клиентами 19% 61%
Предложение новых услуг 28% 72%
Маркетинг нового бизнеса для новых клиентов 28% 71%
Повышение производительности труда персонала 46% 71%

Приведем также пример расчета возврата инвестиций в BIM одной строительной компании (Рис. 9). В первой колонке название проекта, во второй – стоимость проекта, в третьей – стоимость виртуального проектирования и строительства (VDC), включая программное обеспечение, обучение и затраченные на эти работы человеко-часы, в четвертой – процент виртуальной модели от стоимости проекта. Экономия за счет использования виртуального моделирования посчитана за счет тех заявок на изменения, которые появились бы при традиционном способе работы, но которых удалось избежать за счет использования моделирования. При этом ROI составил от 2 до 12.

Все больше архитекторов и инженеров по всему миру делают шаги в сторону BIM. Все больше строительных организаций настаивает на применении BIM. Эта технология экономит средства на всех стадиях жизненного цикла здания, но наибольшую эффективность она приносит тогда, когда речь идет о комплексном подходе в работе с объектом, поскольку, чем правильнее информационная модель создается изначально, тем больше она дает пользы потом, в том числе сокращает количество ошибок и простоев на стройке, улучшает понимание между заказчиком, проектировщиком, строителем.

Плюсы и минусы BIM-технологии

Что можно записать в копилку достоинств этой современной технологии:

  • наглядная визуализация, полезная не только разработчикам, но и контролирующим органам;
  • возможность оперативного внесения необходимых изменений в проект с наглядным обзором всех проекций;
  • значительное сокращение сроков подготовки проекта и его документации;
  • снижение количества ошибок в расчётах;
  • возможность контроля за ходом работ в автоматическом режиме;
  • снижение затрат и сроков ввода здания в эксплуатацию.

Но есть в этой бочке меда и своя ложка дёгтя. И самый главный недостаток – незавершённый процесс разработки программного обеспечения. Есть ещё слишком много недочётов, которые предстоит исправить.

Популярные статьи  Умные счетчики газа: как устроены и работают умные расходомеры + особенности монтажа новых счетчиков

BIM – новейшая технология, которая важна для каждого строителяКроме того, пока эти технологии очень сложно осваивать, это требует времени и терпения, а также способности работать с большим объёмом информации

Но даже с этими недостатками BIM-технологии – это прорыв. Даже Билл Гейтс как-то сказал, что в будущем останутся только те организации, которые перейдут на BIM.

Что такое BIM-проектирование?

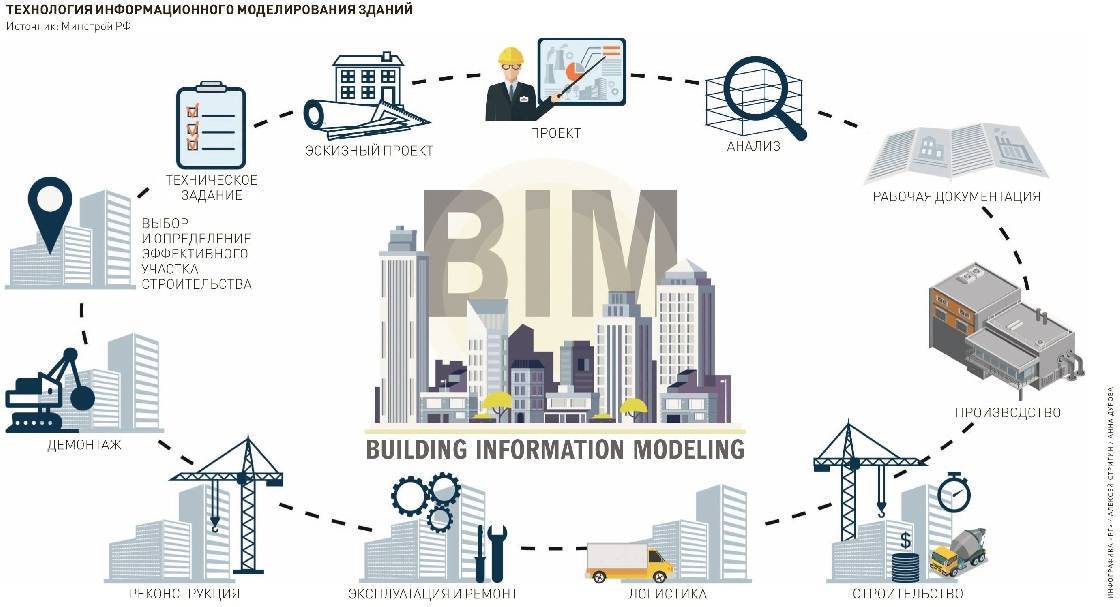

Информационное моделирование (BIM) – набор технологий и процессов, которые должны приводить к улучшению результатов на различных этапах жизненного цикла объекта строительства, включая ранние этапы концептуального планирования и обоснования инвестиций, изыскания и проектирование, закупки и строительство, ввод в эксплуатацию, техническое обслуживание и извлечение прибыли, а также снос или реконструкцию.

Как ты понял, благодаря цифровому моделированию можно строить объекты не из говна и палок, как это часто происходит, а на основе информационного 3D-макета, где до мелочей просчитываются параметры всех объектов еще на стадии проектирования, и, в целом, на протяжении всего жизненного цикла объекта. Это называется BIM-моделированием

Огромным плюсом цифрового моделирования является то обстоятельство, что любое изменение сразу становится известно всем участникам и корректируется в документации и/или спецификации. Это существенно подтягивает контроль за ходом проекта, как со стороны менеджмента, так и с инвестиционной стороны.

Плюсы применения стандарта BIM на пальцах:

  • Максимальное взаимодействие всех участников процесса: строителей, прорабов, проектировщиков, координаторов, подрядчиков, субподрядчиков. В общем, всех кто каким-то образом принимает участие в проекте более тесно сотрудничают друг с другом

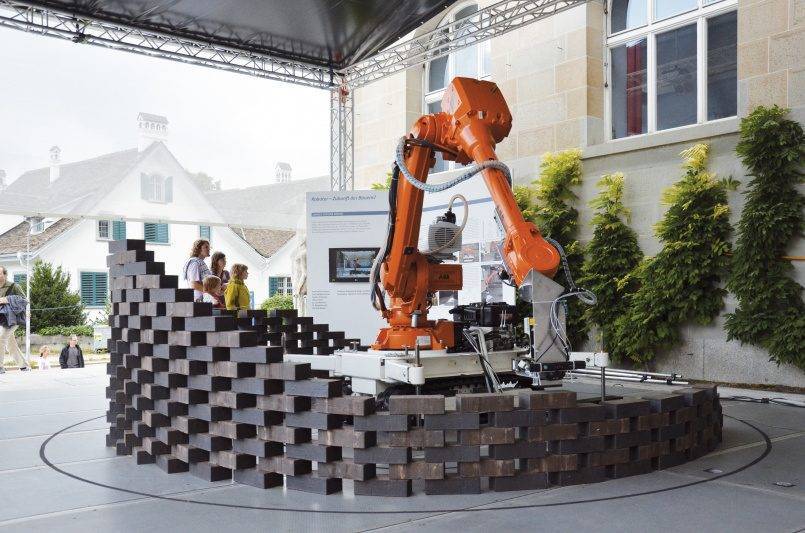

  • Элементы могут быть собраны в другом месте, а не создаваться непосредственно на участке строительства. Монтаж всей конструкции значительно упрощается
  • Единая информационная система — она даёт возможность аккумулировать все данные в одном месте (как вариант — облачная платформа)
  • Возможность просчитать все инвестиции проекта еще на стадии концепта, что дает значительное снижение издержек, расходов на страхование, материалы, оплату труда, документирование и т.п.
  • Снижение до нуля вероятности возникновения ошибок на всех этапах жизненного цикла, что дает уменьшение рисков в целом
  • Наиболее точный прогноз сроков строительства и завершения проекта

Эксплуатация, кстати, тоже входит в этот жизненный цикл, т.к. стройка по канонам BIM подразумевает окупаемость инвестиций после завершения строительства. Все данные, которые накапливает 3D-модель агрегируются в специальном программном обеспечении (об этом поговорим ниже). Это позволяет в дальнейшем обслуживать здание подрядчикам или управляющим компаниям.

Вся мощь Building Information Modeling

  1. Снижение ошибок и погрешностей в проектной документации — до 40%
  2. Уменьшение затрат (ресурсы, человеко-часы и т.д) — до 30%
  3. Сокращение времени проектирования — до 50%
  4. Сокращение сроков координации внутри проекта — до 90%
  5. Сокращение времени на проверку объекта — в 6 раз
  6. Повышение точности бюджета на строительство — в 4 раза

BIM – новейшая технология, которая важна для каждого строителя

Чем не является BIM

Часто очень сложно понять, в руках вы держите проект БИМ или нет. Выделим основные вехи, которые помогут определить, что же не будет BIM-моделью.

Итак, BIM-моделью не является:

  • макет или 3D-модель какой-то части здания или его системы;
  • планом строительства и готовой рекомендацией для подрядчика. Это лишь ваш предварительный ориентир;
  • визуальной графической моделью. Только графическое воплощение не является главным отличием и особенностью проекта, важна описательная часть с полным, качественным и количественным анализом всех систем будущего здания, включая инженерные сети, оборудования и нагрузку на них.
  • гарантией безошибочной работы. Даже специалисты высокого уровня могут ошибаться. Некоторые моменты могут просто быть опущены из-за незнания или необходимостью оптимизировать процесс работ.

BIM – новейшая технология, которая важна для каждого строителяВарианты рисунков BIM-проекта

BIM в эксплуатации

BIM-проектирование может также быть полезно в процессе эксплуатации строительного объекта. Во многих развитых странах применение технологии BIM к существующим зданиям и сооружениям становится приоритетом. Преимуществом использования BIM в эксплуатации является возможность:

  • Применять изменения к существующей конструкции объекта
  • Переоснащать строительный объект новым оборудованием, которое поможет улучшить качество эксплуатации
  • Следить за состоянием строительных объектов и предпринимать меры в случае необходимости реставрации или ремонта
  • Наладить максимально грамотную эксплуатацию здания с технологической и экономической точки зрения

Преимущества использования BIM участниками строительства

Итак, если взять идеальный бизнес-процесс, охватывающий весь жизненный цикл здания начиная с проекта, — для каждого из его участников подход BIM предполагает ряд преимуществ.

Заказчику важно, чтобы в систему BIM были включены данные об объекте строительства, его предполагаемом расположении. Например, учет движения людских потоков крайне важен для строительства торгового центра. Кроме того, заказчик должен понимать, как будет выглядеть здание, хотя бы с низким уровнем детализации объектов, и при необходимости иметь возможность быстро изменить модель

Кроме того, заказчик должен понимать, как будет выглядеть здание, хотя бы с низким уровнем детализации объектов, и при необходимости иметь возможность быстро изменить модель.

BIM – новейшая технология, которая важна для каждого строителя

Проектировщик, разработав информационную модель объекта строительства, может быстро получить необходимые чертежи и спецификации. На этапе создания проекта в процесс включается большое количество специалистов разных специальностей: соответственно, единая информационная модель позволит оптимизировать и ускорить их совместную работу, исправить неточности и выпустить согласованные между собой чертежи — даже если эти специалисты изначально работают в отдельных файлах и программах.

На этапе строительства альтернативой бумажной проектно-сметной документации могут стать электронные чертежи. В качестве технических средств могут использоваться защищенные ноутбуки и планшеты.

На этапе эксплуатации здания уточненная после строительства информационная модель позволит, к примеру, сделать реконструкцию, учитывая расположение инженерных систем, рассчитать необходимость замены того или иного оборудования, тем самым прогнозируя затраты.

* * *

В целом, отраслевые эксперты, основываясь на многолетней практике, практически единодушно признают ведущую роль BIM в контроле сроков строительства, сокращении его стоимости и минимизации рисков. При этом необходимо еще раз подчеркнуть многоплановость этой концепции, которая применима на каждом этапе жизненного цикла строящегося здания – и может быть реализована в самых разных форматах, от проектирования до документооборота и проектного менеджмента. Особенно радует, что отечественные разработчики программных решений, поддерживаемые регуляторами, включились в гонку BIM-вооружений и выводят на рынок собственные продукты, адаптированные под российские реалии. Результаты их труда можно оценить, к примеру, на одном из отраслевых мероприятий, посвященных трехмерному информационному моделированию и смежным областям.

Популярные статьи  ТОП-15 блендеров — рейтинг лучших моделей и правила выбора

Что такое BIM-технология: из истории вопроса

Некоторые полагают, что за сокращением BIM скрывается какая-то специальная компьютерная программа  или технология. Но это не совсем так. Действительно, в основу подхода положены приёмы 3D-проектирования, однако, БИМ-проект представляет собой не просто набор геометрических элементов или  текстур. Вы получаете многоуровневый проект вполне конкретного здания, который позволяет оценить качество всего объекта, включая элементы оборудования, сетей и даже расчёт нагрузок и рисков, которые могу грозить существующему на данный момент виртуальному зданию.

BIM – новейшая технология, которая важна для каждого строителяСоздав такой проект, вы сможете оценить внутренний и внешний вид здания, поймёте, сколько денег, материала и рабочей силы потребуется для его возведения

Такой проект позволит оценить объём вложений, существующие риски, избежать лишних трат и ошибок. Такой подход позволяет учесть все нюансы и избежать ошибок при воплощении проекта в жизнь.

В конце 1970-х — начале 1980-х идею активно подхватили архитекторы Америки и Европы. И совсем скоро БИМ-модели стали обсуждаться, однако, в то время проекты были ещё далеки от совершенства.

Примеры внедрения BIM в России и мире

Внедрение BIM в мире идет все возрастающими темпами, причем часто с государственной поддержкой. С 2016 года работа в BIM будет обязательной при получении госбюджетных заказов в Великобритании, Нидерландах, Дании, Финляндии и Норвегии. Европарламент своим недавним решением стимулирует такие правила и для других членов ЕС. Не снижаются темпы внедрения BIM в Северной Америке и Юго-Восточной Азии (Рис. 6). Вплотную к принятию решения о государственной поддержке использования BIM подошел Китай, где, например, с применением BIM-технологии к Олимпиаде 2008 года построен «Водный куб» – стадион для водных видов спорта. Его сотовая стальная конструкция состоит из 22 тыс. балок лучей, ни одна из них не имеет прямолинейной формы. В этом же направлении движется и Беларусь. В России также наблюдается явное оживление интереса к BIM, в ряде компаний, преимущественно крупных и с государственным участием, уже успешно развернуто практическое применение информационных моделей (включая BIM) и приложений на их основе как в отечественных проектах, так и за рубежом.

Вот некоторые примеры результатов внедрения BIM в России

Росэнергоатом. Наиболее крупным и показательным является пример . Объединенная компания АО «НИАЭП» – ЗАО «Атомстройэкспорт» (ЗАО АСЭ) является одним из лидеров мирового атомного инжинирингового бизнеса и занимает 31% глобального рынка сооружения АЭС. Пакет реализуемых проектов компании включает более 20 сооружаемых или проектируемых одновременно энергоблоков в России и за рубежом. Компания также является разработчиком и активно внедряет инновационную систему управления проектами по сооружению сложных инженерных объектов – Multi-D (Рис. 7). Это наиболее продвинутая на сегодняшний день технология управления проектированием и сооружением объектов ка питального строительства, позволяющая более эффективно управлять такими параметрами, как бюджет, сроки, качество. На основе Multi-D ГК «НЕОЛАНТ» в плотном взаимодействии с НИАЭП разработала СОМОКС – Систему Оперативного Мониторинга Объектов Капитального Строительства. Она представляет собой единое электронное пространство, созданное за счет интеграции информационных систем, используемых всеми специалистами, участвующими в создании объекта – от изысканий и проектирования до строительства. Таким образом, обеспечивается уникальный охват модель-ориентированными системами практически всего жизненного цикла капитальных объектов.

Академстройпроект. Уменьшение стоимости инвестиционно-строительного проекта на стадии строительства на 10-30% в зависимости от объекта застройки.

Легион-Проект. По сравнению с предыдущим годом, эффективность работы инженеров отделов ОВ, ВК и ЭО составляет 160-170%. Одновременно на 60% снизилось количество координационных задач, а общее время проектирования сократилось в 2 раза.

Управляющая компания «Эталон». Средней приемлемой погрешностью планирования бюджета на стройке считается 20%. Информационная модель позволяет снизить погрешность до 5-7%.

Бамстроймеханизация. Выявленная разница в объемах соответствовала около 4 млн. рублей (!) в денежном выражении.

СибТехПроект. По мнению сотрудников, технология BIM – это: конкурентное преимущество, возможность предложить заказчику уникальные решения; на порядок более высокое качество проектной документации; более точная сметная документация; возможность быстрого оперативного изменения рабочей документации при необходимости.

BIM исторический обзор

Идея BIM-моделирования берет свое начала с 1970-х годов. Словосочетание “строительная модель” впервые упомянул в 1985 году Саймон Раффл, а впоследствие Роберт Айш — разработчик программного обеспечения, которое использовалось для реконструкции аэропорта Хитроу.  Понятие “информационная модель здания” было впервые упомянуто в нынешнем значении в статье  “Modelling multiple views on buildings” Г. А. ван Недервина и Ф. П. Толмана. В широкий обиход данный термин вошел только в 2002 году и начал использоваться для названия цифрового представления строительного процесса. Родоначальниками современных BIM программ были приложения  RUCAPS, Sonata и Reflex, ArchiCAD. На сегодняшний день ключевые игроки мирового рынка информационного моделирования зданий — это Autodesk, Bentley Systems, Dassault Systemes, AECOM, Asite Solutions, Beck Technology, Nemetschek, Pentagon Solutions, Trimble Navigation, Synchro Software.

По грубым расчетам объем рынка BIM в России на сегодняшний день оценивается в 110 млн долларов. Данная цифра неточная, так как включает в себя и стоимость продаваемого программного обеспечения, и стоимость обучения, а также услуги по внедрению и сопровождению проектов с применением BIM. Согласно исследованию, в котором приняла участие 541 проектная организация, 22% компаний полностью перешли на BIM-технологии. Нет сомнений, что BIM-проектирование будет продолжать развиваться и набирать обороты в ближайшие годы.

На данный момент среди крупных игроков на рынке России можно выделить такие проектные компании, как GENPRO, АрхиПлюс, Девелоперская Группа 3С, Группа Эталон. Существует ряд компаний, которые начали разрабатывать BIM-модели 5-10 лет назад. Сейчас данный подход используют большинство застройщиков в Москве и часть в крупных центральных городах. Количество BIM-проектов растет, что обусловлено снижением цены на BIM-разработку, а также совершенствованием нормативно-правовой базы. В России 19 июля 2018 вышло в свет Поручение Президента РФ, согласно которому BIM объявлялся приоритетной областью развития строительства. Считается, что переход к информационной системе моделирования сократит сроки строительства, при этом повысит качество строительных объектов и оптимизирует использование материальных и человеческих ресурсов.*

*Статья написана осенью 2020 года, с тех пор произошли важные изменения ситуации с BIM  с России. Так, 11 марта 2021 года Правительство РФ утвердило обязательное применение BIM  на всех бюджетных проектах с финансированием от государства, начиная с марта 2022 года, причем ограничение по бюджету не указано.

Как используется BIM в строительстве

Кроме проектной визуализации и архитектурно-конструкторского этапа проработки с учетом множества составляющих, BIM-технология решает и технологические, и экономические задачи в будущем рабочем проекте. С ее помощью просчитывается точная смета задолго до старта реального строительства на выбранные материалы, их доставку, доставку готовых конструкций или модульных частей, а также затраты на рабочую силу или роботизированные процессы.

Такие просчеты и наглядные сметы дают архитекторам сделать объективный выбор, учитывая бюджет и цели объекта, и искать альтернативы, чтобы снизить затраты. Это может касаться как и времени закупки материалов, так и выбора экономичных материалов, а также выбора в пользу собранных готовых конструкций или наоборот, 3D- печати на месте. Можно просчитать выгоду применения человекочасов или роботизированных механизмов, применение дронов. Все задуманное в проекте благодаря оцифрованным данным и программам, умеющим анализировать и подбирать нужное согласно алгоритмам, можно увидеть в четких расчетах и, самое главное, в трехмерной модели, которая «подвижна» и меняется в зависимости от выбора тех или иных компонентов.

BIM – новейшая технология, которая важна для каждого строителя

Оптимизация затрат и времени — одно из главных достоинств применения BIM-технологии. В конечном счете, чем быстрее завершится строительство, тем дешевле оно будет. Любые ошибки или просчеты приводят к продлению процесса, а значит, увеличению расходов. А применяя BIM на этапах строительства и эксплуатации —  самые расходные этапы — можно существенно снижать затраты. А чем скорее объект будет сдан в эксплуатацию, тем быстрее начнется окупаемость инвестиций.

Помощь BIM-технологии в эксплуатации объекта

BIM – новейшая технология, которая важна для каждого строителя

    1. Прогнозирование

BIM позволяет рассчитать износ материалов, предсказать возможные проблемы в эксплуатации еще на стадии проектной модели, учесть сложности

с сервисом — делать расчеты на будущие этапы жизненного цикла здания. С его помощью можно заложить возможные расходы на случай ремонта или реконструкции отдельных частей, а также оптимизировать энергосберегающие характеристики, исходя из задач эксплуатации.

    1. Проверка жизнеспособности объекта

Этап управления и эксплуатации объекта недвижимости составляет до 80% от общей стоимости жизненного цикла здания. Именно поэтому ограничиваться применение BIM на стадии проектирования и процесса строительства — недальновидно. Имея цифровую модель — «цифрового двойника» здания, его управление и эксплуатация становится эффективнее и проще. Более того, увеличивается срок службы систем или всего здания в комплексе, сокращаются расходы, да и в целом повысится качество жизни жильцов.

BIM в эксплуатации зданий имеет конкретную практическую ценность: благодаря комплексной системе виртуальных данных от разных специалистов, отвечающих за проект, подбирается, состыковывается и согласуются все элементы будущего здания.

Причем это тут же проверяется на предмет жизнеспособности, функциональности и комфортности в эксплуатации и обслуживании. BIM предотвращает типичные несостыковки в строительстве, когда на стадии проектирования могут не учитываться, например, смежные блоки работ других спецов или отдаляться от имеющихся особенностей возводимого объекта.

BIM – новейшая технология, которая важна для каждого строителя

  1. Сбор комплексной информации для эксплуатации объекта

BIM очень эффективен для следующих жизненных циклов здания — его эксплуатацию и сервис. Поскольку ремонт и обслуживание — перманентные затраты здания, которое сдали в эксплуатацию. А имея данные из информационной модели, можно своевременно видеть проблемы и рационально обслуживать.

Кроме того, есть важное отличие информационной модели для эксплуатации перед проектированием: тут играет роль информационное наполнение объекта, а не детализация графики. А на этапе проекта четко знать, как будет использоваться здание и наполнять проект той информацией, которая будет важна с учетом эксплуатации

Поэтому в BIM-модели для эксплуатации важнее параметры разных комплектующих — датчиков или ламп, труб и вентиляционных шахт и т.д., плюс, их рабочее состояние, график обслуживания, замены, затраты на ремонт. Обслуживающий персонал также должен иметь быстрый доступ к информации для оперативного сервиса на случай аварии. Сервисный техник всегда под рукой имеет всю необходимую информацию для выполнения заказов. Можно прямо в полевых условиях получать быстрый доступ к 3D-модели здания и всех его компонентов, техническим характеристикам и прилагаемой документации, не выходя из программного обеспечения facility management, эксплуатации и сервиса объекта недвижимости.

Кроме того, BIM-технологии также успешно применяются при эксплуатации инженерного оборудования: чтобы обслуживание и старт пусконаладочных работ был менее затратным, а эффективность выше. Специалисты утверждают, что неправильно рассчитанные инженерные системы могут приводить к энергетическим потерям, а в результате за 25 лет затраты на эксплуатацию здания могут достигать 70% вложенных денег в возведение. Решить подобную перспективу может моделирование энергопотребления, которое вносится в рассчеты в BIM на ранних этапах.

Практическая польза от информационной модели здания

Главное преимущество  БИМ-проектирования — объединение данных. Оно позволяет в виртуальном режиме собрать воедино, подобрать по предназначению, рассчитать, состыковать и согласовать создаваемые разными специалистами и организациями компоненты и системы будущего сооружения.

BIM – новейшая технология, которая важна для каждого строителяМодели БИМ позволяют заранее проверить жизнеспособность многих инженерных находок и решений, тем самым избежать лишних трат

Обычно процесс создания БИМ-модели состоит из двух этапов:

  1. Этап: подбираются отдельные (первичные) элементы структуры, их ещё называют семействами: разные элементы, это могут быть оконные блоки, плиты перекрытий, отопительные и осветительные приборы. Всё, что производится и создается вне рамок стройплощадки и при возведении объекта не делится на части.
  2. Этап. Моделирование тех элементов здания, что создается на площадке: фундамент, крыши, стены, навесные фасады, балконы, сливные и канализационные системы, вентиляция.
