Что такое РВД?

Что такое РВД (рукав высокого давления) и для чего и где они применяются

РВД (рукав высокого давления) – основная составляющая любой гидравлической системы, гибкий трубопровод, по которому протекает гидравлическая жидкость, моторные масла, смазки, гликоль и другие жидкости. Шланг высокого давления используют в основном для подачи гидравлической жидкости под высоким давлением к подвижным элементам, узлам и агрегатам в гидравлической системе для снижения воздействия разрушительной вибрации на них. Рукава высокого давления обжаты наконечниками – фитингами. Существует огромное количество разновидностей фитингов: резьбовые, фланцевые, с накидной гайкой, штуцера, дюймовые и метрические и т.п.

Где применяются РВД?

РВД (рукава высокого давления) предназначены для транспортировки различных жидкостей. Исходя из типов жидкостей они подразделяются на

  • маслобензостойкие,
  • гидравлические,
  • кислотостойкие,
  • для воды,
  • пара,
  • воздуха,
  • пищи,
  • краски,
  • в тормозных системах,
  • автомоек и т.п.

Что такое РВД (рукав высокого давления) и для чего и где они применяются

Наиболее распространенными являются гидравлические РВД – используются для транспортировки жидкости в различных гидроагрегатах, таких как:

Дорожно-строительная техника (экскаваторы, погрузчики, дорожные катки, автокраны, бетоносмесители, снегоочистители, асфальтоукладчики и т.п.);

  • Буровая и нефтегазовая отрасль (буровые установки, насосы, лебедки, гидроманипуляторы, гидроключи, трубоукладчики и т.п.);
  • Лесозаготовительная техника (лесовозы, харвестеры, бульдозеры, сучкорезы и т.п.);
  • Станкостроение и металлообработка (металлообрабатывающие и другие виды станков);
  • Горнодобывающее производство;
  • Сельскохозяйственная техника (комбайны, трактора, уборочные машины и т.п.);
  • Коммунальные машины (мусоровозы, каналопромывочные машины и т.п.);
  • Железнодорожная техника.

Практически во всех сферах жизнедеятельности человека используются рукава высокого давления повсеместно.

Выбрать и приобрести РВД по ценам изготовителя.

Виды РВД

Что такое РВД (рукав высокого давления) и для чего и где они применяются

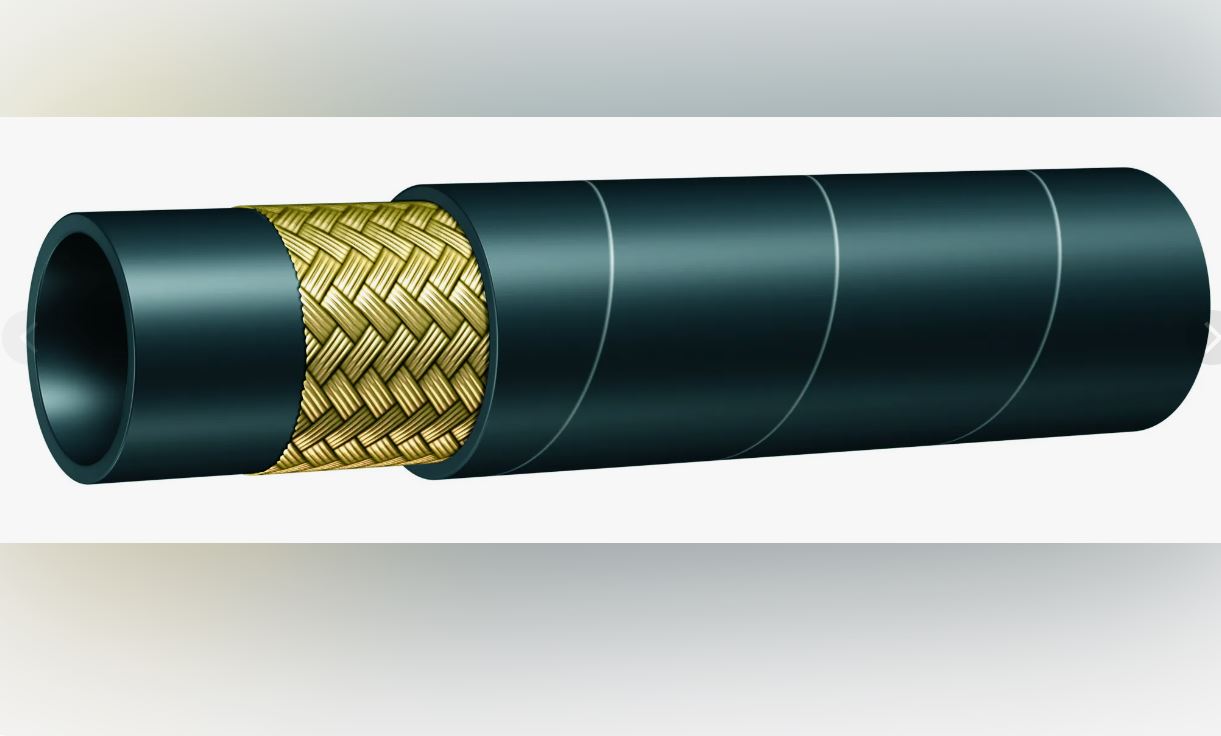

Поскольку объемы производимой гидравлической продукции в последнее время набирает обороты и унификация производства запасных частей для техники во всем мире вышла на новый уровень, в Европе в 1997 году был введен единый стандарт на производимые там рукава высокого давления – DIN EN 853, EN 857 и EN 856.Стандарты EN 853 и EN 857 – был разработан для описания требований к оплеточным рукавам, EN 856 – к навивочным. В данных стандартах рукавов состав практически идентичный: внутри проходит трубка из маслостойкой синтетической резины, на которую определенным образом навивается 1,2 или 4 слоя стальной латунированной проволоки, сверху наносится методом вулканизации синтетическая резина, устойчивая к износу.

На территории России существуют несколько ГОСТов, по которым изготавливаются РВД: по ГОСТ 6286-73 – осуществляется производство РВД оплеточных, по ГОСТ 25452-90 – изготовление РВД навивочных.Основные типы рукавов, изготавливаемых по стандарту EN 853, EN 857 (отечественный аналог рукавов изготавливаются по ГОСТ 6286-73):

  • 1ST – 1-оплеточный рукав, требующий окорки при обжиме;
  • 1SC – 1-оплеточный рукав, с уменьшенным радиусом изгиба;
  • 1SN – 1-оплеточный рукав, не требующий окорки при обжиме;
  • 2ST – 2-х оплеточный рукав, требующий окорки при обжиме;
  • 2SC – 2-х оплеточный рукав, с уменьшенным радиусом изгиба;
  • 2SN – 2-х оплеточный рукав, не требующий окорки при обжиме.

Рукава 1SN/2SN имеют более тонкий наружный слой по сравнению с рукавами 1ST/2ST и не требуют окорки при обжиме. Рукав высокого давления, изготовленный из резины 1SN/2SN в основном используется в гидросистемах и агрегатах с невысоким давлением с ограничениями по установке, имеет больший радиус изгиба (в сравнении c 1SN/2SN) и более тонкую латунированную проволоку в своем составе.Основные типы рукавов, изготавливаемых по стандарту DIN EN 856 (отечественный аналог рукавов изготавливаются по ГОСТ 25452-90):

  • 4SP – 4-х навивочный рукав, использующийся в гидравлических системах с рабочим давлением от 165 Бар до 445 Бар в зависимости от диаметра РВД;
  • 4SH — 4-х навивочный рукав, использующийся в гидравлических системах с рабочим давлением от 250 Бар до 420 Бар в зависимости от диаметра РВД;
  • R12 – рукав с 4-мя металлическими навивками из латунированной проволоки;
  • R13 – рукав с 6-тью металлическими навивками из латунированной проволоки, предназначен для более длительного срока службы, по сравнению с рукавом 4SH.
